پاسخ کوتاه: انواع پیچ و مهره صنعتی را باید بر اساس نوع اتصال، استاندارد، سایز و طول، گرید یا کلاس مقاومتی، متریال، روکش، نوع رزوه و شرایط محیطی انتخاب کرد؛ صرفاً نوشتن «پیچ M12» برای خرید صنعتی کافی نیست. پیچ شش‌گوش برای بسیاری از اتصالات عمومی و سازه‌ای، پیچ آلن برای مونتاژ دقیق و فضای محدود، استادبولت برای فلنج و تجهیزات تحت فشار، انکر برای اتصال به بتن، و مهره و واشر مکمل برای تکمیل ظرفیت اتصال به کار می‌روند.
یک اتصال صنعتی فقط یک قطعهٔ فلزی نیست. پیچ، مهره، واشر، رزوه، پوشش و روش سفت‌کاری با هم رفتار اتصال را تعیین می‌کنند. اگر یکی از این اجزا با بار، محیط یا استاندارد پروژه هماهنگ نباشد، نتیجه می‌تواند شل شدن اتصال، خوردگی، خرابی رزوه، توقف خط تولید یا دوباره‌کاری در محل پروژه باشد.
این راهنما از بولتیکال برای مهندسان، کارشناسان خرید، نصاب‌ها و مدیران پروژه نوشته شده است. ابتدا خانواده‌های اصلی پیچ، مهره، واشر و انکر را می‌بینید؛ سپس تفاوت استاندارد، گرید، متریال، روکش و رزوه را بررسی می‌کنیم و در پایان یک چک‌لیست آماده برای استعلام قیمت ارائه می‌دهیم. برای شروع جست‌وجوی محصول می‌توانید به دستهٔ پیچ‌های صنعتی، دستهٔ مهره‌های صنعتی و دستهٔ واشرهای صنعتی بروید.
نکتهٔ بولتیکال: اگر در درخواست خرید فقط نوشته شده «پیچ ۱۰» یا «پیچ خشکه»، سفارش هنوز ناقص است. نوع پیچ، استاندارد، طول، گرید، متریال، روکش، نوع مهره و تعداد را هم مشخص کنید.

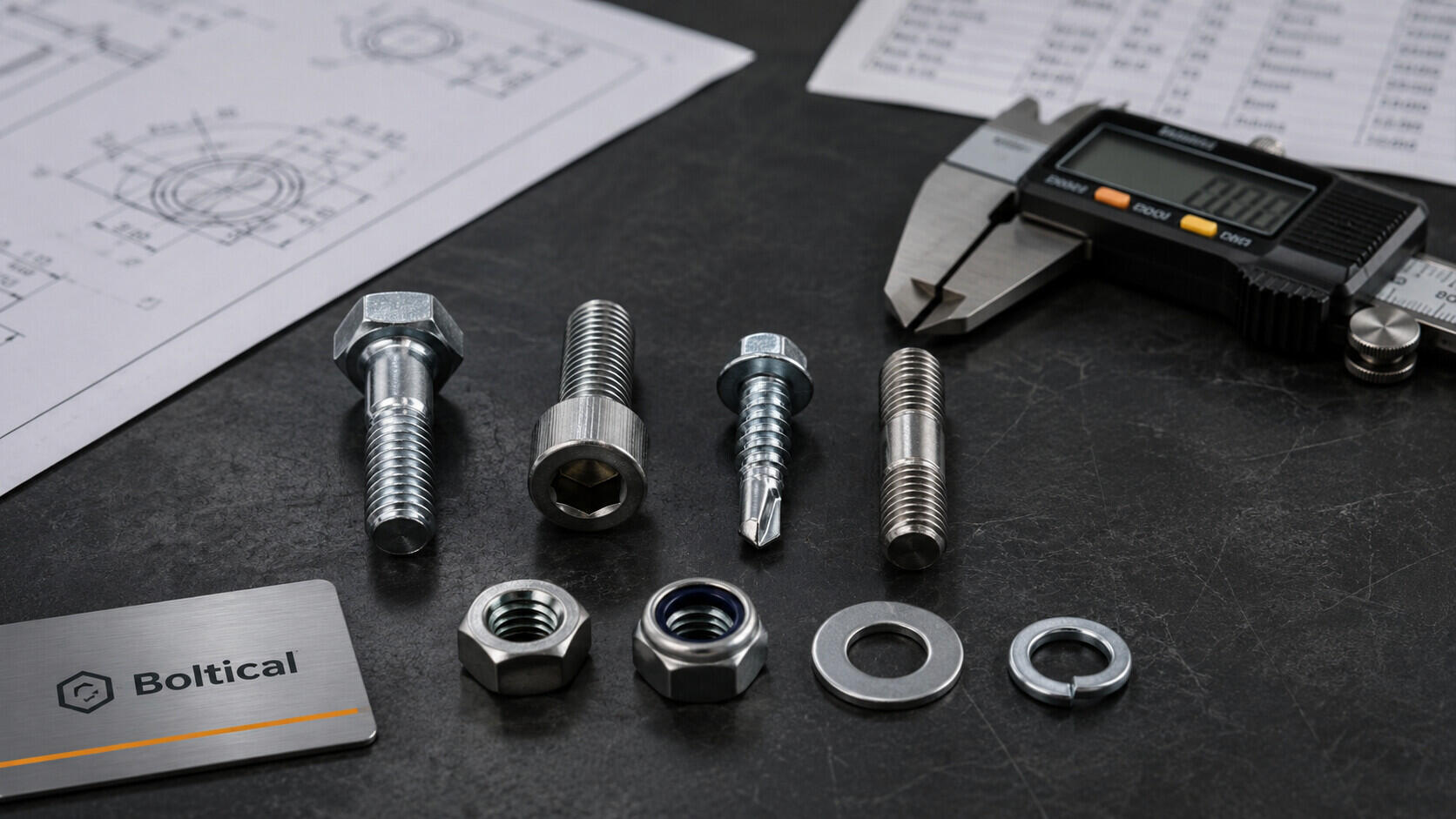

انواع پیچ و مهره صنعتی شامل چه قطعاتی است؟
خانوادهٔ انواع پیچ و مهره صنعتی فقط پیچ شش‌گوش و مهرهٔ معمولی نیست. در یک اتصال کامل ممکن است پیچ، مهره، واشر، انکر، استادبولت، پیچ متری، مهرهٔ پرچی، واشر قفلی و پوشش سطحی هم‌زمان نقش داشته باشند. هرکدام بخشی از بار، پیش‌تنیدگی، توزیع فشار یا مقاومت در برابر محیط را مدیریت می‌کنند.
| گروه | نقش اصلی | نمونه‌ها | اطلاعات ضروری سفارش |
|---|---|---|---|
| پیچ و بولت | ایجاد نیروی اتصال و نگه داشتن قطعات | شش‌گوش، آلن، سرمته، استادبولت، پیچ متری | فرم سر، سایز، طول، رزوه، استاندارد، کلاس و روکش |
| مهره | درگیری با رزوه و حفظ پیش‌بار | شش‌گوش، قفلی، سربسته، پرچی، جوشی | رزوه، کلاس یا گرید، ارتفاع، متریال و سازگاری با پیچ |
| واشر | توزیع فشار و محافظت از سطح اتصال | تخت، فنری، دندانه‌دار، بشقابی | قطر داخلی، قطر خارجی، ضخامت، جنس و استاندارد |
| انکر | انتقال بار از قطعه به بتن یا مصالح پایه | رول بولت، مکانیکی، شیمیایی، سقفی | نوع پایه، عمق کاشت، فاصله از لبه، بار و روش نصب |
| پوشش | کنترل خوردگی و اصطکاک سطح | گالوانیزه، داکرومات، فسفاته، اکسید سیاه | محیط، ضخامت، دما، گشتاور و سازگاری رزوه |
چرا انتخاب بر اساس سایز به‌تنهایی کافی نیست؟
عبارت «M12» فقط قطر اسمی رزوهٔ متریک را نشان می‌دهد. همین قطر می‌تواند در پیچ شش‌گوش، پیچ آلن، پیچ استیل، پیچ کلاس 8.8، پیچ 12.9 یا قطعه‌ای با طول و گام متفاوت دیده شود. دو قطعه با قطر یکسان ممکن است از نظر ظرفیت، خوردگی، روش نصب و قابلیت جایگزینی کاملاً متفاوت باشند.
- نوع بار: کششی، برشی، ترکیبی، ضربه‌ای یا ناشی از لرزش را مشخص کنید.
- محیط: رطوبت، فضای ساحلی، مواد شیمیایی، دما و تماس با مواد غذایی روی متریال و روکش اثر دارند.
- روش نصب: ابزار در دسترس، گشتاور، پیش‌بار و امکان باز و بسته شدن را در نظر بگیرید.
- استاندارد: DIN، ISO، ASTM، SAE یا مشخصات اختصاصی پروژه باید روشن باشد.
- مجموعهٔ اتصال: پیچ، مهره و واشر باید از نظر رزوه، کلاس، جنس و پوشش با هم سازگار باشند.

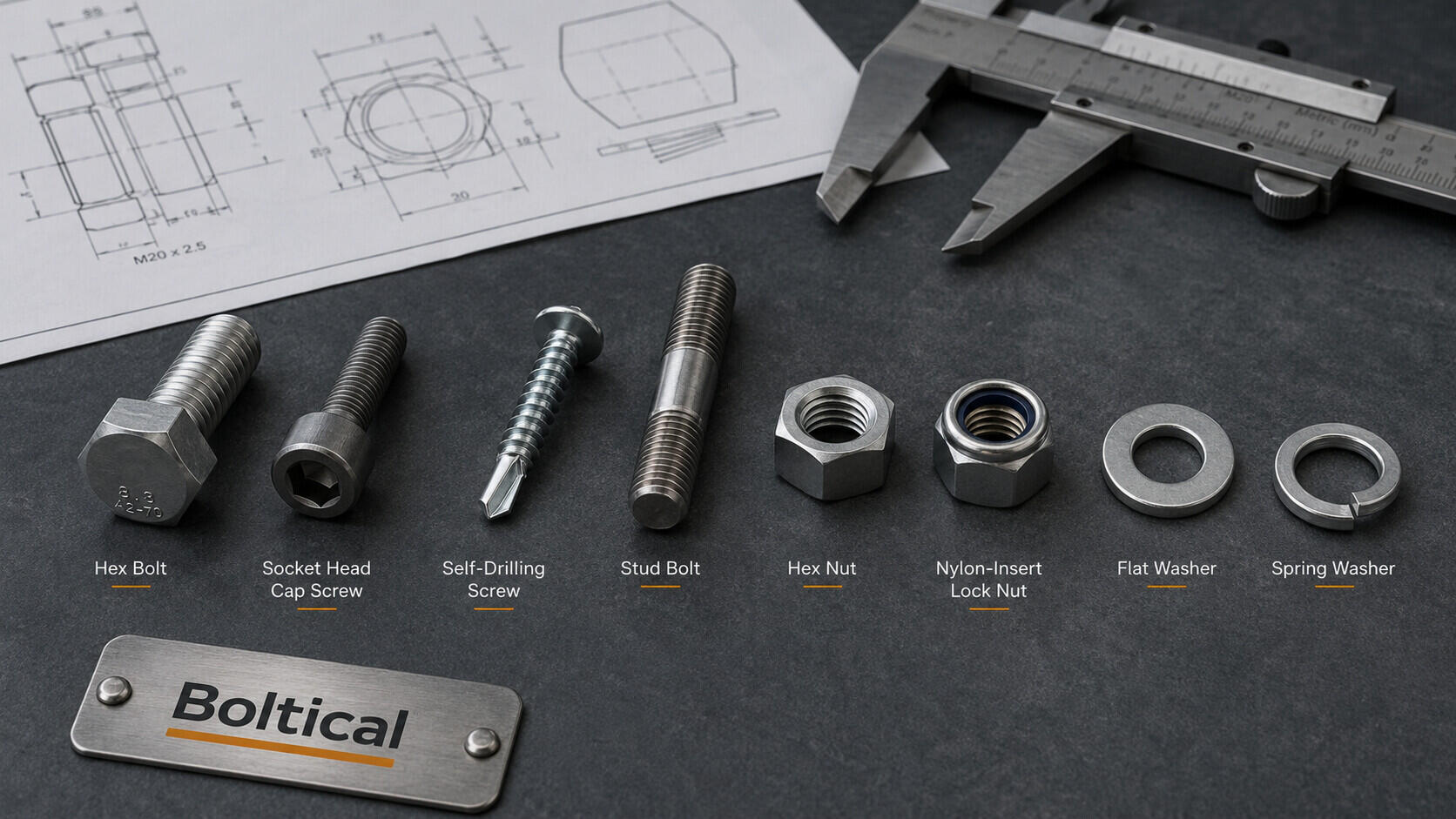

انواع پیچ صنعتی؛ از پیچ شش‌گوش تا انکر
پیچ‌ها را می‌توان بر اساس شکل سر، نوع رزوه، کاربرد، استاندارد و کلاس مقاومتی دسته‌بندی کرد. این بخش نمای کلی خانواده‌ها را می‌دهد؛ برای انتخاب جزئی‌تر بر اساس کاربرد، راهنمای انتخاب پیچ‌های صنعتی را بخوانید.
پیچ شش‌گوش؛ انتخاب عمومی برای سازه و ماشین‌آلات
پیچ‌های شش‌گوش صنعتی با آچار تخت، رینگی یا بکس بسته می‌شوند و در شاسی، سازه، پایهٔ تجهیزات، ماشین‌آلات و مونتاژهای صنعتی کاربرد گسترده دارند. دسترسی مناسب ابزار و تنوع زیاد در سایز، طول، کلاس و پوشش، این خانواده را به یکی از پرمصرف‌ترین انواع پیچ تبدیل کرده است.
در سفارش‌های بازار، DIN 933 و ISO 4017 معمولاً برای پیچ شش‌گوش تمام‌رزوه و DIN 931 و ISO 4014 برای مدل‌های نیم‌رزوه دیده می‌شوند. استاندارد ابعادی به‌تنهایی کلاس یا متریال را تعیین نمی‌کند؛ بنابراین عبارت دقیق‌تری مانند «پیچ شش‌گوش ISO 4017، M12×50، کلاس 8.8، گالوانیزه» بنویسید. برای بررسی ابعاد و مشخصات این خانواده، مشخصات پیچ تمام‌رزوه DIN 933 و ISO 4017 را ببینید.
پیچ آلن؛ مناسب مونتاژ دقیق و فضای محدود
پیچ‌های آلن سوکتی حفرهٔ شش‌گوش داخلی دارند و از بالا با آچار آلن بسته می‌شوند. این ویژگی در ماشین‌سازی، قالب‌سازی، تجهیزات دقیق و محل‌هایی که اطراف سر پیچ فضای کافی ندارد، مزیت مهمی است. مدل‌های سر استوانه‌ای، خزینه، دکمه‌ای و مغزی هرکدام سطح نشستن و کاربرد متفاوتی دارند.
کیفیت حفرهٔ آلن، تلرانس گل، کلاس مقاومتی و روش نصب را بررسی کنید. گرید 12.9 استحکام بالایی دارد، اما برای همهٔ محیط‌ها بهترین گزینه نیست؛ در فضای خورنده یا اتصال ضربه‌ای باید متریال، روکش و چقرمگی هم بررسی شود. برای بررسی استاندارد ابعادی، استاندارد پیچ آلن DIN 912 و ISO 4762 را ببینید.
پیچ سرمته؛ نصب سریع روی ورق و پروفیل
پیچ‌های سرمته برای ورق و پروفیل برای ورق فلزی، ساندویچ‌پنل، پروفیل سبک، سقف شیروانی و برخی نماهای خشک استفاده می‌شوند. نوک مته‌ای در بسیاری از شرایط سوراخ‌کاری جداگانه را حذف می‌کند، اما ظرفیت مته، ضخامت ورق، نوع واشر و سرعت بستن باید با زیرکار هماهنگ باشد.
مدل واشردار EPDM برای آب‌بندی سقف و نما به‌کار می‌رود، اما کیفیت لاستیک، ضخامت ورق و طول پیچ روی نتیجه اثر مستقیم دارد. پیچ ارزان و بی‌کیفیت ممکن است هنگام نصب بسوزد، گل آن خراب شود یا رزوهٔ کافی در زیرکار ایجاد نکند.
استادبولت؛ اتصال فلنج، خطوط لوله و تجهیزات تحت فشار
استادبولت‌های فلنج و تجهیزات تحت فشار یا پیچ دوسررزوه معمولاً همراه با دو مهره در فلنج‌ها، شیرآلات، مخازن، پالایشگاه، پتروشیمی و نیروگاه استفاده می‌شوند. در این خانواده، سایز به‌تنهایی هیچ‌وقت کافی نیست؛ گرید، استاندارد، رزوه، طول، مهرهٔ مکمل، پوشش و شرایط فشار و دما باید از specification پروژه خوانده شود.
ترکیب ASTM A193 Grade B7 با مهرهٔ ASTM A194 Grade 2H در بسیاری از پروژه‌ها دیده می‌شود، اما این ترکیب جایگزین خودکار هر اتصال پرفشار نیست. مشخصات استادبولت ASTM A193 برای فشار و دما و توضیح ترکیب B7 و مهره 2H در فلنج پتروشیمی را با specification پروژه تطبیق دهید.
رول بولت و انکر؛ اتصال قطعه به بتن
انکر بولت و رول‌بولت اتصال به بتن برای اتصال پلیت، پایهٔ تجهیزات، نرده، ساپورت، سازهٔ فلزی و تجهیزات سقفی به بتن یا مصالح پایه به‌کار می‌روند. انکر مکانیکی، انکر شیمیایی، رول‌بولت غلافی و انکر سقفی ظرفیت و روش نصب یکسانی ندارند.
جنس و مقاومت بتن، عمق کاشت، فاصله از لبه، ضخامت قطعه، نوع بار و شرایط نصب را قبل از انتخاب کنترل کنید. در اتصال‌های باربر، این مقاله جایگزین طراحی مهندس یا دستورالعمل سازنده نیست؛ برای بررسی عددی، محاسبهٔ ظرفیت باربری انکر بولت را بخوانید.
انواع مهره صنعتی؛ مکمل واقعی پیچ
مهره فقط قطعه‌ای برای بستن پیچ نیست؛ رزوه، کلاس، ارتفاع، جنس و شکل آن روی ظرفیت و قابلیت اطمینان اتصال اثر می‌گذارد. مهرهٔ کلاس 10.9 وجود ندارد؛ در سیستم متریک، مهره‌ها معمولاً با کلاس‌هایی مانند 8، 10 و 12 معرفی می‌شوند. برای انتخاب شکل و کاربرد مهره، راهنمای انتخاب مهره‌های صنعتی را بخوانید.
مهره شش‌گوش؛ گزینهٔ عمومی و استاندارد
مهره‌های شش‌گوش استاندارد همراه با پیچ شش‌گوش، پیچ آلن، پیچ متری و بسیاری از استادبولت‌ها استفاده می‌شوند. DIN 934 و ISO 4032 از استانداردهای رایج این خانواده هستند. در سفارش، قطر و گام رزوه، کلاس، ارتفاع مهره و سازگاری با پوشش پیچ را جداگانه بررسی کنید.
مهره قفلی؛ برای کنترل باز شدن ناخواسته
مهرهٔ قفلی نایلون‌دار یا تمام‌فلزی در اتصال‌های لرزشی استفاده می‌شود. مدل نایلون‌دار برای بسیاری از کاربردهای عمومی مناسب است، اما دما، مواد شیمیایی و تعداد دفعات باز و بسته شدن می‌تواند محدودیت ایجاد کند. مدل تمام‌فلزی در شرایط سخت‌تر انتخاب جدی‌تری است؛ با این حال هیچ مهرهٔ قفلی بدون بررسی بار و روش نصب برای همهٔ اتصالات مناسب نیست.

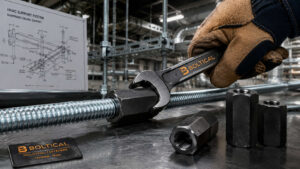

مهره سربسته، پرچی، جوشی و رابط
مهرهٔ سربسته انتهای پیچ را می‌پوشاند و در نرده، تجهیزات شهری و محل تماس کاربر ظاهر و ایمنی بهتری ایجاد می‌کند. مهرهٔ پرچی در ورق نازک و محل‌هایی که دسترسی به پشت قطعه وجود ندارد نصب می‌شود. مهرهٔ جوشی یک رزوهٔ ثابت روی قطعه ایجاد می‌کند و مهرهٔ رابط برای اتصال دو بخش رزوه‌دار یا افزایش طول به کار می‌رود. انتخاب هرکدام باید بر اساس ضخامت پایه، بار و امکان تعمیر انجام شود.
واشر در انواع پیچ و مهره صنعتی؛ توزیع فشار و کنترل اتصال
واشرهای تخت برای توزیع فشار سطح تماس را بزرگ‌تر می‌کنند و فشار زیر سر پیچ یا مهره را روی سطح پخش می‌کنند. واشرهای قفل‌کننده و فنری در برخی اتصال‌ها به کنترل حرکت کمک می‌کنند، اما واشر فنری درمان قطعی تمام مشکلات لرزش نیست. در اتصال‌های حساس ممکن است مهرهٔ قفلی، چسب قفل‌کن رزوه، کنترل گشتاور یا طراحی پیش‌بار مناسب لازم باشد.
| نوع واشر | کاربرد معمول | نکتهٔ انتخاب |
|---|---|---|
| تخت | توزیع فشار و محافظت از سطح | قطر داخلی، خارجی، ضخامت و جنس باید با اتصال هماهنگ باشد. |
| فنری یا قفلی | برخی اتصالات عمومی و لرزشی | جایگزین طراحی، پیش‌بار و کنترل گشتاور نیست. |
| دندانه‌دار | افزایش درگیری با سطح در شرایط مشخص | برای سطح، پوشش و حساسیت خوردگی مناسب انتخاب شود. |
| بشقابی | پخش بار در سطح یا فضای محدود | ظرفیت، شکل نشیمن و تغییر شکل مجاز کنترل شود. |
استانداردها؛ DIN، ISO و ASTM چه چیزی را مشخص می‌کنند؟
استاندارد زبان مشترک بین نقشه، تولید، خرید و کنترل کیفیت است. استاندارد ابعادی مانند DIN 933 یا ISO 4017 معمولاً فرم، ابعاد و تلرانس قطعه را مشخص می‌کند؛ اما به‌تنهایی کلاس مقاومتی، متریال یا روکش را کامل نمی‌کند. استانداردهای ASTM در بسیاری از پروژه‌های نفت، گاز، پتروشیمی، فلنج و تجهیزات تحت فشار الزامات متریال و خواص را دقیق‌تر تعریف می‌کنند.
برای مقایسهٔ دقیق‌تر، مقایسهٔ استانداردهای DIN و ISO را بخوانید. در این خانواده‌ها، DIN 933 و ISO 4017 برای پیچ شش‌گوش تمام‌رزوه و DIN 912 و ISO 4762 برای پیچ آلن کاربرد دارند؛ برای اتصال سازه‌ای نیز مشخصات مجموعهٔ پیچ سازه‌ای DIN 6914 و EN 14399-4 را جداگانه بررسی کنید.
| خانوادهٔ استاندارد | تمرکز اصلی | نمونه | برداشت صحیح |
|---|---|---|---|
| DIN | فرم، ابعاد و مشخصات متداول قطعه | DIN 933، DIN 912، DIN 934 | کلاس، متریال و روکش باید جداگانه نوشته شود. |
| ISO | ابعاد و خواص در چارچوب بین‌المللی | ISO 4017، ISO 4032، ISO 898 | معادل‌سازی با DIN باید از روی جدول و specification انجام شود. |
| ASTM | متریال، خواص مکانیکی و کاربرد مهندسی | ASTM A193، A194، F3125 | گرید، شرایط سرویس و مدارک QC را همراه استاندارد بخواهید. |
| SAE | سیستم‌های اینچی و گریدهای خودرویی | SAE J429 Grade 8 | با کلاس متریک 8.8 جایگزین مستقیم نیست. |
گرید و کلاس مقاومتی پیچ و مهره
در سیستم متریک، 8.8، 10.9 و 12.9 معمولاً Property Class پیچ فولادی هستند؛ B7 گریدی در ASTM A193 است؛ SAE Grade 8 به سیستم اینچی تعلق دارد و A2-70 یا A4-80 گروه استیل و کلاس مقاومتی را کنار هم نشان می‌دهد. شباهت عددی این کدها به معنی معادل بودن یا جایگزینی مستقیم نیست.
برای توضیح خواص، علامت‌گذاری و مهرهٔ مکمل، راهنمای کلاس مقاومتی پیچ‌های 8.8 تا 12.9 و برای مقایسهٔ سیستم‌ها، مقایسهٔ گرید B7، Grade 8 و کلاس‌های متریک را بخوانید.
| کلاس یا گرید | سیستم | کاربرد کلی | هشدار خرید |
|---|---|---|---|
| 5.6 | متریک ISO | اتصالات عمومی و بار سبک، در صورت تأیید طراحی | برای اتصال باربر یا حساس خودکار انتخاب نشود. |
| 8.8 | متریک ISO | ماشین‌آلات، مونتاژ صنعتی و بسیاری از اتصالات عمومی | مهره، پوشش و گشتاور باید هماهنگ باشند. |
| 10.9 و 12.9 | متریک ISO | اتصالات پُربار و برخی قطعات ماشین‌سازی | خوردگی، ضربه، تردی هیدروژنی و روش نصب بررسی شود. |
| B7 با 2H | ASTM | استادبولت و مهره در پروژه‌های فشار و دمای تعریف‌شده | فقط بر اساس عدد مقاومت با 10.9 معادل نشود. |
| A2-70 یا A4-80 | استنلس ISO | محیط مرطوب و خورنده، با محدودیت‌های مکانیکی مشخص | به‌دلیل عدد نزدیک، جایگزین 8.8 یا 10.9 نشود. |
متریال؛ فولاد، استیل، برنج یا پلی‌آمید؟
متریال پایه روی استحکام، خوردگی، وزن، دما، گالینگ و قیمت اثر مستقیم دارد. انتخاب متریال نباید فقط بر اساس موجودی بازار یا عبارت «استیل بهتر است» انجام شود؛ بار اتصال و محیط مصرف باید هم‌زمان بررسی شوند. برای انتخاب فنی‌تر، راهنمای انتخاب متریال اتصال‌دهنده بر اساس محیط را بخوانید.
فولاد کربنی و آلیاژی
فولاد کربنی و آلیاژی برای ماشین‌آلات، سازه، تجهیزات صنعتی و اتصال‌های عمومی انتخاب‌های رایجی هستند. عملیات حرارتی و کنترل تولید می‌تواند کلاس‌هایی مانند 8.8، 10.9 و 12.9 ایجاد کند؛ اما نام آلیاژ به‌تنهایی کلاس نهایی را تضمین نمی‌کند. در محیط خورنده، فولاد به روکش و کنترل سازگاری رزوه نیاز دارد.
استیل 304 و 316
استیل 304 یا گروه A2 برای بسیاری از محیط‌های مرطوب عمومی مناسب است. استیل 316 یا گروه A4 در محیط‌های کلریدی، ساحلی و شیمیایی معمولاً انتخاب مقاوم‌تری است، اما هیچ‌کدام به‌طور خودکار جایگزین پیچ فولادی گرید بالا نیستند. برای تصمیم دقیق، تفاوت کاربرد پیچ استیل 304 و 316، پیچ‌های استیل 304 برای محیط مرطوب و پیچ‌های استیل 316 برای محیط کلریدی را ببینید.
برنج و پلی‌آمید
برنج در تابلو برق، قطعات ظریف و کاربردهای تزئینی که رسانایی یا ظاهر مهم است استفاده می‌شود. پیچ و مهرهٔ پلی‌آمید یا پلاستیکی برای عایق‌کاری، وزن کم و برخی محیط‌های شیمیایی مناسب است. این دو گروه از نظر ظرفیت مکانیکی با فولاد قابل مقایسه نیستند و باید فقط در محدودهٔ طراحی خود به کار روند.
روکش و آبکاری؛ محافظت در برابر خوردگی
راهنمای انتخاب پوشش پیچ و مهره نشان می‌دهد که روکش فقط برای تغییر ظاهر نیست. پوشش مناسب می‌تواند عمر اتصال را افزایش دهد، اصطکاک رزوه را تغییر دهد و قطعه را با رطوبت، فضای باز یا مواد شیمیایی سازگارتر کند. نوع پوشش را بر اساس محیط، دما، ضخامت، روش نصب و نیاز به باز و بسته شدن انتخاب کنید.
| روکش | کاربرد یا مزیت | محدودیت مهم |
|---|---|---|
| گالوانیزه سرد | ظاهر روشن و هزینهٔ اقتصادی برای محیط‌های عمومی | برای رطوبت شدید و محیط خورنده همیشه کافی نیست. |
| گالوانیزه گرم | لایهٔ ضخیم‌تر برای سازه و فضای باز | ضخامت پوشش روی رزوه اثر می‌گذارد؛ مهرهٔ سازگار لازم است. |
| داکرومات یا زینک‌فلیک | مقاومت خوردگی خوب در برخی قطعات صنعتی و خودرویی | ضخامت و کیفیت فرایند باید کنترل شود. |
| فسفاته | کمک به روانکاری و ظاهر تیره در کاربردهای خاص | به‌تنهایی پوشش ضدخوردگی قوی محسوب نمی‌شود. |
| اکسید سیاه | ظاهر مشکی و تغییر کم در ابعاد قطعه | معمولاً به روغن یا حفاظت تکمیلی نیاز دارد. |
در پیچ‌های پرمقاومت، انتخاب پوشش و فرایند آبکاری الکتریکی باید با دقت بیشتری انجام شود؛ برخی فرایندها می‌توانند ریسک تردی هیدروژنی ایجاد کنند. برای تصمیم نهایی، specification، دستورالعمل سازنده و الزامات کنترل کیفیت پروژه را مبنا قرار دهید.
نوع رزوه؛ متریک، اینچی، درشت یا ریز
رزوه محل درگیری پیچ و مهره است. قطر یکسان با گام متفاوت، اتصال یکسانی ایجاد نمی‌کند. رزوهٔ متریک در بازار ایران رایج است، اما UNC، UNF، NPT و BSP نیز در تجهیزات وارداتی، هیدرولیک، پنوماتیک و لوله‌کشی دیده می‌شوند. در سفارش، سیستم رزوه، قطر، گام یا TPI و جهت رزوه را روشن کنید.
| نوع رزوه | نمونهٔ نوشتن در سفارش | نکتهٔ کنترل |
|---|---|---|
| متریک درشت | M12×1.75 | قطر و گام را هر دو بنویسید؛ «M12» به‌تنهایی کامل نیست. |
| متریک ریز | M12×1.5 | با مهرهٔ گام درشت قابل جایگزینی نیست. |
| اینچی UNC/UNF | 3/4-10 UNC | قطر، تعداد دندانه در اینچ و نوع رزوه مشخص شود. |
| NPT یا BSP | 1/2 NPT یا G1/2 BSP | در اتصالات لوله، نوع و زاویهٔ رزوه را با قطعهٔ مقابل تطبیق دهید. |
چک‌لیست خرید و نوشتن RFQ برای پیچ و مهره صنعتی
یک درخواست خرید خوب باعث می‌شود پیشنهادهای دریافتی برای یک محصول فنی قابل مقایسه باشند، نه برای چند قطعهٔ ظاهراً مشابه. اگر نقشه، BOM یا نمونه دارید، آن را همراه مشخصات زیر ارسال کنید. برای سفارش‌های عمده و پروژه‌ای، الگوی RFQ خرید عمدهٔ پیچ و مهره را هم ببینید.
| فیلد | نمونهٔ دقیق | نمونهٔ ناقص |
|---|---|---|
| نوع و فرم | پیچ شش‌گوش تمام‌رزوه | پیچ آهنی |
| استاندارد | ISO 4017 | شش‌گوش |
| سایز و طول | M12×50 | پیچ 12 در 50 |
| گام رزوه | M12×1.75، راست‌گرد | M12 |
| کلاس یا گرید | Property Class 8.8 | گرید بالا |
| متریال | فولاد آلیاژی طبق specification | خشکه |
| روکش | گالوانیزه گرم یا زینک‌فلیک | سفید یا مشکی |
| مهره و واشر | مهره ISO 4032 کلاس 8 و واشر ISO 7089 | همراه متعلقات |
| تعداد و مدارک | 200 ست، گواهی و ردیابی بچ | یک کارتن |
نمونهٔ RFQ متریک: Hex Bolt – ISO 4017 – M12×50 – Property Class 8.8 – Hot-Dip Galvanized – Nut ISO 4032 Class 8 – Washer ISO 7089 – 200 sets
نمونهٔ RFQ استادبولت: Stud Bolt – ASTM A193 Grade B7 – 3/4"-10 UNC – length per flange table – two ASTM A194 Grade 2H nuts – 120 sets
اشتباهات رایج در انتخاب انواع پیچ و مهره صنعتی
- انتخاب بر اساس قیمت یا سایز، بدون مشخص کردن استاندارد و کلاس.
- معادل گرفتن «پیچ خشکه» با هر پیچ 8.8 یا فرض کردن اینکه هر فولاد آلیاژی کلاس 12.9 دارد.
- جایگزین کردن SAE Grade 8، B7 یا A4-80 با کلاس متریک فقط به‌دلیل شباهت عددی.
- هماهنگ نکردن گام رزوه، مهره و واشر با پیچ و پوشش آن.
- تصور اینکه واشر فنری یا مهرهٔ قفلی برای هر نوع لرزش کافی است.
- انتخاب انکر بدون بررسی بتن، عمق کاشت، فاصله از لبه و دستورالعمل نصب.
- اعتماد به مارکینگ ظاهری بدون گواهی، شمارهٔ بچ و مدارک کنترل کیفیت در پروژهٔ حساس.
مسیر سریع انتخاب قطعهٔ درست
- کاربرد و نوع بار را مشخص کنید: ماشین‌آلات، سازه، فلنج، ورق، بتن یا محیط خورنده.
- خانوادهٔ قطعه را انتخاب کنید: شش‌گوش، آلن، سرمته، استادبولت، انکر، مهره یا واشر.
- استاندارد ابعادی، سایز، طول و نوع رزوه را از نقشه یا نمونه استخراج کنید.
- کلاس یا گرید، متریال، روکش و اجزای مکمل را تعیین کنید.
- RFQ را با تعداد، مدارک، زمان تحویل و شرایط کنترل کیفیت ارسال کنید.
بولتیکال چگونه در انتخاب و تأمین کمک می‌کند؟
بولتیکال تلاش می‌کند خرید اتصال‌دهنده را از یک انتخاب حدسی به یک تصمیم قابل بررسی تبدیل کند. برای سفارش، مشخصات محصول مرتبطی را که در بخش‌های بالا معرفی شد با نقشه و نیاز پروژه تطبیق دهید؛ سپس نوع قطعه، استاندارد، گرید، متریال، روکش، تعداد و مدارک لازم را یک‌جا ارسال کنید تا بررسی فنی بر اساس یک درخواست کامل انجام شود.
راهنمای سریع استعلام: نوع محصول، سایز، طول، گام رزوه، استاندارد، گرید، متریال، روکش، تعداد، محل مصرف و در صورت امکان نقشه یا تصویر نمونه را آماده کنید.
سؤالات متداول درباره انواع پیچ و مهره صنعتی
برای خرید پیچ و مهره صنعتی چه مشخصاتی اعلام کنم؟
نوع قطعه، استاندارد، سایز، طول، گام رزوه، کلاس یا گرید، متریال، روکش، تعداد و مهره و واشر مکمل را اعلام کنید. برای پروژه‌های حساس، شرایط محیطی، نوع بار، نقشه و مدارک موردنیاز را هم بنویسید.
تفاوت پیچ شش‌گوش و پیچ آلن چیست؟
پیچ شش‌گوش از بیرون با آچار یا بکس بسته می‌شود و برای بسیاری از اتصالات عمومی و سازه‌ای مناسب است. پیچ آلن از داخل سر پیچ بسته می‌شود و در فضای محدود یا مونتاژ دقیق دسترسی بهتری ایجاد می‌کند.
آیا پیچ استیل همیشه بهتر از پیچ فولادی است؟
خیر. استیل معمولاً مقاومت خوردگی بهتری دارد، اما ممکن است از نظر استحکام، گالینگ یا شرایط بار جایگزین مستقیم فولاد گرید بالا نباشد. انتخاب باید بر اساس محیط، بار و استاندارد انجام شود.
پیچ خشکه یعنی چه؟
«پیچ خشکه» اصطلاح بازاری است و اغلب برای پیچ فولادی با استحکام بالاتر، به‌ویژه 8.8 و بالاتر، به کار می‌رود. برای سفارش دقیق، این عبارت را با استاندارد، گرید، سایز، طول و روکش تکمیل کنید.
آیا واشر فنری جلوی شل شدن پیچ را می‌گیرد؟
در برخی اتصال‌های سبک کمک می‌کند، اما برای همهٔ شرایط لرزشی کافی نیست. طراحی پیش‌بار، مهرهٔ قفلی، چسب رزوه، واشر مناسب و کنترل گشتاور ممکن است لازم باشد.
برای محیط مرطوب چه پیچ و مهره‌ای مناسب‌تر است؟
بسته به شدت رطوبت و نوع محیط، گالوانیزه گرم، زینک‌فلیک، استیل 304 یا استیل 316 گزینه‌های رایج هستند. محیط ساحلی، کلریدی و شیمیایی به انتخاب دقیق‌تر متریال و پوشش نیاز دارد.
آیا DIN 933 همان پیچ شش‌گوش است؟
DIN 933 در بازار معمولاً به پیچ شش‌گوش تمام‌رزوه اشاره دارد، اما استاندارد به‌تنهایی گرید، متریال، روکش و طول را مشخص نمی‌کند. این موارد را در سفارش جداگانه بنویسید.
جمع‌بندی؛ اول سیستم اتصال را مشخص کنید، بعد قیمت بگیرید
انواع پیچ و مهره صنعتی فقط از نظر ظاهر با هم تفاوت ندارند. پیچ شش‌گوش برای طیف بزرگی از مونتاژها و سازه‌ها کاربرد دارد؛ پیچ آلن برای فضای محدود و قطعات دقیق مناسب است؛ پیچ سرمته برای ورق و پانل سرعت اجرا را بالا می‌برد؛ استادبولت در فلنج و تجهیزات سنگین به specification دقیق نیاز دارد؛ و انکر اتصال قطعه به بتن را ممکن می‌کند. مهره، واشر، گرید، متریال، روکش و رزوه نیز باید به‌عنوان یک مجموعه انتخاب شوند.
برای خرید قابل اتکا، ابتدا نوع کاربرد و بار را روشن کنید، سپس استاندارد، سایز، طول، گام رزوه، کلاس یا گرید، متریال، روکش، تعداد و مدارک را در RFQ بنویسید. این روش هم پیشنهادهای دریافتی را قابل مقایسه می‌کند و هم احتمال تحویل قطعه‌ای با ظاهر مشابه اما مشخصات نامرتبط را کاهش می‌دهد. در پایان، همین مشخصات را برای استعلام ارسال کنید.
