در مهندسی مکانیک، ساخت ماشینآلات خطوط تولید و تدارکات سازههای پیشرفته، مدیریت فضاهای محدود و توزیع بهینه گشتاور، چالش همیشگی طراحان است. پیچ آلن سر استوانهای به دلیل ساختار ارگونومیک و قابلیت نشست کامل درون قطعه، شاهکلید حل این چالش محسوب میشود. هندسه و کالیبراسیون این قطعات بر اساس استاندارد آلمانی DIN 912 (یا معادل جهانی آن ISO 4762) تعیین میشود. در این مستند تخصصی و دایرهالمعارفی از آکادمی بولتیکال، کاملترین جدول استاندارد ابعادی پیچ آلن را همراه با فرمولهای مکانیکی، گام دندهها و الزامات کاربردی متالورژی کالبدشکافی میکنیم تا تدارکات پروژههای خود را به مداری مهندسی هدایت کنید.
بخش اول: پیچ آلن سر استوانهای چیست و چرا هندسه آن حیاتی است؟
پیچ آلن با ساختار سر استوانهای و حفره ششگوش داخلی (Hexagon Socket Head Cap Screw)، به مهندسان اجازه میدهد تا بدون نیاز به فضای جانبی برای آچار رینگ یا بکس، پیچ را از بالا و با آچارهای آلن الشکل یا آلنهای بکس سفت کنند. استاندارد آلمانی Deutsches Institut für Normung (DIN 912) به طور دقیق پارامترهای هندسی کله پیچ، عمق حفره آلن، قطر ساق و طول رزوهها را کالیبره میکند. عدم تطابق با دادههای جدول استاندارد ابعادی پیچ آلن در فاز ماشینکاری، باعث شل شدن اتصال تحت لرزشهای شدید، کچل شدن حفره آلن در اثر اعمال گشتاور نامناسب یا عدم همراستایی قطعات میشود.
اصالت متالورژیکی و مهندسی ارزش؛ مأموریت پلتفرم بولتیکال
ما در پلتفرم بولتیکال با حذف واسطههای سنتی بازار، تخصصیترین اتصالات آلنی دنیا را با رعایت دقیق الزامات جدول استاندارد ابعادی پیچ آلن همراه با گواهینامههای کشش و تست ریپورتهای آزمایشگاهی (MTR) تأمین میکنیم. برای بررسی کاتالوگهای ابعادی یا استعلام قیمتهای عمده، هماکنون به بخش فروشگاه پیچهای آلن مراجعه فرمایید.

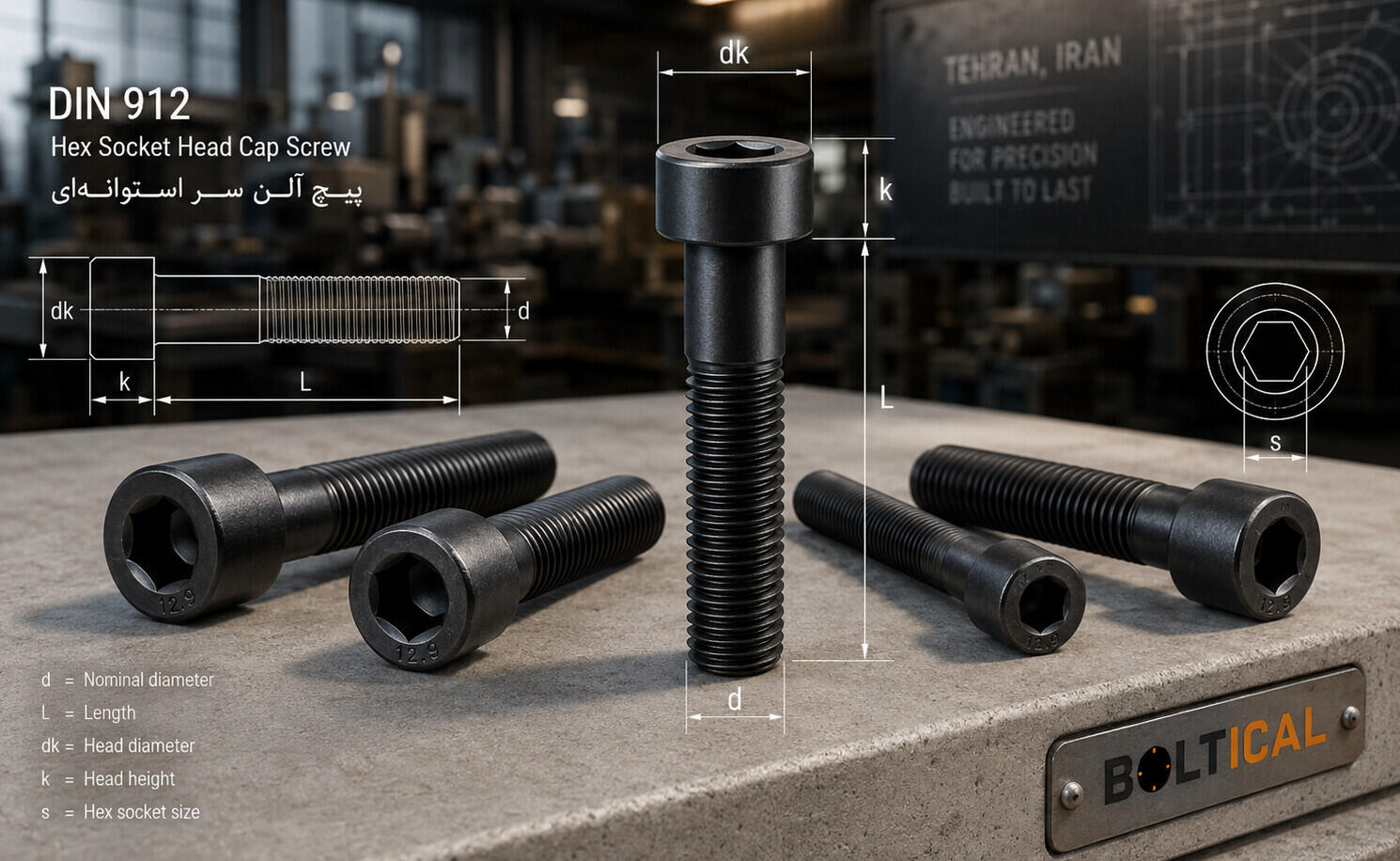

بخش دوم: پارامترهای هندسی در جدول استاندارد ابعادی پیچ آلن DIN 912
برای خوانش صحیح نقشههای صنعتی و پیادهسازی جدول استاندارد ابعادی پیچ آلن، طراحان سازه باید با نمادهای بینالمللی این استاندارد آشنا باشند. این پارامترها که در مستندات سازمان بینالمللی استاندارد (ISO) نیز مدون شدهاند، شامل موارد زیر هستند:
- d: قطر نامی رزوه پیچ (Nominal Thread Diameter)
- dk: قطر گل یا کله استوانهای پیچ (Head Diameter)
- k: ارتفاع گل یا کله پیچ (Head Height)
- s: سایز آچارخور آلن داخلی (Hexagon Socket Size)
- t: عمق مفید حفره ششگوش آلن (Key Engagement Depth)
- b: طول دنده یا بخش رزوهشده (Thread Length)
این نمادهای هندسی مبنای تعریف کدهای نقشه کشی هستند که ما پیشتر رفتارهای ابعادی آن را در مستند محاسباتی واژهنامه تخصصی اتصالات و رزوههای مهندسی تبیین کردهایم.

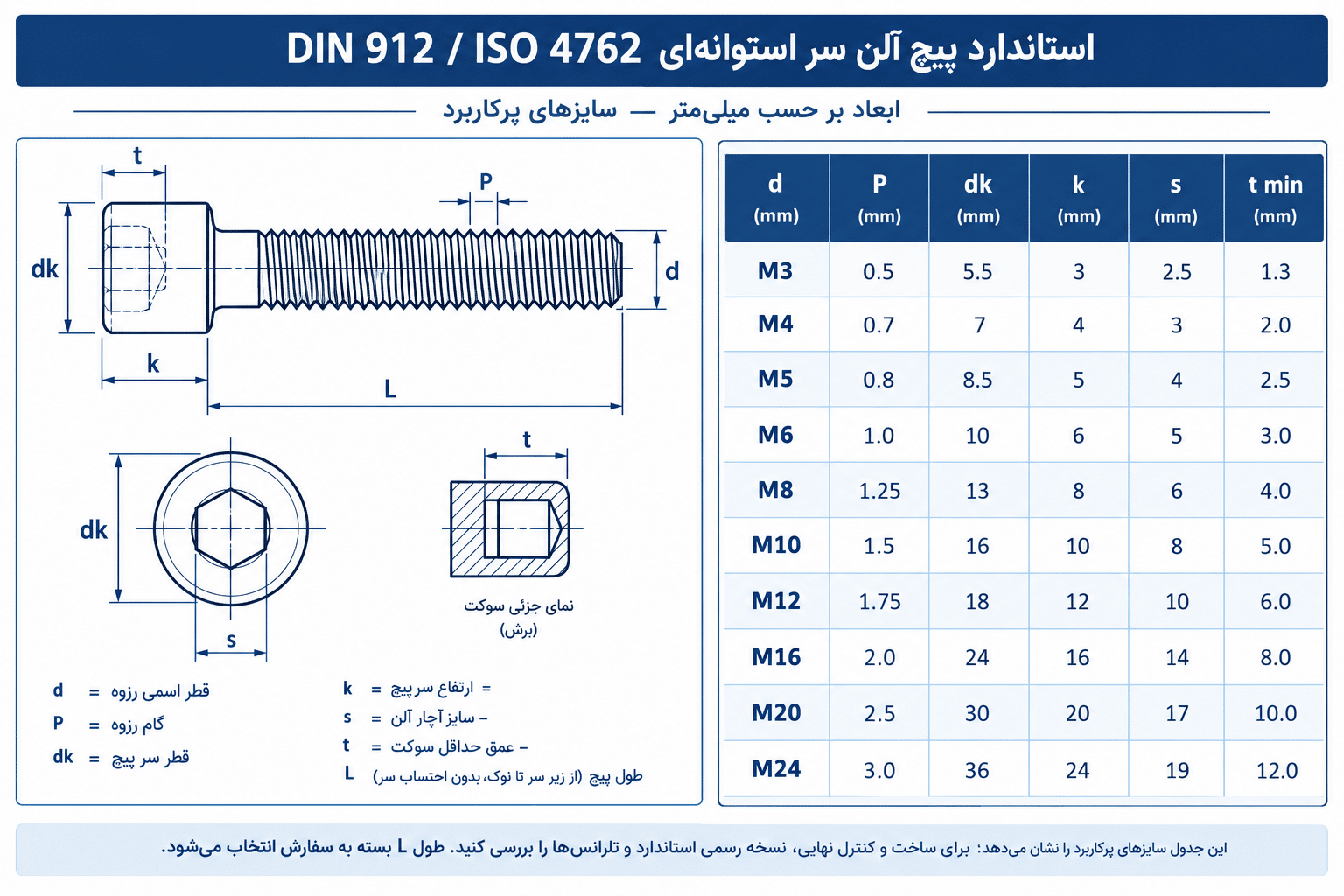

بخش سوم: جدول استاندارد ابعادی پیچ آلن سر استوانهای (سایز M3 تا M36)
بازرسان کنترل کیفیت (QC) و تراشکاران پروژهها از دیتای کالیبرهشده زیر برای انطباق قطعات ورودی به کارگاه بهره میبرند. مقادیر درجشده در این جدول استاندارد ابعادی پیچ آلن بر حسب میلیمتر (mm) است:
| سایز نامی پیچ (d) | گام رزوه (Pitch) | قطر گل پیچ (dk) | ارتفاع گل پیچ (k) | سایز آچار آلن (s) | عمق حفره آلن (t) |
|---|---|---|---|---|---|
| M3 | ۰.۵ mm | ۵.۵ mm | ۳.۰ mm | ۲.۵ mm | ۱.۳ mm |
| M4 | ۰.۷ mm | ۷.۰ mm | ۴.0 mm | ۳.0 mm | ۲.0 mm |
| M5 | ۰.۸ mm | ۸.۵ mm | ۵.0 mm | ۴.0 mm | ۲.۵ mm |
| M6 | ۱.۰۰ mm | ۱۰.0 mm | ۶.0 mm | ۵.0 mm | ۳.0 mm |
| M8 | ۱.۲۵ mm | ۱۳.0 mm | ۸.0 mm | ۶.0 mm | ۴.0 mm |
| M10 | ۱.۵0 mm | ۱۶.0 mm | ۱۰.0 mm | ۸.0 mm | ۵.0 mm |
| M12 | ۱.۷۵ mm | ۱۸.0 mm | ۱۲.0 mm | ۱۰.0 mm | ۶.0 mm |
| M16 | ۲.۰۰ mm | ۲۴.0 mm | ۱۶.0 mm | ۱۴.0 mm | ۸.0 mm |
| M20 | ۲.۵0 mm | ۳۰.0 mm | ۲۰.0 mm | ۱۷.0 mm | ۱۰.0 mm |
| M24 | ۳.۰۰ mm | ۳۶.0 mm | ۲۴.0 mm | ۱۹.0 mm | ۱۲.0 mm |
| M30 | ۳.۵0 mm | ۴۵.0 mm | ۳۰.0 mm | ۲۲.0 mm | ۱۵.0 mm |
| M36 | ۴.۰۰ mm | ۵۴.0 mm | ۳۶.0 mm | ۲۷.0 mm | ۱۸.0 mm |
تذکر فنی مهندسی: بر اساس ضوابط این دایرهالمعارف، سایز آچارخور آلن با سایز نامی خود رزوه متفاوت است؛ مثلاً طبق جدول استاندارد ابعادی پیچ آلن، برای پیچ سایز M12 باید از آچار آلن سایز ۱۰ استفاده شود. بیتوجهی به این موضوع باعث کچل شدن دندههای حفره ششگوش میشود.
بخش چهارم: فاکتورهای آلیاژی و کلاسهای مکانیکی پیچ آلن DIN 912
ابعاد هندسی بدون در نظر گرفتن گرید متالورژیکی فاقد ارزش باربری است. پیچهای آلن بر اساس این استاندارد ابعادی، معمولاً در کلاسهای فوقسخت آلیاژی تولید میشوند. پرمصرفترین گریدهای این اتصالات گرید ۸.۸، کلاس ۱۰.۹ و گرید فوقسخت ۱۲.۹ هستند. پیچ آلن گرید ۱۲.۹ بالاترین مقاومت تسلیم و تنسایل را در میان اتصالات فولادی کربنی دارد و با تکیه بر جدول استاندارد ابعادی پیچ آلن، بارهای شدید دینامیکی را در گیربکسها و تجهیزات حفاری تحمل میکند.
ما رفتارهای متالورژیکی و تفاوت ساختار فولادهای سختکاریشده را پیشتر در مستند علمی پیچ خشکه چیست و بررسی گرید ۸.۸ واکاوی کردهایم که مبنای کالیبراسیون این بخش است.
بخش پنجم: پوششهای حفاظتی زرهی ضد خوردگی برای پیچ آلن DIN 912
یکی از موضوعات چالشبرانگیز در زمان پیادهسازی جدول استاندارد ابعادی پیچ آلن، ضخامت لایههای ضد زنگ است که نباید رزوهها و به ویژه حفره داخلی آلن را پر کند. بر اساس راهبردهای مدون در آکادمی بولتیکال، سیستمهای آبکاری به سه دسته اصلی تقسیم میشوند:
- پوشش نوین داکرومات (Zinc Flake): این پوشش لایهنازک با ضخامت ناچیز ۵ الی ۱۵ میکرون، بالاترین مقاومت خوردگی را بدون پر کردن حفره آلن و بدون ایجاد خطر تردی هیدروژنی تأمین میکند که ساختار متالورژیکی آن را در مگاپست تخصصی پوشش داکرومات چیست کالبدشکافی کردهایم.
- گالوانیزه گرم عمقی (HDG): این روش به دلیل ضخامت بالای لایه روی (بالای ۵۰ میکرون)، برای پیچهای آلن ظریف اصلاً توصیه نمیشود؛ زیرا هندسه حفره آچار را کاملاً بهم میزند. ضوابط آن را در مستند محاسباتی پیچ و مهره گالوانیزه گرم؛ برای محیطهای شرجی نوشتهایم.
- آبکاریهای شیمیایی و مهندسی: فرآیندهای نوین که در گزارش جامع روشهای آبکاری و پوششدهی پیچ و مهره بازخوانی شدهاند، رفتارهای ابعادی لایهها را کنترل میکنند.
بخش ششم: شبکه اتصالات همجوار؛ از فونداسیون تا زونهای تفریحی و سازههای کور
پیچهای آلن استوانهای منطبق بر جدول استاندارد ابعادی پیچ آلن (DIN 912)، بخشی از یک زنجیره بزرگ مهندسی سازه هستند. در فضاهای باز و صنایع لجستیکی مرتفع مانند خطوط انتقال نیرو، طراحان کدهای ابعادی پیچها را با معیارهای مقاومت در برابر لرزش باد کالیبره میکنند که این ضوابط در مستند علمی پیچ و مهره دکلهای مخابراتی تدوين شده است. برای ریشههای عمیق فونداسیون بتنی این دکلها نیز، انکرهای درجا کاشتهشده کاربرد دارند که ضوابط هندسی آنها در مگاپست کاربرد ال بولت (L-Bolt) در فونداسیون دکلهای برقی مدون شده است.
از سوی دیگر، در پلتفرمهای ارگونومیک تفریحی و مبلمان شهربازی، طراحان برای حذف لبههای تیز سر استوانهای، به سراغ هندسههای محدب آلنی میروند که ساختار فنی آن در مستند علمی پیچ کله قارچی آلنی و کاربرد آن در تجهیزات شهربازی واکاوی شد. همچنین در بخش بردهای الکترونیکی ظریف، از اتصالات ستارهای استفاده میشود که هندسه آن در گزارش پیچ ستارهای (Torx) چیست کالبدشکافی شد. برای ورقهای نازک بدون رزوه نیز، سیستمهای نوین کور گرهگشا هستند که ساختار آن در پست مهره پرچی چیست تحلیل شد. برای کاشتهای سازهای سنگین بتنی پس از بتنریزی نیز میتوانید تفاوت باربری را در گزارش انکر بولت مکانیکی و شیمیایی مطالعه کرده و اقلام پروژه خود را در محصولات انکربولت بولتیکال تکمیل فرمایید.
بخش هفتم: بررسی بورس بازار شادآباد و فاکتورهای نوسان قیمت کیلویی
در بازار آهن ایران، پیچهای آلن استاندارد DIN 912 به دلیل نیاز به فرآیندهای کلهزنی سرد (Cold Heading) دقیق و قالبهای گرانقیمت حفره ششگوش، ارزش افزوده بالاتری نسبت به پیچهای ششگوش معمولی دارند. قیمت فاکتور نهایی بر اساس وزن تنی، گرید آلیاژی و کیفیت رولینگ دندهها تعیین میشود که ما فرمولهای مالی این نوسانات را در مگاپست تخصصی قیمت پیچ و مهره کیلویی فرموله کردهایم. بورس اصلی انبارداری و خطوط تست متالورژی این اقلام در مجتمعهای آوا جنرال و آهنمکان بازار شادآباد متمرکز است که نقشه لجستیکی آن را در گزارش میدانی مرکز فروش پیچ و مهره در تهران منتشر کردهایم.
بخش هشتم: سوالات متداول در خصوص جدول استاندارد ابعادی پیچ آلن
- تفاوت ابعادی استاندارد DIN 912 با استاندارد ISO 4762 چیست؟ این دو استاندارد در ۹۵ درصد سایزها کاملاً جفت و منطبق هستند. تنها در برخی سایزهای بزرگ (مثل M14 و M24)، تفاوتهای ناچیزی در تلرانس قطر گل پیچ (dk) وجود دارد که مهندسان طراح باید به این نکات در جدول استاندارد ابعادی پیچ آلن دقت کنند.
- چرا حفره آلن پیچهای داکرومات شده کچل میشود؟ اگر خط آبکاری کالیبره نباشد، محلول داکرومات درون حفره جمع شده و عمق مفید آچارخور (t) را کاهش میدهد. در نتیجه آچار به طور کامل درگیر نشده و با اعمال گشتاور، حفره آلن هرز یا کچل میشود. مهرهها و واشرهای متناظر این قطعات در بخش واشرها و مهرههای صنعتی پلتفرم ما قابل استعلام است.
- آیا پیچ آلن نیمدنده هم بر اساس DIN 912 تولید میشود؟ بله، استاندارد DIN 912 هر دو حالت تمامدنده و نیمدنده را پوشش میدهد. طول بخش رزوهشده (b) بر اساس فرمولهای ریاضی مشخصی متناسب با طول کل پیچ تعیین میشود که مقادیر دقیق آن در جدول مرجع پیوست شده است.
نتیجهگیری: مهندسی دقیق تدارکات صنعتی با الزامات ابعادی بولتیکال
تحلیلهای مکانیک شکست و سازه اثبات میکند که تسلط بر دادههای جدول استاندارد ابعادی پیچ آلن (DIN 912)، مرز میان یک طراحی صنعتی ایمن و شکستهای ناگهانی ماشینآلات زیر بارهای دینامیکی است. پلتفرم بازرگانی و فنی بولتیکال با ترکیب دانش متالورژی و دسترسی به آزمایشگاههای کالیبراسیون خطوط تولید، انواع پیچهای آلن استوانهای، سرتخت و کله قارچی را در گریدهای پرمقاومت همراه با سرتیفیکیتهای تست معتبر تأمین مینماید. برای دریافت مشاوره فنی، کالیبراسیون دفترچه محاسبات پروژه و هدایت تدارکات خود به مداری مهندسی، هماکنون به صفحه اصلی بولتیکال مراجعه فرمایید.
