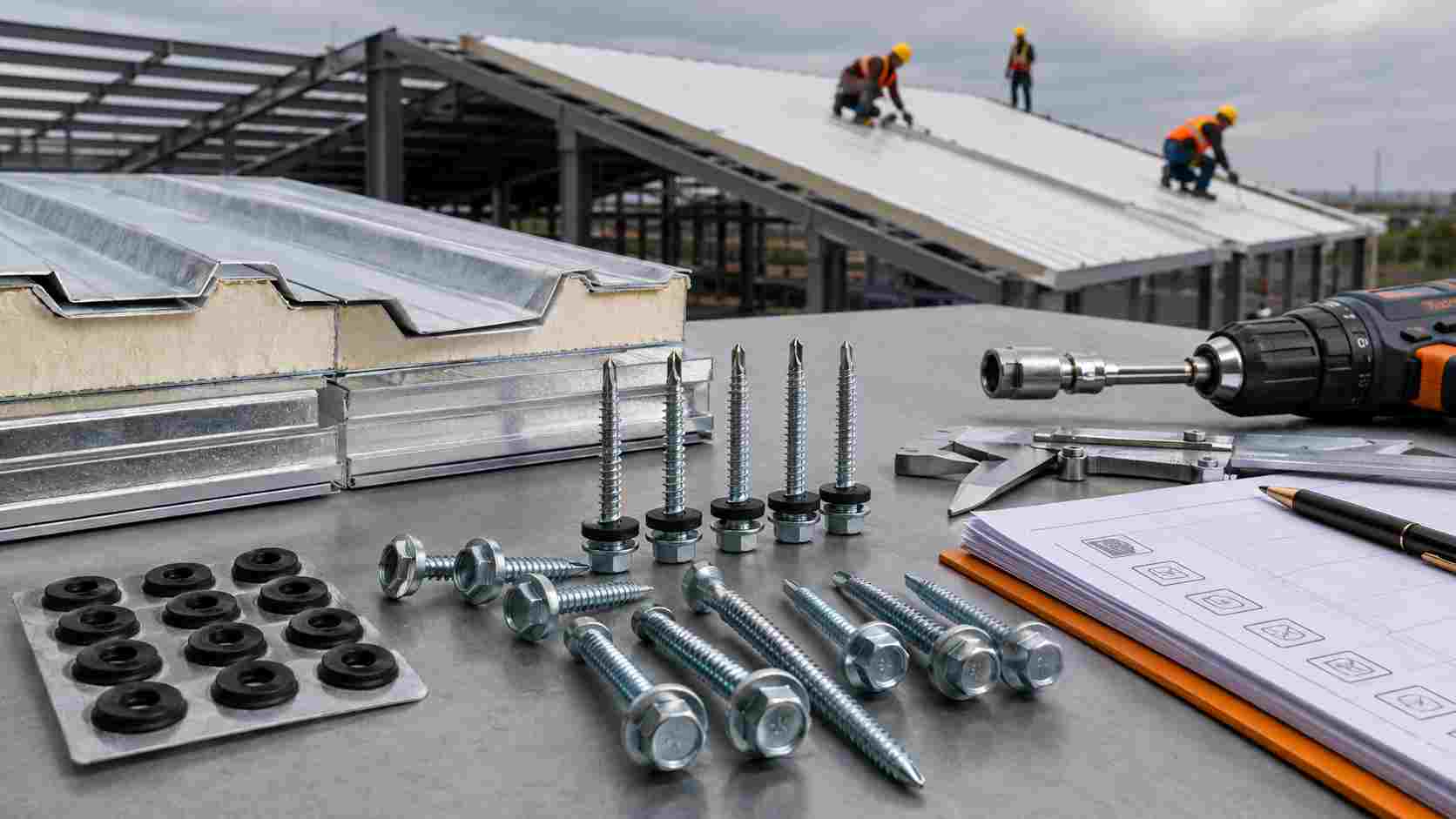

این راهنما انتخاب پیچ سرمته سقفی واشردار برای ساندویچ پانل و ورق سقفی را از دید فنی بررسی می‌کند. انتخاب یا نصب نادرست پیچ، بسیاری از نشتی‌ها، شکست مته و خرابی واشر را به وجود می‌آورد. متن، معیارهایی مانند طول، ظرفیت حفاری، محدوده گیرایی، جنس، پوشش و نوع واشر را توضیح می‌دهد.
همچنین تفاوت پیچ سرمته با پیچ خودکار، اهمیت تشخیص نوع اتصال و زیرسازه و نکات نصب و کنترل کیفیت را مرور می‌کنیم. در پایان نیز اطلاعات لازم برای استعلام خرید دقیق و یک چک‌لیست عملی را در اختیار شما می‌گذاریم.
خود ورق معمولاً عامل اصلی نشتی سقف سوله نیست؛ در بسیاری از پروژه‌ها، محل بستن پیچ مشکل را آغاز می‌کند. پیچی که چند میلی‌متر کوتاه‌تر انتخاب شده، مته‌ای که با ضخامت پرلین هماهنگ نیست، واشری که زیر بکس له شده یا پوششی که با محیط مرطوب سازگار نیست، می‌تواند بعد از اولین بارندگی یا چند ماه کارکرد خودش را نشان دهد.
پیچ سرمته سقفی واشردار هم‌زمان سه کار انجام می‌دهد: ورق یا پانل را سوراخ می‌کند، رزوه خود را داخل زیرسازه فلزی درگیر می‌کند و محل نفوذ را آب‌بندی نگه می‌دارد. به همین دلیل، انتخاب آن فقط بر اساس طول ظاهری یا نام‌هایی مثل «پیچ شیروانی» و «پیچ ساندویچ پانل» قابل اتکا نیست. برای خرید درست باید ضخامت مجموعه، نوع زیرسازه، ظرفیت مته، محدوده گیرایی پیچ، جنس واشر، شرایط خوردگی و روش نصب را کنار هم بررسی کنید.
این راهنما به پیمانکاران سوله، نصابان ساندویچ پانل، مهندسان خرید، مسئولان تدارکات و واحدهای کنترل کیفیت کمک می‌کند پیچ مناسب را دقیق‌تر انتخاب کنند. مقاله روی یک مسئله عملی تمرکز دارد: چطور پیچی انتخاب کنیم که نصاب آن را بدون دردسر ببندد، اتصال را محکم نگه دارد و چند ماه بعد از محل واشر نشتی ایجاد نکند.
برای انتخاب پیچ سقفی، این شش مورد باید هم‌زمان مشخص باشد
قبل از اینکه سراغ سایز و قیمت بروید، این شش سؤال را پاسخ دهید:
- پیچ قرار است ورق ساده، ساندویچ پانل، فلاشینگ یا اتصال هم‌پوشانی ورق‌ها را ببندد؟
- زیرسازه از فولاد، آلومینیوم یا چوب است و ضخامت آن چقدر است؟
- زیر گل پیچ چه مقدار ضخامت کلی دارید؟
- پیچ چه ظرفیت حفاری و چه محدوده گیرایی دارد؟
- سقف در محیط خشک، مرطوب، ساحلی یا صنعتی قرار دارد؟
- نقشه یا دستور سازنده چه روشی برای نصب، محل پیچ‌ها و تعداد اتصال‌ها تعیین کرده است؟
اگر یکی از این اطلاعات مشخص نباشد، انتخاب پیچ بیشتر شبیه حدس است تا خرید مهندسی. برای شناخت ساختار کلی این خانواده و تفاوت پیچ سرمته با پیچ خودکار، مقاله راهنمای مهندسی و خرید پیچ سرمته را نیز ببینید.
پیچ سرمته سقفی دقیقاً چه تفاوتی با پیچ خودکار معمولی دارد؟
مدل خودکار معمولی می‌تواند هنگام بسته شدن در قطعه مسیر رزوه ایجاد کند، اما بسیاری از نمونه‌ها برای شروع کار به سوراخ اولیه نیاز دارند. در مقابل، پیچ سرمته در نوک خود لبه‌های برشی و شیار خروج براده دارد؛ بنابراین سوراخ‌کاری و درگیری رزوه را در یک مرحله انجام می‌دهد.
سازندگان معمولاً مدل‌های شش‌گوش واشردار سقفی را در خانواده پیچ‌های سرمته با سر شش‌گوش واشردار عرضه می‌کنند. استاندارد ISO 15480 ویژگی‌های پیچ‌های سرمته شش‌گوش واشردار با رزوه خودکار را پوشش می‌دهد، اما در پروژه واقعی فقط نام استاندارد کافی نیست. هم‌زمان باید ظرفیت حفاری، محدوده گیرایی، جنس پیچ، نوع آب‌بند و اطلاعات سازنده همان محصول را هم بررسی کنید.
در بولتیکال، مدل‌های خودکار و سرمته را می‌توانید در صفحه پیچ خودکار و پیچ سرمته بر اساس نوع سر، جنس، واشر و کاربرد بررسی کنید.
اول مشخص کنید با کدام نوع اتصال روبه‌رو هستید
پیچ‌های روی سقف وظیفه یکسانی ندارند. نصابان ممکن است در یک سقف ساندویچ پانلی یا ورق گالوانیزه، چند نوع پیچ را هم‌زمان مصرف کنند:
| نوع اتصال | وظیفه پیچ | نکته مهم انتخاب |
|---|---|---|
| اتصال اصلی پانل به پرلین | انتقال بار پانل و مهار آن روی زیرسازه | طول، محدوده گیرایی، ظرفیت حفاری و مقاومت بیرون‌کشیدگی مهم است. |
| اتصال ورق پروفیل‌دار به زیرسازه | مهار ورق سقفی یا دیواری روی قوطی و پرلین | باید ضخامت زیرسازه، محل نصب و واشر آب‌بندی را بررسی کنید. |
| اتصال هم‌پوشانی دو ورق | نگه داشتن لبه‌های ورق در کنار هم | این مدل معمولاً طول کوتاه‌تری دارد؛ آن را با پیچ اصلی زیرسازه اشتباه نگیرید. |
| نصب فلاشینگ و آبرو | تثبیت قطعات نازک تکمیلی | قطر و گشتاور بالا می‌تواند ورق نازک را دفرمه یا سوراخ را هرز کند. |
| اتصال پانل به زیرسازه چوبی | مهار پانل روی چوب | رزوه و نوک پیچ باید برای چوب طراحی شده باشد؛ پیچ فلز به فلز انتخاب درستی نیست. |
یکی از خطاهای رایج، استفاده از یک مدل پیچ در تمام این نقاط است. پیچ کوتاه اتصال هم‌پوشانی، جای پیچ اصلی ساندویچ پانل را نمی‌گیرد؛ همان‌طور که پیچ بلند پانل هم برای فلاشینگ نازک انتخاب مناسبی نیست.
طول پیچ را فقط با ضخامت پانل برابر نگیرید
عدد ۵ سانتی‌متر روی پانل به‌تنهایی ثابت نمی‌کند که پیچ ۵۰ میلی‌متری انتخاب مناسبی است. پیچ باید ضخامت واقعی مجموعه میان زیر گل و سطح زیرسازه را پوشش دهد و سپس رزوه خود را به‌اندازه کافی داخل زیرسازه درگیر کند.
در انتخاب حرفه‌ای، به‌جای تکیه بر طول اسمی، محدوده گیرایی یا Clamping Range محصول را بررسی کنید. سازنده با این محدوده مشخص می‌کند پیچ چه ضخامت کلی از پانل، ورق و لایه‌های میانی را پوشش می‌دهد. دو پیچ با طول اسمی یکسان ممکن است به دلیل تفاوت طول مته، بخش بدون رزوه یا هندسه زیر گل، محدوده گیرایی یکسانی نداشته باشند.
برای تعیین طول، این موارد را در نظر بگیرید:
- ضخامت واقعی پانل یا ورق، نه فقط عدد درج‌شده در نام تجاری
- ارتفاع موج یا برجستگی پروفیل در محل نصب
- وجود فلاشینگ، نوار درزگیر یا لایه اضافه زیر واشر
- ضخامت ورق یا پروفیل زیرسازه
- میزان درگیری موردنیاز رزوه طبق دیتاشیت محصول
- بیرون‌زدگی احتمالی پیچ و محدودیت فضای پشت زیرسازه
برای ساندویچ پانل، بهترین مبنا دیتیل سازنده پانل، نقشه اجرایی و جدول انتخاب سازنده پیچ است. یک فرمول ثابت برای همه پانل‌ها، پروفیل‌ها و برندهای پیچ وجود ندارد.
ظرفیت حفاری با طول پیچ فرق دارد
بلند بودن پیچ به این معنا نیست که مته آن می‌تواند فولاد ضخیم‌تری را سوراخ کند. هندسه و طول نوک مته، ظرفیت حفاری را تعیین می‌کنند. سازنده معمولاً این ظرفیت را به‌صورت محدوده ضخامت فلزی قابل حفاری اعلام می‌کند.
وقتی ظرفیت مته از ضخامت زیرسازه کمتر باشد، نوک پیچ پیش از تکمیل سوراخ‌کاری داغ می‌کند و توان برش خود را از دست می‌دهد؛ براده در شیار مته جمع می‌ماند و حتی فشار پیچشی می‌تواند پیچ را بشکند. در ورق نازک نیز مته‌ای که برای ضخامت بسیار بالاتر طراحی شده همیشه نتیجه خوبی نمی‌دهد؛ چنین مته‌ای ممکن است سوراخ بزرگ‌تری ایجاد کند و سطح درگیری رزوه را کاهش دهد.
در استعلام خرید، فقط عبارت «پرلین فلزی» کافی نیست. ضخامت واقعی ورق پرلین یا قوطی را اعلام کنید. اتصال به پرلین ۱.۵ میلی‌متری با اتصال به پروفیل ۵ میلی‌متری یک پیچ یکسان نمی‌خواهد.
نکته کارگاهی: مجموع ضخامت لایه‌های فلزی در مسیر مته، مبنای سنجش ظرفیت حفاری است؛ ضخامت عایق ساندویچ پانل در این محاسبه نقشی ندارد. عایق روی طول و محدوده گیرایی اثر دارد، اما آنچه مته باید ببرد، لایه‌های فلزی است.
برای ساندویچ پانل، پیچ معمولی یا پیچ مخصوص پانل؟
ساندویچ پانل فقط یک ورق فلزی نیست. پیچ باید پوسته بیرونی، عایق میانی و پوسته داخلی را بدون له کردن موضعی پانل روی زیرسازه مهار کند. به همین دلیل، بسیاری از سیستم‌ها از پیچ‌های بلند مخصوص پانل استفاده می‌کنند؛ سازنده طول، رزوه و واشر این مدل‌ها را برای همین کاربرد طراحی می‌کند.
برخی پیچ‌های مخصوص پانل، زیر گل پیچ رزوه یا بخش نگهدارنده‌ای دارند که به کنترل فشار روی پوسته بیرونی کمک می‌کند. همه محصولات چنین ویژگی‌ای ندارند؛ پس فقط از روی ظاهر پیچ درباره آن قضاوت نکنید. دیتاشیت همان مدل باید مشخص کند پیچ برای پانل سقفی، پانل دیواری، زیرسازه سبک یا زیرسازه سنگین مناسب است.
اگر هنوز میان پیچ شیروانی عمومی و مدل مخصوص پانل مردد هستید، مقاله بررسی پیچ شیروانی سرمته‌ای و واشردار ساختار مته، سر شش‌گوش و واشر این پیچ‌ها را با جزئیات بیشتری توضیح می‌دهد.
واشر EPDM فقط زمانی آب‌بندی مطمئنی ایجاد می‌کند که آن را درست انتخاب کنید و با فشار مناسب ببندید
سازندگان معمولاً واشر سقفی را از یک پشت‌بند فلزی و یک لایه الاستومری می‌سازند. وظیفه بخش فلزی، توزیع فشار زیر گل پیچ است و لایه EPDM باید اطراف سوراخ را در برابر آب و رطوبت آب‌بندی کند.
نرمی ظاهری واشر، کیفیت واقعی آن را ثابت نمی‌کند. مقاومت در برابر نور خورشید، تغییرات دما، رطوبت، پیرشدگی و برگشت‌پذیری پس از فشرده شدن اهمیت دارد. ممکن است واشر در ابتدا نرم باشد، اما پس از یک فصل خشک و ترک بخورد و عمر آب‌بندی سقف را کوتاه کند.
سه وضعیت زیر در نصب واشر مهم است:
| وضعیت واشر | نشانه ظاهری | پیامد احتمالی |
|---|---|---|
| پیچ شل بسته شده | واشر تماس کامل و یکنواخت با ورق ندارد. | حرکت ورق، نفوذ آب و شل شدن اتصال |
| فشار نصب مناسب است | EPDM به‌طور یکنواخت فشرده شده و از اطراف واشر بیرون نزده است. | آب‌بندی مناسب بدون آسیب به واشر و ورق |
| پیچ بیش از حد سفت شده | لاستیک از زیر واشر بیرون زده، بریده یا واشر فلزی کاسه‌ای شده است. | خرابی زودرس آب‌بندی، تغییر شکل ورق و احتمال نشتی |
قطر واشر نیز باید با کاربرد هماهنگ باشد. واشر بزرگ‌تر می‌تواند فشار را روی سطح وسیع‌تری پخش کند، اما باید آن را بر اساس سیستم پانل و مشخصات پیچ انتخاب کنید؛ قطر بزرگ‌تر واشر به‌تنهایی کیفیت اتصال را تضمین نمی‌کند.
فولادی، استیل یا پوشش‌دار؛ جنس پیچ را با محیط هماهنگ کنید
پیچ سقفی به‌صورت دائم در معرض رطوبت، شبنم، باران، گردوغبار و تغییر دما قرار دارد. در محیط‌های صنعتی ممکن است بخارات خورنده یا آلودگی شیمیایی هم وجود داشته باشد. بنابراین جنس و پوشش را بر اساس شرایط واقعی پروژه انتخاب کنید، نه فقط ظاهر سفید یا براق پیچ.
| شرایط پروژه | گزینه‌ای که باید بررسی شود | نکته کنترل |
|---|---|---|
| محیط شهری با رطوبت معمولی | پیچ فولادی با پوشش مناسب و واشر باکیفیت | تأمین‌کننده باید ضخامت و عملکرد پوشش را مشخص کند. |
| محیط مرطوب یا بارندگی زیاد | پوشش مقاوم‌تر یا پیچ با اجزای استنلس متناسب با سیستم | باید سازگاری پیچ، واشر و ورق سقف را بررسی کنید. |
| منطقه ساحلی یا صنعتی خورنده | راهکار مقاوم به خوردگی با تأیید طراح و سازنده سیستم سقف | صرفاً عبارت «استیل» یا «گالوانیزه» برای تصمیم کافی نیست. |
| ورق آلومینیومی | پیچ و پوششی سازگار با آلومینیوم | ریسک خوردگی گالوانیکی و ظرفیت حفاری را کنترل کنید. |
| سقف با عمر طراحی طولانی | پیچ و واشر دارای داده فنی و سابقه عملکرد مشخص | عمر پوشش و آب‌بند باید با عمر مورد انتظار سقف متناسب باشد. |
برای مقایسه گالوانیزه، زینک فلیک و داکرومات، مقاله روش‌های آبکاری و پوشش پیچ و مهره را بخوانید. توجه کنید که انتخاب پوشش پیچ سقفی باید علاوه بر مقاومت خوردگی، با تلرانس رزوه، سرعت نصب و جنس ورق نیز سازگار باشد.
محل بستن پیچ و تعداد آن را از روی عادت تعیین نکنید
همه سیستم‌های سقف محل یکسانی برای بستن پیچ ندارند؛ بعضی دیتیل‌ها تاج موج را انتخاب می‌کنند و برخی دیگر قسمت پایین پروفیل را. شکل ورق، نوع پانل، دیتیل آب‌بندی، واشر، زیرسازی و دستور سازنده تعیین می‌کند محل صحیح اتصال کجاست. تغییر محل پیچ بدون بررسی نقشه ممکن است مسیر انتقال بار یا آب‌بندی را مختل کند.
تعداد پیچ در هر مترمربع نیز عدد ثابتی نیست. فشار و مکش باد در گوشه‌ها و لبه‌های سقف معمولاً با ناحیه میانی یکسان نیست. فاصله پرلین‌ها، دهانه، ارتفاع ساختمان، شکل سقف، منطقه باد و ظرفیت بیرون‌کشیدگی پیچ روی تعداد و آرایش اتصال‌ها اثر می‌گذارد.
بنابراین عبارت‌هایی مثل «برای هر متر چهار پیچ کافی است» بدون نقشه یا محاسبه قابل دفاع نیست. تعداد و فاصله اتصال‌ها را از دیتیل سازنده پانل یا طراحی مهندس پروژه استخراج کنید.
نصب صحیح؛ جایی که اجرای بد، پیچ خوب را خراب می‌کند
حتی پیچ مناسب هم با نصب بد نتیجه خوبی نمی‌دهد. ابزار مناسب باید سرعت و گشتاور را کنترل کند و بکس نیز کاملاً روی سر پیچ بنشیند. بکس گشاد یا فرسوده، سر پیچ را خراب می‌کند و کنترل فشار نهایی را از دست نصاب می‌گیرد.
هنگام نصب این نکات را رعایت کنید:
- پیچ را عمود بر سطح و بدون زاویه وارد کنید.
- فشار محوری در شروع سوراخ‌کاری یکنواخت باشد.
- سرعت دریل را با توجه به قطر پیچ و توصیه سازنده تنظیم کنید.
- پس از عبور مته، فشار بیش از حد ادامه پیدا نکند.
- کلاچ یا کنترل گشتاور را طوری تنظیم کنید که ابزار فقط واشر را فشرده کند و آن را له نکند.
- براده‌های فلزی اطراف اتصال را از روی ورق جمع کنید تا لکه خوردگی ایجاد نکنند.
- همان لحظه پیچ سوخته، کج، هرزشده یا دارای واشر آسیب‌دیده را تعویض کنید.
- برای پیچ جایگزین، ابتدا سوراخ قبلی را بررسی کنید؛ ممکن است قطر سوراخ افزایش یافته باشد.
سرعت ثابت و عمومی برای همه پیچ‌ها وجود ندارد. پیچ با قطر کوچک‌تر، مته بلندتر یا زیرسازه ضخیم‌تر ممکن است شرایط نصب متفاوتی داشته باشد. ملاک اصلی، دستور سازنده همان پیچ و نتیجه تست اولیه روی نمونه واقعی زیرسازه است.
چرا مته می‌شکند، رزوه هرز می‌چرخد یا اتصال نشتی می‌دهد؟
| نشانه مشکل | علت‌های محتمل | اقدام پیشنهادی |
|---|---|---|
| مته پیچ روی پروفیل نمی‌بُرد | ظرفیت حفاری کم، سرعت نامناسب، مته کند یا سختی نامناسب پیچ | ضخامت زیرسازه را با دیتاشیت پیچ تطبیق دهید و عملکرد آن را روی نمونه واقعی آزمایش کنید. |
| پیچ هنگام نصب می‌شکند | درگیری زودهنگام رزوه، مته کوتاه، فشار زیاد یا پیچ نامتناسب با زیرسازه | طول مته و ظرفیت حفاری را با ضخامت لایه‌های فلزی تطبیق دهید. |
| پیچ در سوراخ هرز می‌چرخد | سوراخ بزرگ شده، مته بیش از حد بزرگ یا ورق زیرسازه بسیار نازک است. | نوع پیچ و ظرفیت نگهداری آن را متناسب با ضخامت ورق دوباره بررسی کنید. |
| واشر از اطراف بیرون زده است | گشتاور بالا یا نصب کج | پیچ و واشر آسیب‌دیده را تعویض کنید و تنظیم ابزار را اصلاح کنید. |
| بارندگی اطراف پیچ را خیس می‌کند | واشر نامناسب، فشار نصب کم یا زیاد، پیچ کج یا محل نصب اشتباه | واشر، راستای پیچ، وضعیت ورق و دیتیل آب‌بندی را بررسی کنید. |
| زنگ از محل پیچ شروع شده است | پوشش ضعیف، آسیب نصب، براده فلزی یا ناسازگاری متریال‌ها | شرایط محیطی، نوع پوشش و شیوه پاک‌سازی پس از نصب را دوباره بررسی کنید. |
| پانل در باد صدا می‌دهد یا حرکت می‌کند | تعداد پیچ کم، درگیری ناکافی، چیدمان اشتباه یا شل بودن اتصال | مسئول فنی باید نقشه اتصال و ظرفیت بیرون‌کشیدگی پیچ را کنترل کند. |
یک تست ساده قبل از نصب چند هزار پیچ
پیش از نصب انبوه، چند پیچ از هر بچ را روی نمونه‌ای با همان ورق و همان ضخامت زیرسازه آزمایش کنید. این تست کارگاهی جای آزمایش‌های فنی یا محاسبات سازه را نمی‌گیرد، اما خطاهای واضح خرید را زود نشان می‌دهد.
- مته باید بدون سر خوردن، سوراخ‌کاری را آغاز کند.
- زمان و فشار سوراخ‌کاری را با نمونه سالم مقایسه کنید.
- پس از عبور مته، درگیری صحیح رزوه با زیرسازه را کنترل کنید.
- پیچ نباید پیش از فشرده کردن واشر، هرز بچرخد.
- بکس باید بدون لقی محسوس روی سر پیچ بنشیند.
- پس از نصب، یکنواختی واشر و بیرون نزدن EPDM را بررسی کنید.
- پوشش اطراف سر، مته و رزوه نباید هنگام نصب پوسته بدهد.
اگر چند پیچ در همین تست اولیه رفتار متفاوتی دارند، نصب انبوه را شروع نکنید. تفاوت شدید زمان سوراخ‌کاری، شکست مته یا کیفیت نامنظم واشر می‌تواند نشانه ناهمگونی بچ باشد.
چک‌لیست کنترل کیفیت برای تحویل پیچ سقفی
| مورد کنترل | چه چیزی را بررسی کنیم؟ | علت اهمیت |
|---|---|---|
| قطر و طول | اندازه واقعی را با سفارش و محدوده گیرایی موردنیاز تطبیق دهید. | جلوگیری از پیچ کوتاه، بلند یا نامناسب برای پانل |
| نوک مته | لبه‌ها باید سالم، متقارن و بدون شکستگی یا پلیسه شدید باشند. | کاهش شکست و اتلاف زمان نصب |
| رزوه | رزوه نباید له‌شده، ناقص یا دارای پوشش پوسته‌شده باشد. | ایجاد درگیری قابل اعتماد در زیرسازه |
| سر پیچ | ابعاد بکس‌خور باید یکنواخت و بدون له‌شدگی باشد. | انتقال درست گشتاور و جلوگیری از لغزش ابزار |
| واشر فلزی | واشر فلزی نباید تاب‌دار، ترک‌خورده یا کج مونتاژ شده باشد. | توزیع یکنواخت فشار روی آب‌بند |
| EPDM | EPDM نباید خشک، ترک‌خورده، بریده یا از واشر جدا شده باشد. | حفظ آب‌بندی اتصال |
| پوشش | روی پوشش نباید زنگ‌زدگی، لکه، پوسته‌شدن یا اختلاف شدید رنگ ببینید. | کاهش خوردگی زودرس |
| بسته‌بندی | تأمین‌کننده باید سایزها، طول‌ها و جنس‌های مختلف را جدا و برچسب‌گذاری کند. | جلوگیری از مخلوط شدن پیچ‌ها در کارگاه |
| مدارک | در پروژه‌های حساس، مشخصات سازنده، اطلاعات پوشش و نتایج آزمون موردنیاز را دریافت کنید. | امکان ردیابی و کنترل ادعاهای فنی |
برای استعلام قیمت چه اطلاعاتی بفرستیم؟
عبارت «پیچ ساندویچ پانل قیمت بدهید» برای یک استعلام دقیق کافی نیست. تأمین‌کننده باید بداند پیچ قرار است چه مجموعه‌ای را به چه زیرسازی متصل کند. اطلاعات زیر احتمال خطای خرید را بسیار کم می‌کند:
| اطلاعات موردنیاز | نمونه قابل استفاده در استعلام |
|---|---|
| نوع کاربرد | اتصال اصلی ساندویچ پانل سقفی به پرلین فولادی |
| ضخامت پانل یا مجموعه | پانل ۸۰ میلی‌متری همراه با فلاشینگ طبق دیتیل |
| جنس و ضخامت زیرسازه | پرلین فولادی با ضخامت ۳ میلی‌متر |
| قطر و محدوده طول | طبق جدول سازنده برای ضخامت اعلام‌شده |
| ظرفیت حفاری | مناسب عبور از ضخامت فلزی واقعی زیرسازه |
| نوع سر | شش‌گوش بکس‌خور |
| نوع واشر | واشر فلزی همراه آب‌بند EPDM با قطر موردنیاز پروژه |
| متریال و پوشش | مناسب فضای باز و شرایط رطوبتی محل پروژه |
| رنگ سر پیچ | RAL یا نمونه رنگ ورق، در صورت نیاز معماری |
| تعداد | تعداد اصلی به‌علاوه مقدار رزرو نصب |
| مدارک یا آزمون | دیتاشیت، مشخصات پوشش یا مدارک کنترل کیفیت موردنیاز |
برای تهیه درخواست خرید رسمی‌تر، مقاله راهنمای نوشتن RFQ خرید عمده پیچ و مهره ساختار کامل مشخصات فنی، تعداد، مدارک و شرایط تحویل را توضیح می‌دهد.
مثال پروژه‌ای؛ انتخاب پیچ برای پانل ۸ سانتی‌متری
فرض کنید نصاب باید ساندویچ پانل سقفی با ضخامت اسمی ۸۰ میلی‌متر را روی پرلین فولادی ببندد. اعلام ضخامت پانل به‌تنهایی کافی نیست. ابتدا محل بستن پیچ روی پروفیل پانل و ضخامت واقعی مجموعه در همان نقطه را مشخص کنید. بعد از آن، ضخامت پرلین، نوع فولاد، محدوده گیرایی پیچ، ظرفیت مته، قطر واشر و شرایط خوردگی پروژه را بررسی کنید.
در منطقه پرباران، کیفیت آب‌بند و مقاومت خوردگی اهمیت بیشتری پیدا می‌کند. پرلین ضخیم نیز به پیچی نیاز دارد که مته آن توان عبور از ضخامت واقعی فولاد را داشته باشد. در گوشه‌ها و لبه‌های سقف، مکش باد می‌تواند بیشتر باشد؛ بنابراین تعداد و چیدمان پیچ‌ها را از نقشه یا طراحی سیستم بگیرید و همه سطح را با فاصله یکسان اجرا نکنید.
در پایان، نصاب چند پیچ از همان محموله را روی نمونه واقعی می‌بندد تا وضعیت حفاری، درگیری رزوه و فشردگی واشر را کنترل کند. این مسیر شاید چند دقیقه بیشتر زمان ببرد، اما از خرید اشتباه چند هزار پیچ و دوباره‌کاری سقف جلوگیری می‌کند.
کدام محصولات بولتیکال برای بررسی اولیه مرتبط‌اند؟
برای شروع می‌توانید خانواده پیچ‌های خودکار و سرمته بولتیکال را بررسی کنید. بولتیکال در این گروه مدل‌های مختلف را برای ورق فلزی، اتصال آب‌بند، زیرسازه فولادی و متریال‌های مقاوم به خوردگی تفکیک کرده است.
برای اتصال آب‌بند ورق به زیرسازه فولادی، صفحه پیچ سرمته شش‌گوش واشردار فولادی به مدل‌های دارای واشر آب‌بندی مربوط است. در محیط‌هایی که مقاومت خوردگی بالاتری لازم است، می‌توان مشخصات پیچ سرمته شش‌گوش واشردار استیل را نیز بررسی کرد. پس از تطبیق ظرفیت حفاری، ضخامت اتصال و شرایط محیطی، مدل نهایی را انتخاب کنید.
اگر پروژه شامل اسکلت و پوشش کامل سوله است، پیچ‌های سقفی را با پیچ‌های اصلی سازه اشتباه نگیرید. مقاله راهنمای انتخاب پیچ و مهره سوله تفاوت اقلام سازه‌ای، پیچ‌های HV و اتصالات پوشش را روشن‌تر می‌کند.
برای استعلام دقیق در بولتیکال: ضخامت پانل یا ورق، جنس و ضخامت زیرسازه، محل مصرف، ظرفیت حفاری موردنیاز، نوع واشر، شرایط محیطی و تعداد را همراه تصویر دیتیل یا نقشه ارسال کنید.
سؤالات متداول درباره پیچ سرمته سقفی واشردار
برای پانل ۵ یا ۸ سانتی‌متری چه طول پیچی بخریم؟
فقط ضخامت اسمی پانل برای تعیین طول کافی نیست. ضخامت واقعی اتصال در محل پیچ، ارتفاع پروفیل، ضخامت زیرسازه، محدوده گیرایی و میزان درگیری رزوه را بررسی کنید. طول نهایی را از جدول سازنده پیچ یا دیتیل اجرایی پانل انتخاب کنید.
آیا هر پیچ ۶.۳ میلی‌متری برای ساندویچ پانل مناسب است؟
خیر. دو پیچ با قطر یکسان می‌توانند طول مته، ظرفیت حفاری، محدوده گیرایی، جنس، رزوه و واشر متفاوتی داشته باشند. قطر فقط یکی از مشخصات انتخاب است.
چه نشانه‌ای فشار بیش از حد روی واشر را نشان می‌دهد؟
اگر EPDM از زیر واشر فلزی بیرون زده، بریده شده یا واشر و ورق تغییر شکل داده‌اند، فشار نصب زیاد بوده است. در حالت مناسب، ابزار نصب آب‌بند را یکنواخت فشرده می‌کند و EPDM از اطراف واشر بیرون نمی‌زند.
چرا مته پیچ روی پرلین می‌سوزد؟
ظرفیت حفاری کمتر از ضخامت پرلین، سرعت یا فشار نامناسب، خروج ناقص براده و کیفیت پایین نوک مته از علت‌های رایج هستند. ضخامت زیرسازه را با دستور نصب همان محصول تطبیق دهید.
آیا پیچ استیل همیشه از پیچ فولادی پوشش‌دار بهتر است؟
خیر. مقاومت خوردگی فقط یکی از معیارهاست. توان حفاری، استحکام، سازگاری با ورق، طراحی مته و شرایط محیطی هم مهم‌اند. برخی پیچ‌های استیل برای حفاری فولاد ضخیم محدودیت دارند یا به طراحی ترکیبی نیاز دارند.
تعداد پیچ موردنیاز برای هر متر ساندویچ پانل چقدر است؟
عدد ثابتی برای همه پروژه‌ها وجود ندارد. عرض پانل، فاصله پرلین، بار باد، ناحیه لبه و گوشه سقف، ارتفاع سازه و ظرفیت اتصال روی تعداد پیچ اثر دارند. تعداد پیچ را از نقشه یا دستور سازنده سیستم پانل استخراج کنید.
پیچ اتصال هم‌پوشانی ورق با پیچ اصلی سقف فرق دارد؟
بله. نصاب از پیچ هم‌پوشانی برای اتصال دو لبه ورق استفاده می‌کند و معمولاً این مدل طول کوتاه‌تری دارد. پیچ اصلی باید ورق یا پانل را به زیرسازه متصل کند و ظرفیت مکانیکی متفاوتی دارد.
جمع‌بندی؛ پیچ سقفی را از روی اتصال انتخاب کنید، نه از روی اسم بازار
پیچ سرمته سقفی واشردار قطعه کوچکی است، اما روی سه موضوع مهم اثر می‌گذارد: نگهداری ورق یا پانل، مقاومت در برابر باد و آب‌بندی محل اتصال. انتخاب اشتباه ممکن است همان روز نصب مته را بشکند یا چند ماه بعد به نشتی و خوردگی منجر شود.
برای خرید مطمئن، ابتدا نوع اتصال و زیرسازه را مشخص کنید. سپس طول و محدوده گیرایی، ظرفیت حفاری، جنس و پوشش، نوع واشر و روش نصب را بررسی کنید. تعداد و محل پیچ‌ها را نیز از نقشه یا دیتیل سازنده بگیرید. این اطلاعات، استعلام را دقیق‌تر می‌کند و احتمال خرید پیچ کوتاه، مته نامناسب یا واشر ضعیف را پایین می‌آورد.
