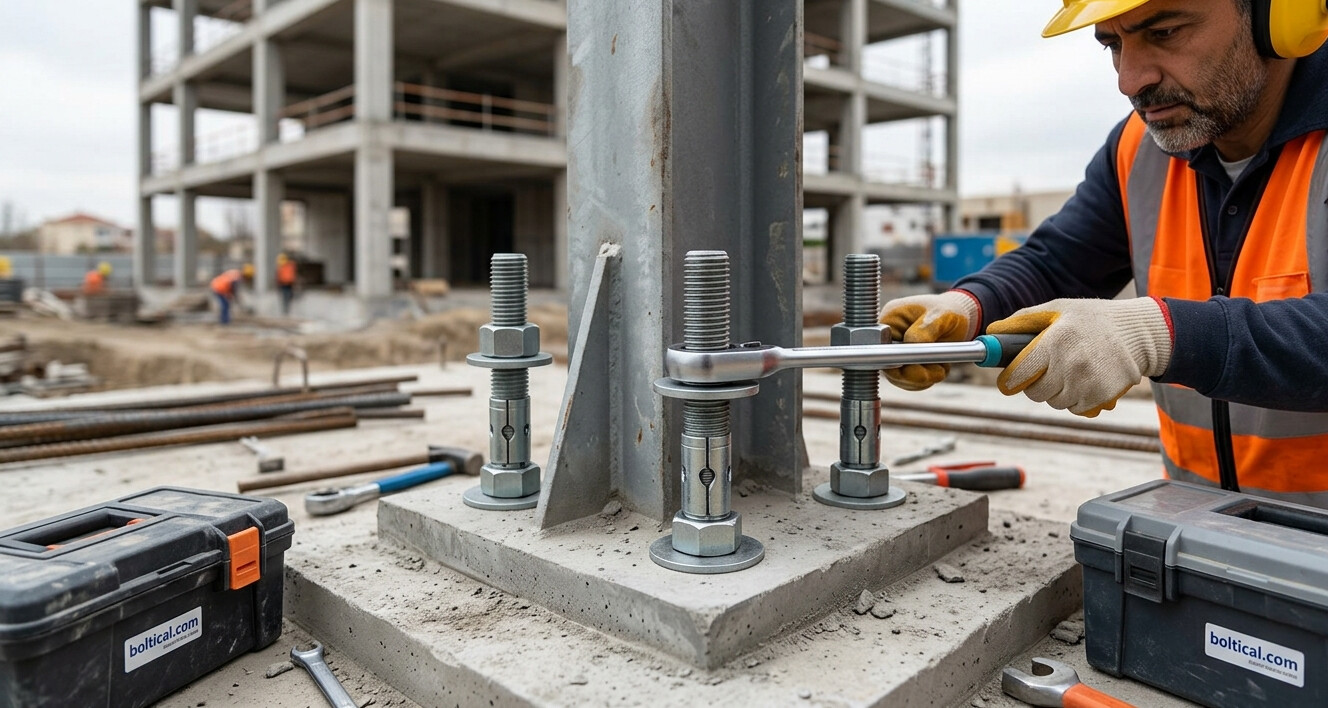

محاسبات ظرفیت باربری انکربولت در بتن؛ فرمول‌ها، مودهای شکست و الزامات ACI 318

گاهی در یک پروژه همه‌چیز روی کاغذ درست به نظر می‌رسد: چهار انکر M16 انتخاب شده، بتن هم مقاومت مناسبی دارد و صفحه اتصال ضخیم است. اما هنگام کنترل نهایی مشخص می‌شود دو انکر بیش از حد به لبه بتن نزدیک‌اند، عمق کاشت واقعی کمتر از مقدار فرض‌شده است یا محصول انتخاب‌شده اصلاً برای بتن ترک‌دار تأیید نشده است. در چنین شرایطی، بزرگ‌تر کردن قطر انکر الزاماً مشکل را حل نمی‌کند.

محاسبه ظرفیت باربری انکربولت در بتن فقط محاسبه مقاومت خود بولت نیست. ظرفیت نهایی یک اتصال به بتن، نوع انکر، مقاومت و وضعیت ترک بتن، عمق مؤثر کاشت، فاصله از لبه، فاصله بین انکرها، نوع بار، نحوه نصب و مشخصات محصول وابسته است.

اگر پروژه هنوز در مرحله انتخاب یا خرید است، ابتدا می‌توانید خانواده انواع انکر بولت و بولت مهاری را بررسی کنید. اما برای اتصال باربر سازه‌ای، تجهیز سنگین، بار لرزه‌ای یا هر کاربردی که خرابی آن خطر جانی یا مالی ایجاد می‌کند، طراحی نهایی باید توسط مهندس محاسب و بر اساس نسخه آیین‌نامه مورد استفاده پروژه و دیتای تأییدشده همان انکر انجام شود.

قبل از محاسبه ظرفیت انکربولت چه اطلاعاتی لازم داریم؟

یکی از مشکلات رایج در استعلام‌های بازار این است که خریدار فقط می‌گوید «رول بولت M12» یا «انکر M16» می‌خواهم. قطر مهم است، اما برای تعیین ظرفیت کافی نیست. دو انکر با قطر یکسان می‌توانند به دلیل اختلاف در عمق کاشت، نوع بتن یا فاصله از لبه ظرفیت کاملاً متفاوتی داشته باشند.

قبل از هر محاسبه، حداقل ورودی‌های زیر باید مشخص باشند:

اگر هنوز مشخص نیست پروژه به انکر مکانیکی یا سیستم چسبی نیاز دارد، مقاله تفاوت انکر بولت مکانیکی و شیمیایی نقطه شروع مناسب‌تری برای انتخاب نوع سیستم است.

اصل مهم ACI: ظرفیت انکر برابر یک فرمول واحد نیست

در طراحی انکر، ابتدا بار موردنیاز اتصال تعیین می‌شود و سپس تمام مودهای شکست مرتبط کنترل می‌شوند. ظرفیت طراحی اتصال از مودی می‌آید که زودتر از بقیه به حد خود برسد.

به زبان ساده، اگر فولاد انکر بتواند 100 کیلونیوتن تحمل کند اما بتن اطراف آن در 55 کیلونیوتن بشکند، ظرفیت اتصال را نمی‌توان 100 کیلونیوتن در نظر گرفت.

در ACI 318، کنترل‌ها به‌طور کلی در دو خانواده کشش و برش انجام می‌شوند و سپس اندرکنش این دو نیرو بررسی می‌شود.

مودهای شکست انکربولت تحت بار کششی

تحت نیروی کششی، بسته به نوع انکر و هندسه اتصال چند حالت شکست می‌تواند کنترل‌کننده باشد.

ظرفیت کششی فولاد انکربولت

یکی از ساده‌ترین کنترل‌ها، مقاومت خود فولاد در کشش است. ظرفیت اسمی فولاد برای یک انکر به‌صورت کلی از رابطه زیر به دست می‌آید:

N_sa = A_se,N × f_uta

• N_sa: مقاومت اسمی فولاد انکر در کشش
• A_se,N: سطح مقطع مؤثر انکر در کشش
• f_uta: مقاومت کششی نهایی فولاد انکر

این مقدار هنوز «ظرفیت مجاز پروژه» نیست. ضریب کاهش مقاومت، ترکیب بار و سایر الزامات طراحی باید مطابق آیین‌نامه اعمال شوند. ضمن اینکه ممکن است بتن خیلی زودتر از فولاد کنترل‌کننده شود.

شکست مخروطی بتن؛ چرا عمق کاشت این‌قدر مهم است؟

در بسیاری از اتصالات، انکر از نظر فولادی هنوز ظرفیت دارد اما بتن اطراف آن زودتر می‌شکند. همین موضوع دلیل اهمیت زیاد عمق مؤثر کاشت است.

ساختار پایه رابطه شکست بتن در کشش را می‌توان به شکل زیر دید:

N_b ∝ √f’c × h_ef^1.5

در رابطه کامل آیین‌نامه، ضریب نوع انکر، نوع بتن و سیستم واحدها نیز وارد می‌شود. سپس برای تبدیل مقاومت پایه یک انکر به ظرفیت واقعی تک‌انکر یا گروه انکر، عواملی مثل مساحت مؤثر شکست، فاصله لبه، فاصله انکرها و ترک بتن اعمال می‌شوند.

به همین دلیل، رابطه بالا را باید برای درک اثر f’c و h_ef دید؛ نه به‌عنوان فرمول مستقل طراحی.

نکته مهم: افزایش عمق کاشت می‌تواند اثر زیادی روی شکست بتن داشته باشد، اما نمی‌توان عمق را بدون محدودیت افزایش داد. محدوده مجاز کاشت، قطر سوراخ، ضخامت عضو، نوع انکر و دیتای تأییدشده محصول باید هم‌زمان کنترل شوند.

فاصله از لبه و فاصله بین انکرها؛ عدد ثابت حفظ نکنید

یکی از سوءبرداشت‌های رایج این است که گفته شود «فاصله انکرها همیشه باید 3h_ef و فاصله لبه همیشه 1.5h_ef باشد». این اعداد در مدل هندسی شکست بتن اهمیت دارند، اما نباید آن‌ها را به‌عنوان حداقل اجرایی ثابت برای تمام سیستم‌های انکر استفاده کرد.

حداقل فاصله نصب، فاصله از لبه و ضخامت عضو به نوع انکر، مکانیزم عملکرد، شرایط بتن و الزامات استاندارد یا ارزیابی محصول بستگی دارد.

اگر انکرها به هم نزدیک باشند، سطوح شکست آن‌ها با یکدیگر تداخل می‌کنند. اگر انکر نزدیک لبه باشد، سطح کامل شکست بتن نمی‌تواند تشکیل شود. در هر دو حالت ظرفیت گروه کاهش پیدا می‌کند.

برای انکر صفحه ستون، این موضوع مستقیماً با جانمایی سوراخ‌های بیس‌پلیت و ابعاد فونداسیون ارتباط دارد. مقاله انتخاب قطر و عمق کاشت انکر بولت صفحه ستون این کاربرد را جداگانه بررسی می‌کند.

Pull-out در انکرهای مکانیکی؛ دیتاشیت محصول را جای فرمول نگذارید

در انکرهای مکانیکی پس‌نصب، ظرفیت فقط از قطر بولت به دست نمی‌آید. مکانیزم گوه، غلاف، پیچ یا Undercut، نحوه انتقال نیرو را تغییر می‌دهد.

برای مثال رول بولت گوه‌ای بتن ( انکر بولت مکانیکی) با سفت شدن مهره و درگیر شدن مکانیزم انتهایی در بتن مهار می‌شود. ظرفیت واقعی چنین محصولی باید بر اساس داده فنی و Qualification همان سیستم بررسی شود.

قطر اشتباه مته، عمق ناکافی سوراخ، گشتاور نصب نادرست یا بتن نامناسب می‌تواند نتیجه واقعی را به‌طور محسوسی تغییر دهد. برای شناخت تفاوت مدل‌های رایج مکانیکی، راهنمای تفاوت رول بولت HSA، HST و غلافی نیز مفید است.

انکر شیمیایی؛ ظرفیت Bond را جداگانه کنترل کنید

در انکرهای چسبی، نمی‌توان فقط فرمول شکست مخروطی بتن را محاسبه کرد و نتیجه را ظرفیت نهایی دانست. اتصال ممکن است از مرز چسب و بتن یا چسب و میله رزوه‌دار کنترل شود.

مقاومت Bond به نوع رزین، قطر بولت، عمق کاشت، وضعیت ترک بتن، دما، زمان گیرش، سوراخ‌کاری و روش تمیزکاری وابسته است. برای بارهای ماندگار نیز رفتار بلندمدت و خزش چسب اهمیت دارد.

به همین دلیل در طراحی انکر شیمیایی باید از دیتای Qualification همان محصول استفاده شود؛ نه یک عدد عمومی برای «چسب کاشت». ACI 355.4 نیز Qualification انکرهای چسبی را برای شرایطی مثل بتن ترک‌دار، بار لرزه‌ای، بار ماندگار، دما و محیط مهاجم بررسی می‌کند.

برای بخش اجرایی، مقاله نحوه کاشت پیچ و میلگرد با انکر شیمیایی جزئیات سوراخ‌کاری، تزریق و کنترل اجرای سیستم چسبی را توضیح می‌دهد.

مودهای شکست انکربولت تحت بار برشی

وقتی اتصال نیروی افقی تحمل می‌کند، حداقل سه مسیر اصلی باید بررسی شوند:

• گسیختگی فولاد در برش
• شکست لبه بتن یا Concrete Edge Breakout
• Concrete Pryout

مقاومت فولاد در برش

برای بسیاری از انکرهای بولتی رایج، ساختار رابطه مقاومت اسمی فولاد در برش به شکل زیر است:

V_sa = 0.6 × A_se,V × f_uta

اما این رابطه را نباید بدون توجه به نوع انکر برای همه محصولات استفاده کرد. برای بعضی انواع Cast-in یا انکرهایی که غلاف آن‌ها از صفحه برش عبور می‌کند، ضابطه می‌تواند متفاوت باشد. نسخه آیین‌نامه و نوع دقیق انکر تعیین‌کننده است.

شکست لبه بتن در برش

اگر نیروی برشی به سمت یک لبه آزاد بتن اعمال شود، ممکن است بتن قبل از فولاد جدا شود. این حالت به فاصله انکر از لبه، جهت نیرو، عمق کاشت، قطر انکر، ضخامت عضو و آرایش گروه انکرها حساس است.

در این شرایط، افزایش قطر انکر همیشه پاسخ درست نیست. تغییر محل سوراخ، بزرگ‌تر کردن صفحه اتصال، افزایش تعداد انکرها یا استفاده از جزئیات انتقال برش دیگر ممکن است مؤثرتر باشد.

Pryout چیست؟

Pryout زمانی مطرح می‌شود که نیروی برشی، انکر را به‌صورت اهرمی درگیر کند و بخشی از بتن پشت انکر کنده شود. این مود در انکرهای نسبتاً کم‌عمق اهمیت بیشتری پیدا می‌کند و در ACI به ظرفیت شکست بتن در کشش مرتبط می‌شود.

کشش و برش هم‌زمان؛ کنترل جداگانه کافی نیست

اتصالات واقعی معمولاً فقط کشش یا فقط برش ندارند. صفحه پایه ماشین‌آلات، براکت، ساپورت، سازه فلزی یا تجهیزات ارتعاشی می‌توانند هر دو نیرو را هم‌زمان به انکر منتقل کنند.

در چنین حالتی ابتدا ظرفیت طراحی کششی و برشی تعیین می‌شود و سپس اندرکنش آن‌ها طبق بخش مربوط به نسخه ACI مورد استفاده پروژه کنترل می‌شود. استفاده از یک رابطه ساده عمومی بدون مشخص کردن نسخه آیین‌نامه و نوع انکر می‌تواند گمراه‌کننده باشد.

در نصب پمپ، کمپرسور و تجهیزات دوار، علاوه بر بار استاتیکی باید به ارتعاش، سیکل بار و جزئیات نصب نیز توجه کرد. مقاله انتخاب انکر بولت برای پمپ، کمپرسور و مخازن صنعتی این سناریو را جداگانه بررسی می‌کند.

ACI 318، ACI 355.2 و ACI 355.4 چه تفاوتی دارند؟

این سه مرجع نقش یکسانی ندارند و بهتر است در مقاله و پروژه از هم تفکیک شوند:

در یک پروژه واقعی ممکن است علاوه بر این استانداردها، ضوابط قرارداد، مقررات ملی ساختمان، گزارش ارزیابی محصول و دیتاشیت سازنده نیز الزام‌آور باشند. همیشه نسخه‌ای را مبنا قرار دهید که در مدارک پروژه مشخص شده است.

نصب بخشی از ظرفیت انکر است

یکی از مهم‌ترین تفاوت‌های انکر با پیچ معمولی این است که کیفیت بستر و نصب مستقیماً در عملکرد نهایی وارد می‌شوند. محصول خوب با اجرای بد می‌تواند اتصال بدی بسازد.

• قطر مته: باید مطابق دستورالعمل همان انکر باشد.
• عمق سوراخ: عمق واقعی کاشت باید با مقدار طراحی و دیتاشیت هماهنگ باشد.
• تمیزکاری: مخصوصاً در سیستم‌های چسبی، روش تمیزکاری باید دقیقاً مطابق دستورالعمل تأییدشده محصول باشد.
• گشتاور نصب: در انکرهای Torque-Controlled، کم یا زیاد بستن می‌تواند عملکرد را تغییر دهد.
• وضعیت بتن: بتن پوک، ترک‌خورده، آسیب‌دیده یا دارای حفره نیاز به بررسی جداگانه دارد.
• فاصله لبه: محل واقعی سوراخ باید با نقشه طراحی تطبیق داده شود.

اگر تمرکز پروژه روی رول بولت مکانیکی است، مقاله اشتباهات رایج در نصب رول بولت برای ناظر و مجری کاربردی‌تر است.

بعد از محاسبه، چطور به محصول قابل خرید برسیم؟

محاسبه باید در نهایت به یک Specification قابل خرید تبدیل شود. عبارتی مثل «انکر M16» هنوز برای خرید کافی نیست.

چک‌لیست RFQ برای انکر بولت

اگر می‌خواهید تأمین‌کننده بتواند سریع‌تر گزینه‌های قابل خرید را بررسی کند، این اطلاعات را همراه استعلام بفرستید:

• نوع پروژه و قطعه قابل نصب
• نوع و مقاومت بتن
• ترک‌دار یا بدون ترک بودن بتن در صورت مشخص بودن
• بار کششی و برشی طراحی
• تعداد انکر در هر اتصال
• فاصله انکرها از یکدیگر
• فاصله تا لبه بتن
• ضخامت صفحه یا قطعه فلزی
• محدودیت عمق سوراخ یا کاشت
• شرایط محیطی و نیاز به پوشش
• الزام لرزه‌ای یا بار دینامیکی
• استاندارد و گزارش فنی موردنیاز پروژه

برای خرید، وظیفه تأمین‌کننده انتخاب میان محصولات موجود و ارائه مشخصات فنی آن‌هاست؛ اما تعیین ظرفیت نهایی و تأیید اتصال باربر باید در مسئولیت طراح پروژه باقی بماند.

اشتباهات رایج در محاسبه ظرفیت انکربولت

1. انتخاب فقط بر اساس قطر: M16 بودن به‌تنهایی ظرفیت اتصال را تعیین نمی‌کند.
2. استفاده مستقیم از عدد کاتالوگ: عدد ظرفیت باید همراه شرایط آزمون و دیتاشیت خوانده شود.
3. نادیده گرفتن ترک بتن: محصول تأییدشده فقط برای بتن بدون ترک را نباید خودکار برای بتن ترک‌دار استفاده کرد.
4. استفاده از حداقل فاصله ثابت برای همه انکرها: Spacing و Edge Distance به سیستم و استاندارد محصول وابسته‌اند.
5. کنترل نکردن گروه انکرها: ظرفیت چهار انکر نزدیک به هم الزاماً چهار برابر یک انکر نیست.
6. فراموش کردن مود Adhesive Bond: در سیستم شیمیایی، شکست چسب می‌تواند کنترل‌کننده باشد.
7. بی‌توجهی به نصب: سوراخ و اجرای غلط می‌تواند فرضیات طراحی را بی‌اعتبار کند.
8. نادیده گرفتن خوردگی: کاهش سطح مقطع یا تخریب طولانی‌مدت می‌تواند عملکرد اتصال را تغییر دهد.


• برای مشاهده و بررسی انواع انکربولت و بولت های مهاری وارد این صفحه شوید
• برای بررسی سایز و ابعاد و خرید انکرهای کاشت در فوندانسیون انکر های J L را بررسی کنید
• برای خرید انکر بولت مکانیکی ( رول بولت ) این صفحه محصول را بررسی کنید
• برای خرید انکر بولت های ضربه ی یا رزوه داخلی وارد این صفحه شوید.

چه زمانی محاسبه سرانگشتی کافی نیست؟

اگر انکر بخشی از مسیر بار سازه‌ای است، تجهیز سنگین را مهار می‌کند، سقوط آن خطر جانی دارد، بار لرزه‌ای یا ارتعاشی دارد، نزدیک لبه بتن نصب می‌شود یا از سیستم شیمیایی تحت بار ماندگار استفاده می‌کند، انتخاب بر اساس تجربه بازار یا جدول عمومی کافی نیست.

در این شرایط مهندس باید تمام مودهای شکست، ترکیب بار، ضرایب کاهش مقاومت، وضعیت بتن، هندسه گروه و Qualification محصول را بر اساس مدارک پروژه کنترل کند.

سوالات متداول درباره ظرفیت باربری انکربولت

آیا قطر بیشتر همیشه ظرفیت بیشتری ایجاد می‌کند؟

خیر. قطر بزرگ‌تر معمولاً مقاومت فولاد را افزایش می‌دهد، اما اگر شکست بتن، فاصله لبه یا Bond کنترل‌کننده باشد، افزایش قطر ممکن است تأثیر مورد انتظار را نداشته باشد.

مهم‌ترین عامل در ظرفیت کششی انکر چیست؟

یک عامل واحد وجود ندارد. نوع انکر، عمق کاشت، مقاومت و وضعیت ترک بتن، فاصله از لبه و آرایش گروه همگی می‌توانند کنترل‌کننده شوند.

آیا ظرفیت درج‌شده در کاتالوگ همان ظرفیت قابل استفاده در پروژه است؟

نه لزوماً. باید مشخص شود عدد کاتالوگ Nominal، Design، Recommended یا حاصل شرایط آزمون خاص است و بتن، فاصله‌ها، دما و روش نصب پروژه با همان شرایط تطابق دارند یا خیر.

انکر شیمیایی ظرفیت بیشتری از رول بولت دارد؟

نمی‌توان یک حکم کلی داد. ظرفیت به محصول، قطر، عمق کاشت، بتن، هندسه اتصال و شرایط بار وابسته است. هر دو سیستم می‌توانند در محدوده طراحی خود ظرفیت بالایی داشته باشند.

برای بتن ترک‌دار چه انکری مناسب است؟

باید انکری انتخاب شود که Qualification آن استفاده در بتن ترک‌دار را پوشش دهد. صرف اینکه یک محصول در بتن معمولی مقاومت بالایی دارد، برای این تصمیم کافی نیست.

ACI 318 برای انکر مکانیکی و شیمیایی هر دو کاربرد دارد؟

Chapter 17 ACI 318 الزامات طراحی Anchoring to Concrete را پوشش می‌دهد. برای Qualification انکرهای پس‌نصب مکانیکی و چسبی نیز استانداردهای ACI 355.2 و ACI 355.4 به‌صورت جداگانه استفاده می‌شوند.

جمع‌بندی؛ ظرفیت انکر را از ضعیف‌ترین مود شکست پیدا کنید

در محاسبات ظرفیت باربری انکربولت، سؤال اصلی این نیست که «انکر M12 چند کیلو تحمل می‌کند؟». سؤال درست این است که این انکر مشخص، با این عمق کاشت، در این بتن، با این فاصله از لبه و تحت این ترکیب بار، از کدام مود شکست کنترل می‌شود.

ابتدا فولاد را کنترل کنید، سپس شکست بتن، Pull-out یا Bond، شکست لبه و Pryout را بررسی کنید و در نهایت اندرکنش کشش و برش را مطابق آیین‌نامه بسنجید. برای انکرهای پس‌نصب نیز دیتای Qualification و دستورالعمل نصب خود محصول بخشی از فرآیند طراحی است.
