یکی از بزرگترین چالشهای مهندسان مکانیک و طراحان سازههای فلزی، ایجاد رزوههای مستحکم و باکیفیت بر روی ورقهای فلزی نازک (با ضخامت زیر ۳ میلیمتر)، لولهها یا پروفیلهای قوطی توخالی است. در این قطعات کمضخامت، امکان ایجاد رزوه مستقیم با قلاویز وجود ندارد؛ زیرا تعداد دندهها بسیار محدود خواهد بود و با اولین گشتاور آچار، رزوهها کچل شده و اتصال هرز میگردد. از طرفی، جوش دادن یک مهره معمولی به پشت ورق، علاوه بر ظاهر زشت، نیازمند دسترسی به پشت کار است که در قوطیهای بسته عملاً غیرممکن ارزیابی میشود. در اینجاست که ابزاری نوین به نام مهره پرچی (Rivet Nut) وارد میدان میشود تا انقلابی بزرگ در صنعت اتصالات مدرن برپا کند.
بخش اول: مهره پرچی چیست و مکانیزم عملکرد آن چگونه است؟
مهره پرچی یک استوانه توخالی رزوه شده است که بخشی از بدنه بیرونی آن صاف یا کنگرهدار بوده و انتهای آن به یک لبه یا فلنج منتهی میشود. این قطعه به گونهای طراحی شده است که از یک سمت کار (بدون نیاز به دسترسی به پشت ورق یا اصطلاحاً به صورت Blind) درون سوراخ ایجاد شده قرار میگیرد. با استفاده از دستگاه مهره پرچکن، بخش بدون رزوه استوانه دچار تغییر شکل پلاستیک شده و پشت ورق متورم میشود. این تورم، ورق فلزی را میان لبهٔ مهره و بدنه دفرمه شده قفل میکند. در نتیجه، یک رزوه مادگی فوقالعاده مستحکم و دائمی بر روی یک ورق نازک پدید میآید که آماده پذیرش پیچهای ششگوش یا آلن استاندارد است.
بخش دوم: کالبدشکافی هندسی؛ انواع مهره پرچی بر اساس ساختار بدنه و لبه
تنوع هندسی در فرآیند تولید مهرههای پرچی به مهندسان اجازه میدهد تا متناسب با بار وارده و نوع ورق، قطعه مناسب را انتخاب کنند. این قطعات بر اساس دو پارامتر اصلی دستهبندی میشوند:
۱. انواع مهره بر اساس هندسه بدنه بیرونی
- بدنه ساده و گرد (Smooth Body): برای کاربردهای عمومی که گشتاور چرخشی پیچ ناچیز است، استفاده میشود. نصب آن بسیار سریع است اما مقاومت کمی در برابر چرخیدن مهره درون سوراخ دارد.
- بدنه کنگرهدار (Knurled Body): روی بدنه بیرونی این مهرهها شیارهای عمودی ریزی وجود دارد. این کنگرهها پس از پرچ شدن، درون گوشت ورق فلزی درگیر میشوند و مقاومت گشتاوری (Anti-Rotation) مهره را در برابر شل و سفت شدنهای مداوم پیچ تا حد زیادی بالا میبرند.
- بدنه ششگوش (Hexagonal Body): شاهکار مهندسی برای بارهای گشتاوری سنگین! برای نصب این قطعه باید سوراخ ورق با سنبه ششگوش ایجاد شود. هندسه ششوجهی این بدنه، چرخیدن مهره را درون سوراخ ۱۰۰٪ غیرممکن میکند.
۲. انواع مهره بر اساس ساختار لبه (فلنج)
- لبهدار استاندارد (Flat Head): این مدل یک لبه پهن روی ورق ایجاد میکند که باعث توزیع عالی بار کششی میشود و از فرورفتن مهره درون ورقهای نرم مثل آلومینیوم جلوگیری مینماید.
- مینیلبه یا لبه باریک (Countersunk / Reduced Head): لبه این مهرهها بسیار نازک است. این ویژگی به مهندس طراح اجازه میدهد بدون نیاز به خزینهکاری، پس از پرچ کردن مهره، سطحی کاملاً صاف و همباد با ورق (Flush Surface) داشته باشد تا قطعه بعدی بدون فاصله روی آن بنشیند.
بخش سوم: تنوع متالورژیکی؛ مهرههای پرچی از چه آلیاژهایی ساخته میشوند؟
جنس آلیاژ مهره پرچی باید تعادلی دقیق میان دو ویژگی متضاد برقرار کند: سختی رزوههای داخلی برای تحمل بار پیچ، و انعطافپذیری بدنه بیرونی برای دفرمه شدن بدون ترک خوردن در زمان پرچ کاری. سه متریال اصلی بازار عبارتند از:
۱. فولاد کربنی گالوانیزه (Steel)
پرمصرفترین نوع در صنایع شاسیسازی و لوازم خانگی است. این مهرهها پس از تولید، تحت فرآیند آبکاری روی (Zinc Plating) قرار میگیرند تا مقاومت به خوردگی اتمسفری آنها تامین شود. ما استانداردهای این پوشش را در مقاله روشهای آبکاری و پوششدهی پیچ و مهره کالبدشکافی کردهایم.
۲. استنلس استیل (گریدهای ۳۰۴ و ۳۱۶)
در صنایع غذایی، دارویی و بدنه خودروهای مدرن که در معرض رطوبت شدید هستند، مهره پرچی استیل به دلیل مقاومت متالورژیکی ذاتی در برابر اکسیداسیون، جایگزینی ندارد. این رده مقاومت فوقالعاده بالایی در برابر پدیده شکست خستگی دارد که جزئیات ساختاری آن در مستند علمی چرا پیچها میشکنند قابل بازخوانی است.
۳. آلومینیوم (Aluminium)
سبکترین گرید ممکن که بیشتر در صنایع هوافضا، ساخت هواپیماهای بدون سرنشین و پنلهای خورشیدی کاربرد دارد. پرچ کاری این گرید به نیروی بسیار کمی نیاز دارد و خطر خوردگی گالوانیکی را در اتصال صفحات آلومینیومی به صفر میرساند.
بخش چهارم: جدول مشخصات هندسی و کدهای ابعادی مهره پرچی استاندارد
مهندسان ناظر و دپارتمانهای خرید برای انتخاب دقیق متهٔ سوراخکاری و ضخامت ورق مجاز، باید به کدهای ابعادی استاندارد قطعه تسلط داشته باشند. جدول زیر راهنمای فنی مهرههای پرچی گالوانیزه لبهدار است:
| سایز رزوه داخلی (Metric) | قطر بیرونی بدنه (میلیمتر) | سایز مته سوراخکاری (میلیمتر) | محدوده ضخامت ورق مجاز (Grip Range) | بیشترین کاربرد صنعتی و کارگاهی |
|---|---|---|---|---|
| M3 | ۴.۹ | ۵.۰ | ۰.۵ الی ۱.۵ میلیمتر | بردهای الکترونیکی، ساخت باکس تجهیزات ابزار دقیق و پزشکی |
| M4 | ۵.۹ | ۶.۰ | ۰.۵ الی ۲.۰ میلیمتر | صنایع لوازم خانگی، هود، اجاق گاز و کیسهای کامپیوتری |
| M5 | ۶.۹ | ۷.۰ | ۰.۵ الی ۲.۵ میلیمتر | داشبورد و تریم داخلی خودرو، تابلوهای برق سبک کارگاهی |
| M6 | ۸.۹ | ۹.۰ | ۰.۷ الی ۳.۰ میلیمتر | شاسیسازی، دکلهای سبک، کابینتهای صنعتی و دکوراسیون |
| M8 | ۱۰.۹ | ۱۱.۰ | ۱.۰ الی ۳.۵ میلیمتر | اتصال فریمهای فلزی، بدنه خودروهای سنگین و واگنهای قطار |
| M10 | ۱۲.۹ | ۱۳.۰ | ۱.۰ الی ۴.۰ میلیمتر | سازههای فلزی سنگین، ماشینآلات راهسازی و اتصالات نیروگاهی |
نکته فنی برای طراحان سازه: گام دنده داخلی این مهرهها بر اساس سیستم متریک استاندارد (ISO Coarse Thread) طراحی میشود. برای تطبیق اصطلاحات گام و دندهکاری این قطعات میتوانید به واژهنامه تخصصی اتصالات و رزوههای مهندسی مراجعه فرمایید و کدهای پیچهای متناظر را در فروشگاه پیچ شش گوش بولتیکال بررسی نمایید.
بخش پنجم: مراحل نصب کارگاهی؛ مهره پرچی چگونه اجرا میشود؟
اجرای بدون نقص این اتصال هوشمند، نیازمند طی کردن چهار گام ساده اما مهندسی شده است که خطای اپراتور را به حداقل میرساند:
- سوراخکاری کالیبره: ابتدا با متهٔ همسایز با قطر بیرونی مهره (طبق جدول بالا)، ورق فلزی را سوراخ کرده و پلیسههای آن را کاملاً پاک میکنیم. تلرانس سوراخ نباید بیش از ۰.۱ میلیمتر باشد.

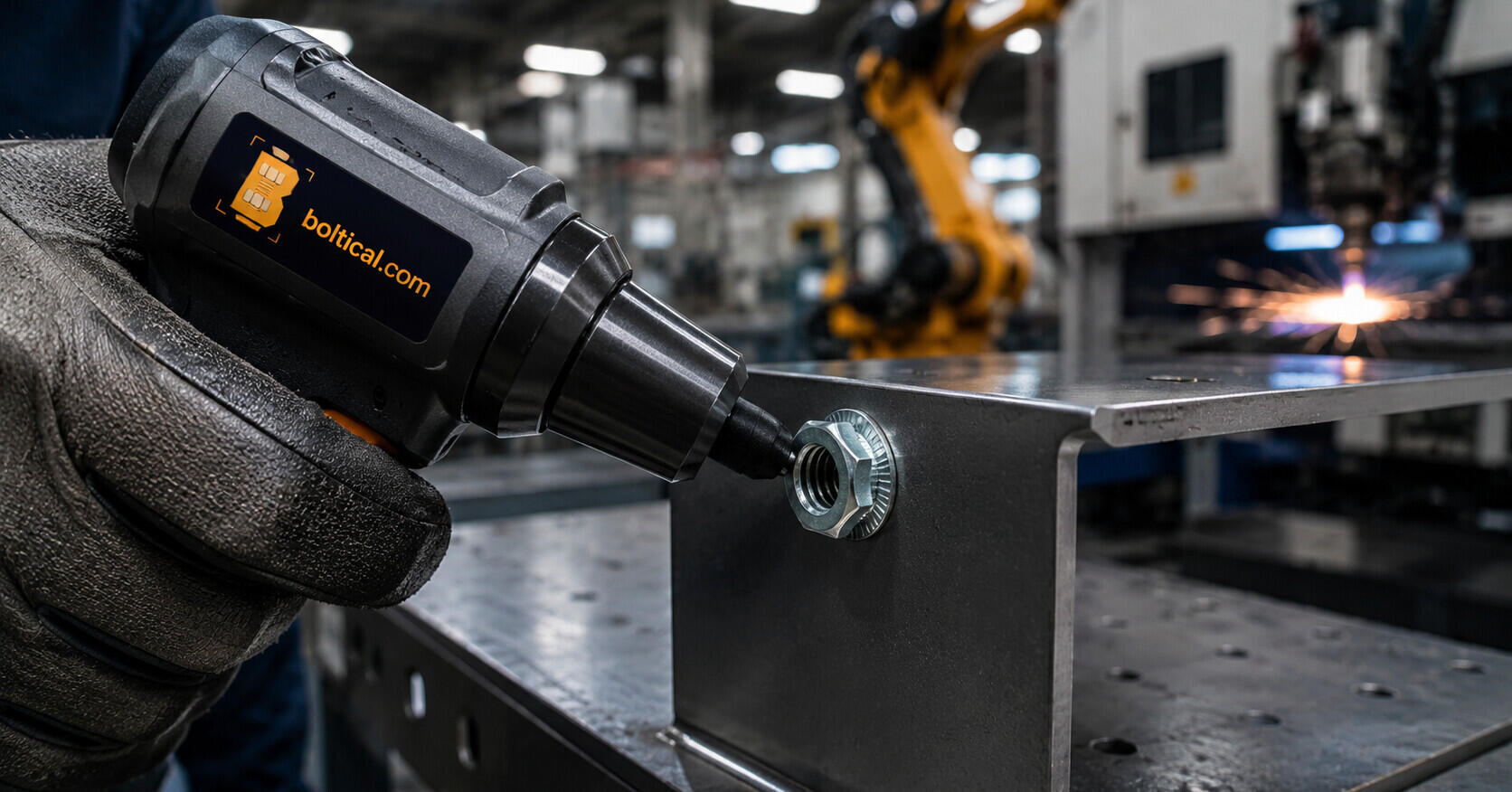

- پیچاندن مهره روی مندریل: مهره پرچی را روی پیچ پیشبرنده (Mandrel) دستگاه پرچکن (دستگاهی دستی، پنوماتیکی یا شارژی) تا انتها میپیچانیم.
- استقرار و اعمال نیرو: مهره را درون سوراخ ورق وارد کرده و ابزار را کاملاً عمود بر ورق نگه میداریم. با فشردن ماشه یا اهکام دستگاه، مندریل به سمت عقب کشیده میشود. این عمل بخش بدون رزوه مهره را مچلو و دفرمه کرده و پشت ورق قفل میکند.
- خروج دستگاه: در نهایت، دستگاه پرچکن با چرخش معکوس مندریل از درون مهره خارج میشود و یک رزوه مستحکم آماده و تمیز را برای بستن انواع پیچ و واشر بر جای میگذارد.
- عدم آسیب به پوشش سطحی: فرآیند جوشکاری حرارت شدیدی ایجاد میکند که رنگ یا آبکاری گالوانیزه ورق را میسوزاند و بستر خوردگی را فراهم میسازد؛ اما پرچ کاری یک فرآیند کاملاً سرد مکانیکی است.
- سرعت فوقالعاده بالا: یک اپراتور نیمهماهر با دستگاه پنوماتیک میتواند در هر دقیقه بیش از ۱۵ مهره پرچی را با دقت کامل نصب کند.
- اتصال مواد غیرهمجنس: با این روش میتوان روی ورقهای پلاستیکی، فایبرگلاس یا کامپوزیتها نیز رزوههای فلزی ایجاد کرد؛ کاری که با جوشکاری مطلقاً غیرممکن است.
البته در سازههای سنگین عمرانی که تحت بارهای دینامیکی عظیم باد یا زلزله قرار دارند (مانند دکلها)، استفاده از این قطعات ظریف ممنوع است و طراحان عمران باید از سیستمهای اتصالات پرمقاومت بهره بگیرند که ضوابط محاسباتی آنها در مستند تخصصی پیچ و مهره و اتصالات دکلهای مخابراتی تبیین شده است.
بخش هفتم: راهنمای خرید عمده و استعلام قیمت مهره پرچی در تهران
بورس اصلی توزیع این کالا در پایتخت، بازارهای حسنآباد (برای مصارف خرد و ابزارآلات پرچ) و مجتمعهای مدرن آهنمکان و شادآباد برای تدارکات عمده است. ما ویژگیهای ترافیکی این مناطق را در گزارش مرکز فروش پیچ و مهره در تهران مدون کردهایم. قیمتگذاری این قطعات برخلاف ردههای سنگین که در مستند قیمت پیچ و مهره کیلویی کالبدشکافی شد، کاملاً دانهای و بر اساس تیراژ بستهبندی کارخانهای محاسبه میشود.
برای پروژههای ثابت ساختمانی که نیاز به کاشتارهای دائمی در بتن دارند نیز، کارفرمایان باید وضعیت انکرهای مدرن را در مقاله انکربولت مکانیکی و شیمیایی؛ کدام برای بتن بهتر است؟ بررسی کرده و محصولات را در فروشگاه انکربولت بولتیکال رصد نمایند.
نتیجهگیری: همگام با تحول ساختار تولید در بولتیکال
تحلیل کارگاهی و صنعتی اثبات میکند که مهره پرچی صرفاً یک اکسسوری ساده نیست؛ بلکه یک راهکار مهندسی استراتژیک برای افزایش سرعت مونتاژ، کاهش هزینههای پرداخت سطحی و ارتقای چشمگیر کیفیت اتصالات در ورقهای نازک و پروفیلهای بسته به شمار میرود. پلتفرم علمی و بازرگانی بولتیکال با تکیه بر زنجیره تأمین بینالمللی خود، انواع مهرههای پرچی ساده، کنگرهدار و ششگوش را در گریدهای استیل، فولادی و آلومینیومی همراه با بالاترین استانداردهای ابعادی عرضه مینماید تا خطوط تولید صنایع کشور بدون کوچکترین وقفه به کار خود ادامه دهند. برای دریافت کاتالوگ فنی، استعلام قیمت عمده و مشاوره کارشناسی، هماکنون به صفحه اصلی بولتیکال مراجعه فرمایید و دپارتمان تدارکات خود را ارتقا دهید.
