در پروژههای بزرگ صنعتی، صنایع دریایی، فرآیندهای نفت و گاز و خطوط تولید داروسازی، شکست یک اتصال بر اثر زنگزدگی ساده نیست؛ بلکه یک فاجعه مکانیکی، ایمنی و مالی به شمار میرود. زمانی که پیچها در محیطهای مرطوب، اسیدی، یا در مجاورت یونهای مهاجم کلر قرار میگیرند، فولادهای کربنی و آلیاژی معمولی (حتی با پیشرفتهترین آبکاریهای چندلایه) در بازه زمانی کوتاهی تسلیم میشوند. در این سطح از مهندسی اتصالات، خانواده فولادهای زنگنزن آستنیتی (Stainless Steel) و در رأس آنها دو گرید آلیاژی پرچمدار، یعنی پیچ استیل ۳۰۴ و استیل ۳۱۶ به عنوان راهکار نهایی وارد محاسبات طراحان میشوند.
این دو گرید فولاد زنگنزن در ظاهر، بافت بصری، رنگ و حتی چگالی کاملاً مشابه یکدیگر هستند؛ به طوری که حتی باکیفیتترین میکروسکوپهای نور مرئی نیز توانایی تشخیص تفاوت ساختاری آنها را در نگاه اول ندارند. اما از نظر رفتار متالورژیکی، مقاومت در برابر محیطهای احیاکننده و قیمت تمامشده، دو مسیر کاملاً مجزا را طی میکنند. انتخاب اشتباه بین این دو گرید، یا منجر به هزینهکرد زائد و غیراقتصادی پروژه میشود و یا سازه را در معرض تخریب ناگهانی ناشی از خوردگی موضعی قرار میدهد.
ما در این مقاله تخصصی و فوقعمیق از بولتیکال (Boltical)، به کالبدشکافی عمیق ساختار کریستالی، آنالیز شیمیایی استاندارد ASTM، پدیدههای متالورژیکی خوردگی، خواص مکانیکی و اصول انتخاب مهندسی پیچ استیل ۳۰۴ و ۳۱۶ میپردازیم تا دقیقترین راهنمای مرجع خرید را در اختیار صنایع کشور قرار دهیم.
۱. اصول متالورژی: فاز آستنیت و مکانیسم غیرفعالسازی (Passivation)
برای درک بنیادین تفاوت عملکرد پیچ استیل ۳۰۴ و ۳۱۶، ابتدا باید مکانیسم دفاع شیمیایی فولادهای زنگنزن را در سطح اتمی بررسی کنیم. آهن در فرم خام خود به سرعت با اکسیژن و رطوبت محیط واکنش داده و اکسید آهن هیدراته (زنگار) ایجاد میکند. این اکسید ساختاری بسیار متخلخل و ناپایدار دارد که به مرور زمان پوسته پوسته شده و از سطح جدا میشود و راه را برای تخریب لایههای عمیقتر باز میکند.
در فولادهای زنگنزن، حضور عنصر **کروم (Chromium)** با حداقل غلظت ۱۰.۵ درصد، این پدیده را دگرگون میکند. کروم تمایل شدیدی به واکنش با اکسیژن دارد و یک لایه اکسید کروم (Cr2O3) با ضخامت چند نانومتر روی سطح پیچ تشکیل میدهد. این لایه نامرئی، فوقالعاده متراکم، پیوسته و چسبنده است و به عنوان یک سد فیزیکی مطلق در برابر نفوذ اکسیژن و رطوبت عمل میکند. به این پدیده **غیرفعالسازی (Passivation)** میگویند. ویژگی منحصربهفرد این لایه، خاصیت خودترمیمی (Self-Healing) آن است؛ به طوری که اگر سطح پیچ در اثر بسته شدن با آچار دچار خراشیدگی شود، کرومِ آزادِ موجود در مغز آلیاژ در کسر از ثانیه با اکسیژن محیط واکنش داده و سد حفاظتی را بازسازی میکند.
هر دو گرید ۳۰۴ و ۳۱۶ در زیرشاخه فولادهای **آستنیتی (Austenitic Stainless Steels)** یا سری ۳۰۰ قرار میگیرند. این امر به این معنی است که به دلیل حضور عنصر نیکل، ساختار کریستالی آهن در دمای محیط از فاز فریت (مکعبی مرکزپر – BCC) به فاز آستنیت (مکعبی وجوه مرکزپر – FCC) تغییر یافته است. ساختار FCC مزایای مکانیکی بینظیری به همراه دارد: انعطافپذیری فوقالعاده بالا، تافنس عالی در دماهای برودتی (Cryogenic) و خاصیت غیراثرپذیر مغناطیسی یا به اصطلاح عامیانه **«بگیر نبودن»** در برابر آهنربا.
۲. آنالیز شیمیایی بر اساس استاندارد ASTM و ISO: نقش جادویی مولیبدن
تفاوت اصلی این دو گرید در فرمولاسیون آلیاژی آنها نهفته است. گرید ۳۰۴ طبق استانداردهای بینالمللی با عنوان کلاس **۱۸-۸** شناخته میشود، زیرا حاوی حدود ۱۸ درصد کروم و ۸ درصد نیکل است. اما گرید ۳۱۶ یک عنصر استراتژیک و گرانقیمت به نام **مولیبدن (Molybdenum)** را در ساختار خود جای داده است که خواص شیمیایی آن را در محیطهای کلریدی دگرگون میکند.
۲.۱. جدول مقایسه آنالیز شیمیایی گریدهای ۳۰۴ و ۳۱۶ (درصد وزنی عناصر بر اساس ASTM A193)
جدول زیر محدوده دقیق ترکیبات شیمیایی این دو گرید را برای مقایسه مهندسی نشان میدهد:
| عنصر آلیاژی (وزنی) | استیل گرید ۳۰۴ (A2) | استیل گرید ۳۱۶ (A4) | تاثیر متالورژیکی بر رفتار پیچ |
|---|---|---|---|
| کروم (Cr) | ۱۸.۰۰ – ۲۰.۰۰ ٪ | ۱۶.۰۰ – ۱۸.۰۰ ٪ | عنصر اصلی پایه جهت تشکیل لایه اکسید سطحی پایدار (ضد زنگ) |
| نیکل (Ni) | ۸.۰۰ – ۱۰.۵0 ٪ | ۱۰.۰۰ – ۱۴.۰۰ ٪ | پایدارکننده فاز آستنیت، افزایش تافنس و حذف خاصیت مغناطیسی |
| مولیبدن (Mo) | ناچیز (تِریس) | ۲.۰۰ – ۳.۰۰ ٪ | عنصر کلیدی جهت مهار یونهای کلر و اسیدهای احیاکننده غیرمؤثر |
| کربن (C) | حداکثر ۰.۰۸ ٪ | حداکثر ۰.۰۸ ٪ | افزایش مقاومت مکانیکی (کربن بالا ریسک خوردگی مرزدانهای دارد) |
| منگنز (Mn) | حداکثر ۲.۰۰ ٪ | حداکثر ۲.۰۰ ٪ | اکسیژنزدایی در فاز ذوب و بهبود فرآیند فورج گرم و سرد |
| گوگرد (S) | حداکثر ۰.۰۳ ٪ | حداکثر ۰.۰۳ ٪ | کنترل قابلیت ماشینکاری (مقادیر بالا تافنس را به شدت کاهش میدهد) |
۲.۲. شاخص PREN: سنجه علمی مقاومت در برابر خوردگی موضعی
در مهندسی خوردگی متالورژیکی، برای رتبهبندی توانایی آلیاژها در برابر خوردگی حفرهای از یک فرمول استاندارد به نام **PREN (Pitting Resistance Equivalent Number)** استفاده میشود:
PREN = %Cr + 3.3(%Mo) + 16(%N)
با جایگذاری مقادیر عناصر، شاخص PREN برای پیچ استیل ۳۰۴ به عدد ۱۹ محدود میشود، در حالی که این شاخص برای پیچ استیل ۳۱۶ به دلیل حضور مولیبدن به **بالای ۲۴** میرسد. این اختلاف ۵ واحدی در مقیاس لجستیک فرمول، نشاندهنده پایداری شیمیایی بسیار بالاتر گرید ۳۱۶ در اتمسفرهای فوقتاسیساتی است.
۳. پدیدههای خوردگی پیشرفته: کالبدشکافی رفتار استیل در محیطهای خشن
بسیاری از ناظران پروژهها شگفتزده میشوند وقتی میبینند پیچ استیل ۳۰۴ با وجود ضد زنگ بودن، در اتصالات اسکلههای ساحلی (نظیر خلیج فارس) پس از چند ماه دچار لکههای قهوهای (Bleeding) شده و سپس به طور ناگهانی تحت بار میشکند. برای درک این چالش، باید سه پدیده خوردگی تخصصی را کالبدشکافی کنیم:
۳.۱. خوردگی حفرهای (Pitting Corrosion)؛ دشمن پنهان رزوهها
یونهای کلرید (Cl-) موجود در نمک دریا یا مواد پاککننده کلردار صنعتی، به دلیل شعاع یونی کوچک و الکترونگاتیوی بالا، به شدت مهاجم هستند. این یونها به منافذ میکروسکوپی لایه غیرفعال اکسید کروم نفوذ کرده، پیوند اتمی آن را میشکنند و مستقیماً مغز فولاد را در یک نقطه بسیار متمرکز هدف قرار میدهند. با حل شدن آهن در این نقطه کوچک، یک میکرو-حفره (Pit) شکل میگیرد. اتمسفر داخل حفره به سرعت اسیدی شده (بر اثر هیدرولیز یونهای آهن) و سرعت خوردگی در داخل حفره به صورت شتابیافته افزایش مییابد. خطر اصلی اینجاست که سطح بیرونی پیچ کاملاً براق، سالم و نو به نظر میرسد، اما از درون، رزوهها شبیه به پنیر سوئیسی توخالی شدهاند و مقطع تحمل بار پیچ نابود شده است. مولیبدن موجود در گرید ۳۱۶ مانع از نشست و تجمع یونهای کلر در این میکرو-منافذ میشود.
۳.۲. خوردگی تنشی (Stress Corrosion Cracking – SCC)
وقتی یک پیچ استیل همزمان تحت دو فاکتور قرار میگیرد: **۱. تنش کششی ثابت (Preload ناشی از سفت کردن پیچ)** و **۲. محیط حاوی یون کلر با دمای بالای ۶۰ درجه سانتیگراد**؛ پدیده بسیار خطرناکی به نام SCC رخ میدهد. در این حالت، میکرو-ترکهایی از کف رزوهها جوانه میزنند و به صورت عرضی در سراسر مقطع پیچ رشد میکنند. این ترکها در نهایت باعث بریدن ناگهانی پیچ بدون هیچگونه هشدار یا تغییر شکل پلاستیک قبلی میشوند. گرید ۳۱۶ به دلیل درصد نیکل بالاتر و حضور مولیبدن، مقاومت آستانه بسیار بالاتری در برابر خوردگی تنشی نسبت به ۳۰۴ از خود نشان میدهد.
۳.۳. خوردگی شیاری (Crevice Corrosion)
این پدیده در فضاهای بسیار تنگ و کماکسیژن، مانند فاصله بین واشر استیل و گل پیچ، یا در فضای بین رزوههای نر و ماده رخ میدهد. در این شیارهای باریک، به دلیل عدم گردش سیال، اکسیژن کافی برای بازسازی لایه غیرفعال اکسید کروم وجود ندارد. در نتیجه، لایه حفاظتی از بین رفته و خوردگی با سرعت بالا آغاز میشود. باز هم در اینجا، گرید ۳۱۶ به دلیل پایداری بالای فاز آلیاژی خود، مقاومت بسیار بهتری در شرایط کماکسیژن نسبت به ۳۰۴ دارد.
۴. تحلیل خواص مکانیکی و فیزیکی بر اساس استاندارد ISO 3506
برخلاف باور اشتباه در بازارهای سنتی که اتصالات استیل را قطعاتی تزیینی و ضعیف میدانند، این پیچها از خواص مکانیکی فوقالعادهای برخوردارند که به روش فرآوری (فورج سرد و کارسختی) وابسته است. در استاندارد ISO 3506، خواص مکانیکی پیچهای استیل با کدهای خاصی مشخص میشود:

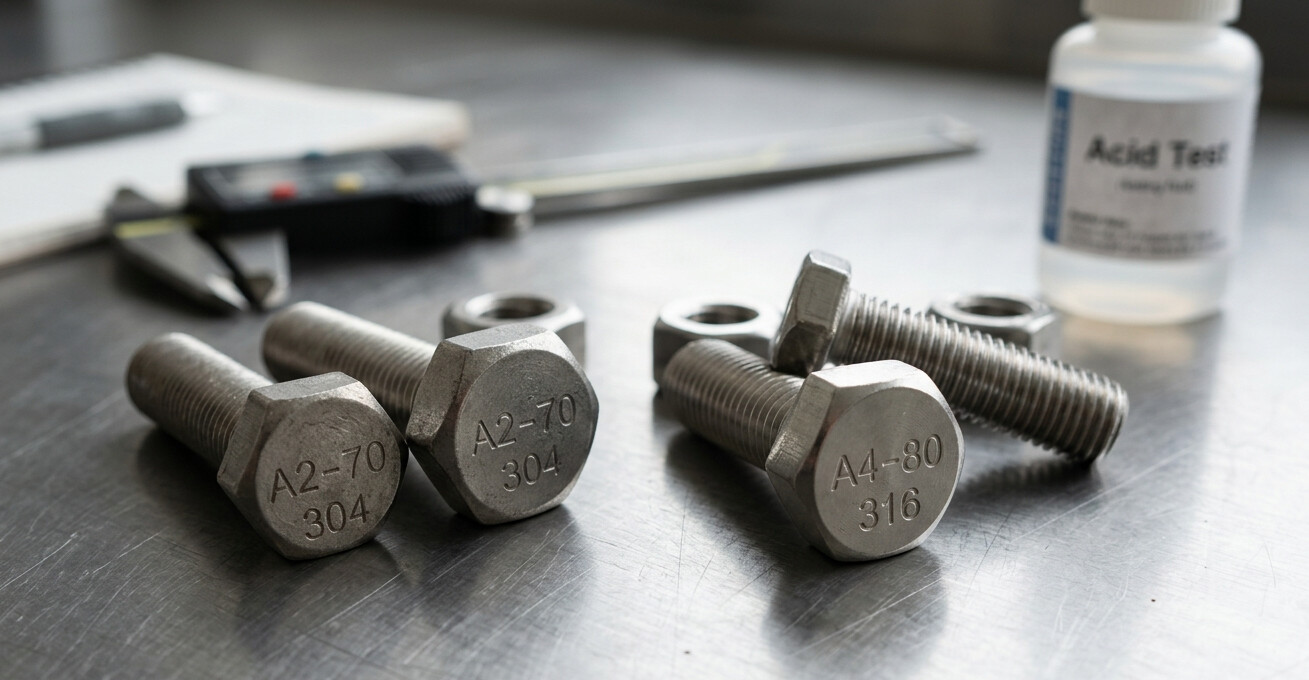

- کلاس کاری A2-70 و A2-80: نشاندهنده پیچ استیل ۳۰۴ با حداقل استحکام کششی ۷۰۰ و ۸۰۰ مگاپاسکال.
- کلاس کاری A4-70 و A4-80: نشاندهنده پیچ استیل ۳۱۶ با حداقل استحکام کششی ۷۰۰ و ۸۰۰ مگاپاسکال.
۴.۱. جدول مقایسه خواص مکانیکی و فیزیکی گریدهای ۳۰۴ و ۳۱۶ (کلاس ۷۰)
| مشخصه مکانیکی / فیزیکی | پیچ استیل ۳۰۴ (A2-70) | پیچ استیل ۳۱۶ (A4-70) |
|---|---|---|
| استحکام کششی نهایی (Tensile Strength) | ۷۰۰ مگاپاسکال (Min) | ۷۰۰ مگاپاسکال (Min) |
| تنش تسلیم (۰.۲٪ Offset Yield) | ۴۵۰ مگاپاسکال | ۴۵۰ مگاپاسکال |
| سختی سنجی برینل (HB) | حدود ۱۴۷ – ۲۲۰ | حدود ۱۴۷ – ۲۳۰ |
| چگالی و دانسیته متریال (Density) | 7.93 g/cm³ | 8.00 g/cm³ |
| ضریب رسانایی حرارتی (در ۱۰۰ درجه) | 16.2 W/m·K | 15.0 W/m·K |
نکته مهم این جدول نشان میدهد که از نظر مقاومت کششی اولیه، هر دو گرید در یک سطح هستند؛ بنابراین مزیت اصلی ۳۱۶ در مقاومت فیزیکی نیست، بلکه در **ماندگاری این خواص در محیطهای خورنده** است. برای بررسی تنوع ابعادی این محصولات، میتوانید به دستهبندی تخصصی خرید انواع پیچ استیل در فروشگاه بولتیکال مراجعه فرمایید.
۵. ماتریس مهندسی انتخاب گرید بر اساس محیط عملیاتی پروژه
تخصیص گرید بهینه نیازمند درک دقیق پارامترهای محیطی است تا از هدررفت بودجه یا تخریب سازه جلوگیری شود:
۵.۱. حوزههای کاربرد استراتژیک پیچ استیل ۳۰۴ (A2)
پیچ استیل ۳۰۴ ستون فقرات اتصالات زنگنزن در صنایع عمومی است. در شرایط زیر، این گرید گزینهای کاملاً بهینه و اقتصادی است:
- محیطهای اتمسفری شهری و نمای ساختمانها: سازههای اکسپوز که تنها در معرض باران، رطوبت طبیعی و نور خورشید هستند.
- صنایع غذایی، لبنی و فرآوری شیر: اسیدهای ترش طبیعی مانند اسید سیتریک (لیمو) و اسید استیک (سرکه) هیچ تاثیری بر این گرید ندارند. اگر پروژه شما در این فیلد است، استفاده از پیچ آلن استیل ۳۰۴ کاملاً تایید شده است.
- تجهیزات خانگی و دکوراسیون صنعتی: لوازم آشپزخانه، سینکها و سازههای دکوراتیو داخلی که با شویندههای غلیظ اسیدی در تماس نیستند.
۵.۲. حوزههای کاربرد حیاتی پیچ استیل ۳۱۶ (A4)
در لوکیشنهای زیر، استفاده از گرید ۳۰۴ ریسک بزرگی است و باید الزاماً گرید ۳۱۶ نصب شود:
- صنایع دریایی و ساحلی (Marine and Offshore): اتصالات کشتیها، قایقها، دکلهای حفاری نفت در دریا و سازههای اسکله که مستقیماً با آب شور و اتمسفر نمکی درگیر هستند.
- سازههای استخرهای سرپوشیده: به دلیل تبخیر آب و چگالی بالای گاز کلر در فضای بالای استخرها، اتصالات سقف دچار خوردگی شدید تنشی میشوند؛ در این فضاها فقط گرید ۳۱۶ مجاز است.
- صنایع پتروشیمی، رنگسازی و اسیدسازی: خطوط لولهای که سیالاتی نظیر اسید سولفوریک کمغلظت، اسید فسفریک و حلالهای کلردار را جابجا میکنند. برای هماهنگی و تامین این اقلام حساس، میتوانید با کارشناسان ما در صفحه تماس با ما بولتیکال در ارتباط باشید.
۶. پسوند L و پدیده حساسشدن (Sensitization) در فرآیندهای حرارتی
در نقشههای مهندسی پتروشیمی، عباراتی نظیر **304L** یا **316L** به وفور دیده میشوند. حرف L مخفف کلمه **Low Carbon** (کربن پایین) است. در استیلهای استاندارد، میزان کربن تا ۰.۰۸ درصد مجاز است، اما در نسخههای L این مقدار به زیر ۰.۰۳ درصد کاهش مییابد.
مکانیسم فرآیند حساسشدن (Sensitization): هنگامی که فولاد زنگنزن استاندارد در محدوده دمایی ۴۵۰ تا ۸۵۰ درجه سانتیگراد قرار میگیرد (مثلاً در حین جوشکاری یا فورج گرم اتصالات)، اتمهای کربن به سمت مرز دانههای کریستالی مهاجرت میکنند. در مرز دانهها، کربن با کرومِ موجود ترکیب شده و ذرات **کاربید کروم (Cr23C6)** را رسوب میدهد. این پدیده باعث میشود که مناطق مجاور مرز دانهها از عنصر کروم تهی شوند (غلظت کروم به زیر ۱۰.۵ درصد میرسد). با از بین رفتن لایه غیرفعال در این نواحی، پیچ از درون مرز دانهها دچار زنگزدگی و فروپاشی ساختاری میشود که به آن **خوردگی مرزدانهای (Intergranular Corrosion)** میگویند. گریدهای دارای پسوند L با محدود کردن مقدار کربن، احتمال تشکیل کاربید کروم را به صفر میرسانند و پایداری اتصال را پس از فرآیندهای حرارتی تضمین میکنند.
۷. راهنمای کنترل کیفیت: روشهای تفکیک و تشخیص استیل ۳۰۴ از ۳۱۶
از آنجا که این دو آلیاژ از نظر مشخصات ظاهری (رنگ، براقیت و بافت) کاملاً یکسان هستند، سوءاستفاده در فروش (عرضه پیچ ۳۰۴ با قیمت ۳۱۶) در بازار اتصالات به وفور رخ میدهد. بازرسان کنترل کیفیت (QC) پروژهها باید با سه روش تشخیص کلیدی آشنا باشند:
- تست مگنت (آهنربا) و محدودیتهای آن: فولادهای آستنیتی در حالت تئوریک کاملاً نگیر هستند. اما توجه داشته باشید که در فرآیند تولید رزوهها به روش فورج سرد (Cold Heading)، در اثر تغییر شکل پلاستیک شدید، بخشی از فاز آستنیت به مارتنزیت (فاز مغناطیسی) تبدیل میشود. بنابراین، پیچ استیل رزوهشده ممکن است کمی جذب آهنربا شود. در نتیجه، تست آهنربا به هیچ وجه روشی قطعی برای تفکیک گرید ۳۰۴ از ۳۱۶ نیست.
- تست قطره شیمیایی (مولیبدن تستر): یک روش کارگاهی، سریع و بسیار مقرونبهصرفه. ابتدا سطح پیچ را کاملاً تمیز و چربیزدایی کرده، سپس یک قطره از محلول اسیدی مخصوص (تستر مولیبدن) را روی آن میچکانید. اگر پس از حدود ۳۰ الی ۶۰ ثانیه، رنگ قطره به صورتی، ارغوانی یا زرد تیره تغییر کرد، نشاندهنده حضور عنصر مولیبدن و اصالت گرید ۳۱۶ است. عدم تغییر رنگ، نشانه گرید ۳۰۴ است.
- تست آنالیز دستگاهی (کوانتومتری یا XRF): دقیقترین و تنها روش معتبر محکمهپسند در صنایع حساس. در این روش، قطعه به آزمایشگاه فرستاده میشود و با استفاده از دستگاههای انتشار نوری یا پرتو ایکس، درصد دقیق تمامی عناصر آلیاژی روی مانیتور ثبت میگردد. ما در بولتیکال برای تمامی سفارشات حساس صنعتی، برگه آنالیز آزمایشگاهی معتبر را همراه محموله ارسال میکنیم.
۸. تحلیل اقتصادی: چرا سرمایهگذاری روی پیچ استیل ۳۱۶ منطقی است؟
عنصر مولیبدن یکی از فلزات گرانقیمت و استراتژیک در بورس فلزات لندن (LME) به شمار میرود. تزریق این عنصر به همراه افزایش درصد نیکل در گرید ۳۱۶، فرآیند ذوب، ریختهگری و کارسختی فولاد را پیچیدهتر و پرهزینهتر میکند. به طور متوسط، قیمت پیچ استیل ۳۱۶ حدود ۳۰ الی ۵۰ درصد بالاتر از نمونههای مشابه گرید ۳۰۴ است.
با این حال، در محیطهای تهاجمی، خرید گرید ۳۱۶ یک سرمایهگذاری هوشمندانه است؛ زیرا هزینه تعویض قطعات هرز شده، توقف خط تولید کارخانه و خسارتهای ناشی از شکست اتصال، صدها برابر بیشتر از مابه التفاوت قیمت اولیه پیچها خواهد بود. جهت بررسی بودجه و دریافت کاتالوگ قیمتی، میتوانید به صفحه لیست قیمت روز انواع پیچ و مهره کیلویی در بازرگانی بولتیکال مراجعه فرمایید.
۹. سوالات متداول فنی و مهندسی در خصوص اتصالات استنلس استیل
۱. آیا پیچ استیل ۳۰۴ یا ۳۱۶ زنگ میزند؟
بله، واژه صحیح علمی برای این قطعات “مقاوم به خوردگی” (Corrosion Resistant) است، نه ضد زنگ مطلق. اگر پیچ در محیطی با غلظت بالای اسیدهای کاهنده، بدون حضور اکسیژن قرار گیرد (به طوری که لایه اکسید کروم احیا شود و اکسیژنی برای بازسازی آن نباشد)، دچار اکسیداسیون و فروپاشی خواهد شد.
۲. پدیده قفلشدگی یا گالینگ (Galling) در رزوههای استیل چیست و چگونه مهار میشود؟
گریدهای آستنیتی به دلیل ماهیت نرم و چسبنده بودن، تمایل شدیدی به جوش سرد دارند. هنگامی که پیچ استیل با سرعت بالا (توسط بکسهای بادی یا برقی) بسته میشود، اصطکاک شدید در بین رزوهها باعث ذوب موضعی میکرونی و قفل شدن ناگهانی پیچ و مهره در هم میشود. برای مهار این چالش، باید سرعت بستن پیچ را کاهش داد و از روانکنندههای پایه نیکل (Anti-Seize) یا پیچهای با روکش تفلون استفاده کرد.
۳. آیا میتوان از پیچ استیل در دماهای فوقالعاده بالا استفاده کرد؟
گریدهای ۳۰۴ و ۳۱۶ مقاومت بسیار خوبی در برابر پوسته پوسته شدن تا دمای حدود ۸۵۰ درجه سانتیگراد دارند. اما برای محیطهای داخل کوره و دماهای بالای ۹۰۰ درجه، باید به سراغ گریدهای نسوز تخصصیتر مانند استیل ۳۱۰ یا سوپرآلیاژهای پایه نیکل (اینکونل) رفت.
جمعبندی و نقشه راه تأمین استراتژیک
انتخاب بین پیچ استیل ۳۰۴ و ۳۱۶، موازنه مستمری میان مدیریت بودجه و الزامات پایداری سازه است. گرید ۳۰۴ (A2) پاسخی مهندسیشده، قدرتمند و کاملاً مقرونبهصرفه برای اکثر محیطهای صنعتی، غذایی، بهداشتی و اتمسفری است. اما هرگاه یون کلر، نمک دریا، اسیدهای تهاجمی یا بخارات کلردار به معادله اضافه شوند، گرید ۳۱۶ (A4) به یک ضرورت مطلق و غیرقابل جایگزین تبدیل میشود.
مجموعه بازرگانی بولتیکال با تکیه بر دانش فنی متالورژی و حذف واسطههای زائد بازار، بستر تأمین مستقیم و بدون ابهام اتصالات استنلس استیل را برای صنایع بزرگ کشور فراهم آورده است. شما مهندسان، پیمانکاران و مدیران محترم خرید میتوانید جهت دریافت کاتالوگهای فنی، دریافت مشاوره رایگان انتخاب متریال و ثبت سفارشات عمده خود، با کارشناسان متخصص ما در بخش مهندسی فروش بولتیکال تماس حاصل فرمایید.
