پیچ آلن یا پیچ سوکتی چیست؟
پیچ آلن یا پیچ سوکتی یکی از مهمترین خانوادههای پیچ صنعتی است که بهجای آچارخور بیرونی، دارای حفره داخلی برای درگیری با آچار آلن یا ابزار ششگوش داخلی است. این طراحی باعث میشود پیچ در فضاهای محدود، مونتاژهای دقیق، قطعات ماشینکاریشده، قالبها، فیکسچرها و تجهیزاتی که ظاهر منظم و دسترسی کنترلشده اهمیت دارد، انتخابی کاربردی و قابل اتکا باشد.
تفاوت اصلی پیچ آلن با بسیاری از پیچهای عمومی در همین نوع درایو داخلی و فرم مهندسیشده سر پیچ است. در بسیاری از اتصالها، فضای اطراف سر پیچ برای آچار بکس یا آچار تخت کافی نیست؛ در چنین شرایطی، پیچ آلن امکان بستن و باز کردن اتصال را از داخل سر پیچ فراهم میکند. به همین دلیل این خانواده در ماشینسازی، تجهیزات صنعتی، قالبسازی، قطعات فلزی دقیق، خطوط مونتاژ، صنایع ابزارسازی و بسیاری از پروژههای فنی ایران کاربرد گستردهای دارد.
چرا پیچ آلن در اتصالهای صنعتی مهم است؟
در اتصالهای صنعتی، فقط بسته شدن پیچ مهم نیست؛ نحوه انتقال نیرو، دسترسی ابزار، کنترل گشتاور، پایداری اتصال، ارتفاع سر پیچ، ظاهر نهایی و امکان سرویسپذیری هم اهمیت دارد. پیچ آلن به دلیل درایو داخلی، امکان اعمال گشتاور مناسب را در فضای کمتر فراهم میکند و در قطعاتی که سطح بیرونی نباید شلوغ یا برجسته باشد، ظاهر تمیزتری نسبت به بسیاری از پیچهای آچارخور بیرونی ایجاد میکند.
در طراحی قطعات صنعتی، پیچ آلن معمولاً زمانی انتخاب میشود که اتصال باید دقیق، محکم، قابل تکرار و قابل سرویس باشد. برای مثال در فیکسچرهای ماشینکاری، قالبهای تزریق، قالبهای فلزی، قطعات دستگاه CNC، تجهیزات اتوماسیون، گیربکسها، شاسیهای صنعتی و مجموعههای مونتاژی، استفاده از پیچ آلن میتواند دسترسی بهتر، ظاهر منظمتر و کنترل فنی بیشتری ایجاد کند.
ساختار و ویژگیهای فنی پیچ آلن
پیچ آلن معمولاً با سر استوانهای، حفره داخلی ششگوش و رزوه ماشینی تولید میشود. البته در خانواده پیچهای سوکتی، مدلهای متنوعی از نظر ارتفاع سر، نوع فلنج، جنس، پوشش، نوک پیچ، آببندی، قفلشوندگی رزوه و شرایط کاری وجود دارد. همین تنوع باعث میشود قبل از انتخاب نهایی، فقط به نام «پیچ آلن» اکتفا نشود و مشخصات فنی دقیق محصول بررسی شود.

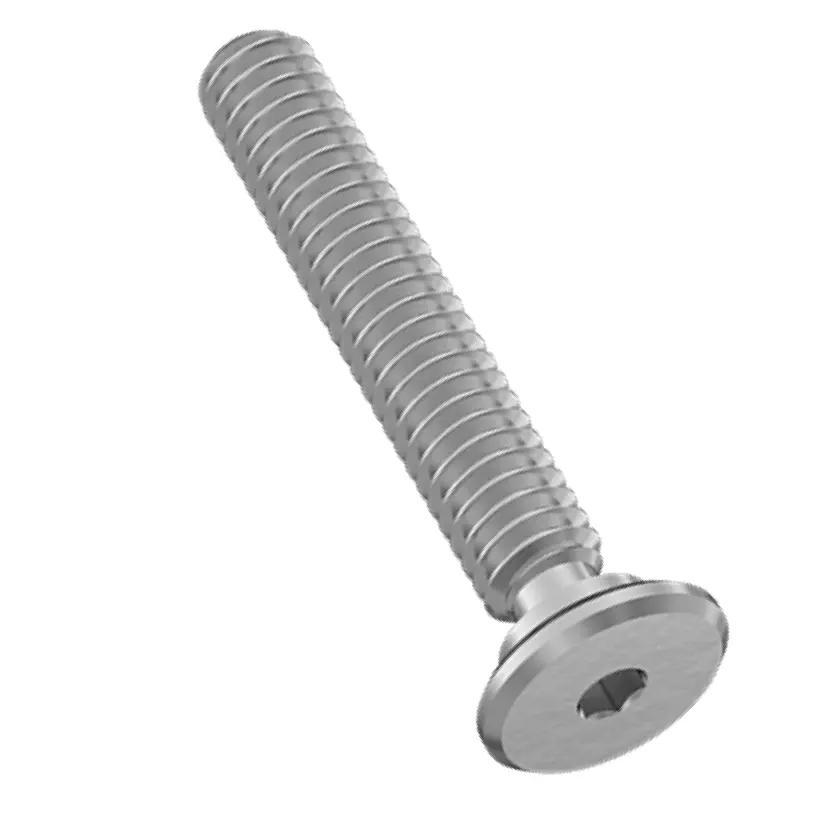

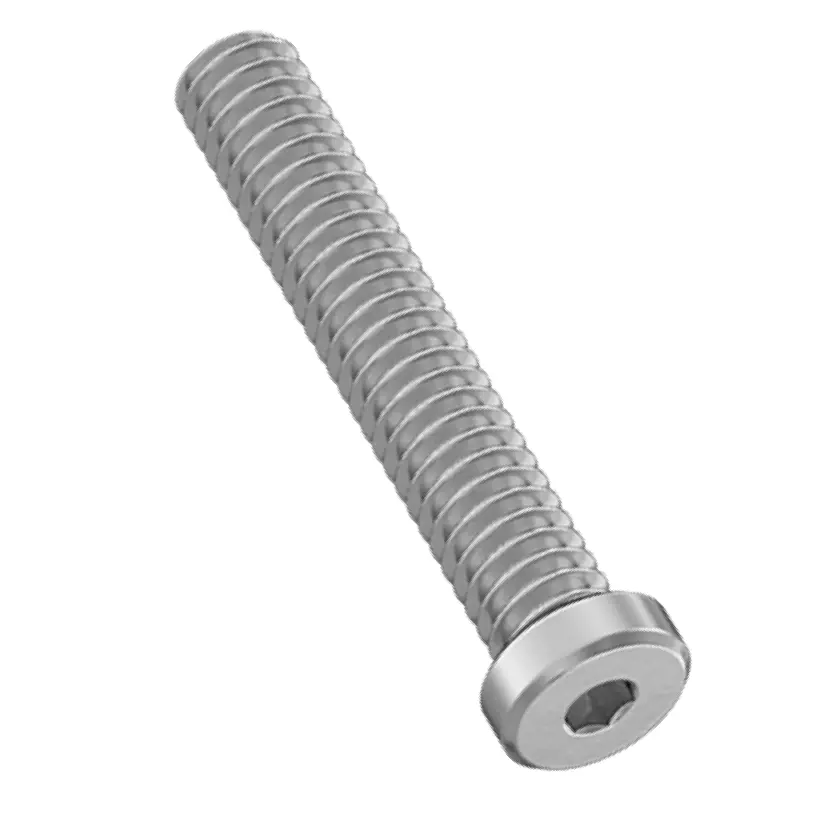

- نوع سر پیچ: سر استوانهای، نیمرخ کوتاه، نیمرخ بلند، فوقکوتاه یا فلنجدار.
- نوع درایو: معمولاً حفره داخلی ششگوش برای آچار آلن یا درایوهای صنعتی مشابه.
- سایز رزوه: متریک یا اینچی، بسته به استاندارد و کاربرد.
- طول پیچ: بر اساس ضخامت قطعه، عمق رزوه و میزان درگیری موردنیاز انتخاب میشود.
- جنس و متریال: فولادی، استیل ضدزنگ، آلومینیومی، برنزی، پلاستیکی، تیتانیومی یا متریالهای خاص.
- پوشش سطحی: اکسید سیاه، زینک، گالوانیزه، پوششهای ضدخوردگی یا بدون پوشش.
- گرید و استحکام: باید با بار مکانیکی، نوع اتصال و قطعه مقابل هماهنگ باشد.
- شرایط نصب: فضای دسترسی، نیاز به باز و بسته شدن مکرر، لرزش، خوردگی، فشار یا دمای کاری.
چه زمانی پیچ آلن انتخاب مناسبی است؟
پیچ آلن زمانی انتخاب خوبی است که اتصال نیاز به نصب دقیق، ظاهر صنعتی منظم، دسترسی محدود یا کنترل بهتر ابزار داشته باشد. اگر قطعهای داخل حفره، شیار، محفظه یا فضای فشرده نصب میشود، پیچ آلن میتواند نسبت به پیچ ششگوش بیرونی گزینه مناسبتری باشد؛ چون ابزار از داخل سر پیچ درگیر میشود و برای چرخش ابزار فضای جانبی کمتری لازم است.
همچنین در قطعاتی که سر پیچ باید داخل نشیمن یا کانتربور قرار بگیرد، پیچ آلن سر استوانهای کاربرد زیادی دارد. این نوع نصب باعث میشود سر پیچ در سطح قطعه منظمتر قرار بگیرد و احتمال گیر کردن به قطعات اطراف کمتر شود. البته اگر بیرونزدگی سر پیچ، محدودیت ارتفاع یا نیاز به سطح کاملاً همسطح وجود داشته باشد، باید نوع سر پیچ و طراحی محل نصب با دقت بیشتری بررسی شود.
مسیر انتخاب پیچ آلن در بولتیکال

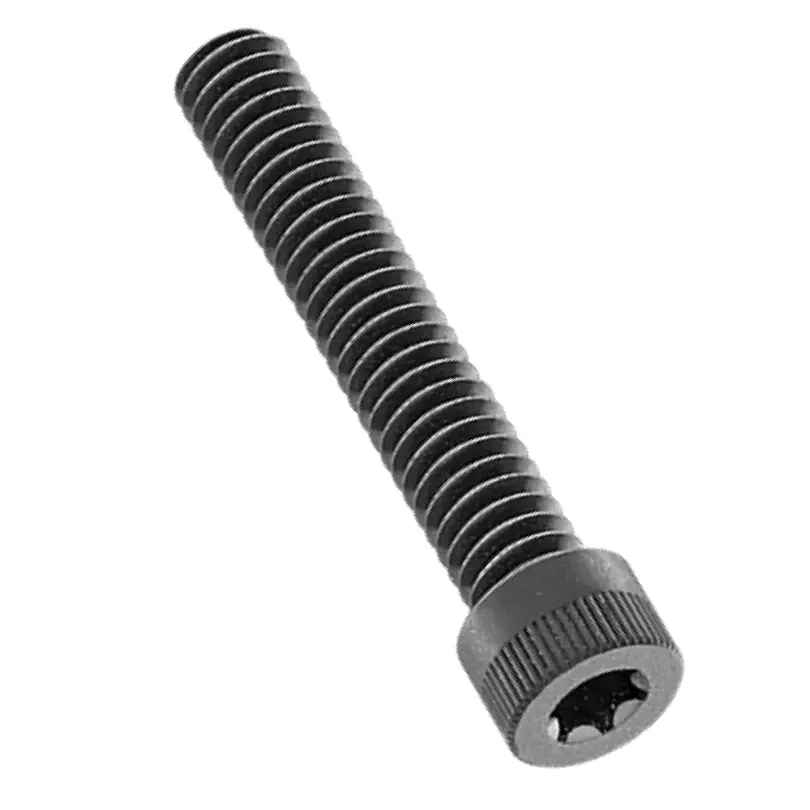

در بولتیکال، این صفحه بهعنوان مسیر اصلی ورود به خانواده پیچهای آلن طراحی شده است. اگر اتصال شما عمومی، پرقدرت و فلزی است، معمولاً بررسی پیچ آلن فولادی نقطه شروع مناسبی است. اگر محیط نصب مرطوب، خورنده یا در معرض زنگزدگی است، خانواده پیچ آلن استیل ضدزنگ میتواند گزینه مناسبتری باشد.

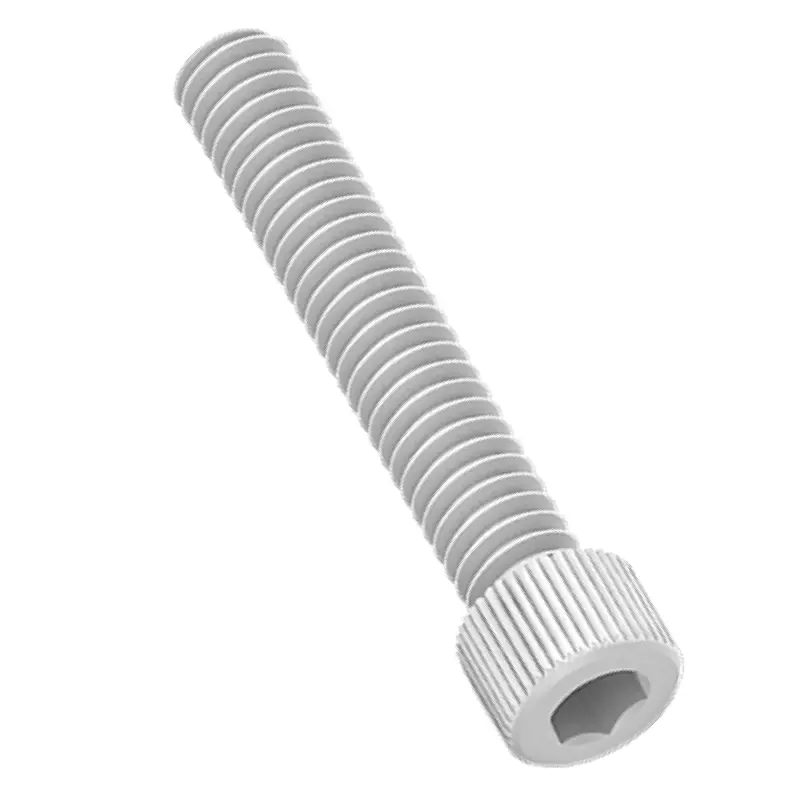

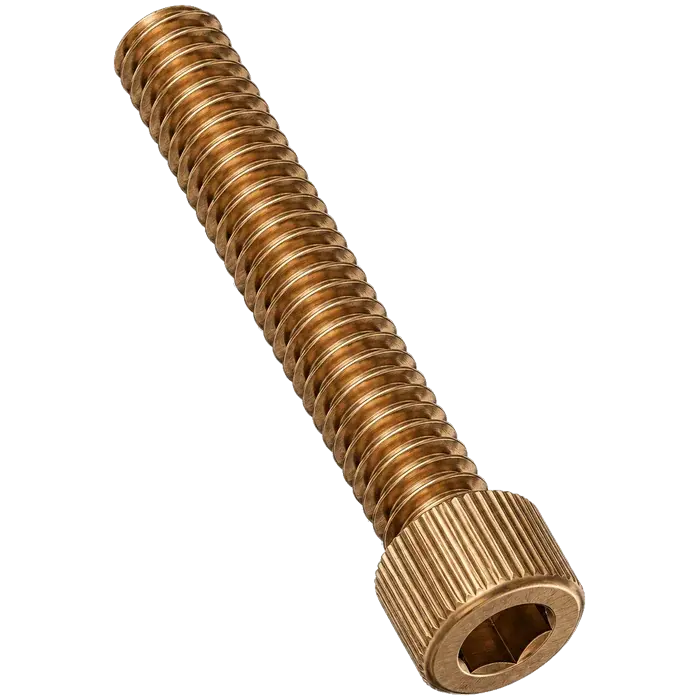

برای اتصالاتی که کاهش وزن اهمیت دارد، میتوان خانواده پیچ آلن آلومینیومی را بررسی کرد. در محیطهای خاص، دریایی، مرطوب یا کاربردهایی که مقاومت خوردگی و رفتار متریال اهمیت دارد، خانواده پیچ آلن برنزی قابل بررسی است. برای قطعات سبک، عایق، غیررسانا یا کاربردهایی که استفاده از فلز مناسب نیست، صفحه پیچ آلن پلاستیکی میتواند مسیر بهتری باشد.

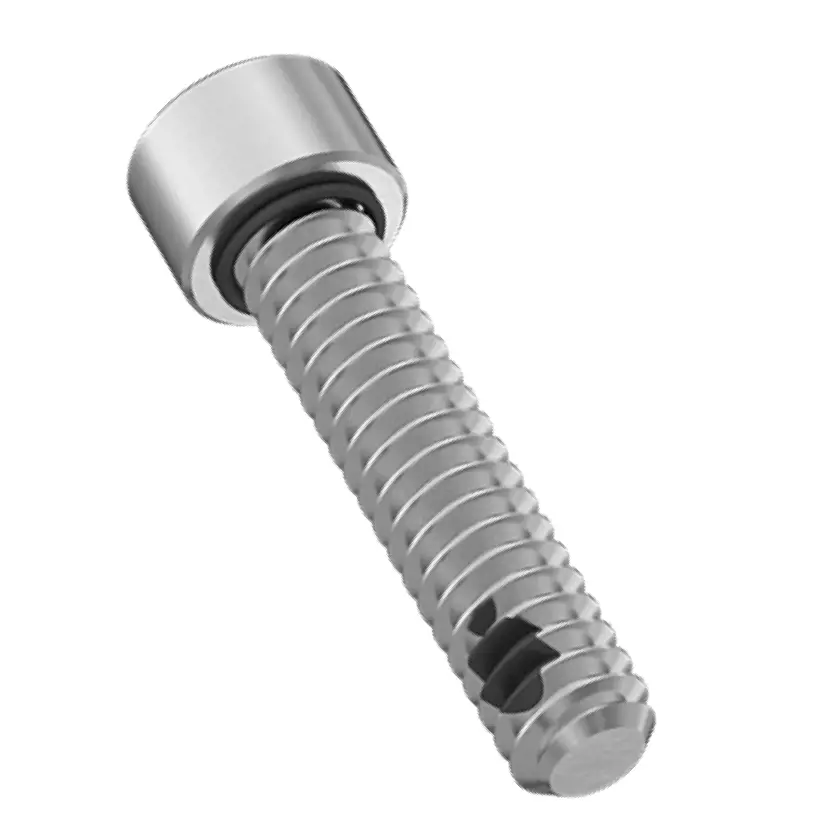

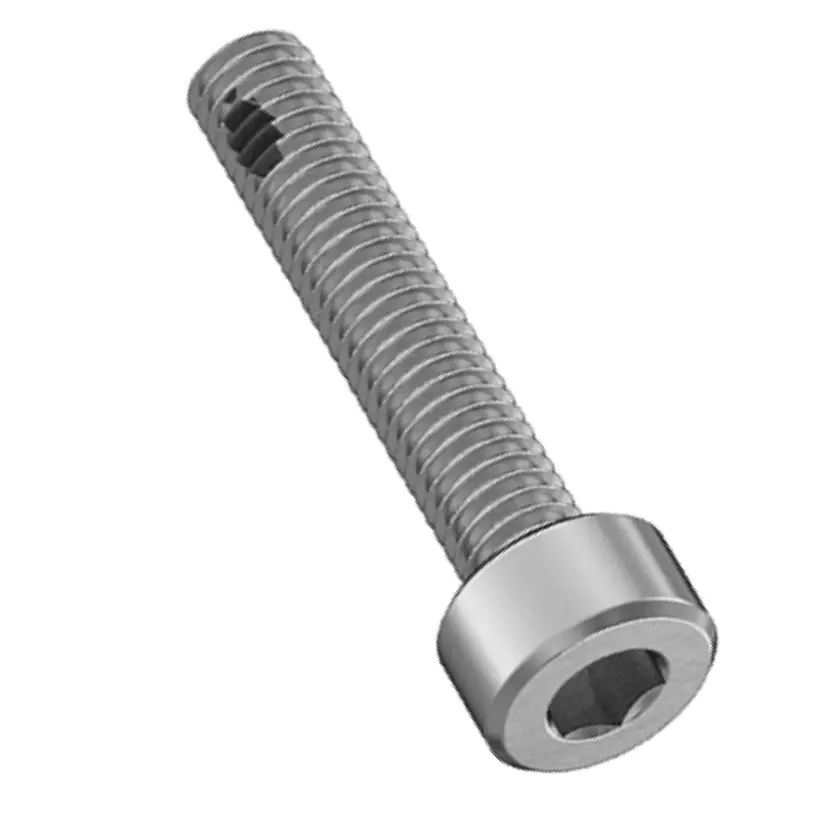

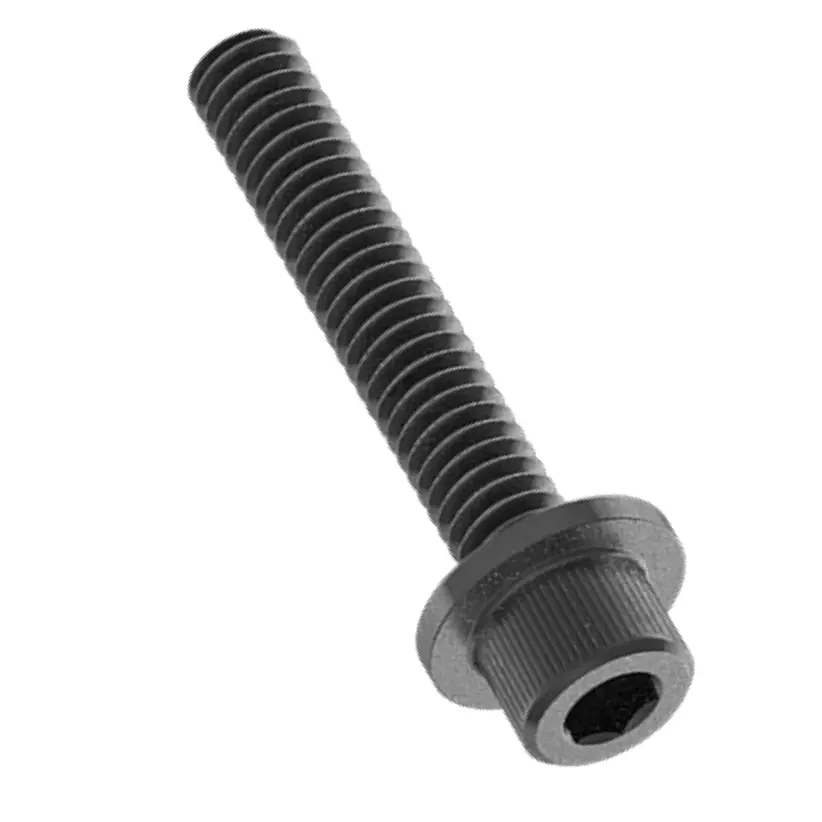

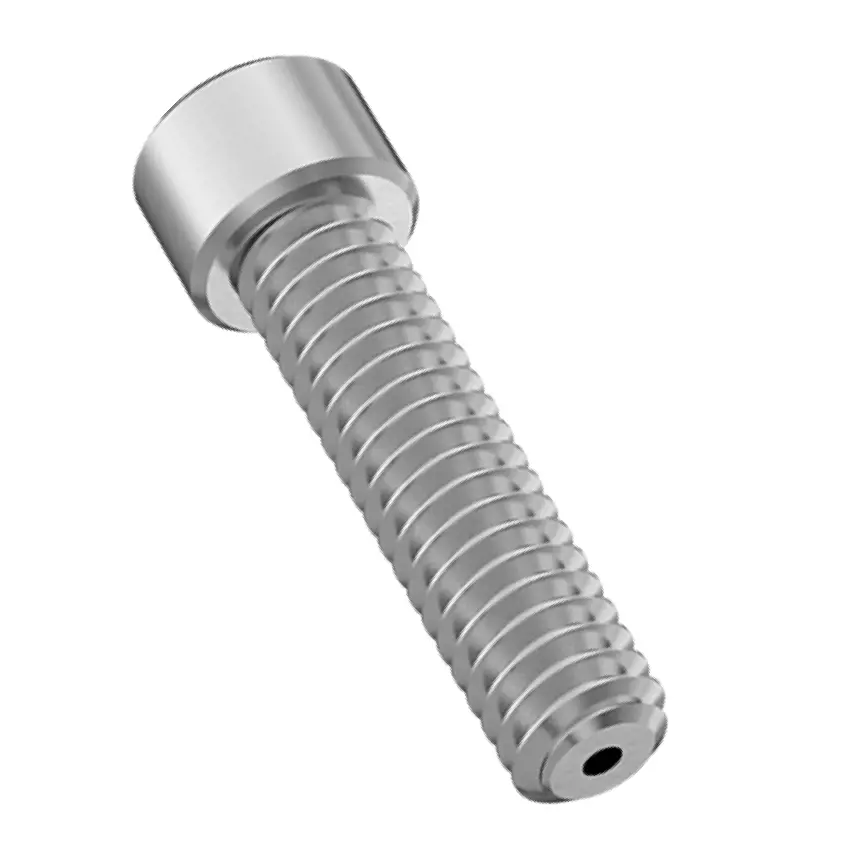

اگر اتصال نیاز به پخش بهتر فشار روی سطح قطعه دارد، مدلهای فلنجدار مثل پیچ آلن فولادی فلنجدار میتوانند انتخاب مناسبی باشند. همچنین در پروژههایی که شرایط کاری خاص دارند، مانند فشار بالا، محیط خلأ، نیاز به قفلشوندگی رزوه یا جلوگیری از آسیب به سطح قطعه، باید مدلهای تخصصیتر این خانواده با دقت بیشتری بررسی شوند.
تفاوت پیچ آلن با پیچ ششگوش و پیچهای معمولی
پیچ ششگوش معمولاً با آچار یا بکس از بیرون سر پیچ بسته میشود؛ اما پیچ آلن با ابزار داخلی درگیر میشود. همین تفاوت ساده در ظاهر، در طراحی صنعتی اثر مهمی دارد. در پیچ آلن، فضای اطراف سر پیچ کمتر درگیر ابزار میشود و امکان نصب در حفرهها، نقاط عمیقتر و فضاهای محدود بهتر فراهم میشود. از طرف دیگر، پیچ ششگوش در اتصالهای سنگین، دسترسی باز و کاربردهای سازهای عمومی همچنان انتخاب رایجی است.
بنابراین انتخاب بین پیچ آلن و پیچ ششگوش نباید فقط بر اساس عادت یا موجودی بازار انجام شود. باید دید محل نصب، ابزار قابل دسترس، میزان گشتاور، نوع قطعه، ظاهر نهایی، استاندارد نقشه و شرایط سرویس چه چیزی را ایجاب میکند. اگر پروژه شما به اتصال دقیق، ظاهر تمیزتر و دسترسی محدود نیاز دارد، پیچ آلن معمولاً گزینه جدیتری است. اگر اتصال در فضای باز، سازهای یا نیازمند آچارخور بیرونی باشد، شاید خانواده پیچ ششگوش مناسبتر باشد.
نکات مهم در خرید پیچ آلن
برای خرید پیچ آلن، فقط سایز رزوه و طول کافی نیست. در بسیاری از موارد، ارتفاع سر، قطر سر، عمق حفره آلن، نوع رزوه، پوشش، گرید، استاندارد و متریال نیز باید بررسی شود. بهخصوص در قطعات ماشینکاریشده یا قالبها، اگر قطر سر یا ارتفاع سر با نشیمن طراحیشده هماهنگ نباشد، پیچ درست جا نمینشیند یا باعث تداخل با قطعات اطراف میشود.
در اتصالهایی که پیچ چندین بار باز و بسته میشود، کیفیت حفره آلن و انتخاب ابزار مناسب اهمیت زیادی دارد. استفاده از آچار نامناسب یا اعمال گشتاور بیش از حد میتواند باعث گرد شدن حفره داخلی، آسیب به سر پیچ یا سخت شدن باز کردن اتصال در سرویسهای بعدی شود. در کاربردهای حساس، بهتر است گشتاور بستن، روانکاری، نوع رزوه و شرایط سطح تماس طبق دستور فنی پروژه کنترل شود.
کاربرد پیچ آلن در صنایع ایران
پیچ آلن در بازار ایران در ماشینسازی، قالبسازی، تعمیرات صنعتی، خطوط تولید، ساخت تجهیزات، صنایع نفت و گاز، پتروشیمی، کارگاههای CNC، تجهیزات بستهبندی، صنایع خودرویی، قطعهسازی، رباتیک، اتوماسیون، تأسیسات صنعتی و مونتاژ قطعات فلزی کاربرد دارد. دلیل این کاربرد گسترده، ترکیب استحکام، ظاهر منظم، دسترسی بهتر ابزار و تنوع بالا در سایز، جنس و مدلهای مختلف است.
در ماشینآلات و قالبها، پیچ آلن معمولاً برای اتصال قطعاتی استفاده میشود که باید دقیق بسته شوند و در صورت نیاز، امکان باز و بسته شدن دورهای داشته باشند. در تجهیزات صنعتی، این پیچها به دلیل اشغال فضای کمتر نسبت به بعضی پیچهای آچارخور بیرونی، برای مجموعههای فشرده و مونتاژهای منظم مناسباند. در محیطهای مرطوب یا خورنده نیز انتخاب متریال و پوشش مناسب، نقش مهمی در عمر اتصال دارد.
چه اطلاعاتی برای استعلام قیمت پیچ آلن لازم است؟
برای استعلام دقیق پیچ آلن، بهتر است اطلاعات فنی تا حد امکان کامل ارسال شود. اگر نقشه، نمونه، عکس، کد فنی، استاندارد یا لیست متریال دارید، ارسال آن به کاهش خطا کمک میکند. در غیر این صورت، حداقل مشخصات زیر برای بررسی اولیه لازم است:
- نوع پیچ آلن یا کاربرد موردنظر
- سایز رزوه، مثل M8، M10 یا سایزهای اینچی
- طول پیچ و میزان رزوه موردنیاز
- جنس یا متریال پیچ
- گرید یا کلاس استحکام
- پوشش سطحی یا شرایط محیطی
- استاندارد موردنظر در صورت وجود
- تعداد موردنیاز
- شرایط نصب، میزان لرزش، فشار، حرارت یا رطوبت
- نیاز به مهره، واشر یا قطعات مکمل

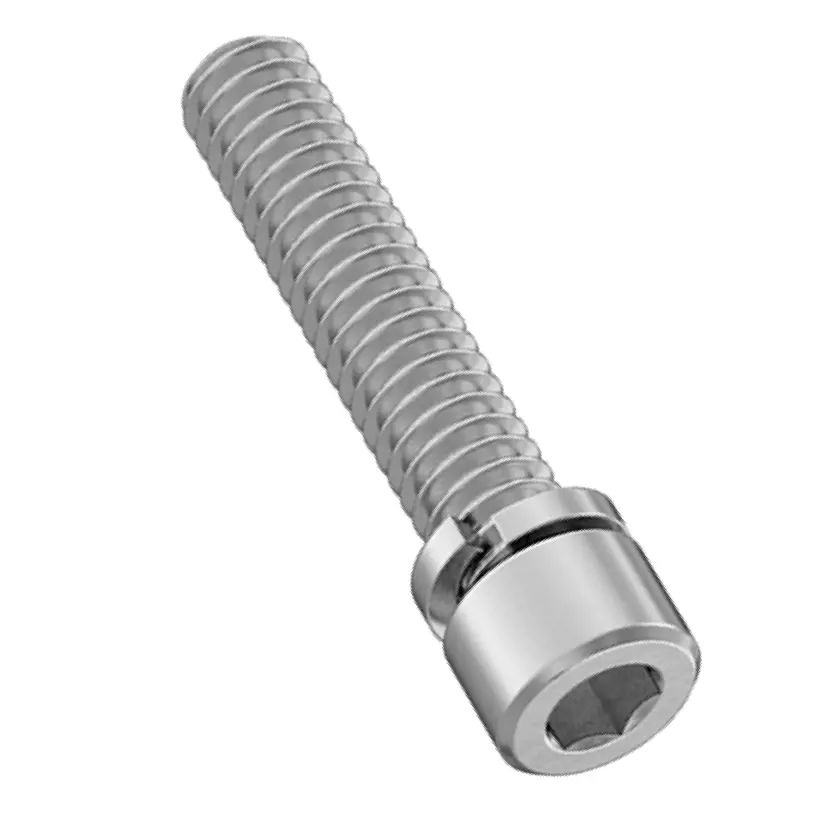

اگر پیچ آلن قرار است همراه با مهره یا واشر استفاده شود، بهتر است صفحات مهرهها و واشرها نیز بررسی شوند. انتخاب درست مجموعه اتصال، احتمال شل شدن، آسیب سطحی، خوردگی و خطای نصب را کاهش میدهد.
سؤالات متداول درباره پیچ آلن
پیچ آلن با پیچ سوکتی چه فرقی دارد؟
در بازار ایران معمولاً پیچ آلن و پیچ سوکتی برای یک خانواده از پیچها بهکار میروند؛ یعنی پیچهایی که دارای حفره داخلی برای آچار آلن هستند. عبارت سوکتی بیشتر به ساختار حفره داخلی و درایو پیچ اشاره دارد.
چه زمانی پیچ آلن بهتر از پیچ ششگوش است؟
وقتی فضای اطراف سر پیچ محدود است، ظاهر منظمتر نیاز است یا اتصال داخل حفره و قطعه ماشینکاریشده قرار میگیرد، پیچ آلن معمولاً انتخاب مناسبتری است. اما در اتصالهای سازهای عمومی و فضاهای باز، پیچ ششگوش هم میتواند انتخاب مناسبی باشد.
برای خرید پیچ آلن فقط دانستن سایز کافی است؟
خیر. علاوه بر سایز رزوه، باید طول، جنس، گرید، پوشش، استاندارد، ارتفاع سر، قطر سر، نوع رزوه و شرایط نصب نیز بررسی شود. در قطعات دقیق، ابعاد سر پیچ و محل نشیمن اهمیت زیادی دارد.
پیچ آلن فولادی بهتر است یا استیل ضدزنگ؟
پیچ آلن فولادی معمولاً برای اتصالهای صنعتی و مکانیکی پرکاربرد است، اما اگر محیط مرطوب، خورنده یا حساس به زنگزدگی باشد، پیچ آلن استیل ضدزنگ میتواند گزینه مناسبتری باشد. انتخاب نهایی باید بر اساس بار، محیط و استاندارد پروژه انجام شود.
آیا پیچ آلن برای اتصالهای دارای لرزش مناسب است؟
خود پیچ آلن میتواند در اتصالهای صنعتی استفاده شود، اما در محیطهای دارای لرزش باید قفلشوندگی اتصال، گشتاور بستن، واشر مناسب، چسب رزوه یا مدلهای قفلشونده نیز بررسی شود. فقط انتخاب نوع سر پیچ برای کنترل لرزش کافی نیست.
چرا حفره آلن بعضی پیچها خراب یا گرد میشود؟
استفاده از آچار نامناسب، کیفیت پایین ابزار، اعمال گشتاور بیش از حد، درگیری ناقص آچار با حفره داخلی یا انتخاب پیچ نامناسب میتواند باعث آسیب به حفره آلن شود. برای اتصالهای حساس باید ابزار مناسب و گشتاور کنترلشده استفاده شود.
