واشر فنری و قفلی
واشر فنری و قفلی یا Lock Washer به خانواده‌ای از واشرها گفته می‌شود که برای کمک به کنترل چرخش و شل‌شدن اتصال پیچ و مهره طراحی شده‌اند. برخلاف واشر تخت که وظیفه اصلی آن ایجاد سطح اتکا و توزیع فشار است، در واشر قفلی شکل هندسی قطعه بخشی از مکانیزم عملکرد اتصال محسوب می‌شود.
این مکانیزم در همه مدل‌ها یکسان نیست. بعضی واشرها هنگام سفت‌شدن فشرده می‌شوند، بعضی با دندانه‌های خود با سطح درگیر می‌شوند، بعضی دارای زبانه مکانیکی هستند و در مدل‌های گوه‌ای از اختلاف زاویه سطوح برای مقابله با چرخش اتصال استفاده می‌شود.
در بازار ایران برای این خانواده نام‌های واشر فنری، واشر قفلی، لاک واشر، واشر لاک و Lock Washer رایج هستند. با این حال «واشر فنری» فقط یکی از زیرگروه‌های این خانواده است و نباید تمام Lock Washerها را معادل واشر فنری شکاف‌دار دانست.
این صفحه نقش دسته مادر واشرهای قفلی را دارد. برای مشاهده سایر خانواده‌ها می‌توانید به دسته اصلی انواع واشر صنعتی مراجعه کنید.

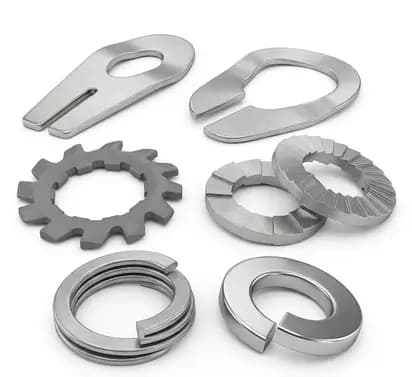

انواع واشر فنری و قفلی
انتخاب نوع Lock Washer باید از روی عملکرد موردنیاز اتصال انجام شود. شدت لرزش، تغییر بار، نوع سطح، فضای نصب و امکان باز و بسته کردن اتصال روی انتخاب مدل مؤثر هستند.
واشر فنری شکاف‌دار
واشر فنری شکاف‌دار شناخته‌شده‌ترین محصول این خانواده در بازار ایران است. این واشر یک حلقه دارای شکاف و اختلاف ارتفاع در دو انتهاست که هنگام سفت‌شدن اتصال فشرده می‌شود.
این محصول در بازار با نام‌های واشر فنری، واشر فنری DIN 127، واشر شکاف‌دار و Spring Lock Washer شناخته می‌شود.
برای بررسی این محصول و انتخاب مدل مناسب، می‌توانید دسته واشر فنری شکاف‌دار DIN 127 را مشاهده کنید. این صفحه به معرفی خانواده واشرهای قفلی اختصاص دارد و جزئیات ابعادی و مشخصات هر محصول باید بر اساس مدل موردنظر بررسی شود.
واشر قفلی دندانه‌دار
واشرهای دندانه‌دار دارای دندانه‌هایی در محیط داخلی، خارجی یا هر دو بخش هستند. هنگام سفت‌شدن اتصال، این دندانه‌ها می‌توانند با سطوح تماس درگیر شوند و مقاومت در برابر چرخش نسبی را افزایش دهند.
در بازار ایران اصطلاح‌های واشر دندانه‌دار، واشر ستاره‌ای، واشر خورشیدی و Toothed Lock Washer برای بعضی فرم‌های این خانواده استفاده می‌شوند.
این مدل در قطعات کوچک، تجهیزات الکتریکی، مونتاژهای فلزی و مواردی که درگیری مکانیکی سطح قابل قبول است کاربرد دارد. روی سطوح حساس، رنگ‌شده یا دارای پوشش تزئینی باید اثر دندانه‌ها روی سطح نیز بررسی شود.
واشر قفلی زبانه‌دار
واشر زبانه‌دار از یک یا چند Tab استفاده می‌کند که پس از نصب به سمت مهره، پیچ یا بخش ثابت مجموعه خم می‌شوند. در این حالت قفل‌شدن بیشتر بر پایه یک مانع مکانیکی ایجاد می‌شود.
این خانواده برای بعضی مجموعه‌های قابل سرویس، شفت‌ها، تجهیزات مکانیکی و اتصال‌هایی که روش قفل‌شدن مثبت‌تری لازم دارند قابل بررسی است.
واشر قفلی گوه‌ای
در سیستم‌های Wedge-Locking معمولاً مجموعه‌ای از سطوح گوه‌ای یا Cam به کار می‌رود که مکانیزم آن با واشر فنری شکاف‌دار متفاوت است.
این مدل‌ها برای اتصال‌هایی که لرزش و بارگذاری دینامیکی اهمیت بیشتری دارند قابل بررسی هستند، اما انتخاب آن‌ها باید همراه با سایز پیچ، پیش‌بار، جنس سطح و دستورالعمل همان سیستم انجام شود.
واشر فنری موجی و فرم‌های خاص
بعضی واشرهای این گروه دارای فرم موجی، خمیده یا فنری خاص هستند و با ایجاد نیروی محوری محدود به حفظ تماس میان اجزای مجموعه کمک می‌کنند.
این محصولات را نباید فقط از روی ظاهر با واشر DIN 127 یا واشر بشقابی یکی دانست؛ مقدار نیرو، میزان تغییر شکل و کاربرد آن‌ها متفاوت است.
تفاوت واشر قفلی و واشر تخت
| ویژگی | واشر قفلی | واشر تخت |
|---|---|---|
| هدف اصلی | کمک به کنترل شل‌شدن یا چرخش اتصال | توزیع فشار و ایجاد سطح اتکا |
| فرم | شکاف‌دار، دندانه‌دار، زبانه‌ای، گوه‌ای و... | معمولاً تخت و حلقوی |
| خاصیت فنری | در بعضی مدل‌ها وجود دارد | هدف اصلی نیست |
| درگیری با سطح | در بعضی انواع وجود دارد | معمولاً هدف طراحی نیست |
| انتخاب بر اساس لرزش | اهمیت زیاد دارد | معیار اصلی انتخاب نیست |
در بعضی اتصال‌ها ممکن است واشر تخت و قفلی هم‌زمان استفاده شوند، اما این موضوع باید بر اساس طراحی اتصال یا دستورالعمل سازنده تعیین شود. برای بررسی مدل‌های عمومی می‌توانید دسته واشرهای تخت عمومی را مشاهده کنید؛ این آرایش یک روش عمومی برای تمام پروژه‌ها نیست.
آیا واشر فنری واقعاً از بازشدن پیچ جلوگیری می‌کند؟
این سؤال یکی از مهم‌ترین موارد در انتخاب Lock Washer است. پاسخ کوتاه این است که هیچ نوع واشر فنری عمومی را نباید به‌تنهایی تضمین‌کننده عدم شل‌شدن در تمام شرایط دانست.
عملکرد اتصال به پیش‌بار پیچ، میزان لرزش، جهت نیرو، سختی سطوح، اصطکاک، گشتاور نصب و نوع مکانیزم قفل‌شدن وابسته است.
در اتصال‌هایی با لرزش کم یا متوسط ممکن است یک روش ساده کافی باشد، اما در ماشین‌آلات دارای ضربه، تغییر جهت مکرر، لرزش شدید یا اتصال‌های ایمنی‌بحرانی باید کل سیستم قفل‌شوندگی بررسی شود.
واشر DIN 127؛ یکی از انواع این خانواده
DIN 127 یکی از شناخته‌شده‌ترین نام‌ها در بازار ایران برای واشر فنری شکاف‌دار است، اما این استاندارد نباید به کل دسته واشرهای قفلی تعمیم داده شود.
در بولتیکال، دسته واشرهای قفلی برای معرفی انواع مختلف این خانواده در نظر گرفته شده است تا کاربر بتواند متناسب با نوع اتصال، محصول موردنظر خود را بررسی کند.
بنابراین این صفحه باید بیشتر به سؤال «چه نوع واشر قفلی برای اتصال من مناسب است؟» پاسخ دهد و انتخاب واشر فنری DIN 127 بر اساس مشخصات و ابعاد مدل موردنیاز انجام شود.
چطور واشر قفلی مناسب را انتخاب کنیم؟
قبل از انتخاب مدل، بهتر است اطلاعات اتصال مشخص شوند:
- سایز پیچ و مهره
- گرید یا کلاس مقاومتی اتصال
- میزان پیش‌بار موردنیاز
- شدت و نوع لرزش
- وجود بار ضربه‌ای یا سیکلی
- جنس سطح زیر واشر
- سختی سطح
- محدودیت فضای نصب
- دفعات باز و بسته شدن اتصال
- شرایط خوردگی و دمای محیط
سایز واشر باید با پیچ هماهنگ باشد
واشر قفلی معمولاً بر اساس سایز اسمی پیچ انتخاب می‌شود، اما قطر داخلی واقعی، قطر بیرونی و ضخامت آن به نوع و استاندارد محصول بستگی دارند.
فقط برابر بودن نام سایز کافی نیست. در اتصال‌های دقیق باید از تطابق ابعاد واشر با سطح زیر سر پیچ یا مهره و فضای اطراف آن اطمینان حاصل شود.
متریال واشر فنری و قفلی
واشرهای قفلی می‌توانند از فولاد فنری، فولاد کربنی، استنلس استیل یا سایر متریال‌های مناسب ساخته شوند. انتخاب جنس به عملکرد مکانیکی و محیط سرویس وابسته است.
واشر فولادی ممکن است برای مقاومت خوردگی دارای پوشش سطحی باشد. در مدل استنلس نیز گرید واقعی و خواص فنری یا سختی باید با کاربرد تطابق داشته باشند.
استنلس بودن واشر به‌تنهایی به معنی مناسب بودن آن برای هر اتصال نیست؛ مخصوصاً اگر ویژگی فنری یا سختی خاصی از قطعه انتظار می‌رود.
پوشش واشر قفلی فولادی
بسته به محصول و سفارش، واشر فولادی می‌تواند با فینیش‌های مختلف عرضه شود. نوع پوشش باید با پیچ و مهره، شرایط خوردگی و الزامات پروژه هماهنگ باشد.
اگر دندانه یا لبه واشر برای درگیری مستقیم با سطح طراحی شده باشد، پوشش سطح قطعه مقابل نیز می‌تواند بر عملکرد و آسیب ظاهری اثر بگذارد.
واشر دندانه‌دار برای چه سطوحی مناسب است؟
واشر دندانه‌دار برای ایجاد درگیری مکانیکی نیاز دارد دندانه‌ها بتوانند با سطح تماس داشته باشند. به همین دلیل روی بعضی سطوح رنگ‌شده، نرم، پوشش‌دار یا تزئینی ممکن است اثر دائمی ایجاد کند.
در تجهیزاتی که حفظ پوشش یا ظاهر سطح اهمیت دارد، باید این موضوع قبل از انتخاب بررسی شود.
تفاوت واشر قفلی و واشر بشقابی
واشر بشقابی یا فنر دیسکی عمدتاً برای ایجاد نیروی فنری محوری، جبران نشست و کمک به حفظ پیش‌بار طراحی می‌شود. این محصول الزاماً معادل یک Lock Washer عمومی نیست.
بعضی طراحی‌ها ممکن است از اثر فنری برای پایداری اتصال استفاده کنند، اما مکانیزم و پارامترهای محاسباتی واشر بشقابی با واشر فنری شکاف‌دار یا دندانه‌دار متفاوت است.
واشر قفلی برای لرزش شدید
برای تجهیزاتی مانند موتور، پمپ، کمپرسور، نوار نقاله یا ماشین‌آلات دارای Start/Stop مکرر، انتخاب نباید فقط از روی عبارت «ضدلرزش» انجام شود.
در چنین شرایطی باید مشخص شود چه مکانیزمی برای کنترل Self-Loosening لازم است. ممکن است واشر گوه‌ای، مهره قفلی، چسب رزوه، روش قفل مکانیکی یا بازطراحی پیش‌بار اتصال مناسب‌تر باشد.
آیا واشر قفلی قابل استفاده مجدد است؟
قابلیت استفاده مجدد به نوع واشر و شرایط آن بعد از باز کردن اتصال بستگی دارد. واشری که تغییر شکل دائمی، ترک، شکستگی، له‌شدگی، خوردگی شدید یا آسیب دندانه‌ها دارد نباید بدون بررسی دوباره استفاده شود.
برای مدل‌های تخصصی، دستورالعمل سازنده درباره استفاده مجدد اولویت دارد.
اشتباهات رایج هنگام خرید واشر فنری و قفلی
- یکی دانستن تمام Lock Washerها با DIN 127
- فرض اینکه هر واشر فنری جلوی هر مقدار لرزش را می‌گیرد
- انتخاب فقط براساس سایز پیچ
- نادیده گرفتن سختی واشر و سطح مقابل
- استفاده از واشر دندانه‌دار روی سطح حساس بدون بررسی
- عدم تطابق متریال و پوشش با پیچ و مهره
- استفاده مجدد از واشر تغییرشکل‌یافته
- انتخاب مدل عمومی برای اتصال ایمنی‌بحرانی
- یکی دانستن واشر بشقابی با واشر فنری شکاف‌دار
- استفاده از اصطلاح «ضدلرزش» بدون مشخص کردن شدت و نوع بارگذاری
برای استعلام قیمت واشر قفلی چه اطلاعاتی لازم است؟
برای اینکه نوع و قیمت محصول دقیق‌تر بررسی شود، بهتر است موارد زیر همراه درخواست ثبت شوند:
- نوع واشر قفلی
- استاندارد یا شماره نقشه در صورت وجود
- سایز پیچ
- قطر داخلی در صورت مشخص بودن
- متریال واشر
- سختی در صورت الزام
- نوع پوشش
- جنس پیچ و مهره
- جنس سطح زیر واشر
- شدت لرزش یا نوع بارگذاری
- دمای سرویس
- تعداد هر سایز
- مدارک QC موردنیاز
خرید انواع واشر فنری و قفلی از بولتیکال
قیمت واشر فنری و قفلی به نوع مکانیزم، سایز، متریال، سختی، پوشش، استاندارد و تعداد سفارش وابسته است. برای خرید صنعتی بهتر است ابتدا نوع عملکرد موردنیاز اتصال مشخص شود و سپس محصول انتخاب شود.
از محصولات این دسته، مدل متناسب با اتصال را انتخاب کنید و سایز و تعداد را به سبد استعلام اضافه کنید. پس از بررسی مشخصات و امکان تأمین، قیمت و پیش‌فاکتور سفارش اعلام خواهد شد.
برای مشاهده مراحل ثبت درخواست می‌توانید راهنمای خرید و استعلام بولتیکال را بررسی کنید.
سؤالات متداول درباره واشر فنری و قفلی
واشر قفلی چیست؟
خانواده‌ای از واشرهاست که با مکانیزم‌هایی مانند خاصیت فنری، دندانه، زبانه یا گوه‌ای شدن برای کمک به کنترل شل‌شدن اتصال استفاده می‌شود.
واشر فنری با واشر قفلی چه تفاوتی دارد؟
واشر فنری یکی از انواع واشر قفلی است. خانواده Lock Washer علاوه بر مدل فنری شکاف‌دار شامل انواع دندانه‌دار، زبانه‌ای، گوه‌ای و طراحی‌های دیگر نیز می‌شود.
آیا DIN 127 همان واشر قفلی است؟
DIN 127 به فرم کلاسیک واشر فنری شکاف‌دار اشاره دارد و فقط یکی از انواع خانواده واشرهای قفلی است.
برای لرزش شدید چه واشری مناسب است؟
پاسخ به میزان لرزش، پیش‌بار، سایز پیچ و طراحی اتصال بستگی دارد. واشر فنری معمولی را نباید به‌صورت عمومی برای لرزش شدید کافی دانست.
واشر دندانه‌دار چیست؟
Lock Washer دارای دندانه‌های داخلی یا خارجی است که هنگام سفت‌شدن با سطح تماس درگیر می‌شوند و مقاومت در برابر چرخش را افزایش می‌دهند.
واشر قفلی زیر مهره نصب می‌شود یا پیچ؟
محل نصب به طراحی اتصال بستگی دارد و معمولاً در سمت عضوی قرار می‌گیرد که هنگام سفت کردن می‌چرخد؛ نقشه و استاندارد پروژه اولویت دارند.
واشر قفلی استیل هم وجود دارد؟
بله. هنگام انتخاب مدل استیل باید علاوه بر خوردگی، خواص مکانیکی، سختی یا خاصیت فنری موردنیاز نیز بررسی شوند.
آیا واشر قفلی قابل استفاده مجدد است؟
به نوع و وضعیت قطعه بستگی دارد. واشر دارای تغییر شکل دائمی، شکستگی، آسیب دندانه یا کاهش خاصیت فنری نباید بدون بررسی مجدد استفاده شود.
برای استعلام قیمت چه مشخصاتی ارسال کنیم؟
نوع واشر، سایز پیچ، متریال، سختی، پوشش، استاندارد، تعداد و شرایط لرزش یا بارگذاری مهم‌ترین اطلاعات اولیه هستند.
