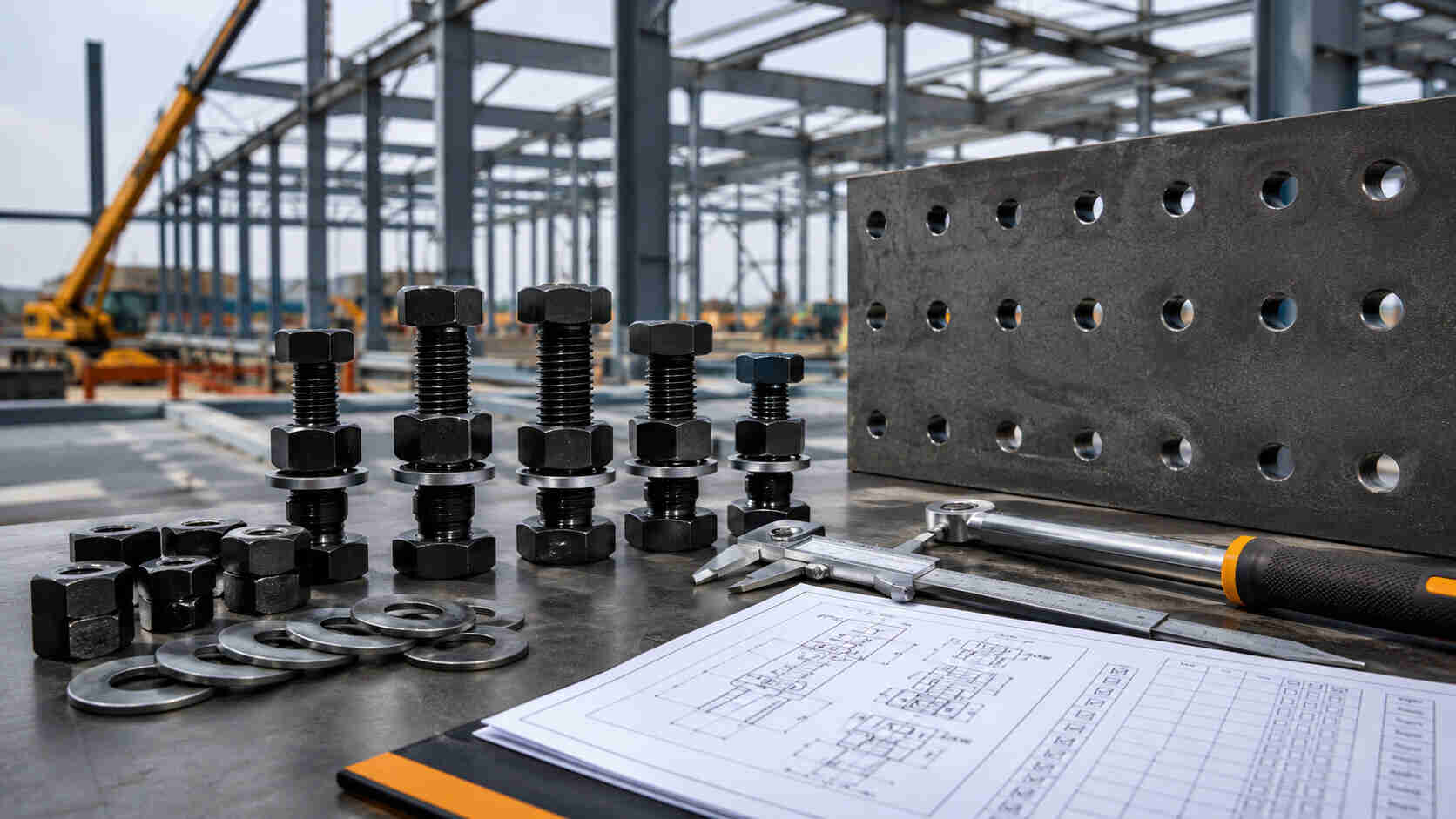

پیچ و مهره اسکلت فلزی؛ راهنمای انتخاب پیچ HV، مهره و واشر سازه‌ای

پاسخ کوتاه: پیچ و مهرهٔ اسکلت فلزی را نباید فقط با عنوان «پیچ 10.9» خرید. در اتصال سازه‌ای باید نوع اتصال، استاندارد مجموعه، پیچ، مهره، واشر، ابعاد، پوشش، روش نصب و مدارک کنترل کیفیت هم‌زمان مشخص شوند. پیچ HV معمولاً بخشی از یک مجموعهٔ سازه‌ای برای اتصال‌های پیش‌تنیده است؛ بنابراین هر پیچ 10.9 موجود در بازار الزاماً پیچ HV یا جایگزین مستقیم آن نیست.

در اجرای سوله، پل، اسکلت فلزی، سازهٔ صنعتی و اتصالات فولادی، این قطعات بخشی از مسیر انتقال نیرو هستند. اتصال ممکن است تحت کشش، برش، بار ترکیبی، خستگی، لرزش یا بار لرزه‌ای قرار بگیرد. یک انتخاب اشتباه می‌تواند به کمبود درگیری رزوه، لغزش، کاهش پیش‌بار، رد شدن در QC یا دوباره‌کاری در کارگاه منجر شود.

این مقاله برای مهندس سازه، دفتر فنی، مسئول خرید، QC، پیمانکار و مجری اسکلت فلزی نوشته شده است. ابتدا تفاوت پیچ عمومی، پیچ 10.9 و مجموعهٔ HV را روشن می‌کنیم؛ سپس استانداردها، اتصال اتکایی و اصطکاکی، مهره و واشر، پوشش، کنترل کیفیت و روش تنظیم RFQ را بررسی می‌کنیم. برای نمای کلی خانواده‌های اتصال‌دهنده نیز به راهنمای انواع پیچ و مهره صنعتی لینک می‌دهیم.

پیچ و مهره اسکلت فلزی چه تفاوتی با پیچ معمولی دارد؟

در مونتاژهای سبک، پیچ و مهره ممکن است فقط دو قطعه را در جای خود نگه دارند. در سازهٔ فولادی، اتصال بخشی از رفتار مهندسی سازه است و باید نیرو را طبق مدل طراحی منتقل کند. بنابراین شکل سر، سطح اتکا، طول رزوه، کلاس مقاومتی، اصطکاک سطوح، مهره و واشر مکمل و روش سفت‌کاری همگی اهمیت دارند.

در بسیاری از اتصالات سازه‌ای، قطعات به‌صورت ست مصرف می‌شوند: یک پیچ، یک مهره و واشرهایی که نقشه یا استاندارد مشخص کرده است. خرید پیچ از یک منبع و تهیهٔ مهره و واشر معمولی از بازار، بدون کنترل سازگاری، می‌تواند ظرفیت اتصال و امکان تأیید QC را زیر سؤال ببرد.

پیچ HV چیست و در کجا استفاده می‌شود؟

پیچ HV نام رایج یک خانواده از پیچ‌های پرمقاومت سازه‌ای است که در بسیاری از پروژه‌ها به‌صورت مجموعهٔ پیچ، مهره و واشر برای اتصال‌های فولادی استفاده می‌شود. این مجموعه‌ها ممکن است برای اتصال‌های پیش‌تنیده و کنترل لغزش طراحی شده باشند و الزامات ابعادی، مقاومتی، اصطکاکی و نصب مشخصی داشته باشند.

در طراحی اروپایی، مجموعه‌های پیچ سازه‌ای پیش‌تنیده در خانوادهٔ EN 14399 مطرح می‌شوند و EN 14399-4 با سیستم HV شناخته می‌شود. در نقشه‌ها و بازار ایران، نام‌های DIN 6914 برای پیچ، DIN 6915 برای مهره و DIN 6916 برای واشر سازه‌ای نیز دیده می‌شوند. این نام‌ها را باید طبق ویرایش و specification پروژه تفسیر کرد و بدون بررسی، معادل قطعی اعلام نکرد.

برای بررسی مقصد تجاری اصلی، صفحهٔ پیچ HV و سیستم DIN 6914 / EN 14399-4 را ببینید. این صفحه باید از مقالات تخصصی و صفحات پروژه‌ای لینک بگیرد و مسیر استعلام سایز، گرید، پوشش و تعداد ست کامل باشد.

آیا پیچ HV همان پیچ 10.9 است؟

خیر. 10.9 یک کلاس مقاومتی برای بیان سطحی از خواص مکانیکی پیچ است؛ HV به یک سیستم یا مجموعهٔ سازه‌ای با الزامات مشخص برای پیچ، مهره، واشر و نصب اشاره می‌کند. ممکن است یک پیچ HV کلاس 10.9 باشد، اما هر پیچ 10.9 از نظر سر، طول رزوه، مهره، واشر، پوشش یا الزامات نصب، HV محسوب نمی‌شود.

برای مقایسهٔ مفاهیم کلاس، گرید و استاندارد می‌توانید به مقالهٔ تفاوت گرید و کلاس مقاومتی پیچ و مهره لینک دهید؛ اما نیت این صفحه همچنان روی کاربرد سازه‌ای و خرید مجموعهٔ HV باقی می‌ماند.

پیچ HV، مهره HV و واشر سازه‌ای باید با هم انتخاب شوند

در اتصال پیش‌تنیده، سطح اتکا، رزوه، سختی، ابعاد و اصطکاک اجزا روی نتیجه اثر می‌گذارند. اگر مهرهٔ معمولی با پیچ سازه‌ای استفاده شود یا واشر مطابق سیستم انتخاب نشود، نصب ممکن است از روش طراحی‌شده فاصله بگیرد و کنترل پیش‌بار دشوار شود.

واشر سازه‌ای را نباید فقط یک حلقهٔ فلزی برای پخش فشار دانست. محل واشر، جهت نصب، سختی، قطر بیرونی و سازگاری آن با پوشش و روش سفت‌کاری باید از روی نقشه یا استاندارد کنترل شود. برای مقصد تجاری مجموعه، از صفحهٔ سیستم پیچ و مهرهٔ HV به‌جای لینک قدیمی مقالهٔ حذف‌شده استفاده کنید و برای خانوادهٔ عمومی نیز واشرهای صنعتی را جداگانه معرفی کنید.

اتصال اتکایی و اتصال اصطکاکی چه تفاوتی دارند؟

پیش از خرید، باید بدانید اتصال چگونه نیرو را منتقل می‌کند. در اتصال اتکایی، انتقال نیرو پس از تماس و اتکای پیچ با جدارهٔ سوراخ رخ می‌دهد. در اتصال اصطکاکی یا Slip-Resistant، پیش‌تنیدگی پیچ و اصطکاک بین سطوح برای محدود کردن لغزش نقش اساسی دارد. جزئیات طراحی، سوراخ، سطح تماس، گرید، روش نصب و ضوابط پروژه تعیین‌کننده‌اند.

استانداردهای رایج در پیچ و مهره اسکلت فلزی

در پروژه‌های فولادی ممکن است استاندارد اروپایی، آلمانی، آمریکایی یا specification اختصاصی کارفرما دیده شود. استاندارد را از روی نام بازار حدس نزنید؛ ویرایش سند، نوع اتصال، پوشش و روش نصب می‌تواند نتیجه را تغییر دهد. راهنمای تفاوت استاندارد DIN و ISO در پیچ و مهره برای تفکیک استاندارد ابعادی از کلاس و گرید مفید است.

برای مشاهدهٔ مرجع ASTM، صفحهٔ ASTM F3125/F3125M قابل استفاده است. متن استاندارد، آیین‌نامهٔ طراحی، نقشه و دستورالعمل کارفرما باید مرجع نهایی پروژه باشند.

پیچ و مهره اسکلت فلزی در سوله‌ها

در سوله، اتصال ستون به رفتر، رفتر به رفتر، بادبند، وصله‌ها، اتصالات سقف و برخی اجزای جانبی ممکن است به پیچ و مهره نیاز داشته باشند؛ اما همهٔ این نقاط از نظر حساسیت یکسان نیستند. اتصال باربر اصلی را با اتصال فرعی یا پوشش جانبی یکی نگیرید.

برای خرید پیچ و مهرهٔ سوله، بهترین مبنا MTO یا لیست برداشت از نقشه است. در این لیست، سایز، طول، تعداد، گرید، پوشش، نوع اتصال و محل مصرف هر گروه را جدا کنید. خرید بر اساس تجربهٔ کارگاهی یا سفارش کلی «پیچ سوله» می‌تواند به کمبود طول، واشر، مهره یا قطعهٔ سازگار در زمان نصب منجر شود.

برای تأمین تجاری، صفحهٔ اتصالات پیچ و مهره سازه‌ای و سوله و لندینگ پیچ و مهره سازه‌های فولادی مسیرهای مرتبط با پروژه هستند. اگر specification به سیستم HV مشخصی اشاره می‌کند، مقصد اصلی همچنان لندینگ DIN 6914 و EN 14399-4 است.

انتخاب سایز، طول و تعداد پیچ سازه‌ای

سایز پیچ از روی قطر اسمی رزوه مشخص می‌شود، اما طول مناسب به ضخامت قطعات، تعداد واشر، ارتفاع مهره، طول درگیری رزوه و روش نصب وابسته است. طول بیشتر همیشه بهتر نیست؛ بیرون‌زدگی اضافی می‌تواند با تجهیزات یا جزئیات سازه تداخل داشته باشد و طول کمتر نیز درگیری لازم را تأمین نمی‌کند.

• قطر و طول را دقیقاً از نقشه یا MTO بردارید؛ «M20» بدون طول برای خرید کافی نیست.
• تعداد ست را جدا از تعداد پیچ تنها بنویسید؛ هر ست می‌تواند پیچ، مهره و واشرهای مشخص داشته باشد.
• رزوه، ارتفاع مهره و فضای ابزار را هنگام کنترل طول در نظر بگیرید.
• در صورت تأیید کارفرما، مقدار رزرو را جداگانه اعلام کنید تا با تعداد مصرفی مخلوط نشود.
• سایزها و طول‌های مختلف را در بسته‌بندی جدا و برچسب‌گذاری‌شده تحویل بگیرید.

پوشش پیچ سازه‌ای؛ گالوانیزه گرم، داکرومات یا مشکی

پوشش باید بر اساس فضای باز یا بسته، رطوبت، کلراید، عمر طراحی، اصطکاک اتصال و specification پروژه انتخاب شود. گالوانیزهٔ گرم برای بسیاری از سازه‌های فضای باز گزینهٔ رایجی است، اما افزایش ضخامت پوشش می‌تواند روی رزوه و تلرانس اثر بگذارد؛ مهرهٔ سازگار و روش نصب باید همراه آن مشخص شود.

پوشش پیچ، مهره و واشر را جدا از هم انتخاب نکنید. ترکیب نامناسب می‌تواند به گیرکردن رزوه، تفاوت اصطکاک، آسیب سطح یا دشواری کنترل پیش‌بار منجر شود. برای مقایسهٔ روش‌های پوشش، به راهنمای گالوانیزه، داکرومات و پوشش‌های صنعتی لینک دهید.

روش نصب و کنترل پیش‌تنیدگی پیچ HV

در اتصال پیش‌تنیده، بستن مهره صرفاً با «سفت کردن تا جایی که آچار اجازه دهد» روش مهندسی نیست. روش نصب می‌تواند بر اساس گشتاور کنترل‌شده، روش ترکیبی، چرخش مهره، DTI یا دستورالعمل اختصاصی سازنده تعریف شود. روش صحیح باید در specification و دستورالعمل اجرای پروژه مشخص باشد.

• سطح تماس، سوراخ‌ها و قطعات پیش از بستن تمیز و مطابق نقشه باشند.
• واشرها در محل و جهت مشخص‌شده نصب شوند.
• ابزار کالیبره و روش کنترل پیش‌بار مستند باشد.
• پوشش یا روانکاری رزوه بدون تأیید روش نصب تغییر نکند.
• هرگونه تعویض پیچ، مهره، واشر یا تغییر روش بستن قبل از اجرا تأیید شود.

کنترل کیفیت پیچ HV، مهره و واشر سازه‌ای

کنترل کیفیت باید پیش از پخش قطعات در کارگاه انجام شود. اگر مغایرت بعد از نصب کشف شود، هزینهٔ بازکردن، تفکیک، تعویض و تأخیر پروژه بالا می‌رود. ظاهر براق یا وزن زیاد به‌تنهایی اصالت و کلاس پیچ سازه‌ای را ثابت نمی‌کند.

اطلاعات لازم برای خرید پیچ و مهره اسکلت فلزی

استعلام «پیچ HV M20 چند؟» برای خرید پروژه‌ای کافی نیست. باید مشخص شود که قطعه برای کدام اتصال، با چه استانداردی، در چه محیطی و به‌صورت پیچ تنها یا ست کامل موردنیاز است. جدول زیر قالب کوتاه و قابل استفاده برای RFQ است.

برای سفارش عمده، راهنمای نوشتن RFQ خرید پیچ و مهره را به تیم خرید بدهید. نقشهٔ اتصال، MTO، جدول سایزها، پوشش، محل تحویل و زمان‌بندی نیز باید همراه درخواست ارسال شود.

برای بررسی خانواده‌های تجاری مکمل، پیچ‌های فولادی پرمقاومت، مهره‌های فولادی پرمقاومت، پیچ‌های شش‌گوش و مهره‌های شش‌گوش را از هم تفکیک کنید؛ اما در سفارش HV، لندینگ سیستم سازه‌ای و specification پروژه مرجع نهایی باقی می‌مانند.

اشتباهات رایج در خرید پیچ و مهره سازه‌ای

• یکی دانستن هر پیچ 10.9 با مجموعهٔ HV.
• خرید پیچ بدون مهره و واشر سازگار یا تکمیل ست از بازار نامشخص.
• اعلام فقط قطر و ننوشتن طول، رزوه، استاندارد و نوع اتصال.
• تغییر پوشش یا روانکاری بدون بررسی اثر آن بر اصطکاک و پیش‌بار.
• استفاده از واشر معمولی در اتصال پیش‌تنیده بدون تأیید طراح یا استاندارد.
• اتکا به ظاهر، وزن یا عنوان فروشنده بدون کنترل مارکینگ و مدارک.
• مخلوط کردن سایزها و Batchها در انبار و از دست دادن قابلیت ردیابی.
• شروع نصب بدون دستورالعمل سفت‌کاری، ابزار کالیبره و روش پذیرش QC.

مثال پروژه‌ای: استعلام ست HV برای سوله

فرض کنید برای وصلهٔ تیر یک سوله به ست HV نیاز دارید. استعلام ضعیف می‌گوید: «پیچ HV M20 قیمت بدهید.» استعلام قابل مقایسه بهتر است این‌گونه نوشته شود:

Structural preloaded bolt assembly – EN 14399-4 / HV – M20×80 – property class and coating per project specification – matching nut and washers – 1,200 sets – batch traceability and inspection documents required.

اگر نقشه، گرید، پوشش یا روش اتصال هنوز قطعی نیست، پیش از قیمت نهایی از مشاور پروژه استعلام بگیرید. تأمین‌کننده می‌تواند موجودی، زمان تأمین، امکان واردات یا ساخت، مدارک و پیش‌فاکتور را بر اساس اطلاعات کامل بررسی کند.

سؤالات متداول دربارهٔ پیچ و مهره اسکلت فلزی

آیا پیچ HV همان پیچ 10.9 است؟

نه دقیقاً. 10.9 کلاس مقاومتی است، اما HV به سیستم یا مجموعهٔ سازه‌ای با الزامات مشخص برای پیچ، مهره، واشر و نصب اشاره می‌کند. هر پیچ 10.9 الزاماً HV نیست.

آیا می‌توان در اتصال HV از مهره یا واشر معمولی استفاده کرد؟

در اتصال سازه‌ای و به‌ویژه پیش‌تنیده، اجزای مجموعه باید طبق نقشه و استاندارد سازگار باشند. جایگزینی مهره یا واشر معمولی بدون تأیید فنی می‌تواند عملکرد و پذیرش QC را تحت تأثیر قرار دهد.

برای خرید پیچ و مهره سوله چه اطلاعاتی لازم است؟

نوع اتصال، استاندارد، سایز، طول، گرید، پوشش، تعداد ست، مهره و واشر مکمل، محل مصرف، روش نصب و مدارک QC را اعلام کنید. بهترین مبنا MTO و نقشهٔ سازه است.

آیا گالوانیزه گرم برای همهٔ پیچ‌های سازه‌ای مناسب است؟

برای بسیاری از سازه‌های فضای باز گزینهٔ مناسبی است، اما باید با سیستم مهره، تلرانس رزوه، اصطکاک اتصال و specification پروژه هماهنگ باشد. پوشش را بدون بررسی روش نصب تغییر ندهید.

آیا برای اتصال باربر می‌توان پیچ معمولی خرید؟

فقط اگر نقشه و محاسبات پروژه آن را مجاز دانسته باشد. اتصال باربر، پیش‌تنیده، خستگی‌پذیر یا لرزه‌ای باید با استاندارد و مشخصات مهندس سازه تأمین شود.

جمع‌بندی؛ مجموعهٔ HV را طبق نقشه و به‌صورت کامل تأمین کنید

پیچ و مهرهٔ اسکلت فلزی یک کالای عمومی با چند سایز ساده نیست. در اتصال‌های حساس، پیچ HV، مهره و واشر سازه‌ای باید به‌عنوان یک مجموعه دیده شوند و استاندارد، ابعاد، کلاس، پوشش، روش نصب و مدارک آن‌ها با نقشه و specification پروژه هماهنگ باشد. 10.9 فقط یک کلاس مقاومتی است و به‌تنهایی جایگزین سیستم HV نمی‌شود.

برای خرید پروژه‌ای، MTO و نقشه را مبنا قرار دهید، نوع اتصال را مشخص کنید، ست کامل را با سایز و طول تفکیک کنید و پیش از نصب، مارکینگ، Batch، پوشش، گواهی و روش پیش‌تنیدگی را کنترل کنید. برای دریافت بررسی و پیش‌فاکتور، فرم تماس و استعلام بولتیکال را همراه با لیست اقلام پروژه ارسال کنید.
