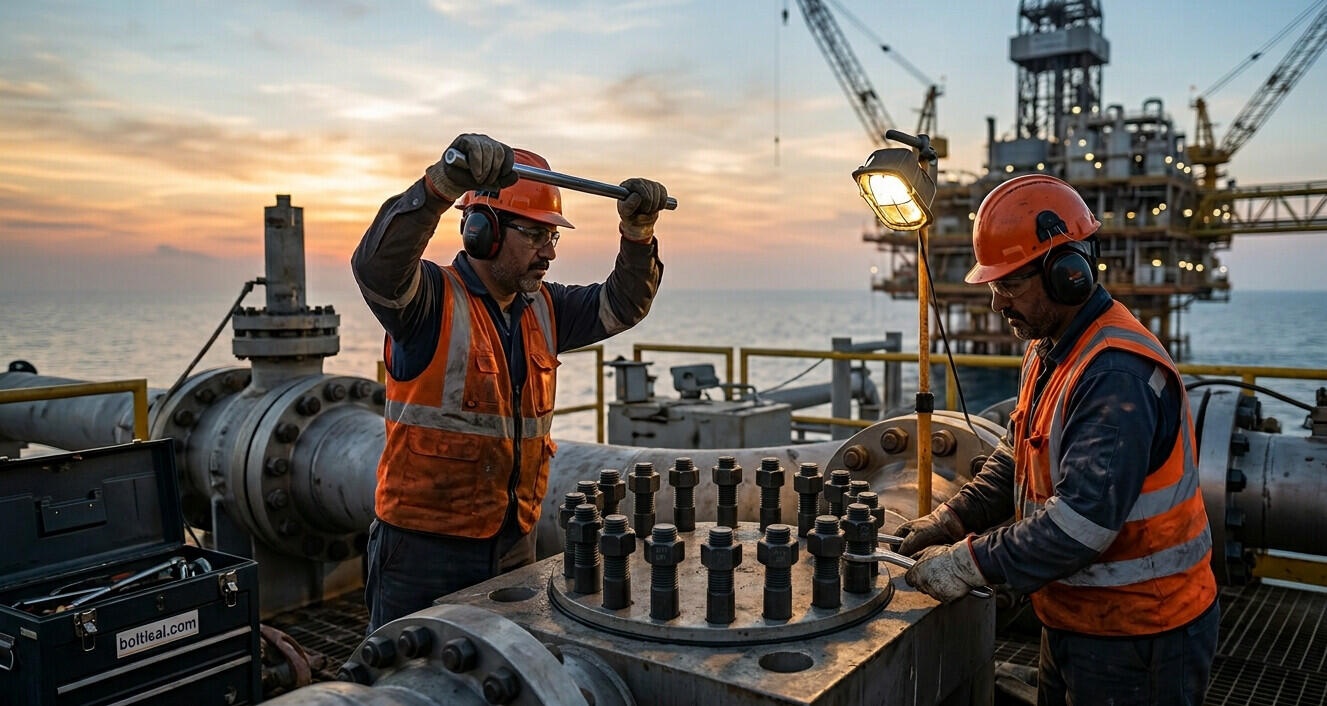

در پروژههای مقیاسبزرگ مانند پالایشگاهها، خطوط انتقال سیالات پرفشار، نیروگاهها و واحدهای پتروشیمی، تجهیزات با دماهای بسیار بالا، فشارهای کاری سنگین و اتمسفرهای خورنده روبهرو هستند. در چنین شرایطی، پیچ و مهرههای ششگوش معمولی خیلی سریع افت عملکرد مکانیکی، خوردگی و نشتی ایجاد میکنند. مهندسان برای کنترل این تنشها از اتصالات تخصصی به نام استاد بولت (Stud Bolt) استفاده میکنند. در این مقاله فنی از مجله تخصصی بولتیکال، استانداردها، آلیاژها، مکانیزمهای بارگذاری و زنجیره تأمین این قطعه کلیدی را بررسی میکنیم.
استاد بولت چیست؟ کالبدشکافی ساختاری و تفاوت با پیچهای ششگوش

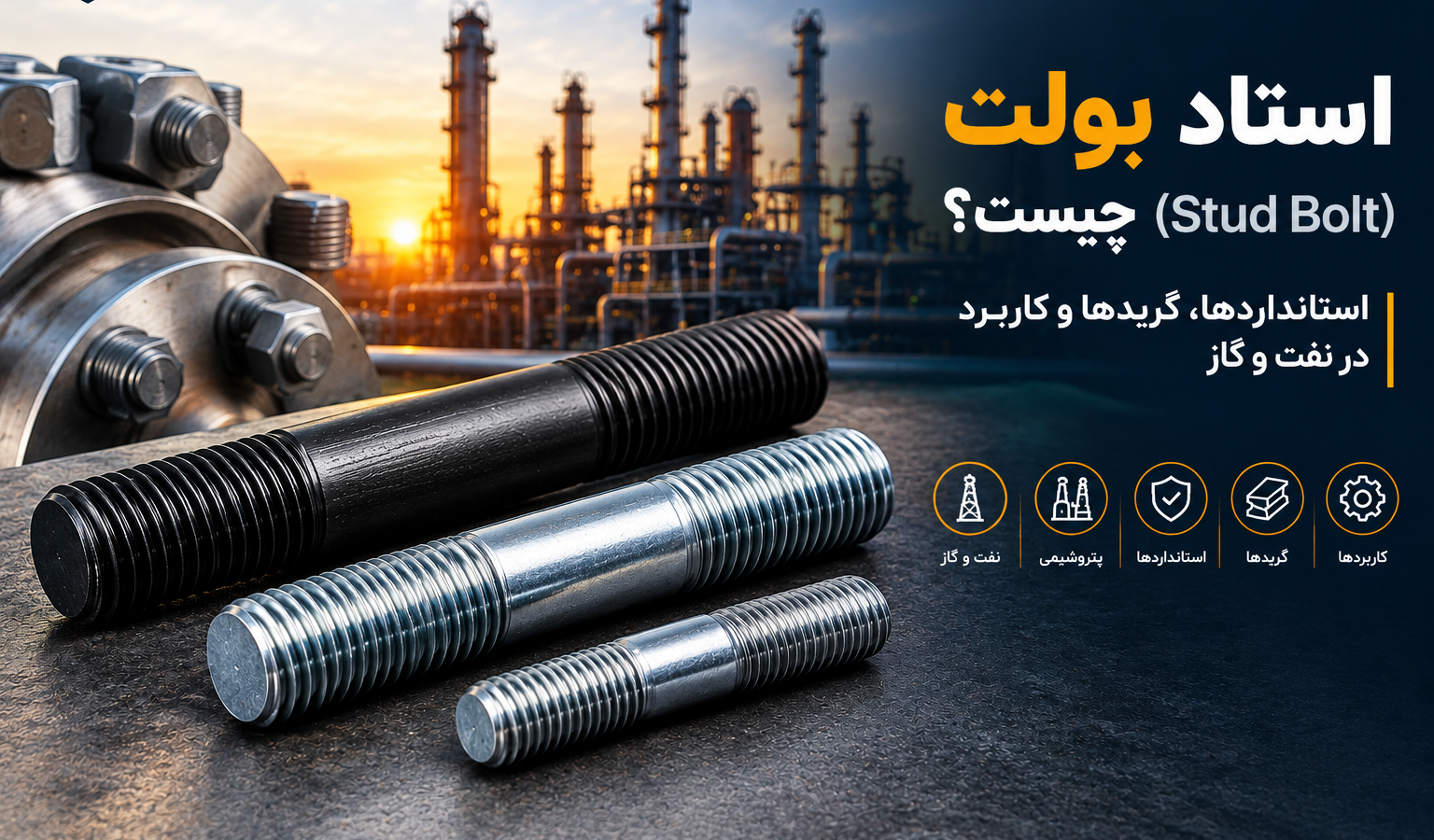

استاد بولت در سادهترین تعریف، یک ساقه استوانهای فولادی یا آلیاژی تمامرزوه (Fully Threaded) یا دوسررزوه است و گل پیچ (Head) ندارد. دو مهره سنگین (Heavy Hex Nut) از دو طرف ساقه بسته میشوند و اتصال را قفل میکنند.
چرا در صنایع پتروشیمی از پیچ گلدار استفاده نمیشود؟
مهندسان به دلیل رفتار تنش در اتصالات پرفشار، گل پیچ را از ساختار استاد بولت حذف میکنند. در پیچهای ششگوش استاندارد، بیشترین تمرکز تنش (Stress Concentration) در گلوگاه اتصال رخ میدهد؛ یعنی همان نقطهای که ساقه به گل پیچ میرسد. این ناحیه در ارتعاشات سنگین، استعداد بالایی برای ترکخوردگی و شکست ترد دارد. اما استاد بولت با مقطع یکنواخت خود، تنشهای کششی را متقارنتر در طول قطعه پخش میکند. همچنین اگر رزوه آسیب ببیند یا مهره هرز شود، تیم تعمیرات معمولاً با تعویض مهرهها اتصال را دوباره احیا میکند.
برای درک بهتر رفتار رزوهها تحت کشش ممتد، مطالعه مقاله واژهنامه تخصصی اتصالات و رزوههای مهندسی به شما کمک میکند تا با تلرانس کلاس رزوههای پرفشار آشنا شوید.
گریدهای استاندارد استاد بولت (Stud Bolt) بر اساس ASTM
استانداردهای انجمن آزمایش و مواد آمریکا (ASTM)، مشخصات شیمیایی و مکانیکی استاد بولتها را مشخص میکنند. استاندارد DIN بیشتر بر اتصالات میلیمتری تمرکز دارد، اما استانداردهای ASTM پایه طراحی بسیاری از سیستمهای پایپینگ اینچی هستند.
۱. گرید ASTM A193 Grade B7 (فولاد کروم-مولیبدن سختکاری شده)
استاد بولت B7 یکی از پرمصرفترین گریدها در صنایع نفت و گاز است. تولیدکنندگان این آلیاژ را معمولاً از فولاد کمآلیاژ متوسطکربن مانند AISI 4140 میسازند و سپس آن را تحت عملیات حرارتی کوئنچ و تمپر قرار میدهند.
- محدوده دمایی کاری: قابلیت کارکرد مداوم از منفی ۲۹ درجه تا مثبت ۴۲۷ درجه سانتیگراد بدون افت جدی خواص مکانیکی.
- خواص مکانیکی: مقاومت تسلیم بسیار بالا در برابر بارهای استاتیکی فلنجها.
۲. گرید ASTM A193 Grade B16 (فولاد کروم-مولیبدن-وانادیوم)
در بخشهایی از پالایشگاه که دما از مرز ۴۵۰ درجه سانتیگراد فراتر میرود، گرید B7 دیگر انتخاب مناسبی نیست. واحدهای کاتالیستی و بویلرهای حرارتی نمونههای رایج این شرایط هستند. مهندسان در این بخشها از گرید B16 استفاده میکنند. وانادیوم در این آلیاژ، مقاومت به خزیدگی (Creep Resistance) را در دماهای بسیار بالا تقویت میکند.
۳. گریدهای استیل ضدزنگ (ASTM A193 B8 & B8M)
در محیطهایی که اسیدهای خورنده، گاز ترش (H2S) یا رطوبت شدید دریایی وجود دارد، واحدهای صنعتی معمولاً استاد بولتهای استیل را انتخاب میکنند:
- گرید B8: تولیدکنندگان این گرید را از استیل ۳۰۴ آستنیتی میسازند. این آلیاژ مقاومت عمومی خوبی در برابر اکسیداسیون دارد.
- گرید B8M: تولیدکنندگان این گرید را از استیل ۳۱۶ میسازند. مولیبدن در ساختار آن، مقاومت بالاتری در برابر خوردگی حفرهای (Pitting) ناشی از کلراید ایجاد میکند. ویژگیهای ساختاری این دسته از آلیاژها را در مقاله راهنمای مهندسی پیچ استیل ۳۰۴ در مقابل ۳۱۶ کالبدشکافی کردهایم.
مهرههای سنگین ASTM A194؛ زوج جداییناپذیر استاد بولت (Stud Bolt)
استفاده از مهرههای معمولی ششگوش روی استاد بولتهای پرفشار، یک خطای جدی تدارکاتی است. الزامات مهندسی تأکید میکنند که استاد بولتها باید با مهرههای ضخیم و سنگین موسوم به Heavy Hex Nuts تحت استاندارد ASTM A194 جفت شوند.
تطبیق گرید پیچ و مهره در استاندارد پتروشیمی:
- استاد بولت گرید B7 باید با مهره گرید A194 Grade 2H جفت شود.
- استاد بولت گرید B16 با مهره گرید A194 Grade 4 یا Grade 7 انطباق دارد.
- برای استاد بولتهای گرید B8 و B8M، مهندسان بهترتیب از مهرههای گرید A194 Gr.8 و Gr.8M استفاده میکنند.
برای مقایسه تفاوتهای ساختاری این کلاسها با سیستمهای میلیمتری خشکه، میتوانید مقاله فنی پیچ خشکه چیست؟ بررسی گرید ۸.۸ و کاربرد آن را مطالعه کنید.
جدول مشخصات ابعادی و استانداردهای طراحی استاد بولت (Stud Bolt)
استاندارد ASME B18.31.2 طراحی ابعادی ساقهها را مشخص میکند و استاندارد ASME B1.1 نیز رزوهکاری آنها را در سیستم اینچی توضیح میدهد. جدول زیر به مهندسان کمک میکند گام رزوه، گرید و نوع مهره مکمل را سریعتر بررسی کنند:
| گرید استاد بولت (ASTM) | استاندارد ابعادی ساقه | سری رزوه استاندارد (Thread Series) | نوع مهره سنگین مکمل | پوشش سطحی پیشنهادی |
|---|---|---|---|---|
| A193 Grade B7 | ASME B18.31.2 | 8-UN (دنده ریز اختصاصی) / UNC | A194 Grade 2H | کادمیوم / داکرومات / تفلون (PTFE) |
| A193 Grade B16 | ASME B18.31.2 | 8-UN / UNC | A194 Grade 4 یا 7 | پوششهای مقاوم به دمای بالا |
| A193 Grade B8 (St.304) | ASME B18.31.2 | UNC / UN | A194 Grade 8 | بدون پوشش (ساده) / پوشش ضد قفلشدگی |
| A193 Grade B8M (St.316) | ASME B18.31.2 | UNC / UN | A194 Grade 8M | بدون پوشش / سرامیک کاتینگ |
پوششهای سطحی استاد بولت (Stud Bolt) برای محیطهای خورنده
استاد بولت خام (Self-Color) در محیطهای پالایشگاهی خیلی سریع اکسید میشود. انتخاب پوشش مناسب، طول عمر خط لوله و پایداری اتصال را افزایش میدهد. بازار این قطعات معمولاً سه پوشش اصلی را بیشتر میشناسد:
- پوشش تفلون صنعتی (PTFE Coating): این پوشش رنگی، که معمولاً با رنگهای سبز، آبی یا زرد عرضه میشود، ضریب اصطکاک بسیار پایینی ایجاد میکند. همین ویژگی، سفتکردن پیچ با آچار هیدرولیک را سادهتر میکند و مقاومت شیمیایی خوبی در برابر اسیدها ایجاد میکند.
- پوشش داکرومات (Zinc Flake): این پوشش یک لایه محافظ آلومینیوم-روی ایجاد میکند و خطر تردی هیدروژنی را در فولادهای گرید بالا کاهش میدهد. تفاوتهای مکانیزمی این فرآیند با متدهای سنتی را در مقاله روشهای آبکاری و پوششدهی بررسی کردهایم.
- آبکاری کادمیوم و گالوانیزه گرم: این روشها برای کاهش خوردگیهای اتمسفری ممتد کاربرد دارند و در بسیاری از پروژههای صنعتی استفاده میشوند.
لجستیک تدارکات و راهنمای استعلام قیمت استاد بولت در بازار
خرید استاد بولت با خرید اتصالات ساختمانی مانند رول بولت تفاوت زیادی دارد. ماهیت اینچی، حساسیت متالورژیکی و الزام تست ریپورت، این محصول را به یک کالای تخصصی تبدیل میکند. اگر به اطلاعات میدانی درباره اجرای انکرهای ساختمانی نیاز دارید، راهنمای رول بولت چیست و چگونه نصب میشود؟ را مطالعه کنید. اما برای تأمین استاد بولت پتروشیمی، سه فاکتور تجاری و لجستیکی زیر اهمیت بیشتری دارد:
۱. بورس اصلی تأمین در تهران
دفاتر بازرگانی، واردکنندگان و کارگاههای تخصصی تراشکاری و رزوهکاری استاد بولت بیشتر در غرب تهران فعالیت میکنند. در تحلیل میدانی مرکز فروش پیچ و مهره در تهران بررسی کردیم که مجتمعهایی مانند آوا جنرال و بازار آهن بهاران در شادآباد، هاب اصلی این صنف هستند. فعالان این بازار معمولاً قیمتها را بر اساس حجم سفارش و فرمولهای وزنی محاسبه میکنند. این ساختار مالی را در مستند قیمت پیچ و مهره کیلویی؛ عوامل موثر در نوسانات بازار به تفصیل شرح دادهایم.
۲. لزوم دریافت گواهی پارتنامبر و تست ریپورت (MTR)
استاد بولت پتروشیمی را بدون برگه Material Test Report خریداری نکنید. این سند اصالت ذوب فولاد، نتایج تست ضربه (Charpy V-Notch)، تست کشش و سایر دادههای کنترل کیفیت را نشان میدهد. خریدار با بررسی MTR، ریسک خرابی ناگهانی، نشتی و توقف خط تولید را کاهش میدهد.
نتیجهگیری: مرجعیت فنی در انتخاب اتصالات پرفشار
استاد بولتها در حفظ یکپارچگی خطوط انتقال انرژی نقش حیاتی دارند. طراحی بدون گل، انتخاب دقیق گریدهای فولادی کروم-مولیبدن مانند B7 و B16، استفاده از گریدهای استیل ضدزنگ و جفتکردن قطعه با مهرههای سنگین 2H، امنیت سیستمهای پایپینگ را افزایش میدهد. این اتصالات در برابر بارهای دینامیکی، فشارهای بالا و دماهای سنگین عملکرد قابل اتکایی ارائه میکنند. پلتفرم مهندسی بولتیکال (Boltical) با تکیه بر دانش فنی روز، تأمین مستقیم انواع استاد بولتهای گرید بالا و ارائه تست ریپورتهای معتبر آزمایشگاهی، زنجیره تأمینی شفاف، ایمن و اقتصادی را برای صنایع نفت، گاز، پتروشیمی و نیروگاهی کشور فراهم میکند.
