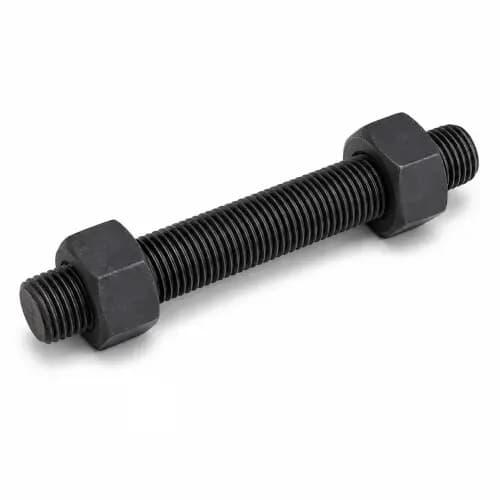

استاد بولت چیست؟
استاد بولت یا Stud Bolt نوعی پیچ صنعتی بدون سر است که معمولاً بهصورت تمامرزوه یا دو سر رزوه تولید میشود و همراه با دو مهره، برای بستن قطعاتی مثل فلنجها استفاده میشود. برخلاف پیچهای معمولی که یک سر دارند، استاد بولت از دو طرف با مهره بسته میشود و به همین دلیل در اتصالاتی که نیاز به فشار یکنواخت، باز و بسته شدن دورهای و کنترل دقیق گشتاور دارند، بسیار کاربردی است.
استاد بولت یکی از مهمترین فستنرها در صنایع نفت، گاز، پتروشیمی، نیروگاه، پایپینگ، تجهیزات تحت فشار، ولو، پمپ، مبدل حرارتی و اتصالات فلنجی است. در این کاربردها، خرید استاد بولت فقط انتخاب یک پیچ ساده نیست؛ انتخاب اشتباه سایز، گرید، طول یا مهره میتواند باعث نشتی، شل شدن اتصال، خرابی فلنج یا توقف تجهیز شود.
استاد بولت برای چه کاربردهایی استفاده میشود؟
کاربرد اصلی استاد بولت در اتصال فلنجهاست. در خطوط لوله، ولوها، اتصالات فشارقوی، تجهیزات فرآیندی و سیستمهایی که باز و بسته شدن برای تعمیرات دورهای لازم است، استاد بولت همراه با مهره سنگین استفاده میشود. این محصول زمانی انتخاب میشود که اتصال باید قابل اعتماد، قابل سرویس و متناسب با فشار و دمای کاری باشد.
- اتصال فلنجها در پایپینگ صنعتی
- صنایع نفت، گاز، پتروشیمی و پالایشگاه
- نیروگاه، بخار، تجهیزات دمای بالا و فشار بالا
- ولو، پمپ، مبدل حرارتی و تجهیزات فرآیندی
- اتصالاتی که نیاز به دو مهره و کنترل گشتاور دارند
- پروژههایی که استاندارد، گواهی متریال و ردیابی فنی اهمیت دارد
تفاوت استاد بولت با پیچ معمولی چیست؟
پیچ معمولی معمولاً یک سر دارد و از یک طرف وارد قطعه میشود، اما استاد بولت بدون سر است و در دو طرف با مهره بسته میشود. همین ساختار باعث میشود برای اتصال فلنجها، فشار به شکل کنترلشدهتری روی مجموعه وارد شود و باز و بسته کردن اتصال در تعمیرات صنعتی راحتتر باشد.
در اتصالهای فلنجی، استاد بولت معمولاً همراه با دو مهره سنگین استفاده میشود. به همین دلیل هنگام خرید، نباید فقط خود استاد بولت بررسی شود؛ مهره، گرید مهره، رزوه، پوشش و سازگاری متریال هم باید همزمان انتخاب شود. برای تکمیل اتصال، دسته مهرهها هم باید از نظر گرید و استاندارد با استاد بولت هماهنگ باشد.
گریدهای رایج استاد بولت
در بازار صنعتی، استاد بولتها معمولاً با گریدهای مختلف بر اساس دما، فشار، محیط کاری و متریال فلنج انتخاب میشوند. گریدهای فولادی آلیاژی مثل B7 و B16 برای کاربردهای فشار و دمای بالا رایج هستند. گریدهای استنلس استیل مثل B8 و B8M نیز برای محیطهایی استفاده میشوند که مقاومت خوردگی اهمیت بیشتری دارد.
- ASTM A193 B7: یکی از رایجترین گریدهای استاد بولت برای فلنجها و تجهیزات صنعتی.
- ASTM A193 B7M: قابل بررسی برای برخی شرایط خاص که کنترل سختی و سرویس خاص اهمیت دارد.
- ASTM A193 B8: استاد بولت استنلس استیل، نزدیک به خانواده 304.
- ASTM A193 B8M: استاد بولت استنلس استیل، نزدیک به خانواده 316 برای محیطهای خورندهتر.
- ASTM A193 B16: مناسب برخی سرویسهای دمای بالاتر و شرایط سختتر.
- ASTM A194 2H / 8 / 8M: گریدهای رایج مهره مکمل برای استاد بولتهای صنعتی.
استانداردهای مهم استاد بولت
در استاد بولت باید بین استاندارد متریال، استاندارد ابعادی، استاندارد رزوه و استاندارد فلنج تفاوت گذاشت. در پروژههای صنعتی، معمولاً متریال استاد بولت با ASTM A193 و متریال مهره با ASTM A194 مشخص میشود. برای ابعاد و الزامات فلنجی نیز ASME B16.5 و ASME B18.2.2 در بسیاری از پروژهها مطرح هستند.
- ASTM A193: استاندارد متریال برای استاد بولتها و پیچهای آلیاژی و استنلس در سرویسهای فشار و دمای بالا.
- ASTM A194: استاندارد متریال مهرههای مورد استفاده همراه با استاد بولت.
- ASME B16.5: مرجع مهم برای اتصال فلنجها، تعداد پیچ، قطر و طول مورد نیاز در بسیاری از فلنجهای صنعتی.
- ASME B18.2.2: استاندارد ابعادی مهرههای ششگوش سنگین.
- ASME B1.1: مرجع رزوههای اینچی مثل UNC، UNF و 8UN در بسیاری از استاد بولتها.
- DIN 976: در برخی مدلهای متریک تمامرزوه یا میلرزوهای قابل بررسی است.
رزوه استاد بولت؛ UNC، UNF یا 8UN؟
یکی از بخشهای مهم در خرید استاد بولت، نوع رزوه است. در بسیاری از استاد بولتهای فلنجی اینچی، رزوههای UNC، UNF یا 8UN دیده میشود. انتخاب رزوه باید با مهره، استاندارد پروژه و کلاس فلنج هماهنگ باشد. در پروژههای فلنجی فشارقوی، 8UN در سایزهای مشخص کاربرد زیادی دارد، اما انتخاب نهایی باید بر اساس نقشه، استاندارد پروژه یا جدول فلنج انجام شود.
در مدلهای متریک نیز سایزهایی مثل M16، M20، M24، M30 و بالاتر ممکن است بر اساس پروژه انتخاب شوند. در هر دو حالت، فقط قطر استاد بولت کافی نیست؛ طول، گام رزوه، تعداد مهره، کلاس فلنج و گرید متریال هم باید مشخص شود.
پوششهای رایج استاد بولت
پوشش سطحی استاد بولت بر اساس محیط نصب و الزامات پروژه انتخاب میشود. در محیطهای خشک ممکن است مدل بدون پوشش یا مشکی کافی باشد، اما برای رطوبت، فضای باز یا محیطهای خورنده، پوشش مناسب اهمیت زیادی دارد. در پروژههای صنعتی، پوششهایی مثل گالوانیزه گرم، زینک، PTFE، تفلون یا پوششهای ضدخوردگی خاص قابل بررسی هستند.
- Plain / Black: مناسب برخی کاربردهای عمومی یا محیطهای کنترلشده.
- Hot Dip Galvanized: مناسبتر برای فضای باز و محافظت بیشتر نسبت به فولاد خام.
- PTFE / Teflon Coated: قابل بررسی برای کاهش اصطکاک، کنترل گشتاور و مقاومت خوردگی بهتر در برخی پروژهها.
- Zinc / Zinc Plated: برای محافظت سطحی سبکتر در کاربردهای عمومی.
چطور استاد بولت درست انتخاب کنیم؟
برای انتخاب استاد بولت، اول باید مشخص شود اتصال مربوط به چه فلنج یا تجهیزی است. سایز فلنج، کلاس فشار، استاندارد فلنج، دما، فشار، محیط کاری، نوع سیال و الزام متریال، همه روی انتخاب استاد بولت اثر دارند. بعد از آن قطر، طول، گرید، نوع رزوه، مهره و پوشش مشخص میشود.
- سایز و کلاس فلنج: مثل 2 اینچ کلاس 150 یا 6 اینچ کلاس 300.
- قطر و طول استاد بولت: باید مطابق جدول فلنج و ضخامت اتصال انتخاب شود.
- گرید متریال: مثل B7، B8، B8M یا B16.
- نوع مهره: معمولاً Heavy Hex Nut با گرید سازگار.
- نوع رزوه: UNC، UNF، 8UN یا متریک بسته به پروژه.
- پوشش: بر اساس خوردگی، دما، اصطکاک و محیط نصب.
اشتباهات رایج در خرید استاد بولت
- خرید استاد بولت بدون مشخص کردن کلاس و سایز فلنج.
- اشتباه گرفتن استاد بولت با میلرزوه معمولی.
- انتخاب B7 برای محیطی که به استنلس یا گرید خاص نیاز دارد.
- بیتوجهی به گرید مهره و استفاده از مهره ناسازگار.
- انتخاب طول اشتباه و کم بودن بیرونزدگی رزوه از مهره.
- بیتوجهی به نوع رزوه؛ مخصوصاً UNC، UNF یا 8UN.
- انتخاب پوشش نامناسب برای محیط مرطوب یا خورنده.
- درخواست نکردن گواهی متریال در پروژههای حساس.
اطلاعات لازم برای استعلام استاد بولت
برای اینکه استعلام سریع و دقیق انجام شود، بهتر است اطلاعات زیر از ابتدا اعلام شود. اگر همه اطلاعات را ندارید، حداقل سایز فلنج، کلاس فلنج، قطر، طول، گرید و تعداد را مشخص کنید.
- سایز فلنج و کلاس فشار، در صورت استفاده فلنجی
- قطر استاد بولت، مثل 1/2 اینچ، 3/4 اینچ، M20 یا M24
- طول استاد بولت
- گرید متریال، مثل ASTM A193 B7، B8، B8M یا B16
- گرید مهره، مثل ASTM A194 2H، 8 یا 8M
- نوع رزوه؛ UNC، UNF، 8UN یا متریک
- پوشش سطحی؛ Plain، گالوانیزه گرم، PTFE یا پوشش خاص
- تعداد مورد نیاز
- محیط کاری؛ دما، فشار، رطوبت، سیال، فضای باز یا محیط خورنده
- نیاز به گواهی متریال، تست یا ردیابی محصول
سؤالات متداول درباره استاد بولت
اسم انگلیسی استاد بولت چیست؟
اسم اصلی آن Stud Bolt است. برای مدلهای فلنجی، عبارتهای Fully Threaded Stud Bolt، Flange Stud Bolt و Stud Bolt with 2 Heavy Hex Nuts هم استفاده میشود.
استاد بولت چیست؟
استاد بولت یک پیچ بدون سر است که معمولاً تمامرزوه یا دو سر رزوه دارد و با دو مهره بسته میشود. این محصول بیشتر برای اتصال فلنجها، تجهیزات فشارقوی و پایپینگ صنعتی استفاده میشود.
استاد بولت با پیچ دو سر رزوه فرق دارد؟
در بازار گاهی این دو نام به جای هم استفاده میشوند، اما در کاربرد فلنجی، استاد بولت معمولاً به قطعهای تمامرزوه یا دو سر رزوه گفته میشود که همراه با دو مهره سنگین برای اتصال فلنج استفاده میشود.
استاد بولت B7 چیست؟
استاد بولت B7 معمولاً به استاد بولت ساختهشده مطابق ASTM A193 Grade B7 گفته میشود. این گرید در اتصالات فلنجی، پالایشگاهی، نیروگاهی و فشار/دمای بالا بسیار رایج است.
استاد بولت B8 و B8M چه تفاوتی دارند؟
B8 مربوط به خانواده استنلس استیل نزدیک به 304 است و B8M نزدیک به 316 شناخته میشود. B8M برای محیطهای خورندهتر و رطوبتی گزینه مناسبتری است.
استاد بولت B16 چه زمانی استفاده میشود؟
B16 برای برخی سرویسهای دمای بالاتر و شرایط سختتر نسبت به B7 بررسی میشود. انتخاب آن باید بر اساس استاندارد پروژه، دما، فشار و الزامات فنی انجام شود.
برای استاد بولت چه مهرهای باید استفاده شود؟
معمولاً از مهره ششگوش سنگین یا Heavy Hex Nut با گرید سازگار استفاده میشود. برای B7، مهره ASTM A194 2H بسیار رایج است. برای B8 و B8M نیز مهرههای استنلس سازگار انتخاب میشوند.
آیا استاد بولت همان میلرزوه است؟
خیر. میلرزوه میتواند یک میله رزوهشده عمومی باشد، اما استاد بولت صنعتی معمولاً با گرید، استاندارد، طول، رزوه و مهره مشخص برای اتصالهای حساس مثل فلنجها انتخاب میشود.
8UN در استاد بولت یعنی چه؟
8UN نوعی رزوه اینچی با 8 دنده در هر اینچ است که در بسیاری از استاد بولتهای فلنجی سایز بالا و فشارقوی استفاده میشود. انتخاب آن باید با استاندارد پروژه و مهره هماهنگ باشد.
UNC و UNF در استاد بولت چه تفاوتی دارند؟
UNC رزوه درشت اینچی و UNF رزوه ریز اینچی است. تفاوت آنها روی درگیری رزوه، سازگاری با مهره و کاربرد اتصال اثر دارد و نباید بدون بررسی جایگزین شوند.
طول استاد بولت چطور انتخاب میشود؟
طول استاد بولت بر اساس سایز و کلاس فلنج، ضخامت واشر، نوع مهره، میزان بیرونزدگی رزوه و استاندارد پروژه انتخاب میشود. انتخاب طول اشتباه میتواند اتصال فلنجی را دچار مشکل کند.
استاد بولت برای فلنجها چگونه مشخص میشود؟
معمولاً بر اساس سایز فلنج، کلاس فشار، استاندارد فلنج، قطر پیچ، تعداد پیچ، طول استاد بولت و گرید متریال مشخص میشود. ASME B16.5 یکی از مراجع رایج برای فلنجهای صنعتی است.
پوشش PTFE برای استاد بولت چه کاربردی دارد؟
پوشش PTFE میتواند مقاومت خوردگی و کنترل اصطکاک را در برخی پروژهها بهتر کند. این پوشش در صنایع نفت، گاز، پتروشیمی و محیطهای خورنده قابل بررسی است.
آیا استاد بولت گالوانیزه برای فضای باز مناسب است؟
گالوانیزه گرم برای فضای باز و رطوبت نسبت به فولاد خام محافظت بیشتری ایجاد میکند، اما برای محیطهای شیمیایی یا دمایی خاص باید پوشش مناسب پروژه بررسی شود.
برای پروژههای نفت و گاز چه استاد بولتی رایج است؟
در بسیاری از پروژههای نفت، گاز و پتروشیمی، استاد بولت ASTM A193 B7 همراه با مهره ASTM A194 2H رایج است. برای محیطهای خورندهتر، گریدهای استنلس مثل B8 و B8M هم بررسی میشوند.
برای استعلام استاد بولت چه اطلاعاتی لازم است؟
سایز و کلاس فلنج، قطر، طول، گرید استاد بولت، گرید مهره، نوع رزوه، پوشش، تعداد، شرایط کاری و نیاز به گواهی متریال باید اعلام شود تا محصول دقیق و قابل دفاع پیشنهاد شود.
