پیچ خودکار و سرمته چیست؟
پیچ خودکار و پیچ سرمته دو خانواده نزدیک اما متفاوت از پیچ‌های صنعتی هستند که برای اتصال سریع قطعات، به‌ویژه ورق فلزی، پروفیل، پانل، پلاستیک و قطعات با ضخامت محدود استفاده می‌شوند. ویژگی مشترک این پیچ‌ها این است که برای درگیری با قطعه کار به مهره جداگانه نیاز ندارند و رزوه پیچ مستقیماً با متریال پایه درگیر می‌شود.
پیچ خودکار یا Self-Tapping Screw هنگام نصب، رزوه موردنیاز خود را در سوراخ یا متریال ایجاد می‌کند. بسته به طراحی پیچ و جنس قطعه، ممکن است سوراخ اولیه لازم باشد یا پیچ بتواند مستقیماً وارد قطعه شود.
پیچ سرمته یا Self-Drilling Screw علاوه بر رزوه خودکار، در نوک خود بخش مته‌ای دارد. این نوک در محدوده ظرفیت طراحی‌شده پیچ می‌تواند ورق یا پروفیل فلزی را سوراخ کند و سپس رزوه پیچ وارد قطعه شود. به همین دلیل در بسیاری از اتصالات فلز به فلز، سوراخ‌کاری و بستن پیچ در یک مرحله انجام می‌شود.
اگر هدف شما بررسی همه خانواده‌های پیچ است، ابتدا می‌توانید دسته انواع پیچ صنعتی را مشاهده کنید. این صفحه مشخصاً برای پیچ‌های خودکار، رزوه‌زن، رزوه‌بر و سرمته طراحی شده است.
تفاوت پیچ خودکار و پیچ سرمته چیست؟
در بازار ایران این دو نام گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی تفاوت مهمی دارند. هر پیچ سرمته دارای رزوه‌ای است که پس از حفاری در قطعه درگیر می‌شود، ولی هر پیچ خودکار الزاماً دارای نوک مته نیست.
| ویژگی | پیچ خودکار | پیچ سرمته |
|---|---|---|
| نام انگلیسی | Self-Tapping Screw | Self-Drilling Screw |
| ایجاد رزوه در قطعه | بله | بله |
| نوک مته‌ای | الزاماً ندارد | دارد |
| نیاز به پیش‌سوراخ‌کاری | بسته به مدل و متریال | در محدوده ظرفیت حفاری معمولاً خیر |
| کاربرد متداول | ورق، پلاستیک، قطعات نازک و محفظه‌ها | ورق فلزی، پروفیل، سقف، نما و ساندویچ پانل |
برای مطالعه جزئیات بیشتر درباره این تفاوت و نحوه انتخاب، راهنمای پیچ سرمته و ظرفیت حفاری و مقاله کاربرد و انتخاب پیچ خودکار می‌توانند قبل از ثبت سفارش مفید باشند.
چه مدل‌هایی در دسته پیچ خودکار و سرمته قرار می‌گیرند؟
دسته پیچ خودکار و سرمته فقط به پیچ شیروانی محدود نیست. فرم سر، نوع رزوه، شکل نوک، جنس پیچ و متریالی که پیچ در آن نصب می‌شود، خانواده‌های متعددی ایجاد می‌کند.

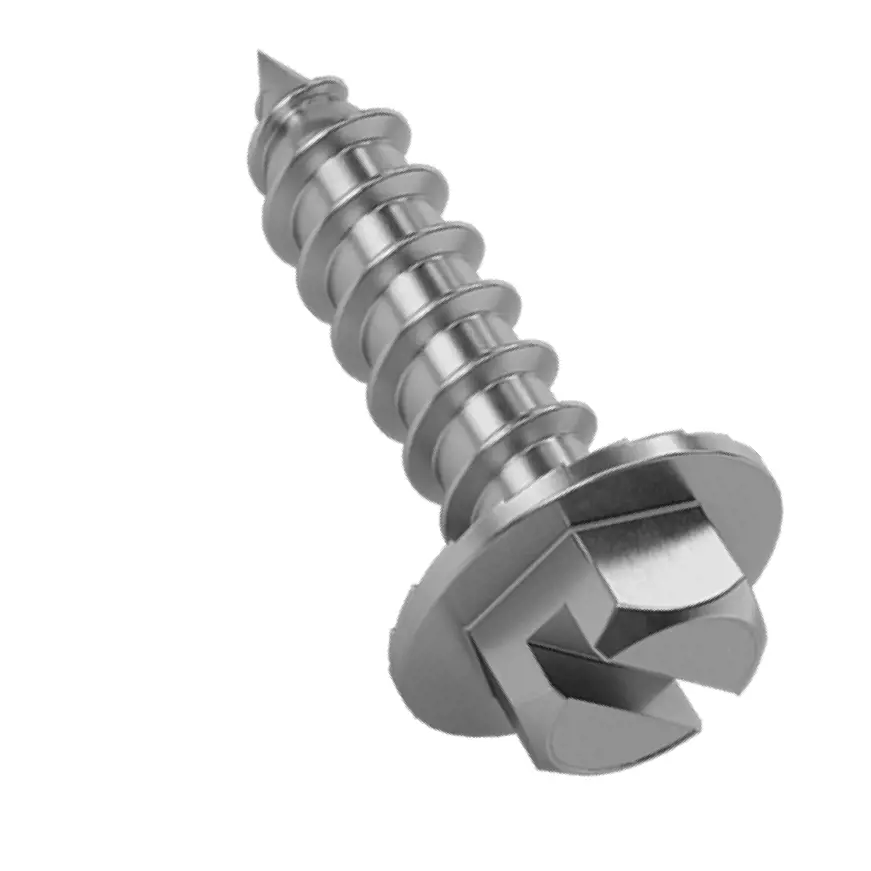

- پیچ خودکار ورق فلز
- پیچ سرمته شش‌گوش و بکس‌خور
- پیچ سرمته واشردار و آب‌بندی

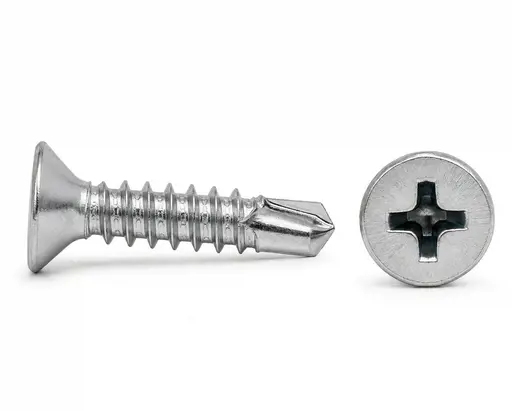

- پیچ سرمته سر تخت و خزینه

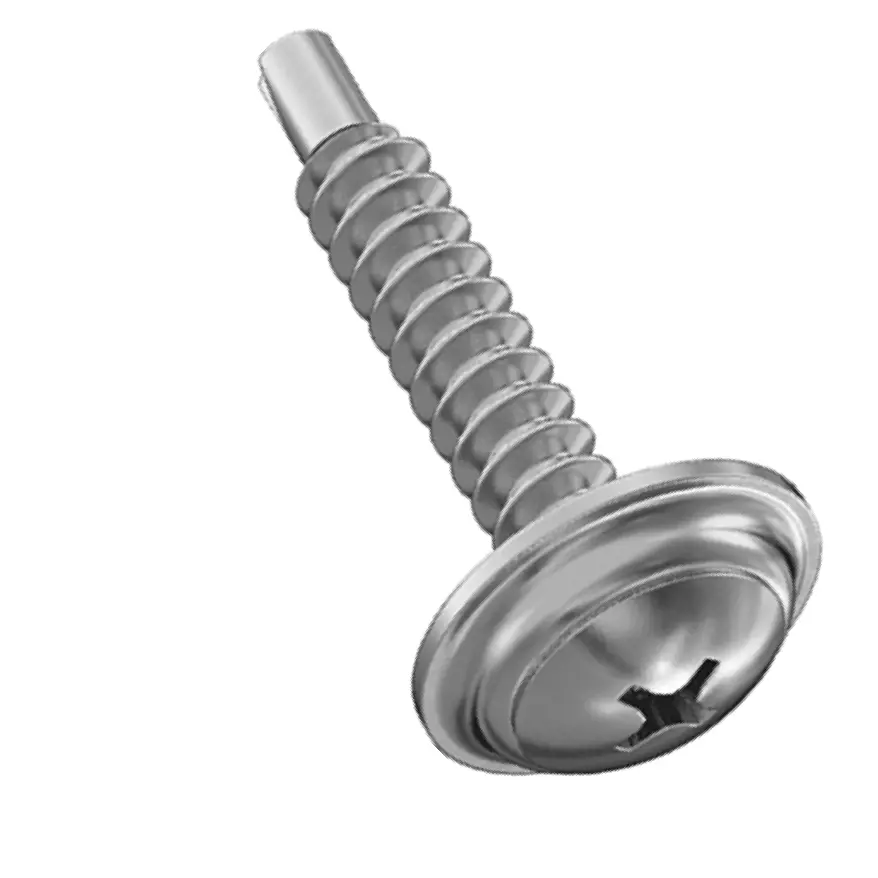

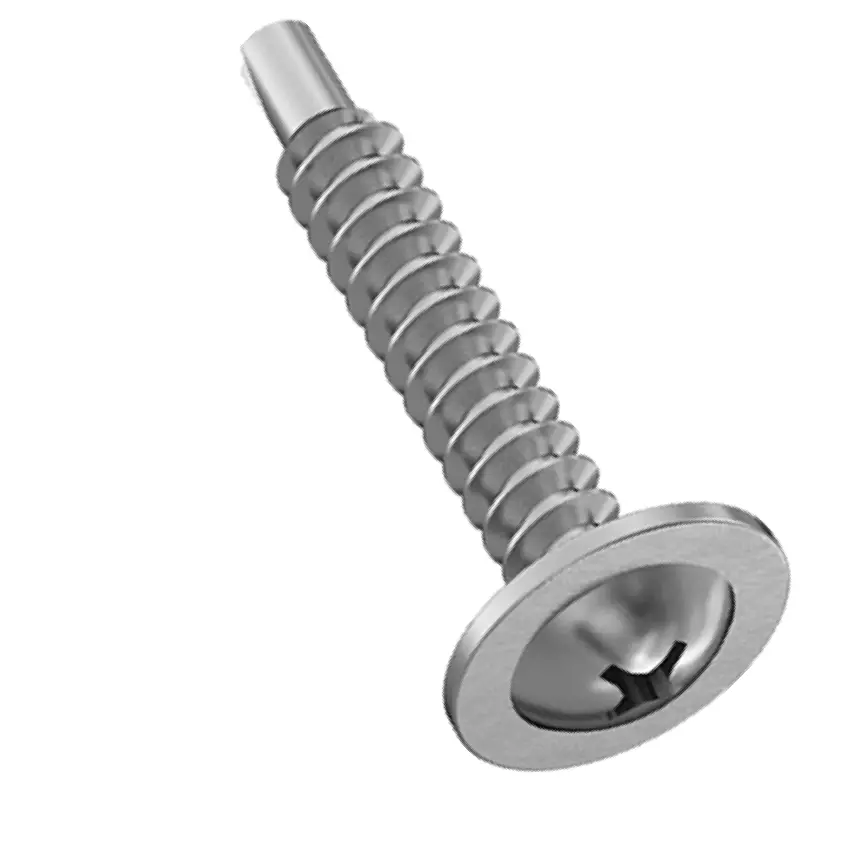

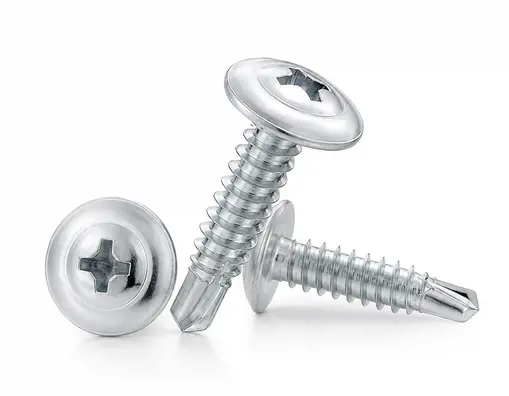

- پیچ سرمته سرگرد و فیلیپس

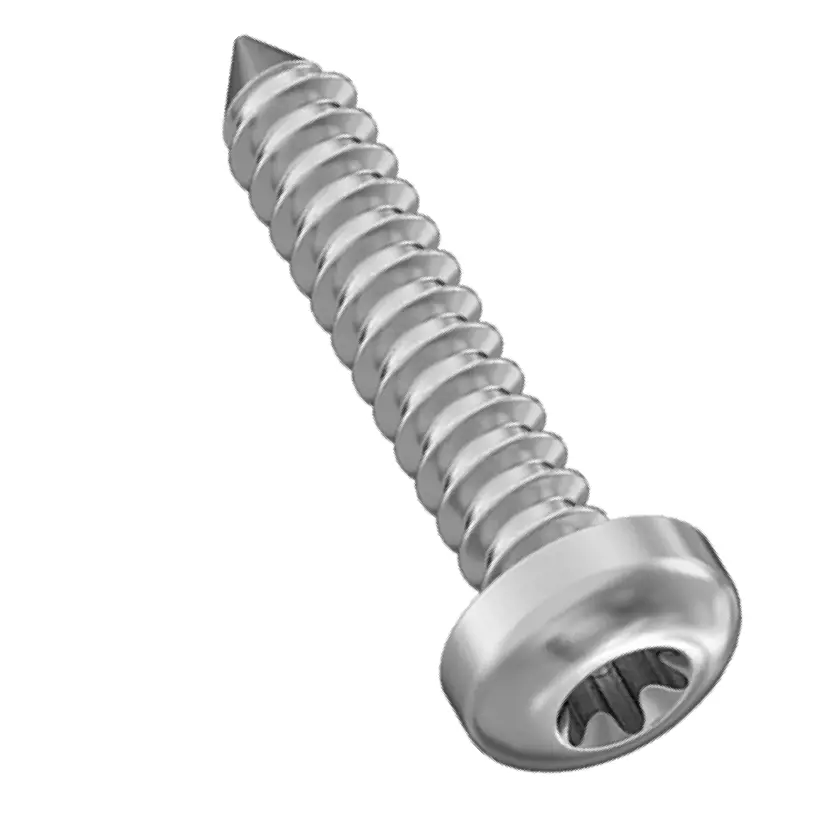

- پیچ رزوه‌زن فلز

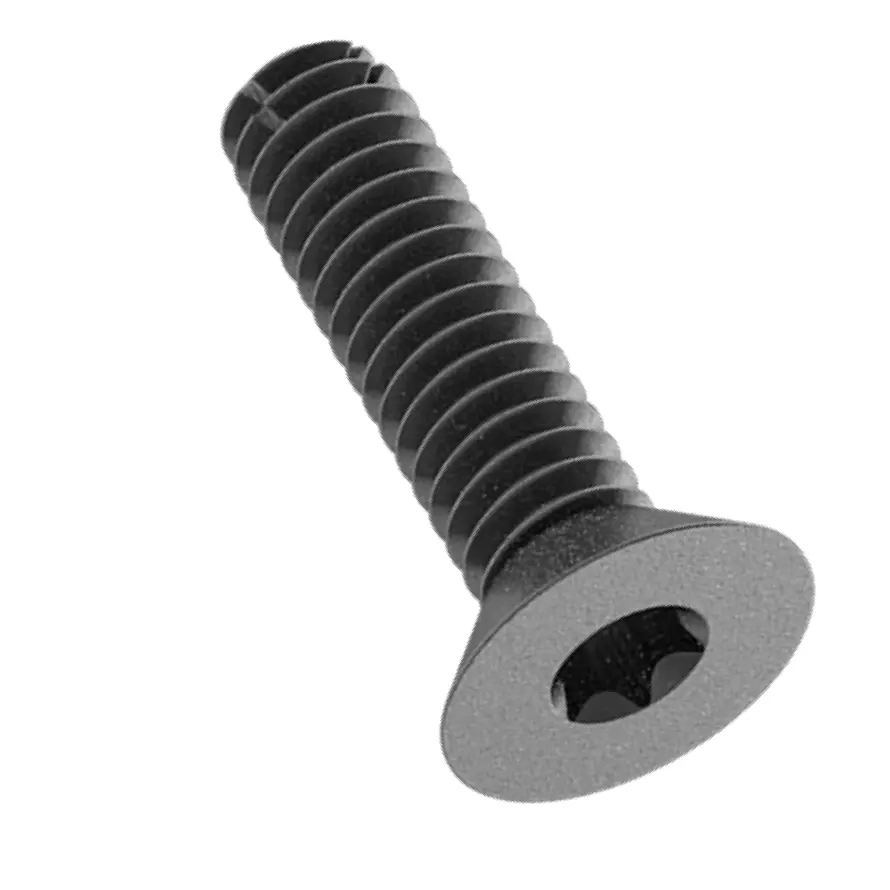

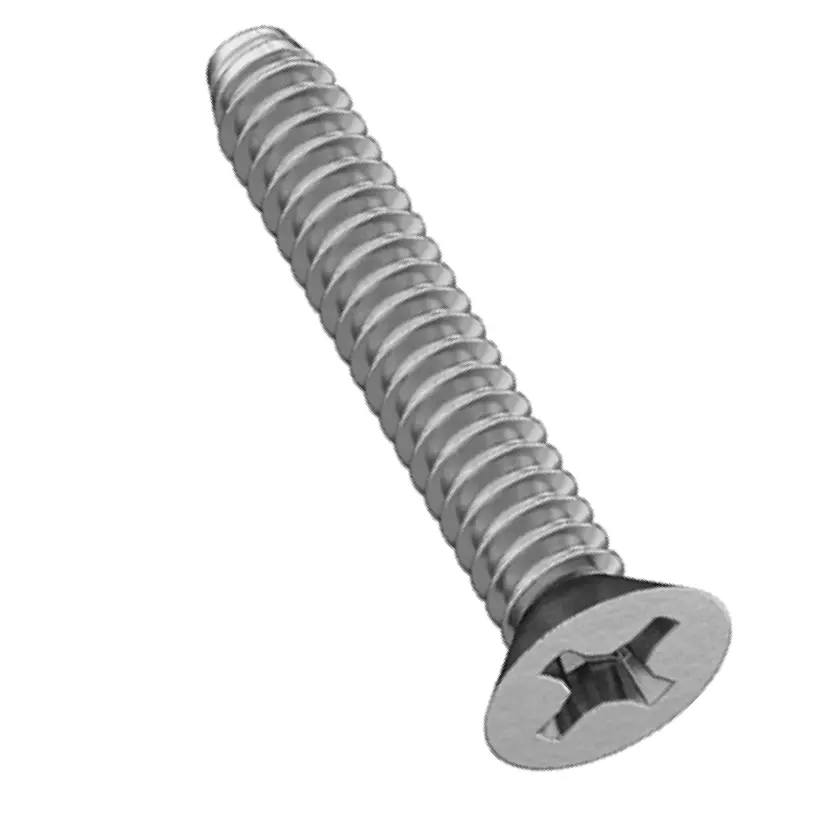

- پیچ رزوه‌بر فلز
- پیچ خودکار مخصوص پلاستیک
- پیچ مخصوص اتصال چوب به ورق فلزی
- پیچ مخصوص اتصال پلاستیک به چوب
- پیچ سرمته مخصوص آلومینیوم

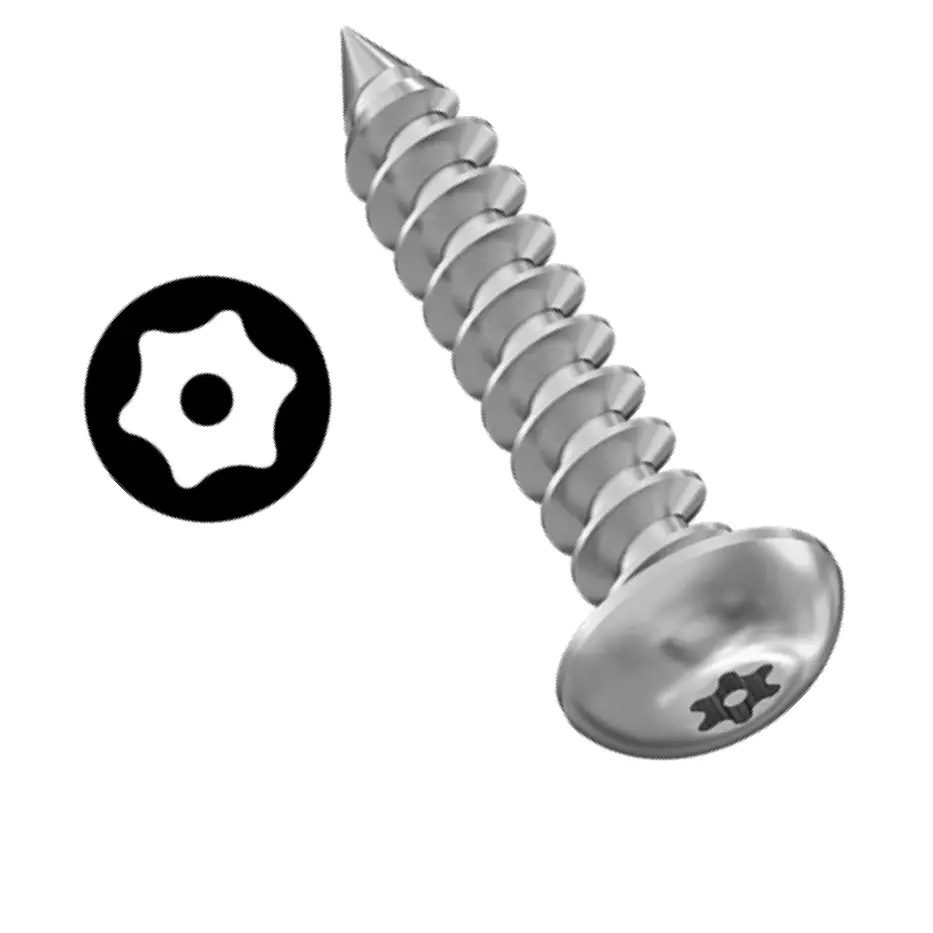

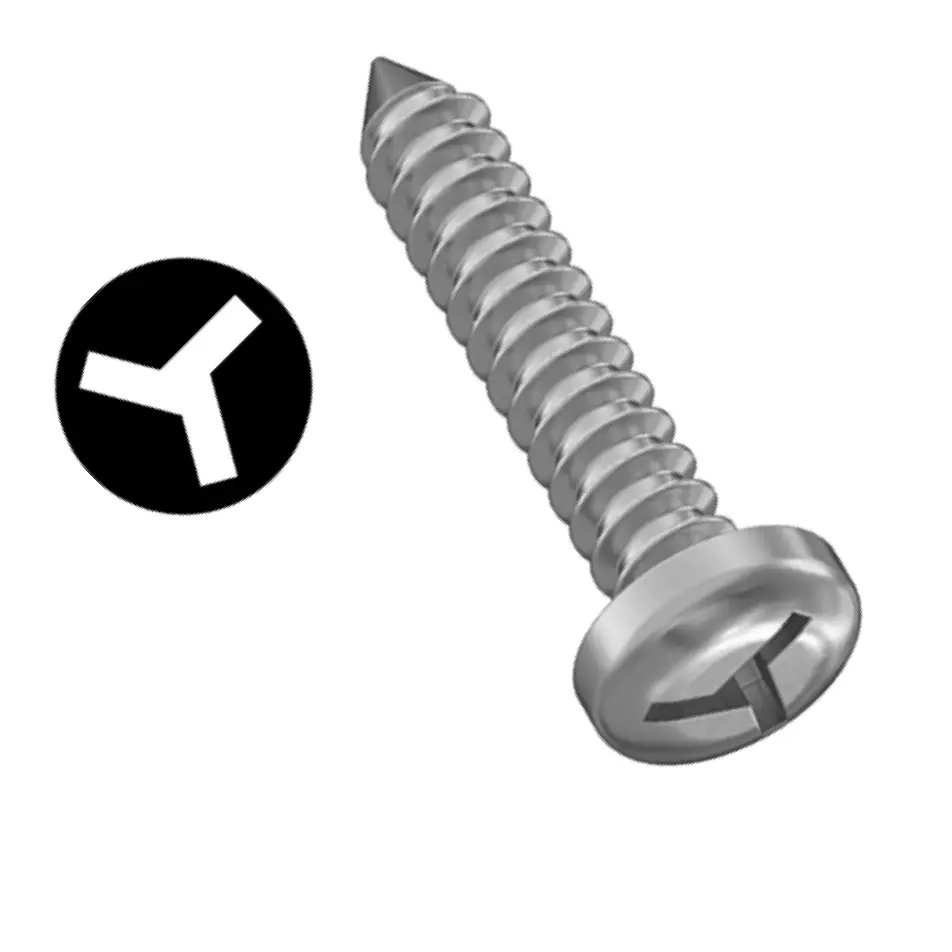

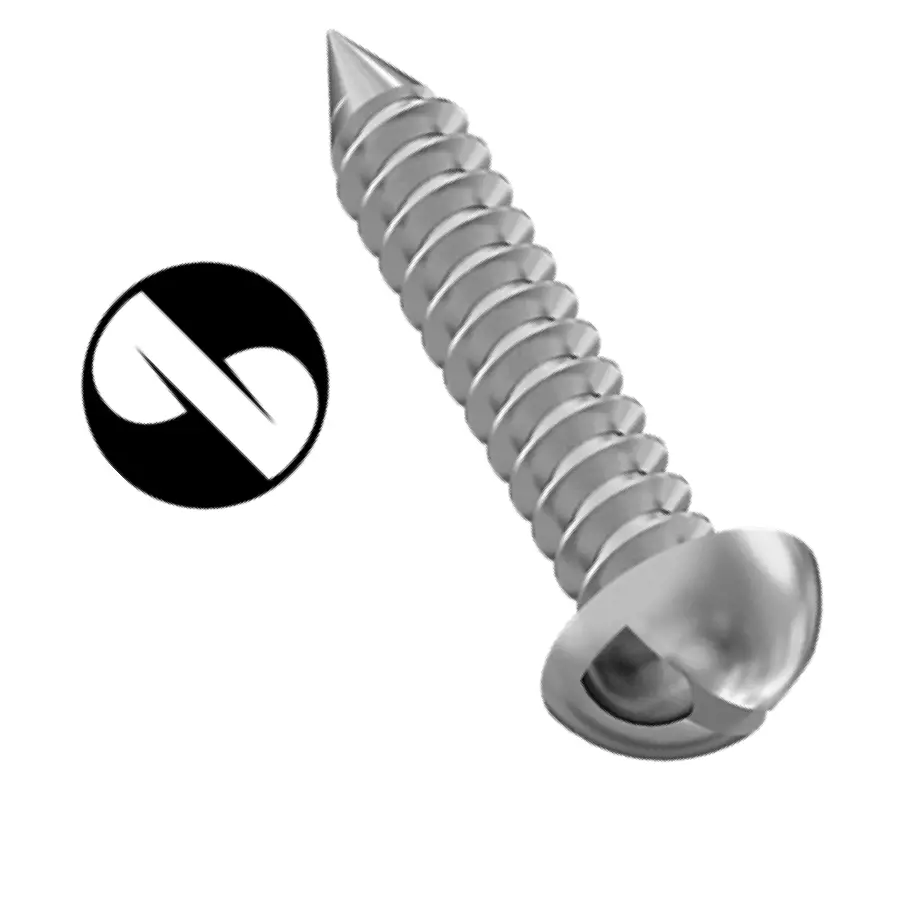

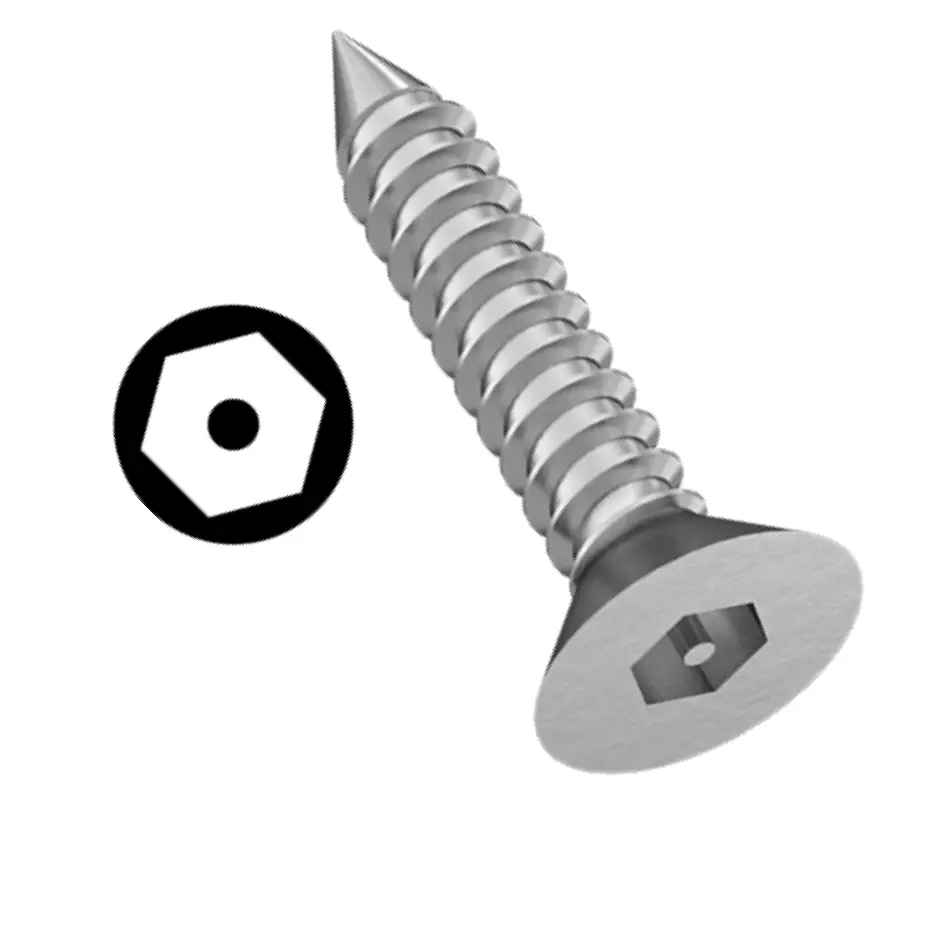

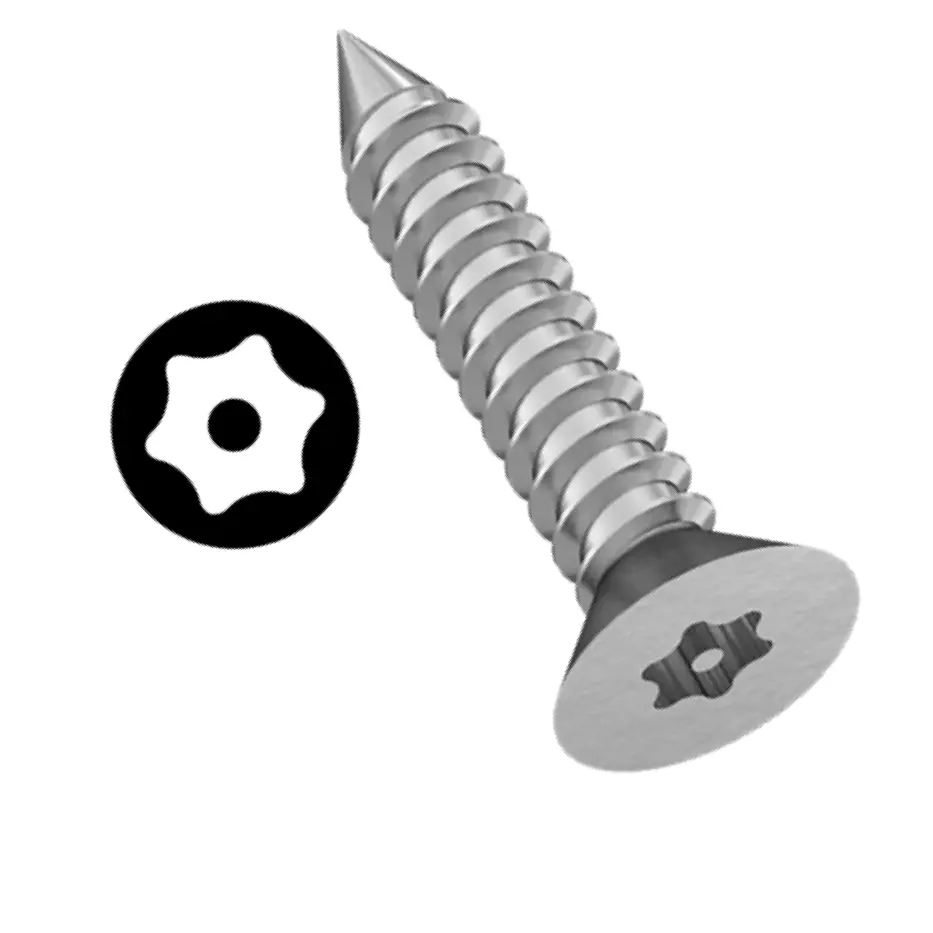

- پیچ خودکار ضد دستکاری
برای پروژه‌های سقف، شیروانی و پوشش فلزی، صفحه پیچ شیروانی سرمته‌ای واشردار انتخاب‌های مرتبط با اتصال ورق سقف به زیرسازه را به‌صورت تخصصی‌تر نمایش می‌دهد.

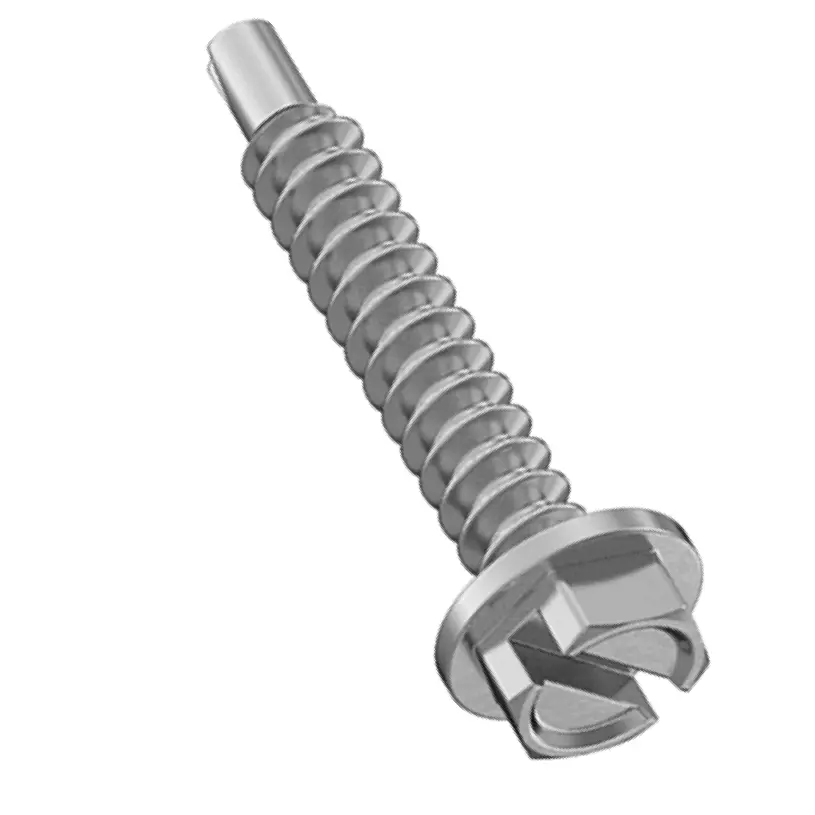

پیچ سرمته شش‌گوش واشردار
یکی از پرمصرف‌ترین مدل‌های این خانواده، پیچ سرمته شش‌گوش فلنج‌دار همراه واشر است. این پیچ معمولاً با بکس بسته می‌شود و برای اتصال ورق فلزی، سقف، پوشش دیوار، پروفیل و برخی سیستم‌های پانلی کاربرد دارد.

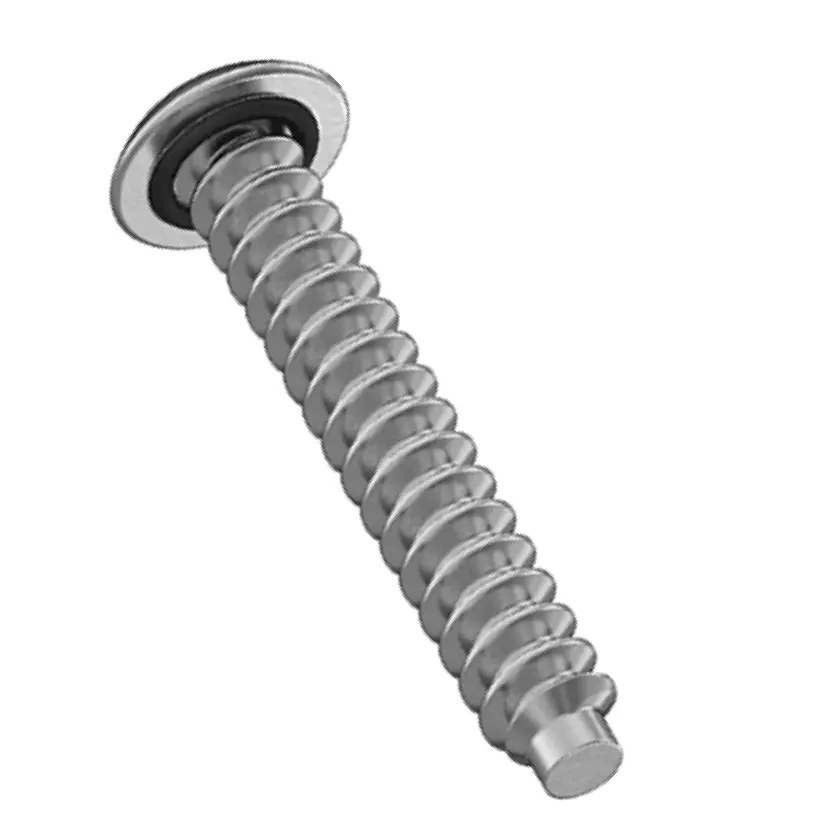

در مدل‌های آب‌بندی‌شونده، یک واشر فلزی همراه با لایه الاستومری مانند EPDM زیر سر پیچ قرار می‌گیرد. وظیفه واشر فقط افزایش سطح تماس نیست؛ در اتصال‌های سقفی باید به کاهش نفوذ آب در محل عبور پیچ نیز کمک کند.
برای مشاهده تنوع‌های این فرم، صفحه پیچ سرمته شش‌گوش فولادی واشردار شامل مدل‌های متریک DIN 7504-K و ISO 15480 و سایزهای مختلف قابل بررسی است.
پیچ سرمته ساندویچ پانل
پیچ ساندویچ پانل از نظر ظاهری به پیچ شیروانی نزدیک است، اما انتخاب آن فقط بر اساس ظاهر یا طول انجام نمی‌شود. ضخامت پانل، ارتفاع موج، نوع زیرسازه، محدوده گیرایی و ظرفیت حفاری باید با یکدیگر هماهنگ باشند.
پیچ‌های مخصوص ساندویچ پانل معمولاً طول بیشتری دارند و در بعضی طراحی‌ها ساختار رزوه یا ناحیه بدون رزوه آن‌ها برای عبور از لایه عایق و اتصال به پرلین تنظیم شده است.
برای این کاربرد بهتر است به‌جای انتخاب پیچ عمومی، مستقیماً پیچ‌های سرمته مخصوص ساندویچ پانل را براساس ضخامت پانل و زیرسازه بررسی کنید.

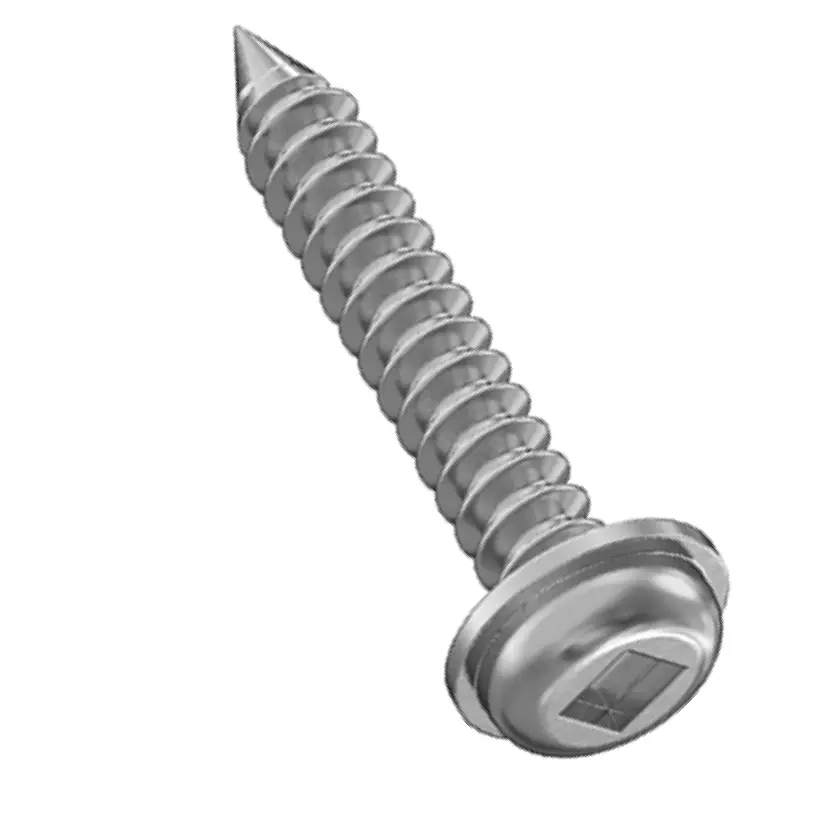

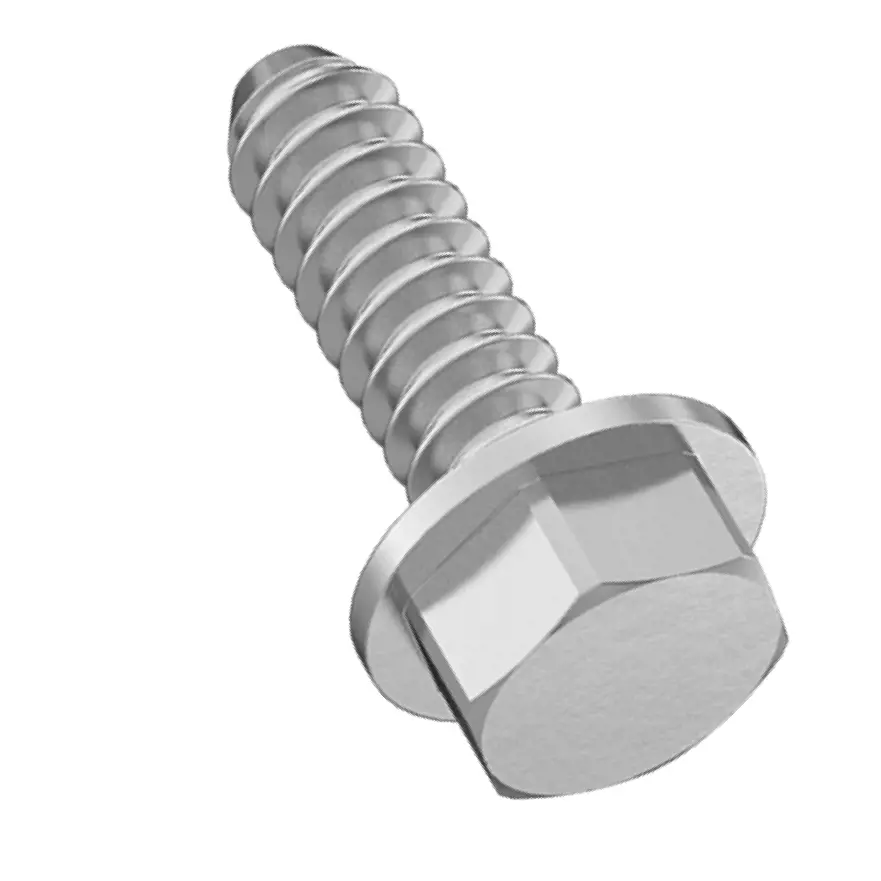

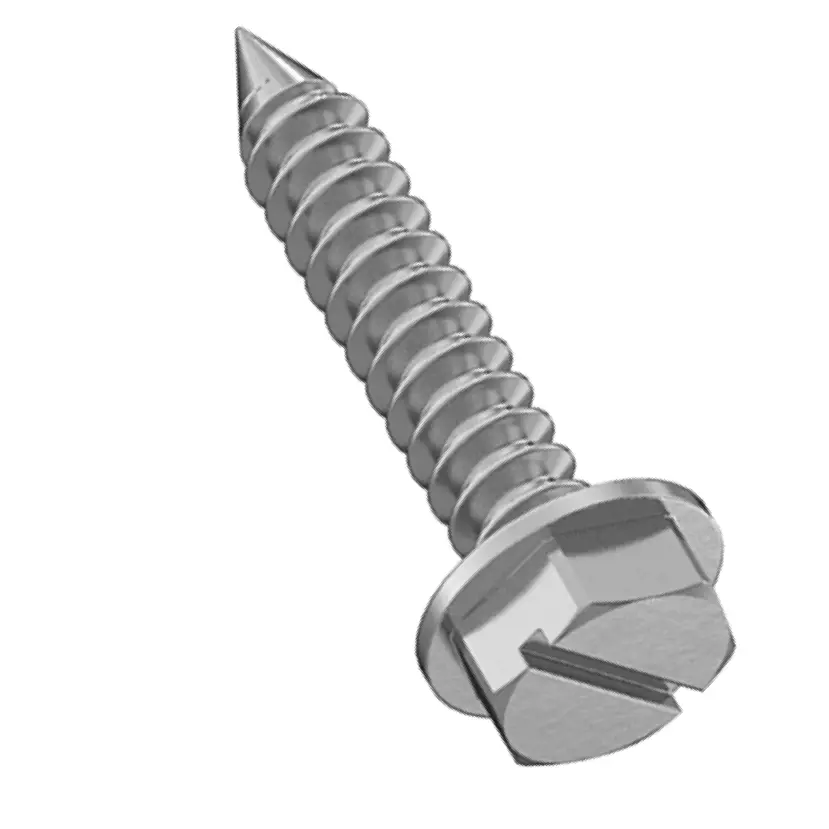

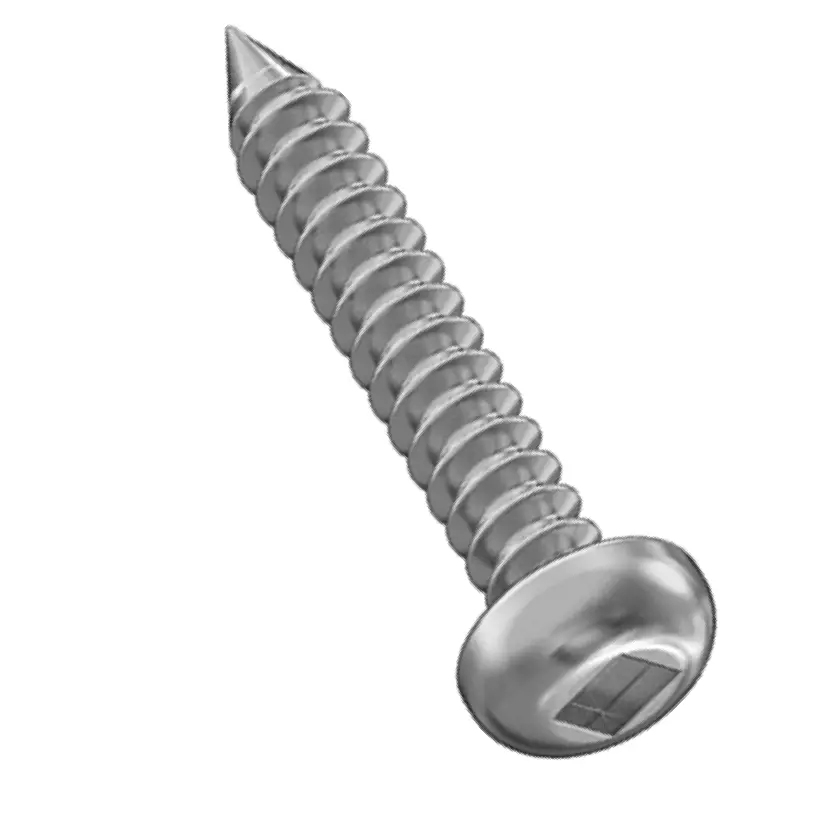

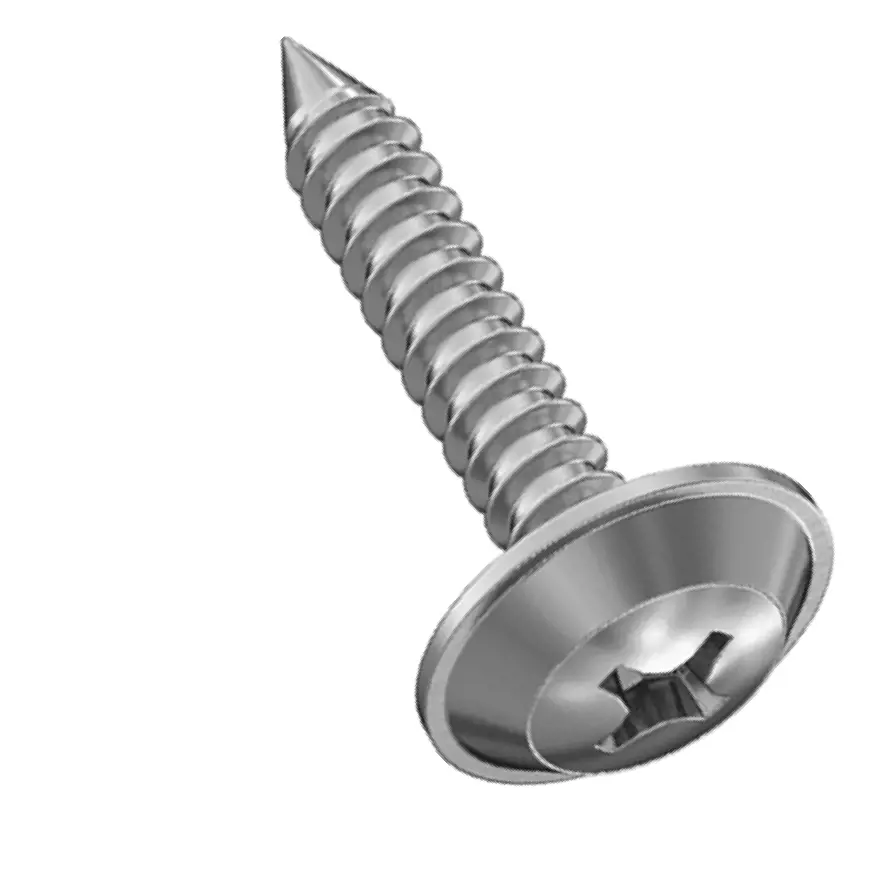

پیچ خودکار برای ورق فلزی
در ورق‌های نازک، پیچ خودکار می‌تواند با ایجاد یا شکل دادن رزوه در بدنه ورق، اتصال را بدون مهره برقرار کند. این روش در محفظه‌های فلزی، تابلوها، کانال‌ها، قطعات بدنه، کاورها، تجهیزات سبک و مونتاژهای تولیدی رایج است.
نکته اصلی در انتخاب، نسبت قطر پیچ به ضخامت ورق و هندسه رزوه است. اگر رزوه برای ورق بسیار نازک یا بسیار ضخیم مناسب نباشد، اتصال می‌تواند پیش از رسیدن به گشتاور موردنظر هرز شود یا خود پیچ آسیب ببیند.

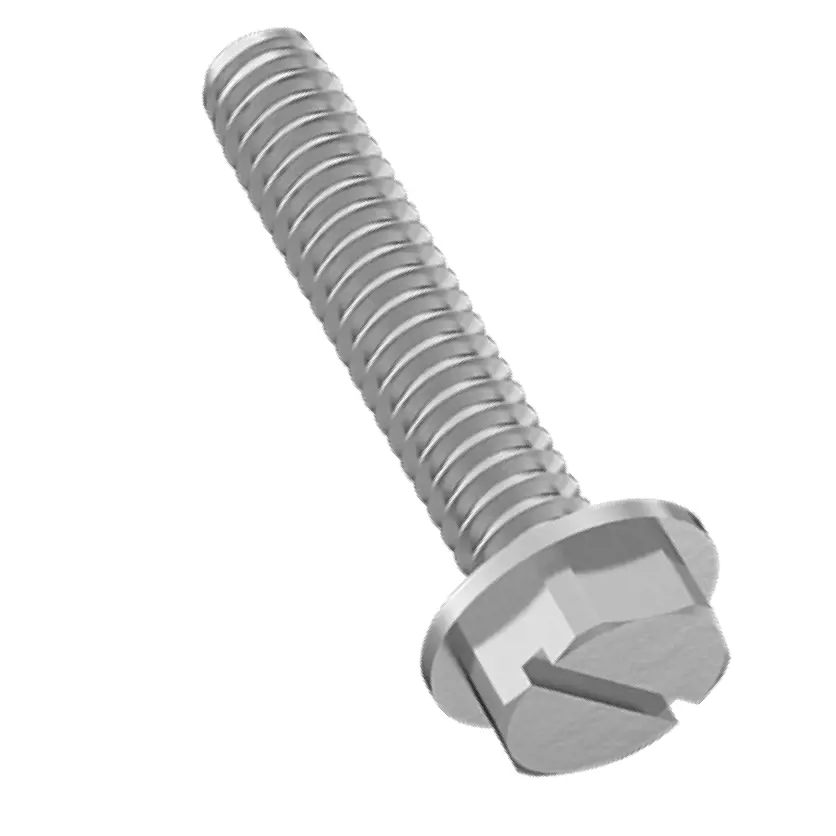

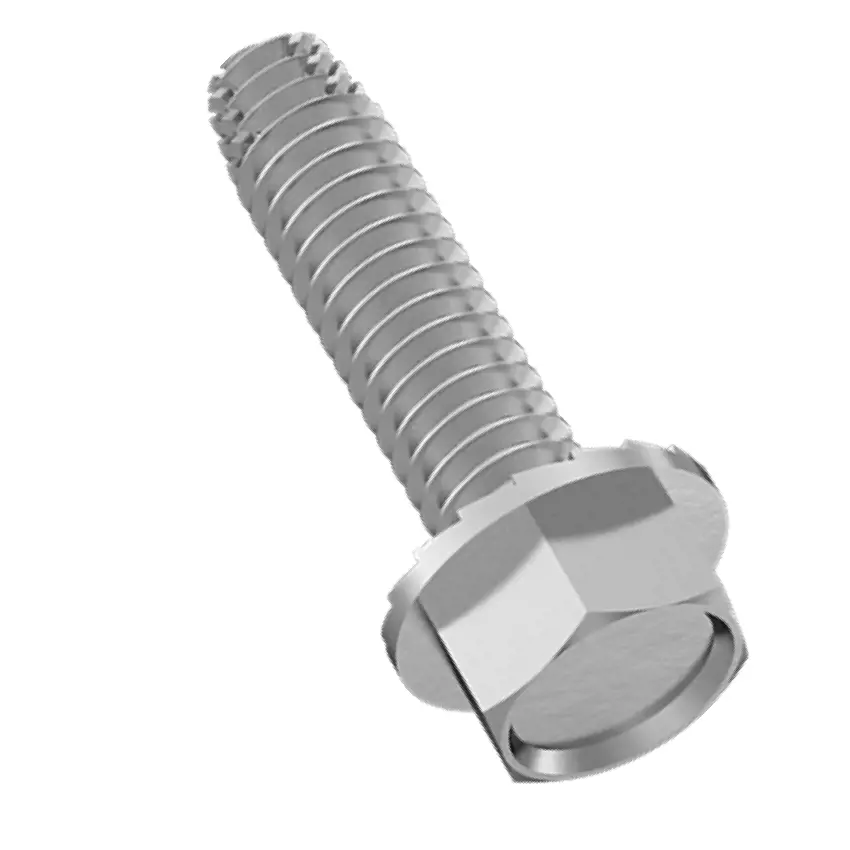

پیچ رزوه‌زن و رزوه‌بر چه تفاوتی دارند؟
در پیچ‌های Thread-Forming، رزوه قطعه کار بیشتر با تغییر شکل متریال ایجاد می‌شود و براده‌برداری اصلی هدف نیست. در مقابل، Thread-Cutting Screw دارای هندسه‌ای است که هنگام ورود بخشی از متریال را برش می‌دهد و مسیر رزوه ایجاد می‌کند.
این تفاوت برای فلزات، پلاستیک‌ها و قطعات ریخته‌گری‌شده اهمیت دارد. استفاده از پیچ رزوه‌زن نامناسب در پلاستیک شکننده می‌تواند تنش شعاعی زیادی ایجاد کند و باعث ترک خوردن Boss یا محل نصب شود.

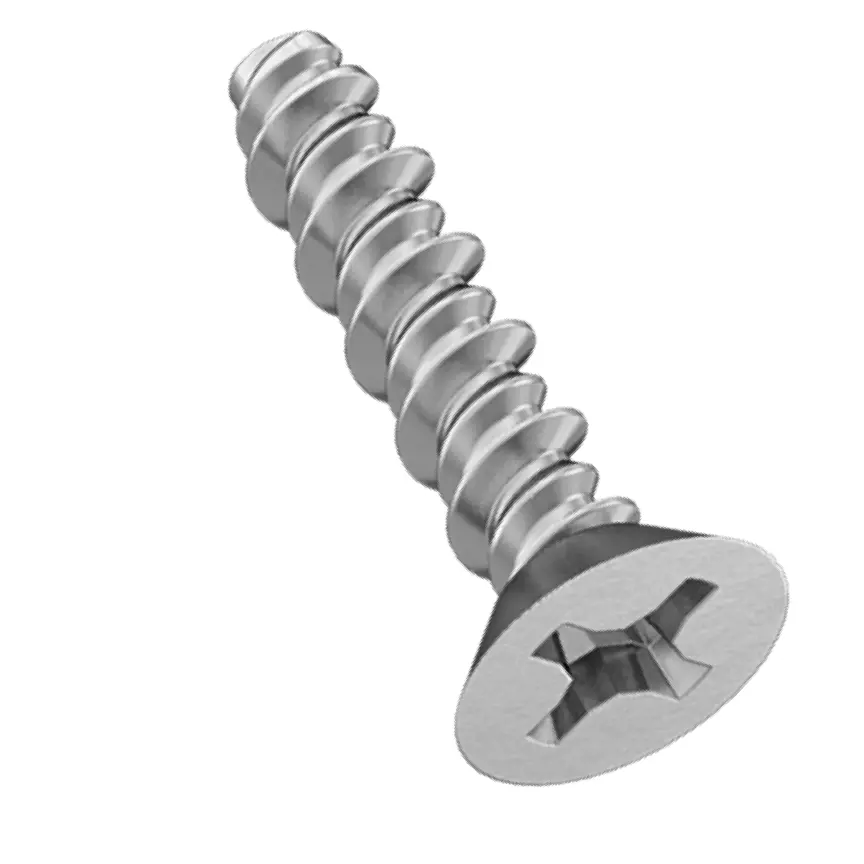

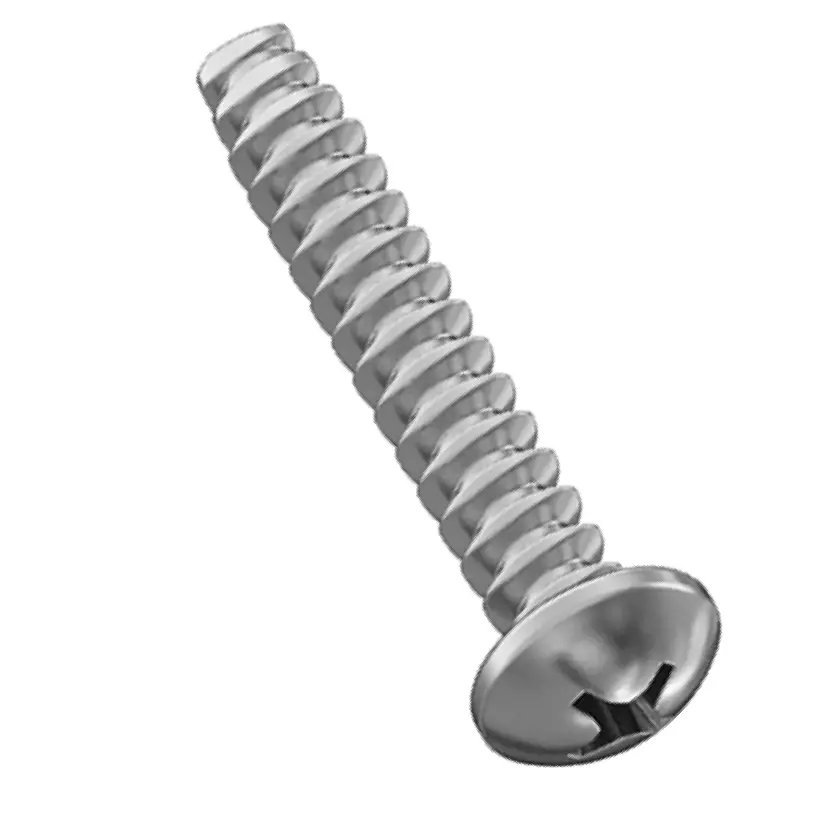

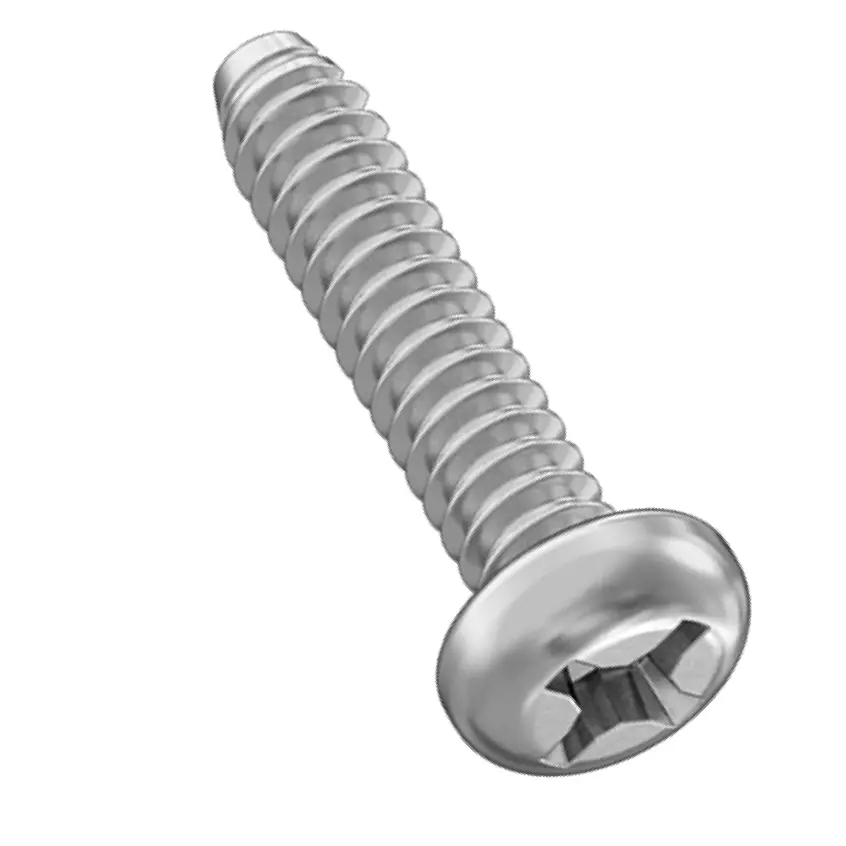

پیچ خودکار مخصوص پلاستیک
پیچ‌های مخصوص پلاستیک باید بر اساس نوع پلیمر، ضخامت دیواره، قطر Boss، عمق درگیری و دفعات باز و بسته شدن انتخاب شوند. رزوه‌های درشت‌تر یا هندسه‌های اختصاصی می‌توانند در بعضی ترموپلاستیک‌ها درگیری مناسبی ایجاد کنند، اما یک پیچ عمومی ورق فلزی الزاماً برای پلاستیک مناسب نیست.
در قطعات پلاستیکی شکننده، گشتاور نصب، قطر سوراخ اولیه و فاصله سوراخ از لبه اهمیت زیادی دارد. کوچک بودن سوراخ می‌تواند تنش زیادی به قطعه وارد کند و بزرگ بودن آن ظرفیت نگهداری رزوه را کاهش دهد.
استاندارد پیچ خودکار و سرمته
برای پیچ‌های خودکار و سرمته چند استاندارد مختلف وجود دارد و استفاده از یک شماره استاندارد برای تمام این خانواده صحیح نیست.
- ISO 1478 هندسه پایه رزوه پیچ‌های خودکار را پوشش می‌دهد.
- ISO 2702 خواص مکانیکی و فیزیکی پیچ‌های خودکار فولادی عملیات حرارتی‌شده را بررسی می‌کند.
- ISO 15480 مربوط به پیچ‌های سرمته فولادی شش‌گوش واشردار با رزوه خودکار است.
- ISO 15481 خانواده پیچ‌های سرمته با سر Pan و درایو صلیبی را پوشش می‌دهد.
- ISO 15482 برای فرم سر خزینه پیچ‌های سرمته تعریف شده است.
- ISO 15483 به پیچ سرمته Raised Countersunk مربوط می‌شود.
نام DIN 7504 و پسوندهایی مانند DIN 7504-K همچنان در بازار ایران بسیار رایج هستند. هنگام سفارش، بهتر است در کنار نام بازار، استاندارد جاری ISO یا مشخصات سازنده نیز بررسی شود؛ زیرا فقط نوشتن DIN 7504 و سایز پیچ، ظرفیت واقعی حفاری یا شرایط آب‌بندی را مشخص نمی‌کند.
ظرفیت حفاری؛ مهم‌ترین مشخصه پیچ سرمته
یکی از اشتباهات رایج خرید، انتخاب پیچ سرمته فقط براساس قطر و طول است. پیچ باید ابتدا بتواند ضخامت واقعی مجموعه فلزی را سوراخ کند. این قابلیت با مشخصه‌ای مانند Drill Capacity یا ظرفیت حفاری بیان می‌شود.
دو پیچ با قطر یکسان می‌توانند نوک مته، طول Pilot و ظرفیت حفاری متفاوتی داشته باشند. بنابراین نمی‌توان از روی قطر 4.8، 5.5 یا 6.3 میلی‌متر به‌تنهایی نتیجه گرفت که پیچ چه ضخامت فولادی را سوراخ می‌کند.
برای سفارش پروژه‌ای این اطلاعات را همراه سایز پیچ اعلام کنید:
- ضخامت ورق رویی
- ضخامت زیرسازه
- تعداد لایه‌های فلزی
- جنس زیرسازه
- ظرفیت حفاری موردنیاز
- محدوده گیرایی اتصال
طول پیچ سرمته چگونه انتخاب می‌شود؟
طول پیچ باید ضخامت کل قطعات اتصال را پوشش دهد و پس از عبور از مجموعه، طول کافی برای درگیری کامل رزوه با زیرسازه باقی بماند. در پیچ‌های سقفی و پانلی علاوه بر ضخامت ورق، ضخامت عایق، ارتفاع موج و واشر نیز ممکن است در انتخاب مؤثر باشند.
طول بیشتر همیشه بهتر نیست. پیچ بسیار بلند هزینه و زمان نصب را بالا می‌برد و ممکن است در سمت پشت قطعه مزاحمت ایجاد کند. پیچ کوتاه نیز می‌تواند درگیری رزوه ناکافی و ظرفیت پایین اتصال ایجاد کند.
انتخاب نوع سر و درایو
نوع سر پیچ باید با ابزار نصب، فضای دسترسی، نیاز ظاهری و فشار مجاز روی قطعه متناسب باشد.

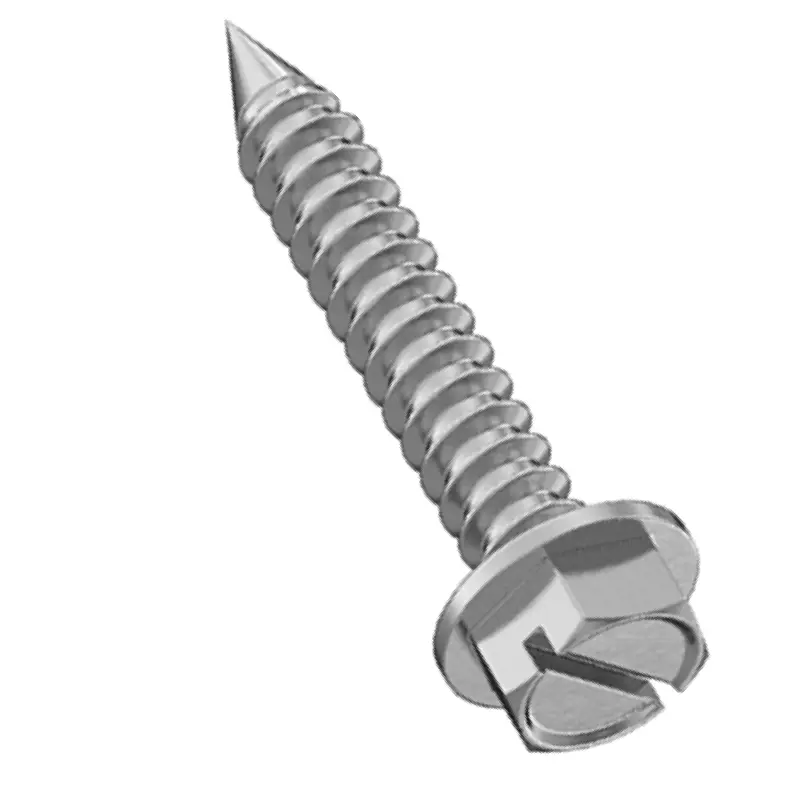

- سر شش‌گوش: مناسب نصب با بکس و مونتاژهای سریع فلزی.
- سر شش‌گوش فلنج‌دار: سطح تماس بزرگ‌تری زیر سر ایجاد می‌کند.
- سر تخت یا خزینه: برای نشستن سر پیچ داخل سطح قطعه.
- سرگرد: برای اتصال‌هایی که سر پیچ روی سطح باقی می‌ماند.
- Phillips و Pozidriv: در بسیاری از پیچ‌های سبک و ورق فلزی استفاده می‌شوند.

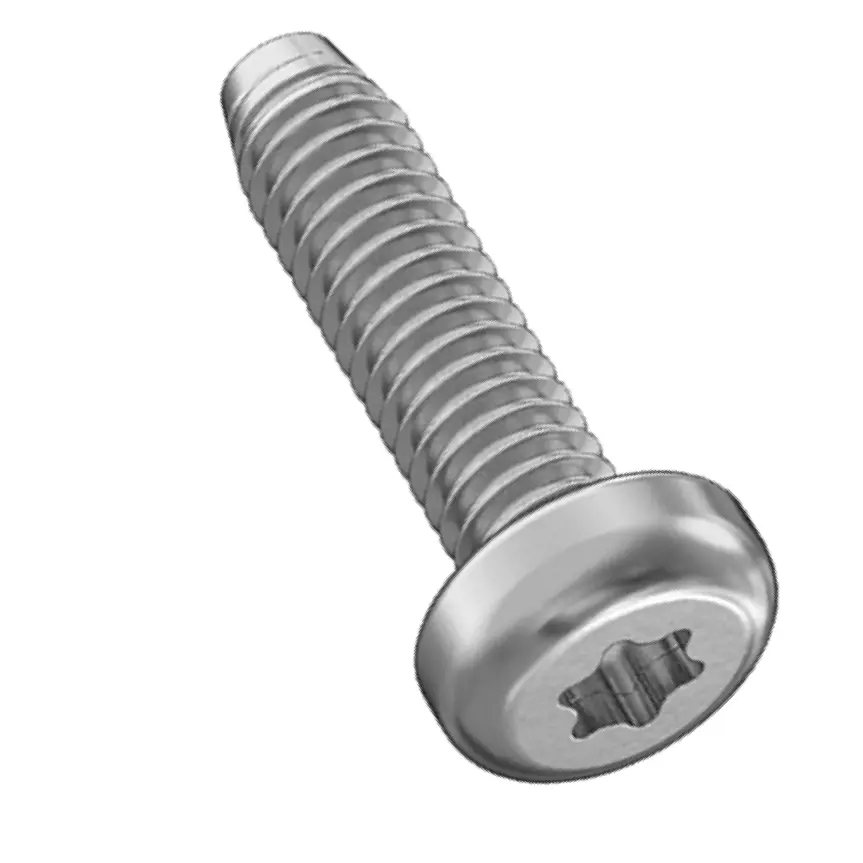

- Torx: برای انتقال بهتر گشتاور و کاهش Cam-Out قابل بررسی است.
متریال پیچ خودکار و سرمته
فولاد کربنی یکی از متریال‌های رایج این خانواده است و معمولاً همراه عملیات حرارتی و پوشش سطحی استفاده می‌شود. در محیط‌های دارای رطوبت یا شرایط خورنده، مدل‌های استنلس استیل نیز قابل بررسی هستند.
انتخاب استیل به معنی مناسب بودن خودکار پیچ برای هر محیط خورنده نیست. گرید استیل، متریال زیرسازه، تماس فلزات غیرهم‌جنس و شدت حضور کلرید یا مواد شیمیایی باید بررسی شوند.
پوشش پیچ‌های خودکار و سرمته
آبکاری روی، زینک‌فلیک و سایر پوشش‌های صنعتی برای کنترل خوردگی پیچ استفاده می‌شوند. نوع پوشش باید براساس محیط نصب، عمر مورد انتظار، متریال زیرسازه و الزامات پروژه انتخاب شود.
برای سقف یا نمای بیرونی، تنها ظاهر براق پیچ معیار مناسبی برای مقاومت خوردگی نیست. نوع پوشش، ضخامت آن، کیفیت آب‌بندی واشر و شرایط واقعی محیط تعیین‌کننده هستند.
پیچ شیروانی و واشر EPDM
در پیچ‌های سقفی، واشر آب‌بندی نقش مهمی در عملکرد اتصال دارد. هنگام بستن، واشر باید به اندازه کافی فشرده شود تا اطراف سوراخ را پوشش دهد، اما فشار بیش از حد می‌تواند لاستیک را از زیر واشر خارج کند یا به ورق آسیب بزند.
برای بررسی جزئی‌تر انتخاب و نصب این مدل‌ها می‌توانید راهنمای پیچ شیروانی سرمته‌ای و واشر EPDM را مطالعه کنید.
اشتباهات رایج هنگام خرید پیچ خودکار و سرمته
- یکی دانستن تمام پیچ‌های خودکار با پیچ سرمته
- انتخاب پیچ فقط براساس قطر و طول
- نادیده گرفتن ظرفیت حفاری نوک مته
- عدم اعلام ضخامت زیرسازه
- استفاده از پیچ ورق فلزی برای پلاستیک بدون بررسی
- انتخاب واشر فقط براساس قطر ظاهری
- استفاده از پیچ سقفی عمومی برای ساندویچ پانل ضخیم
- نادیده گرفتن نوع و ضخامت پوشش
- استفاده از دور بیش از حد ابزار و سوختن نوک مته
- اعمال گشتاور زیاد و له کردن واشر یا ورق
روش صحیح نصب پیچ سرمته
- پیچ را عمود بر سطح نصب قرار دهید.
- از بکس یا بیت سالم و متناسب با نوع درایو استفاده کنید.
- سرعت ابزار را با سایز پیچ و ضخامت فلز هماهنگ کنید.
- در مرحله حفاری فشار یکنواخت اعمال کنید.
- پس از عبور نوک مته، اجازه دهید رزوه وارد قطعه شود و از فشار بیش از حد خودداری کنید.
- در مدل واشردار، پس از نشستن صحیح واشر، از سفت کردن اضافی پیچ جلوگیری کنید.
اعداد گشتاور و سرعت نصب باید از مشخصات سازنده همان پیچ یا دستورالعمل پروژه استخراج شوند و یک عدد عمومی برای تمام پیچ‌های سرمته قابل استفاده نیست.
برای استعلام پیچ خودکار و سرمته چه اطلاعاتی لازم است؟
هرچه اطلاعات اتصال کامل‌تر باشد، انتخاب محصول و استعلام قیمت دقیق‌تر انجام می‌شود. پیشنهاد می‌شود موارد زیر را همراه درخواست ثبت کنید:
- نوع کاربرد و قطعاتی که باید به یکدیگر متصل شوند
- خودکار یا سرمته بودن پیچ
- جنس قطعه رویی و زیرسازه
- ضخامت هر قطعه
- قطر و طول پیچ در صورت مشخص بودن
- ظرفیت حفاری موردنیاز
- نوع سر و درایو
- نوع و سایز واشر
- جنس پیچ
- پوشش موردنیاز
- شرایط محیطی نصب
- تعداد موردنیاز
- مدارک یا استاندارد موردنیاز پروژه
خرید و استعلام پیچ خودکار و سرمته از بولتیکال
قیمت پیچ‌های خودکار و سرمته به نوع محصول، استاندارد، سایز، طول، متریال، پوشش، واشر، ظرفیت مته و تعداد سفارش وابسته است. به همین دلیل انتخاب صرفاً براساس نام عمومی «پیچ خودکار» یا «پیچ سرمته» برای سفارش صنعتی کافی نیست.
ابتدا تنوع‌های متناسب با اتصال خود را در همین دسته انتخاب کنید و تعداد موردنیاز را به سبد استعلام اضافه کنید. کارشناسان بولتیکال مشخصات سفارش، امکان تأمین و شرایط تحویل را بررسی می‌کنند و پس از استعلام، پیش‌فاکتور در پنل شما صادر می‌شود.
جزئیات این فرایند در صفحه راهنمای خرید و ثبت استعلام بولتیکال توضیح داده شده است.
سؤالات متداول درباره پیچ خودکار و سرمته
پیچ خودکار و سرمته چه تفاوتی دارند؟
پیچ خودکار هنگام نصب در قطعه رزوه ایجاد می‌کند، اما الزاماً نوک مته‌ای ندارد. پیچ سرمته علاوه بر رزوه خودکار، نوک مخصوص حفاری دارد و در محدوده ظرفیت خود می‌تواند سوراخ‌کاری و اتصال را در یک مرحله انجام دهد.
آیا هر پیچ خودکار بدون پیش‌مته نصب می‌شود؟
خیر. نیاز به سوراخ اولیه به هندسه پیچ، نوع متریال، ضخامت قطعه و مشخصات سازنده بستگی دارد. وجود عبارت Self-Tapping به‌تنهایی به معنی حذف سوراخ اولیه نیست.
آیا هر پیچ سرمته برای هر ضخامت فلزی مناسب است؟
خیر. نوک هر پیچ ظرفیت حفاری مشخصی دارد. ضخامت و تعداد لایه‌های فلز باید داخل محدوده اعلام‌شده برای همان مدل باشد.
DIN 7504 چیست؟
DIN 7504 نام شناخته‌شده‌ای برای خانواده پیچ‌های سرمته با رزوه خودکار است که هنوز در بازار استفاده می‌شود. استاندارد قدیمی DIN 7504 کنار گذاشته شده و استانداردهای ISO جدیدتر برای فرم‌ها و عملکرد این پیچ‌ها منتشر شده‌اند.
پیچ DIN 7504-K چیست؟
در بازار این عنوان معمولاً به پیچ سرمته شش‌گوش واشردار اشاره دارد. برای سفارش دقیق باید علاوه بر DIN 7504-K، قطر، طول، ظرفیت حفاری، پوشش، نوع واشر و مشخصات زیرسازه نیز اعلام شوند.
پیچ سرمته مناسب شیروانی کدام است؟
مدل مناسب باید براساس جنس و ضخامت ورق، نوع پرلین، ظرفیت حفاری، طول پیچ، پوشش و واشر آب‌بندی انتخاب شود. پیچ شیروانی عمومی و پیچ ساندویچ پانل الزاماً یک محصول نیستند.
پیچ سرمته ساندویچ پانل چه تفاوتی با پیچ شیروانی دارد؟
پیچ ساندویچ پانل معمولاً باید ضخامت پانل عایق را نیز پوشش دهد و ممکن است طول، محدوده گیرایی و آرایش رزوه متفاوتی داشته باشد. ظرفیت مته نیز باید با ضخامت زیرسازه سازگار باشد.
برای پیچ خودکار پلاستیک چه مشخصاتی مهم است؟
نوع پلاستیک، قطر سوراخ اولیه، ضخامت دیواره، عمق درگیری، قطر Boss، نوع رزوه و گشتاور نصب اهمیت دارند. پیچ ورق فلزی نباید بدون بررسی برای پلاستیک استفاده شود.
واشر EPDM چه نقشی در پیچ سرمته دارد؟
در اتصالات سقفی و بیرونی، واشر EPDM همراه واشر فلزی به آب‌بندی اطراف سوراخ کمک می‌کند. میزان فشردگی واشر هنگام نصب باید کنترل شود تا آب‌بند آسیب نبیند.
برای استعلام قیمت پیچ خودکار چه اطلاعاتی ارسال کنیم؟
نوع اتصال، جنس و ضخامت قطعات، سایز پیچ، نوع نوک، ظرفیت حفاری، نوع سر، واشر، جنس، پوشش و تعداد را اعلام کنید تا محصول مناسب‌تر بررسی شود.
