اتصالات تخصصی پنل‌های خورشیدی؛ راهنمای جامع گریدهای ساختاری

تصور کنید سرمایه‌گذاران یک نیروگاه خورشیدی مگاواتی را در دل کویر یا روی سقف یک سوله صنعتی با میلیاردها تومان هزینه راه‌اندازی کرده‌اند. اگر این سازه تحت وزش بادهای شدید فصلی با سرعت بیش از ۱۲۰ کیلومتر بر ساعت قرار گیرد، چه عاملی مانع از کنده شدن و پرواز پنل‌های گران‌قیمت سیلیکونی می‌شود؟ پاسخ در مهندسی ریزترین و مظلوم‌ترین بخش نیروگاه، یعنی اتصالات تخصصی پنل‌های خورشیدی نهفته است. در این مقاله تخصصی از بلاگ بولتیکال، ریتم‌های تکراری و تعاریف سطحی انرژی‌های پاک را کنار می‌گذاریم و مستقیماً وارد تاروپود متالورژیکی، رفتار گالوانیک آلیاژها، کلمپ‌های آلومینیومی و فرمول‌های پایداری سیستم‌های مائونتینگ (Mounting Structure) می‌شویم.

نیروگاه خورشیدی تحت تنش؛ سازه مائونتینگ با چه بارهایی دست‌وپنجه نرم می‌کند؟

سیستم‌های مائونتینگ (Solar Structures) به عنوان شاسی نگه‌دارنده پنل‌ها عمل می‌کنند. اتصالات به کار رفته در این شاسی‌ها برخلاف پیچ‌های عمومی ساختمان، سه الگوی بارگذاری و تنش دائمی را تحمل می‌کنند که همین امر محاسبات ظرفیت آن‌ها را پیچیده می‌کند:

۱. بارهای دینامیکی باد (Wind Uplift Forces)

پنل‌های خورشیدی به دلیل زاویه شیب خود (Tilt Angle) دقیقاً مثل بال هواپیما عمل می‌کنند. جریان باد عبوری از روی سقف یا زمین، یک نیروی مکش رو به بالا (Uplift) خلق می‌کند که تمایل دارد ریل‌ها را از پایه‌ها جدا کند. مهندسان سازه برای مهار این نیرو، ظرفیت برشی و کششی کلمپ‌ها و پیچ‌ها را بر اساس ضوابط استاندارد بارگذاری ASCE 7 کنترل می‌کنند.

۲. چرخه‌های انبساط و انقباض حرارتی (Thermal Cycling)

نیروگاه‌های خورشیدی در مناطق بیابانی یا پشت‌بام‌ها، اختلاف دمای شب و روز تا ۵۰ درجه سانتی‌گراد را تجربه می‌کنند. این جابجایی ممتد حرارتی، ریل‌های آلومینیومی و پیچ‌های فولادی را دچار انقباض و انبساط مداوم می‌کند. اگر سازندگان تلرانس رزوه‌ها را دقیق رعایت نکنند، این پدیده به سرعت مهره‌ها را در اثر ارتعاشات حرارتی دچار شل‌شدگی خودبه‌خودی می‌کند.

۳. خوردگی جوی شدید (Atmospheric Corrosion)

باران‌های اسیدی، اشعه فرابنفش (UV) و رطوبت اتمسفری، فولادهای بدون پوشش را در کمتر از چند ماه لایه‌لایه تخریب می‌کنند. اینجاست که علم متالورژی پوشش‌ها وارد میدان می‌شود تا از پایداری استراکچر محافظت کند.

بخش دوم: جنگ آلیاژها؛ چرا ترکیب اشتباه پیچ و ریل، سازه را از درون نابود می‌کند؟

یک خطای رایج کارگاهی در اجرای استراکچرهای سولار، بکارگیری پیچ‌های فولادی گالوانیزه معمولی بر روی ریل‌های بازویی آلومینیومی است. این اشتباه پدیده خطرناکی به نام خوردگی گالوانیک (Galvanic Corrosion) را فعال می‌کند.

مکانیزم خوردگی گالوانیک در استراکچر سولار:

وقتی دو فلز نامشابه با پتانسیل‌های الکتروشیمیایی متفاوت (مانند آلومینیوم ریل و آهن پیچ) در حضور یک الکترولیت (مانند آب باران یا رطوبت هوا) تماس فیزیکی برقرار کنند، یک باتری میکروسکوپی شکل می‌گیرد. در این میان، فلز آند (آلومینیوم) به شدت الکترون از دست می‌دهد و با سرعت سرسام‌آوری حل و خورده می‌شود. در نتیجه، ریل آلومینیومی در محل اتصال پیچ به کلی پودر شده و اتصال را آزاد می‌سازد.

راهکار متالورژیکی؛ استفاده از فولاد ضدزنگ (Stainless Steel)

تنها راه مهندسی برای پیشگیری از این فاجعه، استفاده از پیچ و مهره‌های استیل گرید A2 (۳۰۴) یا A4 (۳۱۶) است. فولاد ضدزنگ آستنیتی قرابت الکتروشیمیایی بالایی با آلومینیوم دارد و نرخ خوردگی گالوانیک را به صفر نزدیک می‌کند. برای تأمین قطعات تخصصی ضدزنگ نیروگاهی، می‌توانید به بخش پیچ شش‌گوش استیل ضدزنگ بولتیکال مراجعه فرمایید و مشخصات ابعادی رده‌های تخصصی را بررسی کنید.

بخش سوم: دسته‌بندی اجزای سخت‌افزاری اتصالات تخصصی پنل‌های خورشیدی

شاسی‌های خورشیدی قطعات متمایزی دارند که هر کدام وظیفه مهار بخشی از تنش سازه را بر عهده می‌گیرند:

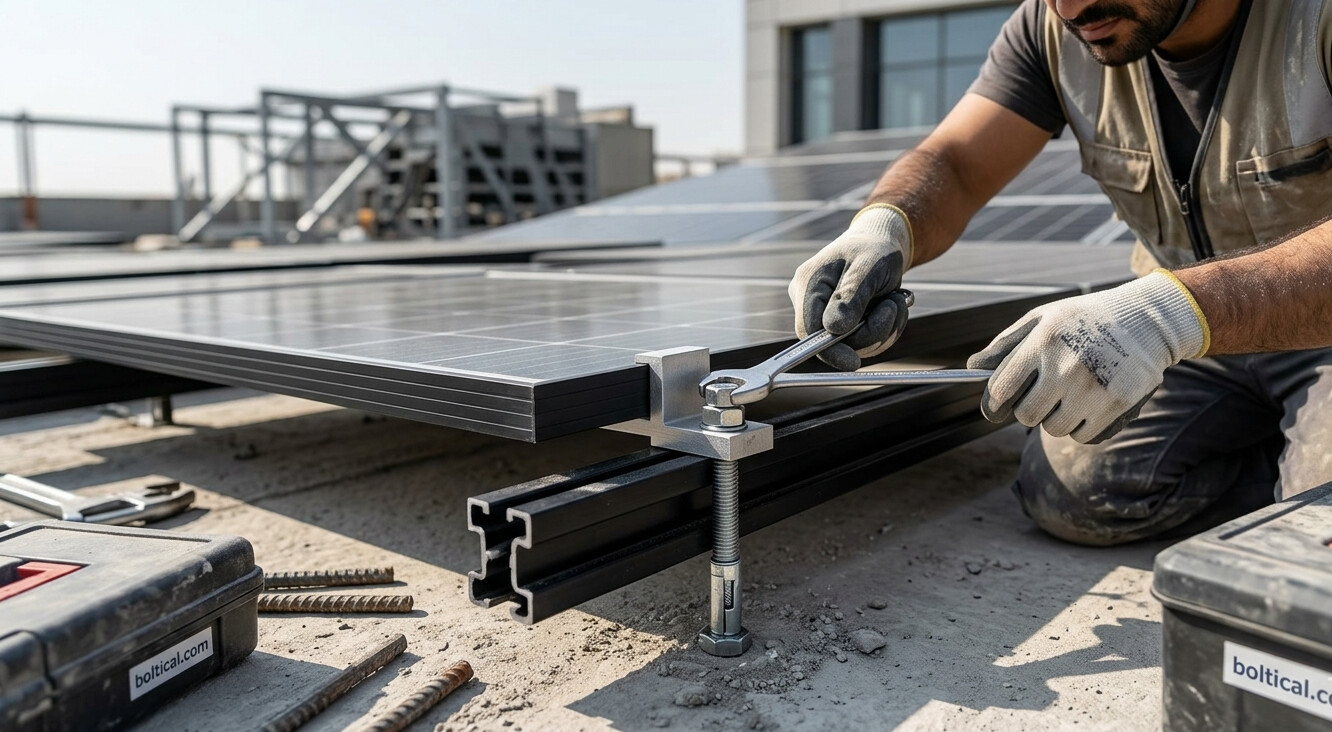

۱. کلمپ میانی (Mid Clamp) و کلمپ انتهایی (End Clamp)

کارخانه‌ها این قطعات را معمولاً از آلومینیوم آنودایز شده اکسترود (گرید ۶۰۶۳) می‌سازند تا لبه‌های فریم آلومینیومی پنل را به ریل زیرین قفل کنند. کلمپ میانی قاب دو پنل مجاور را همزمان مهار می‌کند، در حالی که کلمپ انتهایی در مرزهای خارجی آرایه (Array) قرار می‌گیرد. مهندسان درون این کلمپ‌ها معمولاً پیچ‌های آلن استوانه‌ای استیل را تعبیه می‌کنند.

۲. پیچ‌های آلن تی‌شکل (T-Bolt / T-Screw)

این پیچ‌ها سری مستطیلی یا چکش‌مانند دارند؛ به همین دلیل به راحتی درون شیار ریل‌های آلومینیومی می‌لغزند و پس از یک چرخش ۹۰ درجه، در جدار داخلی ریل قفل می‌شوند. این مکانیزم سرعت اجرای پروژه‌های خورشیدی را تا ۵ برابر افزایش می‌دهد.

۳. انکربولت‌ها و رول‌بولت‌های زیرساخت فونداسیون

در نیروگاه‌های خورشیدی زمینی، مجریان استراکچر فلزی را به فونداسیون بتنی متصل می‌کنند. محاسبات باربری این بخش دقیقاً منطبق بر الگوهای محاسباتی آیین‌نامه‌ای است که در مقاله محاسبه ظرفیت باربری انکربولت‌ها کالبدشکافی کردیم. برای سفارش و استعلام قیمت این اقلام حجیم، می‌توانید از ظرفیت‌های بازرگانی محصولات انکرهای مکانیکی و رول بولت بولتیکال بهره‌مند شوید.

بخش چهارم: جدول مهندسی مشخصات قطعات سیستم‌های سولار مائونتینگ

تدارکات دقیق تجهیزات مستلزم انطباق با کدهای ابعادی استاندارد است. جدول زیر راهنمای انتخاب گرید را برای بخش‌های مختلف شاسی نیروگاه خورشیدی ارائه می‌دهد:

نکته فنی برای سوله‌های صنعتی: پیمانکاران برای آب‌بندی سوراخ‌های ایجاد شده بر روی ورق‌های گالوانیزه سقف، استفاده از پیچ‌های سرمته‌ای با واشر پلیمری EPDM را الزامی می‌دانند؛ ما اصول عملکردی این قطعات ظریف کارگاهی را در مقاله علمی بررسی تخصصی پیچ شیروانی واکاوی کرده‌ایم.

بخش پنجم: داکرومات یا گالوانیزه گرم؛ کدام پوشش برای پایه‌های نیروگاه بهینه‌تر است؟

اگر پایه‌های استراکچر خورشیدی از جنس فولاد کربنی (آهن) باشند، مهندسان نوع پوشش پیچ‌ها را بر اساس موقعیت جغرافیایی نیروگاه تعیین می‌کنند:

• گالوانیزه گرم (Hot Dip Galvanized): لایه‌ای ضخیم از روی (بیش از ۵۰ میکرون) روی پیچ ایجاد می‌کند. این روش برای مناطق کویری با اتمسفر معمولی عملکرد فوق‌العاده‌ای دارد، اما برای پیچ‌های گرید بالا (مثل کلاس ۱۰.۹) ریسک تردی هیدروژنی ایجاد می‌کند.
• پوشش داکرومات (Zinc Flake): لایه‌ای نازک اما فوق‌العاده مقاوم را پدید می‌آورد بدون اینکه گام رزوه‌ها را دچار اختلال کند. این پوشش به دلیل حذف مرحله اسیدشویی، خطر شکست ترد پیچ‌های پرمقاومت خشکه را به طور کامل از بین می‌برد. ما تفاوت‌های فیزیکی این فرآیندها را در مقاله روش‌های آبکاری و پوشش‌دهی پیچ و مهره کالبدشکافی کرده‌ایم.

بخش ششم: لجستیک تدارکات و راهنمای استعلام قیمت اتصالات خورشیدی در بازار

تأمین اتصالات تخصصی پنل‌های خورشیدی در حجم‌های بالا، ادبیات تجاری خاص خود را دارد. خریداران دولتی و خصوصی نیروگاهی معمولاً سفارشات خود را به دو روش اصلی تأمین می‌کنند:

۱. جغرافیای بازار پایتخت؛ حسن‌آباد در برابر شادآباد

پاساژهای تخصصی حسن‌آباد برای پروژه‌های خرد (مانند نیروگاه‌های خانگی ۵ تا ۲۰ کیلوواتی)، به دلیل دسترسی به تنوع پیچ‌های استیل مینیاتوری بهترین خدمات را ارائه می‌دهند. اما برای نیروگاه‌های مگاواتی، خریداران باید سفارش خود را به واردکنندگان اصلی شادآباد بسپارند؛ زیرا مبنای قیمت‌گذاری در این زون به صورت وزنی و تنی است. ما در گزارش میدانی مرکز فروش پیچ و مهره در تهران مکانیزم دسترسی و محدودیت‌های باربری این دو قطب را بررسی کرده‌ایم. همچنین فرآیند نوسانات مالی فروش وزنی را در مستند قیمت پیچ و مهره کیلویی؛ عوامل موثر در نوسانات بازار تبیین کرده‌ایم.

۲. خطرات قطعات فاقد گرید استاندارد

بسیاری از کارگاه‌های غیرمجاز، کلمپ‌های متفرقه موجود در بازار را از ضایعات آلومینیوم ذوب‌شده می‌سازند؛ این قطعات تحت بارهای باد زمستانی ترک‌خوردگی ناگهانی را تجربه می‌کنند. مهندسان خرید باید همواره برگه تست آنالیز آلیاژ (MTR) و تست سالت اسپری (تست مه نمکی برای سنجش مقاومت خوردگی) را از فروشنده مطالبه کنند. مطالعه واژه‌نامه تخصصی اتصالات و رزوه‌های مهندسی گام مفیدی برای تطبیق اصطلاحات فنی گام پیچ‌ها قبل از خرید خواهد بود.

نتیجه‌گیری: اتصالاتی که از آینده انرژی محافظت می‌کنند

پایداری یک نیروگاه خورشیدی در طول عمر نامی ۲۵ ساله‌اش، به همان اندازه‌ای که به راندمان اینورترها و سلول‌های فتوولتائیک بستگی دارد، به دوام پیچ‌های استیل و کلمپ‌های مائونتینگ آن گره خورده است. طراحان با انتخاب گریدهای ضدزنگ A2 و A4، محاسبه فواصل هندسی چشمه‌ها و اعمال گشتاورهای دقیق کارگاهی، پایداری سرمایه را در برابر طوفان‌ها و بارهای اتمسفری خشن تضمین می‌کنند. پلتفرم بازرگانی و مهندسی بولتی‌کال با تکیه بر تخصص متالورژیکی و زنجیره تأمین مستقیم، انواع اتصالات تخصصی پنل‌های خورشیدی، کلمپ‌های آنودایز شده، پیچ‌های آلن استیل و تی‌بولت‌های ریل را با بالاترین کیفیت کارخانه‌ای و تست ریپورت‌های معتبر به پروژه‌های انرژی تجدیدپذیر سراسر کشور عرضه می‌نماید تا ضریب ایمنی ابنیه صنعتی حفظ شود.
