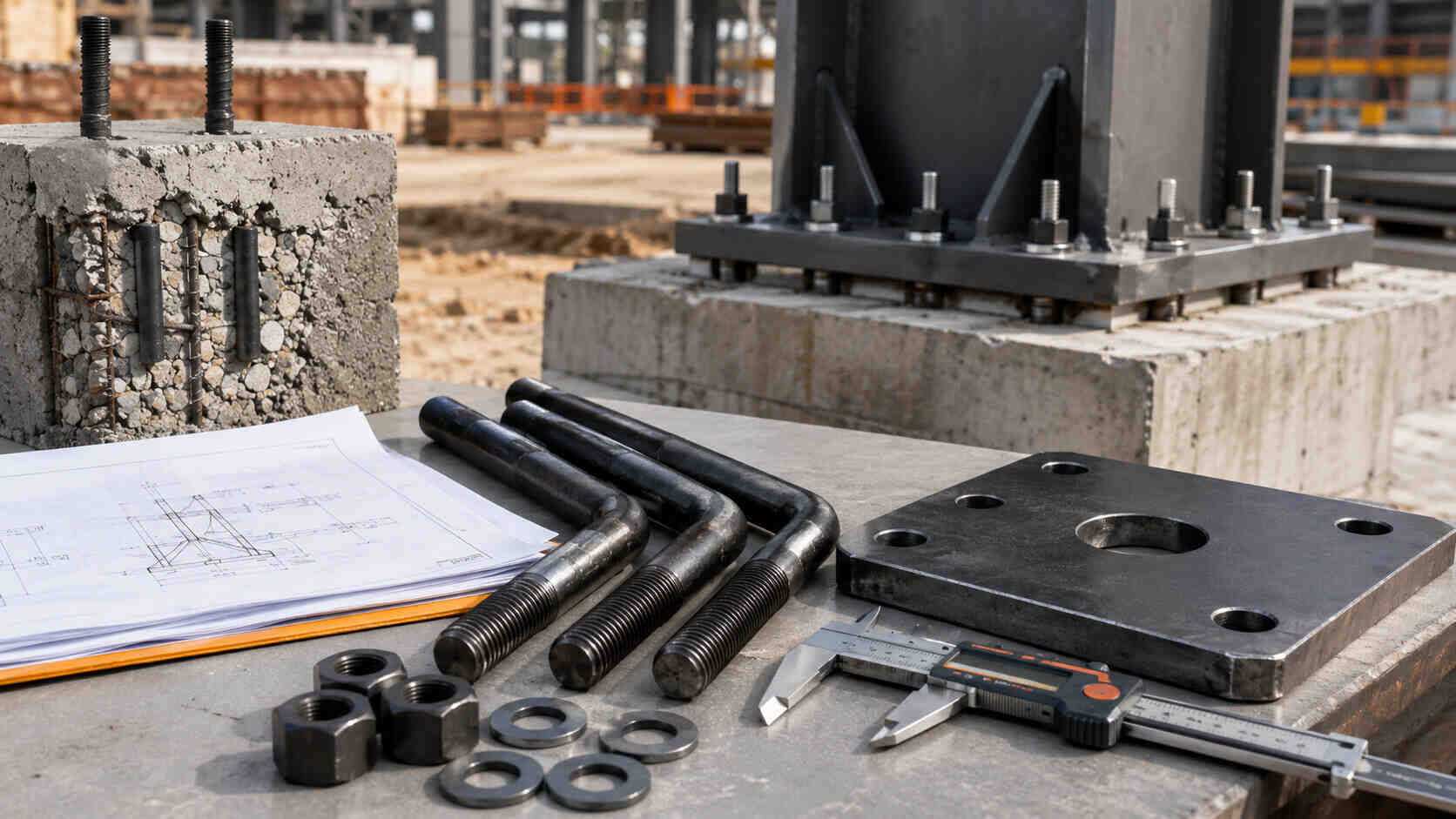

انکر بولت صفحه ستون؛ انتخاب قطر، عمق کاشت و پوشش

انکر بولت صفحه ستون، نیروهای واردشده از ستون و بیس‌پلیت را به فونداسیون منتقل می‌کند. این نیروها می‌توانند شامل کشش، برش، لنگر واژگونی، ارتعاش و بارهای ناشی از بهره‌برداری سازه باشند. عملکرد درست اتصال نیز فقط به قطر بولت وابسته نیست؛ طول مهاری، فرم انتهایی، آرایش بولت‌ها، مقاومت بتن، مهره، واشر، پوشش و دقت نصب همگی در نتیجه نهایی نقش دارند.

این قطعه در بازار با نام‌هایی مانند بولت صفحه ستون، بولت فونداسیون، پیچ فونداسیون، انکر بولت L شکل، انکر بولت J شکل و انکر بولت سفارشی شناخته می‌شود. بااین‌حال، برای ثبت سفارش حرفه‌ای، نام بازاری کافی نیست. قطر، طول کل، طول رزوه، فرم خم، گرید، پوشش، تعداد مهره و واشر و تلرانس‌های ساخت باید به‌صورت دقیق اعلام شوند.

در این راهنما، مشخصات لازم برای انتخاب، ساخت، کنترل و خرید انکر بولت صفحه ستون را بررسی می‌کنیم. برای مشاهده خانواده‌های محصولی مرتبط نیز می‌توانید از صفحه انکر بولت و بولت مهاری در بولتیکال وارد مسیر انتخاب و استعلام شوید.

انکر بولت صفحه ستون چیست؟

صفحه ستون یا بیس‌پلیت، قطعه واسط میان ستون فلزی و فونداسیون بتنی است. انکر بولت‌ها از سوراخ‌های صفحه ستون عبور می‌کنند و با کمک مهره و واشر، ستون را در موقعیت طراحی‌شده نگه می‌دارند.

در بسیاری از پروژه‌ها، انکر بولت پیش از بتن‌ریزی درون قفسه آرماتور قرار می‌گیرد. پس از گیرش بتن، بخش رزوه‌شده بولت بیرون از فونداسیون باقی می‌ماند تا صفحه ستون روی آن نصب و تراز شود.

اگر اتصال پس از اجرای فونداسیون ساخته شود، ممکن است از سیستم‌های کاشت شیمیایی یا انکرهای مکانیکی (رول بولت) استفاده شود. این راهکارها از نظر طراحی و اجرا با انکر بولت‌های مدفون پیش از بتن‌ریزی یکسان نیستند. مقاله مقایسه انکر بولت مکانیکی و شیمیایی در بتن تفاوت این دو سیستم را دقیق‌تر توضیح می‌دهد.

انکر بولت چه نیروهایی را تحمل می‌کند؟

نقش انکر بولت فقط جلوگیری از جابه‌جایی صفحه ستون نیست. بسته به نوع سازه و جزئیات اتصال، بولت می‌تواند تحت چند نوع نیروی هم‌زمان قرار بگیرد.

• نیروی کششی: در اثر لنگر واژگونی، باد، زلزله یا بلند شدن بخشی از صفحه ستون ایجاد می‌شود.
• نیروی برشی: از بارهای جانبی و حرکت افقی سازه به وجود می‌آید.
• بار ترکیبی: در بسیاری از اتصالات، بولت هم‌زمان تحت کشش و برش قرار دارد.
• بار دینامیکی و لرزشی: در پایه ماشین‌آلات، جرثقیل‌ها، کمپرسورها و سازه‌های دارای ارتعاش اهمیت بیشتری دارد.
• بار ناشی از نصب: تراز کردن صفحه، سفت‌کاری مهره و اجرای گروت نیز روی مجموعه نیرو وارد می‌کند.

برای آشنایی بیشتر با حالت‌های شکست بتن، بیرون‌کشیدگی بولت و عوامل مؤثر بر ظرفیت، مقاله محاسبات ظرفیت باربری انکر بولت در بتن را مطالعه کنید.

قطر انکر بولت صفحه ستون چگونه انتخاب می‌شود؟

قطر انکر بولت باید از روی نقشه سازه یا محاسبات مهندس طراح برداشته شود. انتخاب سایز بر اساس تجربه پروژه قبلی، قیمت کمتر یا موجود بودن یک قطر خاص، برای اتصال صفحه ستون قابل دفاع نیست.

در سوله‌ها و سازه‌های فلزی، سایزهایی مانند M20، M24، M27، M30، M36 و قطرهای بالاتر دیده می‌شوند. این اعداد صرفاً نمونه‌های رایج بازار هستند و نمی‌توان آن‌ها را نسخه عمومی همه پروژه‌ها دانست.

اگر نقشه M30 خواسته باشد، جایگزینی آن با M24 به دلیل قیمت یا موجودی کمتر، ظرفیت و رفتار اتصال را تغییر می‌دهد. استفاده از قطر بزرگ‌تر نیز همیشه راه‌حل مناسبی نیست؛ چون ممکن است با سوراخ بیس‌پلیت، فاصله بولت‌ها، کاور بتن یا آرایش آرماتورها تداخل ایجاد کند.

طول کل انکر بولت چگونه تعیین می‌شود؟

در سفارش انکر بولت، عدد طول باید تعریف مشخصی داشته باشد. لازم است معلوم شود طول کل از کدام نقطه تا کدام نقطه اندازه‌گیری شده است؛ از ابتدای رزوه تا انتهای خم، از بالاترین نقطه بولت تا زیر صفحه انتهایی یا بر اساس دیتیل دیگری در نقشه.

طول کل معمولاً از چند بخش تشکیل می‌شود:

• طول بیرون‌زدگی از بتن
• ضخامت گروت زیر صفحه ستون
• ضخامت بیس‌پلیت
• ضخامت واشر و ارتفاع مهره‌ها
• فضای لازم برای تراز و تنظیم
• طول مدفون در بتن
• طول خم یا سیستم مهار انتهایی

ارسال یک عدد بدون نقشه یا تعریف مبنای اندازه‌گیری می‌تواند باعث اختلاف میان سازنده و خریدار شود. در سفارش‌های سفارشی، بهتر است یک نقشه ساده با خطوط اندازه و محل شروع و پایان هر بعد ارسال شود.

عمق کاشت و طول مهاری انکر بولت

طول مهاری بخشی از انکر بولت است که داخل فونداسیون قرار می‌گیرد و نیرو را به بتن منتقل می‌کند. این انتقال نیرو ممکن است از طریق چسبندگی، تماس مکانیکی خم، صفحه انتهایی، مهره مدفون یا ترکیبی از این مکانیزم‌ها انجام شود.

در انکرهای مدفون پیش از بتن‌ریزی، عمق و فرم مهار از روی دیتیل فونداسیون تعیین می‌شود. کوتاه شدن این بخش می‌تواند ظرفیت اتصال را کم کند. افزایش بدون محاسبه آن نیز ممکن است باعث تداخل با آرماتورها، کاهش کاور بتن یا دشواری نصب شود.

در سیستم‌های پس‌نصب، عمق کاشت باید از روی دیتاشیت محصول، وضعیت بتن، فاصله از لبه و بار طراحی مشخص شود. استفاده از عمق یک پروژه برای پروژه دیگر، بدون بررسی مشخصات بستر و انکر، روش قابل‌اعتمادی نیست.

طول رزوه؛ جزئیاتی که نباید به کارگاه سپرده شود

یکی از خطاهای رایج در سفارش انکر بولت این است که قطر و طول کل مشخص می‌شوند، اما طول رزوه به سازنده واگذار می‌شود. نتیجه ممکن است در زمان تراز کردن صفحه ستون مشخص شود؛ جایی که رزوه برای بستن مهره یا ایجاد فضای تنظیم کافی نیست.

طول رزوه باید بر اساس ضخامت صفحه ستون، گروت، تعداد مهره‌ها، تعداد واشرها، ارتفاع موردنیاز برای تنظیم و مقدار بیرون‌زدگی نهایی محاسبه شود.

یک مهره یا دو مهره؟

در بعضی دیتیل‌ها، بیس‌پلیت روی گروت قرار می‌گیرد و مهره فقط در بالای صفحه بسته می‌شود. در دیتیل‌های دیگر، مهره زیر صفحه برای تراز اولیه و مهره دوم روی صفحه استفاده می‌شود.

این دو روش طول رزوه یکسانی نیاز ندارند. به همین دلیل، تعداد مهره و واشر باید پیش از ساخت بولت مشخص شود، نه پس از رسیدن کالا به پروژه.

انواع فرم انتهایی انکر بولت صفحه ستون

فرم انتهای انکر بولت باید از روی نقشه تعیین شود. تغییر L به J، جایگزین کردن صفحه انتهایی با مهره یا کوتاه کردن خم، بدون تأیید طراح مجاز نیست.

برای آشنایی تخصصی‌تر با مدل خم‌دار، مقاله کاربرد L-Bolt در فونداسیون و الزامات ASTM F1554 را ببینید.

اگر قطعه باید بر اساس نقشه اختصاصی تولید شود، راهنمای سفارش ساخت پیچ، مهره و انکر بولت خاص بر اساس نقشه اطلاعات لازم برای ارسال نقشه و دریافت پیشنهاد ساخت را توضیح می‌دهد.

خم انکر بولت چگونه باید ساخته شود؟

خم‌کاری انکر بولت نباید صرفاً با نزدیک کردن شکل قطعه به حرف L یا J انجام شود. شعاع خم، طول بازوی خم‌شده، قطر میلگرد یا بولت، جهت خم و فرآیند تولید باید با نقشه سازگار باشند.

خم بسیار تند می‌تواند در سطح بیرونی قطعه تمرکز تنش ایجاد کند. از سوی دیگر، خم بزرگ‌تر از مقدار طراحی ممکن است با شبکه آرماتور یا ابعاد فونداسیون تداخل داشته باشد.

در پروژه‌های حساس، روش تولید، قابلیت خم‌کاری متریال و محدودیت‌های احتمالی پس از عملیات حرارتی باید پیش از ساخت بررسی شوند. هر متریالی را نمی‌توان بدون توجه به وضعیت مکانیکی آن خم کرد.

متریال و گرید انکر بولت صفحه ستون

انتخاب متریال به محاسبات سازه، فرآیند ساخت، محیط نصب و استاندارد پروژه بستگی دارد. عبارت‌هایی مانند «میلگرد معمولی» یا «فولاد خشکه» برای سفارش فنی کافی نیستند.

در نقشه ممکن است کلاس متریک، گرید فولاد، استانداردی مانند ASTM F1554 یا مشخصات اختصاصی پروژه درج شده باشد. این اطلاعات باید بدون تغییر وارد درخواست خرید شوند.

آیا می‌توان انکر بولت را از هر میلگردی ساخت؟

خیر. متریال باید قابلیت رزوه‌زنی، خم‌کاری، جوش‌کاری احتمالی و تحمل بار طراحی‌شده را داشته باشد. خواص ماده اولیه نیز باید با الزامات نقشه و مدارک موردنیاز پروژه هماهنگ باشد.

در پروژه‌های حساس، گواهی متریال باید به محموله واقعی مرتبط باشد. ارائه یک برگه عمومی که شماره ذوب یا بچ آن با کالای تحویلی ارتباطی ندارد، برای ردیابی فنی کافی نیست.

پوشش انکر بولت؛ مشکی، زینک یا گالوانیزه گرم؟

پوشش انکر بولت باید بر اساس میزان بیرون‌ماندن قطعه، رطوبت، شرایط جوی، محیط صنعتی، تماس با مواد خورنده و عمر موردانتظار سازه انتخاب شود.

انکر بولت بدون پوشش

در برخی پروژه‌ها، بخش مدفون بولت بدون پوشش باقی می‌ماند و قسمت بیرون از بتن پس از نصب با سیستم رنگ یا حفاظت موضعی پوشانده می‌شود. شرایط انبارش این قطعات اهمیت دارد؛ چون رزوه زنگ‌زده یا آلوده، نصب مهره را دشوار می‌کند.

زینک و گالوانیزه سرد

پوشش روی الکترولیتی برای برخی کاربردهای داخلی یا شرایط خوردگی محدود بررسی می‌شود. ضخامت و دوام آن با گالوانیزه گرم یکسان نیست و نباید فقط بر اساس ظاهر براق انتخاب شود.

گالوانیزه گرم

در محیط‌های بیرونی و مرطوب، گالوانیزه گرم یکی از گزینه‌های قابل بررسی است. این پوشش ضخامت بیشتری روی رزوه ایجاد می‌کند؛ بنابراین مهره باید برای بسته شدن روی رزوه پوشش‌دار آماده و با آن سازگار باشد.

پوشش باید پیش از ساخت و قیمت‌گذاری مشخص شود. اضافه کردن مرحله گالوانیزه بعد از پایان تولید، بدون بررسی رزوه و مهره، ممکن است در محل نصب مشکل ایجاد کند.

برای مقایسه فنی گزینه‌ها، مقاله روش‌های آبکاری و پوشش پیچ و مهره صنعتی را مطالعه کنید.

مهره و واشر مناسب انکر بولت

مهره و واشر باید از نظر سایز رزوه، کلاس مقاومتی، ابعاد، سختی و پوشش با انکر بولت هماهنگ باشند. صرف بسته شدن مهره روی رزوه برای تأیید سازگاری مجموعه کافی نیست.

واشر زیر مهره سطح تماس را افزایش می‌دهد و از تمرکز موضعی نیرو روی بیس‌پلیت جلوگیری می‌کند. در بولت‌های بزرگ یا اتصال‌های پربار، ضخامت و سختی واشر اهمیت بیشتری پیدا می‌کند.

برای بررسی اقلام مکمل می‌توانید صفحات انواع مهره صنعتی و انواع واشر صنعتی در بولتیکال را مشاهده کنید. در درخواست ساخت انکر، تعداد مهره و واشر موردنیاز برای هر بولت را نیز مشخص کنید.

شابلون انکر بولت چیست و چرا اهمیت دارد؟

شابلون بولت‌گذاری، صفحه یا مجموعه‌ای موقت است که موقعیت انکر بولت‌ها را پیش از بتن‌ریزی ثابت نگه می‌دارد. فاصله مرکز تا مرکز، زاویه قرارگیری و شاقول بودن بولت‌ها با کمک شابلون کنترل می‌شوند.

اگر بولت‌ها هنگام بتن‌ریزی جابه‌جا شوند، سوراخ‌های صفحه ستون روی آن‌ها قرار نمی‌گیرند. بزرگ کردن غیراصولی سوراخ، خم کردن بولت در محل یا بریدن و جوش دادن مجدد، اصلاح‌های ساده و کم‌ریسکی نیستند.

کنترل‌های مهم شابلون

• فاصله مرکز تا مرکز بولت‌ها با نقشه یکسان باشد.
• قطر سوراخ شابلون امکان نصب دقیق و بدون لقی زیاد را فراهم کند.
• بولت‌ها نسبت به صفحه فونداسیون شاقول باشند.
• ارتفاع بیرون‌زدگی تمام بولت‌های یک صفحه کنترل شود.
• جهت خم بولت‌ها با آرماتوربندی و نقشه هماهنگ باشد.
• شابلون هنگام بتن‌ریزی جابه‌جا یا دفرمه نشود.

تلرانس ساخت و نصب انکر بولت

عبارت «طبق نقشه ساخته شود» زمانی قابل اجراست که تلرانس‌های اصلی نیز روشن باشند. میزان مجاز تغییر در طول کل، طول رزوه، فاصله بولت‌ها، قطر خم و زاویه قطعه باید با حساسیت پروژه هماهنگ شود.

در پروژه‌ای که سوراخ بیس‌پلیت با لقی محدود طراحی شده است، چند میلی‌متر جابه‌جایی می‌تواند نصب ستون را متوقف کند. به همین دلیل، بهتر است ابعاد بحرانی در نقشه ساخت مشخص و پس از تولید اندازه‌گیری شوند.

اطلاعات لازم برای خرید انکر بولت صفحه ستون

برای دریافت قیمت و زمان ساخت قابل اتکا، مشخصات زیر را در استعلام وارد کنید:

برای تنظیم ساختار کامل درخواست خرید، مقاله راهنمای نوشتن RFQ خرید عمده پیچ و مهره نیز کاربردی است.

نمونه استعلام انکر بولت سوله

فرض کنید نقشه یک سوله صنعتی، انکر بولت M30 با طول کل 900 میلی‌متر و انتهای L شکل را تعیین کرده است. متن استعلام می‌تواند به این صورت نوشته شود:

ساخت انکر بولت صفحه ستون M30×900، فرم L طبق نقشه پیوست، طول رزوه 150 میلی‌متر، متریال و گرید مطابق مشخصات سازه، پوشش گالوانیزه گرم، همراه دو مهره و دو واشر برای هر بولت، تعداد 64 عدد مصرفی و 4 عدد رزرو، همراه گزارش کنترل ابعادی و بسته‌بندی تفکیک‌شده.

در چنین درخواستی، سازنده می‌تواند میزان متریال، عملیات خم‌کاری، رزوه‌زنی، پوشش، متعلقات و زمان تحویل را دقیق‌تر برآورد کند.

برای تکمیل لیست سایر اتصالات پروژه، مقاله راهنمای خرید پیچ و مهره سوله‌سازی پیچ‌های سازه‌ای، انکرها، مهره‌ها و واشرهای موردنیاز سوله را بررسی می‌کند.

کنترل کیفیت انکر بولت پیش از بتن‌ریزی

بهترین زمان برای پیدا کردن خطا، پیش از بتن‌ریزی است. پس از مدفون شدن بخش اصلی بولت، اصلاح بسیاری از مشکلات دشوار یا پرهزینه خواهد بود.

• قطر، طول کل و طول رزوه با نقشه تطبیق داده شوند.
• فرم انتهایی، طول خم و شعاع آن کنترل شوند.
• رزوه‌ها سالم، تمیز و بدون ضربه باشند.
• مهره‌ها پیش از نصب روی رزوه آزمایش شوند.
• واشرها از نظر قطر داخلی و ضخامت بررسی شوند.
• پوشش، سطح و وضعیت خوردگی با سفارش هم‌خوانی داشته باشند.
• فاصله مرکز تا مرکز بولت‌ها با شابلون کنترل شود.
• ارتفاع بیرون‌زدگی و شاقول بودن هر بولت اندازه‌گیری شود.
• موقعیت خم با آرماتور، کاور بتن و سایر قطعات مدفون تداخل نداشته باشد.
• تیپ‌ها و سایزهای مختلف با برچسب مشخص از هم جدا شوند.

کنترل انکر بولت پس از بتن‌ریزی

پس از باز کردن قالب و پیش از نصب صفحه ستون، محل انکرها دوباره کنترل می‌شود. بهتر است پیش از ورود ستون به محل، صفحه یا شابلون نهایی روی بولت‌ها آزمایش شود.

• فاصله و قطر بولت‌ها با سوراخ‌های بیس‌پلیت تطبیق داده شوند.
• رزوه از دوغاب، بتن و زنگ‌زدگی پاک شود.
• ارتفاع آزاد برای گروت، صفحه، واشر و مهره کافی باشد.
• انحراف بولت از محور قائم اندازه‌گیری شود.
• ترک، ضربه یا تغییر شکل غیرعادی بررسی شود.
• هرگونه اصلاح فقط پس از تأیید مهندس پروژه انجام شود.

اشتباهات رایج در خرید و اجرای انکر بولت

• اعلام قطر و طول بدون مشخص کردن طول رزوه
• ساخت بولت بدون نقشه یا ابعاد دقیق خم
• تغییر قطر یا متریال به دلیل موجودی بازار
• استفاده از یک نوع بولت برای تمام صفحه ستون‌های پروژه
• فراموش کردن مهره و واشر همراه قطعه
• اعلام نکردن پوشش پیش از ساخت
• گالوانیزه کردن قطعه بدون در نظر گرفتن فیت مهره
• ترکیب کردن انکرهای چند تیپ در یک بسته بدون برچسب
• کنترل نکردن فاصله بولت‌ها با شابلون
• خم کردن یا گرم کردن بولت در محل بدون مجوز فنی
• جوشکاری روی بولت نامشخص یا پرمقاومت بدون دستورالعمل تأییدشده
• تحویل گرفتن کالا بدون تست مهره‌گذاری و کنترل رزوه

تفاوت انکر بولت صفحه ستون با رول بولت

انکر بولت صفحه ستون معمولاً قطعه‌ای است که طبق نقشه طراحی می‌شود و پیش از بتن‌ریزی درون فونداسیون قرار می‌گیرد. رول بولت در کاربرد رایج بازار، یک انکر مکانیکی پس‌نصب است که داخل سوراخ بتن قرار می‌گیرد و با انبساط یا گوه‌شدن مهار می‌شود.

این دو محصول از نظر مکانیزم انتقال بار، روش اجرا، ظرفیت، کنترل نصب و کاربرد یکسان نیستند. مقاله رول بولت چیست و چگونه نصب می‌شود؟ ساختار و کاربرد رول بولت را جداگانه توضیح می‌دهد.

انکر بولت صفحه ستون یا انکر شیمیایی؟

برای فونداسیون جدید، معمولاً امکان جانمایی انکرهای مدفون پیش از بتن‌ریزی وجود دارد. انکر شیمیایی بیشتر در اصلاح، توسعه، جابه‌جایی یا اتصال به بتن سخت‌شده مطرح می‌شود.

این موضوع به معنی برتری مطلق یک روش نیست. ظرفیت، فاصله لبه، وضعیت ترک‌خوردگی بتن، شرایط اجرا، نوع رزین، قطر بولت و بار طراحی باید بررسی شوند. انتخاب نهایی باید به تأیید طراح یا مشاور پروژه برسد.

انکر بولت تجهیزات سنگین چه تفاوتی دارد؟

انکر پایه پمپ، کمپرسور، مخزن و اسکید ممکن است علاوه بر بارهای استاتیکی، تحت ارتعاش، ضربه، خستگی و نیروهای ناشی از عملکرد دستگاه قرار بگیرد. در این کاربردها، دقت تراز، گروت، روش سفت‌کاری و کنترل پیش‌بار اهمیت بیشتری پیدا می‌کند.

راهنمای تأمین انکر بولت نصب پمپ، کمپرسور و مخازن صنعتی نکات اختصاصی این تجهیزات را بررسی می‌کند.

ثبت درخواست ساخت و خرید در بولتیکال

برای ثبت درخواست، ابتدا وارد صفحه انکر بولت و بولت مهاری بولتیکال شوید. اگر قطعه مطابق یک محصول آماده نیست، نقشه یا دیتیل ساخت را همراه مشخصات پروژه ارسال کنید.

در توضیحات درخواست، قطر، طول کل، طول رزوه، فرم انتهایی، متریال، پوشش، تعداد، مهره، واشر و مدارک موردنیاز را بنویسید. اگر چند تیپ انکر در پروژه وجود دارد، هر تیپ را با کد و تعداد جداگانه مشخص کنید.

پس از ثبت درخواست، امکان ساخت یا تأمین، متعلقات، پوشش، مدارک و زمان تحویل بررسی می‌شود. پیش‌فاکتور نیز بر اساس مشخصات واقعی پروژه تنظیم خواهد شد، نه صرفاً نام عمومی «انکر بولت صفحه ستون».

برای استعلام دقیق: فایل نقشه را همراه قطر، طول کل، طول رزوه، فرم خم، گرید، پوشش، تعداد مهره و واشر و تعداد هر تیپ در بولتیکال ثبت کنید.

سؤالات متداول درباره انکر بولت صفحه ستون

آیا می‌توان قطر انکر بولت را از روی تجربه انتخاب کرد؟

خیر. قطر، تعداد و آرایش انکرها باید از روی محاسبات و نقشه سازه تعیین شوند. تجربه کارگاهی نمی‌تواند جایگزین طراحی اتصال شود.

طول رزوه انکر بولت چقدر باید باشد؟

این مقدار به ضخامت گروت و بیس‌پلیت، تعداد مهره و واشر، فضای تراز و میزان بیرون‌زدگی نهایی بستگی دارد. طول دقیق باید در نقشه یا دیتیل اجرایی مشخص شود.

انکر بولت L شکل بهتر است یا صفحه‌دار؟

هیچ‌کدام برای همه پروژه‌ها بهترین نیستند. فرم انتهایی باید بر اساس طراحی فونداسیون، نیروی واردشده، فضای آرماتوربندی و نقشه سازه انتخاب شود.

آیا انکر بولت صفحه ستون باید گالوانیزه باشد؟

الزام آن به محیط نصب و مشخصات پروژه بستگی دارد. در صورت انتخاب گالوانیزه گرم، رزوه، مهره و واشر باید با ضخامت پوشش سازگار باشند.

آیا می‌توان انکر بولت کوتاه را جوش داد و بلند کرد؟

این اصلاح نباید بدون بررسی متریال، وضعیت بارگذاری، روش جوشکاری و تأیید طراح انجام شود. جوشکاری غیراصولی ممکن است خواص مکانیکی و ظرفیت اتصال را تغییر دهد.

انکر بولت صفحه ستون همان رول بولت است؟

خیر. انکر صفحه ستون معمولاً پیش از بتن‌ریزی و مطابق نقشه در فونداسیون قرار می‌گیرد. رول بولت یکی از انواع انکر مکانیکی پس‌نصب است.

برای سفارش انکر بولت ارسال نقشه لازم است؟

برای قطعات سفارشی، ارسال نقشه بهترین روش است. نقشه ابهام درباره طول، فرم خم، رزوه، صفحه انتهایی و مبنای اندازه‌گیری را کاهش می‌دهد.

جمع‌بندی؛ انکر بولت را از روی نقشه سفارش دهید

انکر بولت صفحه ستون بخشی از سیستم انتقال نیرو میان سازه فولادی و فونداسیون است. قطر، طول مهاری، طول رزوه، فرم انتهایی، متریال، پوشش، مهره، واشر و محل قرارگیری آن باید به‌صورت هماهنگ طراحی و اجرا شوند.

بیشتر خطاهای پرهزینه زمانی رخ می‌دهند که خرید فقط با دو مشخصه «قطر و طول» انجام شود. نبود نقشه، نامشخص بودن طول رزوه، تغییر فرم خم یا حذف متعلقات می‌تواند نصب صفحه ستون را متوقف کند.

پیش از سفارش، تیپ‌های انکر را از نقشه استخراج کنید و مشخصات هر تیپ را جداگانه بنویسید. سپس فایل نقشه، تعداد، پوشش و مدارک موردنیاز را همراه درخواست در بولتیکال ارسال کنید تا ساخت یا تأمین قطعه بر اساس اطلاعات واقعی پروژه بررسی شود یا وارد فروشگاه پیچ و مهره بولتیکال شوید و محصول مورد نظر خود را پیدا کنید.
