انواع واشر ؛ انتخاب بر اساس نقش واشر در اتصال
واشر صنعتی قطعه‌ای است که در مجموعه‌های پیچ و مهره‌ای، شفت، ساپورت، ماشین‌آلات و بسیاری از مونتاژهای مکانیکی استفاده می‌شود. برخلاف تصور رایج، همه واشرها یک وظیفه ندارند و نمی‌توان یک مدل را برای تمام اتصال‌ها مناسب دانست.
یک واشر ممکن است برای پخش فشار زیر سر پیچ یا مهره انتخاب شود، مدل دیگری برای کنترل شل‌شدن اتصال، نوع دیگری برای آب‌بندی یا عایق‌کاری و یک شیم برای تنظیم دقیق فاصله و لقی استفاده شود. به همین دلیل اولین مرحله در خرید واشر، مشخص کردن وظیفه مورد انتظار از قطعه است.
صفحه واشرها در بولتیکال نقش دسته مادر را دارد. در این صفحه خانواده‌های اصلی معرفی می‌شوند و برای بررسی استاندارد، ابعاد، متریال و تنوع‌های هر گروه باید وارد صفحه تخصصی همان واشر شوید.
واشر چیست و چرا در اتصال پیچ و مهره استفاده می‌شود؟
واشر معمولاً بین سر پیچ یا مهره و سطح قطعه قرار می‌گیرد. در یک اتصال عمومی، این قطعه می‌تواند سطح اتکای بزرگ‌تری ایجاد کند و فشار زیر بست را روی قسمت بیشتری از قطعه توزیع کند.
اما نقش واشر بسته به طراحی آن می‌تواند کاملاً متفاوت باشد. برای مثال:
- واشر تخت برای ایجاد سطح اتکا و توزیع فشار استفاده می‌شود.
- واشر قفلی برای کمک به کنترل شل‌شدن اتصال طراحی می‌شود.
- واشر بشقابی برای ایجاد نیروی فنری و جبران تغییرات پیش‌بار کاربرد دارد.
- واشر آب‌بندی برای محدود کردن عبور مایع، رطوبت یا آلودگی از محل اتصال استفاده می‌شود.
- واشر عایق برای جداسازی الکتریکی یا جلوگیری از تماس مستقیم بعضی متریال‌ها کاربرد دارد.
- شیم برای تنظیم دقیق ارتفاع، فاصله، لقی یا هم‌راستایی استفاده می‌شود.
بنابراین عبارت عمومی «واشر» برای سفارش صنعتی کافی نیست. نوع عملکرد باید قبل از انتخاب سایز و متریال مشخص شود.

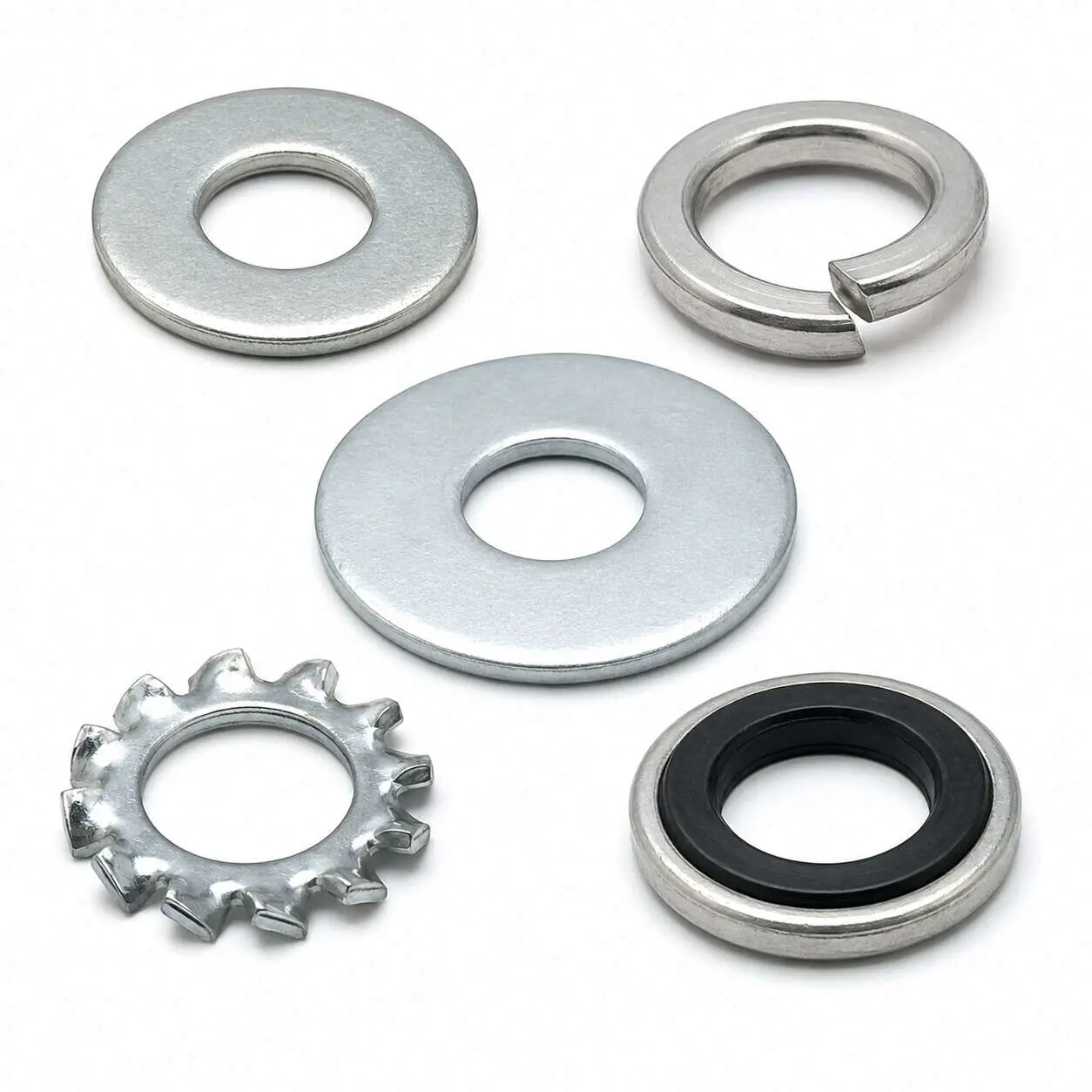

انواع اصلی واشر در بولتیکال
واشر تخت و عمومی
واشر تخت یکی از شناخته‌شده‌ترین خانواده‌هاست و معمولاً برای افزایش سطح اتکا زیر سر پیچ یا مهره، محافظت از سطح قطعه و پوشاندن بخشی از سوراخ استفاده می‌شود.
در انتخاب آن، قطر داخلی فقط یکی از مشخصات است. قطر بیرونی، ضخامت، سختی، جنس و استاندارد نیز باید با اتصال هماهنگ باشند.

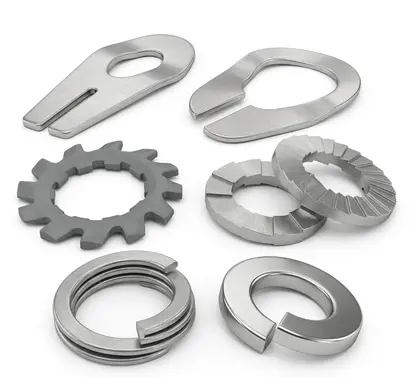

واشر فنری و قفلی
برای اتصال‌هایی که کنترل شل‌شدن اهمیت دارد، خانواده واشر فنری و قفلی قابل بررسی است. این گروه شامل طراحی‌های مختلفی مانند فنری، دندانه‌دار، زبانه‌ای و گوه‌ای است و عملکرد همه مدل‌ها یکسان نیست.
واشر فنری معمولی را نباید راه‌حل قطعی برای هر اتصال لرزشی دانست. در لرزش شدید، اتصال ایمنی‌بحرانی یا بارگذاری دینامیکی ممکن است روش قفل‌کنندگی قوی‌تر یا طراحی متفاوت اتصال لازم باشد.
واشر سازه‌ای
در اتصال‌های سازه‌ای و پیچ‌های پرمقاومت، ابعاد، سختی و استاندارد واشر اهمیت بیشتری پیدا می‌کنند. واشر سازه‌ای سخت‌کاری‌شده برای اتصال‌های باربر طراحی می‌شود و نباید با واشر تخت عمومی جایگزین شود.
در این نوع کاربرد باید واشر همراه با پیچ، مهره، گرید و استاندارد مجموعه بررسی شود.
واشر بشقابی و فنر دیسکی
واشر بشقابی یا فنر دیسکی دارای فرم مخروطی یا فنری است و برای ایجاد نیروی محوری کنترل‌شده، جبران نشست و تغییر طول اتصال یا حفظ پیش‌بار در فضای محدود استفاده می‌شود.
این گروه با واشر تخت یا فنری شکاف‌دار یکسان نیست و مشخصاتی مانند قطر داخلی، قطر خارجی، ضخامت، ارتفاع آزاد و منحنی بار-تغییرشکل در انتخاب آن اهمیت دارند.
واشر آب‌بندی
در اتصال‌هایی که جلوگیری از عبور آب، روغن، رطوبت یا گردوغبار اهمیت دارد، خانواده واشر آب‌بندی باید بررسی شود.
انتخاب آب‌بند فقط بر اساس سایز پیچ انجام نمی‌شود. جنس الاستومر یا آب‌بند، نوع سیال، فشار، دما، میزان فشردگی و شرایط محیطی نیز روی عملکرد تأثیر دارند.
واشر عایق و غیرفلزی
واشرهای پلاستیکی، فیبری، فایبرگلاس، سرامیکی و سایر مدل‌های غیرفلزی می‌توانند برای جداسازی الکتریکی، محافظت از سطح، کاهش تماس فلز با فلز یا شرایط محیطی خاص انتخاب شوند.
در این گروه، دمای سرویس، استحکام فشاری، جذب رطوبت، مقاومت شیمیایی و خاصیت عایقی متریال اهمیت بیشتری نسبت به واشر فولادی عمومی دارند.
شیم و لایی تنظیم
شیم صنعتی یا لایی تنظیم از نظر ظاهری ممکن است به واشر شباهت داشته باشد، اما وظیفه اصلی آن تنظیم دقیق ضخامت، فاصله، لقی یا هم‌راستایی قطعات است.
در شیم‌ها، ضخامت و تلرانس آن از مهم‌ترین مشخصات هستند و این محصولات در تراز ماشین‌آلات، یاتاقان، قالب، پمپ، موتور، گیربکس و مونتاژهای دقیق کاربرد دارند.
واشرهای مخصوص فضای نصب محدود
در بعضی ماشین‌آلات امکان قرار دادن یک واشر دایره‌ای کامل زیر پیچ یا مهره وجود ندارد. محصولاتی مانند واشر بریده نصب سریع برای چنین شرایطی طراحی می‌شوند.
فرم بریدگی، قطر داخلی، ابعاد بیرونی و جهت قرارگیری قطعه در این خانواده اهمیت زیادی دارند.
چطور واشر مناسب پیچ و مهره را انتخاب کنیم؟
برای انتخاب دقیق، بهتر است ترتیب تصمیم‌گیری مشخصی داشته باشید. شروع انتخاب فقط از روی «سایز پیچ» می‌تواند باعث خطا شود.
- وظیفه واشر را مشخص کنید: توزیع فشار، قفل‌کنندگی، آب‌بندی، عایق‌کاری، تنظیم یا تحمل بار.
- سایز اتصال را تعیین کنید: قطر پیچ، استاد بولت، میل‌رزوه یا شفت.
- ابعاد واشر را بررسی کنید: قطر داخلی، قطر بیرونی و ضخامت.
- متریال را انتخاب کنید: فولاد، استنلس، پلاستیک، لاستیک، فیبر یا متریال تخصصی.
- شرایط سرویس را مشخص کنید: خوردگی، دما، لرزش، فشار، مواد شیمیایی یا جریان الکتریکی.
- استاندارد پروژه را بررسی کنید: DIN، ISO، ASME یا سایر مشخصات پروژه.
- مجموعه اتصال را کنترل کنید: واشر باید با پیچ، مهره و سطح قطعه سازگار باشد.
قطر داخلی واشر
قطر داخلی باید با سایز پیچ یا عضو عبوری هماهنگ باشد و لقی لازم را طبق استاندارد یا طراحی اتصال فراهم کند. یک واشر M12 الزاماً سوراخ دقیقاً 12 میلی‌متری ندارد؛ ابعاد واقعی به استاندارد واشر وابسته هستند.
به همین دلیل برای سفارش دقیق بهتر است علاوه بر سایز پیچ، استاندارد یا قطر داخلی موردنیاز نیز در صورت حساس بودن اتصال مشخص شود.
قطر بیرونی واشر چه اهمیتی دارد؟
قطر بیرونی تعیین می‌کند بار زیر پیچ یا مهره روی چه سطحی توزیع شود. واشرهایی با قطر بیرونی بزرگ‌تر برای بعضی قطعات نازک، سوراخ‌های بزرگ یا سطوح نرم قابل بررسی هستند.
اما بزرگ‌تر بودن همیشه بهتر نیست. محدودیت فضای نصب، نزدیکی به لبه، قطعات اطراف و ضخامت واشر نیز باید بررسی شوند.
ضخامت و سختی واشر
واشر بسیار نازک یا نرم ممکن است زیر فشار تغییر شکل دهد. در مقابل، واشر ضخیم و سخت می‌تواند در اتصال‌های سنگین سطح اتکای پایدارتری ایجاد کند.
برای پیچ‌های پرمقاومت و اتصال‌های سازه‌ای، سختی واشر اهمیت ویژه‌ای دارد. استفاده از یک واشر عمومی نرم زیر مجموعه‌ای که پیش‌بار زیادی دارد می‌تواند باعث تغییر شکل موضعی شود.
واشر فولادی، استیل یا غیرفلزی؟
انتخاب جنس باید بر اساس عملکرد و محیط انجام شود.
| متریال | کاربرد عمومی | نکته انتخاب |
|---|---|---|
| فولادی | اتصالات عمومی و صنعتی | پوشش و سختی باید بررسی شود |
| استنلس استیل | محیط مرطوب و خورنده | گرید واقعی و شرایط خوردگی مهم است |
| پلاستیکی | عایق‌کاری و محافظت سطح | دما و فشار مجاز محدودیت ایجاد می‌کنند |
| لاستیکی / الاستومری | آب‌بندی و جذب محدود ارتعاش | سازگاری با سیال و دما باید کنترل شود |
| فیبری و کامپوزیتی | عایق و کاربردهای تخصصی | خواص مکانیکی متریال تعیین‌کننده است |
پوشش واشر فولادی
واشر فولادی می‌تواند بدون پوشش یا با پوشش‌هایی مانند روی و سیستم‌های محافظ دیگر عرضه شود. نوع پوشش باید با شرایط محیطی و پوشش پیچ و مهره هماهنگ باشد.
در مجموعه‌های پروژه‌ای بهتر است پیچ، مهره و واشر از نظر سیستم پوشش به‌صورت یک مجموعه بررسی شوند. تفاوت زیاد در پوشش یا اصطکاک سطح می‌تواند رفتار مونتاژ را تغییر دهد.
استاندارد واشرها
برای انواع مختلف واشر استانداردهای متفاوتی وجود دارد و نباید یک شماره استاندارد را برای تمام خانواده به کار برد. واشر تخت، سازه‌ای، فنری، بشقابی و مدل‌های تخصصی هرکدام می‌توانند استانداردهای ابعادی یا عملکردی جداگانه داشته باشند.
همچنین بعضی نام‌های DIN قدیمی همچنان در بازار ایران رایج هستند، در حالی که در پروژه جدید ممکن است استاندارد ISO یا EN جایگزین درخواست شود. به همین دلیل استاندارد باید در صفحه تخصصی هر محصول بررسی شود، نه اینکه در صفحه مادر یک جدول کلی و مبهم ارائه شود.
واشر باید با پیچ و مهره هماهنگ باشد
واشر بخشی از یک مجموعه اتصال است. انتخاب آن بدون توجه به پیچ و مهره می‌تواند باعث شود مشخصات اجزای اتصال با یکدیگر هماهنگ نباشند. برای بررسی مجموعه کامل پیچ و مهره و دسترسی به دسته‌بندی‌های مرتبط، می‌توانید محصولات بولتیکال را بررسی کنید.
در یک سفارش صنعتی بهتر است این موارد کنار هم کنترل شوند:
- سایز رزوه پیچ و مهره
- گرید یا کلاس مقاومتی
- ابعاد واشر
- سختی واشر
- متریال هر سه قطعه
- پوشش سطحی
- شرایط محیطی
- روش سفت‌کردن اتصال
آیا واشر همیشه از شل‌شدن پیچ جلوگیری می‌کند؟
خیر. این یکی از رایج‌ترین برداشت‌های اشتباه درباره واشر است. وظیفه اصلی بسیاری از واشرهای تخت، ایجاد سطح اتکا و توزیع فشار است و آن‌ها به‌تنهایی وسیله قفل‌کننده اتصال محسوب نمی‌شوند.
حتی در خانواده واشرهای فنری و قفلی نیز عملکرد به نوع محصول، شدت لرزش، پیش‌بار اتصال و شرایط نصب وابسته است. برای اتصال‌های دارای لرزش شدید نباید بدون بررسی مهندسی به یک واشر فنری عمومی تکیه کرد.
آیا هر اتصال پیچ و مهره‌ای به واشر نیاز دارد؟
خیر. استفاده از واشر به طراحی اتصال، شکل زیر سر پیچ و مهره، سطح قطعه، استاندارد و عملکرد موردنیاز بستگی دارد.
در بعضی اتصال‌ها واشر بخشی الزامی از مجموعه است و در بعضی دیگر استفاده از آن ضرورتی ندارد یا حتی می‌تواند رفتار اصطکاکی اتصال را تغییر دهد. نقشه و استاندارد پروژه در این موارد اولویت دارند.
کاربرد واشر صنعتی
تنوع بالای عملکرد واشر باعث شده این قطعات در بخش بزرگی از صنایع و تجهیزات مورد استفاده قرار گیرند:
- ماشین‌سازی و خطوط تولید
- سازه‌های فلزی و تجهیزات صنعتی
- پمپ، کمپرسور و گیربکس
- تأسیسات مکانیکی
- تابلو و تجهیزات الکتریکی
- پایپینگ و ساپورت
- تجهیزات نفت، گاز و پتروشیمی
- صنایع معدنی و سیمان
- تجهیزات کشاورزی
- خودرو و ماشین‌آلات سنگین
- تجهیزات غذایی و بسته‌بندی
- تعمیر و نگهداری صنعتی
اشتباهات رایج در خرید واشر
- انتخاب فقط براساس سایز پیچ
- یکی دانستن تمام واشرهای تخت
- استفاده از واشر فنری عمومی برای لرزش شدید بدون بررسی
- نادیده گرفتن سختی واشر در اتصال پرمقاومت
- انتخاب قطر بیرونی نامناسب
- استفاده از جنس نامناسب در محیط خورنده
- نادیده گرفتن خوردگی گالوانیکی میان متریال‌ها
- جایگزین کردن استانداردها فقط براساس شباهت ابعادی
- استفاده از واشر آب‌بندی بدون بررسی سازگاری متریال با سیال
- ثبت سفارش فقط با عبارت «واشر فلان سایز» بدون نوع و استاندارد
برای استعلام قیمت واشر چه اطلاعاتی لازم است؟
برای استعلام دقیق‌تر، بهتر است این اطلاعات همراه درخواست ثبت شوند:
- نوع واشر یا وظیفه موردنظر
- سایز پیچ یا قطر داخلی
- قطر بیرونی در صورت مشخص بودن
- ضخامت
- متریال
- سختی یا گرید در صورت الزام
- پوشش سطحی
- استاندارد یا شماره نقشه
- شرایط محیطی و دمای سرویس
- نوع پیچ و مهره همراه
- تعداد موردنیاز
- مدارک فنی یا QC موردنیاز پروژه
خرید و استعلام انواع واشر صنعتی از بولتیکال
قیمت واشر صنعتی به نوع محصول، سایز، ضخامت، متریال، استاندارد، پوشش، تعداد و الزامات فنی سفارش وابسته است. بنابراین برای خرید پروژه‌ای بهتر است ابتدا خانواده صحیح واشر مشخص شود و سپس تنوع مناسب از صفحه تخصصی آن انتخاب شود.
از دسته‌های موجود در همین صفحه وارد نوع موردنظر شوید، مشخصات و تعداد را انتخاب و به سبد استعلام اضافه کنید. پس از بررسی شرایط تأمین، قیمت و پیش‌فاکتور سفارش اعلام خواهد شد.
جزئیات فرایند ثبت درخواست در راهنمای خرید و ثبت استعلام بولتیکال توضیح داده شده است.
سؤالات متداول درباره انواع واشر صنعتی
واشر چه کاربردی در اتصال پیچ و مهره دارد؟
بسته به نوع واشر می‌تواند برای توزیع فشار، محافظت از سطح، قفل‌کردن اتصال، آب‌بندی، عایق‌کاری، تنظیم فاصله یا ایجاد نیروی فنری استفاده شود.
برای انتخاب واشر فقط سایز پیچ کافی است؟
خیر. قطر بیرونی، ضخامت، متریال، سختی، نوع عملکرد، پوشش، استاندارد و شرایط محیطی نیز باید بررسی شوند.
تفاوت واشر تخت و فنری چیست؟
واشر تخت عمدتاً برای ایجاد سطح اتکا و توزیع فشار استفاده می‌شود؛ واشر فنری یا قفلی برای کمک به کنترل شل‌شدن اتصال طراحی می‌شود.
آیا واشر فنری مانع بازشدن هر پیچی می‌شود؟
خیر. عملکرد آن به نوع واشر، پیش‌بار، سطح تماس و شدت لرزش وابسته است و در کاربردهای شدید ممکن است روش قفل‌کنندگی دیگری لازم باشد.
واشر سازه‌ای چه تفاوتی با واشر تخت معمولی دارد؟
واشر سازه‌ای برای مجموعه‌های باربر و پیچ‌های پرمقاومت طراحی می‌شود و ابعاد، ضخامت و سختی آن باید با استاندارد اتصال سازه‌ای هماهنگ باشند.
واشر استیل بهتر است یا فولادی؟
انتخاب به محیط و مشخصات اتصال بستگی دارد. فولاد پوشش‌دار برای بسیاری از کاربردهای عمومی مناسب است و استنلس در محیط‌های خورنده‌تر قابل بررسی است.
آیا هر اتصال پیچ و مهره‌ای به واشر نیاز دارد؟
خیر. ضرورت استفاده از واشر به طراحی اتصال، استاندارد، سطح قطعه و وظیفه مورد انتظار بستگی دارد.
واشر آب‌بندی برای چه کاربردی است؟
برای کاهش نشتی یا نفوذ مایع و رطوبت در محل اتصال استفاده می‌شود و جنس آن باید با سیال، فشار و دمای کار سازگار باشد.
شیم با واشر چه تفاوتی دارد؟
شیم عمدتاً برای تنظیم دقیق لقی، فاصله یا ارتفاع استفاده می‌شود؛ واشر معمولی بیشتر بخشی از مجموعه اتصال پیچ و مهره‌ای است.
برای استعلام قیمت واشر چه اطلاعاتی ارسال کنیم؟
نوع واشر، سایز، قطر داخلی و خارجی، ضخامت، جنس، پوشش، استاندارد، تعداد و کاربرد اتصال مهم‌ترین اطلاعات اولیه هستند.
