مهره بلند DIN 6334؛ جدول ابعاد و اتصال پیچ متری

دو شاخه پیچ متری دارید که باید دقیقاً در امتداد هم قرار بگیرند، اما طول یکی از آن‌ها برای رسیدن به نقطه اتصال کافی نیست. یا بخشی از یک سیستم تعلیق، ساپورت لوله یا سازه رزوه‌ای نیاز به تعمیر دارد و نمی‌خواهید برای چند سانتی‌متر افزایش طول، کل میله را تعویض کنید. در چنین موقعیتی، اتصال غیراصولی می‌تواند باعث کج شدن راد، خراب شدن رزوه یا ایجاد یک نقطه ضعیف در مسیر بار شود.

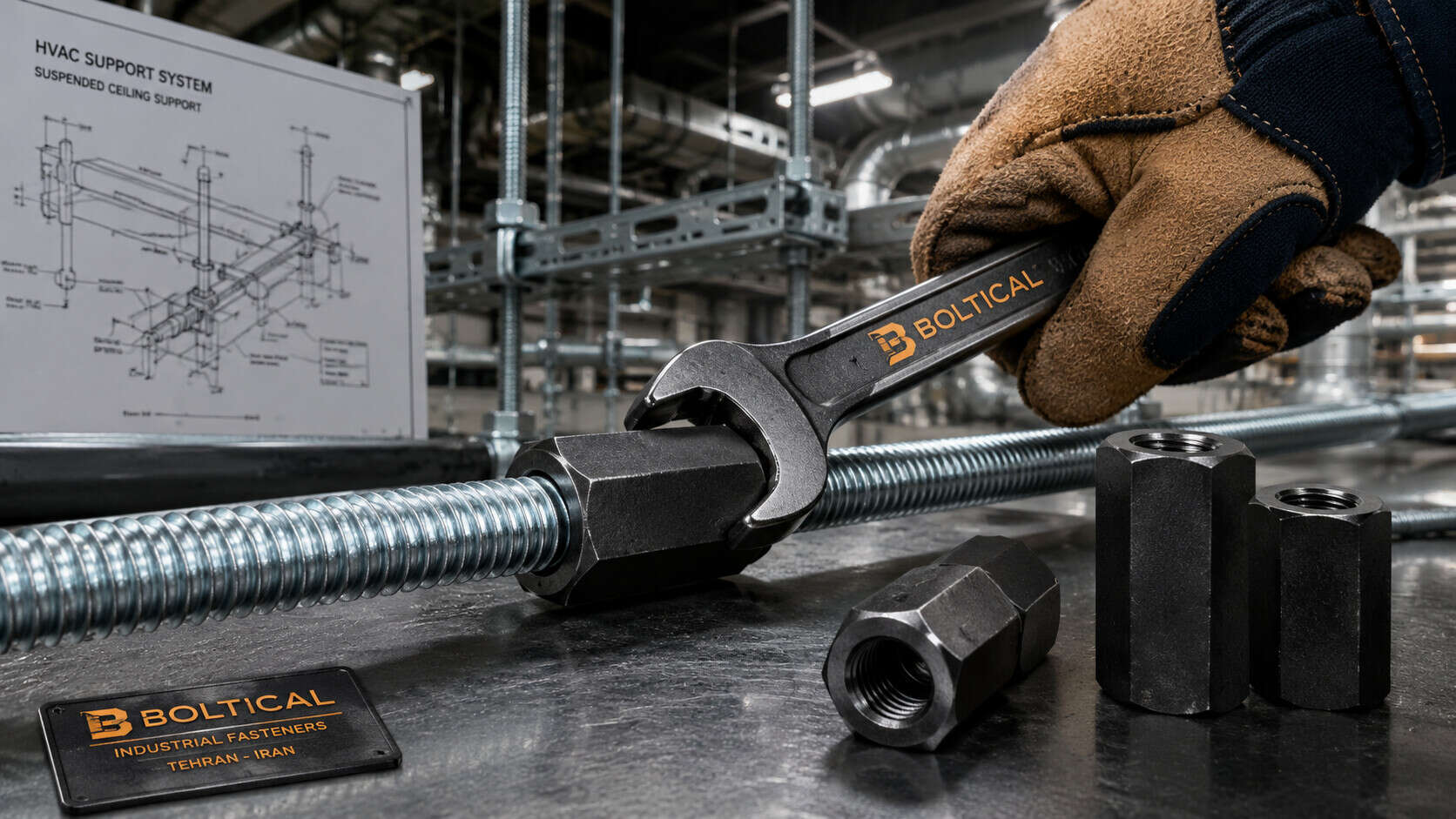

مهره بلند یا Coupling Nut دقیقاً برای چنین کاری ساخته شده است: اتصال دو قطعه رزوه‌دار هم‌سایز در یک محور. در بازار ایران این قطعه را با نام‌های مهره بلند، مهره وصله، مهره اتصال و گاهی مهره رابط پیچ متری می‌شناسند. فرم شناخته‌شده DIN 6334 بدنه شش‌گوش کشیده و رزوه داخلی متریک دارد و برای اتصال Threaded Rod، Stud و قطعات رزوه‌دار مشابه استفاده می‌شود.

اگر هدف شما بررسی محصول و سایزهای قابل تأمین است، صفحه خرید مهره بلند و مهره وصله بولتیکال مسیر مستقیم‌تری برای خرید و استعلام است. در این مقاله تمرکز را روی ابعاد DIN 6334، روش صحیح اتصال دو پیچ متری، درگیری رزوه، گرید، جنس و نکات کنترل کیفیت نگه می‌داریم.

مهره بلند DIN 6334 چیست؟

Coupling Nut یک مهره با رزوه داخلی ممتد و بدنه‌ای بلندتر از مهره شش‌گوش معمولی است. در فرم شناخته‌شده DIN 6334، طول مهره حدود سه برابر قطر نامی رزوه است؛ یعنی برای M10 طول مرجع 30 میلی‌متر، برای M16 برابر 48 میلی‌متر و برای M20 برابر 60 میلی‌متر است.

این طول اضافه باعث می‌شود دو میله رزوه‌دار بتوانند از دو سمت درون یک قطعه مشترک درگیر شوند. انتقال بار از طریق درگیری رزوه‌های میله با رزوه داخلی مهره انجام می‌شود؛ بنابراین کیفیت رزوه، طول درگیری و هم‌محوری دو میله اهمیت بیشتری از صرفاً «سفت بودن» مهره دارند.

یک نکته استانداردی هم مهم است: DIN 6334 هنوز در کاتالوگ‌ها و بازار Fastener به‌طور گسترده استفاده می‌شود، اما امروز بیشتر باید آن را یک الگوی ابعادی شناخته‌شده و Legacy در نظر گرفت. برای سفارش‌های حساس، فقط نام DIN 6334 کافی نیست و بهتر است سایز، طول، Pitch، جنس، کلاس مکانیکی، پوشش و تلرانس رزوه نیز در سفارش مشخص شوند.

برای مشاهده خانواده‌های دیگر نیز می‌توانید خرید انواع مهره‌ صنعتی بولتیکال را بررسی کنید؛ اما مهره‌های بلند، مهره‌های معمولی و مهره‌های قفل‌شونده از نظر کاربرد جایگزین مستقیم یکدیگر نیستند.

جدول ابعاد مهره بلند DIN 6334

در جدول زیر، d قطر نامی رزوه، P گام رزوه متریک درشت، L یا m طول بدنه مهره و s عرض شش‌گوش یا سایز آچارخور است. اعداد برای انتخاب سریع سایز و بررسی اولیه قطعه مناسب‌اند.

* متریال‌های ستون آخر نمونه گزینه‌های موجود در کاتالوگ‌های صنعتی هستند و به این معنی نیست که هر سازنده تمام سایزها را در همه متریال‌ها موجود دارد.

نکته QC: جدول بالا برای شناسایی و انتخاب اولیه مفید است، اما برای ساخت قطعه یا پذیرش تلرانسی محموله، Drawing یا دیتاشیت تأمین‌کننده را ملاک قرار دهید. به‌خصوص در سفارش‌های سفارشی، Stainless، پوشش‌دار یا Fine Pitch، ابعاد و Fit رزوه باید جداگانه کنترل شوند.

اگر اصطلاحاتی مثل Pitch، Major Diameter، Thread Fit یا قطر مؤثر رزوه برایتان مبهم است، واژه‌نامه رزوه‌های مهندسی توضیح کامل‌تری از این پارامترها ارائه می‌دهد.

دو پیچ متری را چطور با Coupling Nut به‌درستی وصل کنیم؟

مهم‌ترین خطا این است که فقط چند دنده از هر پیچ متری وارد مهره شود و چون اتصال با آچار سفت شده، آن را ایمن فرض کنیم. در یک Coupling Nut، طول واقعی درگیری رزوه مستقیماً روی توانایی انتقال نیرو و مقاومت در برابر کنده شدن دنده‌ها اثر دارد.

راهنماهای سازندگان برای Minimum Engagement کاملاً یکسان نیستند. بعضی سازندگان حداقل درگیری حدود یک برابر قطر رزوه را اعلام می‌کنند و بعضی مقدار بیشتری در نظر می‌گیرند. در مقابل، توصیه عملی مشترک در محصولات صنعتی این است که در اتصال دو Stud، هر طرف تا حدود نیمه طول مهره درگیر شود.

برای مثال در مهره M16 با طول 48 میلی‌متر، هدف مناسب در یک اتصال معمولی این است که هر میله حدود نیمی از بدنه را درگیر کند؛ نه اینکه یکی 35 میلی‌متر وارد شود و برای میله دوم فقط چند دنده باقی بماند. در اتصال‌های محاسباتی و ایمنی، مقدار نهایی باید از روی Drawing سازنده و الزامات پروژه تعیین شود.

یک روش ساده کارگاهی این است که قبل از مونتاژ، عمق موردنظر را روی هر Threaded Rod با ماژیک یا Paint Marker علامت بزنید. بعد از بستن اتصال می‌توان با همین علامت کنترل کرد که یک سمت بیش از حد داخل نرفته و سمت دیگر کم‌درگیر نمانده باشد.

انتهای دو پیچ متری لازم نیست برای ایجاد مقاومت اتصال به یکدیگر فشار بیاورند. Coupling Nut نیروی محوری را از طریق رزوه‌ها منتقل می‌کند. تماس اتفاقی دو انتهای Rod نیز نباید به‌عنوان روش قفل‌کردن اتصال در نظر گرفته شود.

همچنین مهره بلند معمولی یک Lock Nut نیست. اگر اتصال تحت لرزش قرار دارد و طراحی به جلوگیری از چرخش نیاز دارد، روش Locking باید جداگانه در طراحی اتصال مشخص شود.

گرید مهره بلند را چگونه با پیچ متری انتخاب کنیم؟

یکی از اشتباهات رایج این است که DIN 6334 را معادل یک کلاس مقاومتی مشخص بدانیم. این شماره بیشتر به فرم شناخته‌شده مهره بلند و ابعاد آن اشاره دارد؛ در بازار همین خانواده با فولاد و کلاس‌های مختلف و همچنین Stainless Steel عرضه می‌شود.

به همین دلیل برای یک اتصال باربر، عبارت «مهره DIN 6334» به‌تنهایی کافی نیست. باید مشخص باشد پیچ متری از چه فولاد یا کلاس مکانیکی ساخته شده و تأمین‌کننده برای مهره چه Property Class، Proof Load یا مشخصات مکانیکی‌ای را تضمین می‌کند.

استاندارد رسمی ISO 898-2:2022 مرجع مهمی برای خواص مکانیکی مهره‌های فولاد کربنی و آلیاژی با کلاس مقاومتی مشخص است. با این حال نباید صرفاً از روی عبارت DIN 6334، انطباق مکانیکی یک Coupling Nut خاص با ISO 898-2 را فرض کرد؛ مشخصات سازنده و آزمون محصول اهمیت دارند.

اگر راد پروژه با مشخصاتی مثل 8.8 سفارش داده شده است، ابتدا مفهوم کلاس مقاومتی را درست بررسی کنید. مقاله پیچ خشکه و گرید 8.8 برای درک تفاوت مقاومت کششی، تسلیم و کلاس مکانیکی نقطه شروع مناسبی است.

فولادی، گالوانیزه یا استنلس؛ کدام مهره بلند مناسب‌تر است؟

انتخاب جنس و پوشش باید از شرایط واقعی سرویس شروع شود، نه از این تصور که یک پوشش در همه پروژه‌ها «بهترین» است.

• فولاد ساده یا زینک‌پلیت: برای بسیاری از ماشین‌آلات، سازه‌های داخلی و محیط‌های با خوردگی کنترل‌شده گزینه اقتصادی و رایجی است.
• گالوانیزه گرم: برای بعضی کاربردهای بیرونی و محیط‌های مرطوب قابل بررسی است، اما ضخامت پوشش می‌تواند Fit رزوه داخلی و خارجی را تغییر دهد. مجموعه پیچ متری و مهره باید از نظر تلرانس بعد از پوشش با هم سازگار باشند.
• Stainless A2 و A4: در محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد کاربرد دارند. انتخاب میان A2 و A4 باید براساس شرایط محیطی و Specification پروژه انجام شود.

برای مقایسه Zinc Plating، Hot Dip Galvanizing و Zinc Flake می‌توانید مقاله روش‌های پوشش‌دهی پیچ و مهره را ببینید. در Coupling Nut به‌خصوص باید وضعیت رزوه داخلی بعد از پوشش کنترل شود؛ چون حتی یک مهره ظاهراً سالم، اگر روی پیچ متری به‌درستی Run نشود، برای مونتاژ قابل قبول نیست.

کاربردهای واقعی مهره بلند DIN 6334

پرکاربردترین وظیفه Coupling Nut، افزایش طول یا ایجاد اتصال خطی بین دو Threaded Rod یا Stud هم‌قطر و هم‌گام است. این نیاز در ساپورت‌های تأسیساتی، سیستم‌های تعلیق، ماشین‌آلات، فیکسچرها، شاسی‌ها و مجموعه‌های قابل تنظیم دیده می‌شود.

در تعمیرات نیز مهره بلند زمانی مفید است که بخش رزوه‌دار موجود سالم باشد و طراحی اجازه دهد قطعه جدید بدون تعویض کل Rod به مجموعه اضافه شود. با این حال Coupling Nut نباید وسیله‌ای برای پنهان کردن رزوه آسیب‌دیده باشد. اگر دنده‌های Threaded Rod له شده، خورده یا تغییرشکل داده‌اند، ابتدا باید وضعیت خود میله بررسی شود.

نوع استاندارد DIN 6334 را با Reducing Coupling Nut اشتباه نگیرید. مهره کاهنده برای اتصال دو رزوه با قطر یا مشخصات متفاوت ساخته می‌شود و الزاماً همان قطعه استاندارد 3d با یک رزوه یکنواخت نیست.

چک‌لیست QC مهره بلند و پیچ متری

• سایز و Pitch مهره با هر دو پیچ متری یکسان باشد.
• طول مهره و آچارخور با Drawing یا مشخصات سفارش کنترل شود.
• رزوه داخلی در تمام طول سالم، تمیز و بدون پلیسه باشد.
• مهره قبل از نصب نهایی روی نمونه Rod به‌صورت روان Run شود.
• جنس، Property Class و پوشش با PO و مدارک تأمین‌کننده تطابق داشته باشد.
• درگیری رزوه هر دو طرف کنترل شود؛ در اتصال‌های حساس فقط به تعداد دنده قابل مشاهده اکتفا نشود.

برای RFQ مهره DIN 6334 چه بنویسیم؟

درخواست «مهره بلند M16» هنوز برای یک خرید صنعتی ناقص است. یک RFQ قابل استفاده می‌تواند به شکل زیر نوشته شود:

Hex Coupling Nut – DIN 6334 pattern – M16×2 – L=48 mm – s=24 mm – Carbon Steel – Required Property Class/Proof Load: [طبق پروژه] – Finish: Zinc Plated – Internal Thread Fit: [طبق Drawing/Specification] – Qty: 2,000 pcs – CoC/MTC required.

برای نوع Stainless نیز Grade را صریح بنویسید؛ مثلاً A2 یا A4. برای HDG نیز وضعیت رزوه و تلرانس بعد از پوشش باید در Specification مشخص باشد. این جزئیات جلوی تحویل مهره‌ای را می‌گیرد که از نظر قطر اسمی درست است ولی روی Rod پروژه بسته نمی‌شود.

سوالات متداول درباره مهره بلند DIN 6334

آیا مهره شش‌گوش معمولی می‌تواند جای مهره بلند را بگیرد؟

برای اتصال انتها به انتهای دو پیچ متری، معمولاً انتخاب مناسبی نیست. مهره بلند فضای بیشتری برای درگیری رزوه دو قطعه فراهم می‌کند. در اتصال باربر، تصمیم نهایی باید براساس طراحی و ظرفیت رزوه باشد.

آیا دو پیچ متری باید وسط Coupling Nut به هم بچسبند؟

خیر. هدف اصلی، درگیری کافی رزوه هر دو میله با مهره است. تماس دو سر Rod مکانیزم انتقال اصلی بار یا روش قفل‌کردن اتصال محسوب نمی‌شود.

حداقل طول درگیری رزوه چقدر است؟

یک عدد واحد را نباید بدون بررسی به DIN 6334 نسبت داد. راهنماهای سازندگان متفاوت‌اند و برای اتصال‌های عملکردی معمولاً ورود هر میله تا حدود نیمه طول Coupling Nut توصیه می‌شود. در کاربردهای باربر یا ایمنی، مقدار طراحی‌شده و دیتاشیت تأمین‌کننده مبناست.

آیا DIN 6334 معادل ISO مستقیم دارد؟

در منابع معتبر بررسی‌شده، جایگزین ابعادی ISO مستقیمی برای الگوی DIN 6334 شناسایی نشد. استانداردهایی مثل ISO 898-2 درباره خواص مکانیکی مهره‌ها مهم‌اند، اما نباید آن‌ها را معادل ابعادی DIN 6334 معرفی کرد.

مهره بلند برای اتصال M12 چه طولی دارد؟

در الگوی رایج DIN 6334، مهره M12 طول 36 میلی‌متر، Pitch درشت 1.75 میلی‌متر و آچارخور 19 میلی‌متر دارد.

آیا Coupling Nut خودش ضدشل‌شدن است؟

خیر. فرم بلند مهره به‌تنهایی آن را به Lock Nut تبدیل نمی‌کند. اگر اتصال در معرض ارتعاش یا چرخش است، مکانیزم قفل‌کردن باید جداگانه بر اساس طراحی پروژه انتخاب شود.

جمع‌بندی

مهره بلند DIN 6334 راه‌حل ساده‌ای برای یک مسئله واقعی است: اتصال دو پیچ متری یا Stud در یک محور، بدون ایجاد اتصال دست‌ساز و غیرقابل‌کنترل. اما ایمن بودن اتصال فقط به بلند بودن مهره وابسته نیست.

برای انتخاب درست، چهار چیز را هم‌زمان بررسی کنید: سایز و Pitch رزوه، طول درگیری هر دو Rod، مشخصات مکانیکی مهره و شرایط محیطی یا پوشش. در سفارش‌های صنعتی نیز بهتر است علاوه بر DIN 6334، ابعاد، جنس، کلاس یا Proof Load، Finish و الزامات QC را صریحاً در RFQ بنویسید. این کار هم خرید را دقیق‌تر می‌کند و هم احتمال دردسر هنگام مونتاژ را پایین می‌آورد.
