راهنمای تخصصی انواع پیچ آلن: استانداردهای ابعادی، گریدها و کاربرد صنعتی

پیچ آلن فقط یک پیچ با حفره شش‌گوش داخل گل نیست. در بازار و صنعت، این نام برای چند خانواده متفاوت به‌کار می‌رود: آلن سر استوانه‌ای، سرخزینه، کله‌قارچی، سر کوتاه و پیچ مغزی. تفاوت این مدل‌ها فقط ظاهری نیست؛ شکل گل پیچ روی فضای نصب، سطح اتکا، ظرفیت باربری و حتی روش انتخاب پیچ اثر می‌گذارد.

اگر قرار است برای قالب، ماشین‌آلات، گیربکس، تجهیزات تولید یا یک مجموعه مکانیکی پیچ انتخاب کنید، بهتر است از سه سؤال شروع کنید: چه نوع سری نیاز دارید؟ استاندارد ابعادی چیست؟ و کلاس مقاومتی یا متریال مناسب کدام است؟

در این راهنما انواع رایج پیچ آلن را با همین منطق بررسی می‌کنیم. برای مشاهده تنوع‌های قابل تأمین، سایزها و خانواده‌های محصول نیز می‌توانید دسته پیچ‌های آلن و سوکتی بولتیکال را جداگانه بررسی کنید. این مقاله قرار نیست جای صفحه محصول یا جدول استاندارد را بگیرد؛ هدف آن کمک به انتخاب درست خانواده پیچ است.

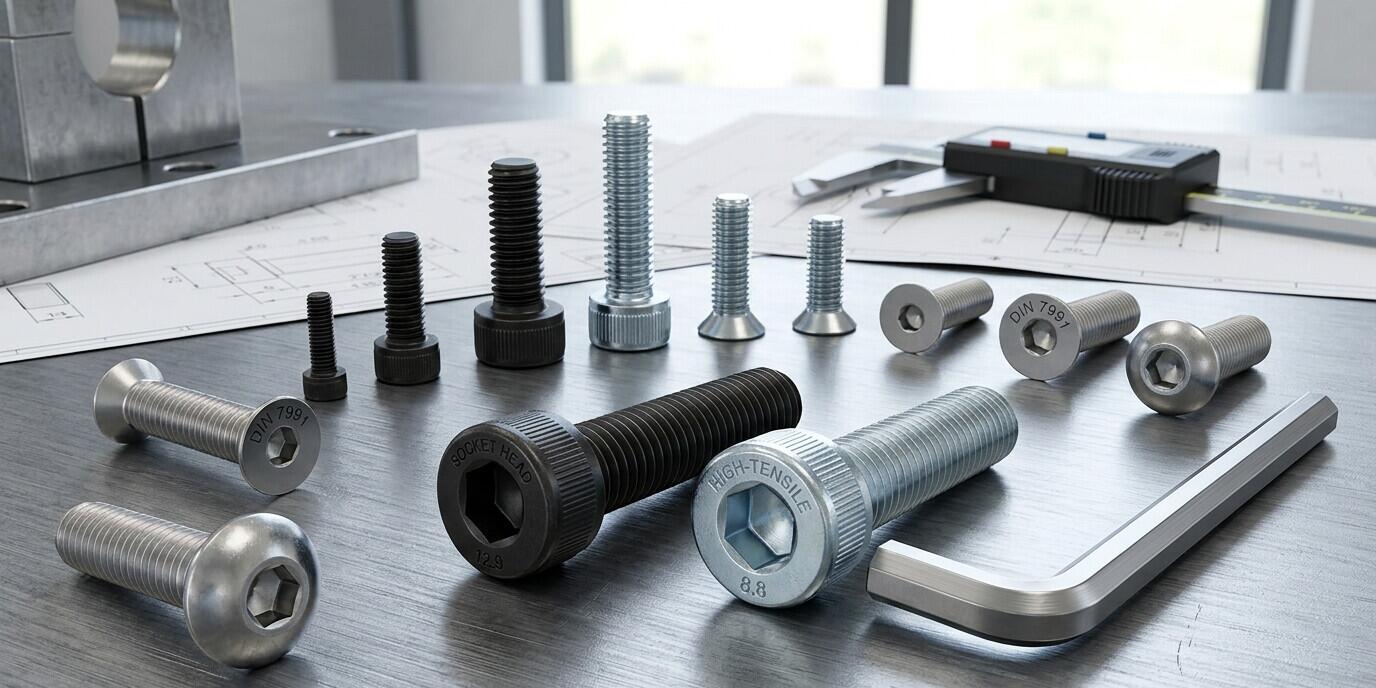

انواع پیچ آلن در یک نگاه؛ کدام مدل برای چه کاری مناسب است؟

این جدول مهم‌ترین تفاوت را نشان می‌دهد: هر پیچ آلن برای یک مسئله طراحی شده است. اگر فقط بگوییم «پیچ آلن M8»، هنوز مشخص نیست سر استوانه‌ای می‌خواهیم، سرخزینه، کله‌قارچی یا مغزی.

پیچ آلن سر استوانه‌ای؛ DIN 912 و ISO 4762

وقتی در بازار ایران از «پیچ آلن» بدون توضیح بیشتر صحبت می‌شود، معمولاً منظور همین مدل است: گل استوانه‌ای با حفره شش‌گوش داخلی. این فرم برای مونتاژهایی مناسب است که فضای اطراف گل پیچ محدود است و ابزار باید از بالای پیچ درگیر شود.

DIN 912 هنوز نام بسیار رایجی در خریدوفروش است، اما نسخه DIN 912:1983-12 در DIN Media به‌عنوان استاندارد Withdrawn ثبت شده و با DIN EN ISO 4762 جایگزین شده است. استاندارد بین‌المللی ISO 4762:2004 همچنان مرجع منتشرشده این خانواده است و پیچ‌های سر استوانه‌ای سوکتی با رزوه متریک را پوشش می‌دهد.

برای اینکه این مقاله با صفحه استاندارد کانیبال نشود، جدول کامل قطر گل، ارتفاع، عمق سوکت و سایز آچار را اینجا تکرار نمی‌کنیم. اگر به ابعاد، سایزها و مشخصات همین استاندارد نیاز دارید، صفحه پیچ آلن DIN 912 / ISO 4762 مقصد دقیق‌تری است.

پیچ آلن سرخزینه؛ وقتی سطح قطعه باید صاف بماند

پیچ آلن سرخزینه زمانی انتخاب می‌شود که گل پیچ نباید از سطح قطعه بیرون بزند. محل نصب ابتدا خزینه می‌شود و گل مخروطی پیچ داخل آن می‌نشیند. این فرم در صفحات لغزشی، تجهیزات بسته‌بندی، قالب‌ها، کاورها و قطعاتی که برجستگی گل پیچ مزاحم حرکت است کاربرد دارد.

نام DIN 7991 هنوز در بازار شنیده می‌شود، اما این استاندارد قدیمی Withdrawn شده و خانواده جاری آن با ISO 10642 پوشش داده می‌شود. نکته‌ای که در انتخاب این مدل نباید از قلم بیفتد این است که سرخزینه به دلیل هندسه گل، Reduced Loadability دارد. نسخه جاری ISO 10642:2026 ظرفیت ناحیه گل را در این خانواده کمتر از ظرفیت رزوه در نظر می‌گیرد؛ بنابراین نباید آن را صرفاً بر اساس هم‌سایز بودن جای پیچ آلن استوانه‌ای قرار داد.

برای مشاهده فرم و تنوع‌های محصول، صفحه پیچ آلن سرتخت فولادی به همین خانواده نزدیک است.

پیچ آلن کله‌قارچی؛ ارتفاع کمتر، اما ظرفیت یکسان نیست

پیچ آلن کله‌قارچی یا Button Head گل گرد و کم‌ارتفاعی دارد. این فرم زمانی مفید است که گل استوانه‌ای بلند مناسب طراحی نیست یا سطح اتکای بزرگ‌تر و ظاهر نرم‌تری نیاز داریم.

با این حال، کم بودن ارتفاع گل هزینه مکانیکی خودش را دارد. ISO 7380-1:2022 این پیچ‌ها را در گروه Reduced Loadability تعریف می‌کند. در نتیجه عبارت «کله‌قارچی همان آلن معمولی با گل کوتاه‌تر است» از نظر مهندسی دقیق نیست.

پیچ آلن سر کوتاه DIN 7984؛ برای فضای عمودی محدود

گاهی طراح به گل استوانه‌ای نیاز دارد اما ارتفاع استاندارد ISO 4762 در فضای مونتاژ جا نمی‌شود. در این شرایط پیچ آلن سر کوتاه می‌تواند گزینه مناسب‌تری باشد. DIN 7984:2022 این خانواده را با عنوان Hexagon Socket Head Cap Screws with Low Head تعریف می‌کند.

اینجا هم کاهش ارتفاع گل بدون اثر مکانیکی نیست؛ خود استاندارد DIN 7984 عنوان Reduced Loadability را برای این مدل به‌کار می‌برد. پس جایگزین کردن آن با آلن استوانه‌ای استاندارد باید آگاهانه انجام شود، نه فقط برای اینکه «در فضا جا شود».

پیچ آلن مغزی؛ DIN 913 تا 916 و ISO 4026 تا 4029

پیچ مغزی یا Set Screw با پیچ آلن سر استوانه‌ای کارکرد متفاوتی دارد. این قطعه گل ندارد، تمام بدنه آن رزوه است و ابزار مستقیماً داخل انتهای پیچ قرار می‌گیرد. وظیفه اصلی آن معمولاً تثبیت یا موقعیت‌دهی یک قطعه نسبت به قطعه دیگر است؛ مثلاً نگه داشتن پولی یا کوپلینگ روی شفت.

یک نکته بسیار مهم در نسخه‌های 2026 استانداردهای ISO این خانواده صراحتاً آمده است: Set Screw برای استفاده تحت بار کششی طراحی نشده است. بنابراین مقایسه مستقیم آن با یک پیچ آلن سر استوانه‌ای از نظر مقاومت کششی اساساً مقایسه درستی نیست.

برای بررسی فرم‌های موجود این خانواده، دسته پیچ مغزی و پیچ تنظیم را ببینید.

کلاس 8.8، 10.9 و 12.9 در پیچ آلن چه معنایی دارد؟

بعد از انتخاب فرم و استاندارد، نوبت به خواص مکانیکی می‌رسد. در پیچ‌های فولادی متریک، کلاس‌هایی مانند 8.8، 10.9 و 12.9 در بازار رایج‌اند. اما این اعداد نام فولاد نیستند. ISO 898-1 خواص مکانیکی و فیزیکی پیچ‌ها، اسکروها و استادهای فولادی را بر اساس Property Class تعریف می‌کند.

در نسخه قبلی این مقاله هر کلاس به فولادهایی مثل AISI 1045، 4140 یا 4340 نسبت داده شده بود. این نوع نتیجه‌گیری قابل تعمیم نیست؛ استاندارد خواص نهایی پیچ را تعیین می‌کند و تولیدکننده می‌تواند با متریال و فرآیند مجاز متفاوت به آن خواص برسد.

برای مشاهده محصولات فولادی این خانواده، صفحه پیچ آلن فولادی مرتبط است. اگر موضوع شما مشخصاً کلاس 12.9، خواص مکانیکی و محدودیت‌های پوشش است، مقاله راهنمای فنی پیچ گرید 12.9 جزئیات بیشتری دارد.

پیچ آلن استیل؛ A2 و A4 را با 8.8 و 12.9 قاطی نکنید

در پیچ‌های استنلس، سیستم نام‌گذاری با پیچ فولادی 8.8 یا 12.9 متفاوت است. استاندارد ISO 3506-1 برای اتصال‌دهنده‌های استنلس، گرید و Property Class را تعریف می‌کند. در بازار معمولاً خانواده‌های A2 و A4 را می‌بینید که به‌ترتیب در کنار فولادهای زنگ‌نزن خانواده 304 و 316 شناخته می‌شوند، اما این‌ها را نباید بدون بررسی مشخصات واقعی محصول معادل مطلق یکدیگر فرض کرد.

اگر مسئله اصلی پروژه خوردگی، شست‌وشو، رطوبت یا محیط شیمیایی است، انتخاب استنلس می‌تواند از بالا بردن کلاس فولادی مهم‌تر باشد. برای تنوع‌های این گروه، صفحه پیچ آلن استیل را بررسی کنید.

پوشش پیچ آلن؛ مشکی بودن نشانه گرید نیست

یکی از خطاهای رایج بازار این است که رنگ مشکی پیچ به‌عنوان نشانه 12.9 یا «فولاد آلیاژی اصل» تلقی شود. رنگ و پوشش به‌تنهایی کلاس مقاومتی را ثابت نمی‌کنند. کلاس باید از مارکینگ، مدارک و در صورت نیاز آزمون کنترل شود.

برای پیچ‌های پرمقاومت، انتخاب پوشش موضوع مهم‌تری از ظاهر است. ISO 4042:2022 برای پوشش‌های الکترولیتی الزام‌ها و توصیه‌هایی جهت کاهش ریسک تردی هیدروژنی ارائه می‌کند. ISO 10683 نیز سیستم‌های Zinc Flake غیرالکترولیتی را پوشش می‌دهد و استفاده از آن‌ها در اتصال‌دهنده‌های پرمقاومت را یکی از راه‌های کاهش ریسک هیدروژن داخلی می‌داند.

اگر پروژه بین اکسید سیاه، روی، زینک‌فلیک یا پوشش‌های دیگر مردد است، جزئیات را در مقاله مقایسه روش‌های پوشش و آبکاری پیچ و مهره بخوانید. در این مقاله فقط به اندازه‌ای وارد پوشش می‌شویم که انتخاب نوع پیچ آلن روشن بماند.

پیچ آلن در چه صنایعی استفاده می‌شود؟

مزیت اصلی آچارخور داخلی، امکان نصب در فضاهایی است که دسترسی جانبی برای آچار شش‌گوش محدود است. به همین دلیل پیچ‌های سوکتی در بسیاری از مجموعه‌های مکانیکی فشرده استفاده می‌شوند.

• ماشین‌سازی: بدنه ماشین، فیکسچرها، گیربکس، پایه‌ها و مجموعه‌های مونتاژی؛
• قالب‌سازی و ابزارسازی: قالب تزریق، فیکسچر، بلوک‌ها و صفحات ماشین‌کاری‌شده؛
• تجهیزات هیدرولیک و پنوماتیک: بلوک‌ها، فلنج‌های کوچک و مجموعه‌هایی با محدودیت فضا؛
• خودروسازی و تجهیزات متحرک: فقط در نقاطی که Specification سازنده این نوع اتصال را تعریف کرده باشد؛
• خطوط تولید و اتوماسیون: تجهیزات مونتاژ، کاورها، گایدها و اجزای قابل سرویس.

برای پروژه‌هایی که انتخاب پیچ بخشی از طراحی ماشین یا تجهیز است، لندینگ پیچ و مهره ماشین‌سازی و تجهیزات صنعتی می‌تواند برای بررسی خانواده‌های مکمل اتصال نیز مفید باشد.
اگر دنبال محصول خاص هستید وارد صفحه انواع پیچ و مهره و واشر شوید.

چه زمانی پیچ آلن انتخاب خوبی نیست؟

آلن بودن یک مزیت هندسی است، نه یک پاسخ برای همه اتصال‌ها. در چند حالت بهتر است قبل از انتخاب دوباره طراحی را بررسی کنید:

• وقتی حفره سوکت در معرض گل، رنگ، براده یا آلودگی دائمی قرار می‌گیرد و سرویس دوره‌ای دشوار می‌شود؛
• وقتی ابزار مناسب و سایز دقیق آچار در محل تعمیرات در دسترس نیست؛
• وقتی طراحی به سطح اتکای بسیار بزرگ زیر گل نیاز دارد و واشر یا فرم دیگری مناسب‌تر است؛
• وقتی پیچ سرخزینه یا کله‌قارچی صرفاً به دلیل ظاهر جای پیچ با Loadability بالاتر انتخاب می‌شود؛
• وقتی پروژه یک استاندارد اتصال مشخص را الزام کرده و فرم آلن خارج از Specification است.

چرا گل پیچ آلن هرز می‌شود؟

هرز شدن آچارخور معمولاً نتیجه یک علت واحد نیست. سایز اشتباه آچار، ابزار فرسوده، آلودگی داخل سوکت، قرار نگرفتن کامل آچار، زاویه‌دار اعمال کردن نیرو یا گشتاور نامتناسب می‌توانند لبه‌های داخلی را تخریب کنند.

خطای رایج دیگر، اشتباه گرفتن آچار متریک و اینچی است. اختلاف ظاهراً کوچک میان دو سایز نزدیک، سطح تماس واقعی را کم می‌کند و در گشتاور بالا می‌تواند سوکت را گرد کند. قبل از باز کردن پیچ‌های پرمقاومت یا زنگ‌زده، داخل حفره را نیز از رنگ، گریس خشک‌شده و براده پاک کنید.

گشتاور بستن پیچ آلن را از روی یک جدول عمومی انتخاب نکنید

گشتاور لازم فقط تابع قطر و کلاس پیچ نیست. پوشش، روانکار، وضعیت رزوه، سطح زیر گل، جنس رزوه مادگی و نیروی گیره موردنیاز روی رابطه گشتاور و پیش‌بار اثر می‌گذارند. به همین دلیل یک عدد واحد برای «گشتاور M10 کلاس 12.9» نمی‌تواند برای همه مونتاژها معتبر باشد.

برای اتصال حساس، مقدار نصب باید از نقشه، دستورالعمل سازنده تجهیز یا داده آزمون همان مجموعه گرفته شود. این رویکرد از استفاده مکانیکی از فرمول ساده T=KDF با یک ضریب اصطکاک فرضی مطمئن‌تر است.

چک‌لیست انتخاب و استعلام پیچ آلن

برای اینکه استعلام شما از عبارت مبهم «پیچ آلن M10» دقیق‌تر باشد، حداقل این مشخصات را اعلام کنید:

1. نوع گل: استوانه‌ای، سرخزینه، کله‌قارچی، سر کوتاه یا مغزی؛
2. استاندارد: برای مثال ISO 4762، ISO 10642 یا استاندارد مشخص‌شده در نقشه؛
3. قطر و گام رزوه؛
4. طول پیچ؛
5. کلاس مقاومتی یا گرید استنلس؛
6. نوع پوشش یا Finish؛
7. شرایط محیطی و دمای سرویس در صورت اهمیت؛
8. تعداد و مدارک فنی موردنیاز؛
9. نیاز به گواهی تست یا Traceability برای پروژه‌های حساس.

سوالات متداول درباره انواع پیچ آلن

DIN 912 و ISO 4762 چه تفاوتی دارند؟

DIN 912 نام قدیمی و بسیار رایج بازار برای پیچ آلن سر استوانه‌ای است. نسخه DIN 912 قدیمی Withdrawn شده و استاندارد جاری بین‌المللی این خانواده ISO 4762 است. هنگام خرید بازار ممکن است هر دو نام را بشنوید، اما در Specification جدید بهتر است مرجع استاندارد دقیق نوشته شود.

پیچ آلن 12.9 همیشه از 10.9 بهتر است؟

خیر. 12.9 مقاومت بالاتری دارد، اما انتخاب درست به طراحی اتصال، پیش‌بار، خستگی، دما، پوشش، رزوه مادگی و روش نصب وابسته است. بالا بردن کلاس بدون بررسی کل اتصال می‌تواند مسئله جدید ایجاد کند.

پیچ آلن سرخزینه همان مقاومت آلن استوانه‌ای را دارد؟

نباید چنین فرضی کرد. ISO 10642:2026 پیچ سرخزینه را به دلیل هندسه گل در گروه Reduced Loadability قرار می‌دهد. فرم سر باید بخشی از محاسبه و انتخاب اتصال باشد.

پیچ آلن کله‌قارچی برای اتصال پرتنش مناسب است؟

بستگی به طراحی دارد. ISO 7380-1 نیز برای Button Head کاهش Loadability ناشی از هندسه گل را در نظر می‌گیرد. بنابراین نمی‌توان فقط بر اساس کلاس متریال آن را معادل آلن سر استوانه‌ای دانست.

پیچ مغزی برای تحمل کشش مناسب است؟

خیر، استانداردهای جاری ISO 4026 تا ISO 4029 صراحتاً Set Screw را برای کاربرد تحت بار کششی در نظر نمی‌گیرند. وظیفه اصلی آن تثبیت، تنظیم و موقعیت‌دهی است.

رنگ مشکی پیچ آلن یعنی گرید 12.9 است؟

خیر. رنگ سطح، کلاس مقاومتی را اثبات نمی‌کند. مارکینگ، استاندارد، مدارک سازنده و در صورت نیاز نتایج آزمون معیارهای قابل اتکاتری هستند.

جمع‌بندی؛ اول نوع پیچ آلن را انتخاب کنید، بعد گرید و سایز را

برای انتخاب پیچ آلن بهتر است ترتیب تصمیم‌گیری را برعکس خریدهای معمول بازار انجام دهید. ابتدا مشخص کنید اتصال به چه فرم گلی نیاز دارد؛ سپس استاندارد ابعادی، قطر و طول، کلاس مقاومتی یا متریال و در نهایت پوشش و الزامات نصب را تعیین کنید.

پیچ آلن سر استوانه‌ای، سرخزینه، کله‌قارچی، سر کوتاه و مغزی از نظر کاربرد و ظرفیت یکسان نیستند. همین تفکیک ساده جلوی بخش بزرگی از جایگزینی‌های اشتباه را می‌گیرد و باعث می‌شود عبارت «پیچ آلن» در RFQ به یک مشخصه فنی قابل خرید تبدیل شود.
