پیچ مغزی | پیچ تنظیم (ست اسکرو)

پیچ مغزی یا پیچ تنظیم چیست؟

پیچ مغزی، پیچ تنظیم یا ست اسکرو نوعی پیچ صنعتی بدون سر برجسته است که معمولاً به‌صورت کامل یا نیمه‌کامل داخل قطعه قرار می‌گیرد و برای تثبیت، تنظیم، قفل کردن یا نگه داشتن موقعیت یک قطعه نسبت به قطعه دیگر استفاده می‌شود. برخلاف پیچ‌های معمولی که دو قطعه را با فشار سر پیچ و رزوه به هم متصل می‌کنند، پیچ مغزی بیشتر برای اعمال فشار نقطه‌ای، جلوگیری از حرکت، تنظیم موقعیت یا ثابت نگه داشتن قطعاتی مانند شفت، بوش، پولی، چرخ‌دنده، دستگیره، کوپلینگ و قطعات مونتاژی کاربرد دارد.

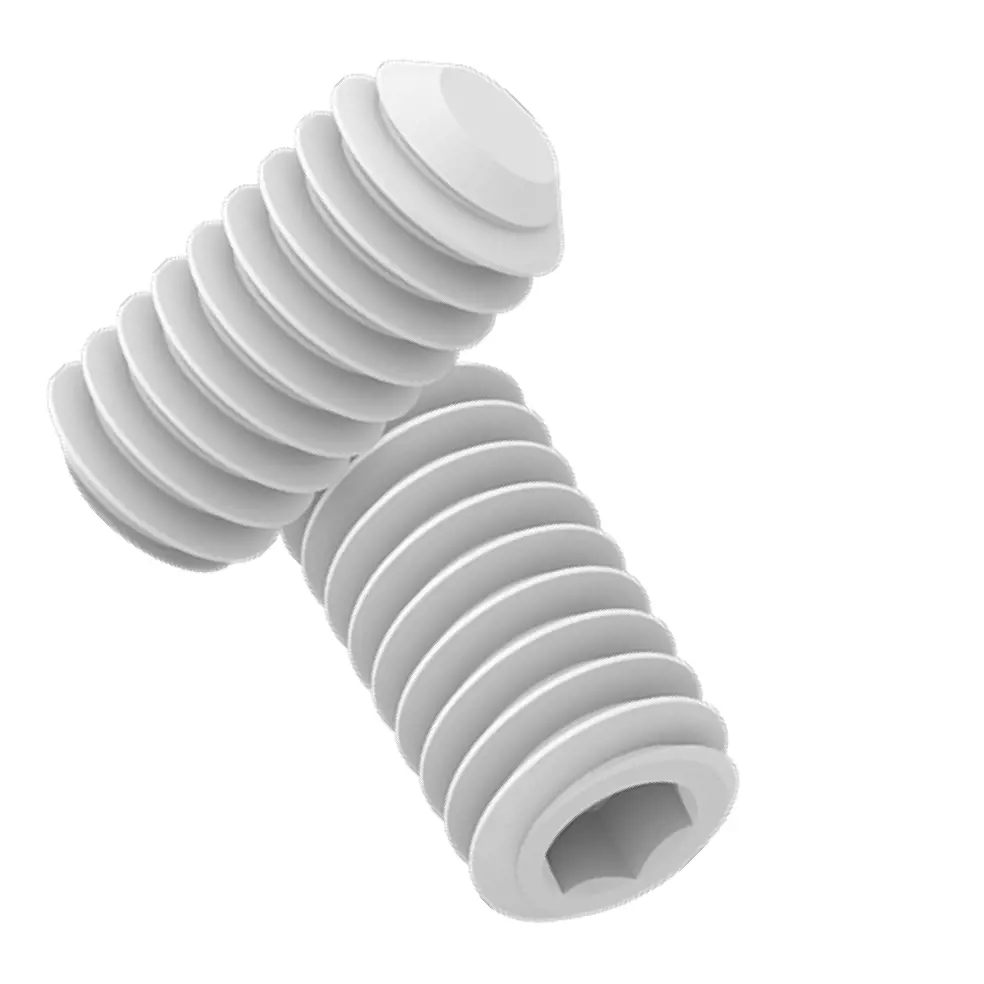

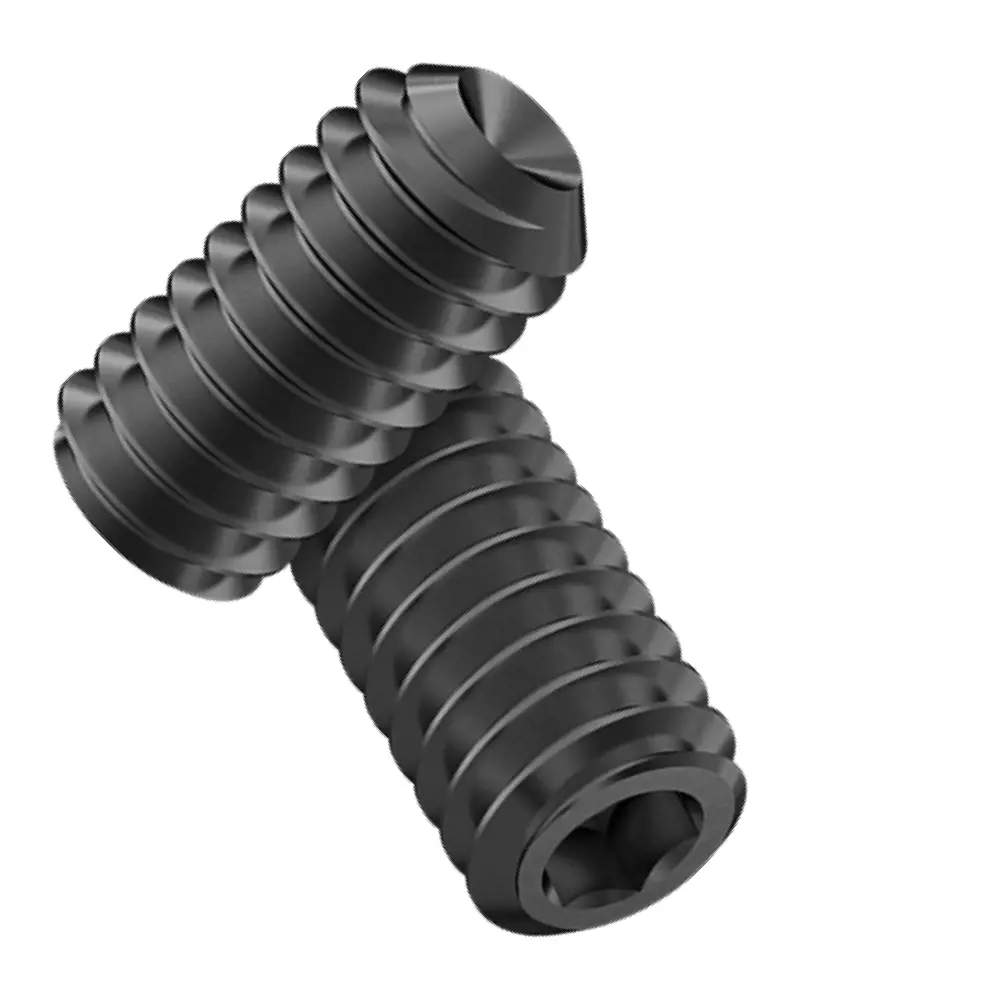

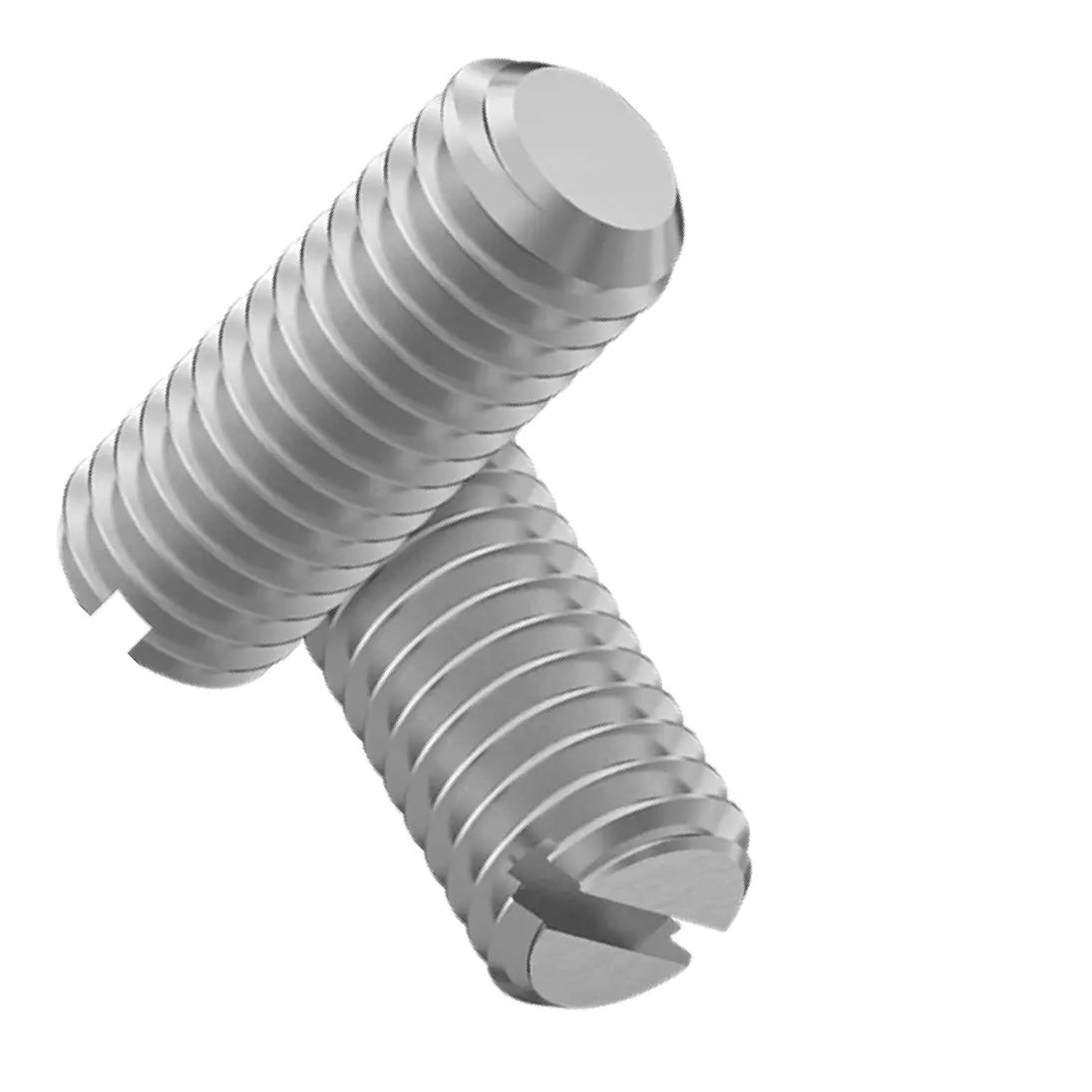

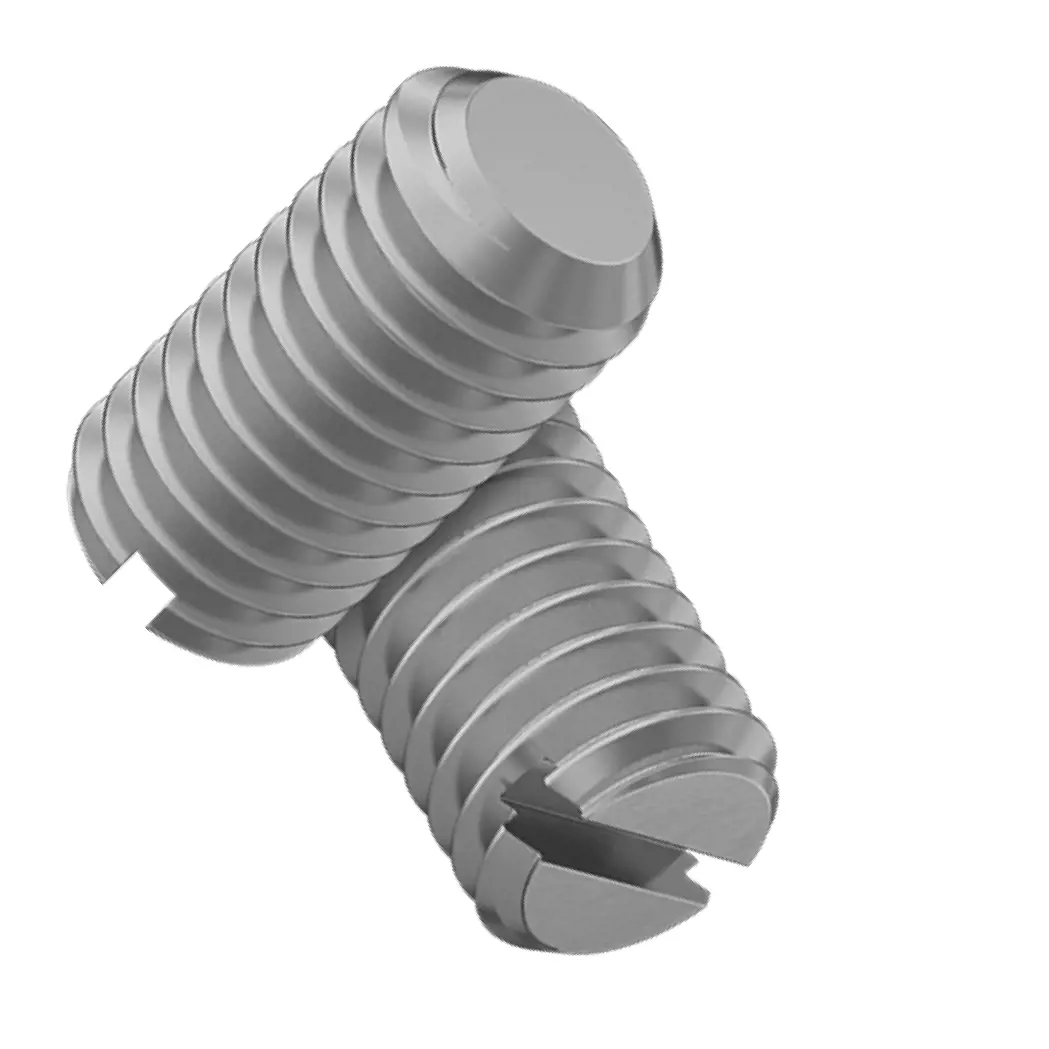

این خانواده از پیچ‌ها در بازار ایران با نام‌هایی مثل پیچ مغزی، پیچ تنظیم، ست اسکرو، پیچ بی‌سر آلن‌خور و در برخی موارد با توجه به نوع نوک، با نام‌هایی مثل پیچ مغزی نوک تخت، نوک فنجانی، نوک نایلونی یا نوک برنجی شناخته می‌شود. صفحه حاضر، مسیر اصلی انتخاب انواع پیچ مغزی در بولتیکال است و هدف آن معرفی منطق انتخاب این خانواده است؛ نه توضیح کامل هر مدل خاص.

پیچ مغزی چه تفاوتی با پیچ‌های معمولی دارد؟

در بسیاری از پیچ‌های صنعتی، سر پیچ روی سطح قطعه باقی می‌ماند و نیروی اتصال از طریق سر پیچ، مهره یا سطح نشیمن منتقل می‌شود. اما در پیچ مغزی، معمولاً سر برجسته‌ای وجود ندارد و پیچ داخل رزوه قطعه بسته می‌شود. این طراحی باعث می‌شود اتصال ظاهری بسیار کم‌برآمدگی داشته باشد و بتوان از آن در قطعاتی استفاده کرد که بیرون‌زدگی سر پیچ مزاحم عملکرد، حرکت یا ظاهر مجموعه است.

پیچ مغزی بیشتر برای نگه داشتن قطعه در جای خود استفاده می‌شود، نه برای اتصال کلاسیک دو صفحه به هم. برای مثال وقتی یک پولی روی شفت قرار می‌گیرد، پیچ مغزی می‌تواند با فشار روی سطح شفت، موقعیت آن را ثابت کند. همین منطق در بوش‌ها، یاتاقان‌های سبک، دستگیره‌ها، قطعات تنظیمی، محورهای کوچک، فیکسچرها، تجهیزات ابزارسازی و مجموعه‌های مونتاژی هم دیده می‌شود.

چه زمانی پیچ تنظیم انتخاب مناسبی است؟

پیچ تنظیم زمانی انتخاب مناسبی است که نیاز دارید یک قطعه روی محور، شفت، سوراخ، بدنه یا قطعه رزوه‌شده در موقعیت مشخص ثابت بماند، اما نمی‌خواهید سر پیچ از سطح بیرون بزند. این موضوع در قطعاتی که فضای نصب محدود دارند، قطعات چرخشی، مجموعه‌های قابل تنظیم، تجهیزات دقیق، قطعات ماشین‌آلات و مونتاژهایی که ظاهر یا فضای بیرونی اهمیت دارد بسیار کاربردی است.

اگر هدف شما بستن دو قطعه با نیروی مستقیم سر پیچ است، ممکن است خانواده‌های دیگری مثل پیچ آلن، پیچ شش‌گوش یا پیچ سرتخت مناسب‌تر باشند. اما اگر هدف، قفل کردن موقعیت، اعمال فشار کنترل‌شده یا ثابت نگه داشتن قطعه بدون سر بیرون‌زده باشد، پیچ مغزی یکی از گزینه‌های اصلی است.

معیارهای اصلی انتخاب پیچ مغزی

برای انتخاب پیچ مغزی، فقط سایز رزوه و طول کافی نیست. نوع نوک، جنس، سختی، پوشش، نوع درایو، سطح قطعه مقابل، میزان حساسیت به خط و خش، لرزش، نیاز به باز و بسته شدن دوره‌ای و شرایط محیطی باید هم‌زمان بررسی شوند. انتخاب اشتباه می‌تواند باعث آسیب به سطح شفت، لقی قطعه، شل شدن اتصال، خوردگی، گیر کردن پیچ یا دشوار شدن سرویس شود.

• سایز رزوه: باید با سوراخ رزوه‌شده قطعه، بوش، پولی یا بدنه کاملاً هماهنگ باشد.
• طول پیچ: باید به‌اندازه‌ای باشد که درگیری رزوه کافی ایجاد کند، اما از سمت دیگر قطعه بیرون نزند.
• نوع نوک: نوع تماس پیچ با سطح مقابل را مشخص می‌کند و روی میزان گیرایی یا آسیب سطحی اثر دارد.
• نوع درایو: در بسیاری از مدل‌ها آلن داخلی استفاده می‌شود، اما بسته به طراحی می‌تواند متفاوت باشد.
• جنس و سختی: باید با جنس قطعه مقابل، میزان فشار و شرایط کاری هماهنگ باشد.
• پوشش سطحی: برای مقاومت در برابر خوردگی، کاهش زنگ‌زدگی و افزایش دوام پیچ اهمیت دارد.
• شرایط لرزش: در مجموعه‌های دارای ارتعاش، باید امکان شل شدن پیچ و روش قفل‌کردن رزوه بررسی شود.
• حساسیت سطح قطعه: اگر سطح شفت یا قطعه نباید خط بیفتد، باید نوع نوک با دقت انتخاب شود.
• دسترسی سرویس: اگر پیچ قرار است مرتب باز و بسته شود، کیفیت درایو و ابزار مناسب اهمیت بیشتری دارد.

نقش نوع نوک در پیچ‌های مغزی

یکی از مهم‌ترین تفاوت‌ها در خانواده پیچ‌های مغزی، نوع نوک پیچ است. نوک پیچ تعیین می‌کند فشار چگونه به قطعه مقابل منتقل شود. بعضی مدل‌ها برای گیرایی بیشتر روی سطح طراحی می‌شوند، بعضی برای کاهش آسیب به قطعه، بعضی برای تماس نرم‌تر و بعضی برای تنظیم‌های موقت یا قابل تکرار مناسب‌ترند. به همین دلیل، انتخاب نوع نوک باید بر اساس کاربرد انجام شود، نه فقط موجودی یا ظاهر پیچ.

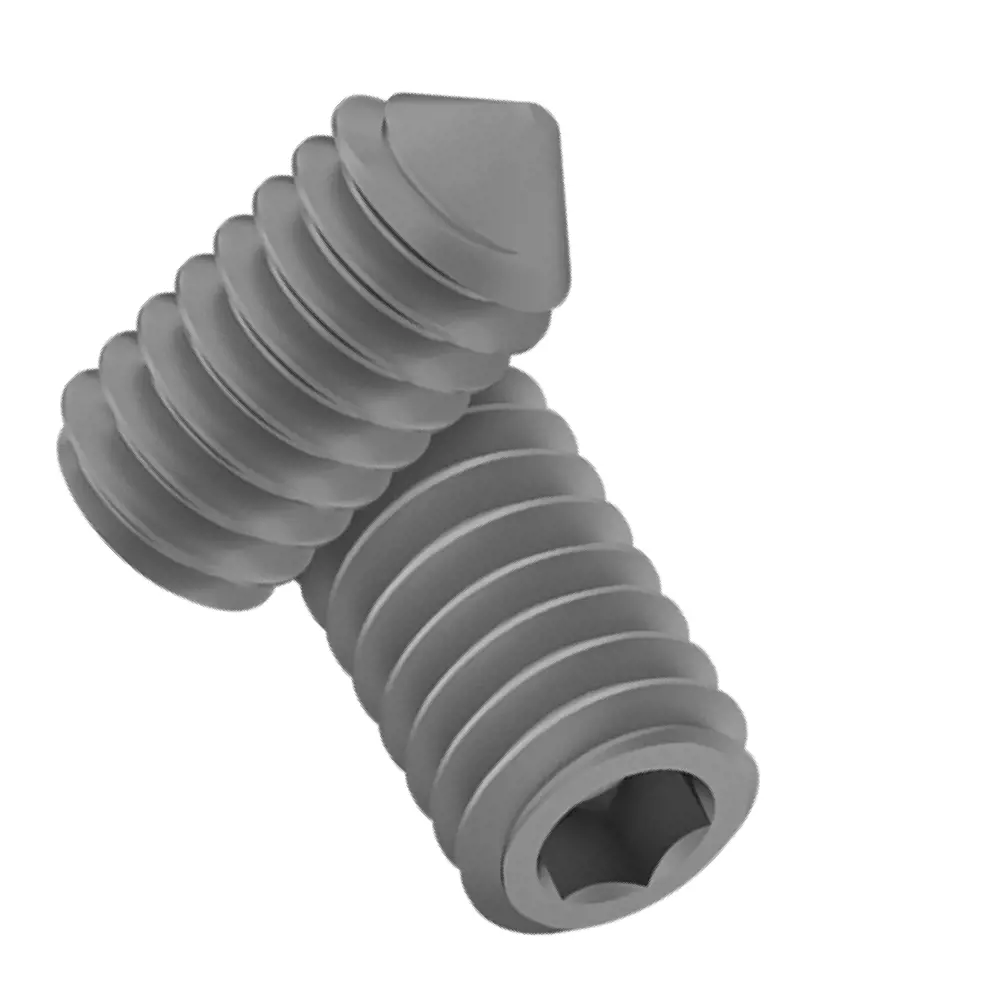

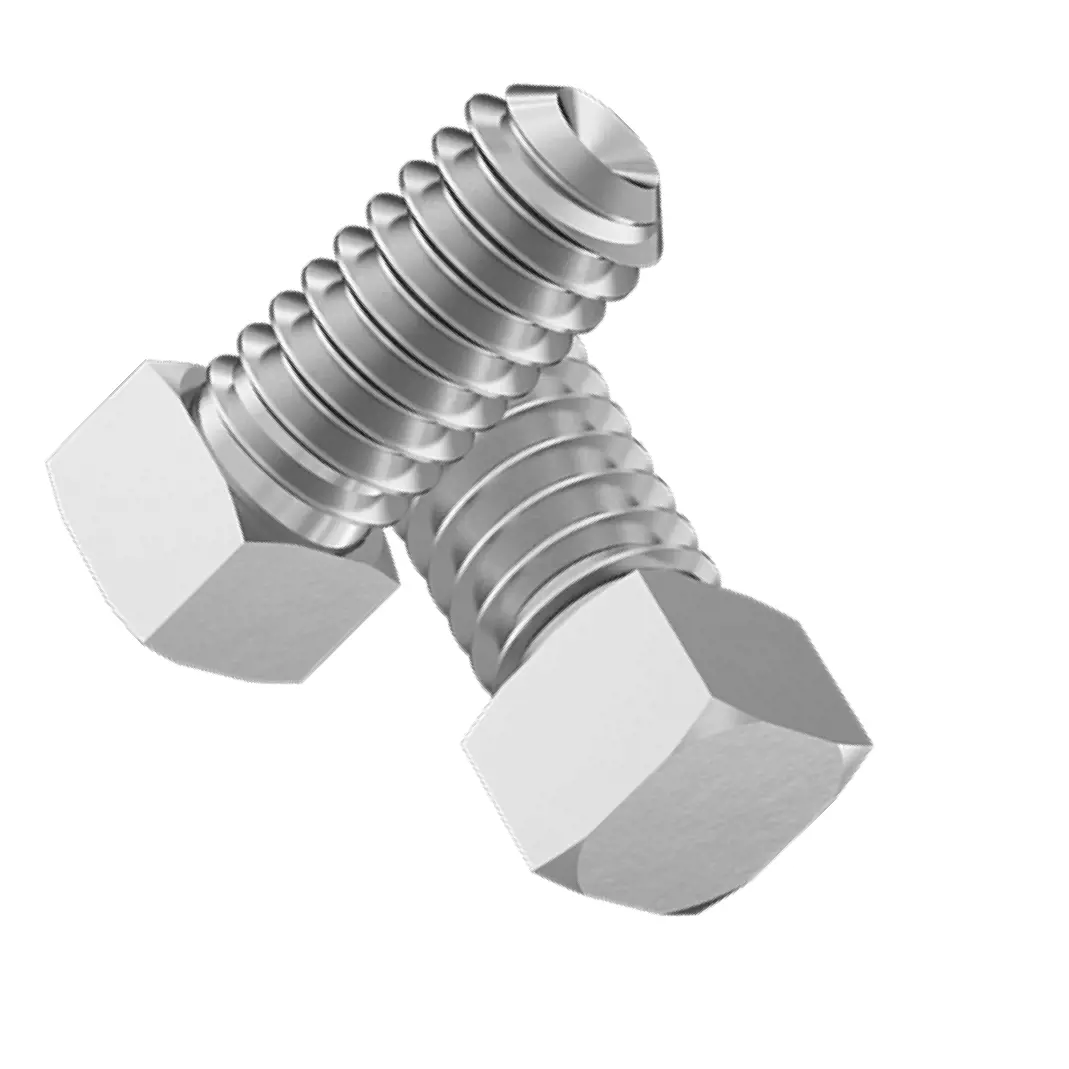

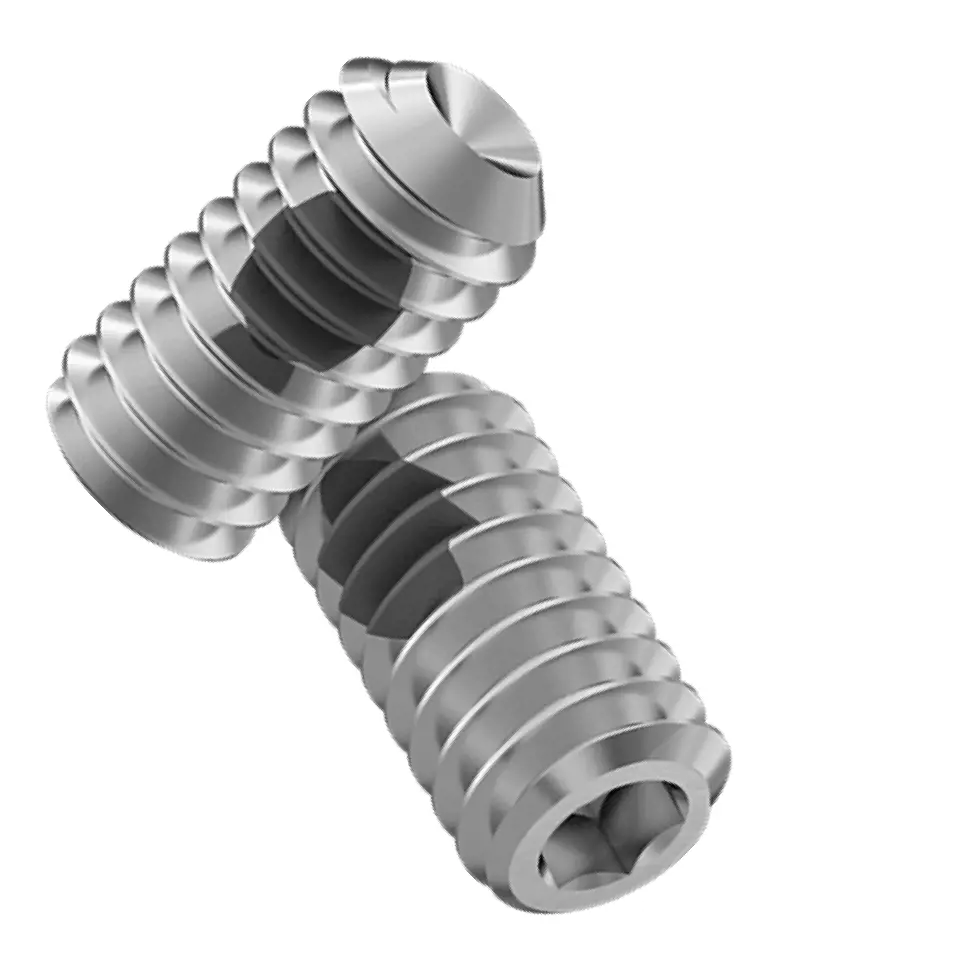

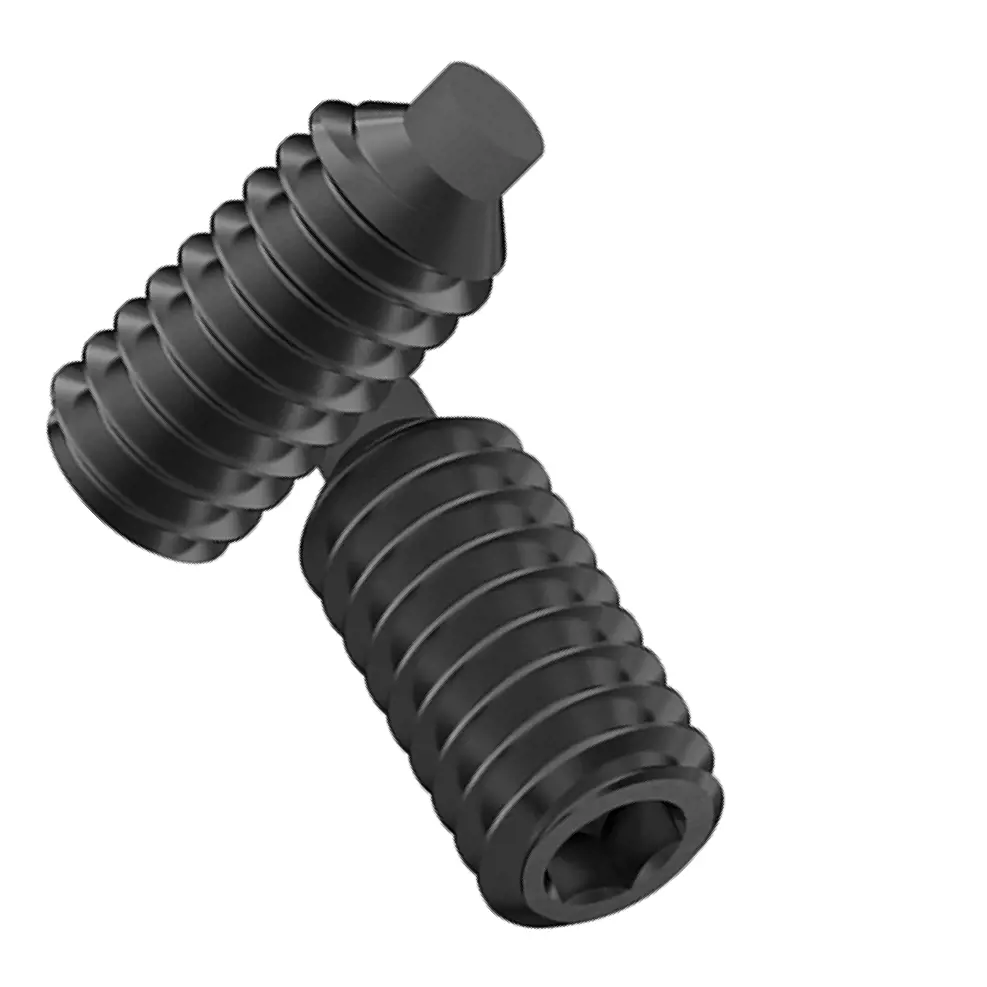

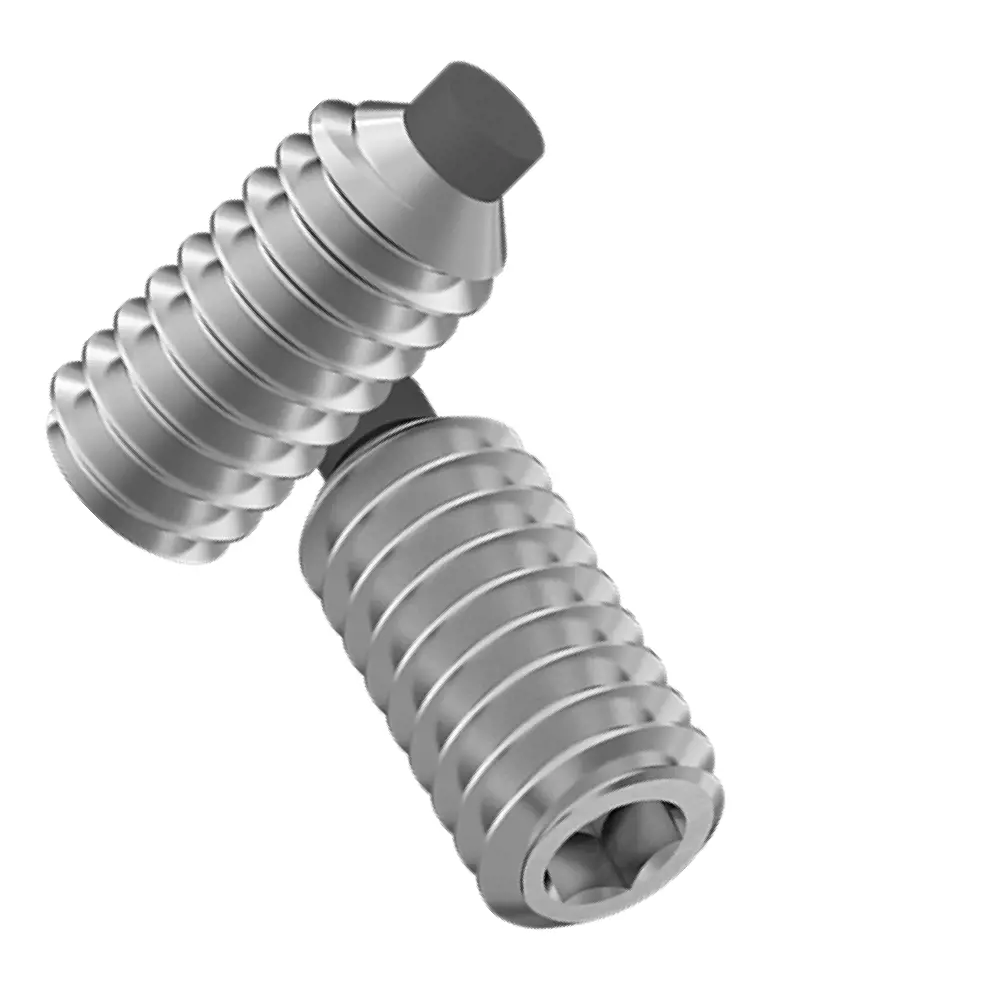

در این صفحه فقط منطق کلی انتخاب نوع نوک مطرح می‌شود. توضیح اختصاصی مدل‌هایی مثل نوک تخت، نوک فنجانی، نوک نایلونی، نوک برنجی، نوک مخروطی یا مدل‌های قفل‌رزوه‌دار باید در صفحات فرزند همان محصولات نوشته شود تا محتوای دسته مادر با زیرمحصول‌ها تکراری نشود. در انتخاب نهایی، باید مشخص شود آیا هدف گیرایی حداکثری است یا محافظت از سطح قطعه، تنظیم موقت، جلوگیری از خط و خش یا تحمل لرزش.

پیچ مغزی در قطعات چرخشی و مجموعه‌های قابل تنظیم

یکی از کاربردهای رایج پیچ مغزی، ثابت نگه داشتن قطعات روی شفت یا محور است. قطعاتی مثل پولی، چرخ‌دنده، بوش، کوپلینگ، فلکه، دستگیره و حلقه‌های تنظیمی ممکن است برای حفظ موقعیت خود به پیچ تنظیم نیاز داشته باشند. در این کاربردها، پیچ باید بتواند بدون ایجاد بیرون‌زدگی اضافی، قطعه را در جای خود نگه دارد.

در قطعات چرخشی، تراز بودن، بالانس، میزان فشار پیچ و احتمال شل شدن در اثر ارتعاش اهمیت زیادی دارد. اگر پیچ بیش از حد سفت شود، ممکن است سطح شفت آسیب ببیند یا تغییر شکل موضعی ایجاد شود. اگر هم فشار کافی نداشته باشد، قطعه روی شفت لقی پیدا می‌کند. بنابراین در کاربردهای دقیق، نوع نوک، گشتاور بستن و جنس پیچ باید با دقت بررسی شود.

جنس، پوشش و مقاومت خوردگی در پیچ تنظیم

پیچ‌های مغزی می‌توانند از فولاد، استیل ضدزنگ، آلیاژهای مقاوم، برنج، مدل‌های دارای نوک نرم یا ترکیب‌های خاص ساخته شوند. مدل‌های فولادی برای بسیاری از کاربردهای عمومی و صنعتی استفاده می‌شوند، اما اگر محیط مرطوب، خورنده یا در معرض شست‌وشو باشد، انتخاب جنس و پوشش اهمیت بیشتری پیدا می‌کند. پیچ مغزی استیل ضدزنگ در محیط‌هایی که مقاومت به خوردگی مهم است، انتخاب قابل بررسی‌تری است.

پوشش سطحی نیز فقط برای ظاهر نیست. پوشش می‌تواند روی مقاومت خوردگی، اصطکاک رزوه، باز و بسته شدن آسان‌تر، ماندگاری در انبار، دوام در محیط صنعتی و عملکرد رزوه اثر بگذارد. در کاربردهایی که پیچ داخل قطعه پنهان می‌شود، شاید خوردگی در نگاه اول دیده نشود، اما می‌تواند بعداً باز کردن پیچ را دشوار کند یا عملکرد تنظیمی مجموعه را کاهش دهد.

نکات نصب و استفاده از پیچ مغزی

هنگام نصب پیچ مغزی، سوراخ رزوه‌شده باید تمیز، سالم و متناسب با سایز پیچ باشد. استفاده از آچار نامناسب، درگیری ناقص ابزار با حفره داخلی یا اعمال گشتاور بیش از حد می‌تواند باعث گرد شدن درایو، آسیب رزوه یا سخت شدن باز کردن پیچ در آینده شود. اگر پیچ روی شفت یا سطح حساس بسته می‌شود، باید اثر نوک پیچ روی سطح قطعه در نظر گرفته شود.

در محیط‌های دارای لرزش یا حرکت مداوم، ممکن است نیاز به روش‌های قفل‌کردن رزوه وجود داشته باشد. این موضوع می‌تواند با انتخاب مدل مناسب، استفاده از چسب رزوه، کنترل گشتاور یا طراحی درست محل نصب مدیریت شود. اگر قطعه قرار است مرتب تنظیم شود، بهتر است مدلی انتخاب شود که هم سطح قطعه را کمتر آسیب بزند و هم در سرویس‌های بعدی راحت‌تر باز و بسته شود.

کاربرد پیچ مغزی در صنایع ایران

پیچ مغزی و پیچ تنظیم در بازار ایران در ماشین‌سازی، تعمیرات صنعتی، قطعه‌سازی، قالب‌سازی، تجهیزات بسته‌بندی، خطوط تولید، صنایع خودرویی، ابزارسازی، تجهیزات کشاورزی، کارگاه‌های تراشکاری، قطعات CNC، اتوماسیون، ساخت فیکسچر، تجهیزات انتقال قدرت، کوپلینگ‌ها، پولی‌ها و مجموعه‌های قابل تنظیم کاربرد دارد. دلیل استفاده گسترده از این پیچ‌ها، امکان تثبیت قطعه بدون بیرون‌زدگی سر پیچ و قابلیت تنظیم دقیق است.

در ماشین‌آلات، پیچ مغزی معمولاً برای ثابت نگه داشتن قطعات روی محور یا جلوگیری از حرکت ناخواسته استفاده می‌شود. در فیکسچرها و ابزارهای تنظیمی، این پیچ‌ها برای ایجاد فشار نقطه‌ای یا تعیین موقعیت قطعه به کار می‌روند. در تجهیزات سبک‌تر، انتخاب نوع نوک و جنس پیچ می‌تواند از آسیب به سطح قطعه جلوگیری کند و عمر مجموعه را افزایش دهد.

اطلاعات لازم برای استعلام قیمت پیچ مغزی

برای استعلام دقیق پیچ مغزی یا پیچ تنظیم، بهتر است اطلاعات فنی تا حد امکان کامل باشد. اگر نمونه، نقشه، عکس، کد فنی یا استاندارد دارید، ارسال آن باعث می‌شود انتخاب سریع‌تر و کم‌خطاتر انجام شود. در غیر این صورت، حداقل اطلاعات زیر برای بررسی اولیه لازم است:

• سایز رزوه پیچ مغزی
• طول پیچ و میزان درگیری موردنیاز
• نوع نوک پیچ یا سطحی که پیچ روی آن فشار وارد می‌کند
• جنس یا متریال موردنیاز
• پوشش سطحی یا شرایط محیطی
• نوع کاربرد؛ شفت، بوش، پولی، کوپلینگ، فیکسچر یا قطعه تنظیمی
• میزان حساسیت سطح قطعه مقابل به خط و خش یا فرورفتگی
• وجود لرزش، حرکت، حرارت، رطوبت یا خوردگی
• تعداد موردنیاز
• نیاز به قفل رزوه، نوک نرم، مدل ضدخوردگی یا ویژگی خاص دیگر

اگر هنوز مدل دقیق مشخص نیست، بهتر است ابتدا کاربرد و محل نصب را توضیح دهید. مثلاً پیچ قرار است روی شفت بسته شود یا داخل قطعه پلاستیکی؟ سطح مقابل سخت است یا حساس؟ اتصال دائمی است یا قابل تنظیم؟ محیط خشک است یا مرطوب؟ پاسخ به این سؤال‌ها مسیر انتخاب بین مدل‌های مختلف پیچ مغزی را مشخص‌تر می‌کند. برای تکمیل اتصال در پروژه‌های دیگر، می‌توانید صفحات پیچ‌ها، مهره‌ها و واشرها را هم بررسی کنید.
