در دنیای اتصالات صنعتی و مهندسی مکانیک سنگین، جایی که سازهها زیر بارگذاریهای دینامیکی شدید، ارتعاشات مداوم و تنشهای کششی فوقالعاده بالا قرار دارند، اتصالات معمولی فولادی بهسرعت دچار تسلیم و شکست میشوند. در چنین شرایط بحرانی، پیچ گرید 12.9 بهعنوان بالاترین حد از استحکام مکانیکی در میان اتصالات فولادی استاندارد، وارد عمل میشود. این گرید که در بازار ایران به نام «پیچ خشکه فوقبالا» نیز شناخته میشود، نماد مهندسی متالورژی دقیق برای مهار گشتاورهای عظیم است. اما استفاده از این غول متالورژیکی بدون شناخت دقیق رفتار مکانیکی و ریسکهای ساختاری آن، میتواند به یک فاجعه مهندسی منتهی شود.
اگر مهندس طراح، مدیر تدارکات یا کارشناس کنترل کیفیت هستید، احتمالاً میدانید که انتخاب کلاس مقاومتی پیچ و مهره چقدر بر سرنوشت یک پروژه تأثیرگذار است. در این مقاله تخصصی از بولتیکال، گرید 12.9 را از زاویهای کاملاً مهندسی، کاربردی و منطبق بر الزامات بازار ایران کالبدشکافی میکنیم.
کدگذاری ۱۲.۹ به چه معناست؟ تحلیل رفتار متالورژیکی
بر اساس استاندارد بینالمللی ISO 898-1، نامگذاری گریدهای پیچهای فولادی حاوی دو عدد کلیدی است که خواص مکانیکی قطعه را فرموله میکنند. برای پیچ گرید 12.9، این اعداد مفاهیم زیر را تبیین میکنند:
- عدد اول (12): اگر این عدد را در ۱۰۰ ضرب کنیم، حداقل استحکام کششی نهایی متریال (Ultimate Tensile Strength) بر حسب مگاپاسکال (MPa) یا نیوتن بر میلیمتر مربع به دست میآید. یعنی این پیچ میتواند تنش کششی معادل 1200MPa را تحمل کند.
- must عدد دوم (9): این عدد نشاندهنده نسبت تنش تسلیم (Yield Strength) به استحکام کششی نهایی است. در واقع تنش تسلیم این پیچ، ۹۰ درصد استحکام کششی آن است 1200* 90/100 = 10800MPa .
تنش تسلیم 1080MPa به این معناست که پیچ تا این میزان بارگذاری، دچار تغییر شکل پلاستیک (دائمی) نمیشود و پس از برداشتن بار، به حالت اولیه خود بازمیگردد. این بازه الاستیک گسترده، به طراحان اجازه میدهد تا بالاترین نیروی پیشبار (Preload) را در اتصال ایجاد کنند که برای مهار ارتعاشات در ماشینآلات صنعتی سنگین حیاتی است.
آنالیز شیمیایی و فولادهای آلیاژی پایه گرید 12.9
رسیدن به چنین نرخ استحکامی با فولادهای کربنی ساده (مانند گرید 5.6 یا حتی 8.8) غیرممکن است. تولید پیچ گرید 12.9 نیازمند استفاده از فولادهای آلیاژی با قابلیت سختکاری بالا (Quenched and Tempered Alloy Steels) است. در اکثر صنایع، از فولاد کروم-مولیبدن دار نظیر AISI 4140 یا SCM440 یا فولادهای آلیاژی حاوی بور (Boron Steel) استفاده میشود.
عناصر آلیاژی اصلی شامل کروم (جهت افزایش نفوذ سختی در عمق مغز پیچ) و مولیبدن (جهت حفظ استحکام در دمای بالا و افزایش تافنس) هستند. قطعات پس از فورج سرد یا گرم، تحت عملیات حرارتی سختکاری (کوینچ در روغن) و سپس تمپر (برگشت) قرار میگیرند تا ساختار ریزبلوری مارتنزیتی تمپر شده با سختی ایده آل ۳۹ تا ۴۴ راکول سی (HRC) حاصل شود.
جدول مقایسه فنی و خواص مکانیکی گرید 12.9 با گریدهای فولادی دیگر
برای درک تمایز این غول کششی، جدول زیر تفاوتهای ساختاری گرید 12.9 را با گریدهای پرمصرف بازار نظیر پیچ خشکه گرید 8.8 و گرید 10.9 نشان میدهد:
| مشخصه مکانیکی / متالورژیکی | پیچ گرید 8.8 (خشکه معمولی) | پیچ گرید 10.9 (صنعتی بالا) | پیچ گرید 12.9 (فوق استحکام) |
|---|---|---|---|
| استحکام کششی نهایی (UTS) | 800 MPa | 1040 MPa | 1200 MPa |
| تنش تسلیم (Yield Strength) | 640 MPa | 940 MPa | 1080 MPa |
| محدوده سختی راکول (HRC) | 22 تا 32 HRC | 32 تا 39 HRC | 39 تا 44 HRC |
| نوع فولاد مصرفی | کربن متوسط / میانآلیاژ | فولاد کمآلیاژ / کرومدار | فولاد آلیاژی کروم-مولیبدن |
| رفتار در برابر اورلود (Overload) | تغییر شکل شکلپذیر (Ductile) | شکلپذیری محدود | شکست ناگهانی و ترد (Brittle) |
استانداردهای ابعادی رایج: از پیچ آلن DIN 912 تا ششگوش

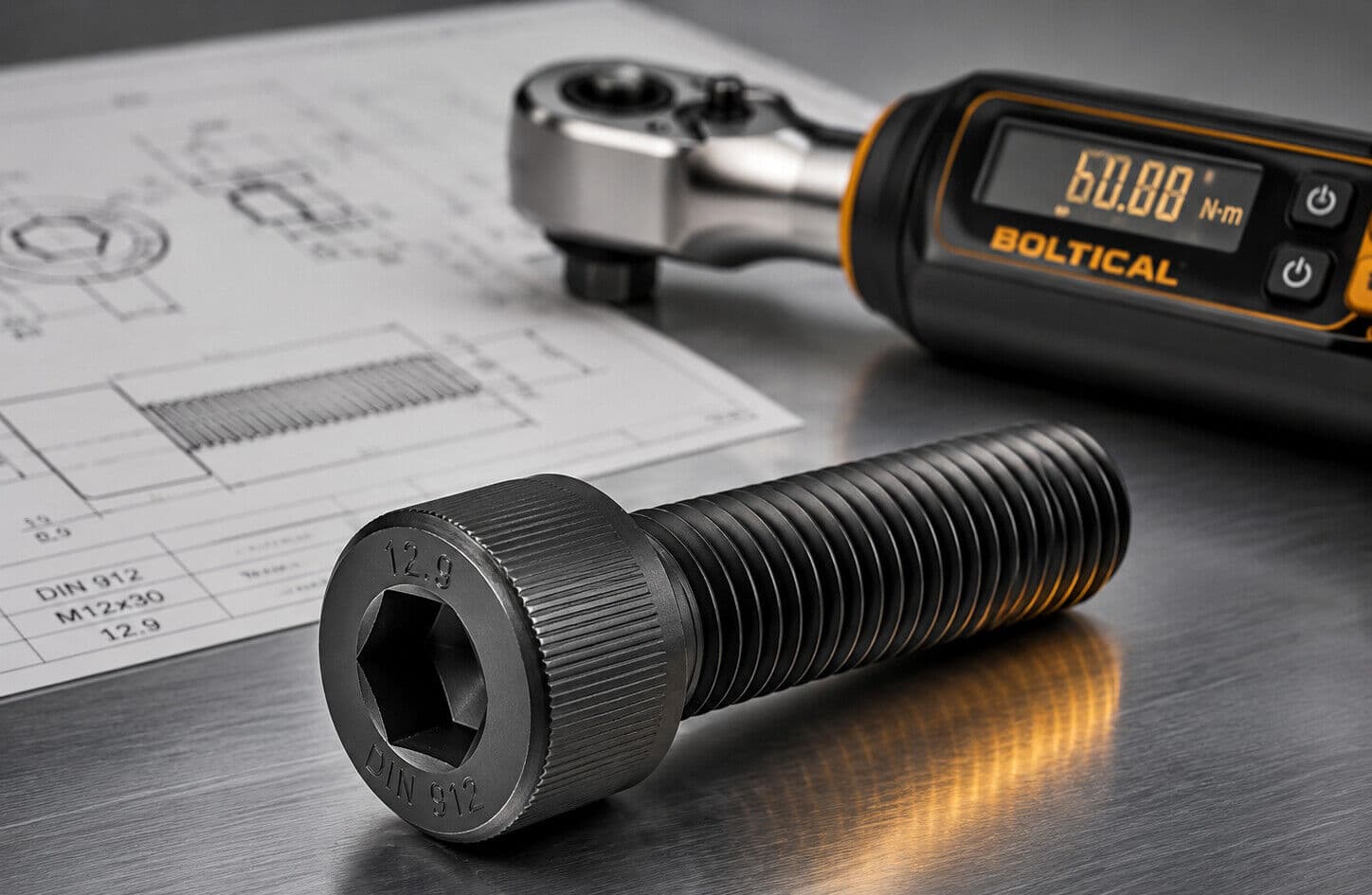

اگرچه گرید 12.9 در انواع ساختارها قابل تولید است، اما به دلیل ماهیت کاربردی آن، بیشترین نرخ مصرف را در خانواده پیچهای آلن (Hexagon Socket Head Cap Screws) دارد. استاندارد هندسی بسیار معروف جدول استاندارد ابعادی پیچ آلن DIN 912 (یا معادل بینالمللی آن ISO 4762) چیدمان اصلی این گرید را تشکیل میدهد.
دلیل تلاقی گرید 12.9 با ساختار آلن، مکانیزم اعمال گشتاور است. آچار آلن به دلیل قرارگیری در درون گل پیچ، پتانسیل اعمال گشتاورهای سفتکاری بسیار بالاتری را نسبت به پیچهای ششگوش آچارخور بدون کچل شدن گل پیچ فراهم میکند. اگر پروژه شما به پیچ ششگوش تمامرزوه یا آلن سر استوانهای برای مونتاژ ماشینآلات صنعتی نیاز دارد، صفحه استعلام قیمت پیچ آلن DIN 912 گرید 12.9 در بولتیکال میتواند نقطه شروع مناسبی برای بررسی سایزها، طولها و پوششهای موجود باشد.
ریسک بزرگ تردی هیدروژنی (Hydrogen Embrittlement) در گرید 12.9
بزرگترین نقطه ضعف پیچهای با سختی بالای 39 HRC (مانند گرید 12.9)، پدیده پنهان و مرگبار تردی هیدروژنی است. زمانی که فرآیند اسیدشویی (Acid Pickling) در مراحل آمادهسازی آبکاری گالوانیزه انجام میشود، اتمهای هیدروژن آزاد به درون شبکه کریستالی ماتریکس فولاد نفوذ میکنند. با اعمال بار کششی، این اتمها در نوک ترکهای میکروسکوپی تجمع یافته و باعث افت شدید تافنس پیچ میشوند.
هشدار حیاتی کنترل کیفیت بولتیکال: طبق الزامات استاندارد ISO 898-1 و هندبوکهای فنی الگوبرداری شده از سازمان بینالمللی استاندارد ISO، آبکاری گالوانیزه مستقیم (الکتروپلیتینگ) برای پیچ گرید 12.9 کاملاً ممنوع یا مشروط به فرآیند هیدروژنزدایی (Baking) بلافاصله پس از فرآیند آبکاری در دمای حدود ۲۰۰ درجه سانتیگراد به مدت حداقل ۴ تا ۲۴ ساعت است. کوچکترین اهمال در این فرآیند، منجر به شکست ناگهانی پیچ تحت بار استاتیک (بدون هیچ هشدار یا تغییر شکل ظاهری) خواهد شد.
بهترین جایگزین چیست؟ پوشش داکرومات (Zinc Flake)
بهترین، مهندسیترین و امنترین پوشش ضدخوردگی برای پیچهای فوق استحکام گرید 12.9، پوشش مدرن داکرومات است. فرآیند اجرای داکرومات به دلیل عدم استفاده از اسیدشویی شدید و مکانیزم اعمال غیرالکترولیتی، خطر نفوذ هیدروژن را به صفر میرساند و در عین حال، مقاومت به خوردگی (Salt Spray Test) بالاتری نسبت به گالوانیزه سرد ارائه میدهد.
جدول گشتاور سفتکاری (Torque Value) برای پیچهای گرید 12.9
اعمال گشتاور اشتباه، یکی از دلایل اصلی شکست خستگی و تنش اتصالات پیچ و مهره است. جدول زیر مقادیر استاندارد گشتاور پیشنهادی (با ضریب اصطکاک $\mu = 0.14$ برای پیچهای مشکی مایکروفر) را نشان میدهد:
| سایز نامی پیچ (رزوه استاندارد) | نیروی پیشبار استاندارد (Preload – kN) | گشتاور سفتکاری پیشنهادی (Torque – N.m) | ریسک اشتباه در نصب کارگاهی |
|---|---|---|---|
| M8 | 28.1 kN | 43 N.m | استفاده از آچارهای بادی غیراستاندارد و بریدن رزوه |
| M10 | 44.9 kN | 85 N.m | عدم کالیبراسیون ترکمتر و شل ماندن اتصال |
| M12 | 65.4 kN | 145 N.m | لهیدگی واشر زیر گل پیچ در صورت عدم استفاده از واشر گرید بالا |
| M16 | 122 kN | 355 N.m | اعمال گشتاور ضربهای بدون کنترل زاویه |
چالشهای بازار ایران؛ چطور پیچ گرید 12.9 تقلبی را تشخیص دهیم؟
دغدغه اصلی مدیران تدارکات و مهندسان QC در بازار ایران، وجود پیچهای کمکیفیت با حک غیراستاندارد ۱۲.۹ روی گل پیچ است. برای جلوگیری از خطاهای مرگبار خرید، رعایت این چکلیست الزامی است:
- تست سختکاری (Hardness Test): نمونه تصادفی از پارت محموله باید در آزمایشگاه متالورژی تحت تست سختیسنجی راکول قرار بگیرد. سختی باید دقیقاً در بازه 39 تا 44 HRC باشد.
- تست کوانتومتری (Chemical Analysis): آنالیز شیمیایی متریال باید حضور عناصر کروم و مولیبدن (یا بور) را تأیید کند. متأسفانه برخی کارگاهها از فولاد کربن متوسط 45C (فولاد پایه گرید 8.8) استفاده کرده و با کوینچ شدید سختی سطحی را بالا میبرند که سبب تردی وحشتناک پیچ میشود.
- حک نشان سازنده: طبق استانداردهای الزامی، علاوه بر عدد 12.9، علامت اختصاری سازنده معتبر نیز باید روی گل پیچ به صورت برجسته یا فرو رفته حک شده باشد.
سوالات متداول (FAQ)
۱. آیا میتوان از پیچ گرید 12.9 در محیطهای بسیار سرد استفاده کرد؟
خیر؛ فولادهای با سختی بالا نظیر گرید 12.9 دمای انتقال نرمی به تردی (DBTT) بالاتری دارند. در محیطهای زیر صفر درجه، مقاومت ضربه (Impact Energy) این پیچها بهشدت افت کرده و مستعد شکست ساختاری ناگهانی میشوند.
۲. چرا پیچ گرید 12.9 به واشر تخت مخصوص نیاز دارد؟
به دلیل نیروی پیشبار عظیمی که این پیچ ایجاد میکند، اگر از واشرهای معمولی نرم (مانند آهن ST37) استفاده کنید، واشر زیر گل پیچ دچار تسلیم و لهیدگی شده، تنش کششی افت کرده و اتصال شل میشود. باید حتماً از واشرهای سختکاری شده با سختی بالای 300 HV استفاده شود.
۳. آیا جوشکاری روی پیچ گرید 12.9 مجاز است؟
اصلاً. جوشکاری روی اتصالات عملیات حرارتی شده، ساختار مارتنزیتی تمپر شده را کاملاً تخریب کرده، فازهای ترد و مستعد ترک در ناحیه HAZ ایجاد میکند و استحکام پیچ را به کمتر از نصف کاهش میدهد.
جمعبندی و راهنمای سفارش تجاری از بولتیکال
پیچ گرید 12.9 مهندسیترین، مستحکمترین و در عین حال حساسترین اتصال فولادی است که انتخاب پوشش، فرآیند تولید و اصالت متریال آن نیازمند سختگیریهای شدید کیفی است. خرید بر اساس قیمت بدون دریافت گواهی متریال (MTC) در این گرید، ریسک مستقیم شکست کل سازه یا ماشینآلات شما را به همراه دارد.
ما در بولتیکال، با درک حساسیت پروژههای صنعتی و تکیه بر استانداردهای مهندسی، بستر تأمین مستقیم انواع پیچهای آلن و ششگوش گرید 12.9 را با برگه آنالیز معتبر و پوششهای تخصصی نظیر داکرومات فراهم کردهایم. برای مشاهده انواع پیچ خشکه و فولادی در بولتیکال و یا ارسال لیست خرید (L.O.I) جهت استعلام قیمت پروژهای، با کارشناسان فنی ما در ارتباط باشید.
