در مهندسی خطوط انتقال نیرو و سازههای فضاکار، دکلهای برقی مرتفع به طور مداوم تحت تأثیر بارهای سنگین دینامیکی، ممانهای خمشی ناشی از کشش کابلها و بارهای جانبی باد قرار دارند. این نیروهای عظیم در نهایت باید به فونداسیون بتنی زمین منتقل شوند. کوچکترین ضعف در سیستم اتصال پایهها، پایداری کل شبکه توزیع برق را به خطر میاندازد. در میان انواع اتصالات مهار، ال بولت (L-Bolt) یا انکربولت الشکل به عنوان یک لنگر درجا کاشتهشده (Cast-in-place)، نقش کلیدی و ستون پایدار مهار دکلهای برقی را ایفا میکند. در این مقاله تخصصی از آکادمی بولتیکال، مکانیزمهای باربری، استانداردهای متالورژیکی و الزامات فنی این قطعه استراتژیک را کالبدشکافی میکنیم.
بخش اول: ال بولت چیست و مکانیزم باربری آن در بتن چگونه است؟
ال بولت نوعی انکربولت فونداسیون است که انتهای آن به صورت زاویهدار (غالباً ۹۰ درجه) خم شده است. این قطعه پیش از بتنریزی، درون قفسه آرماتوربندی فونداسیون دکل مهار و فیکس میشود. مکانیزم باربری ال بولت بر خلاف انکرهای مکانیکی که بر پایه اصطکاک هستند، بر دو اصل استوار است:
- قفلشدگی مکانیکی (Mechanical Interlocking): خم انتهای لنگر (L-Hook)، یک پیوند مکانیکی قدرتمند درون بتن سختشده ایجاد میکند که مانع از بیرون کشیده شدن (Pull-out) بولت تحت بارهای کششی شدید دکل میشود.
- پیوستگی چسبندگی سطحی (Bond Strength): درگیری دندهها و سطح بدنه بولت با ماتریس بتن، به توزیع یکنواخت تنشهای برشی و کششی کمک میکند. این مکانیزم باربری را پیشتر در مستند محاسباتی انکربولت مکانیکی و شیمیایی؛ کدام برای بتن بهتر است؟ با سیستمهای پس از کاشت مقایسه کردهایم.
بخش دوم: استاندارد طلایی متالورژیکی انکربولتهای فونداسیون (ASTM F1554)
طراحی و تدارکات ال بولتهای دکلهای برقی نباید با میلگردهای معمولی و به صورت کارگاهی انجام شود. استاندارد بینالمللی ASTM F1554 دقیقترین مرجع تبیین متالورژی، تنش تسلیم و خواص مکانیکی انکربولتهای فونداسیون سازهای است. این استاندارد قطعات را به سه گرید یا کلاس اصلی تقسیم میکند:
۱. گرید ۳۶ (F1554 Grade 36)
این گرید از فولاد کمکربن با تنش تسلیم ۳۶ کیلو پوند بر اینچ مربع (36 ksi) ساخته میشود. این کلاس انعطافپذیری و قابلیت شکلپذیری عالی دارد و برای دکلهای سبک شهری و مونوپلهای توزیع کمفشار بکار میرود.
۲. گرید ۵۵ (F1554 Grade 55)
این کلاس مجهز به فولاد آلیاژی کربن متوسط یا کمآلیاژ پرمقاومت با تنش تسلیم ۵۵ کیلو پوند بر اینچ مربع است. گرید ۵۵ به دلیل توازن عالی بین استحکام و قابلیت جوشکاری، پرمصرفترین گزینه در دکلهای انتقال نیرو است.
۳. گرید ۱۰۵ (F1554 Grade 105)
غول متالورژیکی این استاندارد که تحت فرآیند عملیات حرارتی (Quenched and Tempered) به تنش تسلیم فوقالعاده ۱۰۵ کیلو پوند بر اینچ مربع میرسد. این گرید پایداری کششی بسیار بالایی دارد که از این حیث با متریال پیچهای پرمقاومت که در مستند علمی پیچ خشکه چیست کالبدشکافی کردیم، همرده است و برای دکلهای عظیم مخابراتی و انتقال ولتاژ فوقسنگین در زونهای بادخیز استفاده میشود.
بخش سوم: تفاوت ال بولت (L-Bolt) و جی بولت (J-Bolt)؛ کدام هندسه برای فونداسیون برتر است؟
یکی از سوالات رایج مهندسان کارگاه، تفاوت ال بولت با انکرهای جیشکل است. در جی بولت، انتهای لنگر به صورت نیمدایره خم میشود. اگرچه جی بولت در تئوری قفلشدگی بهتری دارد، اما فرآیند خمکاری آن تنشهای پسماند بیشتری در فولاد ایجاد میکند. از سوی دیگر، ال بولت با خم ۹۰ درجه، توزیع بار برشی را به صورت جانبی بسیار بهتر انجام میدهد و موقعیتدهی و فیکس کردن آن در شابلونهای بیسپلت فونداسیون بسیار دقیقتر و راحتتر صورت میگیرد. برای مشاهده قیمت محصول و یا استعلام قیمت به بخش محصول انکر های قلابی در فروشگاه بولتیکال مراجعه کنید .
بخش چهارم: جدول محاسباتی و فنی گریدهای ال بولت بر اساس ASTM F1554
مهندسان مشاور و ناظران سازه جهت پذیرش محمولههای ورودی انکربولتها، باید مقادیر زیر را با آزمایشهای کشش آزمایشگاهی تطبیق دهند:
| گرید انکربولت (ASTM F1554) | تنش تسلیم (Yield Strength) | استحکام کششی نهایی (Tensile) | درصد افزایش طول (Elongation) | علامت اختصاری حکشده روی گل/سر |
|---|---|---|---|---|
| Grade 36 | 36 ksi (248 MPa) | 58-80 ksi (400-550 MPa) | ۲۳٪ | رنگ آبی یا حک AB36 |
| Grade 55 | 55 ksi (380 MPa) | 75-95 ksi (517-655 MPa) | ۲۱٪ | رنگ زرد یا حک AB55 |
| Grade 105 | 105 ksi (724 MPa) | 125-150 ksi (862-1034 MPa) | ۱۵٪ | رنگ قرمز یا حک AB105 |
نکته ابعادی: رزوه بخش بالایی ال بولتها میتواند به صورت دنده ریز یا درشت اینچی/متریک طبق کدهای تفصیلی که در واژهنامه تخصصی اتصالات و رزوههای مهندسی آوردهایم، تراش یا رولینگ شود. برای تامین قطعات ششگوش سازه بالا نیز میتوانید از محصولات پیچ شش گوش ما دیدن کنید.
بخش پنجم: الزامات پوششدهی و مقاومت در برابر خوردگی دکلهای برقی
انکربولتهای فونداسیون دکل به شدت در معرض رطوبت خاک و خوردگیهای گالوانیکی مجاورت اتمسفر قرار دارند. انتخاب روش آبکاری مستقیم روی دوام سازه اثرگذار است. بر اساس تحلیل ساختاری که در مقاله مرجع روشهای آبکاری و پوششدهی پیچ و مهره داشتیم، سه راهکار برای ال بولتها وجود دارد:
- گالوانیزه گرم عمقی (HDG): بهترین و متداولترین سپر حفاظتی برای ال بولت گرید ۳۶ و ۵۵. لایه ضخیم روی بر اساس استاندارد ASTM A153، قطعه را تا ۵۰ سال بیمه میکند که الزامات کامل آن را در مستند علمی پیچ و مهره گالوانیزه گرم؛ برای محیطهای شرجی نوشتهایم.
- پوشش داکرومات (Zinc Flake): برای گرید فوقسخت ۱۰۵، غوطهوری در حمام داغ ممکن است باعث بازپخت ناخواسته و افت خواص مکانیکی شود؛ لذا پوشش داکرومات به دلیل دمای پخت پایینتر و حذف خطر تردی هیدروژنی، گزینهای مهندسی و بیرقیب است.
- پوششهای خاص پتروشیمی: در زونهای آلوده پالایشگاهی، بکارگیری پوشش تفلون در کنار گریدهای آلیاژی نظیر سیستمهای استاد بولت متداول است که ساختار متالورژیکی آن را در مگاپست تخصصی استاد بولت (Stud Bolt)؛ ستون فقرات صنایع نفت و گاز واکاوی کردیم.
بخش ششم: چالشهای اجرایی کارگاه؛ از شابلونگذاری تا مقاومت در برابر باد

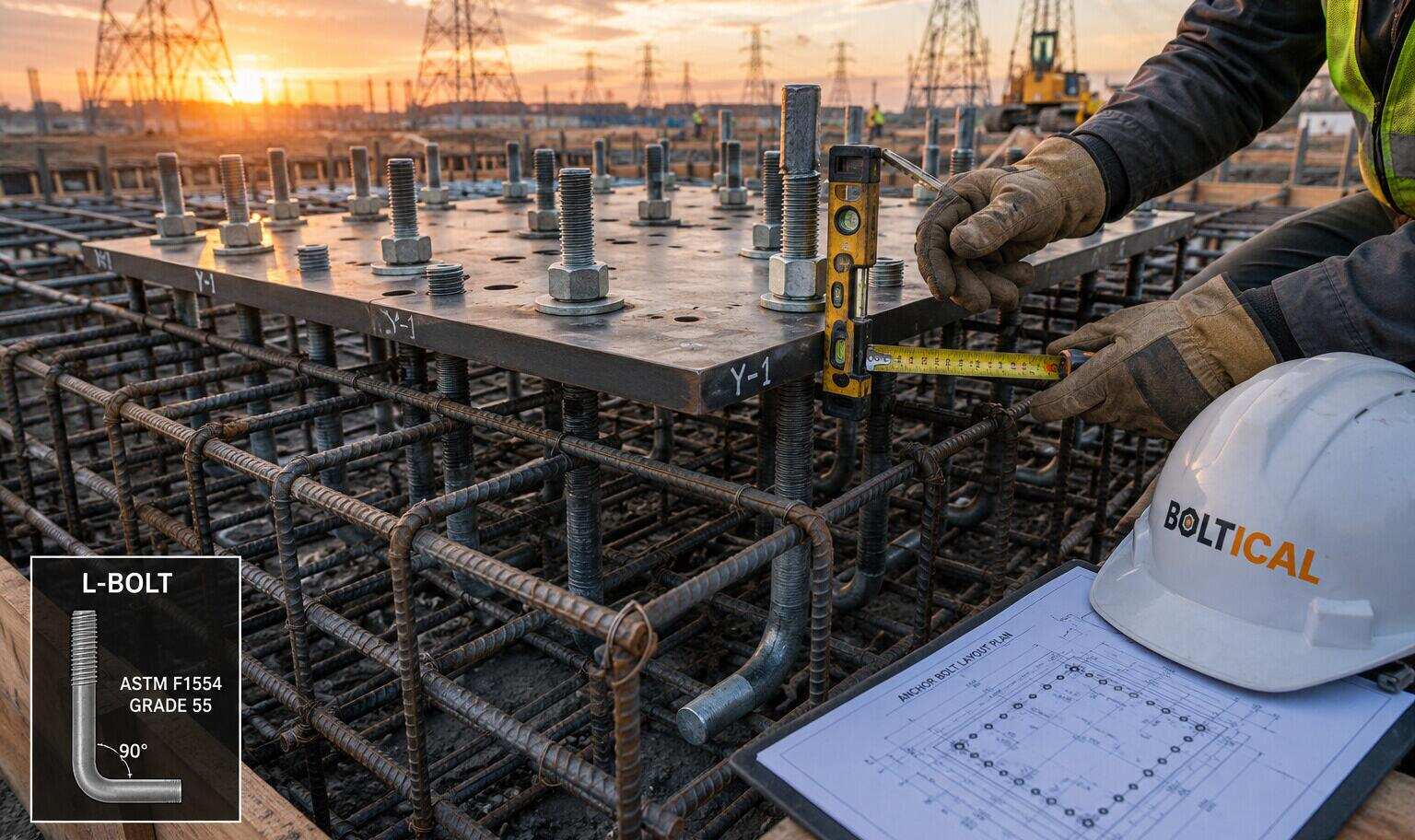

بزرگترین خطای کارگاهی در نصب ال بولت، انحراف ابعادی در زمان بتنریزی است. برای جلوگیری از این بحران، مهندسان مشاور از شابلونهای فولادی (Templates) برای ثابت نگه داشتن دقیق فاصله سنتر تو سنتر بولتها استفاده میکنند. اگر بولتها حتی چند میلیمتر جابهجا شوند، بیسپلت دکل روی آنها نمینشیند. همچنین به دلیل ماهیت بلند دکلها، اتصالات بالایی باید مقاومت فوقالعادهای در برابر ارتعاشات باد داشته باشند؛ ما اصول این مهار را در مستند علمی پیچ و مهره دکلهای مخابراتی؛ مقاومت در برابر باد کدهای ابعادی دادهایم.
همچنین برای سازههای نازکتر جانبی دکل که امکان کاشت ال بولت سنگین ندارند، طراحان به سراغ سیستمهای رزوهدار ظریف کارگاهی میروند . از سوی دیگر، برای دکلهای ظریف ابزار دقیق و مانیتورینگ، بکارگیری قطعات ۶ پره خورشیدی سرعت مونتاژ را بالا میبرد که در گزارش پیچ ستارهای (Torx) چیست کالبدشکافی شد.
بخش هفتم: بررسی بورس شادآباد و فاکتورهای نوسان قیمت ال بولت سفارشی
ال بولتهای سنگین فونداسیون معمولاً به صورت سفارشی و بر اساس نقشههای اجرایی پروژهها تراش داده و خم کاری میشوند. قیمتگذاری این کالا کاملاً تحت تأثیر قیمت پایه میلگردهای آلیاژی بورس تهران، هزینه خمکاری هیدرولیک و فرآیند آبکاری است. بورس اصلی کارگاههای تراش و میلمهار سازی سنگین ایران در آهنمکان و بازار شادآباد متمرکز است که ما ساختار جغرافیایی و راههای دسترسی آن را در گزارش میدانی مرکز فروش پیچ و مهره در تهران پیاده کردهایم. فرمولهای نوسان مالی وزن این اتصالات را نیز در مستند قیمت پیچ و مهره کیلویی کالبدشکافی کردهایم. شما میتوانید برای بررسی موجودی محصولات و خرید انکرهای پیشساخته به بخش فروش انکربولت بولتیکال سر بزنید.
نتیجهگیری: مهار ابدی زیرساختهای انرژی کشور با بولتیکال
واکاوی متالورژیکی و محاسبات عمران ثابت میکند که ال بولت (L-Bolt) شریان حیاتی انتقال بارهای دینامیکی دکلهای برق به فونداسیون است. انتخاب درست گرید بر اساس استاندارد ASTM F1554 و اجرای آبکاری کالیبره شده، دوام و پایداری کل سازه را در برابر بادهای شدید و خوردگی خاک تضمین میکند. پلتفرم مهندسی و بازرگانی بولتیکال با تسلط بر کدهای طراحی سازهای، انواع ال بولت، انکربولت فونداسیون و میلمهارهای سنگین سفارشی را طبق نقشههای مهندسی با سرتیفیکیتهای معتبر کشش و متالورژی تأمین و عرضه مینماید. برای دریافت مشاوره کالیبراسیون، استعلام قیمت تنی و هدایت تدارکات خود به مداری مهندسی، هماکنون به صفحه اصلی بولتیکال مراجعه فرمایید.
