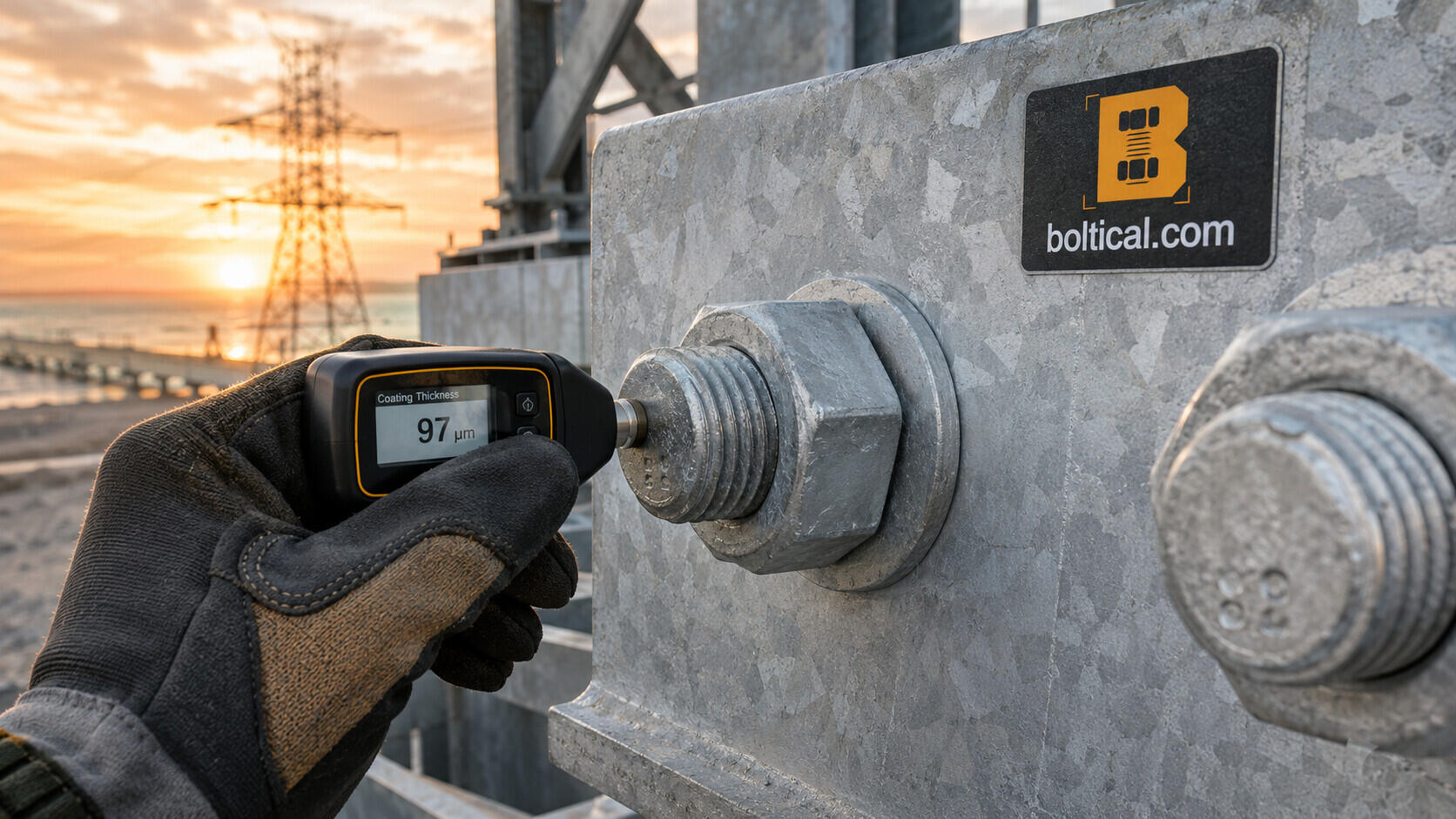

پیچ و مهره گالوانیزه گرم (Hot Dip Galvanized)؛ الزامات محیط‌های شرجی

یک اتصال فولادی در روز تحویل پروژه ممکن است کاملاً سالم باشد؛ اما در بندرعباس، بوشهر، عسلویه، ماهشهر، سواحل دریای عمان یا حتی مناطق مرطوب شمال کشور، شرایط چند ماه بعد می‌تواند متفاوت باشد. رطوبت، بارندگی و نمک‌های موجود در هوای ساحلی به‌تدریج به سطح اتصال حمله می‌کنند.

معمولاً مشکل از رزوه‌ها شروع می‌شود. مهره سخت‌تر باز می‌شود، لکه‌های خوردگی ظاهر می‌شوند و در شرایط شدیدتر، زنگ قرمز به فولاد پایه می‌رسد. در این مرحله دیگر با یک مشکل ظاهری ساده روبه‌رو نیستیم.

هزینه واقعی خوردگی فقط قیمت چند پیچ نیست. بازکردن اتصال خورده‌شده در ارتفاع، تعویض پیچ‌های یک سازه نصب‌شده یا توقف تجهیز برای تعمیر می‌تواند چندین برابر قیمت اولیه اتصال هزینه ایجاد کند. به همین دلیل در بسیاری از پروژه‌های فضای باز و محیط‌های مرطوب، پیچ و مهره گالوانیزه گرم یا Hot Dip Galvanized Fasteners یکی از گزینه‌های اصلی حفاظت در برابر خوردگی است.

البته HDG فقط یک «لایه روی ضخیم» نیست. ضخامت پوشش، استاندارد گالوانیزه، کلاس مقاومتی پیچ، وضعیت رزوه، مهره متناظر و حتی روش مونتاژ باید با یکدیگر هماهنگ باشند. اگر هدف شما خرید محصول است، می‌توانید تنوع‌های پیچ گالوانیزه گرم و مهره گالوانیزه گرم را در بولتیکال بررسی کنید. در ادامه روی انتخاب فنی، استانداردها و خطاهای مهم خرید و نصب تمرکز می‌کنیم.

گالوانیزه گرم پیچ و مهره چیست و چگونه از فولاد محافظت می‌کند؟

در فرآیند گالوانیزه گرم، قطعه فولادی ابتدا چربی‌زدایی و پاک‌سازی می‌شود و سپس وارد حمام روی مذاب می‌شود. دمای این حمام معمولاً نزدیک 450 درجه سانتی‌گراد است.

در تماس فولاد با روی مذاب، فقط یک لایه ساده روی سطح نمی‌نشیند. مجموعه‌ای از لایه‌های آلیاژی آهن–روی شکل می‌گیرد و در سطح خارجی نیز پوششی غنی از روی ایجاد می‌شود. همین ساختار، HDG را از بسیاری از پوشش‌های نازک سطحی متمایز می‌کند.

روی علاوه بر ایجاد یک سد فیزیکی میان فولاد و محیط، نقش حفاظتی گالوانیکی هم دارد. بنابراین اگر خراش کوچکی روی پوشش ایجاد شود و بخش محدودی از فولاد نمایان بماند، رویِ اطراف آن همچنان می‌تواند از فولاد پایه محافظت کند.

با این حال، نمی‌توان فقط از روی عبارت «گالوانیزه گرم» عمر یک اتصال را پیش‌بینی کرد. ضخامت پوشش، شدت خورندگی محیط، میزان کلرید، چرخه خیس و خشک شدن، طراحی اتصال و کیفیت اجرای فرآیند همگی روی دوام واقعی اثر دارند.

استاندارد پیچ و مهره گالوانیزه گرم؛ ISO 10684 و ASTM F2329 چه می‌گویند؟

یکی از اشتباهات رایج در سفارش‌های صنعتی، نوشتن عبارت کلی «طبق استاندارد گالوانیزه» است. برای پیچ و مهره رزوه‌دار باید میان استاندارد عمومی قطعات گالوانیزه و استاندارد مخصوص Fastener تفاوت قائل شد.

ISO 10684؛ مرجع اتصال‌دهنده‌های رزوه‌دار گالوانیزه گرم

ISO 10684 یکی از مراجع مهم برای گالوانیزه گرم Fastenerهای فولادی رزوه‌دار است. این استاندارد الزامات مربوط به متریال، فرآیند، ابعاد و بخشی از عملکرد پوشش‌های Hot Dip Galvanized را مشخص می‌کند.

دامنه آن برای پیچ‌ها، Screwها و Studهای متریک با رزوه درشت از M8 تا M64 تعریف شده و کلاس‌های مقاومتی پیچ و استاد را تا 10.9 پوشش می‌دهد. بنابراین نمی‌توان هر پیچ پرمقاومتی را بدون بررسی گرید و استاندارد وارد فرآیند گالوانیزه گرم کرد.

ASTM F2329/F2329M؛ مرجع Fastener در سیستم ASTM

در پروژه‌هایی که بر اساس استانداردهای ASTM طراحی شده‌اند، ASTM F2329/F2329M مرجع مهمی برای پوشش گالوانیزه گرم پیچ، مهره، واشر و سایر Fastenerهای فولاد کربنی و آلیاژی است.

ASTM A153/A153M نیز برای گالوانیزه گرم Hardware آهنی و فولادی کاربرد دارد. با این حال، هنگام سفارش پیچ و مهره بهتر است استاندارد Fastener، استاندارد خود محصول و Specification پروژه در کنار یکدیگر بررسی شوند.

نکته برای واحد خرید و QC: نوشتن «HDG» به‌تنهایی مشخصات کامل خرید نیست. استاندارد پیچ یا مهره، گرید، سایز، گام رزوه، استاندارد پوشش و تست‌های موردنیاز پروژه را نیز مشخص کنید.

گالوانیزه گرم و گالوانیزه سرد چه تفاوتی دارند؟

در بازار ایران اصطلاح «گالوانیزه سرد» معمولاً برای آبکاری روی یا Zinc Plating به کار می‌رود. این فرآیند با HDG یکسان نیست و نباید این دو پوشش را فقط به دلیل ظاهر مشابه، جایگزین هم در نظر گرفت.

انتخاب پوشش فقط به ضخامت آن وابسته نیست. گرید پیچ، تلرانس رزوه، شرایط محیط، ضریب اصطکاک موردنیاز و استاندارد پروژه نیز اهمیت دارند. در بعضی کاربردها HDG انتخاب مناسب‌تری است و در بعضی دیگر Zinc Plating یا Zinc Flake عملکرد بهتری دارد. تفاوت این روش‌ها در مقاله روش‌های آبکاری و پوشش‌دهی پیچ و مهره کامل‌تر بررسی شده است.

مهم‌ترین مشکل پیچ گالوانیزه گرم؛ وقتی مهره روی پیچ بسته نمی‌شود

یکی از مشکلات واقعی در کارگاه این است که پیچ و مهره از نظر سایز اسمی یکسان هستند، اما مهره روی پیچ گالوانیزه جلو نمی‌رود. برای مثال هر دو قطعه M20 هستند و گام رزوه هم درست است، اما مهره بعد از چند دور گیر می‌کند.

علت معمولاً ضخامت پوشش روی رزوه است. روی روی سطح رزوه خارجی پیچ هم تشکیل می‌شود و فضای آزاد میان پیچ و مهره را کاهش می‌دهد. اگر این تغییر از ابتدا در سیستم رزوه دیده نشده باشد، اتصال هنگام مونتاژ دچار مشکل می‌شود.

سانتریفیوژ پس از گالوانیزه چه کاری انجام می‌دهد؟

پیچ‌ها و قطعات کوچک پس از خروج از حمام می‌توانند در تجهیزات گریز از مرکز چرخانده شوند. این کار روی اضافی را از سطح قطعه و اطراف رزوه‌ها خارج می‌کند و به حفظ بهتر هندسه اتصال کمک می‌کند.

Oversize یا Over-Tap کردن مهره چیست؟

برای جبران ضخامت پوشش روی رزوه خارجی پیچ، رزوه داخلی مهره متناظر می‌تواند با تلرانس بزرگ‌تری تولید یا قلاویز شود. در بازار معمولاً به این وضعیت Over-Tap یا Oversize Nut گفته می‌شود.

اما مقدار Oversize برای تمام سایزها یکسان نیست. قطر پیچ، گام رزوه، استاندارد و سیستم تلرانس روی این مقدار اثر دارند. بنابراین نسخه‌هایی مثل «تمام مهره‌ها را 0.4 میلی‌متر بزرگ‌تر بگیرید» برای همه سایزها قابل اتکا نیستند.

قاعده عملی: پیچ و مهره HDG را تا حد امکان به‌صورت یک ست سازگار تهیه کنید. قبل از مصرف انبوه نیز چند مجموعه از هر بچ را از نظر بسته شدن روان مهره کنترل کنید.

آیا پیچ گرید 8.8، 10.9 و 12.9 را می‌توان گالوانیزه گرم کرد؟

پاسخ فقط به مقاومت خوردگی مربوط نیست. سختی فولاد، کلاس مقاومتی، روش آماده‌سازی سطح و فرآیند گالوانیزه هم باید بررسی شوند.

ISO 10684 پیچ‌ها، Screwها و Studها را تا کلاس مقاومتی 10.9 در دامنه خود قرار می‌دهد. این موضوع به معنی مجاز بودن هر فرآیند گالوانیزه برای هر پیچ 10.9 نیست؛ فرآیند تولید و پوشش همچنان باید با الزامات استاندارد مطابقت داشته باشد.

در مورد کلاس‌های بسیار پرمقاومت مثل 12.9 باید محتاط‌تر بود. این کلاس خارج از محدوده کلاس‌های پیچ تعریف‌شده در ISO 10684 قرار دارد. بنابراین نباید HDG را بدون بررسی استاندارد پروژه، فرآیند و تأیید فنی انتخاب کرد.

در چنین کاربردهایی، پوشش‌های Zinc Flake نیز معمولاً بررسی می‌شوند. ضخامت این پوشش‌ها کمتر است و فرآیند آن‌ها با گالوانیزه گرم تفاوت دارد. مقاله پوشش داکرومات و Zinc Flake چیست؟ این موضوع را دقیق‌تر توضیح می‌دهد.

آیا گالوانیزه گرم بهترین انتخاب برای محیط شرجی و ساحلی است؟

برای بسیاری از سازه‌های فولادی فضای باز، HDG انتخاب مناسبی است؛ اما نمی‌توان آن را برای تمام نقاط یک پروژه نسخه ثابت دانست.

پیچی که روی یک سازه فلزی در هوای ساحلی نصب می‌شود، شرایطی متفاوت از اتصالی دارد که دائماً با آب دریا تماس دارد. همچنین رطوبت شمال کشور با محیط صنعتی حاوی کلرید، اسید یا ترکیبات خورنده دیگر یکسان نیست.

HDG در دکل‌ها، ساپورت‌ها، سازه‌های فلزی بیرونی، تجهیزات عمرانی، برخی سازه‌های بندری و بسیاری از اتصالات در معرض رطوبت جوی کاربرد گسترده‌ای دارد. اما در Splash Zone دریایی، تماس دائم با آب شور یا محیط‌های شیمیایی شدید ممکن است سیستم Duplex، پوشش تخصصی‌تر یا متریال مقاوم‌تری نیاز باشد.

اگر میان فولاد گالوانیزه، استنلس استیل یا سایر متریال‌ها مردد هستید، راهنمای انتخاب متریال پیچ و مهره بر اساس شرایط محیطی برای مقایسه این گزینه‌ها مفید است.

شوره سفید روی پیچ گالوانیزه گرم نشانه خرابی است؟

گاهی هنگام تحویل محموله، لکه یا پودر سفید روی سطح قطعات دیده می‌شود. این پدیده معمولاً با عنوان White Rust یا Wet Storage Stain شناخته می‌شود و با زنگ قرمز فولاد یکسان نیست.

اگر قطعات تازه گالوانیزه خیس شوند و بدون جریان هوا روی هم باقی بمانند، رطوبت میان سطوح حبس می‌شود. در این شرایط احتمال تشکیل محصولات خوردگی سفید روی افزایش پیدا می‌کند.

شدت این پدیده اهمیت دارد. چند لکه سطحی محدود را نباید با تخریب گسترده پوشش یکسان دانست؛ اما در محموله‌های پروژه‌ای بهتر است QC وضعیت سطح را بررسی کند.

• قطعات HDG را مستقیماً روی زمین مرطوب قرار ندهید.
• بسته‌ها را طوری نچینید که آب میان آن‌ها حبس شود.
• در انبار موقت امکان گردش هوا و خروج آب وجود داشته باشد.
• در صورت مشاهده شوره سفید گسترده، وضعیت پوشش قبل از نصب بررسی شود.

گشتاور بستن پیچ گالوانیزه گرم؛ عدد پیچ بدون پوشش را کپی نکنید

پوشش سطحی فقط روی مقاومت خوردگی تأثیر نمی‌گذارد. وضعیت سطح رزوه و زیر مهره می‌تواند ضریب اصطکاک اتصال را هم تغییر دهد. به همین دلیل یک Torque مشخص ممکن است روی پیچ بدون پوشش و پیچ HDG پیش‌بار یکسانی ایجاد نکند.

این موضوع در اتصالات پیش‌تنیده و سازه‌ای اهمیت بیشتری دارد. اگر پروژه مقدار پیش‌بار یا روش نصب مشخصی تعیین کرده است، نباید نصاب فقط از جدول عمومی گشتاور یا تجربه پیچ بدون پوشش استفاده کند. روانکاری، مهره، واشر و روش نصب مجموعه نیز باید در محاسبه و اجرا دیده شوند.

هنگام تحویل پیچ و مهره گالوانیزه گرم چه چیزهایی را کنترل کنیم؟

کنترل محموله HDG فقط با نگاه کردن به رنگ و ظاهر قطعه انجام نمی‌شود. واحد تدارکات و QC بهتر است حداقل موارد زیر را بررسی کنند:

• نوع و استاندارد Fastener: پیچ، مهره، واشر، استاد بولت یا میل‌رزوه
• سایز و گام رزوه: متریک یا اینچی و تطابق پیچ و مهره
• گرید یا کلاس مقاومتی: مطابق نقشه و Specification پروژه
• استاندارد پوشش: ISO، ASTM یا الزام اختصاصی کارفرما
• وضعیت رزوه: بسته شدن روان مهره بدون گیرکردن یا آسیب
• کیفیت سطح: نبود نقاط بدون پوشش، پوسته‌شدگی شدید یا تجمع غیرعادی روی
• واشر متناظر: در اتصال‌هایی که واشر جزو سیستم طراحی است
• ردیابی محموله: شماره بچ، مارکینگ و مدارک مربوط به محصول
• گواهی‌ها: MTR، Certificate یا گزارش تست پوشش در صورت الزام پروژه

در RFQ پیچ گالوانیزه گرم چه مشخصاتی بنویسیم؟

عبارت «پیچ و مهره گالوانیزه گرم M20» برای یک سفارش صنعتی کافی نیست. درخواست خرید باید حداقل شامل استاندارد محصول، قطر، طول پیچ، گام رزوه، کلاس مقاومتی، نوع مهره، واشر موردنیاز، استاندارد پوشش و تعداد باشد.

برای مثال دو پیچ M20×80 که هر دو HDG هستند ممکن است از نظر استاندارد ابعادی، کلاس مقاومتی، نوع رزوه و مهره متناظر کاملاً متفاوت باشند. همین جزئیات مشخص می‌کنند محصول تحویلی واقعاً قابل استفاده است یا هنگام نصب پروژه دردسر ایجاد خواهد کرد.

قیمت پیچ و مهره گالوانیزه گرم چگونه تعیین می‌شود؟

قیمت HDG فقط حاصل جمع «قیمت پیچ + هزینه آبکاری» نیست. متریال پایه، گرید، وزن و ابعاد قطعه، تیراژ، فرآیند گالوانیزه، کنترل رزوه، مهره Over-Tap، بسته‌بندی و تست‌های پروژه همگی روی قیمت نهایی اثر دارند.

در خرید پروژه‌ای بهتر است پیشنهادها با Specification یکسان مقایسه شوند. قیمت کیلویی پایین زمانی ارزش دارد که استاندارد، گرید، پوشش، کیفیت رزوه و مدارک محموله نیز با نیاز پروژه مطابقت داشته باشند. در غیر این صورت، صرفه‌جویی اولیه ممکن است در مرحله نصب یا تعمیر چند برابر هزینه ایجاد کند.

سوالات متداول درباره پیچ و مهره گالوانیزه گرم

آیا گالوانیزه گرم برای مناطق شرجی جنوب مناسب است؟

برای بسیاری از سازه‌ها و اتصالات فولادی در معرض هوای مرطوب و فضای باز، HDG گزینه رایجی است. با این حال، در محیط دریایی شدید، تماس مستقیم با آب شور یا محیط شیمیایی باید شدت خوردگی و Specification پروژه جداگانه بررسی شود.

آیا مهره معمولی روی پیچ گالوانیزه گرم بسته می‌شود؟

صرف یکسان بودن سایز اسمی کافی نیست. پوشش روی رزوه خارجی پیچ فضای اتصال را تغییر می‌دهد؛ بنابراین مهره باید از نظر تلرانس و Over-Tap با پیچ HDG سازگار باشد.

آیا پیچ 10.9 را می‌توان گالوانیزه گرم کرد؟

ISO 10684 کلاس‌های پیچ را تا 10.9 در دامنه خود پوشش می‌دهد. با این حال، فرآیند گالوانیزه باید کنترل‌شده و مطابق استاندارد باشد. صرف درج 10.9 روی پیچ به معنی مناسب بودن هر فرآیند HDG نیست.

پیچ 12.9 را می‌توان گالوانیزه گرم کرد؟

کلاس 12.9 خارج از محدوده کلاس‌های پیچ تعریف‌شده در ISO 10684 است. برای چنین Fastenerهای پرمقاومتی نباید HDG را بدون بررسی استاندارد، فرآیند و تأیید فنی انتخاب کرد.

گالوانیزه گرم بهتر است یا داکرومات؟

انتخاب به کاربرد بستگی دارد. HDG برای بسیاری از سازه‌های فضای باز پوشش ضخیم و قابل اتکایی ایجاد می‌کند. Zinc Flake ضخامت کمتری دارد و در بعضی Fastenerهای پرمقاومت یا اتصالات دارای تلرانس دقیق گزینه مناسب‌تری است.

آیا ساعت Salt Spray را می‌توان به سال عمر پیچ تبدیل کرد؟

خیر. تست مه نمکی یک ابزار آزمایشگاهی برای ارزیابی و مقایسه پوشش‌هاست. نمی‌توان مثلاً 1000 ساعت Salt Spray را مستقیماً به تعداد مشخصی سال عمر در محیط ساحلی تبدیل کرد. شرایط واقعی سرویس بسیار پیچیده‌تر است.

جمع‌بندی؛ پیچ گالوانیزه گرم را به‌صورت یک سیستم اتصال ببینید

در یک اتصال صنعتی، پوشش گالوانیزه گرم را نباید جدا از خود پیچ و مهره دید. اگر پوشش مناسب باشد اما مهره با رزوه پیچ سازگار نباشد، اتصال در کارگاه بسته نمی‌شود. اگر گرید اشتباه انتخاب شود، مقاومت مکانیکی موردنیاز تأمین نخواهد شد. اگر شرایط محیط درست ارزیابی نشود، عمر واقعی پوشش نیز می‌تواند با انتظار پروژه فاصله داشته باشد.

بنابراین هنگام خرید پیچ و مهره گالوانیزه گرم چهار موضوع را هم‌زمان کنترل کنید: استاندارد و گرید Fastener، استاندارد پوشش، سازگاری رزوه پیچ و مهره و شرایط واقعی محیط سرویس. رعایت همین چهار مورد جلوی بسیاری از مشکلاتی را می‌گیرد که در غیر این صورت تازه هنگام مونتاژ یا چند ماه پس از بهره‌برداری مشخص می‌شوند.
