واژه‌نامه تخصصی اتصالات و رزوه‌های مهندسی؛ فرهنگ اصطلاحات پیچ و مهره

دنیای اتصالات صنعتی و رزوه‌های مهندسی، زبان و ادبیات منحصربه‌فرد خود را دارد. عدم درک درست یک اصطلاح فنی یا بازاری در این حوزه، نه‌تنها فرآیند تدارکات پروژه‌های بزرگ را به تأخیر می‌اندازد، بلکه خطاهای جبران‌ناپذیری را در خطوط تولید و استراکچرهای سازه‌ای رقم می‌زند. یک مهندس محاسب با کلماتی مثل Pitch و Root دست‌وپنجه نرم می‌کند، در حالی که یک استادکار سنتی در بازار تهران به دنبال پیچ «دنده ریز» یا «خشکه» می‌گردد. در این l مقاله از آکادمی بولتیکال، واژه‌نامه تخصصی اتصالات و رزوه‌های مهندسی را به همراه معادل‌های بازاری آن‌ها به صورت دووجهی (فنی و کاربردی) تدوین کرده‌ایم تا پل ارتباطی امنی میان دفاتر مهندسی و لایه‌های خرید کارگاهی ایجاد کنیم.

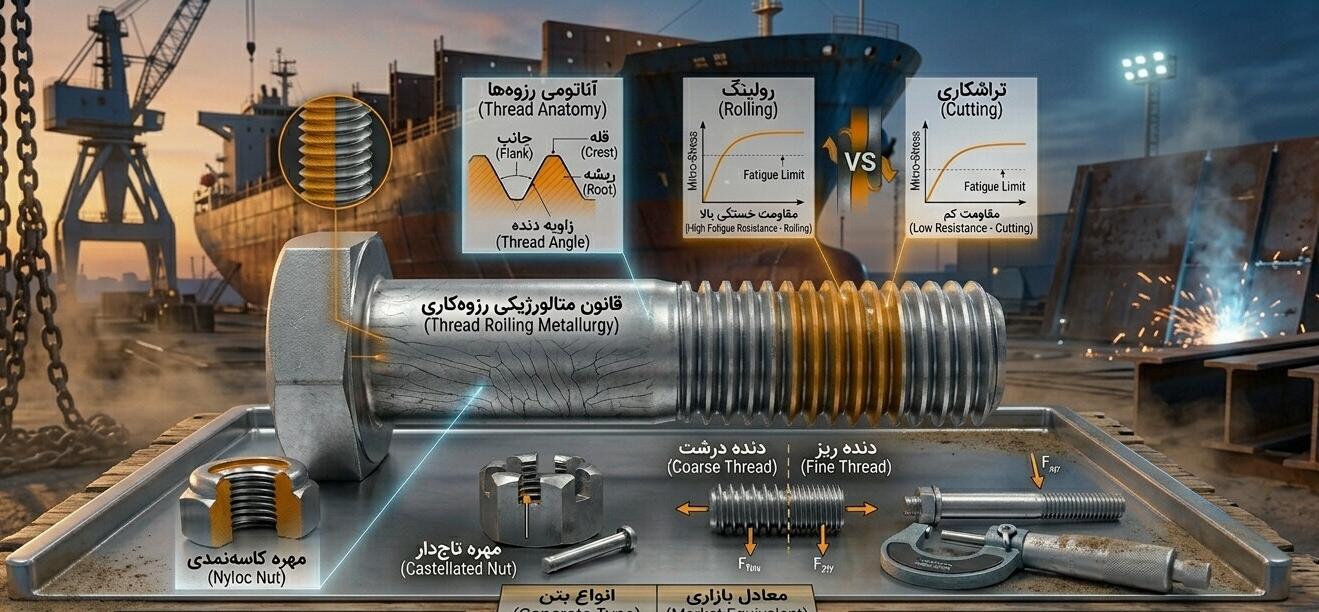

بخش اول: کالبدشکافی و آناتومی هندسی رزوه‌ها (Thread Anatomy)

برای شروع، باید ابتدا با الفبای هندسی یک پیچ آشنا شویم. هر برجستگی و فرورفتگی روی ساقه پیچ، یک کد مهندسی مجزا دارد که رفتار مکانیکی اتصال را تعیین می‌کند:

• قله رزوه (Crest): بالاترین سطح برجسته یک دنده یا رزوه را قله می‌نامند. در زمان جفت شدن پیچ و مهره، قله پیچ با ریشه مهره درگیر می‌شود.
• ریشه رزوه (Root): پایین‌ترین نقطه فرورفتگی دنده (عمق دره رزوه) را ریشه می‌گویند. همان‌طور که در مقاله تحلیل شکست خستگی اتصالات کالبدشکافی کردیم، ریشه تیز بزرگ‌ترین عامل تمرکز تنش و جوانه‌زنی ترک است؛ بنابراین کارخانجات معتبر ریشه را به صورت شعاع‌دار (Rounded) تولید می‌کنند.
• جانب رزوه (Flank): سطح شیب‌داری که قله رزوه را به ریشه متصل می‌کند، جانب یا فلانک نام دارد. زاویه این شیب در استانداردهای مختلف متغیر است.
• زاویه دنده (Thread Angle): زاویه بین دو جانب متوالی یک رزوه را زاویه دنده می‌نامند. این زاویه در رزوه‌های استاندارد مترییک (ISO) دقیقاً ۶۰ درجه و در رزوه‌های ویتورث انگلستان ۵۵ درجه است.
• گام دنده (Pitch): فاصله مستقیم قله یک رزوه تا قله رزوه مجاور بعدی را گام می‌گویند. در سیستم متریک، گام را با میلی‌متر بیان می‌کنند.
• کاربرد بازاری گام: در بازار سنتی، به جای عدد گام، از اصطلاح «دنده درشت» (Coarse) برای کاربردهای عمومی و «دنده ریز» (Fine) برای محیط‌های تحت ارتعاش بالا (مثل صنایع خودرو) استفاده می‌کنند.

بخش دوم: اصطلاحات واژه‌نامه تخصصی اتصالات و رزوه‌های مهندسی (بخش رزوه‌کاری)

در دفاتر طراحی و نقشه‌های شاپ‌دراوینگ، اصطلاحات زیر عملکرد حرکتی و ابعادی پیچ را توصیف می‌کنند:

۱. قطر نامی (Nominal Diameter)

قطر بزرگ پیچ (Major Diameter) که از روی قله رزوه‌ها اندازه‌گیری می‌شود. به عنوان مثال، در پیچ M16، عدد ۱۶ نشان‌دهنده قطر نامی پیچ به میلی‌متر است. خریداران در بازار این کالا را با عنوان «پیچ سایز ۱۶» استعلام می‌کنند.

۲. رزوه‌کاری رولینگ در برابر براده‌برداری (Thread Rolling vs Cutting)

در متد رولینگ، دستگاه بدون قطع کردن الیاف متالورژیکی فولاد و از طریق فرم‌دهی سرد، رزوه‌ها را پدید می‌آورد که این امر مقاومت خستگی پیچ را بالا می‌برد. اما در متد براده‌برداری (تراشکاری)، رزوه‌ها با حذف متریال ایجاد می‌شوند که ساختار ضعیف‌تری دارند. برای راستی‌آزمایی این ساختارها، می‌توانید موجودی را در محصولات پیچ شش گوش بولتیکال کنترل کنید.

۳. پس‌زدگی رزوه‌ها یا گالینگ (Galling / Thread Locking)

این پدیده که در بازار به «کچل شدن دنده» یا «جام کردن پیچ» معروف است، بیشتر در اتصالات استنلس استیل رخ می‌دهد. اصطکاک شدید دنده‌ها باعث جوش سرد میکروسکوپی و قفل شدن ابدی پیچ و مهره می‌شود. مهندسان برای پیشگیری از این امر، گریدهای مچ‌شده را از فروشگاه پیچ و مهره استیل بولتیکال تأمین کرده و روان‌کننده‌های مخصوص را به کار می‌گیرند.

بخش سوم: دایره‌المعارف انواع مهره‌ها و واشرهای خاص در صنعت

اتصال کامل بدون متعلقات جانبی امکان‌پذیر نیست. در این بخش اصطلاحات رایج این قطعات را مدون کرده‌ایم:

۱. مهره قفل‌کن نایلونی (Nyloc Nut)

مهره‌ای که در انتهای جدار داخلی خود یک رینگ پلیمری (نایلونی) دارد. این رینگ با رزوه‌های پیچ درگیر شده و مانع از باز شدن مهره در اثر لرزش‌های شدید دستگاه می‌شود. در بازار این قطعه را «مهره کاسه‌نمدی» می‌نامند.

۲. مهره چله‌دار یا شیاردار (Castellated Nut)

مهره‌ای با ظاهر شبیه به برج قلعه که شیارهای متقاطعی روی سر خود دارد. تکنسین‌ها پس از بستن این مهره، یک پین چاک‌دار را از درون سوراخ پیچ و این شیارها عبور می‌دهند تا اتصال ۱۰۰٪ قفل شود. اصطلاح بازاری آن «مهره تاج‌دار» است.

۳. واشر فنری (Spring Washer)

واشری چاک‌دار که مثل یک فنر تخت عمل می‌کند. این قطعه با اعمال نیروی پیش‌بار مداوم به پشت مهره، از افت تنش اتصال در سیستم‌های ارتعاشی جلوگیری می‌کند.

بخش چهارم: جدول معادل‌سازی اصطلاحات مهندسی به زبان بازار سنتی پیچ و مهره

برای تسهیل ارتباط مهندسان پروژه با مأموران خرید، جدول مرجع زیر اصطلاحات استاندارد بین‌المللی را به زبان کوچه و بازار شادآباد و حسن‌آباد برمی‌گرداند:

نکته فنی برای طراحان عمران: ساختار عملکردی رول‌بولت‌ها و انکرهای کاشته‌شده در بتن، آیین‌نامه‌های مجزایی دارند که ما تفاوت رفتاری آن‌ها را در مقاله تخصصی انکربولت مکانیکی و شیمیایی؛ کدام برای بتن بهتر است؟ بازخوانی کرده‌ایم. همچنین امکان استعلام قیمت این متریال در بخش محصولات انکربولت بولتیکال فراهم است.

بخش پنجم: کدهای استاندارد بین‌المللی؛ زبان مشترک متالورژی و ابعاد

وقتی دپارتمان تدارکات یک پروژه مگاواتی خورشیدی یا پالایشگاهی قصد خرید کالا را دارد، نباید به توصیف ظاهری بسنده کند. واژه‌نامه مهندسی بر پایه استانداردها استوار است:

• استانداردهای ابعادی (مثل DIN و ISO): این کدها طول، قطر، فرم کله پیچ و گام دنده را مشخص می‌کنند. به طور مثال، استاندارد DIN 933 نشان‌دهنده پیچ شش‌گوش تمام‌رزوه است، در حالی که DIN 931 پیچ نیم‌رزوه را توصیف می‌کند. کدهای ابعادی اتصالات خورشیدی را به طور مفصل در مقاله راهنمای اتصالات تخصصی پنل‌های خورشیدی کالبدشکافی کرده‌ایم.
• استانداردهای متریال (مثل ASTM): این استانداردها ترکیب شیمیایی و آلیاژ قطعه را کنترل می‌کنند. گرید ASTM A193 B7 پادشاه اتصالات صنایع نفت و گاز است که مقاومت حرارتی فوق‌العاده‌ای دارد. ویژگی‌های این گرید پرمقاومت را در مستند علمی پیچ خشکه چیست؟ بررسی کرده‌ایم.

بخش ششم: جغرافیا و رفتارهای مالی تدارکات پیچ و مهره در تهران

برای تبدیل اصطلاحات این واژه‌نامه به کالا، مدیران خرید باید جغرافیای توزیع اتصالات در پایتخت را بشناسند. مراکز اصلی خرید شامل دو زون متمایز است:

۱. بازار حسن‌آباد؛ بورس اتصالات مینیاتوری و خرد

پاساژهای منطقه حسن‌آباد تهران برای تامین پیچ‌های استیل ریز، پیچ‌های خودکار، مصارف کارگاهی سبک و خریدهای دانه‌ای ایده‌آل هستند. اما قیمت قطعات در این زون برای پروژه‌های بزرگ اقتصادی نیست.

۲. بازار شادآباد؛ قطب بازرگانی وزنی و تنی کشور

برای پروژه‌های ملی، ساختمانی و سوله سازان، مجتمع‌های مدرن شادآباد بستر اصلی تدارکات هستند؛ زیرا در این منطقه فروش کالا به صورت کیلویی و تنی انجام می‌شود. ما آدرس و نحوه دسترسی به این مراکز را در گزارش میدانی مرکز فروش پیچ و مهره در تهران مدون کرده‌ایم. همچنین مدیران مالی برای درک فرمول‌های مالی فروش وزنی، می‌توانند به مستند قیمت پیچ و مهره کیلویی و فاکتورهای نوسان بازار مراجعه کنند.

بخش هفتم: روش‌های حفاظتی سطوح؛ اصطلاحات لایه پوشش‌دهی

در واژه‌نامه مهندسی، نوع پوشش‌دهی سطحی پیچ، طول عمر سازه را تضمین می‌کند. کارفرمایان باید اصطلاحات این بخش را به خوبی بشناسند:

• داکرومات (Dacromet): پوشش نوین کرومات روی و آلومینیوم بدون اسیدشویی که مقاومت سالت اسپری بالایی دارد و خطر شکست ترد هیدروژنی را حذف می‌کند.
• گالوانیزه گرم (Hot Dip Galvanized): غوطه‌وری در روی مذاب که زره‌ای ضخیم برای محیط‌های باز پدید می‌آورد. ما تحلیل متالورژیکی این فرآیندها را در مستند جامع روش‌های آبکاری و پوشش‌دهی پیچ و مهره ارائه داده‌ایم.

نتیجه‌گیری: زبان مشترک، ضامن اصالت و کیفیت خریدهای مهندسی

تسلط بر واژه‌نامه تخصصی اتصالات و رزوه‌های مهندسی، مرز میان یک پروژه موفق و یک شکست فاجعه‌بار صنعتی را تعیین می‌کند. تدارکات هوشمندانه مستلزم ارتباط بدون ابهام میان نقشه‌های مهندسی و واقعیت‌های بازار آزاد است. پلتفرم بازرگانی و فنی بولتیکال با درک عمیق از ادبیات دوگانه دانشگاهی و بازاری، زنجیره تأمین پروژه‌های کلان کشور را تسهیل می‌کند. ما انواع پیچ، مهره، واشر و انکرهای صنعتی را همراه با برگه‌های آنالیز آزمایشگاهی (MTR) و انطباق کامل با کدهای بین‌المللی تأمین می‌کنیم تا مهندسان ناظر با خیالی آسوده اصالت بار را تایید کنند. برای ورود به دنیای تأمین کالا بر پایه دانش و اصالت، هم‌اکنون از صفحه اصلی بولتیکال بازدید فرمایید.
