پیچ کله قارچی آلنی یا Button Head Socket Screw یکی از اتصالدهندههای پرکاربرد در صنایع مختلف است که به دلیل گل نیمکروی، ارتفاع کم و حفره ششضلعی آلنی، هم از نظر ایمنی سطح و هم از نظر ظاهر نهایی اتصال، انتخابی مناسب برای بسیاری از پروژههای صنعتی محسوب میشود. این پیچها معمولاً بر اساس استاندارد ISO 7380 تولید میشوند و در ماشینآلات، تجهیزات تفریحی، مبلمان فلزی، تجهیزات پزشکی، بدنههای فایبرگلاس، قطعات الکترونیکی و سازههای سبک کاربرد دارند.
در پروژههایی که کاربر یا اپراتور با سطح اتصال تماس مستقیم دارد، استفاده از پیچهایی با گل تیز یا بیرونزده میتواند باعث گیر کردن لباس، آسیب به پوست یا ایجاد ظاهر نامناسب شود. در چنین شرایطی، پیچ آلن قارچی به دلیل طراحی نرمتر و سطح کمارتفاع خود، میتواند جایگزین مناسبی برای پیچهای ششگوش یا برخی مدلهای آلن استوانهای باشد. در ادامه، ساختار، استانداردها، گریدهای مقاومتی، جدول ابعادی، پوششها و نکات مهم خرید این نوع پیچ را بررسی میکنیم.
پیچ کله قارچی آلنی چیست؟
پیچ کله قارچی آلنی نوعی پیچ رزوهدار است که گل آن به شکل نیمکروی، گنبدی یا قارچی طراحی شده و در مرکز گل پیچ، حفره ششضلعی برای آچار آلن قرار دارد. این طراحی باعث میشود پیچ پس از نصب، ارتفاع کمتری نسبت به بسیاری از پیچهای صنعتی داشته باشد و سطح نهایی اتصال، ایمنتر و تمیزتر دیده شود.
در بازار ایران این محصول با نامهای مختلفی مانند پیچ آلن قارچی، پیچ آلنی کله قارچی، پیچ سر قارچی آلنی و Button Head Screw شناخته میشود. تفاوت اصلی آن با پیچ آلن استوانهای در شکل گل پیچ است؛ پیچ آلن استوانهای دارای سری بلندتر و استوانهای است، اما پیچ کله قارچی آلنی سری پهنتر، کوتاهتر و نرمتر دارد.
چرا از پیچ آلن قارچی استفاده میشود؟
- ایمنی بیشتر در تماس با بدن یا لباس: فرم گنبدی گل پیچ احتمال گیر کردن لباس، تسمه، دستکش یا آسیب به پوست را کاهش میدهد.
- ظاهر تمیزتر و صنعتیتر: این پیچ پس از نصب، نمای یکپارچهتر و حرفهایتری نسبت به پیچهای ششگوش ایجاد میکند.
- توزیع بهتر فشار روی سطح: قطر بیشتر گل پیچ باعث میشود نیروی فشاری روی سطح بزرگتری پخش شود.
- نصب آسان در فضای محدود: به دلیل استفاده از آچار آلن، برای فضاهایی که دسترسی به آچار تخت یا بکس دشوار است گزینه مناسبی است.
- مناسب برای قطعات نازکتر: در برخی کاربردها مانند ورقهای فلزی، فایبرگلاس یا تجهیزات پوششی، گل پهنتر میتواند فشار موضعی را کاهش دهد.
استاندارد ISO 7380 برای پیچ کله قارچی آلنی
استاندارد اصلی برای تولید پیچ کله قارچی آلنی، استاندارد ISO 7380 است. این استاندارد ابعاد مهمی مانند قطر گل پیچ، ارتفاع گل، اندازه حفره آلن، طول پیچ، تلرانسها و مشخصات هندسی را تعریف میکند. رعایت این استاندارد باعث میشود پیچهای تولیدشده توسط برندها یا تولیدکنندگان مختلف، قابلیت جایگزینی و استفاده در مونتاژهای صنعتی را داشته باشند.
استاندارد ISO 7380 معمولاً در دو گروه اصلی شناخته میشود:
- ISO 7380-1: پیچ کله قارچی آلنی ساده، بدون فلنج یا واشر یکپارچه.
- ISO 7380-2: پیچ کله قارچی آلنی فلنجدار یا واشردار که سطح تماس بزرگتری ایجاد میکند.
برای شناخت بهتر اصطلاحات رزوه، گام پیچ، قطر اسمی و مفاهیم پایه اتصالدهندهها میتوانید مقاله واژهنامه تخصصی اتصالات و رزوههای مهندسی را نیز مطالعه کنید.
تفاوت پیچ کله قارچی آلنی ساده و واشردار
یکی از نکات مهم در زمان خرید، تشخیص تفاوت بین مدل ساده و مدل واشردار یا فلنجدار است. هر دو مدل ظاهر نزدیک به هم دارند، اما کاربرد آنها یکسان نیست.
| نوع پیچ | ویژگی اصلی | کاربرد پیشنهادی |
|---|---|---|
| پیچ کله قارچی آلنی ساده | گل نیمکروی بدون فلنج | مونتاژ عمومی، تجهیزات سبک، اتصالاتی که ظاهر نهایی مهم است |
| پیچ کله قارچی آلنی واشردار | دارای فلنج یا واشر یکپارچه زیر گل پیچ | ورقهای نازک، قطعات فایبرگلاس، سطوحی که به توزیع فشار بیشتر نیاز دارند |
در مدل واشردار، سطح زیر گل پیچ بزرگتر است و فشار کلمپینگ روی ناحیه وسیعتری پخش میشود. به همین دلیل، در اتصال قطعات نرمتر یا نازکتر، انتخاب مدل فلنجدار میتواند احتمال فرورفتگی یا آسیب سطحی را کاهش دهد.
گریدهای مقاومتی پیچ کله قارچی آلنی
انتخاب گرید مناسب، مستقیماً روی عملکرد، ایمنی و طول عمر اتصال اثر دارد. پیچ کله قارچی آلنی در جنسها و گریدهای مختلفی تولید میشود؛ از فولاد کربنی معمولی تا فولاد آلیاژی پرمقاومت و استنلس استیل. انتخاب درست باید بر اساس بار وارد بر اتصال، محیط کاری، احتمال خوردگی و شرایط نصب انجام شود.
پیچ کله قارچی آلنی گرید 8.8
گرید ۸.۸ یکی از رایجترین کلاسهای مقاومتی برای پیچهای صنعتی است. این گرید معمولاً از فولاد کربنی عملیات حرارتیشده تولید میشود و برای کاربردهای عمومی صنعتی، ماشینآلات سبک تا متوسط، تجهیزات فلزی و سازههایی که بارگذاری بسیار سنگین ندارند، انتخابی اقتصادی و قابل اتکا است. برای آشنایی بیشتر با این گرید میتوانید مقاله پیچ خشکه چیست و بررسی گرید ۸.۸ را بخوانید.
پیچ کله قارچی آلنی گرید 10.9
گرید ۱۰.۹ برای کاربردهایی مناسب است که اتصال تحت بار بیشتر، ارتعاش مداوم یا تنشهای مکانیکی بالاتر قرار دارد. این پیچها معمولاً از فولاد آلیاژی عملیات حرارتیشده ساخته میشوند و نسبت به گرید ۸.۸ مقاومت کششی و استحکام تسلیم بیشتری دارند. در تجهیزات صنعتی، ماشینآلات، سیستمهای حرکتی و برخی اتصالات حساس، استفاده از گرید ۱۰.۹ رایج است.
پیچ کله قارچی آلنی گرید 12.9
گرید ۱۲.۹ یکی از گریدهای پرمقاومت در میان پیچهای آلنی است. این گرید برای اتصالاتی استفاده میشود که نیاز به استحکام بسیار بالا دارند. با این حال، در انتخاب آن باید دقت شود؛ زیرا پیچهای پرمقاومت در صورت انتخاب پوشش نامناسب یا نصب غیراصولی، ممکن است با ریسکهایی مانند تردی هیدروژنی یا شکست ناشی از تنشهای تمرکزی مواجه شوند. بنابراین برای کاربردهای حساس، استفاده از ترکمتر، انتخاب پوشش مناسب و مشاوره فنی توصیه میشود.
جدول ابعادی پیچ کله قارچی آلنی بر اساس ISO 7380
ابعاد دقیق پیچ ممکن است با توجه به تولیدکننده، تلرانس ساخت و نوع استاندارد کمی تفاوت داشته باشد؛ اما جدول زیر دید کلی مناسبی از سایزهای رایج پیچ آلن قارچی ارائه میدهد. در خرید صنعتی، بهتر است ابعاد نهایی با کاتالوگ فنی یا نمونه واقعی تطبیق داده شود.
| سایز پیچ | قطر تقریبی گل پیچ | ارتفاع تقریبی گل پیچ | سایز آچار آلن | کاربرد رایج |
|---|---|---|---|---|
| M5 | حدود ۹.۵ میلیمتر | حدود ۲.۷۵ میلیمتر | ۳ میلیمتر | تجهیزات سبک، قابها، پنلها |
| M6 | حدود ۱۰.۵ میلیمتر | حدود ۳.۳ میلیمتر | ۴ میلیمتر | مونتاژ عمومی صنعتی |
| M8 | حدود ۱۴ میلیمتر | حدود ۴.۴ میلیمتر | ۵ میلیمتر | ماشینآلات و تجهیزات متوسط |
| M10 | حدود ۱۸ میلیمتر | حدود ۵.۵ میلیمتر | ۶ میلیمتر | اتصالات صنعتی سنگینتر |
| M12 | حدود ۲۱ میلیمتر | حدود ۶.۶ میلیمتر | ۸ میلیمتر | سازهها و ماشینآلات سنگینتر |
نکته فنی: به دلیل عمق کمتر حفره آلن در پیچ کله قارچی نسبت به پیچ آلن استوانهای، اعمال گشتاور بیش از حد میتواند باعث آسیب به حفره آلن یا هرز شدن آن شود. بنابراین در پروژههای صنعتی، استفاده از آچار مناسب و ترکمتر کالیبره اهمیت زیادی دارد. برای اطلاع از قیمت به بخش پیچ های پیچهای سرگرد کله قارچی مراجعه کنید.
گشتاور بستن پیچ کله قارچی آلنی
گشتاور بستن پیچ به عواملی مانند سایز پیچ، گرید مقاومتی، نوع پوشش، روانکاری، جنس قطعه مقابل و شرایط کاری بستگی دارد. برخلاف تصور عمومی، محکمتر بستن پیچ همیشه به معنی اتصال بهتر نیست. اگر گشتاور بیش از حد اعمال شود، امکان آسیب به رزوه، شکست پیچ یا تغییر شکل قطعه وجود دارد.
در پیچهای کله قارچی آلنی، به دلیل فرم خاص گل پیچ و عمق محدودتر حفره آلن، باید با احتیاط بیشتری نسبت به برخی پیچهای آلنی دیگر عمل کرد. در اتصالات حساس، توصیه میشود مقدار گشتاور نهایی بر اساس دیتاشیت تولیدکننده، استاندارد پروژه و شرایط واقعی مونتاژ تعیین شود.
پوشش و آبکاری پیچ آلن قارچی
نوع پوشش، نقش مهمی در مقاومت خوردگی و طول عمر پیچ کله قارچی آلنی دارد. انتخاب پوشش باید بر اساس محیط کاری، رطوبت، تماس با مواد شیمیایی، فضای باز یا بسته و گرید پیچ انجام شود. برای آشنایی کاملتر با روشهای پوششدهی، مقاله روشهای آبکاری و پوششدهی پیچ و مهره میتواند راهنمای خوبی باشد.
پوشش داکرومات یا Zinc Flake
داکرومات یا پوششهای پایه زینکفلیک برای پیچهای پرمقاومت مانند گریدهای ۱۰.۹ و ۱۲.۹ گزینهای رایج هستند. این پوششها معمولاً بدون فرآیند الکترولیتی اجرا میشوند و از نظر کاهش ریسک تردی هیدروژنی، نسبت به برخی آبکاریهای الکترولیتی انتخاب ایمنتری برای پیچهای پرمقاومت محسوب میشوند.
آبکاری روی سفید یا گالوانیزه سرد
آبکاری روی سفید یا گالوانیزه سرد برای کاربردهای عمومی و محیطهای داخلی مناسب است. این پوشش ظاهر تمیز و قیمت اقتصادی دارد، اما برای محیطهای بسیار مرطوب، فضای باز دائمی یا تماس با مواد خورنده، معمولاً گزینه نهایی محسوب نمیشود.
گالوانیزه گرم
گالوانیزه گرم مقاومت خوردگی بالایی ایجاد میکند، اما برای پیچهای آلنی کوچک یا پیچهایی که حفره آلن ظریف دارند، همیشه انتخاب مناسبی نیست؛ زیرا ضخامت بالای پوشش میتواند روی ابعاد حفره آلن و دقت نصب اثر بگذارد. در چنین مواردی باید قبل از خرید، سازگاری پوشش با سایز پیچ بررسی شود.
استنلس استیل A2 و A4
برای محیطهای مرطوب، تجهیزات شستوشود، صنایع غذایی، پارکهای آبی یا فضاهایی که خوردگی اهمیت زیادی دارد، استفاده از پیچ کله قارچی آلنی استیل گزینه مناسبی است. استیل A2 برای بسیاری از محیطهای عمومی و استیل A4 برای محیطهای خورندهتر، ساحلی یا دارای تماس بیشتر با رطوبت پیشنهاد میشود.
کاربردهای پیچ کله قارچی آلنی در صنایع مختلف
هرچند پیچ آلن قارچی در تجهیزات تفریحی و سازههایی که ایمنی سطح اهمیت دارد بسیار پرکاربرد است، اما کاربرد آن به این حوزه محدود نمیشود. این پیچ در هر جایی که ظاهر، ایمنی، ارتفاع کم گل پیچ و نصب با آچار آلن اهمیت داشته باشد، میتواند انتخاب مناسبی باشد.
- تجهیزات شهربازی و تفریحی: صندلیها، قابهای محافظ، قطعات فایبرگلاس، حفاظها و بخشهایی که کاربر با آن تماس دارد.
- ماشینآلات صنعتی: کاورها، پنلهای دسترسی، قطعات متحرک و بخشهایی که نیاز به اتصال کمارتفاع دارند.
- مبلمان فلزی و تجهیزات فروشگاهی: سازههای نمایان که ظاهر نهایی اتصال اهمیت دارد.
- تجهیزات پزشکی و آزمایشگاهی: قطعاتی که سطح صافتر و قابل تمیزکاری اهمیت دارد.
- صنایع الکترونیک و تابلوها: قابها، پنلها و محفظههایی که باید با اتصال تمیز و کمارتفاع مونتاژ شوند.
- قطعات خودرو و موتورسیکلت: بخشهایی که هم ظاهر و هم دسترسی آچارکاری اهمیت دارد.
برای کاربردهایی که نیاز به تحمل بارهای بسیار سنگین، فونداسیون یا اتصال سازهای دارند، ممکن است پیچهای ششگوش یا انکربولتها انتخاب مناسبتری باشند. در این حالت میتوانید محصولات مرتبط را در صفحه پیچ شش گوش یا انکربولت بررسی کنید.
مقایسه پیچ کله قارچی آلنی با پیچ آلن استوانهای و پیچ ششگوش
| نوع پیچ | مزیت اصلی | محدودیت اصلی | کاربرد مناسب |
|---|---|---|---|
| پیچ کله قارچی آلنی | ظاهر زیبا، ارتفاع کم، ایمنی سطح | حفره آلن کمعمقتر نسبت به مدل استوانهای | کاورها، پنلها، تجهیزات در تماس با کاربر |
| پیچ آلن استوانهای | قابلیت اعمال گشتاور بیشتر | ارتفاع گل بیشتر | ماشینآلات و اتصالات مکانیکی دقیق |
| پیچ ششگوش | مناسب برای بارهای سنگین و آچارکاری ساده | گل بیرونزده و ظاهر صنعتیتر | سازهها، فونداسیون، اتصالات سنگین |
نکات مهم در خرید پیچ کله قارچی آلنی
برای خرید دقیق و کاهش خطای انتخاب، بهتر است قبل از ثبت سفارش چند مشخصه اصلی را مشخص کنید. انتخاب پیچ فقط بر اساس سایز ظاهری کافی نیست و در پروژههای صنعتی، جنس، گرید، طول، نوع پوشش و استاندارد تولید اهمیت زیادی دارد.
- سایز رزوه: مانند M5، M6، M8، M10 یا M12.
- طول پیچ: طول باید متناسب با ضخامت قطعات و عمق درگیری رزوه انتخاب شود.
- گرید مقاومتی: گرید ۸.۸ برای کاربرد عمومی، ۱۰.۹ و ۱۲.۹ برای کاربردهای پرفشارتر.
- نوع پوشش: روی سفید، داکرومات، گالوانیزه یا استیل بر اساس محیط کاری.
- مدل ساده یا واشردار: برای قطعات نازک یا نرمتر، مدل واشردار میتواند مناسبتر باشد.
- کیفیت حفره آلن: حفره آلن باید دقیق، تمیز و بدون پلیسه باشد تا در زمان نصب هرز نشود.
در خرید عمده پیچهای صنعتی، قیمت نهایی به عواملی مانند سایز، گرید، جنس، نوع پوشش، برند، مقدار سفارش و نوسانات بازار فولاد بستگی دارد. برای شناخت بهتر عوامل مؤثر بر قیمت، مطالعه مقاله قیمت پیچ و مهره کیلویی میتواند مفید باشد.
اشتباهات رایج در انتخاب و نصب پیچ آلن قارچی
- انتخاب گرید پایین برای اتصال حساس: در اتصالات دینامیکی یا تحت ارتعاش، انتخاب گرید نامناسب میتواند عمر اتصال را کاهش دهد.
- اعمال گشتاور بیش از حد: فشار بیش از اندازه ممکن است باعث خرابی رزوه یا آسیب به حفره آلن شود.
- انتخاب پوشش نامناسب: استفاده از پوشش ضعیف در محیط مرطوب باعث زنگزدگی و کاهش عمر اتصال میشود.
- بیتوجهی به ضخامت قطعه: طول نامناسب پیچ میتواند باعث درگیری ناکافی رزوه یا بیرونزدگی بیش از حد شود.
- استفاده از آچار آلن بیکیفیت: آچار نامناسب یا ساییدهشده میتواند حفره آلن را خراب کند.

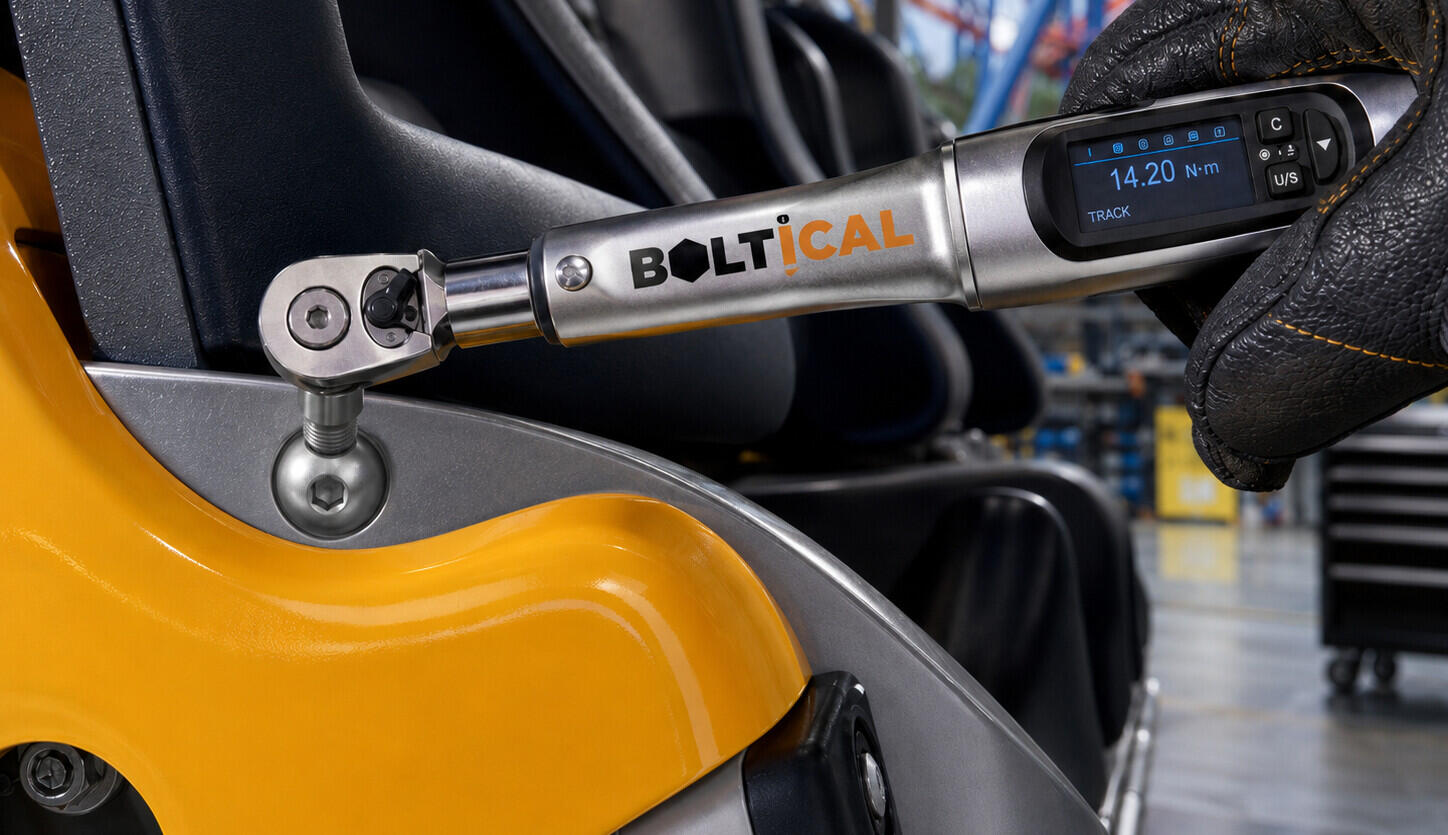

پیچ کله قارچی آلنی در تجهیزات شهربازی و سازههای ایمن
یکی از کاربردهای مهم پیچ کله قارچی آلنی، تجهیزات شهربازی، وسایل تفریحی، صندلیهای متحرک، قابهای محافظ و قطعاتی است که کاربر با آنها تماس نزدیک دارد. در این تجهیزات، تنها مقاومت مکانیکی کافی نیست؛ بلکه شکل ظاهری اتصال، نبود لبه تیز و کاهش احتمال گیر کردن لباس نیز اهمیت دارد.
در این نوع پروژهها، معمولاً باید به ارتعاش، بارگذاری تکراری، خوردگی در فضای باز و قابلیت بازدید دورهای توجه شود. بنابراین انتخاب پیچ مناسب، استفاده از گرید مقاوم، پوشش ضدخوردگی و نصب با گشتاور کنترلشده، همگی در افزایش ایمنی و طول عمر مجموعه اثرگذار هستند.
جمعبندی؛ چه زمانی پیچ کله قارچی آلنی انتخاب مناسبی است؟
پیچ کله قارچی آلنی زمانی انتخاب مناسبی است که علاوه بر اتصال مطمئن، ظاهر نهایی، ایمنی سطح، ارتفاع کم گل پیچ و نصب با آچار آلن اهمیت داشته باشد. این پیچ به دلیل طراحی گنبدی و استاندارد ISO 7380، در صنایع مختلف از تجهیزات تفریحی و ماشینآلات گرفته تا مبلمان فلزی، تابلوها، تجهیزات پزشکی و قطعات فایبرگلاس کاربرد دارد.
برای انتخاب درست، باید سایز، طول، گرید، جنس، نوع پوشش و شرایط کاری اتصال بهدرستی مشخص شود. در پروژههای عمومی، گرید ۸.۸ میتواند کافی باشد؛ اما برای اتصالات تحت بار و ارتعاش بیشتر، گریدهای ۱۰.۹ و ۱۲.۹ یا مدلهای استیل و داکرومات باید با دقت بیشتری بررسی شوند. بولتیکال امکان تأمین انواع پیچهای صنعتی، از جمله پیچ آلن قارچی ساده و واشردار را برای کاربردهای عمومی و تخصصی فراهم میکند.
برای دریافت مشاوره فنی، بررسی موجودی و انتخاب سایز مناسب، میتوانید از طریق فروشگاه پیچ و مهره بولتیکال اقدام کنید.
سوالات متداول درباره پیچ کله قارچی آلنی
پیچ کله قارچی آلنی چه تفاوتی با پیچ آلن استوانهای دارد؟
پیچ آلن استوانهای گل بلندتر و استوانهای دارد و معمولاً امکان اعمال گشتاور بیشتری فراهم میکند. اما پیچ کله قارچی آلنی گل کوتاهتر، پهنتر و گنبدی دارد و برای کاربردهایی که ظاهر، ایمنی سطح و ارتفاع کم مهم است مناسبتر است.
استاندارد ISO 7380 مربوط به چیست؟
ISO 7380 استاندارد ابعادی پیچهای کله قارچی آلنی است. این استاندارد مشخصاتی مانند قطر گل، ارتفاع گل، ابعاد حفره آلن، طول پیچ و تلرانسهای هندسی را تعریف میکند.
آیا پیچ کله قارچی آلنی برای بارهای سنگین مناسب است؟
در صورت انتخاب گرید مناسب مانند ۱۰.۹ یا ۱۲.۹، این پیچ میتواند در بسیاری از کاربردهای پرفشار استفاده شود. با این حال، برای اتصالات سازهای بسیار سنگین یا فونداسیون، گاهی پیچ ششگوش یا انکربولت انتخاب مناسبتری است.
بهترین پوشش برای پیچ آلن قارچی چیست؟
بهترین پوشش به محیط کاری بستگی دارد. برای محیطهای عمومی، آبکاری روی میتواند کافی باشد. برای گریدهای پرمقاومت و کاربردهای حساس، داکرومات یا زینکفلیک گزینه مناسبی است. برای محیطهای مرطوب یا خورنده، پیچ استیل A2 یا A4 پیشنهاد میشود.
در خرید پیچ کله قارچی آلنی چه اطلاعاتی لازم است؟
برای خرید دقیق باید سایز رزوه، طول پیچ، گرید مقاومتی، جنس، نوع پوشش، ساده یا واشردار بودن و مقدار مورد نیاز مشخص شود. در پروژههای حساس، ارائه نقشه یا نمونه قبلی نیز به انتخاب صحیح کمک میکند.
نتیجهگیری: ارتقای استانداردهای ایمنی تفریحی با پلتفرم بولتیکال
تحلیل هندسی و متالورژیکی اثبات میکند که پیچ کله قارچی آلنی (ISO 7380) صرفاً یک اتصالدهنده تزئینی نیست؛ بلکه قطعهای استراتژیک با رویکرد ارگونومی و ایمنی فیزیکی است که بار اصلی توزیع یکنواخت تنشهای دینامیکی را در شهربازیها به دوش میکشد. انتخاب درست گرید آلیاژی و آبکاری داکرومات کالیبره، عمر سازه را ارتقا داده و ریسک حوادث کارگاهی را به صفر میرساند. پلتفرم مهندسی و بازرگانی بولتیکال با درک حساسیت بالای خطوط تفریحی و سازههای ملی، انواع پیچهای کله قارچی آلنی ساده و واشردار را در گریدهای پرمقاومت همراه با تست سرتیفیکیتهای معتبر ابعادی تأمین مینماید. برای دریافت مشاوره فنی، استعلام قیمت عمده و هدایت تدارکات خود به مداری هوشمند، هماکنون به صفحه اصلی بولتیکال مراجعه فرمایید.
