پیچ خشکه چیست؟ بررسی گرید ۸.۸ و کاربردهای سازه‌ای

وقتی در نقشه، BOM یا لیست خرید پروژه عبارت «پیچ 8.8» نوشته شده است، جایگزین کردن آن با یک پیچ هم‌اندازه فقط به دلیل یکسان بودن قطر و طول می‌تواند عملکرد اتصال را تغییر دهد. دو پیچ ممکن است از نظر ظاهر تقریباً یکسان باشند، اما در مقاومت کششی، رفتار زیر پیش‌بار، کیفیت رزوه و عملکرد تحت بار نوسانی تفاوت جدی داشته باشند.

در بازار ایران به پیچ‌های فولادی پرمقاومت معمولاً پیچ خشکه گفته می‌شود و کلاس 8.8 یکی از رایج‌ترین کلاس‌های این خانواده است. با این حال، 8.8 نام فولاد یا آلیاژ نیست؛ این عدد کلاس مقاومتی یا Property Class پیچ را مشخص می‌کند.

در این راهنما بررسی می‌کنیم پیچ خشکه 8.8 از نظر خواص مکانیکی و متالورژی چه مفهومی دارد، اعداد روی گل پیچ چگونه خوانده می‌شوند، چه تفاوتی با DIN 933 و DIN 931 دارد، برای چه کاربردهایی مناسب است و هنگام خرید چه مشخصاتی باید کنترل شوند. اگر هدف شما بررسی و استعلام تنوع‌های قابل تأمین است، صفحه پیچ خشکه فولادی مسیر تجاری دقیق‌تری برای این موضوع است.

پیچ خشکه چیست؟ اصطلاح بازار برای پیچ فولادی پرمقاومت

«پیچ خشکه» یک استاندارد مستقل، نام آلیاژ یا نام یک روش تولید نیست. این اصطلاح در بازار ایران برای تفکیک پیچ‌های فولادی با مقاومت مکانیکی بالاتر از پیچ‌های عمومی کم‌مقاومت استفاده می‌شود.

برای مثال، کلاس‌های 4.6 و 5.6 در سطح پایین‌تری از مقاومت مکانیکی قرار دارند، در حالی که کلاس‌های 8.8، 10.9 و 12.9 در بسیاری از کاربردهای مهندسی به‌عنوان پیچ‌های پرمقاومت شناخته می‌شوند. اما بالا رفتن کلاس به این معنی نیست که همیشه باید قوی‌ترین پیچ موجود را انتخاب کرد؛ طراحی اتصال، مهره، واشر، روش نصب و شرایط سرویس نیز تعیین‌کننده‌اند.

نکته کلیدی: کلاس 8.8 درباره عملکرد مکانیکی پیچ صحبت می‌کند، نه درباره یک آنالیز شیمیایی ثابت. بنابراین عبارت‌هایی مانند «8.8 یعنی CK45» یا «تمام پیچ‌های 8.8 از یک فولاد مشخص ساخته می‌شوند» از نظر فنی دقیق نیستند.

متالورژی پیچ 8.8؛ جنس فولاد مهم است، اما کلاس مکانیکی مهم‌تر است

تولیدکننده باید ماده اولیه و فرآیند تولید را طوری انتخاب کند که محصول نهایی الزامات مکانیکی کلاس 8.8 را برآورده کند. در این خانواده می‌توان از فولادهای کربنی یا آلیاژی مناسب استفاده کرد و مسیر دقیق تولید می‌تواند با توجه به قطر، ماده اولیه و فرآیند کارخانه متفاوت باشد.

در تولید بسیاری از پیچ‌های پرمقاومت، عملیات حرارتی کنترل‌شده برای رسیدن به ترکیب مناسب استحکام و شکل‌پذیری اهمیت دارد. سخت‌کاری بدون کنترل کافی می‌تواند قطعه را ترد کند و عملیات حرارتی نامناسب نیز ممکن است باعث شود پیچ به خواص مورد انتظار کلاس خود نرسد.

به همین دلیل، عبارت 8.8 را نباید معادل یک «جنس فولاد» دانست. آنچه باید در محصول نهایی کنترل شود، تطابق خواص مکانیکی، ابعاد، رزوه، مارکینگ و سایر الزامات استاندارد با مشخصات سفارش است.

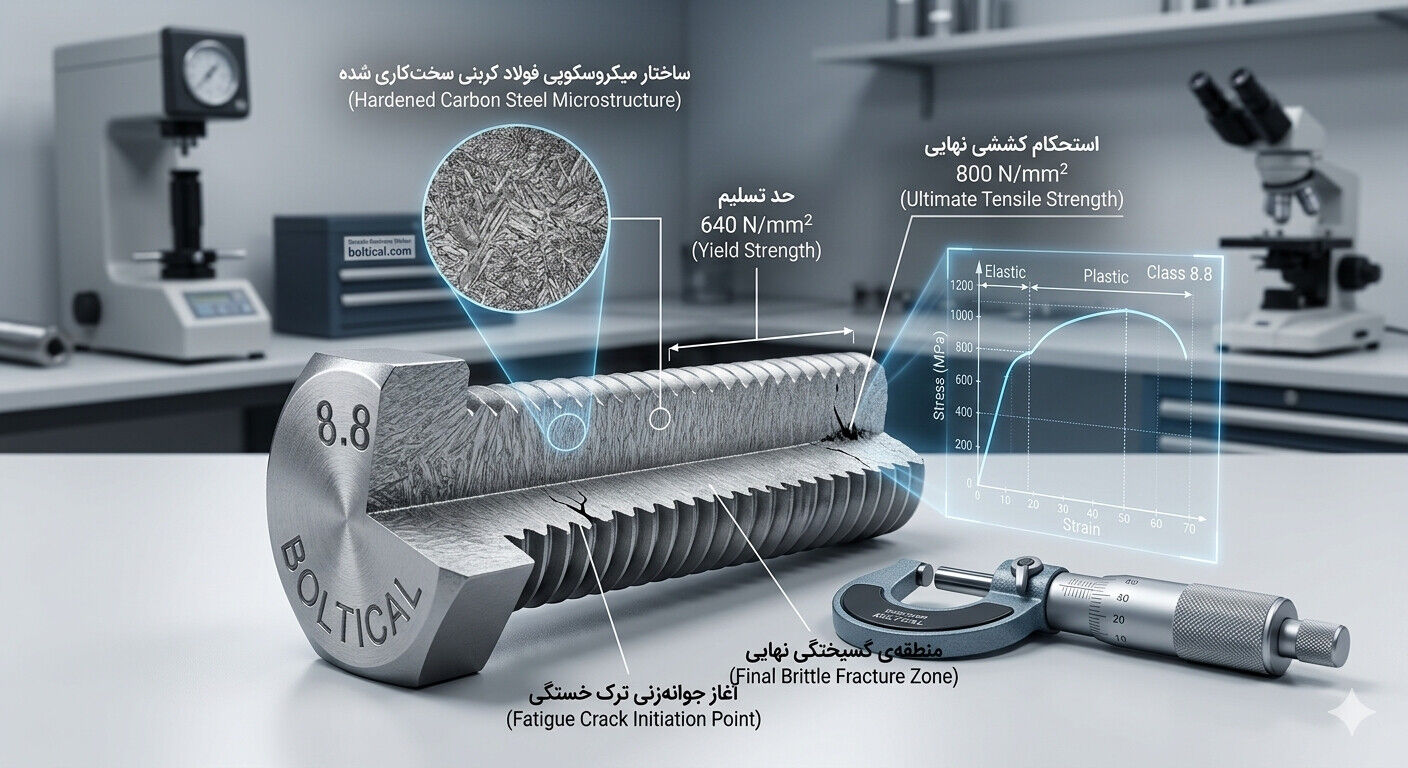

عدد 8.8 روی گل پیچ چه معنایی دارد؟

مرجع اصلی خواص مکانیکی پیچ‌ها، پیچ‌های رزوه‌دار و استادهای متریک فولادی در این سیستم ISO 898-1 است.

• عدد اول، 8: در منطق نام‌گذاری کلاس، با ضرب در 100 به مقاومت کششی اسمی 800 MPa می‌رسیم.
• عدد دوم، 8: نسبت مشخصه تسلیم به مقاومت کششی اسمی را نشان می‌دهد؛ در نتیجه منطق نام‌گذاری برای 8.8 مقدار اسمی 640 MPa را به دست می‌دهد.

این دو عدد برای فهم کد کلاس مفیدند، اما نباید مستقیماً به‌عنوان تنش مجاز طراحی استفاده شوند. مقادیر حداقل آزمون، Proof Load، سطح مؤثر کششی رزوه، قطر پیچ، ضرایب طراحی و استاندارد اتصال باید جداگانه کنترل شوند.

خلاصه: 8.8 سطح عملکرد مکانیکی پیچ را مشخص می‌کند؛ نه استاندارد ابعادی، نه پوشش و نه نام دقیق فولاد.

آیا پیچ 8.8 همان DIN 933 یا DIN 931 است؟

خیر. این دو مشخصه دو سؤال متفاوت را پاسخ می‌دهند. 8.8 کلاس مقاومتی است، در حالی که DIN 933 / ISO 4017 و DIN 931 / ISO 4014 به خانواده استانداردهای ابعادی پیچ شش‌گوش و وضعیت رزوه مربوط می‌شوند.

برای مثال، یک پیچ شش‌گوش تمام‌رزوه می‌تواند کلاس 8.8 داشته باشد و یک پیچ شش‌گوش نیم‌رزوه نیز می‌تواند همان کلاس مقاومتی را داشته باشد. اگر پروژه پیچ تمام‌رزوه می‌خواهد، صفحه پیچ شش‌گوش DIN 933 / ISO 4017 مرتبط است؛ برای پیچ نیم‌رزوه نیز باید مشخصات DIN 931 / ISO 4014 بررسی شود.

مقایسه کلاس‌های 5.6، 8.8، 10.9 و 12.9

افزایش کلاس مقاومتی معمولاً ظرفیت مکانیکی پیچ را بالا می‌برد، اما هم‌زمان حساسیت انتخاب مهره، پیش‌بار، پوشش و روش نصب نیز بیشتر می‌شود. بنابراین مقایسه کلاس‌ها فقط با عبارت «قوی‌تر» و «ضعیف‌تر» کافی نیست.

توجه: این جدول فقط منطق نام‌گذاری کلاس‌ها را توضیح می‌دهد. برای طراحی یا کنترل کیفیت باید حداقل خواص مکانیکی، Proof Stress، سختی، ازدیاد طول و سایر الزامات از جدول استاندارد مربوط استخراج شوند.

پیچ 8.8 در چه کاربردهایی استفاده می‌شود؟

کلاس 8.8 در بخش بزرگی از صنعت استفاده می‌شود، اما انتخاب نهایی باید بر اساس نقشه، بارگذاری، نوع اتصال، شرایط محیطی و روش نصب انجام شود.

سوله و اسکلت فلزی

پیچ‌های 8.8 در بسیاری از براکت‌ها، صفحات اتصال، تجهیزات نصب‌شده روی سازه و برخی اتصالات سازه‌ای کاربرد دارند. با این حال، پیچ عمومی 8.8 با مجموعه پیچ سازه‌ای تأییدشده یکسان نیست.

در یک اتصال سازه‌ای حساس، فقط کلاس پیچ مطرح نیست؛ استاندارد مجموعه پیچ و مهره، واشر، طول گیرش، سوراخ، وضعیت سطوح تماس و روش سفت‌کردن نیز بخشی از سیستم اتصال هستند. برای نمونه، استانداردهای سازه‌ای میان مجموعه‌های پیش‌بارگذاری‌شده و غیرپیش‌بارگذاری‌شده تفکیک قائل می‌شوند. بنابراین اگر نقشه پروژه یک سیستم سازه‌ای مشخص را الزام کرده است، پیچ عمومی 8.8 را نباید صرفاً بر اساس عدد روی گل پیچ جایگزین آن کرد.

برای بررسی محصولات و خانواده‌های مصرفی این حوزه، صفحه پیچ و مهره اسکلت فلزی مقصد مناسب‌تری است.

ماشین‌آلات و تجهیزات صنعتی

فریم ماشین‌آلات، گیربکس، پایه موتور، پمپ، تجهیزات انتقال قدرت و مجموعه‌های مونتاژی از کاربردهای متداول کلاس 8.8 هستند. در این تجهیزات، پیش‌بار درست اتصال و جلوگیری از شل‌شدن تحت لرزش می‌تواند به اندازه مقاومت خود پیچ اهمیت داشته باشد.

برای انتخاب بر اساس نوع تجهیز و شرایط سرویس می‌توانید صفحه پیچ و مهره ماشین‌سازی و تجهیزات صنعتی را بررسی کنید.

خودرو، ریلی و تجهیزات متحرک

کلاس 8.8 در بسیاری از اتصالات خودرو و تجهیزات متحرک نیز دیده می‌شود، اما برای اجزای ایمنی، سیستم تعلیق، موتور یا نقاط تحت بار چرخه‌ای نباید کلاس پیچ را بر اساس تجربه عمومی انتخاب کرد. مشخصات سازنده و طراحی اتصال تعیین‌کننده‌اند.

برای کاربردهای این حوزه، صفحه پیچ و مهره حمل‌ونقل، ریلی و خودروسازی ساختار مرتبط‌تری دارد.

چرا یک پیچ 8.8 ممکن است بشکند؟

عدد 8.8 به معنی شکست‌ناپذیر بودن پیچ نیست. در عمل، بسیاری از خرابی‌ها به انتخاب یا نصب نادرست اتصال مربوط‌اند و ممکن است قبل از رسیدن پیچ به ظرفیت کششی مورد انتظار رخ دهند.

• پیش‌بار نامناسب: اتصال بیش از حد شل یا بیش از حد سفت شده است.
• بارگذاری نوسانی: تغییر مکرر بار می‌تواند دامنه تنش پیچ را افزایش دهد و زمینه شکست خستگی را ایجاد کند.
• رزوه آسیب‌دیده: له‌شدگی، بریدگی یا کیفیت ضعیف رزوه تمرکز تنش ایجاد می‌کند.
• مهره نامتناسب: مهره با ظرفیت Proof Load ناکافی می‌تواند پیش از پیچ دچار خرابی رزوه شود.
• پوشش یا فرآیند سطحی نامناسب: بعضی فرآیندها در اتصال‌دهنده‌های پرمقاومت به کنترل دقیق ریسک تردی هیدروژنی نیاز دارند.
• شرایط سرویس نامناسب: دمای غیرمعمول، خوردگی، شوک، لرزش یا مواد شیمیایی ممکن است انتخاب دیگری را ضروری کند.

ISO 898-1 به‌تنهایی همه موضوعات طراحی اتصال را پوشش نمی‌دهد؛ برای مثال الزامات خوردگی، مقاومت خستگی، ظرفیت برشی و رابطه گشتاور با نیروی بست باید با استانداردها و روش‌های طراحی مرتبط بررسی شوند.

مهره مناسب برای پیچ خشکه 8.8 چیست؟

پیچ پرمقاومت باید با مهره‌ای استفاده شود که ظرفیت لازم برای مجموعه اتصال را داشته باشد. ISO 898-2 کلاس‌های مکانیکی مهره‌های فولادی متریک را تعریف می‌کند و برای پیچ 8.8، مهره کلاس 8 یکی از ترکیب‌های متعارف است.

با این حال، صرف تطابق عدد کلاس کافی نیست. نوع مهره، ارتفاع آن، استاندارد محصول، قطر و گام رزوه و الزامات سیستم اتصال نیز باید کنترل شوند. یک مهره کم‌مقاومت ممکن است قبل از رسیدن پیچ به ظرفیت مورد انتظار، با کنده‌شدن رزوه داخلی دچار خرابی شود.

پوشش پیچ 8.8؛ رنگ سیاه به معنی کلاس مقاومتی نیست

کلاس مقاومتی و پوشش دو مشخصه مستقل هستند. پیچ 8.8 می‌تواند بدون پوشش، فسفاته، آبکاری روی یا دارای سیستم پوششی دیگری باشد؛ به شرط آنکه فرآیند انتخاب‌شده با جنس، سختی، رزوه و شرایط سرویس قطعه سازگار باشد.

آبکاری الکترولیتی و تردی هیدروژنی

در بعضی فرآیندهای آماده‌سازی سطح و آبکاری الکترولیتی، احتمال جذب هیدروژن وجود دارد. در اتصال‌دهنده‌های پرمقاومت، کنترل این ریسک اهمیت بیشتری دارد. ISO 4042:2022 برای سیستم‌های آبکاری الکترولیتی اتصال‌دهنده‌ها الزامات و توصیه‌هایی برای کاهش ریسک تردی هیدروژنی ارائه می‌کند.

بنابراین نمی‌توان با یک حکم کلی گفت «هر پیچ 8.8 آبکاری‌شده مشکل دارد» یا برعکس «هر پوشش خاصی کاملاً بدون ریسک است». جنس، سختی، آماده‌سازی سطح، فرآیند پوشش و کنترل کیفیت باید کنار هم بررسی شوند.

پیچ 8.8 گالوانیزه گرم

گالوانیزه گرم برای اتصال‌دهنده‌های فولادی نیازمند کنترل ضخامت پوشش و تلرانس رزوه است. ISO 10684 الزامات مربوط به گالوانیزه گرم اتصال‌دهنده‌های رزوه‌دار را پوشش می‌دهد. اگر پروژه به پیچ گالوانیزه گرم نیاز دارد، صفحه پیچ گالوانیزه گرم برای بررسی تنوع‌های تجاری مرتبط است.

چطور پیچ 8.8 واقعی را از محصول نامطمئن تشخیص دهیم؟

رنگ مشکی یا ظاهر سخت و براق معیار تشخیص کلاس 8.8 نیست. در یک خرید فنی، هویت محصول باید از مجموعه‌ای از شواهد قابل ردیابی بررسی شود.

• مارکینگ: کلاس مقاومتی و علامت شناسایی تولیدکننده را بررسی کنید.
• استاندارد ابعادی: DIN، ISO یا استاندارد خواسته‌شده در نقشه باید مشخص باشد.
• قطر و گام رزوه: عبارت M20 بدون مشخص شدن گام، در همه سفارش‌ها کافی نیست.
• مهره و واشر: مجموعه اتصال باید از نظر کلاس، ابعاد و شرایط کار با هم سازگار باشد.
• پوشش: نوع پوشش را دقیق بنویسید؛ عبارت‌هایی مانند «سفید» یا «سیاه» برای سفارش مهندسی کافی نیستند.
• مدارک فنی: در پروژه‌های حساس، گواهی متریال، نتایج آزمون یا مدارک QC موردنیاز را از ابتدا در RFQ مشخص کنید.

برای استعلام پیچ خشکه 8.8 چه مشخصاتی لازم است؟

عبارت «پیچ خشکه M20» برای استعلام مهندسی ناقص است. هرچه مشخصات از ابتدا دقیق‌تر باشند، احتمال دریافت کالای نامتناسب و مقایسه اشتباه قیمت‌ها کمتر می‌شود.

1. نوع پیچ؛ شش‌گوش، آلن، فلنج‌دار یا فرم دیگر
2. استاندارد ابعادی؛ مانند DIN 933، DIN 931، ISO 4017 یا ISO 4014
3. کلاس مقاومتی؛ برای مثال 8.8
4. قطر و گام رزوه
5. طول پیچ
6. تمام‌رزوه یا نیم‌رزوه بودن
7. نوع پوشش و شرایط خوردگی محیط
8. مهره و واشر متناظر در صورت نیاز
9. تعداد، واحد خرید و مدارک فنی موردنیاز

قطر، طول، استاندارد، تیراژ، پوشش، تولیدکننده و الزامات تست و مدارک روی مبلغ نهایی استعلام اثر می‌گذارند؛ به همین دلیل مقایسه دو پیشنهاد فقط بر اساس «قیمت هر کیلو» می‌تواند گمراه‌کننده باشد. برای سفارش پروژه‌ای، راهنمای تنظیم RFQ خرید پیچ و مهره کمک می‌کند اطلاعات لازم از ابتدا کامل ارسال شوند.
برای خرید و مشاهده انواع محصولات دیگر وارد صفحه فروشگاه پیچ و مهره بولتیکال شوید .

سوالات متداول درباره پیچ خشکه 8.8

آیا هر پیچ سیاه‌رنگی خشکه 8.8 است؟

خیر. رنگ سطح معیار قابل اتکایی برای تشخیص کلاس مکانیکی نیست. مارکینگ، استاندارد محصول و در پروژه‌های حساس مدارک یا آزمون مکانیکی اهمیت دارند.

پیچ 8.8 قوی‌تر است یا 10.9؟

10.9 کلاس مقاومتی بالاتری دارد، اما لزوماً برای هر اتصال انتخاب بهتری نیست. طراحی اتصال، پیش‌بار، مهره، پوشش و شرایط سرویس باید با کلاس انتخابی هماهنگ باشند.

آیا پیچ 8.8 برای اسکلت فلزی مناسب است؟

در برخی کاربردهای سازه‌ای از کلاس 8.8 استفاده می‌شود، اما پیچ عمومی 8.8 را نباید بدون بررسی نقشه و استاندارد سیستم به جای مجموعه پیچ سازه‌ای مشخص‌شده قرار داد. نوع مهره، واشر و روش نصب نیز بخشی از مشخصات اتصال هستند.

برای پیچ 8.8 چه مهره‌ای استفاده می‌شود؟

مهره کلاس 8 یکی از جفت‌های متعارف برای پیچ کلاس 8.8 است، اما استاندارد و فرم مهره و الزامات اتصال باید جداگانه بررسی شوند.

آیا پیچ 8.8 را می‌توان گالوانیزه گرم کرد؟

بله، در صورت استفاده از فرآیند مناسب و کنترل رزوه و ضخامت پوشش. انتخاب پیچ و مهره گالوانیزه باید به‌صورت یک مجموعه هماهنگ انجام شود تا پوشش باعث مشکل در درگیری رزوه نشود.

آیا Class 8.8 همان SAE Grade 8 است؟

خیر. Class 8.8 متعلق به سیستم کلاس‌بندی متریک است و SAE Grade 8 به سیستم دیگری تعلق دارد. این دو را نباید صرفاً به دلیل شباهت عددی معادل فرض کرد.

جمع‌بندی؛ 8.8 فقط یکی از مشخصات پیچ است

پیچ خشکه 8.8 در بازار ایران نام رایجی برای پیچ فولادی پرمقاومت کلاس 8.8 است. این کلاس سطح مشخصی از خواص مکانیکی را تعریف می‌کند، اما به‌تنهایی درباره استاندارد ابعادی، نوع فولاد، پوشش یا مناسب بودن پیچ برای یک اتصال مشخص تصمیم نمی‌گیرد.

برای انتخاب درست باید حداقل استاندارد پیچ، کلاس مقاومتی، قطر و گام رزوه، طول، پوشش و مجموعه مهره و واشر را کنار هم بررسی کرد. در اتصالات سازه‌ای و ماشین‌آلات حساس، روش نصب و پیش‌بار نیز بخشی از تصمیم مهندسی هستند.

اگر هدف شما خرید و مقایسه تنوع‌های قابل تأمین است، ابتدا نوع و استاندارد پیچ پروژه را مشخص کنید و سپس کلاس 8.8 را به‌عنوان یکی از مشخصات فنی سفارش در نظر بگیرید. برای ورود مستقیم به مسیر خرید نیز می‌توانید صفحه پیچ خشکه فولادی بولتیکال را بررسی کنید.
