در ساختار پیچیده بدنه و شاسی خودروهای مدرن، اتصالات رزوهای صلب نقشی حیاتی در حفظ ایمنی غیرفعال (Passive Safety) و استحکام پیچشی سازه ایفا میکنند. جاهایی از خودرو که دسترسی دوطرفه برای بستن مهرههای معمولی وجود ندارد یا اتصالات تحت ارتعاشات شدید فرکانس بالا قرار دارند، مهندسان مکانیک به سراغ یک راهکار کلیدی میروند: مهره جوشی. این قطعات که در دسته متفاوتی از انواع مهره و کاربرد هر کدام در صنعت بررسی میشوند، به صورت دائمی بر روی ورقهای نازک بدنه یا مقاطع هیدروفرمینگ شاسی تثبیت میگردند تا فرآیند مونتاژ قطعات بعدی با سرعت بالا و توسط رباتها انجام شود.
مکانیزم عملکرد و متالورژی مهره جوشی در خطوط تولید خودرو
مهره جوشی (Weld Nut) بر خلاف مهرههای ششگوش استاندارد، برای تحمل فرآیندهای حرارتی ناشی از جوشکاری زایدهای (Projection Welding) یا جوشکاری قوس الکتریکی طراحی شده است. بدنه این مهرهها دارای برجستگیهای کوچکی به نام «زایده یا پروجکشن» است. هنگام اعمال جریان الکتریکی بالا و فشار مکانیکی در دستگاه جوش مقاومتی، تمرکز جریان در این نقاط مینیاتوری باعث ذوب موضعی زایدهها و اتصال کامل مهره به سطح ورق فولادی در کسری از ثانیه میشود.
از نظر متالورژیکی، گرید مهره جوشی باید حاوی کربن کنترلشده (معمولاً کمتر از 0.25 درصد) باشد. کربن بالا در ساختار فولاد، در حین سرمایش سریع پس از جوشکاری، فاز ترد مارتنزیتی ایجاد میکند که منجر به شکست ترد اتصال تحت بارهای ضربهای تصادفات میشود. به همین دلیل، در مستندات مهندسی اتصالات خودرو، استفاده از فولادهای کمکربن با قابلیت جوشپذیری عالی (Welding Suitability) الزامی است.
انواع مهره جوشی؛ تقابل هندسه چهارگوش و ششگوش در استانداردهای DIN
در صنایع خودرویی و ساخت شاسیهای فلزی سنگین، دو هندسه استاندارد بیشترین سهم مصرف را دارند که هر کدام بر اساس سیستم ابعادی مشخصی تبیین شدهاند:
۱. مهره جوشی چهارگوش (DIN 928)
این مهره دارای چهار زایده در گوشههای خود است. هندسه چهارگوش به سیستمهای تغذیه اتوماتیک رباتیک اجازه میدهد تا مهره را به راحتی جهتدهی کرده و روی نازل جوش قرار دهند. لبههای پهنتر این قطعه، گشتاورهای ترمزی بالایی را در برابر چرخش (Spin-out) حین بستن پیچ با ابزارهای پنوماتیک یا هیدرولیک تحمل میکنند.
۲. مهره جوشی ششگوش (DIN 929)
این ساختار دارای سه زایده متقارن است. مزیت اصلی هندسه DIN 929، امکان استفاده از آن در فضاهای محدود بدنه (مانند ستونهای A و B خودرو) است که فضای کافی برای چرخش یا استقرار مهره چهارگوش وجود ندارد. ساختار سه نقطهای جوش، پایداری ایده آلی را روی ورقهای ناهموار فراهم میسازد.
مهندسان طراح میتوانند برای ارزیابی ابعادی دقیق و گامهای رزوه، استاندارد بینالمللی ISO 21670 را به عنوان مرجع بالادستی مهرههای جوشی فلنجدار مطالعه کنند. برای بررسی دقیق ابعاد، جدول زیر مشخصات کلیدی این دو استاندارد پرکاربرد را نشان میدهد:
| استاندارد / هندسه | سایزهای متداول خودرویی | تعداد زایدههای جوش | بخش تمرکز تنش | توصیه کاربردی بولتیکال |
|---|---|---|---|---|
| DIN 928 (چهارگوش) | M5 تا M16 | 4 زایده در گوشهها | بالا (زوایای قائم) | مناسب برای ورقهای کفی خودرو و اکسلها به دلیل مقاومت گشتاوری بالا |
| DIN 929 (ششگوش) | M3 تا M16 | 3 زایده متقارن | توزیع یکنواخت | ایدهآل برای فضاهای تنگ بدنه، گلگیرها و سازههای محفظه موتور |
اگر برای خط تولید یا کارگاه قالبسازی خود به دنبال سایزهای دقیق این قطعات هستید، میتوانید جهت تامین فنی و یکپارچه به صفحه مشاهده دسته مهره جوشی و استعلام قیمت عمده در پلتفرم بولتیکال مراجعه فرمایید.
کاربردهای استراتژیک در بدنه (Body in White) و شاسی خودرو

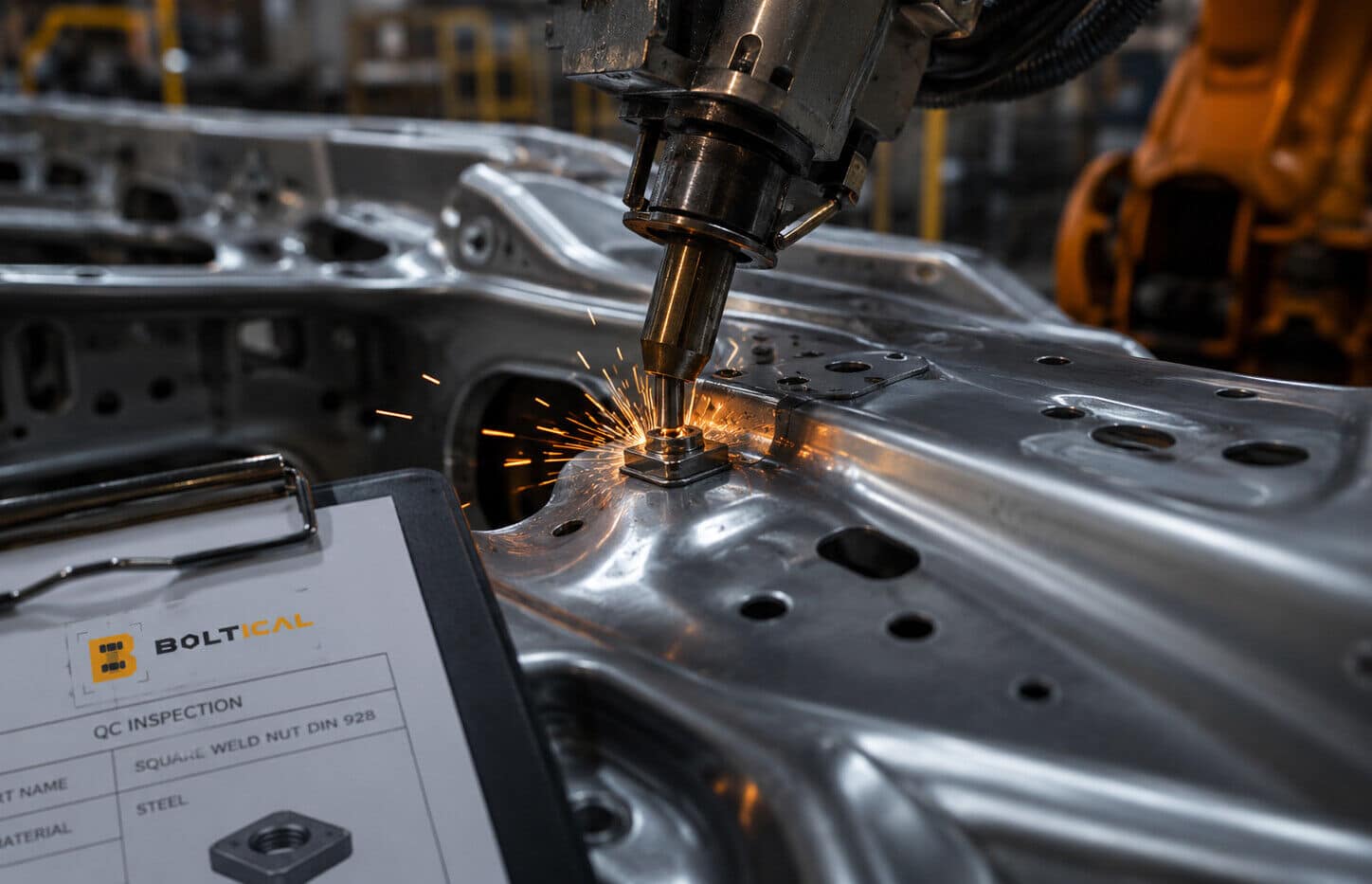

در کارخانجات خودروسازی، بخش بدنه خام یا BIW جایی است که هزاران مهره جوشی در جکهای جوش رباتیک مونتاژ میشوند. مهمترین نقاط کاربرد عبارتند از:
- محل اتصال صندلیها به کف خودرو: بارهای دینامیکی ناشی از وزن سرنشین و شتابهای ناگهانی مستقیماً به رزوههای مهره جوشی کف کابین منتقل میشوند.
- نقاط اتصال سیستم تعلیق و کمکفنرها: این بخشها تحت بارهای خستگی شدید قرار دارند. ترکیب این قطعات با پیچ و مهرههای گرید خودرویی با استحکام بالا، ایمنی شاسی را تضمین میکند.
- سینی موتور و قطعات تقویتی شاسی: جایی که ضربات ناشی از دستاندازهای جاده به صورت مداوم به اتصالات ضربه میزنند.
تحلیل عیوب و خطاهای مهلک در اجرای جوشکاری مهره جوشی
بسیاری از ناظران QC در صنایع قطعهسازی ایران با چالش شکست یا بریدن اتصالات جوشی مواجه هستند. ریشه این مشکلات معمولاً در عدم درک رفتارهای مکانیکی متالورژی جوش است:
۱. پاشش جوش به داخل رزوه (Weld Spatter)
اگر تنظیمات جریان دستگاه جوش مقاومتی (آمپراژ و زمان چرخه) کالیبره نباشد، ذرات مذاب فولاد به داخل گامهای رزوه مهره نفوذ کرده و منجمد میشوند. این امر در مرحله مونتاژ نهایی باعث گریپاژ پیچ، دفرمه شدن رزوه و در نهایت شکست خستگی سیستم اتصال میگردد. طبق توصیه انجمن جوشکاری آمریکا (AWS)، استفاده از پینهای سرامیکی متمرکزکننده در فیکسچرهای جوش میتواند پاشش مذاب را به حداقل برساند.
۲. تغییر فرم حرارتی رزوه (Thermal Distortion)
حرارت بیش از حد در زمان جوشکاری قوس یا مقاوتی، ساختار استوانهای رزوهها را بیضیشکل میکند. در این حالت پیچ به سختی وارد مهره شده و گشتاور سفتکاری (Torque) کاذب ایجاد میکند؛ اپراتور تصور میکند پیچ سفت شده است، در حالی که اتصال هنوز پیشبار (Preload) لازم را دریافت نکرده است. این پدیده یکی از عوامل اصلی شکست است که در مقاله تحلیل شکست خستگی و تنش اتصالات به تفصیل بررسی شده است.
چکلیست مهندسی خرید مهره جوشی برای صنایع ایران
در بازار ایران، خرید قطعات استاندارد خودرویی چالشهای خاص خود را دارد. برای جلوگیری از خطاهای تدارکاتی، چکلیست زیر را در زمان استعلام لحاظ کنید:
- عدم خرید مهرههای آبکاری شده برای جوشکاری مستقیم: پوششهای گالوانیزه سرد یا گرم به شدت فرآیند جوشکاری را مختل میکنند. پوشش روی (Zinc) در دمای جوشکاری تبخیر شده و باعث ایجاد تخلخل گاز و تردی هیدروژنی در حوضچه مذاب میشود. مهره جوشی باید به صورت خودرنگ و چرب (Plain) جوش داده شده و سپس کل سازه بدنه وارد فرآیند پوششدهی الکتروفورز (ED) یا رنگآمیزی شود.
- الزام دریافت گواهی متریال (MTR): آنالیز شیمیایی فولاد مهره باید تطابق کامل با استانداردهای کربن معادل (CE) جهت تضمین عدم ترکخوردگی هیدروژنی داشته باشد.
- کنترل هندسه زایدهها: در نمونههای کارگاهی و تقلبی، ارتفاع زایدههای جوش یکنواخت نیست که این امر موجب جوشکاری ناقص (Cold Weld) در برخی گوشهها و جدا شدن مهره تحت بار رزوهکاری میشود.
پرسشهای متداول (FAQ)
۱. آیا میتوان مهرههای ششگوش معمولی را با جوشکاری دور تا دور، به مهره جوشی تبدیل کرد؟
خیر. مهرههای معمولی (مانند DIN 934) حاوی عناصری هستند که برای جوشپذیری طراحی نشدهاند. جوشکاری دور تا دور آنها حرارت عظیمی ایجاد میکند که سبب دفرمه شدن کامل رزوهها و از بین رفتن خواص مکانیکی (ترد شدن) مهره میشود.
۲. چرا مهرههای جوشی در خط مونتاژ پس از بستن پیچ با ایمپکت رنچ کنده میشوند؟
این عیب ناشی از “جوش سرد” یا نفوذ ناقص زایدهها در ورق به دلیل آمپراژ پایین یا فشار ناکافی فکهای دستگاه جوش است. زایدهها باید کاملاً در ورق مستهلک و ذوب شوند تا استحکام برشی لازم تامین گردد.
۳. برای ورقهای بسیار نازک خودرویی (زیر ۰.۸ میلیمتر) مهره جوشی مناسبتر است یا مهره پرچی؟
برای ورقهای فوقالعاده نازک که حرارت جوشکاری ممکن است سبب سوختگی و سوراخ شدن ورق شود، استفاده از مهرههای پرچی راهکار مهندسی ایمنتری است، مگر آنکه از سیستمهای پیشرفته جوشکاری خازنی (CD Stud Welding) استفاده شود.
