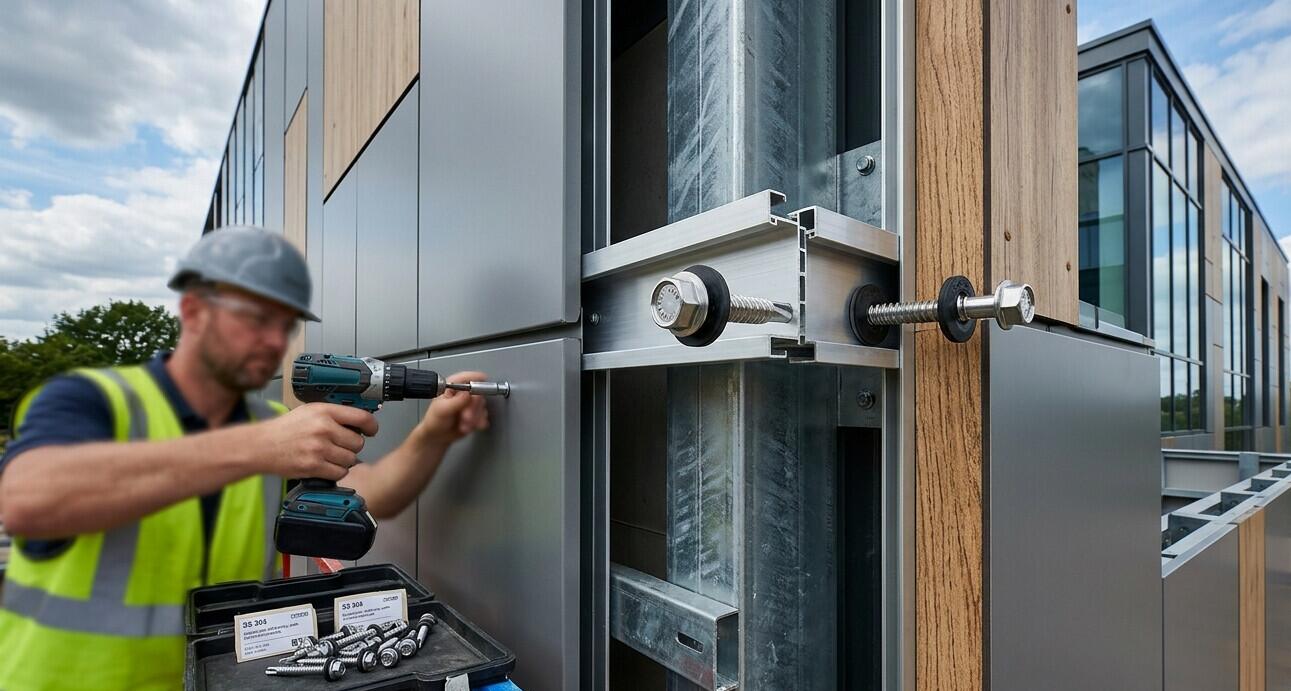

راهنمای انتخاب پیچ برای نمای ساختمان؛ تحلیل فنی نمای خشک و کامپوزیت

برای نمای ساختمان نمی‌توان یک پیچ را به‌عنوان «بهترین گزینه» برای همه اتصال‌ها معرفی کرد. پیچ مناسب اتصال پنل کامپوزیت به زیرسازی با پیچ اتصال براکت، پیچ زیرسازی فولادی یا انکر نمای خشک سنگ و سرامیک یکسان نیست.

انتخاب درست از یک سؤال ساده شروع می‌شود: این اتصال دقیقاً چه دو قطعه‌ای را به هم وصل می‌کند؟ بعد از آن باید جنس زیرسازی، ضخامت واقعی قطعات، شرایط خوردگی، ظرفیت سوراخ‌کاری پیچ، آب‌بندی و امکان حرکت حرارتی را بررسی کرد.

اگر برای خرید پروژه‌ای دنبال نقطه شروع هستید، لندینگ پیچ و مهره صنایع ساختمانی و سازه‌ای خانواده‌های مرتبط را یکجا نشان می‌دهد؛ اما برای انتخاب نهایی پیچ نما باید مشخصات خود اتصال را مبنا قرار دهید.

پاسخ سریع؛ برای هر بخش نما چه نوع اتصالی را بررسی کنیم؟

این جدول برای انتخاب اولیه است. دیتیل اجرایی یا تأییدیه سیستم نما همیشه بر انتخاب عمومی بازار اولویت دارد.

در نمای کامپوزیت، اول زیرسازی را ببینید نه طول پیچ را

یکی از خطاهای رایج در خرید پیچ نمای کامپوزیت این است که سفارش با عبارتی مثل «پیچ سرمته 5.5×25» شروع می‌شود. این اطلاعات برای انتخاب مهندسی کافی نیست؛ چون هنوز نمی‌دانیم پیچ باید از چه ضخامتی عبور کند و در چه متریالی رزوه ایجاد کند.

اگر اتصال روی ورق یا پروفیل فولادی انجام می‌شود، خانواده پیچ‌های خودکار و سرمته‌ای نقطه شروع مناسبی برای بررسی است. برای فرم شش‌گوش فلنج‌دار مخصوص ورق نیز می‌توانید پیچ سرمته شش‌گوش فلنج‌دار فولادی برای ورق را ببینید.

ظرفیت مته مهم‌تر از ظاهر پیچ است

دو پیچ با قطر و طول یکسان می‌توانند ظرفیت سوراخ‌کاری متفاوتی داشته باشند. اگر نوک مته برای ضخامت واقعی فولاد طراحی نشده باشد، پیچ مدت بیشتری درگیر سوراخ‌کاری می‌ماند، حرارت بالا می‌رود و احتمال کند شدن نوک یا شکست پیچ افزایش پیدا می‌کند.

پس در RFQ فقط سایز پیچ را ننویسید. ضخامت هر قطعه و مجموع ضخامت اتصال را هم اعلام کنید. این اطلاعات برای انتخاب نوک مته، طول مناسب و مقدار درگیری رزوه ضروری‌اند.

DIN 7504 برای پیچ سرمته نما؛ اصطلاح بازار را با استاندارد جاری اشتباه نگیرید

نام DIN 7504 هنوز در بازار ایران برای پیچ‌های سرمته‌ای بسیار رایج است. با این حال نسخه DIN 7504:1995-09 امروز در DIN Media به‌عنوان استاندارد Withdrawn نمایش داده می‌شود و فرم‌های مختلف آن با استانداردهای ISO جدیدتر پوشش داده شده‌اند.

برای مثال ISO 15480:2019 مشخصات پیچ سرمته‌ای فولادی با سر شش‌گوش واشردار و رزوه tapping screw را تعریف می‌کند. بنابراین در گفت‌وگوی بازار ممکن است همچنان نام DIN 7504 شنیده شود، اما در سفارش فنی بهتر است فرم دقیق پیچ و استاندارد جاری نوشته شوند.

برای خرید: «DIN 7504، سایز 5.5×25» هنوز مشخصات کاملی نیست. نوع سر، متریال، پوشش و ظرفیت سوراخ‌کاری موردنیاز را هم مشخص کنید.

پیچ استیل 304 یا 316 برای نما؛ انتخاب را با محیط پروژه انجام دهید

در نمای خارجی، مقاومت خوردگی فقط یک ویژگی جانبی نیست. رطوبت، آلودگی صنعتی، شوری هوابرد، نقاط تجمع آب و تماس پیچ با آلومینیوم می‌توانند مستقیماً روی عمر اتصال اثر بگذارند.

در بازار، خانواده A2 معمولاً در کنار 304 و A4 در کنار 316 معرفی می‌شود. با این حال ISO 3506-1 برای اتصال‌دهنده‌های استنلس، گرید و Property Class را به‌صورت مستقل تعریف می‌کند؛ بنابراین A2 و 304 یا A4 و 316 را نباید بدون بررسی مشخصات واقعی محصول معادل مطلق دانست. برای جزئیات استانداردی می‌توانید ISO 3506-1:2020 را ببینید.

برای بررسی محصولات این دو خانواده، صفحات پیچ استیل 304-A2 و پیچ استیل 316-A4 مسیرهای تجاری دقیق‌تری هستند.

خوردگی گالوانیک در زیرسازی آلومینیومی را دست‌کم نگیرید

انتخاب پیچ استنلس به‌تنهایی مشکل خوردگی را حل نمی‌کند. اگر پیچ، واشر یا براکت از فلزی متفاوت با زیرسازی آلومینیومی باشد و رطوبت در محل اتصال باقی بماند، شرایط خوردگی گالوانیک می‌تواند شکل بگیرد.

در این وضعیت باید نوع فلزها، نسبت سطح تماس، امکان تخلیه آب، مواد جداکننده و سیستم پوشش را هم بررسی کرد. برای مقایسه اولیه پوشش‌های متداول، مقاله روش‌های پوشش و آبکاری پیچ و مهره مکمل مناسبی برای این بخش است.

واشر EPDM در پیچ نما چه زمانی واقعاً لازم است؟

EPDM بیشتر زمانی مطرح می‌شود که اتصال از سطحی عبور کند که در معرض باران یا آب قرار دارد و دیتیل پروژه به آب‌بندی اطراف پیچ نیاز داشته باشد. در این حالت واشر فلزی همراه با لایه EPDM می‌تواند هم سطح اتکا را افزایش دهد و هم مسیر نفوذ آب را محدود کند.

اما این به معنی الزام EPDM برای تمام پیچ‌های نما نیست. بسیاری از اتصال‌های داخلی یا مخفی بر اساس سیستم سازنده بدون واشر آب‌بندی اجرا می‌شوند. اگر پروژه به واشر نیاز دارد، دسته واشرهای صنعتی برای بررسی خانواده‌های مختلف مفید است.

بیش‌ازحد سفت کردن، EPDM را خراب می‌کند

فشار زیاد می‌تواند EPDM را از زیر واشر بیرون بزند یا بیش از حد فشرده کند. در ورق نازک حتی ممکن است رزوه ایجادشده در زیرسازی آسیب ببیند. از طرف دیگر، نیروی بست کم نیز می‌تواند باعث لقی یا آب‌بندی ضعیف شود.

بنابراین تنظیم پیچ‌بند، سرعت نصب و فشار اپراتور باید با دیتاشیت پیچ و دستورالعمل سیستم نما هماهنگ باشند؛ «تا جایی که سفت شود» روش نصب مهندسی نیست.

نمای خشک سنگ و سرامیک؛ اینجا موضوع فقط پیچ نیست

در نمای خشک سنگ و سرامیک، اتصال معمولاً بخشی از یک سیستم شامل کلیپس، براکت، ریل و انکر است. در این سیستم‌ها یک پیچ سرمته‌ای عمومی نمی‌تواند بدون بررسی جای انکر یا اتصال طراحی‌شده را بگیرد.

نوع مصالح پایه، وزن و ابعاد پوشش نما، فاصله از لبه، هندسه سوراخ و ظرفیت خود انکر روی انتخاب اثر دارند. برای آشنایی با خانواده‌های مهار می‌توانید دسته انکر و رول بولت را ببینید. مقاله محاسبه ظرفیت باربری انکربولت نیز برای شناخت منطق حالت‌های شکست مفید است.

چه پیچ‌هایی را برای نما نباید فقط با ظاهر انتخاب کرد؟

• پیچ شیروانی فقط به دلیل داشتن EPDM: داشتن واشر آب‌بندی به معنی مناسب بودن پیچ برای زیرسازی نما نیست.
• پیچ سرمته با ظرفیت مته نامشخص: قطر و طول یکسان، ظرفیت سوراخ‌کاری یکسان را تضمین نمی‌کند.
• پیچ استیل بدون مشخص بودن گرید: عبارت «استیل» برای پروژه ساحلی یا خورنده کافی نیست.
• پیچ گالوانیزه صرفاً بر اساس رنگ نقره‌ای: نوع پوشش و ضخامت آن باید مشخص باشد.
• پیچ عمومی به جای انکر سیستم نمای خشک: اتصال محاسبه‌شده را نمی‌توان با محصول ظاهراً مشابه جایگزین کرد.

ظرفیت اتصال پیچ نما فقط مقاومت خود پیچ نیست

ممکن است پیچ از نظر کششی قوی باشد، اما اتصال زودتر از ناحیه دیگری خراب شود. در اتصالات ورق و پروفیل باید چند حالت شکست را کنار هم دید:

• کشش پیچ؛
• برش پیچ؛
• Pull-out: بیرون کشیده شدن رزوه از زیرسازی؛
• Pull-over: عبور سر پیچ یا واشر از ورق متصل‌شونده؛
• بار ترکیبی کشش و برش؛
• ظرفیت واقعی ورق یا پروفیل زیرسازی؛
• فاصله پیچ از لبه و فاصله بین پیچ‌ها.

به همین دلیل استفاده از عبارت‌هایی مثل «این پیچ خیلی قوی است» برای انتخاب نما کافی نیست. ظرفیت اتصال نتیجه رفتار کل مجموعه است، نه فقط مقاومت فولاد پیچ.

خطاهای رایج نصب پیچ نمای کامپوزیت

• خرید فقط بر اساس قطر و طول بدون اعلام ضخامت زیرسازی؛
• ظرفیت مته کمتر از ضخامت فولاد؛
• دور بسیار بالای پیچ‌بند و داغ شدن نوک مته؛
• فشار بیش از اندازه هنگام شروع سوراخ‌کاری؛
• بیش‌ازحد سفت کردن پیچ و تخریب رزوه یا واشر؛
• جایگزینی پیچ مشابه بازار بدون مقایسه دیتاشیت؛
• نادیده گرفتن حرکت حرارتی زیرسازی آلومینیومی؛
• بی‌توجهی به خوردگی گالوانیک و مسیر تخلیه آب.

چرا پیچ سرمته‌ای هنگام نصب می‌شکند؟

شکستن پیچ همیشه به معنی بی‌کیفیت بودن آن نیست. اگر نوک مته برای ضخامت واقعی فولاد مناسب نباشد، پیچ باید زمان بیشتری برای سوراخ‌کاری صرف کند و تنش پیچشی و حرارت افزایش پیدا می‌کنند.

زاویه کج نصب، دور نامناسب، فشار زیاد و ابزار نامتناسب نیز می‌توانند علت باشند. البته کیفیت متالورژیکی، سختی نوک مته و عملیات حرارتی خود پیچ هم باید در کنترل کیفیت محصول بررسی شوند.

چک‌لیست استعلام پیچ نمای ساختمان

برای استعلام حرفه‌ای، فقط نام «پیچ نما» یا یک سایز را ارسال نکنید. حداقل این اطلاعات را در RFQ بنویسید:

1. محل دقیق مصرف و دو قطعه‌ای که به هم متصل می‌شوند؛
2. جنس زیرسازی؛ فولاد، آلومینیوم یا متریال دیگر؛
3. ضخامت هر قطعه و مجموع ضخامت اتصال؛
4. نوع پیچ یا انکر موردنظر؛
5. نوع سر پیچ؛ شش‌گوش، تخت، عدسی یا فرم خاص؛
6. قطر و طول؛
7. ظرفیت سوراخ‌کاری موردنیاز؛
8. متریال یا پوشش؛
9. شرایط محیطی پروژه؛ شهری، صنعتی، مرطوب یا ساحلی؛
10. نیاز یا عدم نیاز به واشر آب‌بندی؛
11. نقشه، دیتیل یا Specification پروژه در صورت وجود.

اگر خرید به‌صورت عمده یا پروژه‌ای انجام می‌شود، راهنمای تنظیم RFQ خرید پیچ و مهره کمک می‌کند اطلاعات فنی را قبل از استعلام کامل کنید.

سوالات متداول درباره پیچ نمای ساختمان

برای نمای کامپوزیت چه پیچی مناسب است؟

بستگی به محل اتصال دارد. برای اتصال به زیرسازی فلزی، پیچ سرمته‌ای یا اتصال تعریف‌شده در سیستم نما قابل بررسی است؛ اما باید ظرفیت مته، ضخامت زیرسازی، جنس پیچ و جزئیات حرکت حرارتی با پروژه هماهنگ باشند.

پیچ استیل 304 بهتر است یا 316؟

برای بسیاری از محیط‌های شهری خانواده A2/304 قابل بررسی است. در محیط‌های ساحلی یا دارای کلرید، خانواده A4/316 معمولاً مقاومت خوردگی بیشتری دارد. تماس با آلومینیوم و شرایط واقعی آب‌ماندگی نیز باید بررسی شوند.

آیا همه پیچ‌های نمای کامپوزیت باید واشر EPDM داشته باشند؟

خیر. EPDM زمانی اهمیت دارد که دیتیل اتصال به آب‌بندی نیاز داشته باشد. بعضی اتصال‌های داخلی و مخفی نما بدون واشر آب‌بندی طراحی می‌شوند.

چرا پیچ سرمته روی ورق جلو نمی‌رود؟

اول ظرفیت سوراخ‌کاری نوک مته را با ضخامت واقعی ورق مقایسه کنید. دور ابزار، فشار نصب، زاویه پیچ و وضعیت نوک مته نیز باید بررسی شوند.

آیا پیچ شیروانی برای نمای کامپوزیت مناسب است؟

صرف داشتن سر شش‌گوش و واشر EPDM کافی نیست. اگر ظرفیت مته، فرم سر، متریال و دیتیل نصب با سیستم نما تطابق نداشته باشند، پیچ شیروانی نمی‌تواند به‌صورت عمومی جای پیچ تعریف‌شده برای نما استفاده شود.

آیا پیچ عمومی را می‌توان جای انکر نمای خشک استفاده کرد؟

خیر، مگر اینکه سیستم طراحی و مستندات فنی چنین جایگزینی را تأیید کنند. در نمای خشک، انکر و کلیپس بخشی از مسیر انتقال بار هستند و انتخاب آن‌ها باید بر اساس سیستم نصب انجام شود.

جمع‌بندی؛ سایز پیچ آخرین مرحله انتخاب است

برای انتخاب پیچ نمای ساختمان ابتدا نوع اتصال را مشخص کنید، سپس جنس و ضخامت زیرسازی، شرایط خوردگی، ظرفیت مته، آب‌بندی و حرکت حرارتی را بررسی کنید. بعد از این مراحل می‌توان درباره قطر، طول و فرم پیچ تصمیم گرفت.

در نمای کامپوزیت، پیچ سرمته‌ای می‌تواند انتخاب مناسبی باشد؛ اما فقط زمانی که ظرفیت سوراخ‌کاری، متریال و روش نصب با اتصال واقعی پروژه هماهنگ باشند. در نمای خشک سنگ و سرامیک نیز باید انکر و کلیپس را به‌عنوان اجزای سیستم مهندسی‌شده دید، نه یک قطعه مستقل.
