رول بولت در مهندسی سازه و ساختوساز، قطعات فلزی مانند بیسپلیت، شاسی ماشینآلات و ساپورتهای تاسیساتی را به بتن، مصالح بنایی یا سنگ متصل میکند. بتن پس از گیرش نهایی، رزوهکاری مستقیم را نمیپذیرد؛ به همین دلیل مجریان از انکر مکانیکی (Mechanical Anchor) یا همان رول بولت استفاده میکنند. در این مقاله مرجع از مجله مهندسی بولتیکال، ساختار مکانیکی، انواع، فرمول انتخاب سایز مته و مراحل نصب این قطعه را بررسی میکنیم.
رول بولت چیست و چگونه کار میکند؟
رول بولت یک اتصالدهنده ترکیبی فولادی است و بر پایه مکانیزم اصطکاک و انبساط (Expansion & Friction) عمل میکند. این قطعه برخلاف اتصالات رزوهای معمولی، نیروی نگهدارنده را از باز شدن غلاف چاکدار در داخل سوراخ بتن به دست میآورد. غلاف پس از باز شدن، به دیواره سوراخ فشار وارد میکند و اتصال را در جای خود نگه میدارد.
کالبدشکافی قطعات یک انکر مکانیکی استاندارد:
یک ست انکر مکانیکی معمولاً چهار قطعه کلیدی دارد:
- پیچ مخروطی (بولت): ساقهای رزوهشده که انتهای آن را به شکل گوه یا مخروط میتراشند.
- غلاف انبساطی (پروانه یا چاکدار): استوانهای فلزی و حالتپذیر که دور ساقه پیچ قرار میگیرد و با بتن درگیر میشود.
- واشر تخت و فنری: بار مهاربندی را یکنواختتر پخش میکند و احتمال شلشدن اتصال در برابر ارتعاش را کاهش میدهد.
- مهره ششگوش: گشتاور بستن (Torque) را به ساقه منتقل میکند و ساقه مخروطی را به سمت بیرون میکشد.
وقتی نصاب مهره را میچرخاند، ساقه مخروطی به سمت بالا حرکت میکند. این حرکت، غلاف چاکدار را باز میکند و فشار جانبی به دیواره بتن وارد میکند. هرچه نصاب مهره را مطابق گشتاور مجاز سفتتر کند، غلاف تماس محکمتری با بتن ایجاد میکند.
انواع انکر مکانیکی؛ دستهبندی بر اساس ساختار و کاربرد صنعتی
تولیدکنندگان این قطعات را بر اساس نوع بارگذاری، جنس بستر کاشت و شرایط نصب در مدلهای مختلف عرضه میکنند. شناخت این مدلها به خریدار کمک میکند انتخاب دقیقتری برای پروژه داشته باشد.
۱. رول بولت غلافی (Sleeve Anchor)
رول بولت غلافی در مصارف عمومی و نیمهصنعتی کاربرد زیادی دارد. غلاف فلزی این مدل، بخش زیادی از ساقه را میپوشاند و برای نصب تیرهای فرعی، تابلوها و ساپورتهای سبک تاسیساتی گزینهای رایج است.
۲. انکر بوش یا Heavy Duty Anchor
سازندگان این انکرها را برای تحمل بارهای سنگین برشی و کششی در بتنهای پرمقاومت طراحی میکنند. این گروه معمولاً از فولادهای سختکاریشده گرید بالا ساخته میشود و در پروژههای صنعتی حساس کاربرد دارد. برای آشنایی با مفاهیم عمومی این خانواده، میتوانید توضیحات مرجع Anchor bolt را نیز بررسی کنید.
۳. رول بولت لوستری یا قلابدار (Eye Bolt Anchor)
در این مدل، انتهای قطعه به جای مهره، قلاب یا چشمک دارد. نصاب از این ساختار برای آویزانکردن تجهیزات، کابلکشی و هویستینگ سبک استفاده میکند. ساختار عملکردی این قلابها به برخی قطعاتی شباهت دارد که در مقاله مرکز فروش پیچ و مهره در تهران بررسی کردهایم.
راهنمای گامبهگام نصب در بتن
اجرای اشتباه کاشت انکر میتواند ظرفیت باربری قطعه را تا حد زیادی کاهش دهد. برای نصب رول بولت به شکل مهندسی، مراحل زیر را با دقت انجام دهید:
- علامتگذاری و سوراخکاری (Drilling): با دریل چکشی، سوراخی کاملاً عمود بر سطح بتن ایجاد کنید. عمق سوراخ را حداقل به اندازه طول غلاف، به علاوه یک سانتیمتر اضافه در نظر بگیرید.
- پاکسازی حفره (Cleaning): این مرحله نقش مهمی در کیفیت اتصال دارد. گرد و غبار سوراخکاری، اصطکاک کامل غلاف با بتن را کاهش میدهد. با برس سیمی کارگاهی یا دمنده هوا، داخل حفره را کاملاً تمیز کنید.
- جاگذاری انکر (Insertion): قطعه را در حالی که مهره و واشر روی آن قرار دارد، با ضربات ملایم چکش داخل سوراخ هدایت کنید. غلاف باید در جای درست بنشیند و با سطح کار همراستا شود.

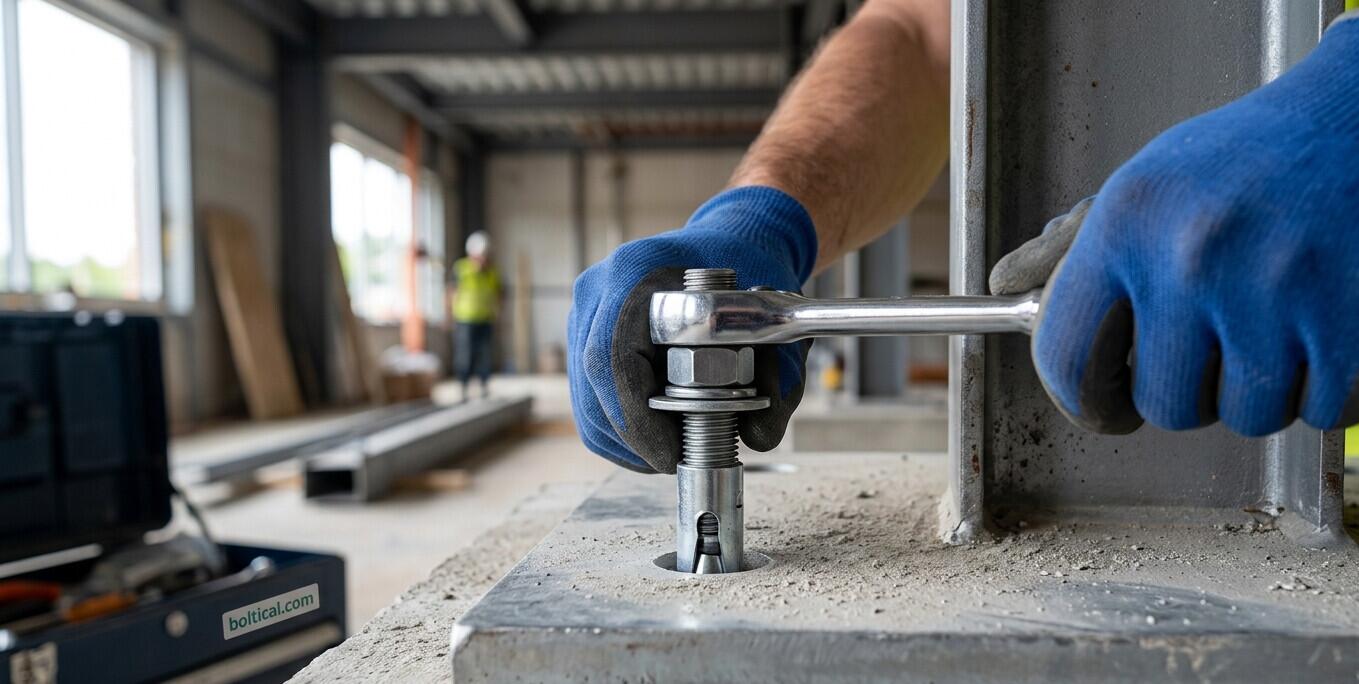

- اعمال گشتاور و سفت کردن (Tightening): با آچار بکس یا آچار رینگی مناسب، مهره را در جهت عقربههای ساعت بچرخانید. سفتکردن را تا رسیدن به گشتاور مجاز درجشده در کاتالوگ سازنده ادامه دهید.
جدول استاندارد انتخاب سایز مته برای رول بولت
انتخاب سایز مته برای رول بولت یکی از سوالات رایج اجراست. اگر سوراخ از غلاف بزرگتر باشد، انکر هرز میچرخد و قفل نمیشود. اگر سوراخ خیلی کوچک باشد، غلاف تغییر شکل میدهد و بهدرستی داخل حفره قرار نمیگیرد. جدول زیر تناسب رایج بین قطر پیچ، قطر غلاف و عمق سوراخکاری را نشان میدهد:
| سایز نامی رول بولت (قطر پیچ) | قطر خارجی غلاف (سایز مته مورد نیاز) | حداقل عمق سوراخکاری استاندارد | کاربرد پیشنهادی سازهای |
|---|---|---|---|
| M6 (سایز ۶) | ۸ میلیمتر | ۵۰ میلیمتر | نصب تجهیزات سبک شهری، داکتها و لولههای ظریف |
| M8 (سایز ۸) | ۱۰ میلیمتر | ۶۵ میلیمتر | ساپورتهای تاسیساتی، رادیاتور و اتصالات نیمهسبک |
| M10 (سایز ۱۰) | ۱۲ میلیمتر | ۸۰ میلیمتر | نصب بیسپلیتهای ساختمانی کوچک و تیرهای فرعی |
| M12 (سایز ۱۲) | ۱۴ یا ۱۶ میلیمتر (بسته به برند) | ۱۰۰ میلیمتر | شاسیکشی آسانسور، پله برقی و ماشینآلات صنعتی |
| M16 (سایز ۱۶) | ۲۰ میلیمتر | ۱۲۰ میلیمتر | سولهسازی، اتصالات قابهای خمشی و بارهای دینامیکی سنگین |
نکته فنی: تولیدکنندگان برای سایزهای بزرگ، معمولاً از ساقههایی با گرید مقاومتر استفاده میکنند. برای شناخت بهتر رفتار فولادهای پرمقاومت، مستند علمی پیچ خشکه چیست؟ بررسی گرید ۸.۸ و کاربرد آن را مطالعه کنید.
عوامل مؤثر بر قیمت و معیار انتخاب آلیاژ
در خرید عمده رول بولت، چند عامل مستقیماً روی بهای تمامشده و کارایی قطعه اثر میگذارد. خریدار باید قبل از ثبت سفارش، نوع محیط نصب، میزان بارگذاری، پوشش سطحی و کیفیت غلاف را بررسی کند.
برای خرید به بخش محصولات انکر بولت و رول بولت در فروشگاه مراجعه فرمایید .
- نوع آبکاری و پوشش: مدلهای گالوانیزه سرد قیمت پایینتری دارند، اما برای محیطهای بیرونی و مرطوب انتخاب ایدهآلی نیستند. برای مناطق مرطوب، مدلهای گالوانیزه گرم یا داکرومات عملکرد مطمئنتری ارائه میکنند. اصول این پوششها را در مقاله روشهای آبکاری و پوششدهی بررسی کردهایم.
- وزن و ضخامت غلاف: مدلهای سنگینوزن با غلاف ضخیمتر، گشتاور بیشتری را تحمل میکنند و احتمال بریدن یا لهشدن غلاف را کاهش میدهند. مکانیزمهای مالی مرتبط با وزن قطعات را در مستند قیمت پیچ و مهره کیلویی؛ عوامل موثر در نوسانات بازار تشریح کردهایم.
تفاوت انکر مکانیکی با انکر شیمیایی
بسیاری از طراحان سازه هنگام انتخاب بین انکر مکانیکی و چسب کاشت میلگرد تردید دارند. این دو روش، رفتار باربری متفاوتی دارند و شرایط نصب، فاصله از لبه بتن و زمان بارگذاری، انتخاب نهایی را مشخص میکند.
- زمان بارگذاری: رول بولت بلافاصله پس از نصب و سفتکردن مهره آماده بارگذاری است؛ اما انکر شیمیایی به زمان کیورینگ نیاز دارد. این زمان بسته به نوع چسب و شرایط محیط، معمولاً بین چند ساعت تا یک روز تغییر میکند.
- فاصله از لبه بتن: انکر مکانیکی به دلیل فشار انبساطی جانبی، نباید خیلی نزدیک به لبه آزاد بتن قرار بگیرد. این کار میتواند ترکخوردگی یا قلوهکنشدن بتن را ایجاد کند. در چنین شرایطی، انکر شیمیایی معمولاً انتخاب امنتری است.
نتیجهگیری و استراتژی خرید
رول بولت یکی از مهمترین قطعات اتصال سازههای فلزی به بستر بتنی است. انتخاب صحیح سایز، گرید متالورژیکی، نوع پوشش و اجرای دقیق مراحل سوراخکاری و پاکسازی حفره، دوام اتصال را افزایش میدهد. پلتفرم مهندسی بولتیکال (Boltical) با ارائه مشخصات فنی دقیق، جدول ابعادی کامل و تأمین مستقیم انواع انکرهای مکانیکی، مسیر خرید استاندارد و بهینه را برای پروژههای عمرانی و صنعتی کشور سادهتر میکند.
