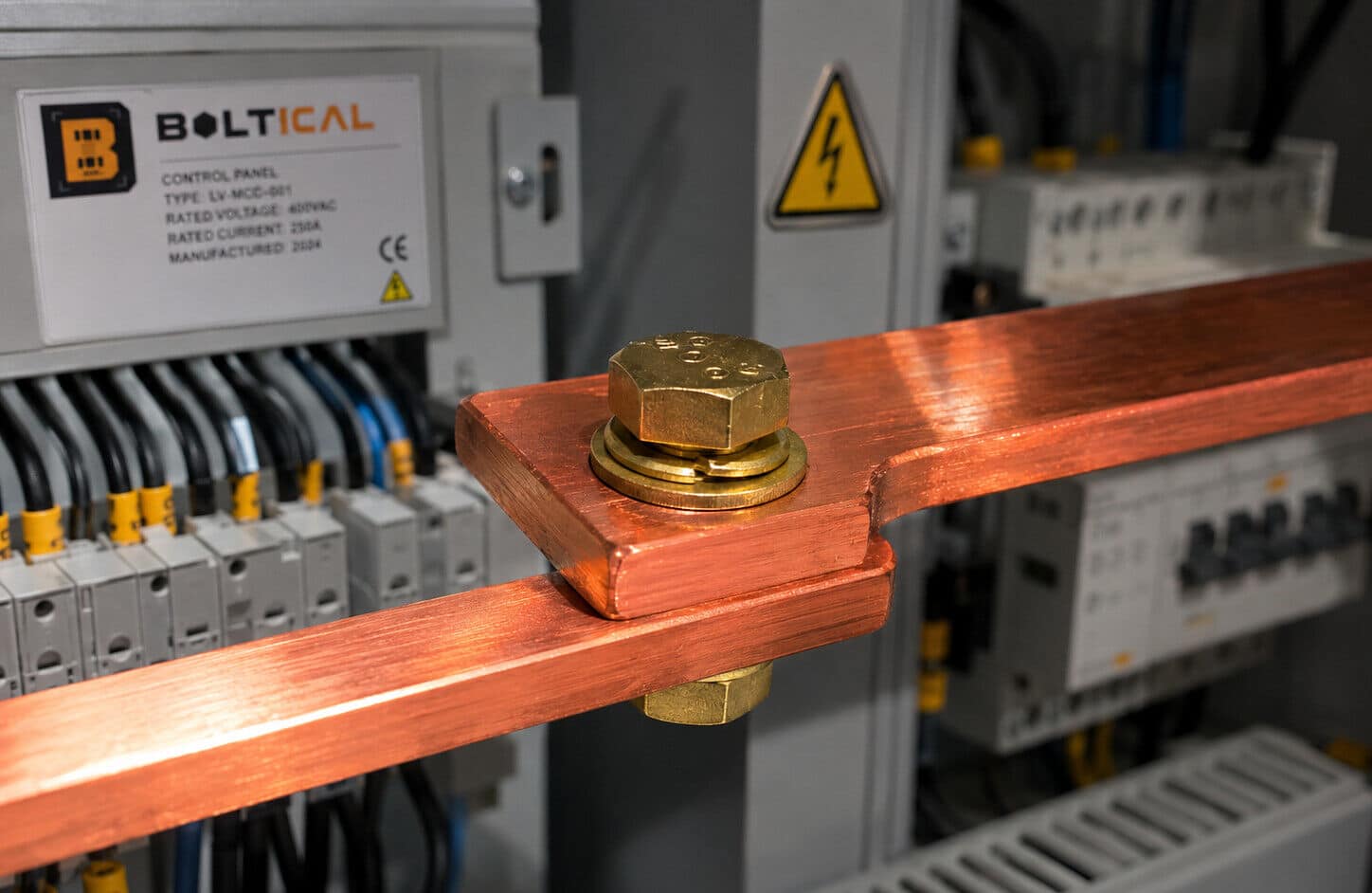

در طراحی و مونتاژ سیستمهای توزیع انرژی الکتریکی، به ویژه تابلوهای برق فشار ضعیف (LV) و فشار متوسط (MV)، انتخاب متریال اتصالات به اندازه ضخامت شمشهای مسی حائز اهمیت است. اشتباه در انتخاب جنس پیچ و مهره در این بخش، نه تنها میتواند منجر به افت ولتاژ و ایجاد اتلاف حرارتی شدید (Joule Heating) شود، بلکه ریسک آتشسوزیهای گسترده صنعتی را به شدت افزایش میدهد. در میان گزینههای موجود، کاربرد پیچ های برنجی در تابلوهای برق به عنوان یک استاندارد مهندسی پذیرفته شده است.
آلیاژ برنج (ترکیب مس و روی) به دلیل دارا بودن ویژگیهای فیزیکی و متالورژیکی منحصربهفرد، علاوه بر مهندسی الکتریکال، در محیطهای خاص خورنده، مرطوب و صنایعی که با گازهای قابل اشتعال سرکار دارند نیز کاربرد وسیعی دارد. در این مقاله تخصصی از بلاگ بولتیکال، به تحلیل همهجانبه دلایل فنی، استانداردها، چالشها و رفتارهای گالوانیکی این اتصالات در صنایع هدف میپردازیم. اگر مایلید ابتدا با ساختار کلی مواد اولیه اتصالات آشنا شوید، مقاله متریال پیچ و مهره چیست؟ فولادی، استیل و آلیاژی را مطالعه کنید.
چرا پیچ برنجی؟ تحلیل دلایل فنی کاربرد در مهندسی الکتریکال
بسیاری از تکنسینها تصور میکنند وظیفه پیچ در تابلوی برق، صرفاً ایجاد یک اتصال مکانیکی محکم است. اما در شینهکشیهای مسی (Busbars)، پیچها بخشی از مسیر عبور جریان یا متصلکننده دو هادی با پتانسیل الکتریکی بالا هستند. سه دلیل اصلی برای انتخاب برنج در این محیطها عبارتند از:
۱. هدایت الکتریکی بالا و کاهش مقاومت تماسی
فولادهای کربنی (پیچهای خشکه و آهن) رساناهای الکتریکی بسیار ضعیفی هستند. استفاده از پیچ فولادی در محل اتصال دو شمش مسی، مقاومت تماسی (Contact Resistance) را بالا میبرد. برنج، به عنوان آلیاژی پایه مس، هدایت الکتریکی بسیار بالاتری نسبت به فولاد و استیل دارد. طبق استانداردهای کمیسیون بینالمللی الکتروتکنیک (IEC)، این ویژگی مانع از شکلگیری نقاط داغ (Hotspots) در اثر عبور جریانهای نامی بالا و اتصال کوتاه میشود.
۲. حذف پدیده خوردگی گالوانیکی (Galvanic Corrosion)
هنگامی که دو فلز ناهمجنس با پتانسیلهای الکتروشیمیایی متفاوت در تماس با یکدیگر قرار گیرند و رطوبت اتمسفری به عنوان الکترولیت عمل کند، فلز آند به سرعت خورده میشود. قرار دادن پیچ فولادی یا گالوانیزه روی شمش مسی، یک “زوج گالوانیکی” مخرب ایجاد میکند که به مرور زمان پیچ را اکسید کرده، اتصال را شل و در نهایت قطع میکند. پتانسیل الکتروشیمیایی برنج به مس بسیار نزدیک است؛ در نتیجه، احتمال بروز خوردگی گالوانیکی در اتصالات تابلویی به حداقل ممکن میرسد.
۳. ضریب انبساط حرارتی همگام با مس
تابلوهای برق در طول شبانهروز تحت تأثیر نوسانات بار الکتریکی گرم و سرد میشوند. اگر ضریب انبساط حرارتی پیچ با شمش مس متفاوت باشد، در اثر اثرات حرارتی پیدرپی، اتصال دچار شلشدگی حرارتی (Thermal Loosening) میشود. پیچهای برنجی رفتاری بسیار نزدیک به شمشهای مسی دارند و یکپارچگی مکانیکی اتصال را در درازمدت حفظ میکنند.
برای بررسی مشخصات هندسی و ابعادی این اتصالات، میتوانید به صفحه مشاهده دسته پیچ و مهره برنجی صنعتی در بولتیکال مراجعه نمایید.
جدول مقایسه فنی: برنج در برابر فولاد و استیل در صنایع الکتریکی
جدول زیر بر اساس دادههای متالورژیکی انجمن توسعه مس (CDA) تنظیم شده است تا تفاوتهای رفتاری این سه متریال رایج را در کاربردهای الکتریکال نشان دهد:
| پارامتر فنی / متریال پیچ | آلیاژ برنج (C36000 / C270) | فولاد کربنی (گرید ۸.۸) | استنلس استیل (گرید ۳۰۴) |
|---|---|---|---|
| هدایت الکتریکی (IACS%) | ۲۶ تا ۲۸ درصد | ۸ تا ۱۰ درصد | حدود ۲ تا ۳ درصد |
| مقاومت در برابر خوردگی گالوانیکی با مس | عالی (بدون واکنش مخرب) | ضعیف (باعث ایجاد پروسه آند فداشونده) | متوسط (ریسک قفلشدگی رزوهها) |
| استحکام تسلیم (Yield Strength) | متوسط (حدود ۲۵۰ تا ۳۰۰ مگاپاسکال) | بالا (حدود ۶۴۰ مگاپاسکال) | متوسط به بالا (حدود ۲۱۰ تا ۲۵۰ مگاپاسکال) |
| خاصیت مغناطیسی (Magnetism) | کاملاً غیرمغناطیسی (دیامغناطیس) | شدیداً فرومغناطیس | عمدتاً غیرمغناطیسی (آستنیتی) |
| پدیده جرقه زنی مکانیکی (Sparking) | عدم تولید جرقه (Non-Sparking) | تولید جرقه شدید در اثر اصطکاک | احتمال جرقه پایین |
کاربرد پیچهای برنجی در محیطهای خاص و صنایع استراتژیک
مزایای پیچهای برنجی به صنایع الکتریکی محدود نمیشود. ماهیت شیمیایی آلیاژ مس و روی، این اتصالات را برای دو محیط فوقالعاده حساس دیگر به گزینهای ایدهآل تبدیل کرده است:
۱. محیطهای مستعد انفجار و زونهای نفتی (Non-Sparking Environments)
در اتمسفرهای حاوی گازهای قابل اشتعال، بخارات نفتی، یا غبارهای منفجره (مانند اتاقهای باتری، واحدهای فرآیندی پالایشگاهها و صنایع آرد و سیلو)، ضربه ناگهانی ابزار به پیچهای فولادی میتواند جرقهای تولید کند که منجر به انفجار شود. برنج یک فلز مغناطیسی نبوده و در اثر اصطکاک و ضربه به هیچ عنوان جرقه تولید نمیکند. از این رو، در فلنجها و سیستمهای ابزار دقیق این زونها، الزامات سختگیرانهای برای استفاده از اتصالات ضد جرقه برنجی وجود دارد.
۲. محیطهای اتمسفری دریایی و خورنده
برنج در برابر خوردگی ناشی از آب شور، رطوبت بالا و اتمسفر کلریدی مقاومت اتمسفری فوقالعادهای دارد. پوسته اکسیدی محافظی که روی سطح برنج تشکیل میشود، مانع از نفوذ عمقی خوردگی میگردد. البته در محیطهایی که حضور همزمان اسید یا آمونیاک بالا وجود دارد، باید رفتارهای متالورژیکی آن پایش شود. در مواردی که شرایط خوردگی کلریدی بسیار خشن باشد، پیشنهاد میشود مشخصات متریالهای جایگزین را در مقاله راهنمای مهندسی پیچ استیل 304 در مقابل 316 نیز بررسی فرمایید.
محدودیتهای مکانیکی و چالش بریدن پیچهای برنجی در هنگام نصب
بزرگترین خطای اجرایی در کارگاههای مونتاژ تابلو برق، سفت کردن پیچهای برنجی با گشتاورهای مشابه پیچهای فولادی است. آلیاژ برنج به مراتب نرمتر از فولاد خشکه است و استحکام تسلیم پایینتری دارد. اعمال گشتاور بیش از حد (Over-tightening) با ابزارهای غیرکالیبره، به سرعت باعث پدیده گسیختگی، لهیدگی رزوه و در نهایت بریدن شفت پیچ میشود. برای درک عمیقتر مکانیزمهای تخریب اتصالات تحت تنشهای مکانیکی، مطالعه مقاله چرا پیچها میشکنند؟ تحلیل شکست خستگی و تنش راهگشا خواهد بود. در هنگام نصب اتصالات برنجی، استفاده از آچار گشتاور (تورکمتر) بر اساس دیتاشیت فنی الزامی است.
نکات کلیدی تدارکات: تشخیص برنج اصلی از اقلام تقلبی بازاری
در بازار آهن و اتصالات ایران، یکی از تقلبهای رایج، آبکاری زرد بر روی پیچهای آهنی یا فولادی کمکیفیت و فروش آنها به عنوان پیچ برنجی است. این اقدام تدارکاتی اشتباه در تابلوهای برق فاجعهآفرین است. دو روش سریع برای راستیآزمایی در کارگاه عبارتند از:
- تست آهنربا: برنج خالص تحت هیچ شرایطی نباید جذب آهنربا شود. جذب شدن حتی ضعیف پیچ، نشاندهنده مغز فولادی با پوشش آبکاری است.
- تست وزن و تراش سطحی: چگالی برنج از فولاد بیشتر است و با ایجاد یک خراش عمیق روی رزوهها، رنگ طلایی متالیک مغز قطعه نباید تغییر کند و به رنگ خاکستری متمایل شود. برای پروژههای حساس، دریافت گواهی تاییدیه متریال (MTC) از تامینکننده ضروری است.
پرسشهای متداول (FAQ)
۱. آیا میتوان از پیچ برنجی برای اتصال قطعات سنگین سازهای استفاده کرد؟
خیر. پیچهای برنجی برای تحمل بارهای شدید کششی و برشی سازهای طراحی نشدهاند و خواص مکانیکی آنها بسیار پایینتر از پیچهای فولادی گرید ۸.۸ یا ۱۰.۹ است. کاربرد آنها صرفاً به بخشهای الکتریکال، ضد جرقه و مقاومت به خوردگی محدود میشود.
۲. پدیده رویزدایی (Dezincification) در پیچهای برنجی چیست؟
در محیطهای دریایی بسیار شدید یا آبهای اسیدی، عنصر روی (Zinc) از آلیاژ برنج جدا شده و ساختاری متخلخل و ضعیف از مس باقی میماند که به شدت استحکام پیچ را کاهش میدهد. در این محیطها باید از برنجهای مهارشده با آرسنیک یا آلیاژهای خاص استفاده کرد.
۳. برای بستن شینه مسی، علاوه بر پیچ برنجی، استفاده از چه واشری توصیه میشود؟
جهت جلوگیری از خوردگی گالوانیکی و توزیع مناسب بار، حتماً باید از واشر تخت و واشر فنری برنجی یا مسی همجنس استفاده شود. برای سفارش این اقلام تکمیلی میتوانید به صفحه اصلی بولتیکال برای استعلام قیمت اتصالات و واشرهای برنجی مراجعه فرمایید.
