در پروژههای عمرانی بزرگ، به ویژه در زمان برپایی اسکلتهای فلزی سنگین و دهانههای عریض سولههای صنعتی، نام یکی از کلیدیترین قطعات تدارکاتی بارها به گوش میرسد: پیچ بکسی. اگر به طور مستقیم با کارگاههای ساخت سوله یا اکیپهای نصب اتصالات ساختمانی ارتباط داشته باشید، میدانید که اصطلاح کارگاهی «پیچ بکسی» به دلیل باز و بسته شدن این پیچها توسط آچار بکس یا ایمپکت رنچهای قوی (Impact Wrench) رواج یافته است. از منظر مهندسی، ما با پیچهای ششگوش گل بزرگ سازهای (Heavy Hex Structural Bolts) سروکار داریم؛ قطعاتی که وظیفه خطیر تحمل بارهای برشی، کششی و لنگرهای خمشی ناشی از باد، زلزله و جرثقیلهای سقف سوله را بر دوش میکشند. انتخاب اشتباه گرید آلیاژی یا عدم درک تفاوت ابعادی این قطعات، پایداری کل سازه را به مخاطره میاندازد. ما در این راهنمای تخصصی از بولتیکال، به این پرسش پاسخ میدهیم که پیچ بکسی چیست و الزامات فنی آن را در صنایع سوله سازی کالبدشکافی میکنیم.
۱. هندسه و مکانیزم عملکرد؛ چرا پیچ بکسی با پیچ ششگوش معمولی متفاوت است؟
تفاوت بنیادین پیچ بکسی سازهای با پیچهای ششگوش استاندارد معمولی (مانند DIN 931 و DIN 933) در طراحی ابعادی گل پیچ (آچارخور) و طول رزوه قرار دارد. در قطعاتی که بر اساس استاندارد سازهای طراحی میشوند، پهنای افقی گل پیچ (عرض روی آچارخور یا Width Across Flats) بزرگتر است. این گل بزرگتر، مساحت سطح اتکای بیشتری را زیر آچار و روی واشر سازهای فراهم میکند. توزیع بهینه تنش فشاری مانع از فرورفتگی گل پیچ در ورقهای اتصال (Gusset Plates) سوله میشود.
از سوی دیگر، طول رزوه پیچهای بکسی سازهای نسبت به مدلهای صنعتی کوتاهتر است. طراحان سازه ترجیح میدهند بخش بدون رزوه یا همان ساق صلب پیچ (Shank)، دقیقاً در مرز صفحه برش اتصال قرار گیرد؛ زیرا مقطع رزوهشده مقاومت برشی کمتری دارد. اگر علاقمندید جایگاه این پیچها را در کنار سایر مدلهای رزوه و آلیاژها مقایسه کنید، بررسی مقاله انواع پیچ و کاربرد هر کدام در صنعت دیدگاهی همهجانبه به شما هدیه خواهد داد. امروزه پیمانکاران میتوانند این نمونههای پرمقاومت را به راحتی در دسته محصولات پیچهای شش گوش بولتیکال رصد نموده و در تعداد مورد نیاز پروژه خود ثبت سفارش اولیه کنند.
۲. گریدهای مقاومتی پیچ بکسی در سوله سازی (۸.۸ در برابر ۱۰.۹)
بارهای وارده بر اسکلت یک سوله به دو دسته بارهای استاتیکی (وزن سقف و تجهیزات) و بارهای دینامیکی و نوسانی (وزن برف، نیروی بادهای تند و تکانهای جرثقیل سقفی) تقسیم میشوند. برای ایستادگی در برابر این نیروها، پیچهای بکسی عمدتاً در دو کلاس پرمقاومت تولید و استفاده میشوند:
- پیچ بکسی گرید ۸.۸ (پیچ پرمقاومت کلاسیک): این قطعه از فولاد میانکربن آلیاژی همراه با فرآیند کوئنچ و تمپر تولید میشود. توانایی تحمل تنش کششی نهایی آن حدود ۸۰۰ مگاپاسکال است. از این گرید در اتصالات ثانویه سوله، لاپهها (Purlins)، مهاربندها (Bracing) و سولههای سبک با دهانههای کوچک استفاده میکنند.

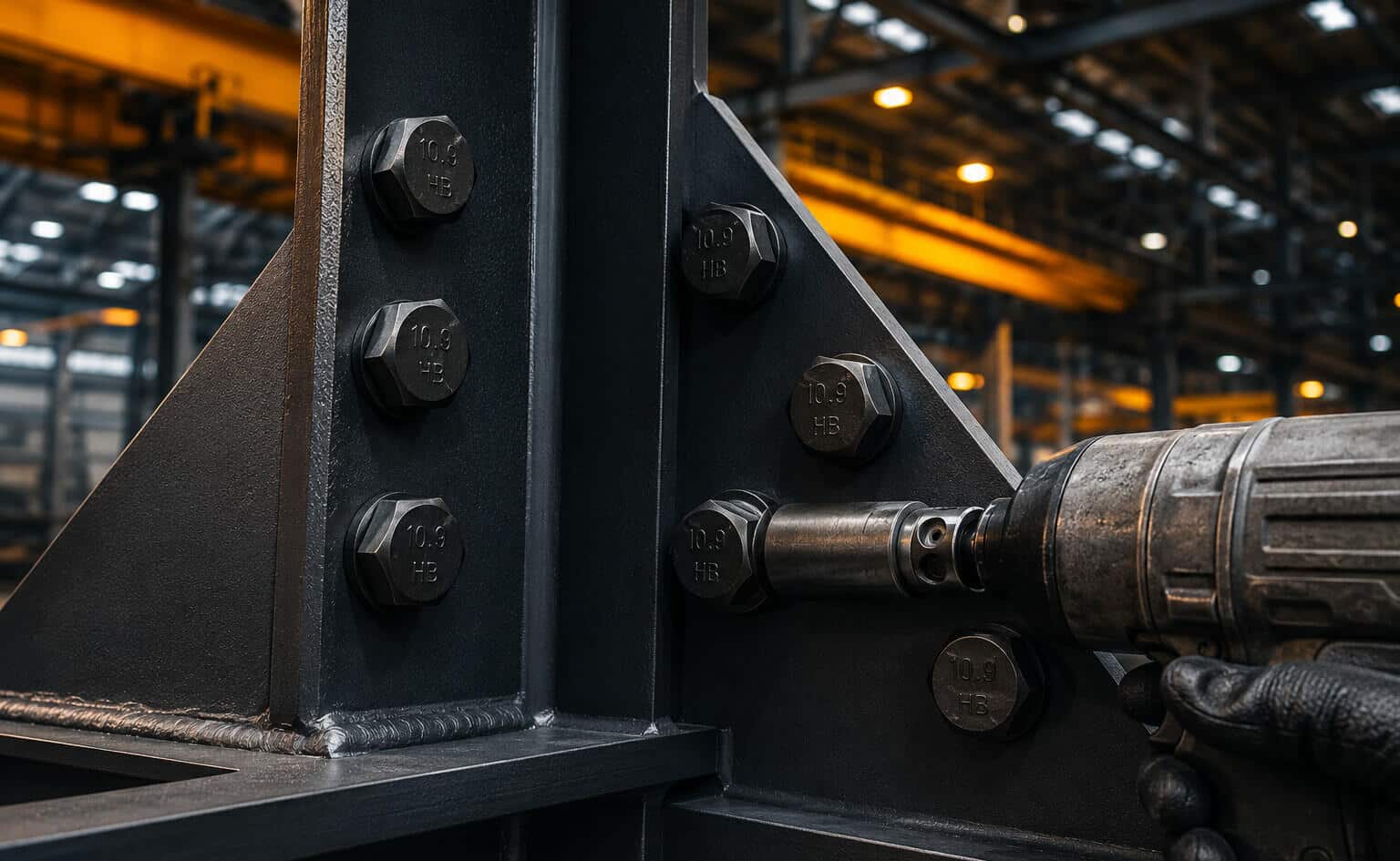

- پیچ بکسی گرید ۱۰.۹ (فولاد سختکاریشده سازهای): این گرید حاوی آلیاژهای کروم، منگنز یا بور است و تنش نهایی عظیم ۱۰۰۰ مگاپاسکال را تحمل میکند. گرید ۱۰.۹ گرید طلایی و اجباری برای اتصالات اصلی سوله یعنی اتصال قاب اصلی، تیر ورق مایل (رافتر – Rafter) به ستون و اتصالات فلنجی است.
جهت تحلیل دقیق رفتار این گریدها در زیر بارهای تسلیم و شکست، مطالعه مقاله کلاس مقاومتی پیچ و مهره چیست؟ گرههای ذهنی شما را به طور کامل باز خواهد کرد.
۳. استانداردهای ابعادی و متالورژیکی بینالمللی (DIN 6914 و ASTM A325)
در نقشههای مهندسی سولهها، پیچهای بکسی بر اساس سیستمهای ابعادی متریک (اروپایی) یا اینچی (آمریکایی) مشخص میشوند. شناخت این کدهای استاندارد الزامی است:
الف) استاندارد DIN 6914 (سیستم متریک)
این استاندارد آلمانی پرمصرفترین مبنای ابعادی برای پیچهای بکسی سازهای گل بزرگ در ایران است. مهرههای متناظر با آن بر اساس استاندارد DIN 6915 و واشرهای تخت سختکاریشده ضخیم بر مبنای DIN 6916 تولید میشوند. این مثلث ابعادی تضمین میکند که اتصال ساختمانی پس از سفتکاری با آچار بکس هیدرولیک یا بادی، پدیده رهاسازی تنش یا دفرمه شدن رزوه را تجربه نخواهد کرد.
ب) استانداردهای ASTM A325 و ASTM A490 (سیستم اینچی)
در پروژههای نفت، گاز، پتروشیمی یا سازههایی که بر اساس آییننامههای آمریکایی طراحی شدهاند، پیچ بکسی با کد A325 (معادل گرید ۸.۸) و A490 (معادل گرید ۱۰.۹) معرفی میشود. هندسه و آلیاژ این قطعات منطبق بر استانداردهای اینچی تبیین شده و نیازمند مهرههای سنگین ASTM A563 هستند.
۴. جدول ابعادی پیچ بکسی سازهای (استاندارد DIN 6914)
جدول فنی زیر مشخصات هندسی پیچهای بکسی متریک را نشان میدهد تا ناظران کارگاهی عرض آچارخور، قطر گل پیچ و گام رزوه را با کولیس و نقشه به طور دقیق انطباق دهند:
| سایز اسمی پیچ (قطر بدنه d) | گام رزوه استاندارد (میلیمتر) | عرض روی آچارخور (S – سایز بکس مناسب) | ارتفاع گل پیچ (k – میلیمتر) | قطر کل گل پیچ (e – حداکثر میلیمتر) | محدوده طول متداول کارگاهی (میلیمتر) |
|---|---|---|---|---|---|
| M12 | ۱.۷۵ | ۲۲ | ۷.۵ | ۲۳.۹ | ۳۵ تا ۱۲۰ |
| M16 | ۲.۰۰ | ۲۷ | ۱۰.۰ | ۲۹.۵ | ۴۰ تا ۱۵ stage |
| M20 | ۲.۵۰ | ۳۲ | ۱۲.۵ | ۳۵.۰ | ۴۵ تا ۱۸۰ |
| M22 | ۲.۵۰ | ۳۶ | ۱۴.۰ | ۳۹.۶ | ۵۰ تا ۲۰۰ |
| M24 | ۳.۰۰ | ۴۱ | ۱۵.۰ | ۴۵.۲ | ۵۵ تا ۲۲۰ |
| M27 | ۳.۰۰ | ۴۶ | ۱۷.۰ | ۵۰.۹ | ۶۰ تا ۲۵۰ |
| M30 | ۳.۵۰ | ۵۰ | ۱۸.۷ | ۵۵.۴ | ۷۰ تا ۳۰۰ |
۵. اهمیت گشتاور سفتکاری و روشهای پیشتنیدگی در دهانه سوله
یکی از ظریفترین مباحث در نصب پیچ بکسی، اعمال نیروی پیشتنیدگی (Pre-tensioning) است. در اتصالات اصطکاکی سوله، پیچها نباید فقط سفت شوند؛ بلکه باید با گشتاوری دقیق به اندازه معینی تحت کشش قرار گیرند. این کشش محوری، دو صفحه فلزی اتصال را چنان با قدرت به یکدیگر میفشارد که نیروی برشی فقط به واسطه اصطکاک فوقالعاده میان دو صفحه جابجا شود و خود پیچ تحت برش مستقیم قرار نگیرد.
تکنسینها برای رسیدن به این هدف، از آچارهای ترکمتردار کالیبرهشده یا روش چرخش مهره (Turn-of-nut method) استفاده میکنند. اگر گشتاور اعمالشده کمتر از حد استاندارد باشد، صفحات روی هم میلغزند و اسکلت سوله دچار لقی ارتعاشی میشود. از سوی دیگر، اگر اپراتور بیش از حد به آچار بکس فشار بیاورد، پیچ وارد ناحیه پلاستیک شده و گسیختگی کششی ناگهانی رخ میدهد. پیشنهاد میکنیم مکانیزمهای بریدن و گسیختگی اتصالات پرمقاومت را در مقاله چرا پیچها میشکنند؟ تحلیل شکست خستگی و تنش بررسی فرمایید.
۶. پرسشهای متداول (FAQ)
۱. چرا در اتصالات سوله نباید از پیچهای ششگوش معمولی تمامرزوه استفاده کرد؟
پیچهای تمامرزوه (مانند DIN 933) فاقد بخش ساق صلب (Shank) هستند. اگر صفحات اتصال روی بخش رزوهشده پیچ قرار گیرند، به دلیل مساحت کمتر مقطع رزوه و تمرکز تنش در گامها، مقاومت برشی اتصال تا ۳۰ درصد افت میکند که خطر قیچی شدن پیچ بکسی سوله را به همراه دارد.
۲. بهترین پوشش ضدخوردگی برای پیچ بکسی سوله در مناطق مرطوب چیست؟
برای سولههایی که در مناطق ساحلی، مرطوب یا محیطهای صنعتی خورنده تدارک دیده میشوند، پوشش گالوانیزه گرم (Hot Dip Galvanized) یا داکرومات (Zinc Flake) بهترین گزینهها هستند؛ زیرا پوششهای گالوانیزه سرد معمولی توانایی مقاومت درازمدت در برابر اتمسفر باز را ندارند.
۳. آیا واشر برای نصب پیچ بکسی سازهای الزامی است؟
بله، استفاده از حداقل یک واشر تخت سختکاریشده (بر اساس DIN 6916) زیر مهره یا گل پیچ (هر کدام که چرخاندن روی آن انجام میشود) الزامی است. واشر از لهیدگی و خراشیدگی فولاد صفحات اتصال در حین اعمال گشتاورهای سنگین جلوگیری میکند.
نتیجهگیری و راهکار ثبت سفارش مستقیم در پلتفرم بولتیکال
اشراف به پاسخ فنی پیچ بکسی چیست و مدیریت اصولی تدارکات آن، قلب تپنده ایمنی در مهندسی اسکلتهای فلزی و ساخت سولههای صنعتی است. تطبیق گریدهای مقاومتی ۱۰.۹ با نقشههای محاسباتی و نظارت دقیق بر هندسه استاندارد DIN 6914، ایمنی پایدار سازه را در برابر سختترین سناریوهای محیطی و بارهای دینامیکی بیمه میکند.
پلتفرم تخصصی بولتیکال به عنوان مرجع علمی و بازارگاه زنجیره تامین بدون واسطه اتصالات پرمقاومت، بستری نوین و شفاف را برای پیمانکاران، کارخانجات سوله سازی و مدیران پروژه فراهم آورده است. شما میتوانید برای بررسی فنی و مانیتورینگ مشخصات ابعادی اقلام مورد نیاز خود، مستقیماً به بخش تخصصی پیچهای شش گوش بولتیکال یا صفحه اصلی سایت مراجعه کرده و کدهای ابعادی مختلف را ارزیابی فرمایید. خریداران صنعتی قادرند هر کدام از محصولات، مهرهها و واشرهای سازهای متناظر را به تعداد و حجم دقیق مورد نیاز پروژه خود در سیستم انتخاب و ثبت سفارش کنند. پس از ثبت نهایی سبد خرید توسط شما، کارشناسان متالورژی بولتیکال در سریعترین زمان ممکن نسبت به بررسی و قیمتگذاری دقیق روی اقلام اقدام خواهند کرد.
