در صنایع استراتژیک مانند نفت، گاز، پتروشیمی، نیروگاه‌ها و سازه‌های بلندمرتبه، اتصالات رزوه‌ای تحت شدیدترین بارهای استاتیکی، دینامیکی و حرارتی قرار دارند. در چنین ساختارهای حساسی، وجود یک ترک میکروسکوپی ناپدید در ریشه رزوه یا یک تخلخل داخلی ناشی از فورج نامناسب، می‌تواند به شکست ناگهانی و فاجعه‌بار کل سازه منجر شود. از آنجا که تست‌های مخرب (DT) مانند تست کشش و ضربه باعث انهدام قطعه نمونه می‌شوند و امکان ارزیابی ۱۰۰ درصدی محموله‌ها را فراهم نمی‌کنند، استفاده از روش‌های تست کیفیت (NDT) در آزمایشگاه‌های پیچ و مهره به یک الزام مهندسی و بازرسی غیرقابل‌چشم‌پوشی تبدیل شده است.

آزمون‌های غیرمخرب (Non-Destructive Testing) به بازرسان این امکان را می‌دهند تا بدون تغییر در خواص مکانیکی و هندسی پیچ و مهره، تمام عیوب سطحی، زیرسطحی و داخلی آن‌ها را ردیابی کنند. در این مقاله از دانشنامه پلتفرم تخصصی بولتیکال، به تحلیل متالورژیکی و کاربردی دقیق‌ترین روش‌های NDT در آزمایشگاه‌های مدرن اتصالات می‌پردازیم.

چرا انجام تست NDT در گریدهای فوق‌مستحکم حیاتی است؟

با افزایش سختی و استحکام در اتصالاتی که در دسته کلاس مقاومتی پیچ و مهره چیست؟ گرید 8.8، 10.9 و 12.9 قرار می‌گیرند، چقرمگی شکست متریال کاهش یافته و حساسیت قطعه به حضور ترک (Notch Sensitivity) به شدت بالا می‌رود. پدیده‌های خطرناکی مانند تردی هیدروژنی یا ترک‌های ناشی از تنش‌های پسماند عملیات حرارتی، تمایل دارند در عمیق‌ترین بخش‌های رزوه پنهان شوند. روش‌های NDT به عنوان فیلتر نهایی کنترل کیفیت، اصالت و سلامت ساختار متالورژیکی قطعات را پیش از خروج از کارخانه تضمین می‌کنند.

۱. بازرسی ذرات مغناطیسی (Magnetic Particle Testing – MT)

تست MT یکی از حساس‌ترین و دقیق‌ترین روش‌ها برای ردیابی ناپیوستگی‌های سطحی و اندک زیرسطحی (تا عمق چند میلی‌متری) در پیچ و مهره‌های فرومغناطیس (مانند فولادهای کربنی و آلیاژی گرید ۸.۸ و ۱۰.۹) است.

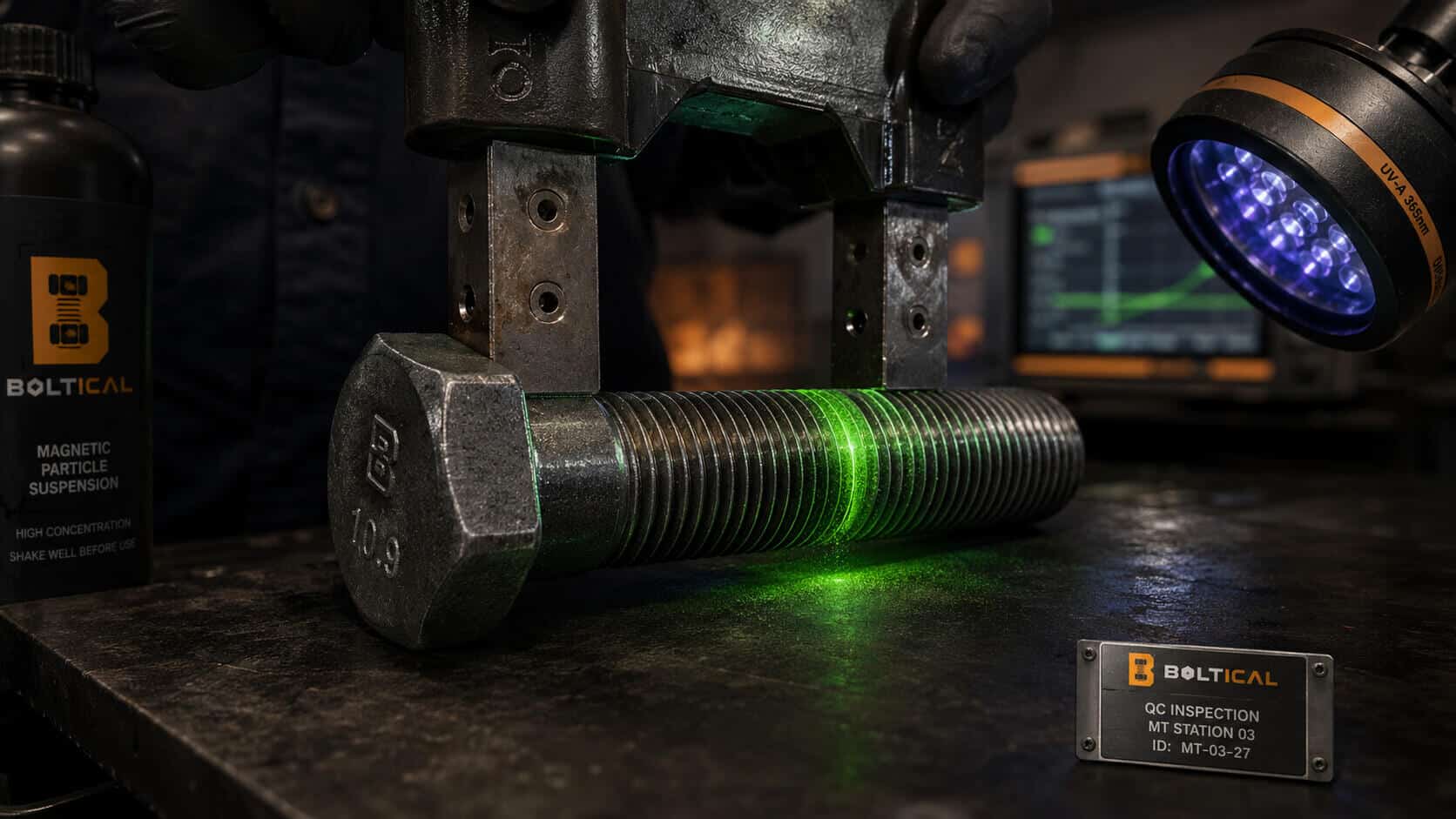

مکانیزم عملکرد: در این روش، قطعه توسط یک میدان مغناطیسی قوی (با استفاده از کویل یا یوک) باردار می‌شود. اگر ترکی در سطح یا نزدیکی سطح وجود داشته باشد، خطوط میدان مغناطیسی از قطعه خارج شده و نشت میدان (Flux Leakage) رخ می‌دهد. با پاشش ذرات ریز آهن (به صورت پودر خشک یا معلق در مایع فلورسنتی) روی قطعه، این ذرات در محل نشت میدان تجمع کرده و تحت نور ماوراء بنفش (UV) به وضوح مانند یک خط درخشان نمایان می‌شوند. این روش بهترین راهکار برای شناسایی ترک‌های ریز خستگی در ناحیه رزوه و گل پیچ است که معمولاً عامل اصلی پدیده تلخ تحلیل شکست خستگی و تنش اتصالات هستند.

۲. تست التراسونیک (Ultrasonic Testing – UT)

وقتی صحبت از ردیابی عیوب عمیق داخلی مانند ذوب ناقص در فرآیند فورج گرم، تخلخل‌های مغزی فولاد (Porosity) یا ترک‌های داخلی حاصل از عملیات حرارتی نامناسب باشد، تست التراسونیک بی‌رقیب است.

مکانیزم عملکرد: یک پروب التراسونیک، امواج صوتی با فرکانس بسیار بالا (بین ۰.۵ تا ۲۵ مگاهرتز) را به داخل بدنه پیچ هدایت می‌کند. این امواج در خطی مستقیم حرکت کرده و در صورت برخورد به انتهای قطعه یا هرگونه ناپیوستگی داخلی (ترک یا حفره)، منعکس شده و به پروب بازمی‌گردند. دستگاه با محاسبه زمان رفت و برگشت موج، موقعیت و عمق دقیق عیب را روی مانیتور نشان می‌دهد. طبق کدهای انجمن تست‌های غیرمخرب آمریکا (ASNT)، تنظیم زاویه پروب روی پیشانی یا انتهای پیچ برای اسکن کامل رزوه‌ها کلید موفقیت این تست است.

۳. تست مایعات نافذ (Liquid Penetrant Testing – PT)

برای اتصالات غیرمغناطیسی مانند پیچ و مهره‌های استنلس استیل (گرید ۳۰۴ و ۳۱۶) یا اتصالات آلومینیومی و برنجی که امکان استفاده از تست MT در آن‌ها وجود ندارد، تست PT جایگزین استاندارد عیوب سطحی است.

مکانیزم عملکرد: ابتدا سطح قطعه کاملاً تمیز شده و یک مایع نافذ با خاصیت مویینگی بالا (معمولاً قرمز رنگ) بر روی آن پاشیده می‌شود. مایع وارد تمام منافذ و ترک‌های باز سطحی می‌شود. پس از گذشت زمان مشخص (Dwell Time)، مایع اضافی از سطح پاک شده و یک ماده آشکارساز (Developer) سفید رنگ روی قطعه اسپری می‌شود. آشکارساز، مایع نفوذ کرده در داخل ترک‌ها را به بیرون می‌کشد و عیوب سطحی را با تضاد رنگی شدید نشان می‌دهد. محدودیت اصلی PT این است که توانایی شناسایی عیوب بسته یا زیرسطحی را ندارد.

۴. تست جریان گردابی (Eddy Current Testing – ET)

در خطوط تولید انبوه و اتوماتیک، سرعت بازرسی فاکتوری حیاتی است. تست جریان گردابی (ET) به دلیل عدم نیاز به تماس مستقیم با قطعه و سرعت بالا، برای تفکیک گریدهای اشتباه و ردیابی ترک‌های سطحی در خطوط اتوماتیک آزمایشگاهی پیچ و مهره استفاده می‌شود. این روش بر پایه القای الکترومغناطیسی و سنجش تغییرات امپدانس در اثر حضور ناپیوستگی‌ها استوار است.

جدول مقایسه مهندسی روش‌های NDT در صنعت اتصالات

برای انتخاب بهینه روش بازرسی در فاز تدوین دستورالعمل کنترل کیفیت (QCP)، جدول زیر یک دید جامع مهندسی بر اساس استانداردهای کمیته فنی ISO/TC 2 به شما ارائه می‌دهد:

اگر برای پروژه‌های صنعتی خود نیاز به قطعاتی با بالاترین سطح بازرسی و تست‌های تایید شده دارید، می‌توانید جهت بررسی ابعادی به صفحه مشاهده دسته پیچ شش گوش ساختاری بولتیکال مراجعه فرمایید.

چالش‌های بازرسی غیرمخرب در هندسه پیچ و مهره‌ها

ساختار هندسی پیچ و مهره‌ها به دلیل وجود رزوه‌های متوالی، گام‌های ظریف و زوایای تند، یک کابوس برای بازرسان NDT به شمار می‌رود. در تست التراسونیک، رزوه‌ها می‌توانند سیگنال‌های برگشتی کاذب (Echo) ایجاد کنند که بازرس کم‌تجربه را به اشتباه بیندازد. به همین دلیل، در آزمایشگاه‌های معتبر همکار استاندارد، استفاده از بلوک‌های کالیبراسیون اختصاصی پیچ و مهره و پروب‌های مینیاتوری با زوایای شکست اصلاح‌شده برای تفکیک نویزهای هندسی رزوه از عیوب متالورژیکی واقعی الزامی است.

پرسش‌های متداول (FAQ)

۱. بهترین روش NDT برای ردیابی ترک‌های ریشه رزوه در استاد بولت‌های شرکت نفت چیست؟
روش بازرسی ذرات مغناطیسی فلورسنتی (Wet MT) تحت نور UV به دلیل توانایی نفوذ پودر معلق در زوایای تند رزوه، دقیق‌ترین روش سطحی است. برای عیوب داخلی نیز تست التراسونیک از دو سمت مقطع پیچ (سطوح صاف انتهایی) توصیه می‌شود.

۲. آیا پوشش و آبکاری پیچ (مثل داکرومات یا گالوانیزه) مانع انجام تست MT یا PT می‌شود؟
بله. ضخامت‌های بالای آبکاری گالوانیزه گرم مانع از نفوذ مایعات نافذ شده و میدان مغناطیسی را نیز تضعیف می‌کند. برای بازرسی دقیق، تست‌های NDT باید پس از عملیات حرارتی و پیش از اعمال پوشش نهایی در آزمایشگاه انجام شوند.

۳. تست ضربه و کشش چه تفاوتی با تست‌های NDT دارند؟
تست کشش و ضربه جزو تست‌های مخرب (DT) هستند که قطعه را تا مرز تسلیم و شکست پیش می‌برند تا خواص مکانیکی عددی را ثبت کنند؛ در حالی که NDT بدون آسیب به قطعه، عیوب ساختاری را کشف کرده و قطعه پس از تست قابل استفاده در سازه است.
