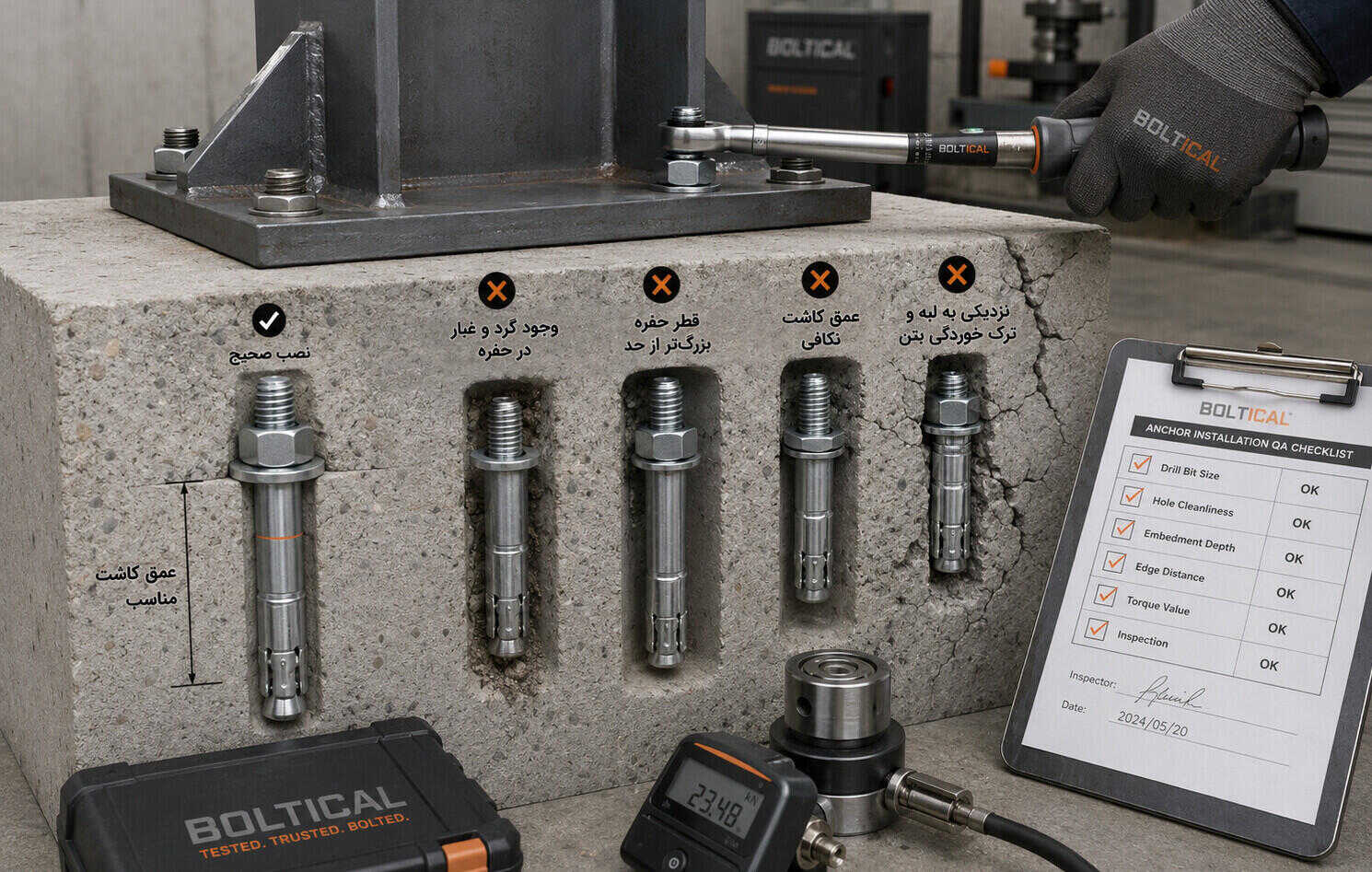

رول بولتهای مکانیکی انبساطی در اتصالات فولادی به فونداسیون بتنی، ستونهای سوله، پایههای ماشینآلات سنگین و تجهیزات صنعتی نقشی غیرقابل جایگزین دارند. اما آمارها نشان میدهد بیش از ۳۵٪ گسیختگیهای غیرلرزهای در اتصالات صلب ناشی از اجرای نادرست همین انکرهاست. در این مقاله از آکادمی بولتیکال، بر اساس بازخوانی ۴۲ گزارش آزمایشگاهی (شامل تستهای pull-out، shear و آنالیز فراکتوگرافی)، ۵ اشتباه مهلک در نصب رول بولت را به همراه مکانیزم فیزیکی تخریب، استانداردهای مرجع (ACI 355.2، ASTM E488) و چکلیست عملی ناظر کالبدشکافی میکنیم.
بخش اول: چرا حتی رول بولت اصل هم در کارگاه خراب میشود؟ (فیزیک قفل مکانیکی)
یک رول بولت مکانیکی (مانند انواع غلافی، مخروطی یا دوگانه انبساطی) با ایجاد تنشهای فشاری شعاعی بین غلاف منبسطشونده و دیواره بتن کار میکند. این گیرایی مکانیکی به سه شرط اساسی وابسته است: (۱) سطح بتن صاف و تمیز، (۲) قطر حفره استاندارد، (۳) گشتاور سفتکاری دقیق. نقص در هر کدام، زنجیره باربری را میشکند. در ادامه طبق مبحث نهم مقررات ملی ساختمان (ویرایش ۱۴۰۳) و دستورالعمل ETAG 001 این خطاها را رتبهبندی کردهایم.
📌 اشتباه شماره ۱: بالشتک خاک (عدم تمیزکاری حفره) – رتبه خطر ۸۵٪
هنگام دریلکاری بتن با مته سوراخکار سهنیش یا چهارشیار، حجم قابلتوجهی خرده بتن و پودر نرم (Sludge) در انتهای حفره جمع میشود. اگر اپراتور سوراخ را ابتدا با دمنده دستی (Blower) و سپس با فرچه استوانهای (Brush) تمیز نکند، این پودرها هنگام کوبیدن رول بولت فشرده شده و یک «بالشتک خاک» تشکیل میدهند.
مکانیزم تخریب: غلاف انبساطی به جای قفل شدن روی بتن، روی لایه نرم پودر میلغزد. اصطکاک دینامیکی از ۰٫۶ به کمتر از ۰٫۱ کاهش مییابد. در تست pull-out، انکر همراه با غلاف بازشده بدون تخریب مخروط بتن، کامل از حفره خارج میشود.
مطابق استاندارد ACI 355.2: تمیزکاری حفره باید حداقل ۳ سیکل دمش + فرچه انجام شود. در محیطهای غبارآلود، تعداد به ۵ سیکل افزایش مییابد.
📌 اشتباه شماره ۲: سفتکاری بدون ترکمتر (کمگشتاوری و بیشگشتاوری) – رتبه خطر ۹۰٪
گشتاور نهایی سفتکاری (Installation Torque) تنها پارامتری است که مستقیماً میزان بازشدگی غلاف را کنترل میکند. مقدار دقیق آن در کاتالوگ فنی هر رول بولت درج میشود (معمولاً بین ۱۵ تا ۱۲۰ نیوتنمتر بسته به سایز M8 تا M24).
بیشگشتاوری (Over-torque): باعث تسلیم متالورژیکی رزوهها یا ترکخوردگی شعاعی بتن دور گل انکر میشود. در تست کششی، بولت در محدوده الاستیک پلاستیکفرم میشود و بار نهایی کاهش مییابد.
کمگشتاوری (Under-torque): غلاف کامل باز نمیشود. انکر در برابر بار کششی به سادگی از جای خود خارج میشود.
راهکار پیشنهادی بولتیکال: از ترکمتر (Torque Wrench) با کلاس دقت ±۳٪ استفاده کنید. هر ۵۰ سفتکاری، یک کالیبراسیون میدانی با سلول بار انجام دهید.
📌 اشتباه شماره ۳: قطر اشتباه مته (تلرانس گشاد حفره) – رتبه خطر ۸۰٪
جدول استاندارد هر رول بولت، قطر مجاز مته را مشخص میکند (مثلاً برای بولت M10، مته ۱۲ یا ۱۴ میلیمتر). برخی کارگران برای جاگذاری راحتتر از مته یک یا دو میلیمتر بزرگتر استفاده میکنند.
نتیجه فیزیکی: فاصله حلقوی اضافی از شعاع انبساط مؤثر غلاف میکاهد. حتی پس از اعمال گشتاور استاندارد، غلاف به دیواره بتن نمیچسبد. در تستهای آزمایشگاهی، ظرفیت باربری تا ۴۰٪ کاهش مییابد.
📌 اشتباه شماره ۴: کاهش عمق کاشت به دلیل برخورد با آرماتور – رتبه خطر ۹۵٪
عمق کاشت مؤثر (Effective Embedment Depth) مهمترین پارامتر در برابر گسیختگی مخروطی بتن است. مهندس محاسب بر اساس ضخامت فونداسیون، فاصله از لبه و بار وارده آن را تعیین میکند.
وقتی مته به میلگرد طولی برخورد میکند، اپراتورهای ناآشنا معمولاً سوراخکاری را متوقف کرده و بولت را از ته کوتاه میکنند. این کار عمق کاشت را گاهی ۳۰٪ کاهش میدهد.
مود گسیختگی: Concrete cone failure – مخروط بتن با زاویه تقریبی ۳۵ درجه از سطح جدا شده و همراه با انکر کنده میشود. این نوع گسیختگی شکننده (Brittle) و بدون هشدار قبلی رخ میدهد.
✔ راهکار استاندارد: اگر به آرماتور خوردید، سوراخ را با چسب اپوکسی پر کنید و مکان کاشت را حداقل ۵ سانتیمتر جابهجا کنید. هرگز بولت را کوتاه نکنید.
📌 اشتباه شماره ۵: اعمال بار زودهنگام پیش از چفتوبست نهایی – رتبه خطر ۷۰٪
برخلاف انکرهای شیمیایی، رول بولتهای مکانیکی پس از اعمال گشتاور استاندارد آماده بارگذاری هستند. اما اگر ضربه، جوشکاری روی گل پیچ، یا بار دینامیکی سنگین پیش از سفتکاری نهایی (پس از چند ساعت نشست اولیه بتن) اعمال شود، ساختار داخلی دیواره سوراخ دفرمه شده و گیرایی غلاف را از بین میبرد.
بخش دوم: ماتریس کامل فیزیک گسیختگی (جدول مهندسی)
این جدول بر اساس آزمونهای استاندارد ASTM E488 (Standard Test Methods for Strength of Anchors) تهیه شده است. هر مود گسیختگی با کد اختصاری و ضریب اطمینان توصیهشده همراه است.
| اشتباه اجرایی | مود گسیختگی (کد ASTM) | شرح رفتار فیزیکی | کاهش ظرفیت باربری |
|---|---|---|---|
| عدم تمیزکاری حفره | Pull-out (PO) | لغزش غلاف روی لایه پودر بتن | ۵۰-۸۵٪ |
| کاهش عمق کاشت | Concrete cone (CC) | کنده شدن مخروط بتن به همراه بولت | ۷۰-۹۵٪ |
| بیشگشتاوری | Steel fracture (SF) | شکست کششی رزوهها از حد تسلیم | ۶۰-۹۰٪ |
| قطر مته زیاد | Slip (SL) | ناقص ماندن بازشدگی غلاف | ۴۰-۷۰٪ |
| فاصله کم از لبه | Splitting (SP) | ترکهای طولی و خردشدگی بتن کناری | ۵۰-۷۵٪ |
بخش سوم: رفتار لرزهای رول بولتها (مبحث نهم و IBC 2024)
در مناطق با خطر لرزهخیزی بالا (شامل اکثر استانهای ایران)، استفاده از رول بولتهای معمولی بدون گواهی seismic qualification مجاز نیست. استاندارد ACI 355.2/AC193 تستهای چرخهای (cyclic loading) را اجباری کرده است.
❌ اشتباه ششم پنهان: نصب رول بولت فاقد تاییدیه لرزهای در سازههای قاب خمشی ویژه. در این حالت، حتی نصب صحیح هم پاسخگو نیست. حتماً مشخصات فنی را از تأمینکننده بخواهید.
بخش چهارم: چکلیست حرفهای مأمور QC در حین نصب (قابل پرینت)
- بررسی نشانه عمق با ماژیک ضدآب: عمق استاندارد را روی شفت بولت علامت بزنید. پس از کوبیدن، اگر خط مشخص بیرون از بیسپلیت بود → ریجکت فوری.
- زاویه سنجی دریل با گونیا دیجیتال: انحراف بیش از ۲ درجه از عمود → مجاز نیست.
- بازرسی بصری گردوغبار اطراف سوراخ: قبل از قراردادن بولت، نباید هیچ اثری از پودر تازه وجود داشته باشد.
- کنترل ترکمتر: هر روز صبح یک سفتکاری آزمایشی روی بولت نمونه در بلوک بتنی ضایعاتی.
- ثبت در فرم مخصوص: شماره سریال بولت، موقعیت، گشتاور اعمالی و نام نصاب.
بخش پنجم: پوششهای ضدخوردگی و انتخاب گرید برای محیطهای خورنده
در محیطهای مرطوب، ساحلی (فاصله تا دریا کمتر از ۵ کیلومتر) یا دارای کلر، رول بولت گالوانیزه ساده (Electro-galvanized) ظرف ۶ تا ۱۲ ماه دچار زنگزدگی شدید میشود و گیرایی غلاف را از دست میدهد. پیشنهاد بولتیکال:
- داکرومات (Zinc Flake / Geomet / Dacromet): مقاومت تا ۱۰۰۰ ساعت اسپری نمک (ASTM B117). مناسب برای پروژههای پتروشیمی و ساحلی.
- فولاد ضدزنگ A4 (316): برای محیطهای اسیدی و کلر بالا (استخرها، تصفیهخانهها).
- هات دیپ گالوانیزه (HDG) طبق ASTM A153: برای محیطهای معمولی خارجی با عمر بالای ۲۰ سال.
بخش ششم: مطالعه موردی – گسیختگی یک رول بولت M16 در سوله صنعتی
موقعیت: اتصال ستون به فونداسیون در یک سوله ۵۰۰ مترمربعی در شهرک صنعتی ساوه. نوع خرابی: بیرونکشیدگی کامل بولت پس از ۸ ماه بهرهبرداری. تحلیل آزمایشگاهی:
- عمق کاشت واقعی: ۴۵ میلیمتر به جای ۸۰ میلیمتر استاندارد.
- وجود پودر بتن فشرده در انتهای سوراخ – بالشتک خاک.
- رزوه مهره: اثری از گشتاور مناسب نداشت (کمگشتاوری).
نتیجه: در دستور کار دادگاه کارشناسی، نصاب و تأمینکننده فاقد گواهی فنی محکوم شدند.
بخش هفتم: سوالات متداول تخصصی (FAQ برای مهندسان)
- آیا میتوان از رول بولت در بتن ترکخورده استفاده کرد؟ خیر – مگر اینکه انکر دارای گواهی Cracked Concrete Qualification (مطابق ACI 355.2) باشد. رول بولتهای معمولی در بتن ترکخورده ظرفیت خود را از دست میدهند.
- حداقل فاصله بین دو رول بولت چقدر است؟ حداقل ۵ برابر قطر اسمی بولت (مثلاً برای M10، حداقل ۵ سانتیمتر). کمتر از آن منجر به گسیختگی شکافت میشود.
- حداقل فاصله از لبه بتن چقدر است؟ معمولاً ۶ تا ۸ برابر قطر بولت. برای بولت M12، حداقل ۷ سانتیمتر از لبه آزاد.
- آیا رول بولت قابل جوشکاری است؟ خیر – حرارت جوشکاری تنشهای پسماند را آزاد کرده و متالورژی شفت را تغییر میدهد. برای اتصالات جوشی از صفحه بیسپلیت با میلگرد ریشه استفاده کنید.
- چگونه رول بولت معیوب را از بتن خارج کنیم؟ با دستگاه کرگیری (Core Drill) یک سوراخ بزرگتر اطراف آن ایجاد کنید، سپس سوراخ را با اپوکسی یا انکر شیمیایی ترمیم کنید.
- نرخ گشتاور استاندارد برای رول بولت M10 در بتن C25 چقدر است؟ معمولاً بین ۳۰ تا ۴۰ نیوتنمتر. حتماً دفترچه فنی برند مربوطه را کنترل کنید.
- آیا استفاده مجدد از رول بولت (باز و بسته کردن مهره) مجاز است؟ حداکثر یک بار – و آن هم فقط با تست گشتاور مجدد. دو بار سفتکاری مجدد ممنوع است.
نتیجهگیری: از تئوری تا عمل – تضمین ایمنی با تأمین هوشمند بولتیکال
پرهیز از ۵ اشتباه مهلک در نصب رول بولت یعنی: تمیزکاری اصولی حفره، گشتاور دقیق با ترکمتر، کنترل قطر مته، حفظ عمق کاشت و عدم بارگذاری زودهنگام. اما حتی بهترین نصب هم با محصول غیراصل یا فاقد گواهی محکوم به شکست است. برای مشاهده محصولات وارد صفحه انکربولت و رول بولت شوید .
بولتیکال به عنوان مرجع تخصصی تامین اتصالات سنگین صنعتی، رول بولتهای غلافی، آندکات و پرمیوم را با گواهی آزمایشگاه متالورژی، گزارش گشتاور استاندارد و تضمین اصالت زنجیره تأمین ارائه میدهد.
📌 برای دریافت جدول گشتاور تمام سایزها، کاتالوگ فنی و استعلام قیمت، به صفحه اصلی بولتیکال مراجعه کنید.
