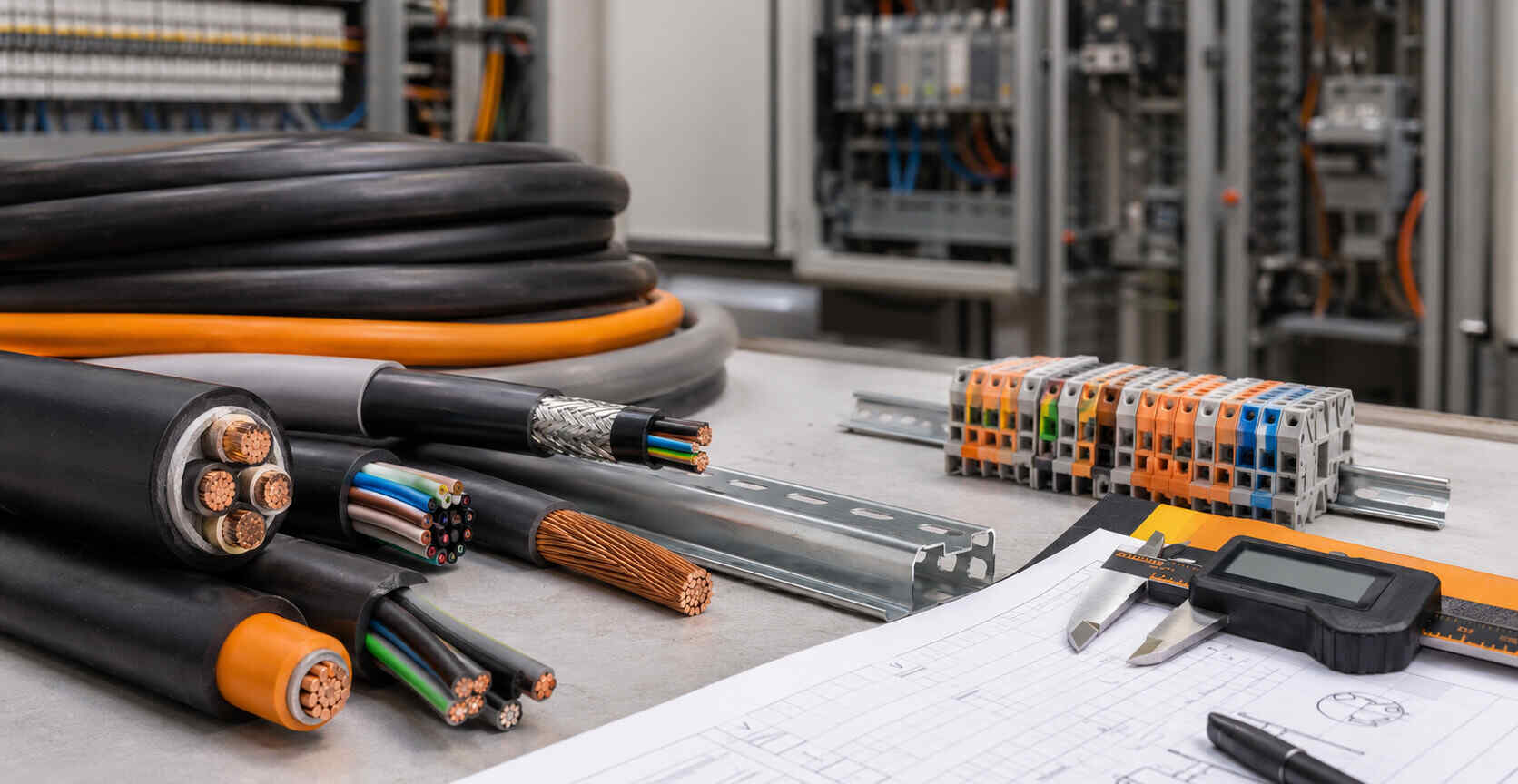

راهنمای خرید کابل و سیم صنعتی بر این تأکید دارد که انتخاب درست فقط با گفتن «کابل صنعتی» ممکن نیست. متن تفاوت کابل برق، کنترل، شیلددار، افشان، مفتولی و تابلو برق را توضیح میدهد و میگوید خریدار باید نوع کاربرد، ولتاژ، سطح مقطع، جنس هادی، روکش و شرایط نصب را مشخص کند.
همچنین روش استعلام دقیق برای خرید پروژهای را شرح میدهد و اشتباهات رایج مانند توجه به ظاهر، حذف جنس هادی یا نادیده گرفتن نویز را بررسی میکند. در پایان، مسیر سفارش در بولتیکال و پرسشهای متداول درباره انتخاب کابل و سیم صنعتی ارائه شده است.
در خرید کابل و سیم صنعتی، اشتباه معمولاً از یک جمله کوتاه شروع میشود: «کابل صنعتی میخواهم». این جمله برای شروع مکالمه بد نیست، اما برای خرید پروژهای هیچوقت کافی نیست.
مهندس برق، مدیر خرید یا تابلوساز باید قبل از استعلام بداند کابل قرار است برق منتقل کند، فرمان بدهد، سیگنال را جابهجا کند یا داخل تابلو و ماشینآلات نصب شود. هرکدام از این کاربردها، کابل مخصوص خودش را میخواهد.
کابل برق، کابل کنترل، کابل شیلددار، کابل افشان، سیم مفتولی و کابل تابلو برق از نظر ساختار، سطح مقطع، ولتاژ نامی، انعطاف، روکش و قیمت تفاوت دارند. خریدار زمانی انتخاب درستی انجام میدهد که مشخصات فنی را قبل از استعلام کامل کند.
در صفحه کابل و سیم صنعتی بولتیکال میتوانید مسیر انتخاب محصول را بر اساس همین منطق شروع کنید. بعد از مشخص شدن نوع کابل، تعداد رشته، سطح مقطع، ولتاژ، جنس هادی، روکش، شیلد و متراژ، تیم بولتیکال درخواست شما را دقیقتر بررسی میکند.
اول مشخص کنید کابل برای برق است یا کنترل
کابل برق صنعتی وظیفه انتقال توان را بر عهده دارد. این کابل معمولاً برای تغذیه موتور، تابلو اصلی، مصرفکنندههای صنعتی، تجهیزات قدرت و مسیرهای برقرسانی به کار میرود.
در انتخاب کابل برق، مهندس پروژه باید جریان مصرفی، ولتاژ مدار، طول مسیر، افت ولتاژ مجاز، شرایط نصب، دمای محیط و نوع روکش را بررسی کند. بیتوجهی به همین موارد میتواند باعث گرمشدن کابل، افت ولتاژ یا کاهش عمر سیستم شود.
کابل کنترل مسیر متفاوتی دارد. این کابل بیشتر فرمان، سیگنال، ارتباط بین تابلو و دستگاه، اتصال PLC، سنسور، عملگر و تجهیزات کنترلی را مدیریت میکند.
در کابل کنترل، تعداد رشته، سطح مقطع هر رشته، انعطافپذیری، قطر بیرونی، شیلد و مسیر عبور کابل اهمیت بیشتری پیدا میکند. خریدار نباید فقط به ظاهر چندرشتهای کابل نگاه کند و آن را با کابل برق اشتباه بگیرد.
برای شروع انتخاب، صفحه دسته کابل و سیم صنعتی نقطه مناسبی است. از آنجا میتوانید بین کابل برق، کابل کنترل، کابل شیلددار و کابل افشان مسیر درست را انتخاب کنید.
تفاوت سیم و کابل در خرید صنعتی
در بازار ایران، بسیاری از خریداران واژه سیم و کابل را بهجای هم به کار میبرند. این اشتباه در خریدهای کوچک شاید مشکل بزرگی ایجاد نکند، اما در پروژه صنعتی میتواند هزینهساز شود.
سیم معمولاً برای سیمکشی داخل تابلو، اتصال ترمینالها، مسیرهای کوتاهتر، نصب داخلی و مدارهای سادهتر کاربرد دارد. ساختار آن نسبت به کابل سادهتر است و خریدار باید سطح مقطع، نوع هادی و انعطاف را با محل نصب تطبیق دهد.
کابل معمولاً چند لایه محافظتی و ساختار کاملتری دارد. تولیدکننده کابل را برای مسیرهای صنعتی، برقرسانی، کنترل، فرمان، نصب روی سینی کابل، محیطهای سختتر یا مسیرهایی با چند رشته طراحی میکند.
سیم افشان برای تابلو برق، ترمینالکاری، مسیرهای دارای خمکاری و نصب در فضای محدود انتخاب خوبی است. سیم مفتولی یا نیمهافشان بیشتر در نصب ثابت و مسیرهایی جواب میدهد که حرکت و خمکاری مداوم ندارند.
سطح مقطع کابل؛ عددی که نباید حدسی انتخاب کنید
سطح مقطع هادی فقط یک عدد روی روکش کابل نیست. این عدد تعیین میکند کابل چه مقدار جریان را با افت ولتاژ قابل قبول و دمای ایمن عبور میدهد.
هرچه جریان مصرفی، طول مسیر یا دمای محیط بالاتر برود، انتخاب سطح مقطع حساستر میشود. مهندس برق باید سطح مقطع را با جریان مجاز، افت ولتاژ، روش نصب و شرایط محیطی هماهنگ کند.
در بسیاری از پروژهها، خریدار فقط میگوید «کابل ۴ رشته میخواهم». این اطلاعات کافی نیست. باید مشخص شود هر رشته چه سطح مقطعی دارد؛ برای مثال 4×2.5، 7×1.5، 12×0.75 یا 24×0.25 میلیمتر مربع.
استاندارد IEC 60228 هادیهای کابل را بر اساس کلاس و سطح مقطع دستهبندی میکند. در این دستهبندی، هادی مفتولی، نیمهافشان، افشان و بسیار نرم از نظر انعطاف و ساختار تفاوت دارند.
برای پروژههای کنترل و فرمان، صفحه کابل کنترل افشان بولتیکال میتواند مسیر انتخاب را دقیقتر کند. در زمان ثبت درخواست، تعداد رشته، سطح مقطع، جنس هادی، ولتاژ نامی و متراژ را کامل بنویسید.
ولتاژ نامی کابل را از استعلام حذف نکنید
ولتاژ نامی نشان میدهد عایق و ساختار کابل برای چه سطحی از ولتاژ طراحی شدهاند. خریدار نباید کابل کنترل، سیم تابلو یا کابل برق سبک را بدون بررسی فنی جای کابل قدرت قرار دهد.
کابلهای کنترل و فرمان در بسیاری از پروژهها با ولتاژهایی مثل 300/500 ولت عرضه میشوند. بعضی سیمها و کابلهای عایق PVC نیز ولتاژ نامی 450/750 ولت دارند.
برای کابلهای قدرت و مسیرهای سنگینتر، مهندس پروژه باید سراغ استاندارد و ساختار مناسب همان سطح ولتاژ برود. در چنین مسیرهایی، فقط تعداد رشته یا سطح مقطع تصمیم نهایی را مشخص نمیکند.
وقتی ولتاژ نامی را در درخواست خرید نمینویسید، تأمینکننده ممکن است گزینهای عمومی پیشنهاد دهد. این انتخاب عمومی شاید از نظر قیمت جذاب باشد، اما از نظر ایمنی و عمر کابل برای پروژه مناسب نباشد.
کابل کنترل افشان؛ انتخاب تخصصی برای فرمان و تابلو برق
کابل کنترل افشان در مدارهای فرمان، تابلو برق، ماشینآلات صنعتی، سیستمهای اتوماسیون، اتصال سنسورها و مسیرهای کنترلی کاربرد زیادی دارد. این کابل به دلیل انعطاف بیشتر، نصب داخل تابلو و مسیرهای دارای خمکاری را سادهتر میکند.
در خرید کابل کنترل افشان، تعداد رشته و سطح مقطع هر رشته مهمترین اطلاعات سفارش هستند. کابل 7×0.75، کابل 12×1، کابل 24×0.5 و مدلهای مشابه، از نظر تعداد مدار، قطر بیرونی، قیمت و کاربرد تفاوت دارند.
تابلوساز یا مهندس اتوماسیون باید قبل از خرید مشخص کند کابل در چه مسیری حرکت میکند، چقدر خم میشود، به چه ترمینالی متصل میشود و چه ولتاژ فرمانی را پوشش میدهد.
برای بررسی تنوعهای مرتبط، میتوانید صفحه مشاهده کابل کنترل افشان در بولتیکال را ببینید. هنگام افزودن آیتم به سبد خرید، متراژ، تعداد رشته، سطح مقطع، جنس هادی و شرایط نصب را در توضیحات سفارش وارد کنید.
کابل کنترل شیلددار؛ وقتی نویز، مدار فرمان را خراب میکند
در محیط صنعتی، کابل کنترل همیشه در مسیر آرام و تمیز عبور نمیکند. گاهی کابل از کنار موتور، اینورتر، درایو، کابل قدرت، تابلو برق یا منابع نویز الکتریکی رد میشود.
نویز میتواند فرمان را مختل کند، سیگنال را ناپایدار کند یا باعث خطاهای تکرارشونده در PLC و تجهیزات اندازهگیری شود. در چنین شرایطی، کابل کنترل شیلددار انتخاب جدیتری است.
شیلد به کاهش اثر نویز کمک میکند، اما نصب نادرست میتواند عملکرد آن را ضعیف کند. مجری پروژه باید مسیر کابلکشی، نحوه اتصال شیلد، ارت، فاصله از کابلهای قدرت و شرایط تابلو را هم بررسی کند.
اگر پروژه شما در محیط دارای نویز اجرا میشود، این موضوع را در استعلام بنویسید. برای این گروه، لینک محصولی پیشنهادی کابل کنترل شیلددار در بولتیکال است و تیم محتوا باید قبل از انتشار نهایی، وضعیت این URL را بررسی کند.
جنس هادی؛ چرا مغزی مس، CCA و آلومینیوم را نباید یکی بدانید؟
جنس هادی روی رسانایی، افت ولتاژ، گرمشدن، وزن، قیمت و قابلیت اطمینان کابل اثر مستقیم دارد. در بسیاری از پروژههای صنعتی، خریدار کابل مغزی مس یا مس آنیلشده را بهعنوان گزینه مطمئنتر بررسی میکند.
بازار گاهی کابل CCA یا هادی آلومینیوم روکش مس را هم پیشنهاد میدهد. این گزینه ممکن است در بعضی کاربردها مطرح شود، اما نباید بدون محاسبه و تأیید فنی جای کابل مسی قرار بگیرد.
تفاوت مقاومت الکتریکی، ظرفیت جریان، افت ولتاژ، روش اتصال و دوام ترمینال، در انتخاب جنس هادی اهمیت دارد. خرید ارزانتر زمانی منطقی است که پروژه از نظر فنی آن گزینه را بپذیرد.
در درخواست خرید، جنس هادی را شفاف بنویسید. عبارت «کابل کنترل ۱۲ رشته» کافی نیست؛ باید مشخص کنید هادی مس، CCA یا گزینه دیگری مدنظر پروژه است.
کاربرد روکش و عایق کابل
روکش کابل فقط نقش ظاهری ندارد. روکش باید در برابر شرایط محیطی، سایش، رطوبت، روغن، مواد شیمیایی، دما، شعله و فشار مکانیکی عملکرد قابل قبول داشته باشد.
در بسیاری از کابلهای کنترل و سیمهای صنعتی، PVC انتخاب رایجی است. با این حال، محیطهای روغنی، داغ، متحرک، فضای باز یا دارای مواد شیمیایی میتوانند روکش مقاومتری بخواهند.
کابل داخل تابلو با کابلی که روی سینی کابل، کنار ماشینآلات یا در مسیر متحرک قرار میگیرد شرایط یکسانی ندارد. همین تفاوتها باید از مرحله استعلام وارد تصمیم خرید شوند.
مدیر خرید با اعلام محیط نصب، به تأمینکننده کمک میکند گزینه دقیقتری پیشنهاد دهد. این کار از خرید کابل عمومی برای کاربرد تخصصی جلوگیری میکند.
جدول تصمیم خرید کابل و سیم صنعتی
جدول زیر برای تصمیم سریع مدیر خرید و مهندس پروژه طراحی شده است. این جدول جای محاسبه مهندسی را نمیگیرد، اما مسیر استعلام را دقیقتر میکند.
| نیاز پروژه | گزینه مناسبتر | مشخصات مهم هنگام استعلام | ریسک انتخاب اشتباه |
|---|---|---|---|
| انتقال توان به مصرفکننده صنعتی | کابل برق صنعتی | جریان، ولتاژ، سطح مقطع، طول مسیر، نوع نصب، روکش | افت ولتاژ، گرمشدن کابل، کاهش ایمنی |
| فرمان و سیگنال در تابلو برق | کابل کنترل افشان | تعداد رشته، سطح مقطع، ولتاژ نامی، جنس هادی، متراژ | کمبود رشته، نصب سخت، خطای مدار فرمان |
| مسیر دارای نویز الکتریکی | کابل کنترل شیلددار | نوع شیلد، تعداد رشته، سطح مقطع، ارت، مسیر نصب | اختلال در سیگنال، خطای PLC یا تجهیزات اندازهگیری |
| سیمکشی داخل تابلو و ترمینالها | سیم افشان یا نیمهافشان | سطح مقطع، رنگ، کلاس هادی، نوع عایق، ولتاژ نامی | اتصال ضعیف، خمکاری نامناسب، افزایش حرارت |
| نصب ثابت و بدون حرکت مداوم | سیم مفتولی یا نیمهافشان | سطح مقطع، جنس هادی، مسیر نصب، استاندارد پروژه | هزینه اضافه یا انتخاب کابل بیش از نیاز |
| ماشینآلات با حرکت یا فضای محدود | کابل افشان انعطافپذیر | کلاس هادی، شعاع خمش، روکش، شرایط حرکت، تعداد رشته | شکستگی رشته، کاهش عمر کابل، توقف دستگاه |
اشتباهات رایج خرید کابل در بازار ایران
بعضی خریداران کابل را از روی قطر ظاهری قضاوت میکنند. قطر بیرونی الزاماً سطح مقطع واقعی، کیفیت هادی یا جریان قابل تحمل را نشان نمیدهد.
گروهی دیگر جنس هادی را در استعلام حذف میکنند. دو کابل با ظاهر مشابه میتوانند از نظر مس، CCA، مقاومت الکتریکی و افت ولتاژ تفاوت زیادی داشته باشند.
اشتباه بعدی، بیتوجهی به مسیر نصب است. کابلی که داخل تابلو عملکرد خوبی دارد، لزوماً برای سینی کابل، مسیر متحرک، فضای باز یا محیط روغنی مناسب نیست.
در سیستمهای کنترلی، نادیده گرفتن نویز هم خطای مهمی است. کابل بدون شیلد در کنار موتور یا اینورتر ممکن است خطاهایی ایجاد کند که تیم تعمیرات بهسختی آنها را پیدا کند.
برای استعلام کابل و سیم صنعتی چه اطلاعاتی بفرستیم؟
تأمینکننده با متراژ تنها نمیتواند کابل درست را پیشنهاد دهد. استعلام حرفهای کابل باید شبیه یک چکلیست فنی نوشته شود.
- نوع محصول: کابل برق، کابل کنترل، کابل شیلددار، سیم افشان، سیم مفتولی یا کابل چندرشتهای
- تعداد رشته و سطح مقطع هر رشته
- ولتاژ نامی موردنیاز
- جنس هادی: مس، مس آنیلشده، CCA یا گزینه مشخص پروژه
- نوع عایق و روکش، مثل PVC یا روکش مقاومتر بر اساس محیط
- متراژ دقیق و تعداد حلقه یا قرقره
- محیط نصب: تابلو، سینی کابل، فضای باز، مرطوب، روغنی، گرم یا متحرک
- نیاز به شیلد، انعطاف بالا، مقاومت مکانیکی یا مقاومت حرارتی
- محل تحویل، زمان موردنیاز و شرایط پروژه
وقتی این اطلاعات را کامل مینویسید، تیم بولتیکال میتواند محصول مناسب را سریعتر بررسی کند. نتیجه این کار، پیشفاکتور دقیقتر و کاهش رفتوبرگشت بین خرید، فنی و تأمین است.
مسیر سفارش در بولتیکال: برای خرید کابل و سیم صنعتی، ابتدا وارد صفحه کابل و سیم صنعتی بولتیکال شوید، نوع محصول را انتخاب کنید، تعداد رشته، سطح مقطع، ولتاژ، جنس هادی، متراژ و شرایط نصب را مشخص کنید و آیتمها را به سبد خرید اضافه کنید. تیم بولتیکال پس از بررسی موجودی، مشخصات فنی و شرایط پروژه، پیشفاکتور را آماده میکند.
نقشه انتخاب سریع برای مهندس خرید
مهندس خرید میتواند قبل از ارسال درخواست، مسیر زیر را بررسی کند. این نقشه کمک میکند درخواست از همان ابتدا دقیقتر نوشته شود.
- هدف انتقال توان است؟ کابل برق صنعتی را بررسی کنید.
- مدار فرمان، سیگنال یا PLC دارید؟ کابل کنترل را در اولویت بگذارید.
- مسیر کنار موتور، اینورتر یا تابلو قدرت میرود؟ کابل شیلددار را جدی بگیرید.
- داخل تابلو خمکاری و اتصال به ترمینال زیاد دارید؟ سیم یا کابل افشان انتخاب مناسبتری است.
- مسیر ثابت و بدون حرکت دارید؟ سیم مفتولی یا نیمهافشان میتواند اقتصادیتر باشد.
- طول مسیر زیاد است؟ افت ولتاژ و سطح مقطع را قبل از خرید محاسبه کنید.
- محیط مرطوب، روغنی، گرم یا صنعتی سنگین است؟ نوع روکش و عایق را از حالت عمومی خارج کنید.
جمعبندی؛ کابل را با اسم نخرید، با مشخصات بخرید
خرید کابل و سیم صنعتی زمانی نتیجه درست میدهد که خریدار فقط به نام محصول، قطر ظاهری یا قیمت متری تکیه نکند. نوع مصرف، جریان، ولتاژ، سطح مقطع، تعداد رشته، جنس هادی، نوع روکش، شیلد، مسیر نصب و شرایط محیطی باید قبل از خرید مشخص شوند.
کابل برق، کابل کنترل، کابل شیلددار و کابل افشان هرکدام منطق انتخاب خودشان را دارند. انتخاب اشتباه میتواند افت ولتاژ، گرمشدن کابل، نویز در سیستم فرمان، کاهش عمر کابل یا توقف دستگاه ایجاد کند.
برای خرید پروژهای کابل و سیم صنعتی، وارد صفحه کابل و سیم صنعتی بولتیکال شوید، محصول موردنیاز را انتخاب کنید، مشخصات فنی مثل تعداد رشته، سطح مقطع، ولتاژ، جنس هادی، متراژ، شیلد و شرایط نصب را ثبت کنید و آیتمها را به سبد خرید اضافه کنید. کارشناسان بولتیکال پس از بررسی فنی، موجودی و شرایط پروژه، پیشفاکتور مناسب را آماده میکنند.
سؤالات متداول درباره خرید کابل و سیم صنعتی
برای خرید کابل صنعتی، فقط متراژ کافی است؟
خیر. خریدار باید نوع کابل، تعداد رشته، سطح مقطع، ولتاژ نامی، جنس هادی، نوع روکش، شیلد، محیط نصب و شرایط تحویل را هم مشخص کند.
تفاوت کابل کنترل با کابل برق در چیست؟
کابل برق توان را به مصرفکننده منتقل میکند. کابل کنترل فرمان، سیگنال و ارتباط بین تابلو برق، PLC، سنسور، عملگر و ماشینآلات را مدیریت میکند.
چه زمانی کابل شیلددار لازم است؟
وقتی کابل از کنار موتور، اینورتر، تابلو قدرت یا منابع نویز عبور میکند، شیلد میتواند خطای سیگنال و اختلال فرمان را کمتر کند. مجری پروژه باید اتصال درست شیلد و ارت را هم بررسی کند.
سیم افشان بهتر است یا مفتولی؟
کاربرد، گزینه بهتر را تعیین میکند. سیم افشان برای خمکاری، تابلو و فضای محدود مناسبتر است. سیم مفتولی یا نیمهافشان در نصب ثابت و مسیرهای بدون حرکت عملکرد بهتری دارد.
سطح مقطع کابل را چطور انتخاب کنیم؟
مهندس پروژه باید سطح مقطع را بر اساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، نوع نصب، دمای محیط و استاندارد پروژه انتخاب کند. مسیرهای مهم به محاسبه مهندسی نیاز دارند.
آیا بولتیکال برای کابل و سیم صنعتی پیشفاکتور میدهد؟
بله. شما میتوانید محصول موردنیاز را در صفحه کابل و سیم صنعتی بولتیکال بررسی کنید، مشخصات فنی و متراژ را ثبت کنید، آیتمها را به سبد خرید اضافه کنید و درخواست پیشفاکتور بفرستید.
