پیچ کارتل (Oil Drain Plug) چیست و چه وظیفه‌ای دارد؟

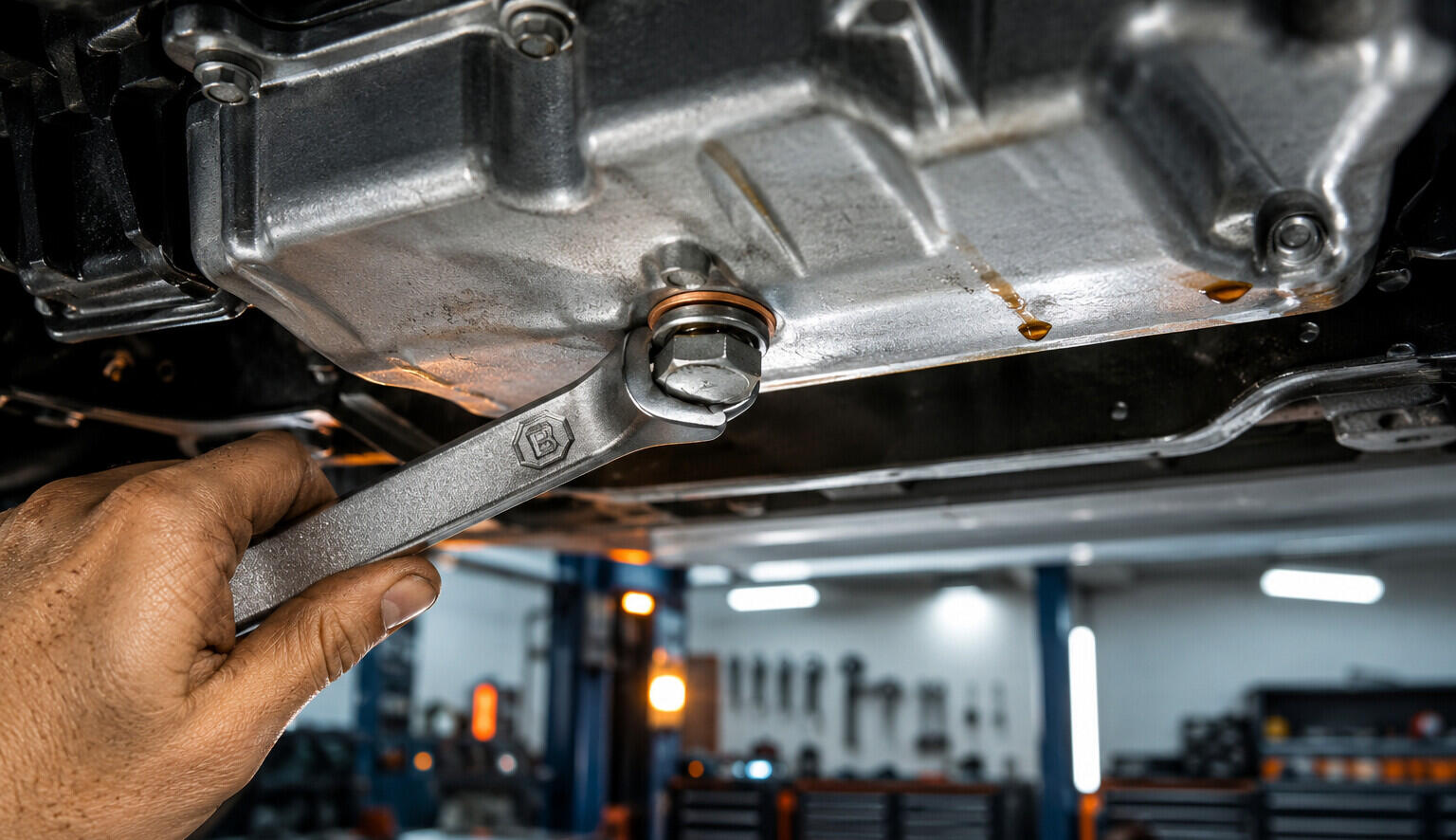

در میان صدها قطعه ریز و درشت که در سیستم فنی خودرو فعالیت می‌کنند، برخی قطعات با وجود ظاهر ساده خود، نقشی حیاتی در سلامت موتور بر عهده دارند. پیچ کارتل (که در اصطلاح فنی به آن پیچ تخلیه روغن موتور یا Drain Plug نیز می‌گویند)، یکی از همین قطعات کلیدی است. این پیچ در پایین‌ترین نقطه از محفظه کارتل (ظرف نگهدارنده روغن موتور) نصب می‌شود و وظیفه اصلی آن، مسدود کردن خروجی و جلوگیری از نشتی مایع روانکار موتور است.

هنگام تعویض روغن دوره‌ای خودرو، تعمیرکار با باز کردن این پیچ، به روغن سوخته و کارکرده اجازه می‌دهد که به طور کامل از موتور خارج شود. با توجه به اینکه این قطعه مستقیماً با سلامت روانکاری موتور در ارتباط است، هرگونه شل‌شدگی، هرز شدن رزوه‌ها یا ناهم‌راستایی آن می‌تواند منجر به تخلیه ناگهانی روغن و در نهایت سوختن یا یاتاقان زدن موتور خودرو شود. برای خرید و بررسی انواع پیچ و مهره صنعتی و خودرویی می‌توانید به صفحات محصول پلتفرم بولتیکال مراجعه کنید.

انواع پیچ کارتل و واشرهای آب‌بندی (Sealing Washers)

پیچ‌های کارتل بسته به مدل خودرو، حجم موتور و جنس محفظه کارتل (که معمولاً از جنس آلومینیوم یا فولاد پرس‌شده است) در سایزها و مدل‌های مختلفی طراحی می‌شوند. اما بخش مهم‌تر این اتصال که وظیفه سد کردن راه نفوذ روغن را دارد، واشر آب‌بندی آن است.

۱. واشر مسی (Copper Sealing Washer)

مس به دلیل خاصیت چکش‌خواری و نرمی متالورژیکی خود، بهترین گزینه برای آب‌بندی پیچ کارتل در کارتل‌های فولادی است. وقتی پیچ سفت می‌شود، واشر مسی کمی دفرمه شده و تمام منافذ ریز میکروسکوپی بین گل پیچ و بدنه کارتل را پر می‌کند.

۲. واشر آلومینیومی و پلاستیکی

در خودروهایی که محفظه کارتل آن‌ها از آلومینیوم ساخته شده، معمولاً از واشرهای آلومینیومی یا له شونده استفاده می‌شود تا از بروز خوردگی گالوانیک بین دو فلز ناهمگن جلوگیری شود. طبق پروتکل‌های نگهداری خودرو، این واشرها «یک‌بار مصرف» هستند و باید در هر بار تعویض روغن، با یک واشر نو جایگزین شوند.

علل اصلی هرز شدن و روغن‌ریزی از ناحیه پیچ کارتل

بسیاری از رانندگان حداقل یک‌بار با چالش سفت نشدن پیچ کارتل یا مشاهده لکه‌های روغن زیر خودرو مواجه شده‌اند. این مشکل عمدتاً به سه دلیل اصلی زیر رخ می‌دهد:

• سفت کردن بیش از حد (Over-Tightening): تعمیرکاران تعویض روغنی گاهی اوقات بدون استفاده از ابزار استاندارد و با اعمال نیروی بیش از حد، پیچ را سفت می‌کنند. این کار باعث بریده شدن یا له شدن رزوه‌های روی پیچ یا بدنه کارتل می‌شود.
• بستن پیچ به صورت مایل (Cross-Threading): اگر پیچ در ابتدای کار با دست و به صورت روان روی رزوه قرار نگیرد و مستقیماً با آچار بکس سفت شود، رزوه‌های جدید و کجی را روی پوسته نرم کارتل ایجاد کرده و ساختار اتصال را نابود می‌کند.
• عدم تعویض واشر آب‌بندی: استفاده مجدد از واشر دفرمه شده قدیمی، شایع‌ترین علت چکیدن قطره‌ای روغن از زیر ماشین است.

راهکارهای کاربردی برای رفع مشکل هرز شدن رزوه‌ها

اگر رزوه‌های محفظه کارتل خودروی شما هرز شده است، نیازی به تعویض کامل و پرهزینه مخزن کارتل نیست. در مهندسی تعمیرات، سه راهکار استاندارد برای حل این چالش وجود دارد که بر اساس استانداردهای بین‌المللی مرجع مانند SAE توصیه می‌شوند:

1. استفاده از پیچ کارتل اورسایز (Oversize Repair Plug): این پیچ‌ها دارای رزوه‌های خودتراش و کمی پهن‌تر از سایز استاندارد هستند که بدون نیاز به قلاویزکاری، مسیر جدیدی باز کرده و سوراخ را آب‌بندی می‌کنند.
2. قلاویزکاری و سایز آپ (Re-Tapping): تعمیرکار سوراخ کارتل را یک سایز بزرگ‌تر قلاویز می‌کند (مثلاً تبدیل سایز M14 به M16) و از یک پیچ کارتل جدید با سایز بزرگ‌تر استفاده می‌کند.
3. نصب مغزی فنری (Heli-Coil): بهترین روش مهندسی که ساختار اصلی و سایز استاندارد پیچ خودرو را حفظ می‌کند، جاگذاری یک فنر هلی‌کویل فولادی درون سوراخ کارتل است.

پیچ کارتل مناسب هر خودرو؛ چرا انتخاب اشتباه، موتور را نابود می‌کند؟

یکی از رایج‌ترین اشتباهات در تعویض روغن، استفاده از پیچ کارتلی است که گام رزوه یا طول آن با پوسته کارتل خودرو مطابقت ندارد. حتی اختلاف چند دهم میلی‌متر در گام رزوه (Thread Pitch) می‌تواند در همان چند دور اول، رزوه‌های نرم آلومینیومی کارتل را تخریب کند. به همین دلیل، شناخت پیچ کارتل مناسب هر خودرو بر اساس کد موتور، سایز اسمی رزوه و نوع واشر آب‌بندی، یک الزام فنی است، نه یک انتخاب سلیقه‌ای.

در خودروهای ایرانی، تنوع موتورها باعث شده پیچ‌های کارتل در سه خانواده اصلی M14×۱.۲۵، M14×۱.۵ و M16×۱.۵ دسته‌بندی شوند. به عنوان مثال:

• موتورهای خانواده X200 (پراید، تیبا، ساینا، کوئیک) معمولاً از پیچ M14 با گام ۱.۵ و آچارخور ۱۷ استفاده می‌کنند.
• موتورهای TU3 و TU5 (۲۰۶، ۲۰۷، رانا) به پیچ M14 با گام ۱.۲۵ نیاز دارند که نباید با گام ۱.۵ اشتباه گرفته شود.
• موتورهای XU7 (پژو ۴۰۵، پارس، سمند) و K4M (تندر ۹۰، ساندرو) از پیچ M16 با گام ۱.۵ بهره می‌برند.
• موتور ملی EF7 (سمند EF7، دنا، تارا) معمولاً از پیچ M14 با گام ۱.۵ و واشر آلومینیومی یا مسی استفاده می‌کند.

توصیه فنی بولتیکال: پیش از خرید پیچ کارتل، حتماً کد موتور خودرو، سایز اسمی رزوه و گام آن را از دفترچه فنی خودرو یا از طریق مشاوره فنی با کارشناسان ما استعلام کنید. استفاده از پیچ با گام اشتباه، حتی اگر در ظاهر جا برود، در بلندمدت باعث هرز شدن رزوه‌های کارتل و نشتی روغن خواهد شد.

جدول کاربردی سایز و مشخصات فنی پیچ کارتل خودروهای رایج ایران

برای تعویض‌روغنی‌ها، تعمیرکاران و حتی رانندگانی که تمایل دارند کارهای فنی خودرو را خودشان انجام دهند، دانستن سایز دقیق دنده‌ها و گام پیچ کارتل بسیار حیاتی است. استفاده از سایز اشتباه یا تلاش برای بستن پیچی با گام دنده متفاوت، بلافاصله به رزوه‌های آلومینیومی یا فولادی کارتل آسیب می‌زند. در جدول زیر، مشخصات استاندارد پیچ تخلیه روغن خودروهای پرمصرف بازار ایران گردآوری شده است:

توجه: مقادیر جدول بر اساس استانداردهای متریک رایج و تجربه کارگاهی است؛ برای خودروهای وارداتی یا خاص، حتماً از دفترچه فنی خودرو یا مشاوره تخصصی استفاده کنید.

چک‌لیست کنترل کیفیت بازرس و ناظر فنی (QC Checklist) حین تعویض روغن

این بخش یک دستورالعمل و چک‌لیست کاربردی برای نظارت بر کار تکنسین‌های مکانیک و سرویس‌کارهای خودرو است تا از وقوع خسارت‌های سنگین ناشی از نشت روغن جلوگیری شود:

پرسش‌های متداول درباره پیچ کارتل (FAQ)

گشتاور استاندارد بستن پیچ کارتل چقدر است؟

گشتاور استاندارد بسته به خودرو و جنس کارتل متفاوت است، اما در اکثر خودروهای سواری بین ۲۵ تا ۳۵ نیوتن‌متر توصیه می‌شود. سفت کردن بیش از حد، عامل اصلی هرز شدن رزوه‌ها است.

آیا می‌توان از واشر مسی به‌جای واشر آلومینیومی استفاده کرد؟

در کارتل‌های فولادی بله؛ اما در کارتل‌های آلومینیومی، استفاده از واشر مسی می‌تواند باعث خوردگی گالوانیک شود. بهترین انتخاب، واشر آلومینیومی یا واشر ترکیبی مخصوص همان خودرو است.

نشانه‌های هرز شدن رزوه پیچ کارتل چیست؟

سفت نشدن پیچ در جای خود، چرخش آزادانه پیچ بدون گرفتن، نشتی روغن از ناحیه پیچ و مشاهده براده فلزی روی رزوه از مهم‌ترین نشانه‌های هرز شدن رزوه هستند.

هر چند وقت یک‌بار باید پیچ کارتل تعویض شود؟

خود پیچ در صورت سالم بودن نیاز به تعویض دوره‌ای ندارد، اما واشر آب‌بندی باید در هر بار تعویض روغن نو شود. در صورت مشاهده خوردگی، تغییر شکل رزوه یا زنگ‌زدگی، تعویض پیچ نیز توصیه می‌شود.

تامین عمده پیچ کارتل خودروهای مختلف با بولتیکال

اگر شما تعمیرگاه، تعویض‌روغنی، فروشگاه لوازم یدکی یا نمایندگی هستید و به دنبال تامین عمده پیچ کارتل و واشر آب‌بندی خودروهای مختلف با کیفیت استاندارد و قیمت رقابتی هستید، کارشناسان فنی بولتیکال آماده همکاری با شما هستند. ما پیچ کارتل انواع خودروهای ایرانی و وارداتی را در سایزها و گام‌های استاندارد، همراه با واشر مسی و آلومینیومی اورجینال، تأمین می‌کنیم.

درخواست مشاوره و تامین عمده پیچ کارتل

همین حالا با کارشناسان بولتیکال تماس بگیرید و لیست قیمت عمده را دریافت کنید.

نتیجه‌گیری؛ جزئیات کوچکی که از موتورهای بزرگ محافظت می‌کنند

نگهداری و بررسی دوره‌ای پیچ کارتل، نمونه بارزی از اهمیت دادن به جزییات در مهندسی خودرو است. یک پیچ ساده چند ده هزار تومانی و یک واشر مسی مینیاتوری، وظیفه محافظت از موتورهای گران‌قیمت چند صد میلیون تومانی را بر عهده دارند. رعایت گشتاور استاندارد، تعویض به موقع واشر آب‌بندی و شناخت سایز دقیق دنده‌ها بر اساس کدهای بین‌المللی مرجع سئو مانند DIN، تضمین‌کننده عملکرد روان و بدون نقص سیستم روانکاری خودروی شماست.
