آسانسورها یکی از حیاتیترین و در عین حال حساسترین اجزای سازهای در مهندسی ساختمان مدرن به شمار میروند. امنیت جان صدها مسافر به صورت روزانه به پایداری این کابینهای معلق وابسته است. زمانی که درباره ایمنی آسانسور صحبت میشود، ذهن اغلب افراد به سمت کابلهای فولادی، موتور یا سیستم ترمز اضطراری (پاراشوت) معطوف میشود؛ اما در لایههای عمیقتر مهندسی، این اتصالات آسانسور هستند که کل بار استاتیکی و دینامیکی سیستم را به سازه ساختمان منتقل میکنند. کوچکترین وازدگی، لهیدگی رزوه یا گسیختگی برشی در پیچ و مهرهها و رول بولتهای چاه آسانسور، پیامدهای جبرانناپذیری به همراه دارد. در این راهنما، الزامات فنی، گریدهای مقاومتی، استانداردهای بینالمللی EN 81 و خطاهای مهلک در خرید و نصب اتصالات سیستمهای بالابر را بررسی میکنیم.
۱. بخشهای کلیدی اتصالات آسانسور و بارهای مکانیکی وارده
یک چاه آسانسور را میتوان به یک ستون فقرات تشبیه کرد که برای حفظ توازن و حرکت خطی خود نیازمند اتصالات صلبی است. پیچ و مهرهها و انکربولتها در سه بخش کلیدی آسانسور نقش ساختاری ایفا میکنند:
الف) اتصالات براکتهای ریل راهنما (Guide Rail Brackets)
ریلهای راهنما وظیفه هدایت مستقیم کابین و قاب وزنه تعادل را بر عهده دارند. این ریلها توسط براکتهای فلزی به دیواره چاه آسانسور (که یا بتنی است یا کلافکشی فلزی دارد) متصل میشوند. اتصالات در این بخش، به ویژه رول بولتها، به طور مداوم تحت بارهای برشی ناشی از حرکت حرکتی کابین و نیروهای ضربهای ناگهانی در زمان عملکرد پاراشوت قرار دارند.
ب) اتصالات شاسی موتور و گیربکس (Drive Machine & Bedplate)
موتور آسانسور در موتورخانه یا بالای چاه (در سیستمهای MRL) روی یک شاسی فولادی مستقر است. این اتصالات تحت بارهای شدید دینامیکی، مکرر و لرزشی (Vibrational Loosening) قرار دارند. پیچهای این بخش باید مقاومت تسلیم بالایی داشته باشند تا دچار پدیده خستگی متریال نشوند.
ج) اتصالات کابین، کاراسل و سیستم تعلیق
کلاف فولادی دور کابین که وزن مسافران و بار را تحمل میکند، تماماً توسط اتصالات پیچ و مهرهای پرمقاومت به یکدیگر متصل میشود. هرگونه افت گشتاور یا شلشدگی در این بخش به مرور زمان باعث ایجاد صداهای ناهنجار و انحرافات میلیمتری کابین خواهد شد.
۲. گریدهای مقاومتی و استانداردهای پیچ و مهره آسانسوری
بر اساس استانداردهای ملی و ضوابط بینالمللی نظیر EN 81 (استاندارد ایمنی ساخت و نصب آسانسورها)، استفاده از پیچهای آهن معمولی (مانند گرید ۴.۶ یا ۵.۶) در بخشهای ساختاری آسانسور کاملاً ممنوع است. این پیچها به دلیل کربن پایین، تحت نیروهای کششی چاه آسانسور دچار تغییر شکل پلاستیک (کشآمدگی) شده و به سرعت وا میروند.
در اتصالات ساختاری آسانسور، الزامات زیر برای گریدها حکمفرماست:
- پیچهای خشکه گرید ۸.۸ (DIN 931 / DIN 933): این گرید، حداقل مقاومت مجاز برای اتصالات براکتها و قطعات مکانیکی آسانسور است. برای آشنایی با رفتار متالورژیکی این قطعات، میتوانید به مقاله کلاس مقاومتی پیچ و مهره چیست؟ گرید 8.8، 10.9 و 12.9 مراجعه کنید.
- پیچهای پرمقاومت گرید ۱۰.۹ و ۱۲.۹: در بخش اتصال موتور به شاسی و همچنین قطعات درگیر در سیستم ترمز اضطراری (گیره پاراشوت)، به دلیل وجود تنشهای شدید خستگی، الزاماً باید از پیچهای آلیاژی گرید ۱۰.۹ یا ۱۲.۹ استفاده شود تا ریسک شکست ترد از بین برود. برای بررسی دقیق علل شکست پیچها تحت این بارها، مطالعه مقاله چرا پیچها میشکنند؟ تحلیل شکست خستگی و تنش راهگشای مهندسان ناظر خواهد بود.
۳. رول بولت آسانسور؛ قلب تپنده پایداری در دیواره بتنی

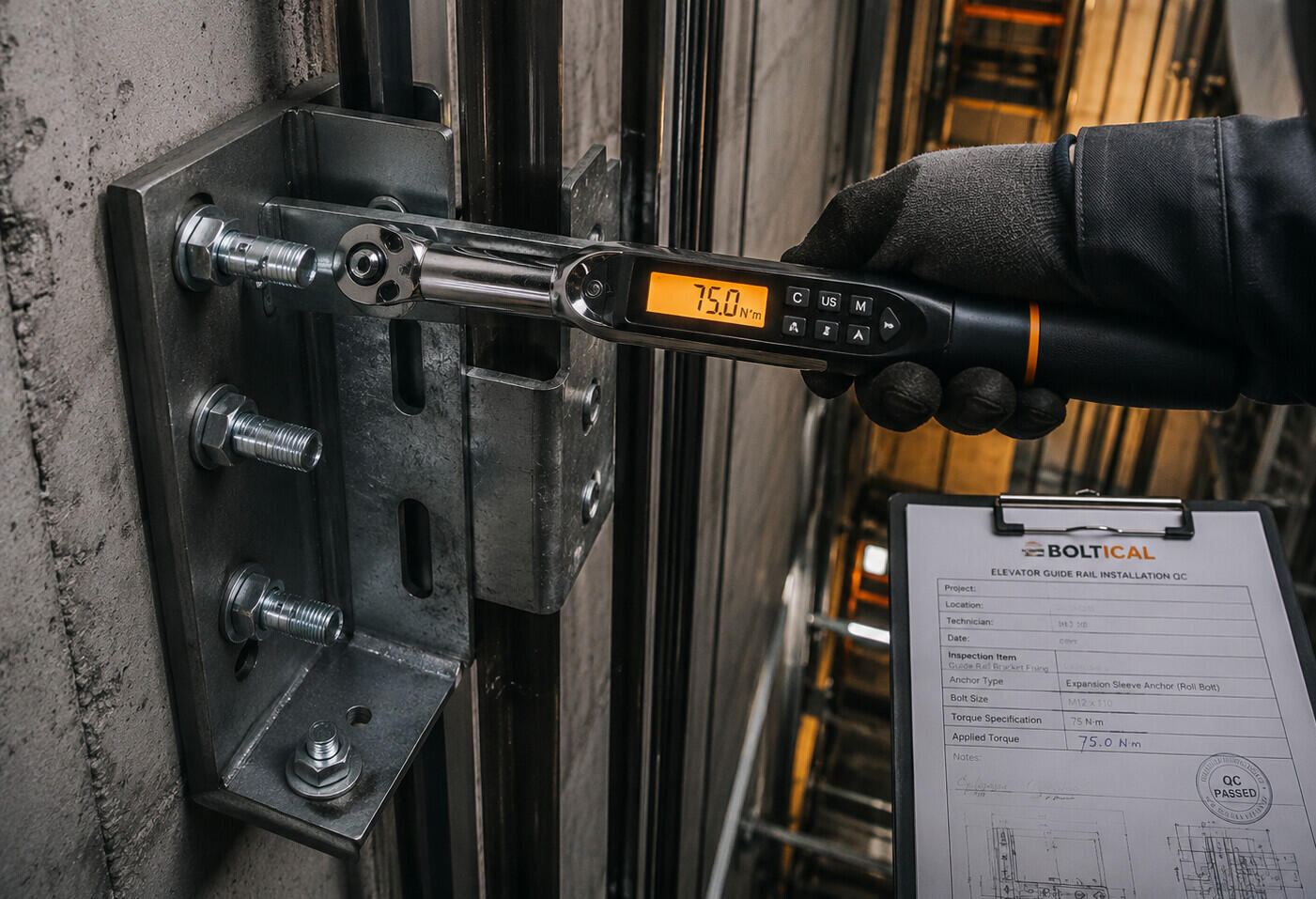

در پروژههایی که دیواره چاه آسانسور از بتن مسلح تشکیل شده است، از انکرهای مکانیکی یا اصطلاحاً رول بولت آسانسور برای فیکس کردن براکتهای ریل استفاده میشود. انتخاب سایز و نوع انکر در این بخش کاملاً محاسباتی است و معمولاً سایزهای M10، M12 و M16 بیشترین کاربرد را دارند.
نوع رول بولت انتخابی باید دارای تاییدیه برای بارهای پویا و دینامیکی (Dynamic Loading Approval) باشد. انکرهای غلافی سنگین (Heavy Duty Sleeve Anchors) یا انکرهای چشم ببر مجهز به زبانه منبسطشونده، به دلیل درگیری اصطکاکی بالا در عمق بتن، ترجیح داده میشوند. جهت مشاهده و خرید رول بولت آسانسور در بولتیکال و بررسی کاتالوگ ابعادی انکرها، میتوانید به دستهبندی تخصصی مربوطه مراجعه فرمایید.
ریسکهای اجرایی و خطاهای نصب انکر در چاه آسانسور
حتی اگر بهترین گرید رول بولت را خریداری کنید، یک خطای نصب کوچک کالیبراسیون آن را نابود میکند. تخلیه نکردن گرد و غبار داخل سوراخ بتن پیش از جاگذاری رول بولت، سوراخکاری با مته فرسوده (که قطر سوراخ را بزرگتر از حد استاندارد میکند) و اعمال گشتاور بیش از حد (Over-torquing) که باعث هرز رفتن زبانه انکر در بتن میشود، از عوامل اصلی لق شدن ریلها در آینده هستند. پیشنهاد میکنیم چکلیست تجربی این حوزه را در مقاله ۵ اشتباه مهلک در نصب رول بولت و راهکارهای کارگاهی آن بررسی کنید.
۴. جدول مهندسی تطبیق مقاطع آسانسور با اتصالات استاندارد
برای تسهیل فرایند کنترل کیفیت (QC) و تدارکات سایتهای ساختمانی، جدول زیر به عنوان یک مرجع عمومی برای انتخاب نوع اتصال، گرید و استاندارد متناظر تدوین شده است:
| محل مصرف در آسانسور | نوع اتصال پیشنهادی | استاندارد ابعادی (DIN) | گرید / کلاس مقاومتی مجاز | مکانیزم قفلکننده الزامی |
|---|---|---|---|---|
| اتصال براکت به دیواره بتنی | رول بولت غلافی / انکر مکانیکی | DIN 14440 / کاتالوگ سازنده | فولاد کربنی سختکاریشده | واشر تخت ضخیم + گشتاور محاسباتی |
| اتصال براکت به آهنکشی (ناودانی/تیرآهن) | پیچ ششگوش نیمدنده یا تمامدنده | DIN 931 / DIN 933 | گرید ۸.۸ (حداقل) یا ۱۰.۹ | واشر فنری یا مهره قفلشونده (Nyloc) |
| شاسی اصلی موتور و گیربکس | پیچ ششگوش پرمقاومت | DIN 931 | گرید ۱۰.۹ یا ۱۲.۹ | مهره دوبل یا واشر قفلکننده لبهدار (Nord-Lock) |
| اتصالات قاب کابین (یوک آسانسور) | پیچ ششگوش خشکه | DIN 933 | گرید ۸.۸ | مهره کاسه نمد دار (DIN 985) |
۵. بحران اتصالات تقلبی در بازار آسانسور ایران و نحوه تشخیص جنس اصلی
در بازار تدارکات صنعتی ایران، یکی از بزرگترین چالشهای مدیران خرید، وفور پیچها و رول بولتهای زیرپلهای و فاقد اصالت متالورژیکی است. برخی کارگاههای غیرمجاز، پیچهای آهنی گرید ۴.۶ را با عملیات حرارتی سطحی و ناقص، به عنوان پیچ خشکه ۸.۸ به فروش میرسانند. این قطعات در تست کشش (Tensile Test) قبل از رسیدن به نقطه تسلیم نامی، دچار شکست ترد و ناگهانی میشوند.
برای تضمین ایمنی اتصالات آسانسور، سه قانون طلایی زیر را در تدارکات رعایت کنید:
- بررسی حک مارکینگ روی گل پیچ: پیچهای استاندارد گرید ۸.۸ و بالاتر الزاماً باید نام تجاری سازنده معتبر و عدد گرید را به صورت برجسته یا فرو رفته روی گل پیچ داشته باشند.
- درخواست گواهی متریال (Material Test Report – MTR): برای پروژههای بزرگ، همیشه از تامینکننده سرتیفیکیت معتبر آزمایشگاههای متالورژی ایران (مانند رازی یا متالورژی امیرکبیر) را درخواست کنید که گواهی تست کوانتومتری، سختیسنجی و تست کشش را شامل شود.
- انتخاب بستر تأمین B2B معتبر: به جای خرید کیلویی از واسطههای ناشناس در بازارهای سنتی، اتصالات را از پلتفرمهای مهندسی تهیه کنید که اصالت کالا را تضمین میکنند. شما میتوانید برای بررسی موجودی یا بررسی مشخصات فنی پیچ شش گوش خشکه به پلتفرم بولتیکال مراجعه فرمایید.
۶. پرسشهای متداول (FAQ)
۱. آیا استفاده از واشر فنری معمولی برای اتصالات موتور آسانسور کافی است؟
خیر. واشرهای فنری معمولی (DIN 127) تحت لرزشهای مداوم و فرکانس بالای موتورخانه آسانسور به مرور زمان خاصیت ارتجاعی خود را از دست داده و پهن میشوند. در استاندارد مدرن آسانسور، توصیه میشود برای بخشهای لرزشی سنگین از مهرههای کاسهنمددار (Nyloc Nuts) یا واشرهای قفلکننده پیشرفته دو تکه (مانند واشرهای گبسون یا نورد-لاک) استفاده شود.
۲. تاییدیه استاندارد ادواری آسانسور چه ضوابطی برای پیچهای ریل دارد؟
بازرسان استاندارد در بازدیدهای ادواری، لقی براکتها را بررسی میکنند. اگر رول بولتهای دیواره چاه آسانسور دچار شلشدگی شده باشند یا طول دندههای درگیر مهره کمتر از ۱.۵ برابر قطر پیچ باشد، تاییدیه ایمنی بالابر تا زمان اصلاح و تاچ مجدد اتصالات با آچار ترکمتر صادر نخواهد شد.
۳. پوشش ضدخوردگی گالوانیزه سرد برای اتصالات چاه آسانسور مناسب است؟
برای ساختمانهای مسکونی عادی در مناطق خشک، گالوانیزه سرد (پوشش روی الکترولیتی) کفایت میکند؛ اما در مناطق شرجی، بنادر، یا چاههای آسانسوری که ابروی یا رطوبت بالایی در کف چاله (Pit) دارند، پیچها و رول بولتها باید دارای پوشش گالوانیزه گرم (HDG) یا داکرومات باشند تا دچار زنگزدگی ساختاری و افت مقاومت برشی نشوند.
نتیجهگیری و راهکار تأمین تخصصی B2B بولتیکال
ایمنی چاه آسانسور شوخیبردار نیست؛ هر پیچ و رول بولت در این سازه، گرهی از زنجیره حفظ جان انسانها است. انتخاب مهندسی، نظارت بر گشتاور سفتکاری و خرید قطعات گریددار و شناسنامهدار، مسئولیت حرفهای هر مهندس ناظر و کارفرمای متعهدی است. خرید بر اساس قیمتهای ارزان بازاری و بدون تاییدیه فنی، ریسک شکستهای خستگی خطوط ریلی آسانسور را به شدت بالا میبرد.
پلتفرم تخصصی بولتیکال به عنوان مرجع مهندسی و پلتفرم تامین B2B اتصالات صنعتی در ایران، بستری امن را برای شرکتهای آسانسوری، هلدینگهای ساختمانی و پیمانکاران فراهم کرده است. اگر در مرحله آهنکشی، شاسیسازی یا کلافکشی چاه آسانسور پروژه خود هستید، میتوانید برای جلوگیری از خطاهای رایج تدارکاتی، به صفحه اصلی بولتیکال مراجعه کرده و پکینگ لیست خود را جستجو و انتخاب کنید تا کارشناسان متالورژی ما پیشفاکتور فنی همراه با سرتیفیکیت معتبر آزمایشگاهی را در کوتاهترین زمان برای شما صادر کنند.
