خرید پیچ و مهره سوله و سازه فلزی

عبارت پیچ و مهره سوله به مجموعه‌ای از اتصال‌دهنده‌های سازه‌ای گفته می‌شود که در مونتاژ قاب اصلی، اتصال ستون به رفتر، اتصال قطعات رفتر، بادبندها، پلیت‌ها، اجزای ثانویه و صفحه ستون به کار می‌روند. این عنوان نام یک استاندارد یا گرید مشخص نیست؛ بنابراین انتخاب محصول فقط با عبارت «پیچ سوله» امکان‌پذیر نیست.

در پروژه واقعی باید نوع اتصال، استاندارد طراحی، پیش‌تنیده یا غیرپیش‌تنیده بودن، قطر، طول، کلاس مقاومتی، مهره، واشر، پوشش و روش نصب مشخص باشد. بولتیکال امکان بررسی و تأمین مجموعه کامل اتصال را براساس نقشه، لیست متریال یا MTO پروژه فراهم می‌کند.

چه پیچ‌هایی در ساخت سوله استفاده می‌شوند؟

بخش اصلی اتصالات قاب سوله معمولاً از خانواده پیچ‌های شش‌گوش سازه‌ای و صنعتی انتخاب می‌شود. بااین‌حال، شکل شش‌گوش سر پیچ به‌تنهایی برای تشخیص محصول مناسب کافی نیست.

• مجموعه‌های غیرپیش‌تنیده: برای اتصال‌هایی استفاده می‌شوند که نقشه، نیروی پیش‌بار کنترل‌شده را الزام نکرده است. استاندارد EN 15048 یکی از مراجع این خانواده است.
• مجموعه‌های پیش‌تنیده: برای اتصال‌هایی به کار می‌روند که طراح ایجاد نیروی پیش‌بار مشخص را ضروری دانسته است. سیستم‌های HV، HR و HRC در خانواده EN 14399 قرار می‌گیرند.
• پیچ‌های شش‌گوش عمومی 8.8 یا 10.9: فقط وقتی قابل استفاده‌اند که استاندارد ابعادی، کلاس، مهره، واشر و روش نصب آن‌ها با نقشه اتصال سازگار باشد.
• انکربولت صفحه ستون: ستون و بیس‌پلیت را به فونداسیون متصل می‌کند و باید از روی دیتیل فونداسیون سفارش داده شود.
• پیچ‌های پوشش سقف و دیوار: پیچ شیروانی و پیچ ساندویچ پانل برای اتصال ورق و پوشش به کار می‌روند و جای پیچ سازه‌ای قاب اصلی را نمی‌گیرند.

تفاوت اتصال پیش‌تنیده و غیرپیش‌تنیده

کلاس 10.9 همیشه جایگزین بهتر کلاس 8.8 نیست. انتخاب کلاس باید از نقشه یا محاسبات طراح استخراج شود. تغییر کلاس می‌تواند رفتار اتصال، مهره موردنیاز، روش سفت‌کاری و الزامات کنترل کیفیت را تغییر دهد.

استانداردهای قدیمی DIN در بازار سوله

نام‌های DIN 6914 برای پیچ، DIN 6915 برای مهره و DIN 6916 برای واشر هنوز در نقشه‌ها و استعلام‌های قدیمی دیده می‌شوند. این استانداردها منسوخ شده‌اند و نباید بدون بررسی جایگزین جاری سفارش داده شوند. برای مجموعه HV، خانواده EN 14399 و به‌طور مشخص EN 14399-4 و EN 14399-6 باید بررسی شود.

استاندارد ISO 898-1 خواص مکانیکی پیچ‌های فولادی با کلاس‌هایی مانند 8.8 و 10.9 را مشخص می‌کند و ISO 898-2 به کلاس مهره‌ها می‌پردازد. این استانداردها مرجع خواص مکانیکی هستند؛ اما به‌تنهایی نشان نمی‌دهند که پیچ، مهره و واشر یک مجموعه پیش‌تنیده سازه‌ای سازگار تشکیل می‌دهند.

انتخاب مهره و واشر سازه‌ای

مهره باید از نظر سیستم رزوه، سایز، گام، کلاس و استاندارد با پیچ هماهنگ باشد. برای بررسی مدل‌های متریک می‌توانید صفحه مهره شش‌گوش فولادی و خشکه را ببینید. کلاس مهره نباید فقط با حدس یا شباهت ظاهری انتخاب شود.

در اتصال‌های پرمقاومت، واشر عمومی جایگزین واشر سازه‌ای نیست. سختی، ضخامت، قطر داخلی، قطر خارجی، پخ و محل قرارگیری واشر باید مطابق سیستم اتصال باشد. صفحه واشر سازه‌ای سخت‌کاری‌شده مسیر مرتبط برای بررسی این محصولات است.

در مجموعه‌های پیش‌تنیده، اختلاط پیچ، مهره و واشر از سازندگان یا بچ‌های نامشخص می‌تواند رفتار اصطکاکی و رسیدن به پیش‌بار را تغییر دهد. تأمین ست کامل و قابل‌ردیابی، مطمئن‌تر از خرید جداگانه قطعات نامشخص است.

انکربولت صفحه ستون سوله

انکربولت نیروهای ستون و بیس‌پلیت را به فونداسیون منتقل می‌کند. قطر، طول کل، طول رزوه، طول مهاری، فرم انتهایی، تعداد مهره و واشر و آرایش بولت‌ها باید از روی نقشه تعیین شوند. مدل L، J، مستقیم یا صفحه‌دار را نمی‌توان بدون تأیید طراح جایگزین یکدیگر کرد.

برای مشاهده خانواده‌های مرتبط می‌توانید وارد صفحه انکربولت و بولت مهاری شوید. اگر انکربولت باید طبق نقشه ساخته شود، فایل ابعادی باید همراه استعلام ارسال شود.

پوشش و شرایط محیطی

پیچ و مهره سوله ممکن است به‌صورت بدون پوشش، روغنی، گالوانیزه گرم یا با سیستم پوششی مشخص پروژه تأمین شود. انتخاب پوشش باید براساس محل نصب، رطوبت، شرایط صنعتی و عمر طراحی انجام شود.

گالوانیزه گرم ضخامت رزوه را تغییر می‌دهد؛ بنابراین پیچ و مهره باید از ابتدا به‌صورت سازگار تولید یا تأمین شوند. در مجموعه‌های پیش‌تنیده، پوشش و روانکاری روی رابطه گشتاور و نیروی پیش‌بار اثر می‌گذارند. افزودن روانکار، رنگ یا پوشش کارگاهی بدون روش تأییدشده می‌تواند نتیجه سفت‌کاری را تغییر دهد.

نصب و کنترل پیش‌بار

برای پیچ‌های سازه‌ای نمی‌توان یک جدول گشتاور عمومی را به همه کلاس‌ها، قطرها و پوشش‌ها تعمیم داد. مقدار و روش سفت‌کاری به استاندارد مجموعه، وضعیت رزوه، پوشش، روانکاری، ضریب اصطکاک و روش نصب وابسته است.

ابزار نصب باید کالیبره باشد و روش سفت‌کاری پیش از اجرای انبوه تأیید شود. ضربه‌زدن به پیچ، اجبار پیچ در سوراخ‌های ناهماهنگ، اختلاط گریدها و استفاده از رزوه آسیب‌دیده می‌تواند عملکرد اتصال را تغییر دهد. راهنمای خطاهای نصب پیچ سازه‌ای در کارگاه این موارد را دقیق‌تر بررسی می‌کند.

استفاده مجدد از پیچ‌های پیش‌تنیده، به‌ویژه ست‌هایی که وارد ناحیه تغییر شکل شده‌اند، نباید بدون اجازه استاندارد، سازنده و مهندس پروژه انجام شود.

مدارک و کنترل کیفیت قابل درخواست

• گواهی انطباق یا MTC براساس نیاز پروژه
• شماره ذوب، بچ یا لات قابل‌ردیابی
• گزارش ابعادی و کنترل رزوه
• آزمون کشش، بار گواه و سختی
• آزمون ضربه در صورت الزام پروژه
• گزارش پوشش و ضخامت آن
• گزارش Suitability for Preloading برای ست‌های مربوط
• کلاس k یا اطلاعات عملکردی مجموعه در صورت ارتباط
• مارکینگ پیچ، مهره و واشر
• گواهی کالیبراسیون ابزار نصب در صورت درخواست
• بازرسی شخص ثالث و گزارش Release Note

اطلاعات لازم برای استعلام قیمت

• نقشه اتصال یا لیست MTO
• پیش‌تنیده یا غیرپیش‌تنیده بودن اتصال
• استاندارد کامل مجموعه
• سیستم HV، HR، HRC یا مشخصات دیگر
• کلاس پیچ و مهره
• قطر، گام و طول پیچ

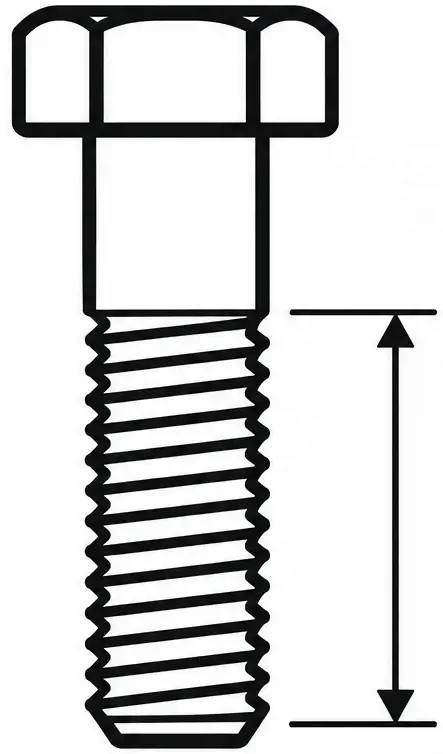

• طول رزوه و محدوده گیرایی
• نوع، کلاس و تعداد مهره
• نوع و تعداد واشر
• پوشش و شرایط محیطی
• تعداد هر تیپ اتصال
• مدارک QC و آزمون‌های موردنیاز
• الزام بازرسی شخص ثالث
• نوع بسته‌بندی و تفکیک براساس محل مصرف
• محل و زمان تحویل

قیمت پیچ و مهره سوله به استاندارد، سیستم اتصال، کلاس، قطر، طول، وزن، پوشش، عملیات حرارتی، تعداد مهره و واشر، حجم سفارش، آزمون‌ها، مدارک QC، بازرسی و زمان تحویل وابسته است.

برای دریافت پیشنهاد دقیق، فقط عبارت «پیچ و مهره سوله» را ارسال نکنید. نقشه یا MTO را همراه مشخصات فنی در سبد استعلام ثبت کنید. کارشناسان بولتیکال اقلام را تفکیک می‌کنند، سازگاری پیچ، مهره و واشر را بررسی می‌کنند و پس از بررسی امکان تأمین یا تولید، پیش‌فاکتور پروژه‌ای صادر می‌شود.
