تغییر نقشه‌های سازه‌ای، الحاق بخش‌های جدید مانند تیر و ستون، تقویت فونداسیون و نصب بیس‌پلیت‌های تجهیزات سنگین صنعتی، از امور اجتناب‌ناپذیر در پروژه‌های عمرانی هستند. در گذشته، اتصال قطعات جدید به بتن سخت‌شده قدیمی نیازمند تخریب‌های گسترده و هواگیری‌های پیچیده بود. امروزه مهندسی شیمی ساختمان با معرفی انکرهای شیمیایی، این چالش بزرگ را به طور کامل حل کرده است. پلتفرم‌های مهندسی برند هیلتی (Hilti) معیاری طلایی را برای اتصالات شیمیایی در سراسر جهان پایه‌گذاری کرده‌اند. اما نحوه کاشت میلگرد و پیچ در بتن با چسب هیلتی چه ضوابط فرآیندی دارد؟ چه فاکتورهای فنی مانع از شکست اتصال تحت بارهای شدید کششی و برشی می‌شوند؟ ما در این راهنمای جامع از بولتیکال، زنجیره مراحل اجرا، ضوابط تمیزکاری و مهندسی انکرهای شیمیایی را موشکافی می‌کنیم.

۱. مکانیک عملکرد و تفاوت انکرهای شیمیایی با رول بولت‌های مکانیکی

برای درک ضرورت دقت در اجرای کاشت، ابتدا باید مکانیزم عملکردی این دو سیستم اتصال را مقایسه کنید. رول بولت‌های مکانیکی با ایجاد فشار انبساطی شعاعی به دیواره بتن چفت می‌شوند. این فشار داخلی، تمرکز تنش شدیدی را در بتن اطراف سوراخ ایجاد می‌کند؛ در نتیجه مهندسان ناظر محدودیت‌های سخت‌گیرانه‌ای را برای فاصله لبه پیچ تا لبه بتن (Edge Distance) و فاصله دو پیچ از یکدیگر (Spacing) وضع می‌کنند. جهت بررسی دقیق خطاهای مرتبط با این قطعات، توصیه می‌کنیم مقاله ۵ اشتباه مهلک در نصب رول بولت را بررسی فرمایید.

از سوی دیگر، انکرهای شیمیایی مانند چسب هیلتی، بر پایه مهار پیوستگی چسبندگی (Bond Stress) عمل می‌کنند. رزین اپوکسی یا وینیل‌استر تمام فضای خالی بین رزوه‌های پیچ یا آج‌های میلگرد را با ناهمواری‌های میکرومتری بتن پر می‌کند. این فرآیند، بار وارده را به صورت یکنواخت در کل عمق کاشت توزیع خواهد کرد. به لطف این ویژگی، مجریان می‌توانند کاشت را در فواصل بسیار نزدیک به لبه بتن بدون ایجاد ترک‌خوردگی پیش ببرند. شما می‌توانید سیستم‌های تکمیلی رول بولت و قطعات صلب ساختاری را در صفحه دسته محصولات رول بولت و انکر بولت بولتیکال مشاهده و ارزیابی کنید.

۲. انتخاب چسب هیلتی مناسب؛ تفاوت ماتریکس‌های رزینی

شرکت هیلتی دو چسب پرچم‌دار و بسیار پرکاربرد را به بازار تدارکات ایران عرضه می‌کند که هر کدام ماتریکس شیمیایی و رفتار مکانیکی کاملاً متفاوتی دارند:

الف) چسب هیلتی HIT-RE 500 V4 (ماتریکس پایه اپوکسی خالص)

مهندسان سازه این چسب قرمز رنگ را قدرتمندترین انکر شیمیایی هیلتی برای کاشت میلگرد ساختاری (Rebar Connection) و استاد بولت‌های سنگین تحت بارهای استاتیکی و لرزشی (Seismic C2) می‌دانند. انقباض (Shrinkage) نزدیک به صفر، ویژگی منحصر‌به‌فرد RE 500 است که چسبندگی فوق‌العاده‌ای را در سوراخ‌های با قطر بزرگ یا سوراخ‌های کرگیری شده (Core Drilled) فراهم می‌سازد. مراجع بین‌المللی این محصول را برای بتن‌های بدون ترک و ترک‌دار تایید کرده‌اند.

ب) چسب هیلتی HIT-HY 200-R V3 (ماتریکس پایه هایبرید/وینیل‌استر)

طراحان این چسب خاکستری رنگ را بر پایه رزین اورتان-هایبرید سریع‌گیر فرمولاسیون کرده‌اند. کارگاه‌های ساختمانی بیشترین کاربرد HY 200 را در کاشت بولت و پیچ برای اتصال بیس‌پلیت‌ها و سازه‌های فلزی سبک تا متوسط تجربه می‌کنند. این چسب سرعت گیرش (Curing Time) بسیار بالایی دارد؛ از این رو برای پروژه‌هایی با نیاز به بارگذاری سریع، انتخابی ایده‌آل به شمار می‌رود، هرچند برای سوراخ‌های مغزه‌گیری شده یا قطرهای بسیار بزرگ محدودیت اجرایی ایجاد می‌کند.

۳. راهنمای گام‌به‌گام نحوه کاشت میلگرد و پیچ با سیستم تزریق هیلتی

اجرای کاشت شیمیایی یک فرآیند حساس مینیاتوری است. وجود کوچک‌ترین لایه گرد و غبار روی دیواره سوراخ، ظرفیت باربری میلگرد کاشته شده را تا ۷۰ درصد کاهش می‌دهد. برای اجرای استاندارد کارگاهی، این ۶ مرحله کلیدی را به دقت دنبال کنید:

۱. سوراخ‌کاری (Drilling)

ابتدا فرآیند سوراخ‌کاری را با دریل چکشی و با استفاده از مته‌های استاندارد متناسب با قطر میلگرد یا پیچ انجام دهید. معمولاً تکنسین‌ها قطر سوراخ را ۲ تا ۴ میلی‌متر بزرگتر از قطر اسمی میلگرد یا بولت در نظر می‌گیرند؛ به عنوان مثال برای میلگرد سایز ۱۶، مته سایز ۲۰ کاربرد دارد. عمق کاشت را نیز دقیقاً بر اساس محاسبات طراح سازه پیاده‌سازی کنید.

۲. پاک‌سازی بحرانی سوراخ (Cleaning) – قانون طلایی هیلتی

مهندسان هیلتی روش “Blow-Brush-Blow” (دمش-برس زدن-دمش) را برای تمیزکاری سوراخ‌ها الزامی می‌دانند. ابتدا با استفاده از پمپ باد دستی یا کمپرسور، گرد و غبار داخل سوراخ را دو بار تخلیه کنید. در گام بعد، با استفاده از برس سیمی مخصوص هیلتی (متناسب با قطر سوراخ) دیواره‌ها را دو بار به صورت چرخشی برس بزنید تا پودر بتن چسبیده به دیواره کاملاً جدا شود. در نهایت، دوباره سوراخ را دو بار باد بگیرید تا محیطی عاری از هرگونه خاک به دست آید.

۳. آماده‌سازی چسب و گان تزریق

کارتریج چسب هیلتی را درون گان تخصصی (MD 2000 یا گان‌های شارژی) قرار دهید. در ادامه، نازل مخلوط‌کننده (Mixer) را روی خروجی چسب ببندید. نکته بسیار مهم کارگاهی: شات‌های اول چسب (حدود ۵ الی ۱۰ سانتی‌متر اولیه که از نازل خارج می‌شود) به دلیل عدم اختلاط کامل رزین و هاردنر، فعال نیستند؛ پس هرگز آن‌ها را درون سوراخ تزریق نکنید. این فرآیند تزریق اولیه را روی یک تکه مقوای ضایعاتی تا زمانی که چسب به رنگ کاملاً یکنواخت (قرمز تیره برای RE 500 و خاکستری یکدست برای HY 200) برسد، ادامه دهید.

۴. تزریق چسب (Injection)

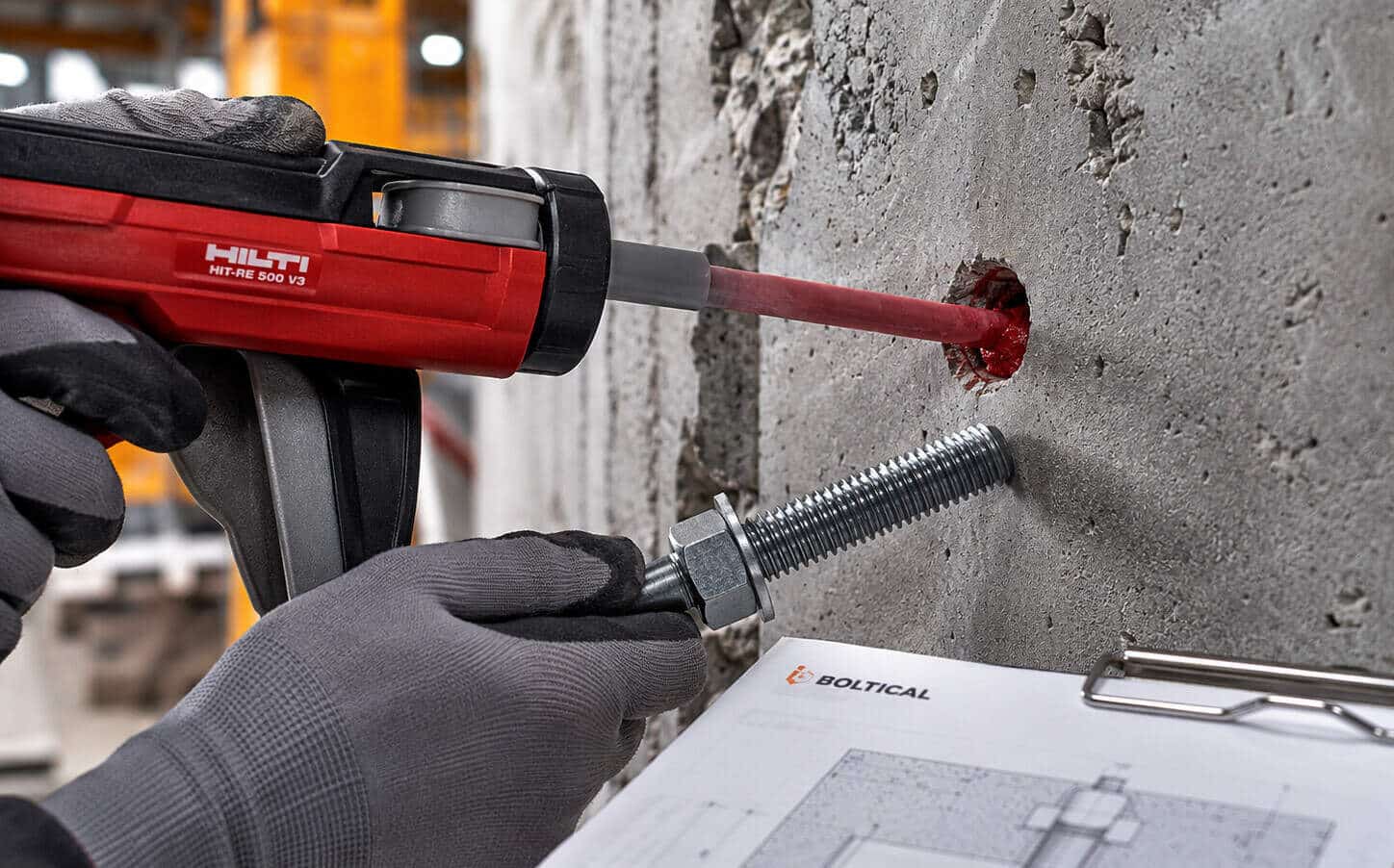

نازل گان را تا انتهای سوراخ هدایت کنید. در این مرحله، تزریق چسب را آغاز کرده و به آرامی نازل را به سمت عقب بکشید. تکنسین باید بین نصف تا دو سوم (۲/۳) حجم سوراخ را با چسب پر کند. شروع تزریق از دهانه سوراخ، هوا را در انتها محبوس می‌کند و اتصال پس از سخت شدن پوک خواهد شد.

۵. نصب میلگرد یا پیچ (Anchor Insertion)

میلگرد آجدار یا پیچ رزوه‌شده را که پیش از این از هرگونه چربی، زنگ‌زدگی و آلودگی پاک کرده‌اید، به صورت چرخشی و دورانی (مانند حرکت پیچاندن) به آرامی درون سوراخ فشار دهید تا به انتها برسد. این حرکت چرخشی، چسب را وادار می‌کند تا تمام آج‌ها و رزوه‌ها را کاملاً پوشش دهد. خروج مقدار کمی چسب از لبه سوراخ پس از رسیدن قطعه به انتها، نشانه پر شدن کامل فضا خواهد بود.

۶. حفظ زمان ژل شدن و کیورینگ نهایی (Curing Time)

پس از جاگذاری، قطعه را بدون حرکت رها کنید. چسب بر اساس دمای بتن محیط، زمان ژل شدن (Gel Time) مشخصی دارد که در این بازه می‌توانید قطعه را تنظیم کنید. پس از گذشت این زمان و تا رسیدن به سفت شدن نهایی (Curing Time)، به هیچ وجه نباید بار، تکان یا ارتعاشی به قطعه وارد شود. بارهای وارده بر پیچ‌ها در این بخش در درازمدت رفتارهای کششی مشابه با مباحث مقاله چرا پیچ‌ها می‌شکنند؟ تحلیل شکست خستگی و تنش را از خود نشان می‌دهند.

۴. جدول زمان ژل شدن و کیورینگ چسب هیلتی RE 500 V4 بر اساس دما

اعمال بار زودرس روی میلگرد یا پیچی که چسب آن هنوز به کیورینگ کامل نرسیده، باعث بیرون کشیده شدن ناگهانی (Pull-out failure) اتصال می‌شود. جدول زیر زمان‌بندی مهندسی چسب RE 500 V4 را نشان می‌دهد:

۵. خطرات و چالش‌های خرید چسب هیلتی تقلبی و تاریخ گذشته در ایران

از آنجا که چسب‌های هیلتی محصولاتی وارداتی و گران‌قیمت هستند، بازار تدارکات ایران با دو چالش عمده روبرو است؛ چالش‌هایی که ناظران مقیم پروژه‌ها باید به شدت آن‌ها را کنترل کنند:

1. چسب‌های هیلتی تاریخ منقضی (Expired): مواد شیمیایی هاردنر و رزین درون چسب‌ها تاریخ انقضای مشخصی دارند. پس از اتمام این تاریخ، چسب یا در گان سفت می‌شود و یا پس از تزریق هرگز به کیورینگ و سختی نهایی نمی‌رسد. در زمان تدارکات، حتماً تاریخ حک شده روی بدنه کارتریج را با فاکتور تطبیق دهید.
2. شارژ مجدد کارتریج‌های خالی (چسب‌های فیک): برخی کارگاه‌های غیرمجاز، پوکه‌های خالی چسب هیلتی را جمع‌آوری کرده و آن‌ها را با چسب‌های اپوکسی ارزان‌قیمت و متفرقه چینی یا ایرانی پر می‌کنند. این چسب‌ها تحت بارهای کششی سازه دچار پدیده خزش (Creep) می‌شوند و به مرور زمان میلگرد را آزاد می‌کنند.

جهت اطمینان از اصالت گرید میلگردها و ملحقات پیچ و مهره‌ای پرمقاومت متناظر با کاشت، توصیه می‌شود مشخصات متالورژیکی این اقلام را در مقاله کلاس مقاومتی پیچ و مهره چیست؟ گریدهای ۸.۸، ۱۰.۹ و ۱۲.۹ بررسی نموده و یا نمونه‌های پیچ استاندارد را در دسته محصول پیچ‌های شش گوش بولتیکال مشاهده فرمایید.

۶. پرسش‌های متداول (FAQ)

۱. آیا می‌توان چسب هیلتی را در سوراخ‌های اشباع از آب یا زیر آب تزریق کرد؟
چسب هیلتی HIT-RE 500 V4 تاییدیه‌های بین‌المللی محکمی برای تزریق در سوراخ‌های پر از آب و حتی اجرای زیر آب (Underwater) دارد. با این حال، در این شرایط زمان کیورینگ چسب (Curing Time) بر اساس دستورالعمل فنی هیلتی معمولاً تا دو برابر افزایش می‌یابد. در سمت مقابل، چسب HY 200 هرگز نباید در سوراخ‌های اشباع از آب استفاده شود.

۲. اگر مته حین سوراخ‌کاری به آرماتورهای داخلی بتن برخورد کرد چه باید کرد؟
بر اساس ضوابط مهندسی، تغییر موقعیت سوراخ تایید مهندس طراح سازه را می‌طلبد. در صورت برخورد، هرگز نباید آرماتور اصلی سازه را ببرید. تکنسین‌ها باید سوراخ قبلی را رها کرده و آن را با گروت پر کنند؛ سپس سوراخ جدیدی با فاصله استاندارد از آرماتور ایجاد نمایند. استفاده از دستگاه‌های آرماتور یاب (Ferroscan) پیش از سوراخ‌کاری از بروز این مشکل جلوگیری می‌کند.

۳. تست کشش یا پول‌اوت (Pull-out Test) کاشت میلگرد چیست؟
کارشناسان برای تایید نهایی کیفیت اجرای کاشت چسب، دستگاه جک هیدرولیکی را روی میلگرد کاشته شده نصب می‌کنند؛ سپس بار کششی معادل بار طراحی (یا بارهای جاری‌شدن) را به میلگرد اعمال می‌نمایند. تحمل بار توسط میلگرد بدون لغزش یا قلوه‌کن شدن بتن، تایید ناظر را به همراه خواهد داشت.

نتیجه‌گیری و راهکار تأمین تضمین‌شده B2B در بولتیکال

اجرای اصولی و دانستن نحوه کاشت میلگرد و پیچ در بتن با چسب هیلتی، ضامن یکپارچگی ساختاری و پدافند غیرعامل در ابنیه مدرن است. اجرای شتاب‌زده، حذف مراحل تمیزکاری سوراخ و خرید چسب‌های ارزان‌قیمت و فاقد سرتیفیکیت آزمایشگاهی، پایداری سازه را در برابر زلزله و بارهای دینامیکی به شدت به خطر می‌اندازد.
