در دنیای اتصالات صنعتی، پایپینگ، هیدرولیک و پنوماتیک، “رزوه” زبان مشترک میان قطعات است. یک اشتباه میکرومتری در انتخاب پروفیل دندانه یا زاویه آن، میتواند به فاجعهای بزرگ مانند نشتی سیالات سمی، افت فشار ناگهانی در خطوط ابزار دقیق و یا پرتاب شدن قطعات تحت فشار (Blowout) منجر شود. در صنایع نفت، گاز، پتروشیمی و ماشینآلات سنگین ایران، به دلیل تنوع ماشینآلات وارداتی از کشورهای مختلف، مهندسان و مدیران خرید دائماً با سه اصطلاح و استاندارد جهانی روبرو میشوند: رزوههای NPT، BSP و UNF. اما تفاوتهای بنیادی ابعادی، زوایای گام و مکانیزم آببندی این سیستمها در چیست؟ در این راهنمای جامع و تخصصی از بولتیکال، معماری هندسی این سه استاندارد را کالبدشکافی کرده و خطاهای رایج تدارکات در بازار ایران را بررسی میکنیم.

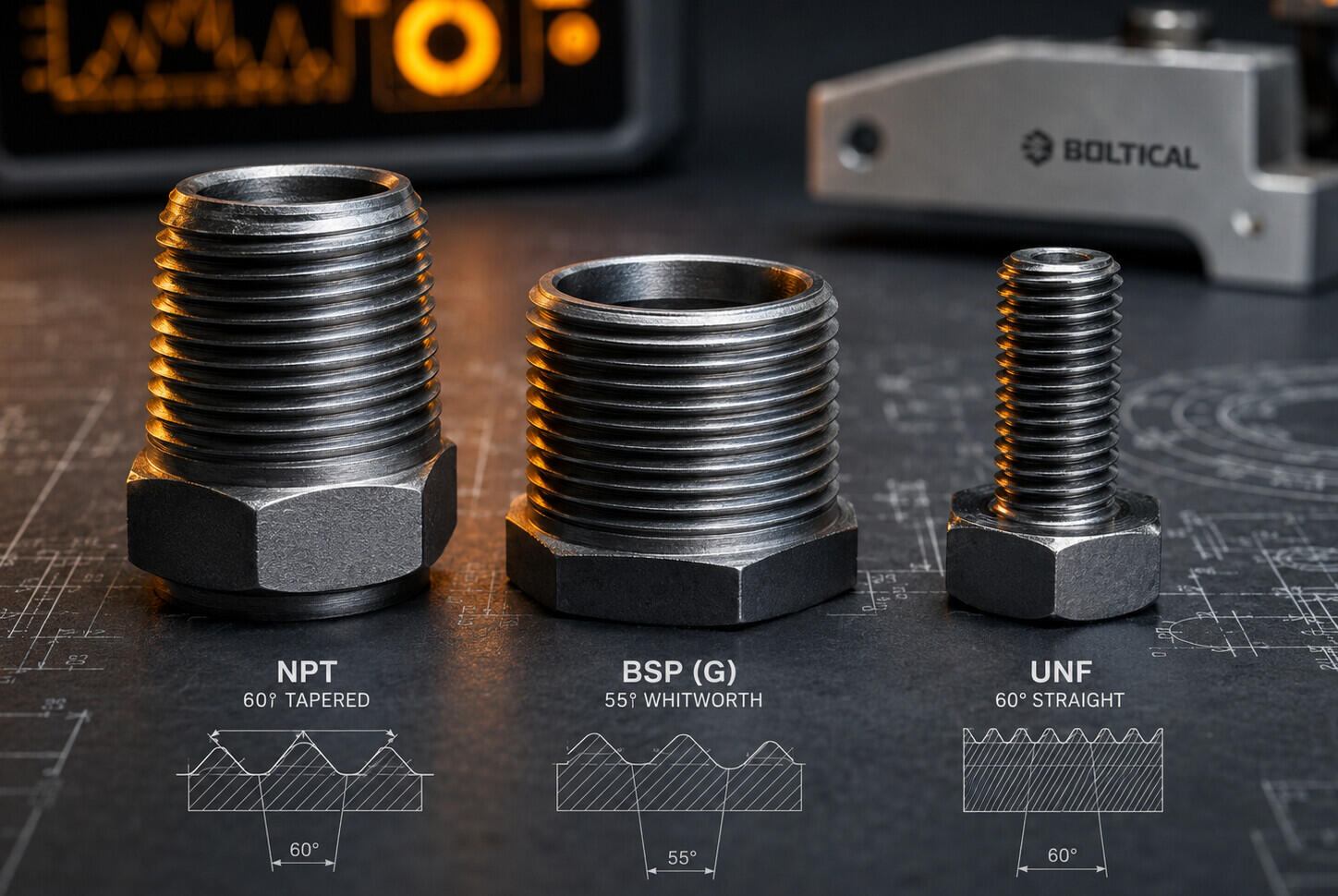

۱. کالبدشکافی هندسی و فلسفه طراحی استانداردهای سهگانه
پیش از بررسی ابعادی، باید بدانیم که رزوهها بر اساس شکل ظاهری به دو دسته کلی مخروطی (Tapered) و استوانهای یا موازی (Parallel/Straight) تقسیم میشوند. رزوههای مخروطی با پیشروی در مادگی، چفتتر شده و خودبهخود مکانیزم آببندی را شکل میدهند، در حالی که رزوههای موازی برای آببندی نیاز به واشر، اورینگ یا چسبهای مخصوص دارند.
الف) استاندارد رزوه NPT (National Pipe Taper)
این استاندارد بر اساس استاندارد آمریکایی ANSI/ASME B1.20.1 تعریف شده است. پروفیل دندانههای آن دارای زاویه ۶۰ درجه بوده و بدنه آن دارای مخروطی (تایپر) با شیب ۱ به ۱۶ است. مکانیزم آببندی در NPT بر پایه تداخل مکانیکی (Metal-to-Metal Seal) میان ریشه و نوک دندانهها استوار است؛ هرچند در صنایع توصیه میشود همیشه از نوارهای تفلون یا تفلون مایع برای پر کردن میکرودرزها استفاده شود.
ب) استاندارد رزوه BSP (British Standard Pipe)
این استاندارد بریتانیایی که در اروپا و آسیا بسیار رایج است، بر اساس استاندارد ISO 7 و ISO 228 ارزیابی میشود. برخلاف سیستم آمریکایی، دندانههای BSP دارای زاویه ۵۵ درجه با قلهها و ریشههای گرد (Whitworth Profile) هستند. استاندارد BSP خود به دو دسته کلیدی تقسیم میشود:
- BSPT (Tapered): رزوههای مخروطی که برای اتصالات لولهکشی و آببندی فلز به فلز کاربرد دارند.
- BSPP (Parallel): رزوههای موازی یا استوانهای که قطر ابتدا و انتهای آنها یکی است و الزاماً برای آببندی به یک واشر الاستومری یا لبه آببند نیاز دارند.
ج) استاندارد رزوه UNF (Unified Fine Thread)
این استاندارد که بر اساس ASME B1.1 تنظیم شده، مخفف رزوههای ریزِ یکپارچه آمریکایی است. برخلاف NPT و BSP که استانداردهای مخصوص لولهها و سیالات هستند، UNF استانداردی تخصصی برای پیچ و مهرههای ششگوش، آلن و استاد بولتهای پرمقاومت صنعتی است. زاویه دندانه آن ۶۰ درجه و موازی (استوانهای) است و به دلیل گامهای ریز (Fine Pitch)، مقاومت فوقالعادهای در برابر شلشدگی ناشی از ارتعاش دارد. برای درک چگونگی رفتار این رزوهها تحت کشش، میتوانید مقاله چرا پیچها میشکنند؟ تحلیل شکست خستگی و تنش را مطالعه کنید.
۲. جدول مقایسه پارامترهای فنی و ابعادی NPT، BSP و UNF
اشتباه گرفتن این رزوهها به دلیل شباهت ظاهری در سایزهای نامی (مثلاً “1/2 اینچ) یکی از بزرگترین خطاهای فنی کارگاهی است. جدول زیر مرزهای مهندسی این سه قطعه را تفکیک میکند:
| پارامتر فنی | استاندارد NPT | استاندارد BSP (BSPT / BSPP) | استاندارد UNF |
|---|---|---|---|
| زاویه راس دندانه | ۶۰ درجه (تیز و تخت در بالا) | ۵۵ درجه (قله و ریشه گرد شده) | ۶۰ درجه (تخت در قله، گرد در ریشه) |
| هندسه طولی دنده | مخروطی (شیب ۱:۱۶) | BSPT: مخروطی | BSPP: موازی | موازی / استوانهای (Parallel) |
| اصلیترین کاربرد | سیستمهای پایپینگ و گاز فشار بالا (آمریکایی) | تأسیسات، هیدرولیک و ابزار دقیق (اروپایی) | پیچ و مهرههای ماشینآلات سنگین و خودرویی |
| مکانیزم اصلی آببندی | تداخل رزوهها فلز به فلز + نوار تفلون | تایپر (فلز به فلز) | پارالل (واشر/اورینگ) | تکیهگاهی (نیاز به گشتاور و واشر ساختاری) |
| واحد سنجش گام | تعداد دنده در اینچ (TPI) | تعداد دنده در اینچ (TPI) | تعداد دنده در اینچ (TPI – ریز) |
۳. انطباقپذیری آلیاژ با استاندارد رزوههای NPT، BSP و UNF
گام و هندسه دندانه تنها یک روی سکه است؛ روی دیگر، گرید مقاومتی و متالورژی قطعه است. در اتصالات با رزوه UNF که تحت بارهای شدید کششی قرار دارند، انتخاب کلاس مقاومتی صحیح الزامی است. همانطور که در مقاله تخصصی کلاس مقاومتی پیچ و مهره چیست؟ گریدهای ۸.۸، ۱۰.۹ و ۱۲.9 تبیین شد، عدم تطابق کلاس مهره با پیچ رزوهشده منجر به لهیدگی رزوهها (Thread Stripping) تحت بارهای هیدرولیکی یا مکانیکی میشود.
در رزوههای مخروطی مانند NPT، به دلیل اعمال فشار شعاعی شدید دیوارهها به یکدیگر هنگام سفتکاری، پدیدهای به نام گالینگ (Galling) یا جوش سرد به شدت در آلیاژهای استنلس استیل (مانند گریدهای ۳۰۴ و ۳۱۶) رخ میدهد. برای جلوگیری از کچل شدن رزوهها در این آلیاژها، استفاده از روانکننده یا چسبهای ضدگالینگ پایه نیکل کاملاً حیاتی است.
۴. خطاهای بحرانی کارگاهی و تدارکاتی در بازار ایران
بررسیهای بازرسان کنترل کیفیت (QC) در پروژههای صنعتی ایران نشان میدهد که لزوم شناخت دقیق این تفاوتها فراتر از مباحث تئوریک است. رایجترین خطاهایی که در زمان نصب یا تدارکات رخ میدهند عبارتند از:
خطای فاجعهبار: بستن رزوه NPT به مادگی BSPP
به دلیل اینکه سایزهای نامی (مثلاً ۳/۴ اینچ) در هر دو سیستم تعداد دندههای نزدیکی در اینچ دارند (مثلاً ۱۴ دنده در برابر ۱۴ دنده در برخی سایزها)، اپراتور ممکن است قطعه NPT را با دست یا آچار درون مادگی BSP بپیچاند. پیچ به دلیل مخروطی بودن، پس از چند گام سفت میشود؛ اما چون زوایای دندانه (۶۰ در برابر ۵۵ درجه) و گامها کاملاً جفت نیستند، اتصال تنها در یک یا دو دندانه درگیر شده است. با وارد شدن فشار سیال، این اتصال فوراً دچار شکست برشی شده و خطر انفجار یا نشتی شدید ایجاد میکند.
خرید بر اساس قیمت به جای گواهی متریال (MTR)
بسیاری از قطعات رزوهای بازاری در ایران به صورت کارگاهی و بدون کالیبراسیون توپیهای رزوه (Thread Gauges) تراشیده میشوند. این اتصالات فاقد گواهی متریال معتبر بوده و در تستهای هیدروستاتیک یا بارهای دینامیکی دچار وازدگی میشوند. برای درک بهتر هندسه مهرههای مکملی که باید با این رزوهها چفت شوند، توصیه میشود مقاله آشنایی با انواع مهره و کاربرد آنها در صنعت را مطالعه کنید.
۵. چکلیست مهندسی برای سفارشگذاری اتصالات رزوهای (B2B)
مسئولان تدارکات و مدیران خرید پروژهها پیش از ثبت سفارش در پلتفرمهای تأمین، باید استعلام خود را با جزییات زیر نهایی کنند تا از ارسال اقلام اشتباه جلوگیری شود:
- نوع دقیق استاندارد: مشخص کردن دقیق حروف مخفف (NPT / BSPP / BSPT / UNF).
- سایز نامی و گام دنده: به عنوان مثال:
1/2"-14 NPTیا3/4"-16 UNF. - آلیاژ و گرید مقاومتی: قید کردن متریال (مثلاً فولاد کربنی گرید ۱۰.۹، یا استنلس استیل ۳۱۶L).
- نوع پوشش ضدخوردگی: مشخص کردن نوع پوشش مانند داکرومات، گالوانیزه سرد یا پوششهای مقاوم کادمیوم بر اساس شرایط اقلیمی محل پروژه.
۶. پرسشهای متداول (FAQ)
۱. چطور میتوان با ابزار کارگاهی ساده رزوه NPT را از BSP تشخیص داد؟
اولین گام استفاده از گامسنج (Thread Pitch Gauge) اینچی است تا زاویه دندانه (۶۰ درجه برای NPT و ۵۵ درجه برای BSP) مشخص شود. گام دوم استفاده از کولیس برای اندازهگیری قطر ابتدا و انتهای رزوه است؛ اگر قطرها متفاوت بودند رزوه مخروطی (NPT یا BSPT) و اگر یکی بودند استوانهای (BSPP) است.
۲. چرا در استاندارد UNF گام دندهها ریز طراحی شده است؟
رزوههای UNF به دلیل داشتن گام ریزتر، عمق دندانه کمتری دارند که این امر باعث افزایش قطر داخلی (Minor Diameter) پیچ شده و مقاومت برشی و کششی آن را بالا میبرد. همچنین زاویه مارپیچ کمتر در دندههای ریز، مانع از باز شدن خودبهخودی پیچ تحت ارتعاشات سنگین میشود.
۳. آیا استفاده از نوار تفلون برای آببندی رزوههای موازی (BSPP و UNF) مجاز است؟
خیر. در رزوههای موازی، آببندی در محل رزوهها اتفاق نمیافتد، بلکه توسط واشر متالیک، اورینگ یا لبههای آببند در انتهای مهره صورت میگیرد. پیچیدن نوار تفلون روی رزوههای موازی مانع از نشستن درست قطعه در جایگاه خود شده و ریسک نشتی را افزایش میدهد.
نتیجهگیری و راهکار تأمین تخصصی B2B بولتیکال
مدیریت زنجیره تأمین در صنایع زیرساختی، نیازمند دقت و تخصص متالورژیکی است. تفکیک مهندسی میان استاندارد رزوههای NPT، BSP و UNF ضامن دوام مکانیکی و ایمنی کل سایت کارگاهی شماست. خرید اتصالات بازاری و فاقد سرتیفیکیت معتبر، چیزی جز قمار بر سر ایمنی پروژه نیست.
