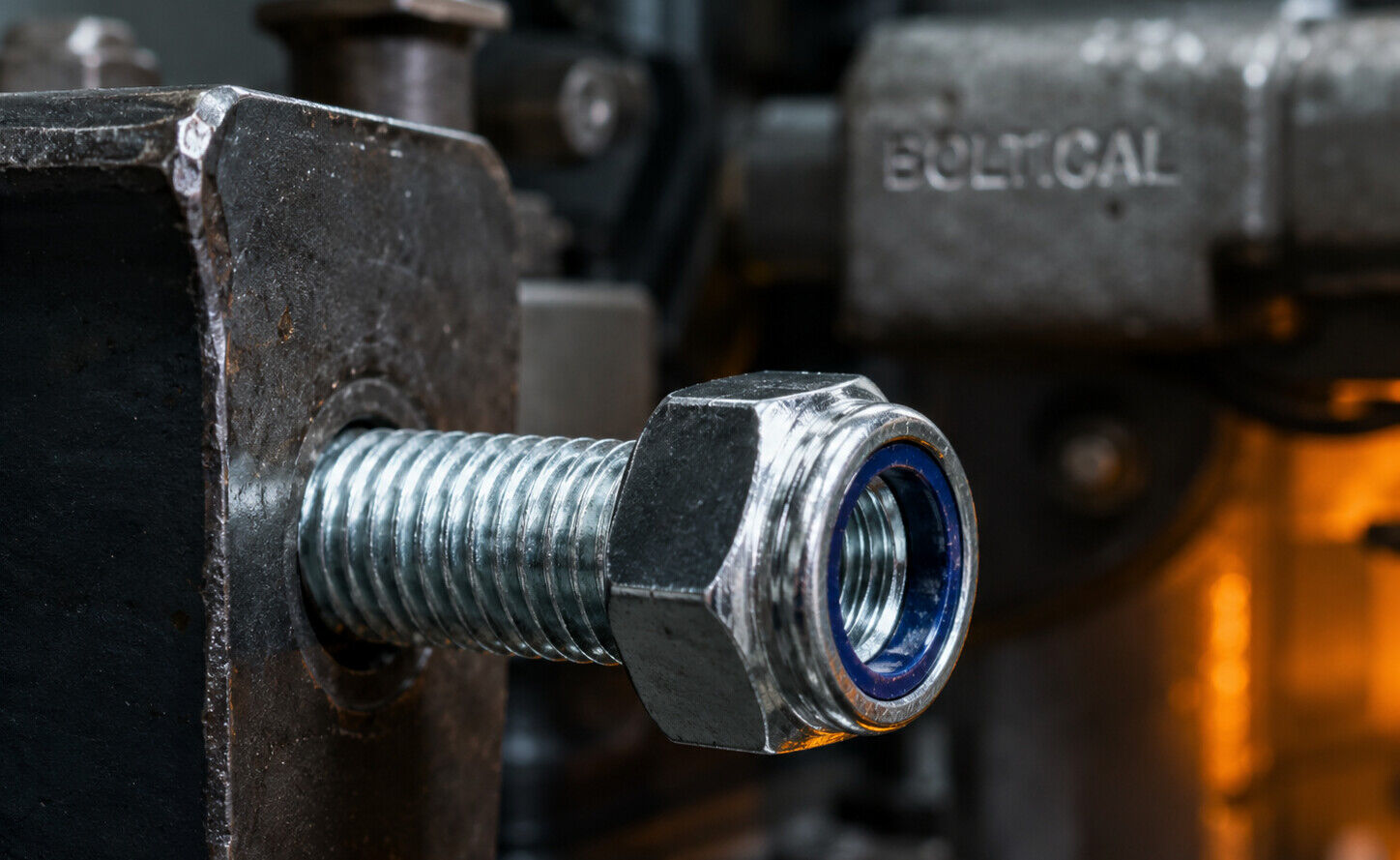

مهره کاسه نمدی یکی از رایج‌ترین مهره‌های قفل‌شونده در ماشین‌آلات، تجهیزات صنعتی، خودرو و اتصالاتی است که در معرض لرزش قرار دارند. تفاوت اصلی آن با مهره شش‌گوش معمولی، یک رینگ پلیمری در قسمت بالای مهره است که بعد از ورود پیچ، روی رزوه فشار ایجاد می‌کند و اجازه نمی‌دهد مهره به‌راحتی روی رزوه بچرخد.
در بازار ایران این قطعه را با نام‌های «مهره کاسه نمدی»، «مهره تفلونی» و گاهی «مهره قفلی نایلونی» می‌شناسند. نام فنی دقیق‌تر آن مهره قفل شونده با رینگ غیرفلزی است. نکته مهم این است که این رینگ برای آب‌بندی طراحی نشده؛ وظیفه اصلی آن ایجاد مقاومت در برابر بازشدن مهره است.
اگر در حال انتخاب مهره برای یک پروژه هستید، ابتدا می‌توانید خانواده انواع مهره صنعتی و سپس مهره‌های شش‌گوش را بررسی کنید. در ادامه توضیح می‌دهیم مهره کاسه نمدی دقیقاً چگونه کار می‌کند، DIN 985 و DIN 982 چه وضعیتی دارند و هنگام خرید چه چیزهایی باید کنترل شوند.
مهره کاسه نمدی چگونه از شل شدن جلوگیری می‌کند؟
وقتی پیچ وارد بخش پلیمری مهره می‌شود، رینگ کمی تغییر شکل می‌دهد و به رزوه فشار وارد می‌کند. همین فشار باعث ایجاد اصطکاک اضافی بین پیچ و مهره می‌شود. در نتیجه، برای چرخاندن مهره باید بر یک مقاومت مشخص غلبه کرد.
به این مقاومت در استانداردهای فنی گشتاور مقاوم یا Prevailing Torque گفته می‌شود. این ویژگی باعث می‌شود مهره در برابر چرخش آزاد ناشی از لرزش، تکان یا تغییر بار مقاوم‌تر از مهره معمولی باشد.
اما یک نکته مهم را نباید فراموش کرد: مهره کاسه نمدی جای سفت‌کاری صحیح اتصال را نمی‌گیرد. اگر پیچ و مهره از ابتدا درست انتخاب یا سفت نشده باشند، وجود رینگ پلیمری نمی‌تواند ضعف طراحی اتصال را جبران کند.
آیا مهره کاسه نمدی واقعاً ضدلرزش است؟
در زبان بازار معمولاً به این محصول «مهره ضدلرزش» گفته می‌شود و این نام تا حدی کاربرد آن را توضیح می‌دهد. با این حال، بهتر است انتظار بیش از حد از آن نداشته باشیم.
این مهره احتمال بازشدن خودبه‌خودی را کاهش می‌دهد، اما نتیجه نهایی همچنان به شدت لرزش، نوع بار، جنس پیچ، مقدار سفت‌کاری و طراحی اتصال بستگی دارد. در تجهیزات با شوک شدید، دمای بالا یا بارهای بسیار حساس ممکن است مهره تمام‌فلزی قفل‌شونده یا سیستم دیگری مناسب‌تر باشد.
اگر مشکل اصلی اتصال شما شکست پیچ یا بارگذاری متناوب است، مقاله دلایل شکست پیچ در اثر خستگی و تنش موضوع را از زاویه دیگری بررسی می‌کند.
DIN 985 و DIN 982؛ نام‌های رایج بازار، استانداردهای قدیمی
بیشتر فروشندگان و خریداران ایرانی هنوز مهره کاسه نمدی را با دو نام DIN 985 و DIN 982 می‌شناسند. این نام‌ها برای ارتباط با بازار همچنان کاربردی‌اند، اما از نظر استانداردی هر دو DIN قدیمی هستند و نسخه‌های جدید ISO جای آن‌ها را گرفته‌اند.
برای سفارش جدید بهتر است علاوه بر نام رایج DIN، نوع مهره و استاندارد ISO متناظر هم مشخص شود. سه استاندارد مهم فعلی در این خانواده عبارت‌اند از:
| استاندارد | نوع مهره | کاربرد کلی |
|---|---|---|
| ISO 10511 | مهره کاسه نمدی نازک | وقتی محدودیت ارتفاع وجود دارد و ظرفیت مهره نازک برای اتصال کافی است |
| ISO 7040 | مهره کاسه نمدی با ارتفاع معمولی | کاربردهای عمومی صنعتی |
| ISO 7041 | مهره کاسه نمدی بلند | اتصالاتی که ارتفاع و درگیری رزوه بیشتری نیاز دارند |
در بازار معمولاً DIN 985 را به نوع کوتاه و DIN 982 را به نوع بلند نسبت می‌دهند. هنگام خرید فقط به این نام‌ها اکتفا نکنید؛ ارتفاع مهره، کلاس مکانیکی، سایز و گام رزوه را هم بررسی کنید. برای مشاهده و استعلام قیمت وارد صفحه تنوع های مهره کاسه نمدی و مهره قفلی بولتیکال شوید.
مهره کوتاه و بلند چه تفاوتی دارند؟
تفاوت این دو فقط چند میلی‌متر ارتفاع نیست. هرچه بدنه مهره کوتاه‌تر باشد، تعداد رزوه‌های درگیر هم کمتر می‌شود و ظرفیت باربری مهره می‌تواند کاهش پیدا کند.
به همین دلیل مهره نازک صرفاً برای اینکه «جای کمتری می‌گیرد» نباید جای مهره معمولی یا بلند استفاده شود. اگر اتصال بار قابل‌توجهی دارد، نوع مهره باید با کلاس پیچ و طراحی اتصال هماهنگ باشد.
مهره کاسه نمدی در چه کاربردهایی استفاده می‌شود؟
- ماشین‌آلات و خطوط تولید دارای لرزش؛
- پمپ، فن، الکتروموتور و تجهیزات دوار؛
- قطعات خودرو و تجهیزات حمل‌ونقل؛
- تابلوها، شاسی‌ها و تجهیزات مونتاژی؛
- اتصالاتی که بازشدن ناخواسته مهره باید محدود شود؛
- تجهیزاتی که امکان باز و بسته شدن برای تعمیرات دوره‌ای دارند.
در کاربردهای حساس، صرف استفاده از مهره کاسه نمدی کافی نیست و باید دستورالعمل سازنده تجهیز یا نقشه پروژه ملاک قرار گیرد.
مهره کاسه نمدی بهتر است یا واشر فنری؟
این دو قطعه مکانیزم یکسانی ندارند. مهره کاسه نمدی با ایجاد اصطکاک روی رزوه کار می‌کند، در حالی که واشر فنری با خاصیت کشسانی خود تلاش می‌کند فشار اتصال را حفظ کند.
در بسیاری از اتصالاتی که هدف اصلی جلوگیری از چرخش آزاد مهره است، مهره قفل‌شونده راهکار مستقیم‌تری محسوب می‌شود. اما انتخاب نهایی به شرایط اتصال بستگی دارد و نمی‌توان یک گزینه را برای تمام پروژه‌ها «بهترین» دانست.
برای مقایسه دقیق‌تر عملکرد واشرها، مقاله واشر فنری در مقابل واشر تخت را بخوانید. خانواده کامل واشرهای صنعتی نیز در بخش محصولات قابل بررسی است.
محدودیت دما؛ عدد 120 درجه همیشه درست نیست
یکی از خطاهای رایج این است که برای همه مهره‌های کاسه نمدی یک سقف دمای ثابت تعیین کنیم. مقاومت حرارتی این مهره به جنس رینگ پلیمری بستگی دارد و همه محصولات الزاماً از یک نوع پلیمر ساخته نشده‌اند.
اگر اتصال در نزدیکی کوره، اگزوز، بویلر یا تجهیزات داغ قرار دارد، دمای مجاز همان محصول باید از دیتاشیت سازنده کنترل شود. در دماهای بالاتر معمولاً مهره‌های قفل‌شونده تمام‌فلزی گزینه مناسب‌تری برای بررسی هستند.
آیا مهره کاسه نمدی را می‌توان دوباره استفاده کرد؟
برای این سؤال یک جواب ثابت مثل «دو بار» یا «سه بار» وجود ندارد. هر بار که پیچ از داخل رینگ عبور می‌کند، ممکن است مقداری از خاصیت قفل‌شوندگی آن کم شود.
در اتصالات معمولی ممکن است سازنده استفاده مجدد را مجاز بداند. اما در تجهیزات حساس، ماشین‌آلات دوار یا تعمیرات مهم، تعویض مهره بازشده با نمونه نو معمولاً تصمیم مطمئن‌تری است.
اگر هنگام باز و بسته کردن احساس می‌کنید مهره تقریباً بدون مقاومت روی رزوه حرکت می‌کند، نباید انتظار عملکرد قفل‌شوندگی اولیه را از آن داشته باشید.
گالینگ در مهره کاسه نمدی استیل چیست؟
در پیچ و مهره‌های استنلس، مخصوصاً هنگام سفت‌کاری سریع، ممکن است رزوه‌ها به‌صورت موضعی به هم بچسبند و مهره ناگهان قفل شود. به این پدیده Galling یا جوش سرد رزوه می‌گویند.
عامل اصلی Galling خود رینگ نایلونی نیست؛ اصطکاک و فشار بین سطوح فلزی رزوه، سرعت مونتاژ، کیفیت سطح و روانکاری نقش مهم‌تری دارند. برای کاهش ریسک، رزوه باید تمیز باشد و مهره با سرعت کنترل‌شده بسته شود.
بدنه فولادی یا استنلس؛ کدام را انتخاب کنیم؟
مهره کاسه نمدی هم با بدنه فولادی و پوشش‌هایی مانند روی و زینک‌فلیک تولید می‌شود و هم در گریدهای استنلس عرضه می‌شود. انتخاب به محیط کار بستگی دارد.
- محیط داخلی و عمومی: مدل فولادی با پوشش مناسب معمولاً اقتصادی‌تر است.
- محیط مرطوب یا خورنده: نوع پوشش و مقاومت خوردگی باید دقیق‌تر بررسی شود.
- صنایع غذایی، دارویی یا دریایی: ممکن است بدنه استنلس A2 یا A4 متناسب با شرایط سرویس لازم باشد.
- دمای بالا: علاوه بر بدنه، محدودیت رینگ پلیمری باید کنترل شود.
آیا رینگ مهره کاسه نمدی آب‌بندی می‌کند؟
خیر؛ حداقل نباید با این هدف انتخاب شود. رینگ داخلی برای قفل‌کردن مهره روی رزوه طراحی شده است، نه برای آب‌بندی اتصال.
اگر قرار است اتصال جلوی نشت آب، روغن، هوا یا سیال تحت فشار را بگیرد، باید از واشر آب‌بندی، اورینگ، سیلنت یا راهکار مهندسی مخصوص همان اتصال استفاده شود.
هنگام خرید مهره کاسه نمدی چه مشخصاتی بدهیم؟
نوشتن «مهره کاسه نمدی M12» برای یک سفارش صنعتی کامل نیست. بهتر است حداقل موارد زیر در استعلام مشخص شوند:
- سایز و گام رزوه؛
- نوع مهره: نازک، معمولی یا بلند؛
- استاندارد موردنیاز؛
- کلاس مکانیکی مهره؛
- جنس بدنه: فولادی یا استنلس؛
- نوع پوشش؛
- دمای کاری؛
- تعداد موردنیاز؛
- نیاز به گواهی متریال یا ردیابی بچ در پروژه‌های حساس.
اگر سفارش پروژه‌ای یا عمده دارید، راهنمای تنظیم RFQ خرید پیچ و مهره کمک می‌کند مشخصات را کامل‌تر و قابل‌مقایسه برای تأمین‌کننده ارسال کنید.
سؤالات متداول درباره مهره کاسه نمدی
فرق مهره کاسه نمدی با مهره معمولی چیست؟
مهره معمولی مکانیزم قفل‌کننده داخلی ندارد. در مهره کاسه‌نمدی، رینگ پلیمری روی رزوه فشار وارد می‌کند و مقاومت بیشتری در برابر چرخش آزاد مهره ایجاد می‌شود.
DIN 985 و DIN 982 هنوز استفاده می‌شوند؟
بله، این نام‌ها هنوز در بازار ایران بسیار رایج‌اند، اما استانداردهای قدیمی محسوب می‌شوند. برای خرید حرفه‌ای بهتر است استاندارد ISO متناظر نیز در استعلام مشخص شود.
مهره کاسه نمدی همان مهره تفلونی است؟
«مهره تفلونی» بیشتر یک اصطلاح بازاری است. رینگ این مهره الزاماً از PTFE یا تفلون ساخته نشده و معمولاً از مواد پلیمری مناسب برای ایجاد گشتاور مقاوم تولید می‌شود.
برای دمای بالا مهره کاسه نمدی مناسب است؟
بستگی به جنس رینگ و دمای مجاز محصول دارد. در دماهای بالا معمولاً مهره قفل‌شونده تمام‌فلزی گزینه مناسب‌تری برای بررسی است.
مهره کاسه نمدی را چند بار می‌توان باز و بسته کرد؟
عدد ثابت و عمومی وجود ندارد. اگر گشتاور مقاوم مهره بعد از باز و بسته شدن کاهش پیدا کرده باشد، استفاده مجدد در اتصال حساس توصیه نمی‌شود.
جمع‌بندی؛ چه مهره کاسه نمدی برای پروژه مناسب است؟
مهره کاسه نمدی برای بسیاری از اتصالات دارای لرزش و ارتعاش انتخاب کاربردی و اقتصادی است، اما خرید آن فقط با گفتن «DIN 985» یا «مهره ضدلرزش» کامل نمی‌شود.
سایز رزوه، ارتفاع مهره، کلاس مکانیکی، جنس بدنه، پوشش و دمای کاری باید با پیچ و شرایط پروژه هماهنگ باشند. برای بررسی خانواده‌های مرتبط می‌توانید از صفحات مهره‌های صنعتی، مهره شش‌گوش و واشر صنعتی استفاده کنید.
