در مهندسی عمران، اجرای خطوط لوله کشوری، پروژه‌های تهویه مطبوع (HVAC) و سقف‌های کاذب ساختمانی، مهار صلب و معلق تجهیزات سنگین از سقف‌های بتنی یا تیرآهن‌ها یک چالش روزمره است. سیستم‌های تعلیق به قطعاتی نیاز دارند که بدون محدودیت در طول و با بالاترین سطح درگیری رزوه‌ها، بارهای کششی عظیمی را تحمل کنند. در این میان، پاسخ به پرسش پیچ متری چیست؟ کاربرد در تاسیسات و ساپورت لوله دقیقاً مرز میان یک سازه پایدار و یک ریزش فاجعه‌بار را تعیین می‌کند. این قطعات که در داکیومنت‌های بین‌المللی به آن‌ها میله تمام‌رزوه (Threaded Rod یا Stud Rod) می‌گویند، ستون فقرات سیستم‌های ساپورت ماژولار تاسیساتی هستند. در این مستند نوین از آکادمی بولتیکال، هندسه، رفتارهای متالورژیکی و کدهای محاسباتی این اتصالات استراتژیک را کالبدشکافی می‌کنیم.

بخش اول: پیچ متری چیست؟ هندسه پیوسته رادهای تمام‌رزوه

میله تمام‌رزوه یا پیچ متری، یک استوانه فلزی صلب، بدون گل (Headless) و کاملاً رزوه‌شده است که معمولاً در طول‌های استاندارد ۱، ۲ و ۳ متری تولید می‌شود. استاندارد ابعادی، زاویه گام و تلرانس‌های رزوه‌کاری این قطعه مستقیماً بر اساس کد آلمانی DIN 975 (و در نسخه‌های جدیدتر DIN 976) کالیبره می‌شود. ساختار پیوسته رزوه‌ها در سراسر طول میله به تکنسین‌ها اجازه می‌دهد تا پیچ را در هر نقطه دلخواه با استفاده از فرز برش داده و مهره را روی آن چفت کنند. این انعطاف‌پذیری ابعادی بالا، رادهای تمام‌رزوه را به انتخابی بی‌جایگزین در شاسی‌کشی‌ها تبدیل کرده است؛ هندسه‌ای پیوسته که ریشه‌های مکانیکی آن را در واژه‌نامه تخصصی اتصالات و رزوه‌های مهندسی بررسی کرده‌ایم.

نوآوری در زنجیره تامین و کالیبراسیون صنعتی؛ مأموریت بولتیکال
پلتفرم بولتیکال به عنوان مرجع مهندسی اتصالات صنعتی در ایران، انواع پیچ‌های متری دنده‌درشت (Coarse) و دنده‌ریز (Fine) را در گریدهای متنوع آهنی، خشکه ۸.۸ و استنلس استیل ۳۱۶ تأمین می‌کند. برای رصد کاتالوگ‌ها و دریافت مشاوره فنی پروژه‌ای، به بخش واشرها و مهره‌های صنعتی بولتیکال مراجعه فرمایید.

تفاوت بنیادی استاندارد DIN 975 و DIN 976

بسیاری از کارشناسان تدارکات و حتی مهندسان کارگاه، این دو استاندارد موسسه استاندارد آلمان (DIN) را به جای یکدیگر به کار می‌برند، در حالی که تفاوت فنی ظریفی بین آن‌ها وجود دارد:

• DIN 975: این استاندارد به طور خاص و انحصاری برای میله‌های تمام‌رِزوه‌ای تدوین شده است که با طول ثابت و مطلق ۱۰۰۰ میلی‌متر (۱ متر) تولید می‌شوند. این کد در بازنگری‌های جدیدتر منسوخ شده و زیرمجموعه استاندارد بعدی قرار گرفته است.
• DIN 976: این استاندارد شامل دو بخش DIN 976-1 (برای رزوه‌های متریک عمومی) و DIN 976-2 (برای رزوه‌های خاص هیدرولیک) است. این کد نه تنها میله‌های ۱ متری، بلکه تمام رادهای تمام‌رزوه با طول‌های سفارشی کوتاه یا بلند (مثلاً از ۵۰ میلی‌متر تا ۳ متر) را که دارای پخ انتهایی (Chamfer) استاندارد جهت تسهیل ورود مهره هستند، پوشش می‌دهد.

بخش دوم: کاربرد در تاسیسات و ساپورت لوله؛ مکانیزم مهار معلق

زون اصلی و استراتژیک برای درک بهتر پیچ متری چیست؟ کاربرد در تاسیسات و ساپورت لوله، سیستم‌های ساپورتینگ ماژولار است. در این چیدمان‌ها، پیچ متری به عنوان واسط انتقال بار عمل می‌کند:

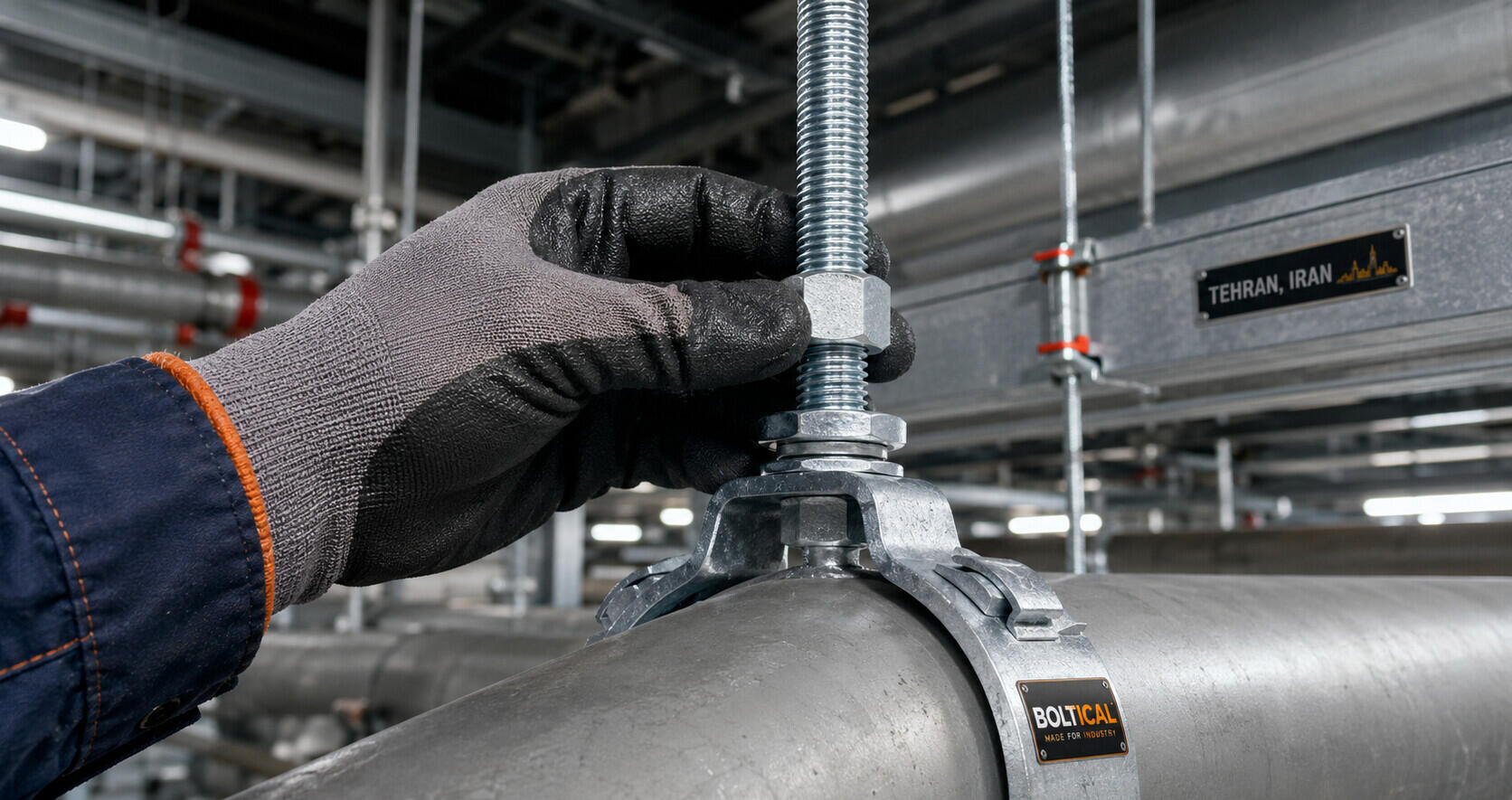

• سیستم ساپورت آویز لوله (Pipe Hangers): پیچ متری از یک طرف درون انکر بولت کاشته‌شده در سقف بتنی قفل می‌شود و از طرف دیگر به بست لوله (بست گلابی یا کرپی U-Bolt) متصل می‌گردد تا وزن لوله‌های انتقال فاضلاب، آب یا سیالات نفتی را مهار کند.
• شاسی‌کشی سینی کابل و داکت‌ها: در کارخانجات و نیروگاه‌ها، میله‌های تمام‌رزوه جفت مستقر می‌شوند تا پروفیل‌های فولادی (C-Channel) را نگه دارند؛ ساختاری که سینی‌های کابل برق بر روی آن‌ها چیده می‌شوند.
• کانال‌کشی سیستم‌های HVAC: برای معلق نگه داشتن کانال‌های گالوانیزه بزرگ انتقال هوا و چیلرهای سقفی، از رادهای تمام‌رزوه به دلیل پایداری عالی در برابر لرزش‌های فن استفاده می‌شود.

در کاربردهای با ارتفاع بالا، اگر طول یک میله کافی نباشد، مهندسان تاسیسات با بهره‌گیری از کدهای مندرج در مستند مهره بلند (Coupling Nut) برای اتصال پیچ‌های متری، طول رادها را به صورت کاملاً ایمن افزایش می‌دهند.

بخش سوم: ماتريس کالیبراسیون گریدهای متالورژیکی پیچ متری

بزرگ‌ترین خطای کارگاهی، استفاده از پیچ متری نامناسب برای بارهای سنگین است. تنش‌های کششی ناشی از وزن سیال و لوله‌ها می‌توانند به راحتی تسلیم پلاستیک در رزوه‌ها ایجاد کنند. جدول زیر مشخصات مکانیکی گریدهای متداول را بر اساس کدهای مرجع ISO 898 کالیبره کرده است:

نکته مهندسی: برای سیستم‌های سنگین تاسیساتی حتماً باید از گریدهای فولاد پرمقاومت استفاده شود که ما ساختار آلیاژی آن‌ها را در مقاله علمی پیچ خشکه چیست و بررسی گرید ۸.۸ بازخوانی کرده‌ایم. همچنین ابعاد رزوه‌های این رادها کاملاً با استانداردهای مندرج در جدول استاندارد ابعادی پیچ آلن هم‌راستا است.

بخش چهارم: جدول ابعاد هندسی و گام رزوه پیچ متری (DIN 975 / DIN 976)

یکی از دغدغه‌های اصلی دفاتر فنی، استخراج دقیق قطر مغزی (Minor Diameter)، قطر نامی (Major Diameter) و گام دنده (Pitch) برای کدهای محاسباتی است. عدم انطباق گام دنده پیچ متری با مهره‌های خریداری شده، منجر به کچل شدن رزوه‌ها در حین سفت کردن با آچار بکس می‌شود. جدول زیر دیتای ابعادی رادهای تمام‌رزوه دنده‌درشت (Coarse Thread) را نشان می‌دهد:

توصیه مهندسی بولتیکال: در صورت نیاز به گریدهای دنده‌ریز (Fine Thread) یا سایزهای بزرگ‌تر از M24 جهت ترنچ‌های سنگین خطوط انتقال مایعات، به دلیل اختصاصی بودن فرآیند نورد رزوه‌ها (Thread Rolling)، لزوم استعلام پروژه‌ای و ارسال نقشه به دپارتمان فنی بولتیکال الزامی است.

⚡ بخش پنجم: کالبدشکافی زون‌های شکست (Failure Analysis) در سیستم‌های آویز

تحلیل‌های شکست مهندسی جامدات نشان می‌دهد که خرابی در سیستم‌های ساپورت لوله معمولاً به سه دلیل عمده رخ می‌دهد؛ درک این زون‌ها به شما کمک می‌کند تا امنیت سازه خود را تضمین کنید:

۱. شکست ناشی از پدیده خستگی (Fatigue Failure)

در لوله‌های متصل به پمپ‌ها، کمپرسورها یا چیلرهای بزرگ، ارتعاشات مداوم و با فرکانس بالا وجود دارد. این نوسانات دینامیکی باعث ایجاد تمرکز تنش و ترک‌های میکروسکوپی در ریشه دنده‌های پیچ متری گرید پایین (مانند ۴.۸) شده و در نهایت منجر به بریدن ناگهانی میله زیر بار استاتیکی می‌شود. برای خنثی‌سازی این ارتعاشات، طراحان از چیدمان‌های منحصربه‌فرد مندرج در مستند تخصصی واشر بشقابی (Belleville)؛ تحمل بارهای سنگین در فضای کم برای جذب ضربه‌ها و بارهای ضربه‌ای استفاده می‌کنند.

۲. هرز شدن رزوه‌ها تحت بارهای حرارتی (Thermal Stripping)

در موتورخانه‌ها، رایزرهای آب داغ و خطوط انتقال بخار، انبساط و انقباض حرارتی شدید لوله‌ها، بارهای کششی اضافی ناگهانی و چرخه‌ای به پیچ متری وارد می‌کند. اگر گرید مهره و پیچ هم‌خوانی نداشته باشد (مثلاً استفاده از مهره آهنی روی پیچ متری خشکه) یا اگر سفت‌کاری بدون گشتاور استاندارد انجام شده باشد، رزوه‌ها دچار سایش شدید و پدیده کچل شدن شده و اتصال کاملاً رها می‌شود؛ رفتاری که سیستم‌های قفل‌کنندگی مکمل آن را در مقاله واشر فنری در مقابل واشر تخت؛ کجا و چرا؟ بررسی کرده‌ایم.

۳. پدیده خزش (Creep) در بارهای مداوم حرارتی

هنگامی که راد تمام‌رزوه فولادی برای مدت طولانی در معرض دماهای بالای ۱۵۰ درجه سانتی‌گراد (مانند مجاورت خروجی دیگ‌های بخار) قرار می‌گیرد، تحت بار کششی ثابت دچار تغییر شکل پلاستیک مداوم یا خزش می‌شود. در این سناریو، تنش تسلیم فولاد کربنی به شدت افت کرده و برای مهار خطوط لوله باید به سراغ کدهای آلیاژی نسوز یا استاد بولت‌های گریدهای خاص رفت.

🛠️ بخش ششم: راهنمای گام‌به‌گام محاسباتی و نصب ساپورت‌های تاسیساتی

طبق استانداردهای مرجع ASME برای اجرای یک سیستم آویز بدون نقص در کارگاه‌های صنعتی، باید پروتکل اجرایی زیر به صورت دقیق توسط تکنسین‌ها پیاده‌سازی شود:

گام اول؛ محاسبه بار ثقلی و دینامیکی: وزن کل لوله را به همراه وزن سیال جاری در آن (مثلاً آب یا اسید) و عایق‌های حرارتی (پشم سنگ یا الاستومری) محاسبه کنید. بر اساس داکت‌های مهندسی Bolt Science، برای بارهای دینامیکی و پدیده‌هایی مثل ضربه قوچ (Water Hammer)، اعمال یک ضریب اطمینان (Safety Factor) حداقل ۱.۵ الی ۲ روی بارهای استاتیکی الزامی است.

گام دوم؛ تعیین فاصله بهینه ساپورت‌ها: فاصله مجاز بین دو آویز متوالی نباید باعث شکم دادن (Sagging) لوله شود. به عنوان مبنا، طبق استاندارد ASME B31.1، برای لوله‌های فولادی ۲ اینچ که با آب پر شده‌اند، حداکثر فاصله مجاز بین ساپورت‌ها حدود ۳.۹ متر است؛ در حالی که برای لوله‌های پلی‌اتیلن یا PVC این فاصله به دلیل صلبیت کمتر لوله، به کمتر از ۱.۲ متر کاهش می‌یابد.

گام سوم؛ کاشت انکر بولت در سقف: سقف بتنی را با مته مناسب سوراخ کرده، گرد و غبار داخل سوراخ را کاملاً تخلیه کنید و انکر مکانیکی (غلافی یا غلاف‌چاکدار) یا انکر شیمیایی را مستقر کنید. تفاوت باربری این سیستم‌ها را می‌توانید در مستند فنی انکر بولت مکانیکی و شیمیایی مطالعه کرده و اقلام را در محصولات انکربولت بولتیکال رصد فرمایید.

گام چهارم؛ برش هندسی و بستن پیچ متری: پیچ متری کالیبره شده با پوشش ضد زنگ مناسب را با فرز برش داده و لبه‌های آن را پلیسه‌گیری کنید. نکته حیاتی: پیچ متری باید حداقل به اندازه ۲ برابر قطر نامی خود (مثلاً ۲۴ میلی‌متر برای پیچ M12) درون انکر سقف و بست لوله درگیر شود تا مکانیزم توزیع تنش در رزوه‌ها کامل گردد.

بخش هفتم: پوشش‌های محافظتی ضد خوردگی برای رادهای تمام‌رزوه

از آنجا که ساپورت‌های لوله اغلب در داکت‌های تاریک، موتورخانه‌های مرطوب یا فضاهای باز بیرونی مستقر هستند، لایه حفاظتی رزوه‌ها نقشی تعیین‌کننده دارد. بر اساس پروتکل‌های متالورژی آکادمی بولتیکال، سیستم‌های آبکاری به شرح زیر تبیین می‌شوند:

• آبکاری زینک الکتریکی (White Zinc Plated): متداول‌ترین روش برای داکت‌های داخلی ساختمانی است که ضخامتی حدود ۵ الی ۱۲ میکرون دارد و فرآیندهای آن در گزارش روش‌های آبکاری و پوشش‌دهی پیچ و مهره بازخوانی شده است. این پوشش برای محیط‌های باز یا مرطوب به هیچ وجه توصیه نمی‌شود.
• پوشش پیشرفته داکرومات (Zinc Flake): ایده‌آل برای پروژه‌های صنعتی و رایزرهای با رطوبت بالا است که بدون خطر تردی هیدروژنی (که در اسیدشویی آبکاری‌های سنتی رخ می‌دهد)، مقاومت فوق‌العاده‌ای (بالای ۵۰۰ تا ۱۰۰۰ ساعت سالت اسپری) ایجاد می‌کند که ساختار آن در مستند پوشش داکرومات چیست کالبدشکافی شد.
• گالوانیزه گرم عمقی (HDG): مناسب‌ترین پوشش برای محیط‌های باز و شرجی ساحلی است که ضوابط آن در مقاله پیچ و مهره گالوانیزه گرم؛ برای محیط‌های شرجی مدون شده است. در این روش باید توجه داشت که مهره‌ها باید اورسایز (Over-tapped) شوند تا لایه ضخیم روی مانع از بسته شدن اتصال نشود.

بخش هشتم: ماتریس سیستم‌های هم‌جوار؛ از دکل‌ها تا زون‌های آلیاژی خاص

کالیبراسیون دقیق دیتای مرتبط با پیچ متری چیست؟ کاربرد در تاسیسات و ساپورت لوله، اتصالات متناظر را هم‌راستا می‌سازد. در خطوط انتقال نیرو و سازه‌های مرتفع بندری، پایداری دکل‌ها زیر بارهای باد بررسی می‌شود که کدهای آن در مقاله علمی پیچ و مهره دکل‌های مخابراتی کالیبره شده است. ریشه‌های صلب این برج‌ها نیز توسط انکرهای ال شکل مهار می‌شوند که در مگاپست کاربرد ال بولت (L-Bolt) در فونداسیون دکل‌های برقی مدون شده است.

همچنین در بخش‌های داغ سیستم‌های اگزوز کشتی‌ها و کوره‌ها که اتمسفر کلریدی و حرارتی حاکم است، آلیاژهای نسوز جایگزین می‌شوند که مکانیزم متالورژی آن در گزارش علمی تفاوت پیچ‌های نسوز (استنلس استیل ۳۱۰) در کوره‌ها واکاوی شد و رفتارهای محیطی آب شور آن نیز در مستند پیچ‌های دریایی؛ مقاومت در برابر خوردگی آب شور تحلیل گردید.

از سوی دیگر، در پولی‌ها و تجهیزات دوار از اتصالات بدون کله برای قفل‌شدگی بهره می‌برند که فرآیند آن در مقاله تخصصی کاربرد پیچ مغزی در تثبیت قطعات دوار و فولی‌ها واکاوی شد. در مبلمان تجاری و ارگونومیک نیز پیچ‌های محدب بکار می‌روند که در مستند پیچ کله قارچی آلنی و کاربرد آن در تجهیزات شهربازی بررسی شد. در ابزار دقیق الکترونیکی نیز پیچ‌های ستاره‌ای بکار می‌روند که در گزارش پیچ ستاره‌ای (Torx) چیست کالبدشکافی شد. برای ورق‌های نازک شاسی‌ها نیز سیستم‌های نوین کور گره‌گشا هستند که در مستند مهره پرچی چیست تحلیل شد.

بخش نهم: بورس تجاری بازار ایران و فاکتورهای تعیین‌کننده قیمت

در بازار آهن و اتصالات ایران (بازارهای مرجع حسن‌آباد و شادآباد تهران)، پیچ‌های متری برخلاف پیچ‌های شش‌گوش یا آلن که به صورت کیلویی فاکتور می‌شوند، معمولاً به صورت **شاخه‌ای** خرید و فروش می‌شوند. قیمت هر شاخه پیچ متری کاملاً تابع سایز نامی (M)، طول راد (۱، ۲ یا ۳ متری)، گرید سخت‌کاری (آهنی ساده یا خشکه فولادی) و کیفیت پوشش گالوانیزه یا داکرومات آن است. ما فرمول‌های تجاری و نوسانات قیمت این زنجیره را در مگاپست تخصصی قیمت پیچ و مهره کیلویی کالبدشکافی کرده‌ایم.

ریسک‌های خرید در بازار سنتی: یکی از خطاهای رایج تدارکات، خرید پیچ متری بر اساس ملاک قیمت پایین‌تر بدون توجه به گرید آن است. برخی تامین‌کنندگان متفرقه، میله‌های تمام‌رزوه گرید ۴.۸ را با رنگ‌آمیزی‌های مشابه یا آبکاری‌های براق به عنوان پیچ خشکه به فروش می‌رسانند. استفاده از این قطعات تقلبی زیر بارهای سنگین چیلرها می‌تواند منجر به گسیختگی ناگهانی سازه شود. بورس اصلی انبارداری و بازرگانی این اقلام استراتژیک در مجتمع‌های نوین آوا جنرال و آهن‌مکان بازار شادآباد تهران متمرکز است که نقشه لجستیکی آن را در گزارش میدانی مرکز فروش پیچ و مهره در تهران منتشر کرده‌ایم.

بخش دهم: سوالات متداول در خصوص پیچ متری و ساپورت‌های تاسیساتی

1. چرا نباید پیچ متری را با دستگاه فرز پلاسما یا قوس الکتریکی (جوشکاری) برش داد؟
   حرارت شدید فرآیندهای حرارتی و قوس الکتریکی جوشکاری، ساختار کریستالی و متالورژیکی فولاد سخت‌کاری‌شده (به‌ویژه گرید ۸.۸) را در نقطه برش تغییر داده، ساختار مارتنزیتی را تخریب کرده و آن را به شدت ترد و مستعد شکست تحت بارهای کششی می‌کند. برش پیچ متری حتماً باید به روش مکانیکی سرد (با استفاده از فرز دستی، اره صابونی یا اره نواری) همراه با مایع خنک‌کننده (آب‌صابون) انجام شود تا خواص متالورژیکی آلیاژ حفظ گردد.
2. حداکثر فاصله مجاز بین دو ساپورت آویز لوله بر چه اساسی تعیین می‌شود؟
   این فاصله کاملاً تابع سایز لوله، ضخامت دیواره (Schedule)، متریال لوله و نوع سیال جاری در آن است. به عنوان مثال، طبق استاندارد ASME B31.1، برای لوله‌های فولادی ۲ اینچ، حداکثر فاصله مجاز بین ساپورت‌ها حدود ۳.۹ متر کالیبره می‌شود؛ اما اگر لوله از جنس پلی‌مری (مانند ۵ لایه یا پلی‌پروپیلن) باشد، این فاصله برای جلوگیری از شکم دادن و آسیب به اتصالات به ۱ تا ۱.۲ متر کاهش می‌یابد.
3. پدیده تداخل گام (Pitch Mismatch) در زمان بستن مهره روی پیچ متری چیست؟
   این پدیده زمانی رخ می‌دهد که مهره با استاندارد اینچی (مثل UNC یا UNF) روی پیچ متری با رزوه متریک (DIN 975) بسته شود. در سایزهای نزدیک (مثل پیچ متری سایز ۸ با مهره ۵/۱۶ اینچ)، مهره ممکن است چند دنده اول را طی کند، اما به دلیل تفاوت در گام دنده و زاویه ۶۰ درجه متریک در مقابل ۵۵ درجه اینچی، قفل شده و در صورت اعمال فشار، رزوه‌ها را کاملاً کچل و نابود می‌کند.

نتیجه‌گیری: مهندسی دقیق تدارکات پروژه‌های تاسیساتی با پلتفرم بولتیکال

تحلیل‌های مکانیک سازه و تجربیات کارگاهی اثبات می‌کند که درک عمیق الزامات فنی پیچ متری چیست؟ کاربرد در تاسیسات و ساپورت لوله، ضامن طول عمر عملیاتی و ایمنی خطوط انتقال سیالات و کانال‌های هوا زیر بارهای سنگین کششی است. انتخاب هوشمندانه بین گریدهای ۴.۸ و ۸.۸ و اعمال پوشش‌های نوین مانند داکرومات، هزینه‌های نگهداری و اورهال پروژه‌های صنعتی را تا ۵۰ درصد کاهش می‌دهد. پلتفرم بازرگانی و مهندسی بولتیکال با حذف واسطه‌های سنتی، انواع رادهای تمام‌رزوه صنعتی را در گریدهای متنوع همراه با گواهی‌نامه‌های تست کشش و آنالیز مواد (MTR) تأمین می‌نماید. برای دریافت مشاوره فنی، کالیبراسیون دفترچه محاسبات پروژه و هدایت تدارکات خود، هم‌اکنون به صفحه اصلی بولتیکال مراجعه فرمایید.

“`
