اجرای استاندارد سیستمهای ساختوساز خشک (Drywall) یا همان ساختارهای گالوانیزه کناف، نیازمند اتصالات مینیاتوری اما فوقالعاده مستحکمی است که شبکه زیرسازی را یکپارچه نگه دارند. در میان انواع ملحقات، یکی از کلیدیترین و پرمصرفترین قطعات، پیچ البی یا همان پیچ سازه به سازه کناف است. استادکاران حرفهای به خوبی میدانند که صلبیت نهایی دیوارهای جداکننده یا سقفهای کاذب دکوراتیو، مستقیماً به کیفیت درگیری دندههای این پیچ با ورقهای گالوانیزه بستگی دارد. استفاده از اتصالات غیراستاندارد در ساختار شاسیکشی، سبب ایجاد لقی در شبکه شده و در نهایت به ترک خوردن بتونهها و گچبرگها منتهی میشود. ما در این مقاله مهندسی از بولتیکال، به کالبدشکافی دقیق این قطعه میپردازیم، بررسی میکنیم که پیچ سازه به سازه (LB) چه نقشی در سیستم کناف دارد و تفاوتهای ساختاری آن با سایر پیچهای درایوال را واکاوی خواهیم کرد.
۱. پیچ سازه به سازه (LB) چیست و چه مکانیزم عملکردی دارد؟

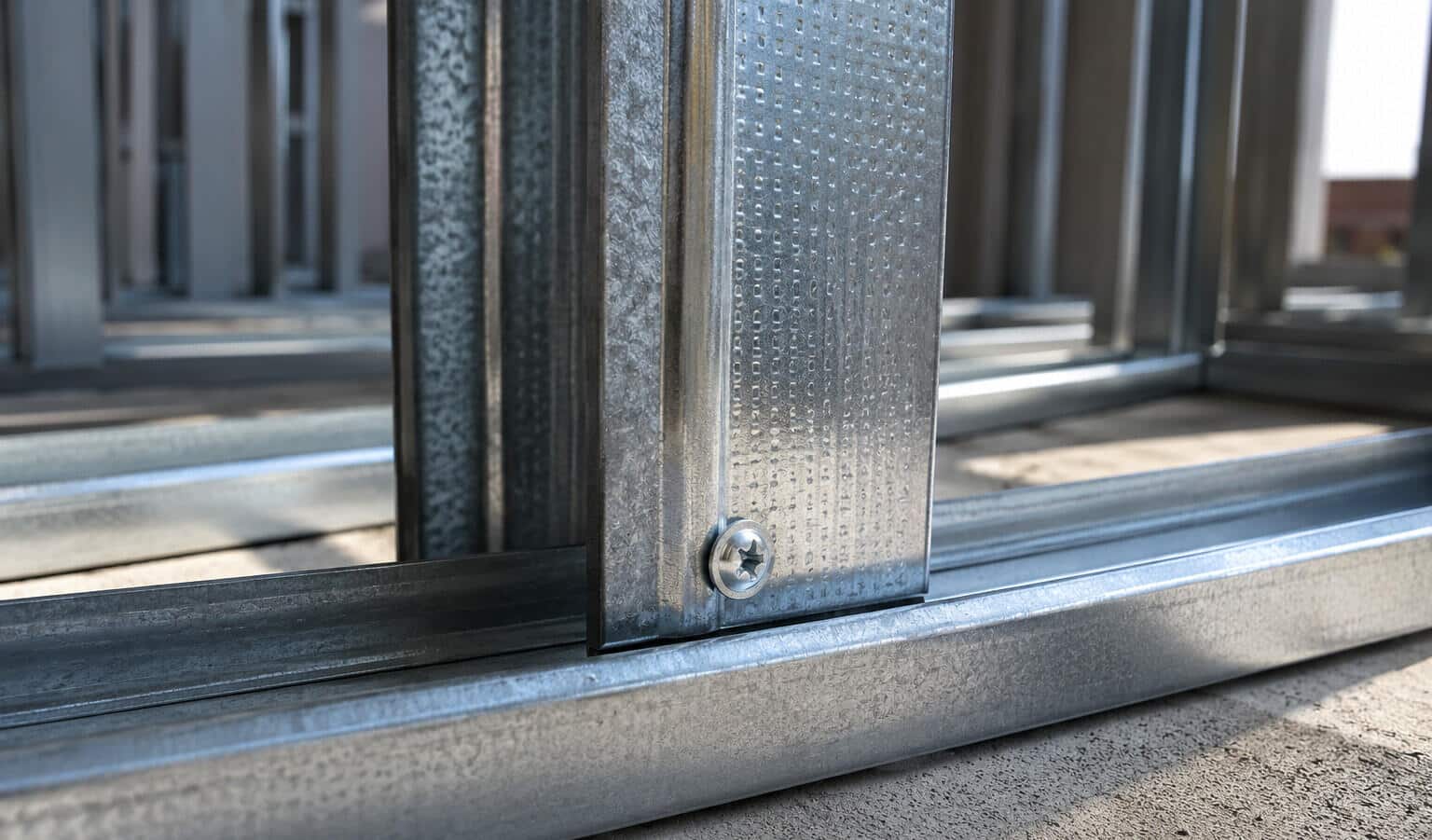

پیچ سازه به سازه که در داکیومنتهای فنی کناف با کد اختصاری LB شناخته میشود، نوعی پیچ سرمتهای کوچک (Self-drilling Screw) با گل واشردار (Wafer Head یا تعدادی نیز با سر تخت مخروطی ناقص) است. وظیفه اصلی این پیچ، اتصال مقاطع فلزی گالوانیزه زیرسازی کناف به یکدیگر است؛ یعنی اتصال پروفیلهای افقی رانر (Runner) به پروفیلهای عمودی استاد (Stud)، یا فیکس کردن اتصالات کلیپس، سازه کرنر بید و آویزها به صفحات فلزی شاسیکشی سقف.
مکانیزم عملکرد این قطعه بر پایه نوک متهای شکل آن استوار است. این ساختار مینیاتوری به مجری اجازه میدهد بدون نیاز به دریلکاری اولیه یا سوراخ کردن ورقها با میخ، پیچ را مستقیماً روی دو لایه پروفیل گالوانیزه قرار داده و با همپوشانی دندهها، آنها را به یکدیگر بدوزد. اگر علاقهمندید با جایگاه هندسی این قطعات در زنجیره اتصالات بیشتر آشنا شوید، مطالعه مقاله انواع پیچ و کاربرد هر کدام در صنعت دیدگاه شما را کاملتر خواهد کرد. پیمانکاران محترم میتوانند هماکنون مشخصات این قطعات را در دسته محصولات پیچ خودکار و سرمتهای بولتیکال بررسی کرده و اقلام را به تعداد مورد نیاز خود در سبد خرید ثبت سفارش فرمایند.
۲. تفاوت بنیادین پیچ سازه به سازه (LB) با پیچ LN (نوکتیز)
بسیاری از خریداران و تدارکات پروژهها، در زمان خرید پیچهای زیرسازی کناف دچار سردرگمی میان دو مدل LB و LN میشوند. این دو قطعه اگرچه از نظر قد و ابعاد ظاهری به یکدیگر شباهت دارند، اما برای دو ضخامت مختلف از ورقهای فولادی طراحی شدهاند:
- پیچ نوکتیز LN (Self-tapping): این پیچ دارای نوک کاملاً سوزنی و تیز است. پیچ LN برای اتصال پروفیلهای فولادی با ضخامت نازک (حداکثر تا ۰.۷ میلیمتر) کاربرد دارد. نوک تیز آن بدون نیاز به مته، ورقهای نازک را سوراخ کرده و رزوهها را درگیر میکند.
- پیچ سرمتهای LB (Self-drilling): این پیچ در نوک خود مجهز به یک مته واقعی فولادی است. پیچ سازه به سازه LB برای اتصال پروفیلهای ضخیم و سازههای ترکیبی (ضخامت بین ۰.۷ میلیمتر تا ۲.۲ میلیمتر) طراحی شده است. اگر روی ورقهای ضخیم کناف از پیچ نوکتیز LN استفاده کنید، نوک پیچ خم شده یا میسوزد و هرگز قادر به نفوذ نخواهد بود.
برای آشنایی عمیقتر با مهندسی نوک این قطعات و نحوه پانچ ورقها، توصیه میشود مقاله راهنمای جامع مهندسی و خرید پیچ سرمته را مطالعه کنید تا با اصول فیزیکی حاکم بر سرعت نفوذ و گشتاور این پیچها آشنا شوید.
۳. نقش ساختاری پیچ LB در هندسه سقفهای کاذب و درایوال
سیستم کناف یک سازه پیشساخته سبک است، اما این سبکی به معنای عدم وجود بار نیست. وزن گچبرگها (پانلهای گچی)، لایههای عایق پشم سنگ یا پلاستوفوم، و ملحقات نورپردازی، همگی بارهای ثقلی مستمری هستند که به شاسی گالوانیزه منتقل میشوند. پیچ سازه به سازه دندههای خود را درون دیواره لایههای فلزی قفل میکند.
گل واشردار پهن این پیچ (Wafer Head) نقش یک مهارکننده صفحه را بازی میکند. این گل پهن مانع از لغزش یا قیچی شدن ورق گالوانیزه تحت تکانهای ناشی از نشست ساختمان یا باز و بسته شدن دربها میشود. ارتفاع گل پیچ LB بسیار کم طراحی شده است تا وقتی پانل گچی کناف روی شاسی فلزی قرار میگیرد، برجستگی گل پیچ باعث باد کردن، ایجاد موج یا ناهمواری در سطح گچبرگ نشود. جهت مقایسه مکانیک این رزوههای ظریف با کاربردهای عمومیتر ورقکاری، نگاهی به مقاله کاربرد پیچ خودکار در صنایع فلزی و چوبی بیندازید.
۴. مشخصات ابعادی استاندارد پیچ سازه به سازه (LB)
در بازار اتصالات درایوال، پیچهای LB دارای سایزبندیهای بسیار محدودی هستند؛ زیرا مهندسی سیستم کناف بر پایه استانداردسازی حداکثری بنا شده است. پرمصرفترین و استانداردترین سایز این قطعه به شرح زیر است:
| نام تجاری پیچ | قطر اسمی رزوه (میلیمتر) | طول کل پیچ (میلیمتر) | نوع آچارخور / گل پیچ | حداکثر ظرفیت پانچ ورق (میلیمتر) | پوشش سطحی استاندارد |
|---|---|---|---|---|---|
| پیچ LB 3.5×9.5 | ۳.۵ میلیمتر | ۹.۵ میلیمتر | چهارسو (Phillips No.2) / گل واشردار تخت | تا ۲.۲ میلیمتر | فسفاته سیاه یا گالوانیزه روی (سفید) |
| پیچ LB 3.5×11 | ۳.۵ میلیمتر | ۱۱ میلیمتر | چهارسو (Phillips No.2) / گل واشردار تخت | تا ۲.۲ میلیمتر | فسفاته سیاه یا گالوانیزه روی (سفید) |
نکته کارگاهی: سایز ۳.۵ در ۹.۵ میلیمتر، به عنوان پیچ سازه به سازه استاندارد کناف ایران شناخته میشود و بیش از ۹۰ درصد حجم مصرف پروژهها را به خود اختصاص میدهد.
۵. خطاهای رایج کارگاهی در نصب و علل هرز رفتن پیچ سازه به سازه
کنافکاران در خطوط اجرایی به دلیل سرعت بالای کار، گاهی اصول مهندسی اتصالات را نادیده میگیرند. این امر نرخ ضایعات را به شدت افزایش میدهد. سه چالش اصلی در زمان نصب پیچهای LB عبارتند از:
- تنظیم نبودن گشتاور کلاچ دریل (پیچگوشتی برقی): اگر گشتاور دریل کناف روی حالت حداکثری و بدون کلاچ تنظیم شده باشد، پیچ پس از پانچ و اتمام فرآیند رزوهکاری، متوقف نشده و به چرخش خود ادامه میدهد. این امر دندههای ایجاد شده در ورق گالوانیزه نازک را میتراشد و اصطلاحاً پیچ را «هرز» میکند. پیچ هرز هیچگونه باربری مفیدی ندارد.
- استفاده از نوک پیچگوشتی (بیت) فرسوده: آچارخور این پیچها چهارسو شماره ۲ است. استفاده از بیتهای ساییده شده باعث کچل شدن گل پیچ و عدم انتقال صحیح گشتاور میشود که نتیجه آن سوختن نوک مته پیچ حین کار است.
- اعمال فشار عمودی بیش از حد: تکنسین باید اجازه دهد سرعت چرخشی دریل و نوک مته کار سوراخکاری را انجام دهند. فشار آوردن بیش از حد دستی، منجر به کج شدن پروفیل کناف و بریدن بدنه مینیاتوری پیچ میشود.
۶. پرسشهای متداول (FAQ)
۱. چرا برخی از پیچهای سازه به سازه (LB) در بازار به رنگ مشکی و برخی به رنگ سفید (براق) هستند؟
پیچهای مشکی دارای پوشش فسفاته (Phosphate Coating) هستند که مقاومت خوبی در برابر رطوبت ملاتهای گچی و بتونه دارد و چسبندگی رنگ به گل پیچ را حفظ میکند. پیچهای براق دارای پوشش گالوانیزه روی (Zinc Plated) هستند. هر دو مدل در صورت تولید با آلیاژ استاندارد، کارایی بالایی در سازههای داخلی دارند.
۲. آیا میتوان از پیچ سازه به سازه LB برای بستن پانل گچی (گچبرگ) به پروفیل استفاده کرد؟
خیر، به هیچ وجه. گل پیچهای LB واشردار و برجسته است و اگر برای پانل استفاده شود، کاغذ روی گچبرگ را پاره کرده و از سطح پانل بیرون میزند. برای بستن پانلها به شاسی باید از پیچهای مخصوص پانل (کد TN نوکتیز یا TB سرمتهای) که گل بوقلمونی (Bugle Head) دارند استفاده شود تا کاملاً درون گچبرگ غرق شوند.
۳. حداکثر ضخامت مجاز دو ورق گالوانیزه که میتوان با پیچ LB به هم متصل کرد چقدر است؟
نوک متهای پیچهای مرغوب LB سازه به سازه، توانایی پانچ ورقهای فولادی گالوانیزه را تا ضخامت حداکثر ۲.۲ میلیمتر داراست. برای ورقهای ضخیمتر از این مقدار، مته پیچ آسیب دیده و ذوب میشود.
نتیجهگیری و راهکار ثبت سفارش مستقیم در پلتفرم بولتیکال
درک فنی از الزامات و کاربرد پیچ سازه به سازه (LB)، تضمینکننده پایداری، شاقول بودن و طول عمر سازههای درایوال و سقفهای کاذب کناف است. انتخاب هوشمندانه این قطعه سرمتهای در مواجهه با پروفیلهای ضخیم و گالوانیزه، تفاوت میان یک پروژه مهندسیشده و بدون نقص را با یک سازه لرزان و مستعد ترک مشخص میسازد.
پلتفرم تخصصی بولتیکال به عنوان مرجع علمی و بازارگاه زنجیره تامین بدون واسطه اتصالات صنعتی و ساختمانی، بستری نوین و مدرن را برای کارفرمایان، انبوه سازان و مجریان دکوراسیون فراهم کرده است. شما میتوانید جهت بررسی مشخصات ابعادی، متالورژیکی و کدهای فنی اقلام مورد نیاز خود، مستقیماً به بخش تخصصی پیچهای خودکار و سرمتهای بولتیکال یا صفحه اصلی سایت مراجعه فرمایید. خریداران و پیمانکاران محترم قادرند قطعات مورد نظر را به هر تعداد و حجم دلخواه پروژه در سیستم انتخاب و ثبت سفارش اولیه کنند. پس از نهایی شدن سبد خرید توسط شما، کارشناسان فنی بولتیکال در سریعترین زمان ممکن نسبت به بررسی و قیمتگذاری دقیق روی اقلام اقدام خواهند کرد.
