راهنمای جامع استاندارد DIN 933

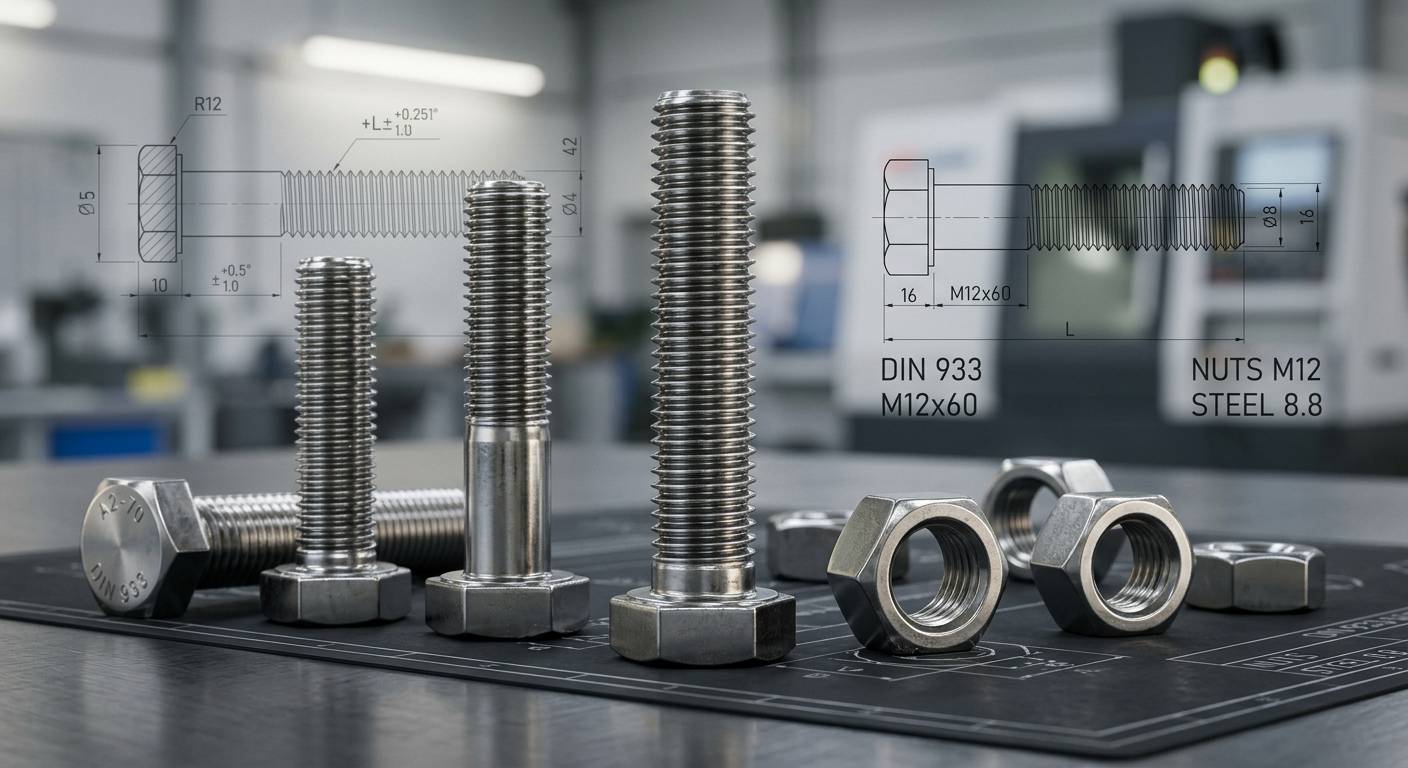

۱. استاندارد DIN 933 چیست؟

استاندارد DIN 933 که توسط موسسه استاندارد آلمان (Deutsches Institut für Normung) تدوین شده است، مشخصات فنی پیچ‌های سرشش‌گوش تمام‌دنده (Full Thread) با رزوه‌های متریک از سایز M1.6 تا M52 را تعیین می‌کند.

تفاوت بنیادین این استاندارد با همتای خود یعنی DIN 931، در طول رزوه است. در DIN 933، رزوه تا زیر گل پیچ ادامه دارد، که این ویژگی آن را برای اتصالاتی که نیاز به نیروی پیش‌تنیدگی بالا در طول کم یا اتصال قطعات نازک دارند، ایده‌آل می‌سازد.

معادل‌های بین‌المللی:

برای خریداران بین‌المللی و مهندسان، شناخت معادل‌ها ضروری است:

• ISO 4017: معادل بسیار نزدیک (با تفاوت‌های جزئی در عرض تخت برخی سایزها).
• UNI 5739: استاندارد معادل ایتالیایی.
• JIS B1180: استاندارد معادل ژاپنی.

۲. مشخصات فنی و متریال (Materials & Grades)

یک متخصص قبل از خرید پیچ DIN 933، ابتدا به گرید (Grade) یا کلاس آن توجه می‌کند. انتخاب گرید اشتباه می‌تواند منجر به فاجعه در سازه شود.

الف) فولاد کربنی و فولاد آلیاژی

پیچ‌های DIN 933 معمولاً در کلاس‌های زیر تولید می‌شوند:

1. کلاس ۵.۶: معروف به پیچ آهن؛ مناسب برای مصارف عمومی و سبک.
2. کلاس ۸.۸ (High Tensile): معروف به پیچ خشکه. این گرید پرمصرف‌ترین کلاس در صنعت سوله سازی و خودروسازی است.
3. کلاس ۱۰.۹: پیچ‌های با استحکام کششی بالا؛ مورد استفاده در سازه‌های سنگین و دکل‌های انتقال نیرو.
4. کلاس ۱۲.۹: بالاترین سطح استحکام؛ مورد استفاده در ماشین‌آلات تحت فشار و ارتعاش شدید.

ب) فولاد ضد زنگ (Stainless Steel)

برای محیط‌های خورنده و مرطوب، استاندارد DIN 933 با گریدهای استنلس استیل عرضه می‌شود:

• A2 (304): مقاومت عالی در برابر خوردگی معمولی.
• A4 (316): مقاومت در برابر محیط‌های اسیدی و نمکی (صنایع دریایی و پتروشیمی).

۳. تفاوت فنی DIN 933 و DIN 931 (چالش همیشگی خریداران)

بسیاری از مشتریان در هنگام سفارش بین این دو استاندارد دچار تردید می‌شوند.

• DIN 933 (تمام‌دنده): تمام طول ساق پیچ رزوه شده است. برای سوراخ‌های رزوه‌دار (Tap Holes) که پیچ مستقیماً داخل قطعه بسته می‌شود، انتخاب اول است.
• DIN 931 (نیم‌دنده): بخشی از ساق پیچ بدون رزوه (Shank) است. این بخش بدون رزوه باعث مقاومت برشی بالاتر در محل اتصال دو قطعه می‌شود.

نکته تخصصی: اگر در نقشه‌های مهندسی با پیچ‌های بلند روبرو هستید، استفاده از DIN 933 ممکن است به دلیل سایش زیاد هنگام بستن، زمان مونتاژ را بالا ببرد، اما گیرایی کامل را تضمین می‌کند.

۴. فرایند تولید و کنترل کیفیت (Quality Control)

تولید پیچ طبق DIN 933 معمولاً به دو روش اصلی انجام می‌شود که هر کدام برای رده خاصی از سایزها کاربرد دارد:

1. فورج سرد (Cold Forging): این روش برای سایزهای کوچک و متوسط استفاده می‌شود. از مزایای آن می‌توان به دقت ابعادی بسیار بالا، سطح صیقلی و سرعت تولید زیاد اشاره کرد.
2. فورج گرم (Hot Forging): برای سایزهای بزرگ (معمولاً بالاتر از M24) که متریال سختی بالایی دارد، از حرارت‌دهی برای شکل‌دهی گل پیچ استفاده می‌شود تا از ترک خوردگی جلوگیری شود.

تست‌های ضروری برای تاییدیه استاندارد:

یک خریدار حرفه‌ای در پروژه‌های حساس باید برگه آزمایش (Test Report) شامل موارد زیر را از تامین‌کننده درخواست کند:

• تست کشش (Tensile Test): برای بررسی نقطه شکست و میزان تحمل بار پیچ.
• تست سختی‌سنجی (Hardness): سنجش بر اساس متد Rockwell یا Vickers برای اطمینان از گرید پیچ.
• تست ضربه (Impact Test): بسیار حیاتی برای بررسی میزان تردی پیچ، به‌ویژه در مناطق سردسیر.
• آنالیز شیمیایی: تطبیق درصد کربن و عناصر آلیاژی با گرید اعلام شده (مثلاً برای گرید ۱۰.۹).

۵. انواع پوشش‌دهی (Coatings) برای DIN 933

پیچ‌های تمام‌دنده به دلیل داشتن شیارهای رزوه در تمام طول خود، سطح تماس زیادی با اتمسفر دارند و به شدت مستعد اکسیداسیون هستند. روش‌های رایج عبارتند از:

• سیاه‌کاری (Black Oxide): ارزان‌ترین روش که فقط لایه‌ای از روغن محافظ دارد؛ مقاومت پایین در برابر زنگ‌زدگی.
• گالوانیزه سرد (Zinc Plated): لایه‌ای نازک از روی که براق است؛ مناسب برای محیط‌های داخلی و به دور از رطوبت مستقیم.
• گالوانیزه گرم (Hot Dip Galvanized): لایه‌ای ضخیم و کدر که مقاومت فوق‌العاده‌ای دارد. بهترین گزینه برای محیط‌های باز (نیاز به اورسایز کردن مهره دارد).
• داکرومات (Dacromet): پوشش نوین با مقاومت بسیار بالا در برابر نمک و رطوبت و ضخامت کم که دقت رزوه را کاملاً حفظ می‌کند.

۶. کاربردهای شاخص در صنایع سنگین

پیچ DIN 933 به دلیل تنوع بی‌نظیر در سایز و گرید، در تمامی لایه‌های صنعت حضور دارد:

• صنعت ساختمان: اتصال تیرها و ستون‌های فلزی در سازه‌های پیچ و مهره‌ای.
• صنایع نفت و گاز: اتصال فلنج‌ها و لوله‌کشی‌های فشار پایین و تجهیزات جانبی.
• ماشین‌سازی: تثبیت قطعات متحرک، گیربکس‌ها و شاسی دستگاه‌ها.
• نیروگاه‌ها: نصب تجهیزات انتقال برق، دکل‌ها و توربین‌ها.

۷. مشخصات ابعادی و هندسی (Dimensional Analysis)

دقت ابعادی در این استاندارد به دو کلاس A و B تقسیم می‌شود. کلاس A برای سایزهای کوچک (تا M24) و کلاس B برای سایزهای بزرگتر استفاده می‌شود تا تلرانس‌های ساخت رعایت گردد.

پارامترهای اصلی در جدول DIN 933:

برای شناسایی دقیق یک پیچ تمام‌دنده، مهندسان به ۴ پارامتر کلیدی نیاز دارند:

• d: قطر نامی پیچ (Nominal Diameter).
• P: گام رزوه (Thread Pitch) که در DIN 933 به صورت استاندارد “رزوه درشت” (Coarse Thread) است.
• k: ارتفاع گل پیچ (Head Height).
• s: عرض تخت یا سایز آچارخور (Wrench Size).

۸. سیستم رزوه‌زنی در DIN 933 (Threading System)

رزوه‌ها در این استاندارد از نوع Metric ISO هستند. تلرانس رزوه معمولاً بر اساس کلاس 6g تعیین می‌شود.

نکته فنی برای متخصصان: در صورتی که پیچ قرار است آبکاری گالوانیزه گرم (Hot Dip) شود، باید تلرانس رزوه قبل از آبکاری کمتر در نظر گرفته شود (بیشتر تراشیده شود) تا پس از نشستن لایه ضخیم روی، مهره به راحتی روی پیچ بسته شود. این مورد یکی از شایع‌ترین دلایل مرجوعی بار در پروژه‌های صنعتی است.

۹. محاسبات وزن و اهمیت آن در لجستیک

در خرید و فروش عمده، قیمت معمولاً بر اساس وزن (کیلوگرم) تعیین می‌شود. دانستن وزن دقیق برای برآورد هزینه‌های حمل و نقل و کنترل انبار ضروری است.

فرمول تقریبی محاسبه وزن: وزن یک پیچ تمام‌دنده از حاصل‌جمع وزن گل پیچ و وزن ساقه رزوه‌دار به دست می‌آید. به عنوان مثال:

• پیچ M12x50 در استاندارد DIN 933 حدود ۵۴ گرم وزن دارد.
• پیچ M20x80 حدود ۲۴۵ گرم وزن دارد.

۱۰. راهنمای خرید استراتژیک برای مشتریان حرفه‌ای

خرید پیچ و مهره در مقیاس صنعتی فراتر از یک معامله ساده است. رعایت این نکات ریسک پروژه را به صفر می‌رساند:

الف) تطبیق گواهی نبرد (Mill Test Certificate)

هرگز پیچ را بدون برگه آنالیز شیمیایی و فیزیکی خریداری نکنید. در گواهی باید شماره ذوب (Heat Number) قید شده باشد که با شماره درج شده روی بسته‌بندی مطابقت داشته باشد.

ب) بررسی علائم اختصاری روی گل پیچ

طبق استاندارد، روی گل پیچ DIN 933 باید دو علامت کلیدی حک شده باشد:

1. کلاس مقاومت: (مثلاً 8.8 یا 10.9).
2. نام یا علامت اختصاری تولیدکننده: برای رهگیری کیفیت در صورت بروز شکست.

ج) بازرسی بصری رزوه

رزوه‌ها باید کاملاً صاف، بدون پریدگی و پلیسه باشند. در پیچ‌های تمام‌دنده، انتهای رزوه در زیر گل پیچ (Run-out) باید طبق استاندارد دارای یک بخش تخلیه کوچک باشد تا تنش در آن نقطه متمرکز نشود.

۱۱. چالش‌های رایج در بازار ایران (تجربه بولتیکال)

در بازار داخلی ایران، به دلیل نوسانات قیمت متریال و هزینه‌های آبکاری، مشتریان باید مراقب دو تله بزرگ باشند:

• پیچ‌های غیراستاندارد با مارک تقلبی: پیچ‌هایی که گرید ۸.۸ روی آن‌ها حک شده اما در آزمایشگاه زیر بار کلاس ۵.۶ می‌شکنند.
• آبکاری نامرغوب: استفاده از اسیدهای ضعیف در مرحله اسیدشویی باعث ایجاد پدیده “تردی هیدروژنی” (Hydrogen Embrittlement) در پیچ‌های گرید بالا (۱۰.۹ و ۱۲.۹) می‌شود که منجر به شکست ناگهانی پیچ تحت بار می‌گردد.

۱۲. راهنمای فنی نصب و گشتاور مجاز (Torque Settings)

یکی از بحرانی‌ترین مراحل در استفاده از پیچ DIN 933، مرحله سفت کردن (Tightening) است. بسیاری از شکست‌ها نه به دلیل کیفیت پایین پیچ، بلکه به دلیل اعمال گشتاور (تورک) نامناسب رخ می‌دهد.

اهمیت گشتاور در پیچ‌های تمام‌دنده

از آنجایی که در DIN 933 رزوه تا زیر گل پیچ ادامه دارد، توزیع تنش در تمام طول پیچ انجام می‌شود. اعمال گشتاور بیش از حد (Over-torque) باعث تسلیم شدن رزوه و کشیدگی ساقه می‌شود.

نکته: برای پیچ‌های استنلس استیل (A2/A4) گشتاور باید به مراتب کمتر در نظر گرفته شود تا از پدیده “قفل‌شدگی رزوه” (Galling) جلوگیری شود.

۱۳. بازرسی پس از نصب (Inspection Procedure)

برای پروژه‌های حرفه‌ای، بازرسی پس از نصب شامل مراحل زیر است:

1. بازرسی چشمی: اطمینان از اینکه حداقل ۲ یا ۳ رزوه از مهره بیرون زده باشد.
2. تست ضربه (Hammer Test): برای اطمینان از عدم شل بودن پیچ در اتصالات ساختمانی.
3. تست گشتاور کنترلی: استفاده از ترکمتر کالیبره شده برای بازبینی (Check Torque) ۱۰٪ از اتصالات به صورت تصادفی.

۱۴. مزایای اقتصادی خرید مستقیم و عمده DIN 933

برای مدیران خرید و بازرگانی، بهینه‌سازی هزینه در کنار حفظ کیفیت اولویت دارد:

• خرید بر اساس وزن vs تعداد: در تیراژ بالا، خرید وزنی همیشه به صرفه‌تر است، اما باید دقت داشت که تلرانس وزنی استاندارد رعایت شده باشد.
• بسته‌بندی استاندارد: پیچ‌های DIN 933 معمولاً در کارتن‌های ۲۰ یا ۲۵ کیلویی عرضه می‌شوند. بسته‌بندی نامناسب می‌تواند به رزوه پیچ‌ها آسیب جدی وارد کند.
