یو بولت یا کرپی چیست؟
یو بولت یا U-Bolt یک اتصالدهنده خمشده به شکل حرف U است که دو انتهای آن رزوه دارد. این قطعه دور لوله، میله، پروفیل، محور یا عضو موردنظر قرار میگیرد و با استفاده از مهره، واشر، پلیت یا براکت، قطعه را روی شاسی، ساپورت یا سازه مهار میکند.
در بازار ایران برای این محصول نامهای یو بولت، U بولت، پیچ U شکل، کرپی، بست کرپی، کرپی لوله و بست U شکل استفاده میشود. «کرپی» بهخصوص در بازار پایپینگ، تأسیسات، خودرو و صنایع سنگین اصطلاح شناختهشدهای است؛ بنابراین بهتر است در کنار نام U-Bolt در عنوانها و توضیحات بولتیکال حفظ شود.
این صفحه نقش دسته مادر خانواده یو بولت را دارد. هدف آن معرفی انواع کلی U-bolt و مسیر صحیح انتخاب است؛ جزئیات تخصصی مربوط به متریال، پوشش و فرم هر محصول در صفحات زیرمجموعه بررسی میشود.
یو بولت در چه اتصالهایی استفاده میشود؟
مهمترین نقش یو بولت ایجاد یک مهار مکانیکی دور قطعه است. برخلاف پیچ ششگوش که از داخل سوراخ دو قطعه عبور میکند، U-bolt معمولاً قطعه را در آغوش میگیرد و دو پایه رزوهدار آن از صفحه، براکت، Saddle یا عضو نگهدارنده عبور میکنند.
این ساختار باعث شده یو بولت در پروژههایی که مهار لوله، میله، قوطی، پروفیل یا قطعات با سطح منحنی لازم است، کاربرد زیادی داشته باشد.
- مهار و ساپورت لولههای صنعتی و تأسیساتی
- اتصال لوله به تیر، شاسی، پروفیل یا Pipe Rack
- مهار لوله و تجهیزات روی سازههای فلزی
- ساپورت خطوط آب، هوا، گاز و سیالات فرایندی
- اتصال قوطی و پروفیل در سازههای سبک
- تجهیزات مکانیکی و ماشینسازی
- شاسی خودرو، تریلر و سیستمهای فنر در مدلهای مخصوص
- دکل، پایه، میله و تجهیزات برق و مخابرات
- پروژههای نفت، گاز، پتروشیمی و پایپینگ
- ساخت بستها و اتصالات سفارشی مطابق نقشه
برای پروژههای پایپینگ و تجهیزات فرایندی میتوانید سایر پیچ و مهرههای صنایع نفت، گاز و پتروشیمی را نیز در کنار U-bolt بررسی کنید.

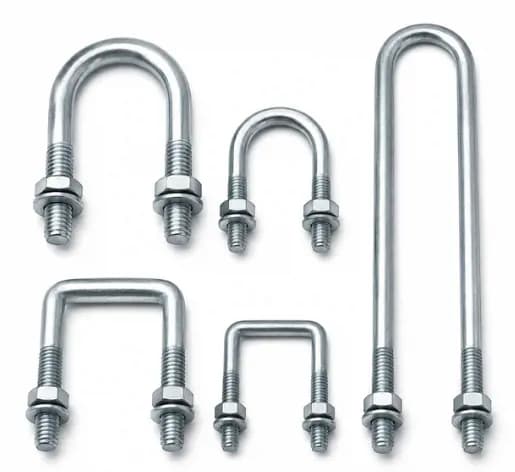

انواع یو بولت بر اساس شکل
فرم خم U-bolt مستقیماً به هندسه قطعهای بستگی دارد که باید مهار شود. به همین دلیل استفاده از یک U-bolt گرد برای همه قطعات، از لوله تا قوطی چهارگوش، انتخاب صحیحی نیست.

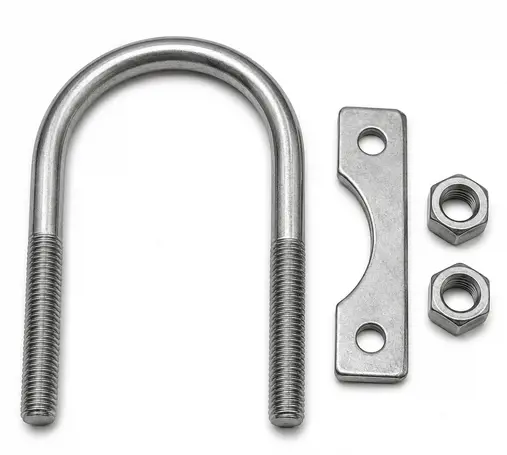

یو بولت گرد یا کرپی لوله
یو بولت گرد یا Round Bend U-Bolt شناختهشدهترین فرم این خانواده است. بخش خمیده آن معمولاً با قطر خارجی لوله یا عضو گرد هماهنگ میشود و برای مهار لوله، میله، ستون یا قطعات استوانهای استفاده میشود.
DIN 3570 یکی از مهمترین استانداردهای شناختهشده برای U-boltهای فولادی مخصوص لوله است. در صفحه اختصاصی «یو بولت گرد DIN 3570» باید جدول سایز لوله، قطر خارجی، سایز رزوه و ابعاد U-bolt بهصورت کامل ارائه شود؛ بنابراین این صفحه مادر عمداً وارد جدولهای جزئی DIN 3570 نمیشود.

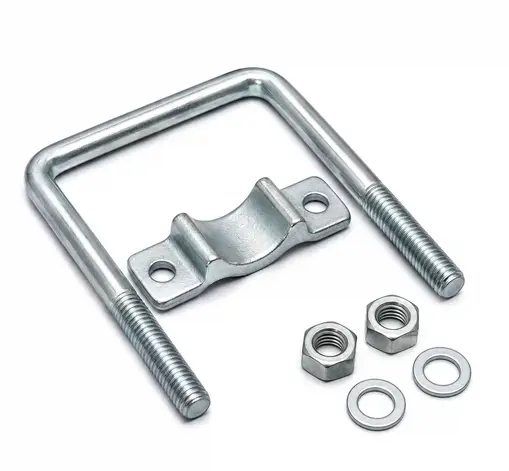

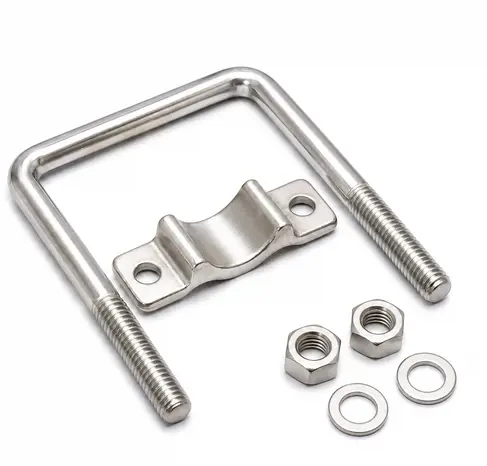

یو بولت مربعی
Square U-Bolt در قسمت خم دارای فرم نزدیک به مربع یا مستطیل است و برای مهار پروفیل، قوطی، تیرک، شاسی و قطعاتی که سطح تخت دارند مناسبتر است.
در این مدل عرض داخلی و ارتفاع داخلی اهمیت بیشتری از «قطر لوله» دارند. صفحه فرزند یو بولت مربعی باید روی همین پارامترهای هندسی و کاربردهای قوطی و شاسی تمرکز کند.
یو بولت نیمگرد
در بعضی مجموعههای صنعتی از فرمهای نیمگرد یا خمهای خاص استفاده میشود که بین U-bolt کاملاً گرد و مدل مربعی قرار میگیرند. انتخاب این فرم باید براساس نقشه، سطح تماس و عضو مهارشونده انجام شود.
یو بولت همراه پلیت
در برخی اتصالات، U-bolt همراه یک صفحه مهار یا Saddle استفاده میشود. پلیت باعث میشود دو پایه یو بولت در موقعیت مشخص باقی بمانند و نیرو روی سطح مناسبتری منتقل شود.
ضخامت، جنس، سوراخکاری و ابعاد پلیت بخشی از مشخصات مجموعه هستند و باید همراه U-bolt در درخواست خرید ثبت شوند.
یو بولت سفارشی
بخش قابلتوجهی از U-boltهای صنعتی دقیقاً مطابق یک استاندارد کاتالوگی ساخته نمیشوند. فاصله پایه، ارتفاع، طول رزوه، شعاع خم، نوع سر پایه و حتی زاویه خم ممکن است براساس تجهیز یا نقشه پروژه تعیین شود.
در این شرایط بهتر است محصول در زیردسته «یو بولت سفارشی طبق نقشه» قرار گیرد، نه اینکه یک استاندارد عمومی به آن نسبت داده شود.
انواع یو بولت بر اساس متریال و پوشش
متریال و پوشش U-bolt باید جدا از شکل هندسی آن بررسی شوند. یک یو بولت گرد میتواند فولادی، گالوانیزه یا استیل باشد و همین موضوع برای مدلهای مربعی و سفارشی نیز صدق میکند.
یو بولت فولادی
فولاد کربنی رایجترین انتخاب برای بسیاری از U-boltهای صنعتی و تأسیساتی است. گرید فولاد، قطر میل خام، روش شکلدهی، رزوه و نیاز به عملیات سطحی باید با بار اتصال و شرایط محیطی هماهنگ شود.
صفحه «یو بولت فولادی» باید روی متریال، کلاس مقاومتی، تولید، رزوه و پوششهای قابل سفارش تمرکز کند و جزئیات هندسه گرد یا مربعی را به صفحات فرم بسپارد.
یو بولت گالوانیزه
برای نصب در فضای باز، تأسیسات، سازههای فلزی و محیطهایی که فولاد بدون پوشش بهسرعت زنگ میزند، U-bolt گالوانیزه یکی از گزینههای رایج بازار است.
در سفارش باید مشخص شود منظور گالوانیزه گرم، آبکاری روی یا سیستم پوششی دیگری است. ضخامت پوشش میتواند روی رزوه و مونتاژ مهره اثر بگذارد؛ بنابراین پیچ، مهره و پوشش باید بهصورت یک مجموعه سازگار بررسی شوند.

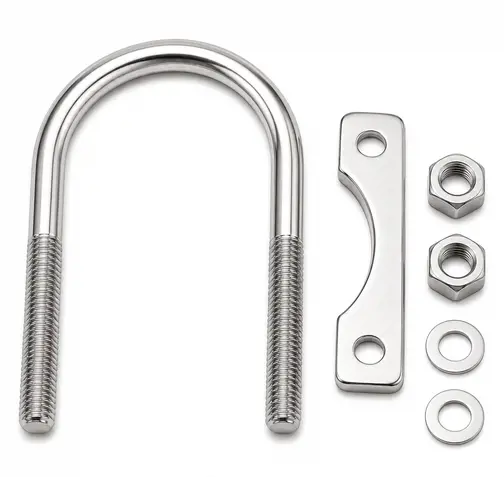

یو بولت استیل 304
استنلس استیل 304 برای بسیاری از محیطهای مرطوب و کاربردهای عمومی مقاوم به خوردگی بررسی میشود. این صفحه فرزند باید روی متریال 304، کلاسهای مقاومتی قابل تأمین، شرایط خوردگی و انتخاب مهره استیل مناسب تمرکز کند.
یو بولت استیل 316
استنلس استیل 316 در محیطهایی که مقاومت خوردگی بالاتری نسبت به 304 موردنیاز است، قابل بررسی است. وجود مولیبدن مقاومت آن را در بعضی محیطهای کلریدی افزایش میدهد، اما عبارت «استیل 316» به معنی مقاومت مطلق در تمام محیطهای دریایی یا شیمیایی نیست.
در پروژههای خورنده باید دما، غلظت مواد، وجود کلرید، تماس با فلزات دیگر و شرایط شستوشو قبل از انتخاب متریال مشخص شوند.
DIN 3570 چه ارتباطی با یو بولت دارد؟
DIN 3570 یکی از مراجع شناختهشده و همچنان جاری برای U-boltهای فولادی مورد استفاده در مهار لوله است. این استاندارد فرم و ابعاد U-boltهای گرد فولادی برای محدوده مشخصی از سایز لوله را تعریف میکند.
DIN 3570 را نباید استاندارد عمومی همه U-boltها دانست. یو بولت مربعی، V شکل، سفارشی یا برخی نمونههای اینچی ممکن است براساس استاندارد دیگری یا مستقیماً طبق نقشه ساخته شوند.
برای سیستمهای اینچی و Bent Boltها نیز استانداردهایی مانند ASME B18.31.5 وجود دارند که چندین فرم U-bolt و بولت خمشده را پوشش میدهند.
ابعاد مهم در سفارش یو بولت
یکی از مشکلات رایج در استعلام U-bolt، ارسال فقط عبارتهایی مانند «کرپی ۲ اینچ» یا «یو بولت M12» است. هیچکدام از این اطلاعات بهتنهایی برای ساخت یا انتخاب دقیق محصول کافی نیست.
ابعاد اصلی که باید بررسی شوند عبارتاند از:
- قطر میل یا سایز رزوه: مانند M8، M10، M12، M16 یا سایز اینچی
- عرض داخلی: فاصله مفید میان دو پایه U-bolt
- ارتفاع داخلی: فاصله از داخل خم تا انتهای ناحیه موردنظر
- قطر یا شعاع خم: بهخصوص در U-bolt مخصوص لوله
- طول کل پایه: ارتفاع کلی هر ساق
- طول رزوه: میزان رزوه موجود روی هر پایه
- گام رزوه: در نمونههای متریک یا اینچی
- قطر خارجی لوله: برای انتخاب دقیق U-bolt گرد
سایز لوله با قطر یو بولت یکی نیست
در U-boltهای پایپینگ، یکی از مهمترین اشتباهات خرید این است که سایز اسمی لوله با قطر خارجی واقعی آن یکی فرض شود. مثلاً نام اسمی یک لوله لزوماً قطر خارجی واقعیای نیست که قوس U-bolt باید دور آن قرار بگیرد.
برای سفارش حرفهای بهتر است علاوه بر DN یا سایز اینچی لوله، Outer Diameter یا OD واقعی لوله نیز اعلام شود. اگر عایق، روکش یا Rubber Lining بین لوله و U-bolt وجود دارد، ضخامت آن نیز روی عرض و شعاع لازم اثر میگذارد.
یو بولت با چه مهرهای بسته میشود؟
دو پایه U-bolt معمولاً با مهره بسته میشوند. انتخاب مهره باید از نظر سایز رزوه، گام، متریال، کلاس مقاومتی و پوشش با U-bolt هماهنگ باشد.
در بولتیکال میتوانید خانواده مهرههای ششگوش را براساس جنس و کلاس اتصال بررسی کنید. در سفارشهای گالوانیزه یا استیل بهتر است مهره نیز از نظر متریال و سیستم پوشش با U-bolt سازگار باشد.
آیا همراه یو بولت واشر لازم است؟
استفاده از واشر به طراحی اتصال، جنس پلیت، اندازه سوراخ و شرایط بار بستگی دارد. واشر تخت میتواند فشار مهره را روی سطح بزرگتری پخش کند و از آسیب موضعی به پلیت جلوگیری کند.
برای انتخاب مدل مناسب میتوانید انواع واشر صنعتی را بررسی کنید. در اتصالهای حساس، نوع واشر باید طبق نقشه یا محاسبات اتصال مشخص شود و اضافه کردن واشر فنری یا قفلی بهصورت پیشفرض جایگزین طراحی صحیح اتصال نیست.
تفاوت یو بولت با راد تمامرزوه
میله تمامرزوه و راد بولت بهصورت مستقیم و بدون خم تولید میشوند و معمولاً برای آویز، مهار طولی، اتصال قابل تنظیم و ساخت مجموعههای رزوهای کاربرد دارند. U-bolt از یک میل خمشده ساخته میشود و وظیفه اصلی آن محاصره و مهار قطعه است.
در بعضی پروژههای سفارشی هر دو محصول از متریال و قطر مشابه ساخته میشوند، اما فرایند شکلدهی و نحوه انتقال بار یکسان نیست؛ بنابراین نباید صرفاً با خمکردن یک راد عمومی، محصولی با خواص مهندسی تأییدشده فرض کرد.
خمکاری یو بولت چه اهمیتی دارد؟
خم U-bolt یکی از حساسترین بخشهای قطعه است. شعاع خم نامناسب، ترک سطحی، تختشدگی بیش از حد مقطع یا تنش باقیمانده میتواند عملکرد قطعه را تحت بار تغییر دهد.
در U-boltهای باربر و سفارشی، نوع متریال و فرایند خم باید پیش از ساخت بررسی شوند. برخی فولادهای پرمقاومت نسبت به خمکاری شدید حساستر هستند و نمیتوان هر راد رزوهدار با کلاس مقاومتی بالا را بدون بررسی به شکل U خم کرد.
انتخاب پوشش U-bolt
پوشش باید براساس محیط واقعی نصب تعیین شود. گالوانیزه گرم برای بسیاری از سازهها و تأسیسات فضای باز استفاده میشود، در حالیکه آبکاری روی برای شرایط سبکتر یا محیطهای کنترلشده قابل بررسی است.
در محیطهای خورنده ممکن است استنلس استیل، پوششهای تخصصی یا سیستمهای محافظ دیگر انتخاب شوند. تماس مستقیم استیل با بعضی فلزات در حضور الکترولیت نیز میتواند مسئله خوردگی گالوانیکی ایجاد کند؛ بنابراین انتخاب فقط بر اساس عبارت «ضدزنگ» کافی نیست.
آیا U-bolt باید خیلی محکم روی لوله بسته شود؟
نه لزوماً. هدف تمام U-boltها ایجاد فشار حداکثری روی لوله نیست. نوع ساپورت مشخص میکند U-bolt باید لوله را کاملاً Hold کند، فقط Guide ایجاد کند یا امکان حرکت محدود ناشی از انبساط حرارتی باقی بگذارد.
سفتکردن بیش از حد میتواند باعث تغییر شکل لوله نازک، آسیب پوشش، لهشدن عایق یا ایجاد تنش موضعی شود. مقدار گشتاور باید براساس طراحی اتصال، سایز U-bolt، گرید، روانکاری و دستورالعمل پروژه تعیین شود.
کنترل کیفیت یو بولت
در سفارشهای صنعتی و پروژهای، کنترل U-bolt فقط به اندازهگیری قطر رزوه محدود نمیشود. بسته به کاربرد میتوان موارد زیر را بررسی کرد:
- قطر و گام رزوه
- عرض و ارتفاع داخلی
- تقارن دو پایه
- شعاع و کیفیت ناحیه خم
- طول رزوه دو ساق
- زاویه و همراستایی پایهها
- متریال و گرید
- سختی یا خواص مکانیکی در صورت الزام
- ضخامت و یکنواختی پوشش
- کنترل رزوه پس از پوشش
- گواهی متریال یا مدارک QC پروژه
اشتباهات رایج در خرید یو بولت
- اعلام فقط سایز اسمی لوله بدون قطر خارجی واقعی
- سفارش فقط با عبارت «کرپی M12» بدون عرض و ارتفاع
- یکی دانستن تمام U-boltها با DIN 3570
- استفاده از U-bolt گرد برای پروفیل مربعی
- نادیده گرفتن ضخامت عایق یا روکش لوله
- انتخاب متریال فقط بر اساس ظاهر یا رنگ
- عدم تطابق مهره و پوشش با رزوه U-bolt
- خمکاری فولاد پرمقاومت بدون بررسی فرایند ساخت
- اعمال گشتاور بیش از حد روی لولههای نازک
- استفاده از سایز اسمی به جای نقشه در U-bolt سفارشی
اطلاعات لازم برای استعلام قیمت یو بولت
برای اینکه پیشنهاد قیمت و تولید براساس مشخصات واقعی انجام شود، بهتر است اطلاعات زیر همراه درخواست ثبت شوند:
- نوع U-bolt: گرد، مربعی، نیمگرد یا سفارشی
- استاندارد یا شماره نقشه در صورت وجود
- قطر میل یا سایز رزوه
- متریک یا اینچی بودن رزوه
- گام رزوه
- عرض داخلی
- ارتفاع داخلی یا طول پایه
- طول رزوه
- OD واقعی لوله یا ابعاد پروفیل
- متریال و گرید
- نوع پوشش
- مهره و واشر موردنیاز
- پلیت یا Saddle در صورت نیاز
- تعداد
- مدارک QC یا تستهای موردنیاز
- محل و زمان تحویل
خرید و سفارش یو بولت از بولتیکال
قیمت U-bolt فقط به سایز رزوه وابسته نیست. فرم خم، قطر میل، عرض، ارتفاع، طول رزوه، متریال، پوشش، نوع مهره و تعداد سفارش همگی روی قیمت و روش تأمین اثر دارند.
برای محصولات استاندارد میتوانید تنوعهای مربوط به فرم و متریال را انتخاب و به سبد استعلام اضافه کنید. برای U-boltهای خاص، ابعاد یا نقشه ساخت را همراه تعداد و شرایط سرویس ثبت کنید تا امکان تولید و تأمین بررسی شود.
پس از بررسی مشخصات توسط کارشناسان بولتیکال، شرایط تأمین و پیشفاکتور پروژهای ارائه میشود. روند ثبت درخواست در راهنمای خرید بولتیکال توضیح داده شده است.
سؤالات متداول درباره یو بولت و کرپی
یو بولت همان کرپی است؟
بله، در بازار ایران اصطلاح کرپی یا بست کرپی معمولاً برای U-bolt استفاده میشود. برای سفارش دقیق باید علاوه بر نام، فرم، ابعاد، رزوه و متریال نیز مشخص شوند.
یو بولت DIN 3570 چیست؟
DIN 3570 استاندارد شناختهشده U-bolt فولادی گرد برای مهار لوله است. این استاندارد همه فرمهای U-bolt را پوشش نمیدهد و مدلهای مربعی یا سفارشی میتوانند مشخصات متفاوتی داشته باشند.
برای سفارش کرپی لوله، سایز لوله کافی است؟
بهتر است قطر خارجی واقعی یا OD لوله نیز اعلام شود. سایز اسمی لوله همیشه برابر قطر خارجی نیست و عایق یا روکش نیز میتواند ابعاد لازم U-bolt را تغییر دهد.
تفاوت یو بولت گرد و مربعی چیست؟
مدل گرد برای لوله و قطعات استوانهای طراحی میشود؛ مدل مربعی سطح خم تختتری دارد و برای قوطی، پروفیل، شاسی و قطعات چهارگوش مناسبتر است.
یو بولت استیل 304 یا 316 کدام مناسبتر است؟
انتخاب به محیط سرویس بستگی دارد. 316 در بعضی محیطهای کلریدی مقاومت بهتری دارد، اما مناسب بودن نهایی باید با دما، مواد شیمیایی، تماس فلزات و شرایط واقعی پروژه بررسی شود.
یو بولت گالوانیزه گرم برای فضای باز مناسب است؟
گالوانیزه گرم یکی از پوششهای رایج برای U-bolt فولادی در فضای باز است. عمر واقعی پوشش به ضخامت، کیفیت فرایند و شدت خوردگی محیط بستگی دارد.
آیا یو بولت همراه مهره عرضه میشود؟
U-bolt معمولاً با دو مهره استفاده میشود و در بعضی مجموعهها واشر یا پلیت نیز وجود دارد. اقلام همراه باید هنگام استعلام مشخص شوند تا رزوه، گرید و پوشش آنها سازگار انتخاب شود.
آیا امکان ساخت یو بولت طبق نقشه وجود دارد؟
بله، U-bolt یکی از قطعاتی است که در پروژهها زیاد بهصورت سفارشی ساخته میشود. قطر میل، عرض، ارتفاع، شعاع خم، طول رزوه، متریال، پوشش و تعداد باید روی نقشه یا درخواست خرید مشخص شوند.
