یو بولت مربعی فولادی

یو بولت مربعی فولادی چیست؟

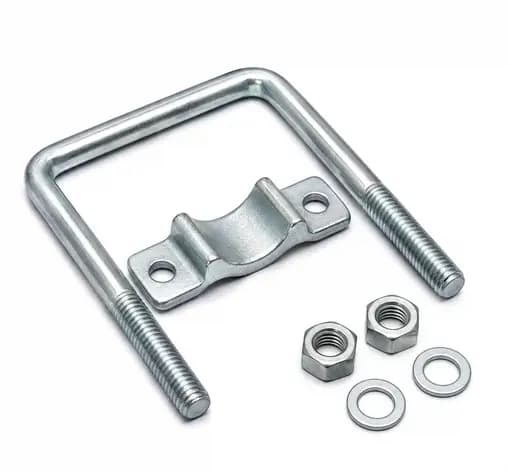

یو بولت مربعی فولادی یا کرپی مربعی نوعی U-Bolt خم‌شده از میل فولادی است که قسمت انتهایی خم آن به‌جای قوس گرد، فرم تخت و چهارگوش دارد. دو ساق موازی قطعه رزوه می‌شوند و پس از قرار گرفتن دور قوطی، پروفیل، شاسی یا عضو موردنظر، با مهره و در صورت نیاز واشر یا پلیت بسته می‌شوند.

در بازار ایران این محصول با نام‌های یو بولت مربعی، کرپی مربعی، کرپی چهارگوش، کرپی قوطی، یو بولت چهارگوش و Square U-Bolt شناخته می‌شود. عبارت «کرپی قوطی» نیز در سفارش‌های کارگاهی رایج است، زیرا یکی از کاربردهای مهم این مدل، مهار پروفیل‌های مربع و مستطیل است.

این صفحه مشخصاً برای یو بولت با فرم مربعی و متریال فولادی طراحی شده است. انواع گرد مخصوص لوله، مدل‌های استیل 304 و 316 و U-Boltهای دارای پوشش گالوانیزه باید در صفحات تخصصی خود بررسی شوند تا انتخاب محصول بر اساس شکل و متریال شفاف باقی بماند.

یو بولت مربعی در چه کاربردهایی استفاده می‌شود؟

مهم‌ترین مزیت فرم Square Bend این است که سطح داخلی U-Bolt با اعضای دارای سطح تخت هماهنگی بیشتری دارد. به همین دلیل این مدل برای قوطی، پروفیل مربع و مستطیل، اعضای شاسی و بعضی قطعات ماشین‌آلات کاربرد دارد.

• مهار قوطی مربع و مستطیل
• اتصال پروفیل به شاسی یا براکت
• ساخت فریم و سازه‌های فلزی سبک
• مهار اجزای شاسی ماشین‌آلات
• تجهیزات کشاورزی و مکانیکی
• سازه‌های حمل‌ونقل و تریلر
• مهار تیرک و اعضای چهارگوش
• تجهیزات نصب‌شده روی فریم فلزی
• ساخت بست‌ها و اتصالات صنعتی سفارشی

برای مشاهده سایر فرم‌ها و متریال‌های این خانواده می‌توانید از دسته مادر انواع یو بولت و کرپی استفاده کنید.

تفاوت یو بولت مربعی با یو بولت گرد چیست؟

این دو محصول از نظر عملکرد کلی مشابه‌اند، اما هندسه خم آن‌ها با عضو مهارشونده متفاوت است.

بنابراین استفاده از U-Bolt گرد برای قوطی فقط به این دلیل که عرض آن تقریباً مناسب است، روش دقیقی نیست. شکل خم باید با سطح عضو مهارشونده سازگار باشد.

آیا DIN 3570 استاندارد یو بولت مربعی است؟

خیر. یکی از اشتباهات رایج در بازار این است که DIN 3570 به تمام U-Boltها نسبت داده شود. این استاندارد برای خانواده بست‌های گرد فولادی مخصوص لوله شناخته می‌شود و نباید به‌صورت پیش‌فرض روی یو بولت مربعی درج شود.

Square U-Boltها می‌توانند مطابق استانداردهای مربوط به Bent Bolt، مشخصات سازنده یا مستقیماً براساس نقشه پروژه تولید شوند. در ایران بخش قابل‌توجهی از کرپی‌های مربعی نیز براساس ابعاد درخواستی مشتری ساخته می‌شوند.

اگر نقشه یا استاندارد مشخصی در پروژه وجود دارد، همان سند باید مبنای تولید و کنترل ابعادی قرار گیرد.

ابعاد اصلی یو بولت مربعی

برای سفارش این محصول فقط اعلام سایز رزوه کافی نیست. مثلاً عبارت «U-Bolt M12» مشخص نمی‌کند قطعه برای چه عرض قوطی یا چه ارتفاعی ساخته شود.

حداقل ابعاد موردنیاز عبارت‌اند از:

• قطر میل یا سایز رزوه: قطر ساق اصلی U-Bolt
• عرض داخلی: فاصله مفید بین دو ساق
• ارتفاع داخلی: فاصله از سطح داخلی خم تا نقطه مرجع روی ساق
• طول کلی پایه: طول هر یک از دو ساق
• طول رزوه: میزان رزوه موجود روی هر پایه
• شعاع گوشه خم: شعاع واقعی گوشه‌های U-Bolt
• گام رزوه: متریک یا اینچی و درشت یا ریز بودن رزوه

ابعاد قوطی چگونه روی انتخاب کرپی مربعی اثر می‌گذارد؟

در سفارش کرپی قوطی، ابعاد خارجی واقعی پروفیل باید مشخص باشند. برای مثال فقط عبارت «قوطی 40» همیشه اطلاعات کافی نیست؛ مخصوصاً زمانی که قطعه دارای پوشش، لاینر یا فاصله‌گذار باشد.

عرض داخلی U-Bolt باید با عرض عضو مهارشونده و لقی موردنیاز اتصال هماهنگ شود. ارتفاع نیز باید ضخامت قوطی، پلیت زیرین، واشر و فضای لازم برای بستن مهره را پوشش دهد.

لقی بسیار زیاد می‌تواند باعث حرکت عضو داخل بست شود و ابعاد بیش از حد فشرده نیز مونتاژ را دشوار یا غیرممکن می‌کند.

متریال یو بولت مربعی فولادی

این صفحه به مدل‌هایی اختصاص دارد که بدنه آن‌ها از فولاد کربنی یا فولاد مناسب ساخت اتصال‌دهنده تولید می‌شود. گرید دقیق فولاد باید با شرایط بار، قطر میل، شعاع خم، فرایند ساخت و مشخصات پروژه هماهنگ باشد.

در بازار ممکن است عبارت «یو بولت آهنی» نیز استفاده شود، اما برای سفارش صنعتی بهتر است متریال با واژه فولاد و در صورت نیاز با گرید یا کلاس مشخص ثبت شود.

اینکه U-Bolt از فولاد ساخته شده باشد، به‌تنهایی کلاس مقاومتی مشخصی مانند 8.8 یا 10.9 را اثبات نمی‌کند. اگر خواص مکانیکی الزام پروژه است، باید متریال، عملیات حرارتی و آزمون‌های موردنیاز به‌طور جداگانه تعریف شوند.

خم‌کاری Square U-Bolt چرا اهمیت دارد؟

خم‌های نزدیک به 90 درجه در یو بولت مربعی باعث می‌شوند شرایط شکل‌دهی با مدل گرد متفاوت باشد. شعاع گوشه نباید به‌گونه‌ای انتخاب شود که متریال تحت تغییر شکل بیش از حد قرار بگیرد.

در فرایند تولید باید مواردی مانند قطر میل، نوع فولاد، شعاع خم، جهت خم‌کاری، تقارن دو پایه و برگشت فنری متریال در نظر گرفته شوند.

خم بسیار تیز می‌تواند باعث افزایش تنش موضعی، تخت‌شدگی سطح میل یا ایجاد ترک در ناحیه خم شود. این مسئله به‌خصوص در متریال‌های با استحکام بالاتر اهمیت بیشتری دارد.

آیا می‌توان راد تمام‌رزوه را خم کرد و یو بولت ساخت؟

وجود رزوه روی یک میل به معنی مناسب بودن آن برای خم‌کاری نیست. خم‌کاری در ناحیه رزوه می‌تواند تمرکز تنش ایجاد کند و نوع فولاد یا عملیات حرارتی نیز ممکن است شکل‌دهی را محدود کند.

میله تمام‌رزوه و راد بولت برای کاربردهای مستقیم رزوه‌ای طراحی می‌شوند. برای U-Bolt صنعتی بهتر است فرایند ساخت و محل ایجاد رزوه از ابتدا متناسب با شکل نهایی قطعه تعریف شود.

رزوه یو بولت مربعی

دو پایه Square U-Bolt معمولاً در قسمت انتهایی رزوه می‌شوند. رزوه می‌تواند متریک یا اینچی باشد و طول آن باید با ضخامت پلیت، واشر، مهره و میزان تنظیم موردنیاز هماهنگ شود.

برای استعلام دقیق بهتر است موارد زیر تعیین شوند:

• سایز رزوه
• گام رزوه
• طول رزوه
• سیستم متریک یا اینچی
• تلرانس رزوه در صورت الزام

مهره مناسب یو بولت مربعی فولادی

یو بولت مربعی معمولاً با دو مهره بسته می‌شود. در بعضی مجموعه‌ها بسته به طراحی ممکن است روی هر پایه از دو مهره نیز استفاده شود.

مهره باید از نظر قطر و گام رزوه با U-Bolt تطابق داشته باشد و در اتصال‌های باربر، کلاس مقاومتی مهره نیز باید متناسب با مشخصات مجموعه انتخاب شود.

در بولتیکال می‌توانید انواع مهره شش‌گوش را براساس سایز، جنس و مشخصات اتصال بررسی کنید.

واشر و پلیت در اتصال یو بولت مربعی

بسیاری از U-Boltهای مربعی همراه با یک پلیت نگهدارنده استفاده می‌شوند. پلیت دارای دو سوراخ است که پایه‌های U-Bolt از آن عبور می‌کنند و پس از قرار گرفتن واشر و مهره، مجموعه بسته می‌شود.

عرض، ضخامت، فاصله سوراخ‌ها و متریال پلیت باید با ابعاد U-Bolt هماهنگ باشند.

استفاده از واشر تخت صنعتی نیز می‌تواند فشار زیر مهره را روی سطح مناسب‌تری توزیع کند. نوع واشر باید بر اساس طراحی اتصال انتخاب شود.

یو بولت مربعی ساده یا گالوانیزه؟

صفحه حاضر مربوط به متریال پایه فولادی است. فولاد بدون پوشش در حضور رطوبت و شرایط خورنده مستعد زنگ‌زدگی است؛ بنابراین محل نصب باید هنگام سفارش مشخص شود.

در محیط‌های داخلی خشک ممکن است مدل ساده یا فینیش مشخص‌شده پروژه کافی باشد. برای فضای باز و محیط مرطوب، مدل گالوانیزه می‌تواند گزینه مناسب‌تری برای بررسی باشد.

جزئیات پوشش گالوانیزه باید در صفحه مستقل «یو بولت مربعی گالوانیزه» بررسی شود تا نیت خرید آن صفحه با این محصول فولادی مخلوط نشود.

کاربرد یو بولت مربعی در شاسی و ماشین‌آلات

یکی از کاربردهای مهم Square U-Bolt مهار یک عضو چهارگوش روی شاسی است. این روش امکان مونتاژ بدون جوش یا سوراخ‌کاری مستقیم عضو اصلی را در بعضی طراحی‌ها فراهم می‌کند.

در ماشین‌سازی، تجهیزات کشاورزی، فریم‌های صنعتی و برخی مجموعه‌های حمل‌ونقل، U-Bolt می‌تواند برای تثبیت پروفیل، براکت، تیرک یا مجموعه‌های قابل بازشدن استفاده شود.

برای سایر اتصال‌دهنده‌های این حوزه می‌توانید صفحه پیچ و مهره ماشین‌سازی و تجهیزات صنعتی را نیز بررسی کنید.

یو بولت مربعی برای اتصال باربر چگونه انتخاب می‌شود؟

در اتصال باربر، انتخاب U-Bolt فقط براساس جا شدن آن دور قوطی انجام نمی‌شود. قطر میل، متریال، سطح رزوه، شعاع خم، کیفیت تولید، بار کششی، بار برشی و نحوه توزیع نیرو باید بررسی شوند.

همچنین مشخص شود U-Bolt صرفاً برای تثبیت موقعیت استفاده می‌شود یا بخشی از بار اصلی سازه را منتقل می‌کند. برای اتصال‌های سازه‌ای و ایمنی‌بحرانی، ابعاد نباید بدون محاسبه مهندسی تغییر داده شوند.

گشتاور بستن مهره یو بولت

یک عدد ثابت به‌عنوان گشتاور بستن تمام U-Boltهای مربعی وجود ندارد. مقدار مناسب به سایز رزوه، متریال، خواص مکانیکی، پوشش، روانکاری، مهره و طراحی اتصال وابسته است.

سفت کردن بیش از حد ممکن است باعث تغییر شکل قوطی نازک یا ایجاد تنش زیاد در U-Bolt شود. سفت کردن ناکافی نیز می‌تواند امکان لغزش عضو مهارشده را افزایش دهد.

در اتصال‌های حساس باید مقدار Torque یا روش پیش‌بارگذاری توسط طراحی پروژه یا دستورالعمل سازنده تعیین شود.

کنترل کیفیت یو بولت مربعی فولادی

کنترل این قطعه فقط شامل قطر رزوه نیست. هندسه U-Bolt بخش مهمی از QC محصول است.

• قطر میل
• سایز و گام رزوه
• طول رزوه دو پایه
• عرض داخلی
• ارتفاع داخلی
• شعاع گوشه‌ها
• موازی بودن دو ساق
• تقارن U-Bolt
• کیفیت سطح در ناحیه خم
• متریال فولاد
• خواص مکانیکی در صورت الزام پروژه
• کنترل پوشش در نمونه پوشش‌دار

در سفارش‌هایی که متریال یا خواص مکانیکی اهمیت دارد، نیاز به MTC، Heat Number یا آزمون‌های دیگر باید پیش از ثبت سفارش اعلام شود؛ وجود این مدارک را نباید برای تمام U-Boltهای عمومی به‌صورت پیش‌فرض فرض کرد.

اشتباهات رایج هنگام خرید یو بولت مربعی

• سفارش فقط با عبارت «U-Bolt M12»
• اعلام نکردن عرض و ارتفاع داخلی
• استفاده از ابعاد قوطی به‌جای ابعاد واقعی موردنیاز U-Bolt
• نسبت دادن DIN 3570 به یو بولت مربعی
• انتخاب مدل گرد برای پروفیل چهارگوش
• عدم تعیین طول رزوه
• نادیده گرفتن ضخامت پلیت و واشر
• انتخاب متریال بدون در نظر گرفتن بار اتصال
• استفاده از فولاد بدون پوشش در محیط مرطوب بدون بررسی خوردگی
• تغییر ابعاد قطعه باربر بدون کنترل مهندسی

برای استعلام قیمت یو بولت مربعی چه اطلاعاتی لازم است؟

برای اینکه قیمت و امکان ساخت براساس مشخصات واقعی بررسی شود، اطلاعات زیر را همراه درخواست ارسال کنید:

• عرض و ارتفاع خارجی قوطی یا عضو مهارشونده
• عرض داخلی U-Bolt
• ارتفاع داخلی یا طول پایه
• قطر میل یا سایز رزوه
• گام رزوه
• طول رزوه
• شعاع گوشه در صورت مشخص بودن
• متریال یا گرید فولاد
• نوع سطح یا پوشش
• مهره و واشر موردنیاز
• پلیت مهار در صورت نیاز
• تعداد سفارش
• نقشه ساخت در نمونه‌های خاص
• مدارک QC موردنیاز
• محل تحویل

خرید و ساخت یو بولت مربعی فولادی از بولتیکال

قیمت یو بولت مربعی فولادی به قطر میل، عرض، ارتفاع، طول رزوه، متریال، نوع پوشش، متعلقات و تعداد سفارش بستگی دارد. به همین دلیل برای سفارش صنعتی بهتر است ابعاد واقعی قطعه یا نقشه ساخت ثبت شود.

اگر تنوع استاندارد موردنیاز در لیست محصولات وجود دارد، سایز و تعداد را انتخاب و به سبد استعلام اضافه کنید. برای مدل‌های خاص نیز ابعاد یا نقشه را ثبت کنید تا امکان تولید یا تأمین بررسی شود.

پس از بررسی مشخصات فنی و شرایط تأمین، قیمت و پیش‌فاکتور سفارش اعلام می‌شود. روش ثبت درخواست در راهنمای خرید و استعلام بولتیکال توضیح داده شده است.
