یو بولت گرد استیل 304 و 316

یو بولت گرد استیل 304 و 316 چیست؟

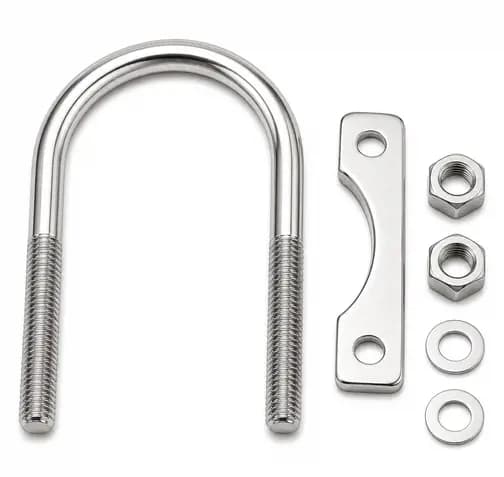

یو بولت گرد استیل یا کرپی لوله استیل یک اتصال‌دهنده U شکل با دو پایه رزوه‌دار است که برای مهار لوله، میله، ستون گرد و سایر قطعات استوانه‌ای روی ساپورت، شاسی، پروفیل یا سازه استفاده می‌شود.

در این گروه، بدنه U-Bolt از فولاد زنگ‌نزن آستنیتی خانواده 304 یا 316 تولید می‌شود. استفاده از استنلس استیل باعث می‌شود محصول در بسیاری از محیط‌های مرطوب و خورنده نسبت به U-Bolt فولادی بدون حفاظت مقاومت خوردگی بهتری داشته باشد.

در بازار ایران این محصول با نام‌های یو بولت استیل، کرپی استیل، کرپی لوله استیل، یو بولت 304، یو بولت 316، کرپی 304 و کرپی 316 شناخته می‌شود.

این صفحه فقط به مدل گرد + استنلس استیل 304 یا 316 اختصاص دارد. یو بولت فولادی، گالوانیزه، مربعی و مدل‌های سفارشی باید در صفحات دیگر خانواده U-Bolt بررسی شوند تا مشخصات متریال و کاربرد صفحات با یکدیگر هم‌پوشانی پیدا نکنند.

کاربرد یو بولت گرد استیل

فرم گرد U-Bolt برای مهار اعضای استوانه‌ای طراحی شده است. قوس محصول دور لوله یا میله قرار می‌گیرد و دو ساق رزوه‌دار از پلیت یا براکت عبور می‌کنند. سپس اتصال با مهره و در صورت نیاز واشر تکمیل می‌شود.

مدل استیل زمانی اهمیت بیشتری پیدا می‌کند که علاوه بر مهار مکانیکی، خوردگی محیط نیز در انتخاب متریال اثرگذار باشد.

• لوله‌های تأسیساتی در محیط مرطوب
• ساپورت لوله در کارخانه و خطوط تولید
• تجهیزات صنایع غذایی و بسته‌بندی
• تجهیزات شست‌وشوشونده
• ماشین‌آلات نصب‌شده در محیط مرطوب
• فضای باز و تجهیزات معماری
• تجهیزات ساحلی با انتخاب متریال مناسب
• پایپینگ آب و بعضی سیالات صنعتی
• صنایع شیمیایی با بررسی سازگاری متریال
• سیستم‌های خورنده‌ای که فولاد کربنی بدون پوشش مناسب نیست

یو بولت استیل 304 چه زمانی انتخاب می‌شود؟

Stainless Steel 304 یکی از متریال‌های پرمصرف برای اتصال‌دهنده‌های مقاوم به خوردگی است. U-Bolt استیل 304 برای بسیاری از محیط‌های داخلی، شهری، مرطوب و تجهیزات دارای شست‌وشوی معمول قابل بررسی است.

304 برای مواردی که نیاز به مقاومت خوردگی مناسب وجود دارد اما محیط به‌شدت کلریدی یا شیمیایی نیست، معمولاً انتخاب اقتصادی‌تری نسبت به 316 است.

نمونه کاربردهای قابل بررسی:

• تجهیزات داخل کارخانه
• فضاهای مرطوب عمومی
• تأسیسات آب
• ماشین‌آلات صنایع غذایی در شرایط کنترل‌شده
• تجهیزات بسته‌بندی
• تجهیزات معماری و تأسیساتی فضای داخلی و نیمه‌باز

برای آشنایی با خانواده اتصال‌دهنده‌های این متریال می‌توانید صفحه پیچ استیل 304 و A2 را نیز بررسی کنید.

یو بولت استیل 316 چه زمانی انتخاب می‌شود؟

Stainless Steel 316 در بسیاری از محیط‌های دارای کلرید، رطوبت شدید یا شرایط خورنده‌تر مقاومت به خوردگی موضعی بهتری نسبت به 304 دارد. دلیل اصلی این تفاوت، ترکیب آلیاژی متفاوت و حضور مولیبدن در خانواده 316 است.

این موضوع به معنی «ضدخوردگی مطلق» بودن 316 نیست. غلظت کلرید، دما، مدت تماس، رسوب، شکاف اتصال و نوع ماده شیمیایی همچنان باید بررسی شوند.

316 معمولاً در موارد زیر بیشتر مورد توجه قرار می‌گیرد:

• محیط‌های ساحلی
• تجهیزات نزدیک آب شور
• محیط‌های دارای کلرید بیشتر
• برخی خطوط و تجهیزات شیمیایی
• تجهیزات دارای شست‌وشوی شدید
• صنایع غذایی و دارویی با شرایط خورنده‌تر
• فضای باز با رطوبت و آلودگی بیشتر

مقایسه دقیق‌تر این دو خانواده در راهنمای تفاوت استیل 304 و 316 در اتصال‌دهنده‌ها توضیح داده شده است.

تفاوت یو بولت استیل 304 و 316

انتخاب نهایی نباید فقط بر اساس قیمت انجام شود. اگر 304 در محیطی استفاده شود که کلرید یا خورندگی بالایی دارد، هزینه تعویض و تعمیر می‌تواند از اختلاف اولیه قیمت با 316 بسیار بیشتر شود.

آیا 304 همان A2 و 316 همان A4 است؟

در بازار اتصال‌دهنده‌ها معمولاً استیل 304 با گروه A2 و استیل 316 با گروه A4 مرتبط دانسته می‌شوند، اما این عبارت‌ها دقیقاً یک مفهوم واحد نیستند.

304 و 316 به خانواده متریال فولاد زنگ‌نزن اشاره دارند، در حالی که A2 و A4 گروه‌های متریال اتصال‌دهنده‌های استنلس در سیستم ISO هستند.

همچنین عباراتی مانند A2-70 و A4-70 علاوه بر گروه متریال، کلاس خواص مکانیکی را نیز مشخص می‌کنند. بنابراین برای سفارش حرفه‌ای فقط نوشتن «استیل 304» همیشه مشخصات کامل U-Bolt را تعیین نمی‌کند.

ISO 3506 چه ارتباطی با یو بولت استیل دارد؟

ISO 3506-1 خواص مکانیکی و فیزیکی پیچ‌ها، بولت‌ها و استادهای ساخته‌شده از فولاد زنگ‌نزن مقاوم به خوردگی را برای گروه‌ها و کلاس‌های مشخص تعریف می‌کند.

در سفارش U-Bolt استیل، اگر محصول قرار است با گروه و کلاس مشخصی مانند A2-70 یا A4-70 تأمین شود، این الزام باید به‌طور صریح در درخواست خرید و مدارک محصول مشخص شود.

صرف اینکه قطعه از استیل 304 یا 316 ساخته شده باشد، کلاس مکانیکی آن را به‌صورت خودکار تعیین نمی‌کند.

DIN 3570 و یو بولت استیل

DIN 3570 یکی از شناخته‌شده‌ترین استانداردهای ابعادی U-Bolt گرد مخصوص لوله است و در بازار با نام کرپی DIN 3570 نیز شناخته می‌شود.

در بازار، U-Boltهای استیل نیز ممکن است با ابعاد منطبق بر DIN 3570 تولید یا سفارش داده شوند. در چنین سفارشی باید مشخص شود که فرم و ابعاد طبق DIN 3570 است و متریال قطعه به‌صورت جداگانه 304، 316، A2 یا A4 تعیین شود.

هر U-Bolt استیل گرد الزاماً DIN 3570 نیست. بسیاری از پروژه‌ها عرض، ارتفاع، شعاع خم و طول رزوه اختصاصی دارند و محصول باید مطابق نقشه ساخته شود.

ابعاد مهم در سفارش کرپی استیل

برای سفارش U-Bolt استیل، عبارت‌هایی مانند «کرپی استیل دو اینچ» یا «U-Bolt 316 M12» کافی نیست.

پارامترهای اصلی عبارت‌اند از:

• قطر میل یا سایز رزوه
• گام رزوه
• عرض داخلی U-Bolt
• ارتفاع داخلی
• طول کلی پایه‌ها
• طول رزوه دو ساق
• شعاع داخلی خم
• قطر خارجی واقعی لوله
• وجود عایق یا روکش روی لوله

سایز لوله یا OD؛ کدام را اعلام کنیم؟

در مهار لوله، قطر خارجی واقعی یا OD اهمیت بیشتری نسبت به نام اسمی لوله دارد. سایز اسمی همیشه برابر قطر بیرونی واقعی نیست.

اگر U-Bolt دور لوله عایق‌شده یا دارای لاینر قرار می‌گیرد، ضخامت لایه بین لوله و U-Bolt نیز باید در محاسبه عرض و شعاع داخلی دیده شود.

ارسال قطر خارجی واقعی هنگام استعلام، احتمال خطای ابعادی در تولید را کاهش می‌دهد.

مهره مناسب یو بولت استیل

دو ساق U-Bolt معمولاً با مهره شش‌گوش بسته می‌شوند. مهره باید از نظر متریال، گرید، کلاس مکانیکی، سایز و گام رزوه با U-Bolt هماهنگ باشد.

برای مجموعه‌های 304 می‌توانید خانواده مهره استیل 304 و A2 را بررسی کنید. در اتصال 316 نیز مهره باید بر اساس شرایط محیطی و خواص موردنیاز مجموعه انتخاب شود.

اینکه یک مهره از نظر رزوه روی U-Bolt بسته شود، به‌تنهایی اثبات نمی‌کند که از نظر متریال و ظرفیت مکانیکی برای اتصال مناسب است.

گالینگ در یو بولت و مهره استیل

در رزوه‌های استنلس استیل ممکن است هنگام سفت کردن مهره پدیده Galling یا گیرپاژ رخ دهد. در این حالت اصطکاک و چسبندگی موضعی سطوح رزوه می‌تواند باعث افزایش سریع گشتاور، آسیب رزوه یا حتی قفل شدن مهره روی ساق شود.

برای کاهش ریسک:

• رزوه‌ها تمیز و سالم باشند.
• از مهره و U-Bolt با تلرانس صحیح استفاده شود.
• در صورت مجاز بودن پروژه، روانکار یا Anti-Seize سازگار استفاده شود.
• سرعت بستن مهره بیش از حد بالا نباشد.
• استفاده بی‌رویه از آچار بادی و ضربه‌ای کنترل شود.

روانکاری ضریب اصطکاک را تغییر می‌دهد؛ بنابراین گشتاور نصب نیز باید متناسب با شرایط واقعی اتصال تعیین شود.

آیا یو بولت استیل کاملاً ضدزنگ است؟

خیر. عبارت «ضدزنگ» در بازار رایج است، اما هیچ U-Bolt استنلس را نباید برای تمام محیط‌ها مصون از خوردگی فرض کرد.

استیل 304 در محیط کلریدی می‌تواند دچار خوردگی حفره‌ای یا شکافی شود. استیل 316 معمولاً در این شرایط عملکرد بهتری دارد، اما در کلرید بسیار بالا، دمای زیاد یا بعضی مواد شیمیایی حتی 316 نیز ممکن است مناسب نباشد.

در پروژه‌های حساس باید موارد زیر بررسی شوند:

• غلظت کلرید
• دمای کار
• رطوبت دائمی یا متناوب
• نوع ماده شیمیایی
• وجود شکاف و رسوب
• شست‌وشوی دوره‌ای
• تماس با فلزات متفاوت

خوردگی گالوانیکی در اتصال U-Bolt

استفاده از U-Bolt استیل روی یک سازه یا لوله از فلز متفاوت ممکن است در حضور رطوبت یا الکترولیت شرایط خوردگی گالوانیکی ایجاد کند.

این موضوع به اختلاف پتانسیل متریال‌ها، نسبت سطح آند و کاتد و محیط بستگی دارد. در پروژه‌های حساس ممکن است استفاده از پد، لاینر یا عایق الکتریکی بین قطعات لازم باشد.

بنابراین انتخاب استیل فقط برای جلوگیری از زنگ‌زدگی خود U-Bolt انجام نمی‌شود؛ رفتار کل مجموعه اتصال باید بررسی شود.

آیا U-Bolt استیل نیاز به پوشش دارد؟

در بسیاری از کاربردها، U-Bolt 304 یا 316 بدون پوشش فلزی اضافی استفاده می‌شود. لایه پسیو طبیعی سطح استنلس بخش اصلی مقاومت خوردگی آن است.

آلودگی سطح با ذرات فولاد کربنی هنگام ساخت، انبارش یا ابزارکاری می‌تواند عملکرد خوردگی سطح را کاهش دهد. در سفارش‌های حساس ممکن است تمیزکاری، Pickling یا Passivation طبق مشخصات پروژه درخواست شود.

خم‌کاری یو بولت استیل

U-Bolt از میل استنلس خم‌کاری می‌شود و کیفیت ناحیه خم برای عملکرد محصول اهمیت دارد. شعاع خم، قطر میل، نوع متریال و روش شکل‌دهی باید به‌گونه‌ای انتخاب شوند که ترک یا تغییر شکل نامطلوب ایجاد نشود.

کار سرد همچنین می‌تواند رفتار مکانیکی و حتی خاصیت مغناطیسی موضعی برخی استیل‌های آستنیتی را تغییر دهد. به همین دلیل تست آهنربا روش مطمئنی برای تشخیص 304 یا 316 نیست.

کنترل کیفیت یو بولت استیل 304 و 316

برای سفارش‌های صنعتی و پروژه‌ای، بسته به سطح حساسیت اتصال می‌توان موارد زیر را کنترل کرد:

• قطر میل و رزوه
• گام و کیفیت رزوه
• عرض داخلی
• ارتفاع U-Bolt
• طول رزوه
• شعاع و کیفیت خم
• تقارن دو پایه
• متریال 304 یا 316
• گروه A2 یا A4 در صورت الزام
• کلاس مکانیکی در صورت مشخص بودن
• گواهی متریال یا MTC
• PMI یا آنالیز متریال در پروژه‌های حساس
• کنترل آلودگی آهنی سطح
• وضعیت Pickling یا Passivation در صورت الزام

اشتباهات رایج در خرید یو بولت استیل

• نوشتن فقط «کرپی استیل» بدون تعیین 304 یا 316
• معادل دانستن مطلق 304 با A2 و 316 با A4
• عدم تعیین کلاس مکانیکی در اتصال باربر
• انتخاب 304 برای محیط کلریدی بدون بررسی
• فرض ضدخوردگی مطلق بودن 316
• اعلام سایز اسمی لوله بدون OD واقعی
• مشخص نکردن عرض و ارتفاع U-Bolt
• استفاده از مهره استیل نامتناسب
• بستن رزوه استیل با سرعت زیاد و ایجاد Galling
• عدم اعلام نیاز به MTC یا PMI پیش از سفارش

اطلاعات لازم برای استعلام قیمت یو بولت استیل

برای دریافت پیشنهاد قابل مقایسه، بهتر است مشخصات زیر در RFQ ثبت شوند:

• فرم: Round U-Bolt
• استاندارد: DIN 3570 یا نقشه پروژه
• متریال: Stainless Steel 304 یا 316
• گروه متریال: A2 یا A4 در صورت الزام
• کلاس مکانیکی در صورت نیاز
• سایز رزوه
• گام رزوه
• قطر خارجی لوله
• عرض داخلی U-Bolt
• ارتفاع
• طول رزوه
• مهره و واشر موردنیاز
• تعداد
• شرایط محیطی
• نیاز به MTC، PMI یا سایر مدارک QC
• محل و زمان تحویل

خرید یو بولت استیل 304 و 316 از بولتیکال

قیمت U-Bolt استیل تحت تأثیر گرید متریال، قطر میل، سایز رزوه، ابعاد خم، طول رزوه، نوع مهره، تعداد و مدارک موردنیاز قرار دارد. به همین دلیل عبارت «کرپی استیل دو اینچ» برای قیمت‌گذاری صنعتی کافی نیست.

مدل 304 یا 316، سایز لوله، ابعاد و تعداد را مشخص و محصول را به سبد استعلام اضافه کنید. در سفارش سفارشی نیز می‌توانید اطلاعات کامل یا نقشه را برای بررسی امکان تولید ثبت کنید.

پس از بررسی مشخصات، شرایط تأمین و قیمت بررسی شده و پیش‌فاکتور در پنل مشتری صادر می‌شود. روند ثبت درخواست در راهنمای خرید و استعلام بولتیکال توضیح داده شده است.
