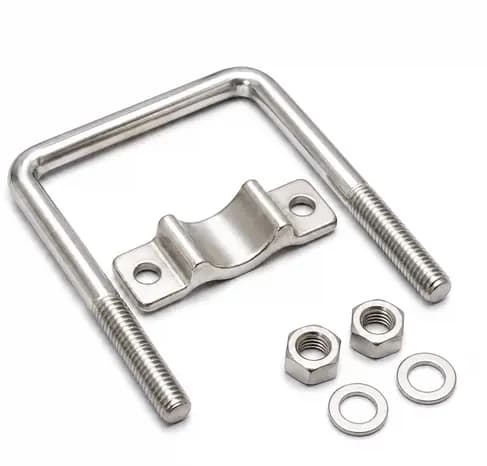

یو بولت مربعی استیل 304 و 316

یو بولت مربعی استیل 304 و 316 چیست؟

یو بولت مربعی استیل یا کرپی چهارگوش استیل نوعی U-Bolt دو سر رزوه است که قسمت خم آن به شکل مربع یا مستطیل ساخته می‌شود. این فرم باعث می‌شود قطعه برای مهار قوطی، پروفیل، تیرک، شاسی و اعضایی که سطح تخت دارند مناسب‌تر از U-Bolt گرد باشد.

بدنه این گروه از فولاد زنگ‌نزن آستنیتی خانواده 304 یا 316 ساخته می‌شود. استفاده از استنلس استیل زمانی اهمیت پیدا می‌کند که علاوه بر عملکرد مکانیکی اتصال، رطوبت، شست‌وشو، تماس با مواد خورنده یا شرایط محیطی نیز در انتخاب محصول مؤثر باشند.

در بازار ایران این محصول با نام‌های یو بولت مربعی استیل، کرپی مربعی استیل، کرپی چهارگوش استیل، یو بولت استیل 304، یو بولت استیل 316 و Square U-Bolt شناخته می‌شود.

این صفحه فقط برای ترکیب فرم مربعی + متریال استنلس استیل 304 یا 316 طراحی شده است. مدل فولادی، گالوانیزه، یو بولت گرد لوله و U-Boltهای سفارشی باید در صفحات جداگانه بررسی شوند تا کاربر مستقیماً به محصول مناسب برسد.

یو بولت مربعی استیل چه کاربردی دارد؟

اصلی‌ترین کاربرد Square U-Bolt مهار یک عضو دارای مقطع مربع یا مستطیل است. U-Bolt دور عضو قرار می‌گیرد، دو ساق رزوه‌دار آن از پلیت یا براکت عبور می‌کنند و مجموعه با مهره و در صورت نیاز واشر بسته می‌شود.

استفاده از استیل باعث می‌شود این روش مهار در محیط‌هایی که خوردگی فولاد کربنی مسئله مهمی است نیز قابل بررسی باشد.

• مهار قوطی و پروفیل استیل یا فولادی
• اتصال اجزای شاسی ماشین‌آلات
• فریم تجهیزات صنعتی
• سازه‌های نصب‌شده در فضای مرطوب
• تجهیزات صنایع غذایی و بسته‌بندی
• ماشین‌آلات قابل شست‌وشو
• تجهیزات ساحلی با انتخاب متریال مناسب
• ساپورت تجهیزات و کابل‌روها
• تجهیزات معماری و فضای باز
• اتصالات سفارشی در صنایع فرایندی

تفاوت یو بولت مربعی با یو بولت گرد

تفاوت اصلی این دو مدل در شکل خم و نوع قطعه‌ای است که باید مهار شود. U-Bolt گرد برای لوله و عضو استوانه‌ای ساخته می‌شود، اما مدل مربعی با قوطی و پروفیل چهارگوش هماهنگی هندسی بیشتری دارد.

به همین دلیل استفاده از DIN 3570 برای معرفی این محصول توصیه نمی‌شود. در مدل مربعی، نقشه پروژه، ابعاد سازنده یا استاندارد Bent Bolt مربوط به پروژه می‌تواند مبنای انتخاب قرار گیرد.

یو بولت مربعی استیل 304

Stainless Steel 304 یکی از پرمصرف‌ترین خانواده‌های استنلس استیل در اتصالات صنعتی است. یو بولت مربعی 304 برای محیط‌هایی قابل بررسی است که مقاومت در برابر رطوبت، خوردگی جوی و شست‌وشوی معمول اهمیت دارد، اما شرایط به‌شدت کلریدی یا شیمیایی نیست.

کاربردهای رایج می‌توانند شامل تجهیزات داخل کارخانه، سازه‌های معماری، ماشین‌آلات، صنایع غذایی و محیط‌های مرطوب عمومی باشند.

برای آشنایی با ساختار متریال و گروه A2 می‌توانید صفحه پیچ و اتصال‌دهنده‌های استیل 304 و A2 را نیز بررسی کنید.

یو بولت مربعی استیل 316

Stainless Steel 316 به‌دلیل ترکیب آلیاژی متفاوت و وجود مولیبدن، در بسیاری از محیط‌های دارای کلرید مقاومت خوردگی بهتری نسبت به 304 دارد.

به همین دلیل U-Bolt مربعی 316 برای تجهیزات ساحلی، محیط‌های دارای رطوبت و آلودگی بیشتر، بعضی تجهیزات صنایع غذایی و شیمیایی و شرایطی که خوردگی موضعی اهمیت بیشتری دارد، گزینه مناسب‌تری برای بررسی است.

با این حال 316 را نباید «کاملاً ضد آب شور» یا «ضد اسید» معرفی کرد. نوع سیال، غلظت کلرید، دما، مدت تماس، وجود شکاف، رسوب و مواد شوینده همگی می‌توانند رفتار خوردگی مجموعه را تغییر دهند.

304 یا 316؛ کدام برای Square U-Bolt مناسب‌تر است؟

اگر شرایط محیطی سبک باشد، استفاده از 316 فقط به دلیل تصور «بهتر بودن» ممکن است هزینه سفارش را بدون نیاز فنی افزایش دهد. در مقابل، استفاده از 304 در محیطی که خوردگی شدیدتری دارد می‌تواند هزینه تعمیر و تعویض آینده را افزایش دهد.

آیا 304 همان A2 و 316 همان A4 است؟

در بازار اتصال‌دهنده‌ها این عبارت‌ها اغلب کنار یکدیگر استفاده می‌شوند، اما دقیقاً یک مفهوم نیستند.

304 و 316 به خانواده متریال فولاد زنگ‌نزن اشاره دارند، در حالی که A2 و A4 گروه‌های متریال در استانداردهای اتصال‌دهنده استنلس هستند.

عبارت‌هایی مانند A2-70، A4-70 یا A4-80 علاوه بر گروه متریال، کلاس خواص مکانیکی را نیز مشخص می‌کنند. بنابراین برای اتصال باربر بهتر است کلاس مکانیکی به‌صورت مستقل در RFQ نوشته شود.

ISO 3506 و یو بولت استیل

ISO 3506-1 خواص مکانیکی و فیزیکی اتصال‌دهنده‌های رزوه‌دار استنلس مانند بولت، پیچ و استاد را برای گروه‌ها و کلاس‌های مختلف مشخص می‌کند.

اگر U-Bolt باید با مشخصاتی مانند A2-70 یا A4-70 تأمین شود، این الزام باید روی سفارش یا نقشه قید شود. نوشتن فقط «استیل 316» کلاس مکانیکی قطعه را تعیین نمی‌کند.

ASME B18.31.5 و U-Bolt مربعی

برای Bent Boltهای اینچی، ASME B18.31.5 یکی از مراجع شناخته‌شده‌ای است که الزامات عمومی بولت‌های خم‌شده و چند فرم مختلف U-Bolt را پوشش می‌دهد.

با این حال نباید هر Square U-Bolt را بدون کنترل ابعاد، متریال و مشخصات واقعی پروژه به این استاندارد نسبت داد. بسیاری از کرپی‌های مربعی در صنایع دقیقاً براساس Drawing یا ابعاد سفارشی تولید می‌شوند.

ابعاد اصلی یو بولت مربعی استیل

اعلام فقط سایز رزوه برای سفارش کافی نیست. برای مثال «U-Bolt استیل M12» مشخص نمی‌کند محصول برای قوطی 40×40 ساخته می‌شود یا پروفیل 80×40.

• قطر میل یا سایز رزوه
• عرض داخلی U-Bolt
• ارتفاع داخلی
• طول کلی ساق‌ها
• طول رزوه هر پایه
• شعاع گوشه خم
• گام رزوه
• ابعاد خارجی قوطی یا پروفیل

اگر بین U-Bolt و پروفیل از پد، لاستیک، لاینر یا عایق استفاده می‌شود، ضخامت آن نیز باید در ابعاد داخلی لحاظ شود.

فرم مربعی چگونه روی عملکرد اتصال اثر می‌گذارد؟

در Square U-Bolt، قسمت افقی خم روی سطح تخت عضو قرار می‌گیرد. اگر عرض U-Bolt بسیار بیشتر از پروفیل باشد، عضو امکان حرکت جانبی بیشتری خواهد داشت. اگر عرض بیش از حد کم باشد، مونتاژ انجام نمی‌شود یا U-Bolt روی گوشه‌های پروفیل تحت فشار نامناسب قرار می‌گیرد.

شعاع گوشه‌ها نیز اهمیت دارد. U-Bolt کاملاً با گوشه تیز هندسی ساخته نمی‌شود و برای شکل‌دهی متریال به شعاع خم مناسب نیاز دارد.

خم‌کاری استیل 304 و 316 در U-Bolt

یو بولت مربعی از میل استنلس خم می‌شود و ناحیه گوشه‌ها تحت تغییر شکل بیشتری قرار می‌گیرد. قطر میل، شعاع خم، متریال و روش تولید باید طوری انتخاب شوند که ترک یا کاهش نامطلوب مقطع ایجاد نشود.

کار سرد استنلس آستنیتی می‌تواند خواص مکانیکی موضعی آن را تغییر دهد. به همین دلیل کیفیت ساخت U-Bolt فقط با مشاهده ظاهر سطح قابل ارزیابی نیست.

رزوه یو بولت مربعی استیل

دو ساق U-Bolt معمولاً در انتها رزوه می‌شوند. رزوه می‌تواند متریک یا اینچی باشد و طول آن باید با ضخامت براکت، پلیت، واشر و مهره هماهنگ شود.

• قطر اسمی رزوه
• گام رزوه
• طول رزوه
• سیستم Metric یا Inch
• کلاس تلرانس در صورت الزام

مهره مناسب یو بولت مربعی استیل

متریال و کلاس مهره باید با U-Bolt و شرایط محیطی مجموعه هماهنگ باشد. برای مثال استفاده از U-Bolt 316 همراه مهره فولادی بدون حفاظت مناسب می‌تواند هدف اصلی انتخاب استنلس را تحت تأثیر قرار دهد.

در بولتیکال می‌توانید انواع مهره شش‌گوش را براساس جنس، رزوه و کلاس بررسی کنید.

Galling یا گیرپاژ رزوه استیل

یکی از مسائل مهم در مونتاژ اتصال‌دهنده‌های استنلس، پدیده Galling است. تماس و اصطکاک زیاد میان رزوه‌های استیل می‌تواند باعث چسبندگی موضعی، افزایش ناگهانی گشتاور و قفل شدن مهره شود.

برای کاهش ریسک، رزوه باید تمیز و سالم باشد، سرعت بستن کنترل شود و در صورت مجاز بودن پروژه از روانکار یا Anti-Seize مناسب استفاده شود.

استفاده از روانکار ضریب اصطکاک را تغییر می‌دهد؛ بنابراین Torque نصب نیز باید مطابق شرایط واقعی مونتاژ تعیین شود.

واشر و پلیت در اتصال Square U-Bolt

در بسیاری از اتصال‌ها یک پلیت بین مهره‌ها و عضو نگهدارنده استفاده می‌شود. فاصله سوراخ‌های این پلیت باید دقیقاً با فاصله ساق‌های U-Bolt هماهنگ باشد.

استفاده از واشر صنعتی نیز می‌تواند برای توزیع فشار زیر مهره و محافظت از سطح پلیت لازم باشد.

در محیط خورنده، جنس واشر و پلیت نیز باید همراه U-Bolt بررسی شود؛ استفاده از یک U-Bolt استیل در مجموعه‌ای که سایر قطعات به‌سرعت خورده می‌شوند الزاماً اتصال بادوامی ایجاد نمی‌کند.

خوردگی گالوانیکی را فراموش نکنید

قرار دادن U-Bolt استیل روی فولاد کربنی، آلومینیوم یا سایر فلزات در حضور رطوبت می‌تواند شرایط خوردگی گالوانیکی ایجاد کند.

شدت این مسئله به نوع متریال‌ها، نسبت سطح، محیط و وجود الکترولیت وابسته است. در بعضی طراحی‌ها از لاینر، پد یا مواد عایق برای کاهش تماس مستقیم فلزات متفاوت استفاده می‌شود.

آیا یو بولت 316 برای محیط دریایی کافی است؟

316 در بسیاری از محیط‌های کلریدی نسبت به 304 عملکرد بهتری دارد، اما این موضوع نباید به عبارت «مناسب تمام محیط‌های دریایی» تبدیل شود.

دمای بالا، کلرید زیاد، شکاف، رسوب دائمی و آب راکد می‌توانند حتی برای 316 شرایط خورنده ایجاد کنند. در سرویس‌های شدید ممکن است گریدهای Duplex، Super Duplex یا آلیاژهای تخصصی لازم شوند.

سطح و Passivation در یو بولت استیل

استنلس استیل برای مقاومت خوردگی به لایه پسیو سطح خود متکی است. آلودگی با براده یا ابزار فولاد کربنی در مراحل ساخت می‌تواند باعث ایجاد لکه‌های خوردگی سطحی شود.

در سفارش‌های حساس می‌توان الزامات Cleaning، Pickling یا Passivation را در مشخصات خرید تعیین کرد. این عملیات برای همه سفارش‌های عمومی به‌صورت پیش‌فرض لازم یا تضمین‌شده نیست و باید در RFQ مشخص شود.

کنترل کیفیت یو بولت مربعی استیل

در سفارش صنعتی، کنترل کیفیت بهتر است هم هندسه و هم متریال را پوشش دهد.

• قطر میل
• عرض داخلی
• ارتفاع داخلی
• شعاع گوشه خم
• موازی بودن دو ساق
• طول و گام رزوه
• کنترل رزوه با گیج در صورت نیاز
• متریال 304 یا 316
• گروه A2 یا A4 در صورت الزام
• کلاس مکانیکی
• کیفیت سطح
• گواهی متریال در سفارش‌های پروژه‌ای
• PMI در صورت الزام پروژه
• کنترل عملیات Passivation در صورت سفارش

اشتباهات رایج در خرید یو بولت مربعی استیل

• ثبت سفارش فقط با عبارت «کرپی استیل»
• مشخص نکردن 304 یا 316
• معادل دانستن مطلق 304 با A2 و 316 با A4
• اعلام نکردن عرض و ارتفاع داخلی
• استفاده از DIN 3570 برای U-Bolt مربعی
• انتخاب 304 برای محیط شدیداً کلریدی بدون بررسی
• فرض ضدخوردگی مطلق بودن 316
• استفاده از مهره نامتناسب با U-Bolt استیل
• نادیده گرفتن Galling در رزوه‌های استنلس
• عدم بررسی خوردگی گالوانیکی با پروفیل زیر U-Bolt

اطلاعات لازم برای استعلام قیمت

برای استعلام دقیق یو بولت مربعی استیل، مشخصات زیر را تا حد امکان کامل ثبت کنید:

• متریال: 304 یا 316
• گروه A2 یا A4 در صورت الزام
• کلاس مکانیکی در صورت مشخص بودن
• قطر میل یا سایز رزوه
• گام رزوه
• عرض داخلی
• ارتفاع داخلی
• طول رزوه
• ابعاد قوطی یا پروفیل
• شعاع خم در صورت تعیین‌شده در نقشه
• مهره و واشر موردنیاز
• پلیت مهار در صورت نیاز
• تعداد
• شرایط محیطی و خوردگی
• MTC، PMI یا Passivation در صورت الزام
• نقشه ساخت در مدل‌های سفارشی
• محل و زمان تحویل

خرید یو بولت مربعی استیل 304 و 316 از بولتیکال

قیمت یو بولت مربعی استیل به گرید 304 یا 316، قطر میل، ابعاد خم، طول رزوه، کلاس مکانیکی، تعداد، متعلقات و مدارک فنی موردنیاز وابسته است.

برای دریافت پیشنهاد دقیق، فقط عبارت «یو بولت مربعی استیل» را ارسال نکنید. ابعاد پروفیل، عرض و ارتفاع U-Bolt، سایز رزوه، متریال و تعداد را مشخص کنید.

پس از انتخاب مشخصات، محصول را به سبد استعلام اضافه کنید. اطلاعات فنی و امکان تأمین یا ساخت بررسی می‌شود و سپس قیمت و پیش‌فاکتور سفارش اعلام خواهد شد. مراحل ثبت درخواست در راهنمای خرید و استعلام بولتیکال توضیح داده شده است.
