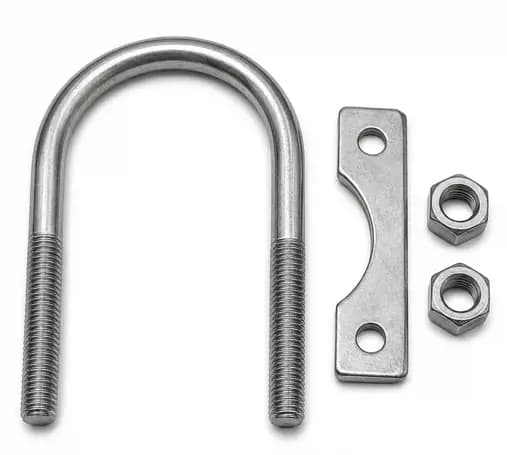

یو بولت گرد فولادی چیست؟
یو بولت گرد فولادی یا کرپی لوله فولادی یک اتصالدهنده خمشده از میل فولادی است که بخش میانی آن به فرم قوس گرد ساخته میشود و دو انتهای قطعه دارای رزوه هستند. این قطعه معمولاً دور لوله، میله یا عضو استوانهای قرار میگیرد و با دو مهره روی پلیت، براکت، ساپورت یا سازه مهار میشود.
در بازار ایران این محصول با نامهایی مانند یو بولت فولادی، کرپی لوله، کرپی آهنی، U Bolt فولادی و یو بولت DIN 3570 شناخته میشود. عبارت «کرپی آهنی» در بازار رایج است، اما در سفارش فنی بهتر است جنس واقعی فولاد، گرید و پوشش مشخص شود؛ زیرا اصطلاح آهنی اطلاعات کافی درباره خواص مکانیکی محصول نمیدهد.
این صفحه فقط به یو بولت گرد با متریال فولادی اختصاص دارد. مدلهای مربعی، استیل 304، استیل 316، گالوانیزه و U-boltهای سفارشی باید در صفحات مستقل خانواده یو بولت بررسی شوند تا مشخصات و کاربرد هر گروه با یکدیگر مخلوط نشوند.
کاربرد یو بولت گرد فولادی
اصلیترین کاربرد Round U-Bolt مهار یک قطعه استوانهای است. قوس U-bolt دور قطعه قرار میگیرد و دو پایه رزوهای از عضو نگهدارنده عبور میکنند. با بستن مهرهها، قطعه در محل تعیینشده نگه داشته میشود.
این ساختار در بسیاری از سیستمهای تأسیساتی و صنعتی استفاده میشود؛ از ساپورت یک خط لوله ساده تا مهار تجهیزات روی شاسی و سازه.
- ساپورت لولههای صنعتی و تأسیساتی
- مهار لوله روی تیر و پروفیل
- اتصال لوله به Pipe Rack
- تثبیت لوله روی شاسی تجهیزات
- مهار میله و قطعات استوانهای
- ساخت براکت و بستهای صنعتی
- تجهیزات مکانیکی و ماشینسازی
- سازههای فلزی و تأسیسات مکانیکی
- تجهیزات برق و مخابرات
- خطوط آب، هوا و سیالات فرایندی
DIN 3570 در یو بولت لوله چه نقشی دارد؟
DIN 3570 یکی از شناختهشدهترین استانداردهای ابعادی برای بستهای فولادی گرد مورد استفاده روی لوله است. در بازار ایران عبارتهای «یو بولت DIN 3570» و «کرپی DIN 3570» برای همین خانواده بهکار میروند.
وجود DIN 3570 در سفارش به مشخص شدن فرم و ابعاد استاندارد کمک میکند، اما برای سفارش صنعتی همچنان باید سایز لوله، سایز رزوه، جنس فولاد، پوشش و تعداد مشخص شوند.
همچنین هر یو بولت گرد فولادی الزاماً DIN 3570 نیست. در پروژههایی که عرض، ارتفاع، شعاع خم یا طول رزوه با جدول استاندارد هماهنگ نیست، قطعه باید طبق نقشه یا ابعاد اختصاصی ساخته شود.
یو بولت گرد با کرپی مربعی چه تفاوتی دارد؟
مدل گرد برای قطعات استوانهای طراحی میشود و قوس داخلی آن با شکل لوله یا میله هماهنگ است. در مقابل، یو بولت مربعی دارای ناحیه خم تختتر است و بیشتر برای قوطی، پروفیل مربع، تیرک و شاسی استفاده میشود.
استفاده از مدل مربعی برای لوله میتواند سطح تماس نامناسبی ایجاد کند و استفاده از مدل گرد روی پروفیل چهارگوش نیز ممکن است باعث تمرکز بار در نقاط محدودی شود. به همین دلیل انتخاب فرم باید قبل از انتخاب متریال انجام شود.
چه ابعادی در خرید یو بولت فولادی مهم است؟
عبارتهایی مانند «کرپی ۲ اینچ» یا «U Bolt M12» برای سفارش دقیق کافی نیستند. U-bolt چند پارامتر هندسی مستقل دارد و تغییر هرکدام میتواند باعث عدم تطابق قطعه با لوله یا ساپورت شود.
- قطر میل یا قطر رزوه: مانند M8، M10، M12، M16 و M20
- عرض داخلی: فاصله مفید میان دو پایه U-bolt
- ارتفاع داخلی: فاصله از داخل قوس تا موقعیت مشخص روی ساق
- شعاع خم: متناسب با لوله یا قطعه مهارشونده
- طول پایه: طول کلی هر ساق U-bolt
- طول رزوه: مقدار قسمت رزوهشده روی دو انتها
- گام رزوه: رزوه درشت یا ریز مطابق نیاز اتصال
- قطر خارجی لوله: OD واقعی قطعهای که U-bolt دور آن قرار میگیرد
چرا سایز اسمی لوله برای سفارش کافی نیست؟
یکی از اشتباهات رایج در خرید کرپی لوله این است که سایز اسمی لوله بدون مشخص شدن قطر خارجی واقعی اعلام شود. برای ساخت قوس U-bolt، آنچه اهمیت دارد سطح خارجی قطعهای است که باید داخل قوس قرار بگیرد.
اگر روی لوله عایق، روکش لاستیکی یا پوشش محافظ وجود دارد، ضخامت این لایه نیز باید در ابعاد U-bolt لحاظ شود. در غیر این صورت ممکن است عرض یا شعاع داخلی قطعه پس از تحویل مناسب نباشد.
متریال یو بولت گرد فولادی
این دسته به U-boltهایی اختصاص دارد که بدنه اصلی آنها از فولاد کربنی یا فولاد مناسب کاربرد مکانیکی ساخته میشود. انتخاب دقیق فولاد باید براساس بار اتصال، قطر میل، روش ساخت، خمکاری، شرایط محیطی و مشخصات پروژه انجام شود.
در سفارشهای عمومی ممکن است اصطلاح «کرپی آهنی» استفاده شود، اما برای پروژههای مهندسی بهتر است گرید یا مشخصات متریال روی سفارش مشخص باشد.
کلاس مقاومتی نیز نباید فقط از ظاهر یا قطر U-bolt برداشت شود. اگر پروژه خواص مکانیکی مشخصی نیاز دارد، متریال، عملیات حرارتی و آزمونهای موردنیاز باید پیش از تولید تعیین شوند.
خمکاری در یو بولت فولادی چرا مهم است؟
U-bolt از یک میل مستقیم با عملیات خمکاری تولید میشود. ناحیه خم یکی از مهمترین قسمتهای قطعه است؛ زیرا تغییر شکل پلاستیک در همین ناحیه اتفاق میافتد.
شعاع خم بیش از حد کوچک، انتخاب متریال نامناسب یا فرایند تولید کنترلنشده میتواند باعث ترک سطحی، کاهش مقطع مؤثر یا ایجاد تنشهای نامطلوب شود. این موضوع در قطرهای بالا و فولادهای با مقاومت بیشتر اهمیت بیشتری پیدا میکند.
به همین دلیل نباید هر میله تمامرزوه یا راد بولت را صرفاً خم کرد و آن را معادل یک U-bolt مهندسیشده دانست. فرایند شکلدهی باید با نوع متریال و مشخصات قطعه هماهنگ باشد.
رزوه یو بولت گرد فولادی
دو انتهای U-bolt دارای رزوه هستند تا مهره روی آنها بسته شود. رزوه میتواند متریک یا اینچی باشد و طول آن باید بهاندازهای باشد که مجموعه پلیت، واشر و مهره را پوشش دهد و امکان تنظیم اتصال باقی بماند.
برای سفارش باید حداقل موارد زیر مشخص شوند:
- قطر اسمی رزوه
- گام رزوه
- متریک یا اینچی بودن
- طول رزوه هر پایه
- کلاس تلرانس در صورت الزام پروژه
رزوه بیش از حد کوتاه ممکن است امکان بستن مهره را محدود کند؛ رزوه بسیار بلند نیز همیشه مزیت محسوب نمیشود و میتواند هزینه تولید یا زمان مونتاژ را افزایش دهد.
مهره مناسب یو بولت فولادی
یو بولت گرد معمولاً با دو مهره بسته میشود. مهره باید از نظر قطر، گام، جنس، کلاس مقاومتی و پوشش با U-bolt هماهنگ باشد.
برای انتخاب متعلقات میتوانید خانواده مهرههای ششگوش صنعتی را بررسی کنید. اگر U-bolt دارای پوشش سطحی باشد، تلرانس رزوه و پوشش مهره نیز باید با آن هماهنگ شود.
در برخی اتصالها از دو مهره روی هر پایه برای Locking یا تنظیم موقعیت استفاده میشود. استفاده از این روش باید مطابق طراحی اتصال باشد و جایگزین انتخاب صحیح مهره یا روش قفلکردن اتصال نیست.
واشر در اتصال U-Bolt
در بسیاری از مجموعهها واشر تخت بین مهره و پلیت قرار میگیرد تا فشار زیر مهره روی سطح بزرگتری توزیع شود. نوع و ضخامت واشر باید با سوراخ پلیت، سطح زیر مهره و بار اتصال هماهنگ باشد.
انواع واشر صنعتی در متریالها و ابعاد مختلف قابل بررسی هستند. استفاده از واشر فنری یا قفلی باید براساس شرایط لرزش و طراحی اتصال انجام شود و نباید بهصورت پیشفرض برای تمام U-boltها تجویز شود.
یو بولت فولادی ساده یا پوششدار؟
این صفحه از نظر متریال روی مدل فولادی تمرکز دارد. فولاد کربنی بدون حفاظت مناسب در محیط مرطوب مستعد خوردگی است؛ بنابراین بسته به محل نصب ممکن است U-bolt بهصورت ساده، روغنی یا با پوشش محافظ سفارش داده شود.
برای محیط بیرونی یا پروژههای در معرض رطوبت، مدلهای گالوانیزه میتوانند مناسبتر باشند، اما آنها باید در زیردسته اختصاصی «یو بولت گالوانیزه» بررسی شوند. این تفکیک باعث میشود صفحه حاضر روی ویژگیهای خود U-bolt فولادی و انتخاب مکانیکی آن متمرکز باقی بماند.
آیا یو بولت باید کاملاً روی لوله سفت شود؟
نوع عملکرد U-bolt به طراحی ساپورت بستگی دارد. در بعضی نقاط هدف Hold کردن کامل لوله است؛ در بعضی نقاط U-bolt فقط نقش Guide دارد و باید امکان حرکت محدود ناشی از انبساط حرارتی باقی بماند.
سفت کردن بیش از حد میتواند در لولههای نازک باعث تغییر شکل موضعی شود یا به پوشش و عایق لوله آسیب بزند. بنابراین گشتاور نصب نباید فقط براساس حس اپراتور یا سایز آچار تعیین شود.
یو بولت DIN 3570 استاندارد یا ساخت سفارشی؟
اگر ابعاد پروژه با DIN 3570 تطابق داشته باشند، استفاده از U-bolt استاندارد مزیت مهمی در انتخاب و تأمین ایجاد میکند. با این حال، در بسیاری از ماشینآلات، شاسیها و ساپورتهای اختصاصی ابعاد U-bolt از روی نقشه تعیین میشوند.
در این شرایط مشخصات اصلی باید مستقیماً از Drawing یا BOM استخراج شوند و نباید نزدیکترین DIN 3570 بدون تأیید مهندسی جایگزین قطعه شود.
کنترل کیفیت یو بولت گرد فولادی
در سفارشهای صنعتی کنترل کیفیت باید هم رزوه و هم هندسه U-bolt را پوشش دهد. بسته به سطح حساسیت پروژه، موارد زیر قابل بررسی هستند:
- قطر میل خام
- سایز و گام رزوه
- کنترل رزوه با گیج
- عرض داخلی U-bolt
- ارتفاع دو پایه
- طول رزوه
- تقارن و موازی بودن ساقها
- شعاع و کیفیت خم
- متریال و گرید فولاد
- کنترل سطح از نظر ترک یا آسیب خمکاری
- خواص مکانیکی در صورت الزام
- کنترل پوشش در صورت سفارش پوششدار
برای پروژههایی که ردیابی متریال اهمیت دارد، شماره Heat، گواهی متریال یا سایر مدارک QC باید قبل از خرید در درخواست مشخص شوند.
اشتباهات رایج در خرید کرپی لوله فولادی
- سفارش فقط با عبارت «کرپی ۲ اینچ»
- اعلام نکردن OD واقعی لوله
- یکی دانستن قطر میل و سایز لوله
- عدم مشخص کردن عرض و ارتفاع U-bolt
- نادیده گرفتن طول رزوه
- انتخاب مهره با گام یا پوشش نامتناسب
- فرض اینکه هر U-bolt گرد مطابق DIN 3570 است
- استفاده از U-bolt فولادی ساده در محیط خورنده بدون بررسی
- خمکاری فولاد پرمقاومت بدون کنترل فرایند
- سفت کردن بیش از حد روی لوله یا عایق
اطلاعات لازم برای استعلام قیمت یو بولت گرد فولادی
برای اینکه استعلام قیمت بر اساس محصول واقعی انجام شود، اطلاعات زیر را تا حد امکان همراه سفارش ثبت کنید:
- استاندارد؛ مانند DIN 3570 یا نقشه اختصاصی
- سایز اسمی لوله
- قطر خارجی واقعی لوله یا OD
- قطر میل یا سایز رزوه
- گام رزوه
- عرض داخلی
- ارتفاع U-bolt
- طول رزوه دو پایه
- متریال یا گرید فولاد
- نوع سطح یا پوشش موردنیاز
- نوع مهره و واشر
- پلیت یا Saddle در صورت نیاز
- تعداد
- مدارک QC موردنیاز
- محل و زمان تحویل
خرید و استعلام یو بولت گرد فولادی از بولتیکال
قیمت یو بولت فولادی فقط براساس سایز رزوه تعیین نمیشود. قطر میل، عرض، ارتفاع، شعاع خم، طول رزوه، استاندارد، گرید فولاد، پوشش و تعداد سفارش همگی روی روش ساخت و قیمت نهایی اثر دارند.
در محصولات استاندارد میتوانید تنوع موردنظر را انتخاب و تعداد را به سبد استعلام اضافه کنید. برای ابعاد خاص، نقشه یا مشخصات کامل U-bolt را همراه سفارش ثبت کنید تا امکان تولید یا تأمین بررسی شود.
پس از بررسی فنی سفارش، قیمت و شرایط تأمین اعلام و پیشفاکتور در اختیار خریدار قرار میگیرد. مراحل ثبت درخواست در راهنمای خرید بولتیکال توضیح داده شده است.
سؤالات متداول درباره یو بولت گرد فولادی
یو بولت گرد فولادی همان کرپی لوله است؟
در بیشتر کاربردهای بازار ایران بله. کرپی لوله معمولاً به U-bolt گرد دو سر رزوهای گفته میشود که برای مهار لوله یا عضو استوانهای استفاده میشود.
DIN 3570 برای چه نوع یو بولتی است؟
DIN 3570 برای بستهای گرد فولادی مخصوص مهار لوله شناخته میشود. مدلهای مربعی و بسیاری از U-boltهای سفارشی خارج از این فرم هستند.
برای سفارش یو بولت DIN 3570 فقط سایز لوله کافی است؟
خیر. بهتر است قطر خارجی لوله، قطر رزوه، عرض، ارتفاع، طول رزوه، متریال، پوشش و تعداد نیز مشخص شوند.
تفاوت یو بولت فولادی و گالوانیزه چیست؟
فولادی جنس پایه قطعه را توصیف میکند، در حالی که گالوانیزه نوعی پوشش روی فولاد است. U-bolt فولادی میتواند ساده یا دارای پوشش محافظ باشد.
آیا کرپی آهنی همان یو بولت فولادی است؟
در زبان بازار معمولاً این دو عبارت برای محصولات مشابه استفاده میشوند، اما در سفارش فنی بهتر است به جای «آهنی»، نوع و گرید واقعی فولاد مشخص شود.
چطور سایز صحیح کرپی لوله را انتخاب کنیم؟
قطر خارجی واقعی لوله، ضخامت عایق در صورت وجود، قطر میل U-bolt، عرض داخلی، ارتفاع و طول رزوه باید با مجموعه اتصال تطبیق داده شوند.
آیا یو بولت فولادی همراه مهره عرضه میشود؟
بسته به تعریف محصول و سفارش، U-bolt میتواند همراه دو مهره، واشر یا پلیت عرضه شود. اقلام همراه بهتر است هنگام استعلام بهصورت صریح مشخص شوند.
آیا امکان ساخت یو بولت گرد فولادی طبق نقشه وجود دارد؟
بله. اگر عرض، ارتفاع، شعاع خم یا طول رزوه با ابعاد استاندارد تطابق نداشته باشد، U-bolt میتواند براساس نقشه و مشخصات پروژه ساخته شود.
برای استعلام قیمت چه اطلاعاتی مهمتر است؟
استاندارد یا نقشه، قطر لوله، قطر میل، عرض، ارتفاع، طول رزوه، گرید فولاد، پوشش، متعلقات و تعداد مهمترین اطلاعات اولیه هستند.
