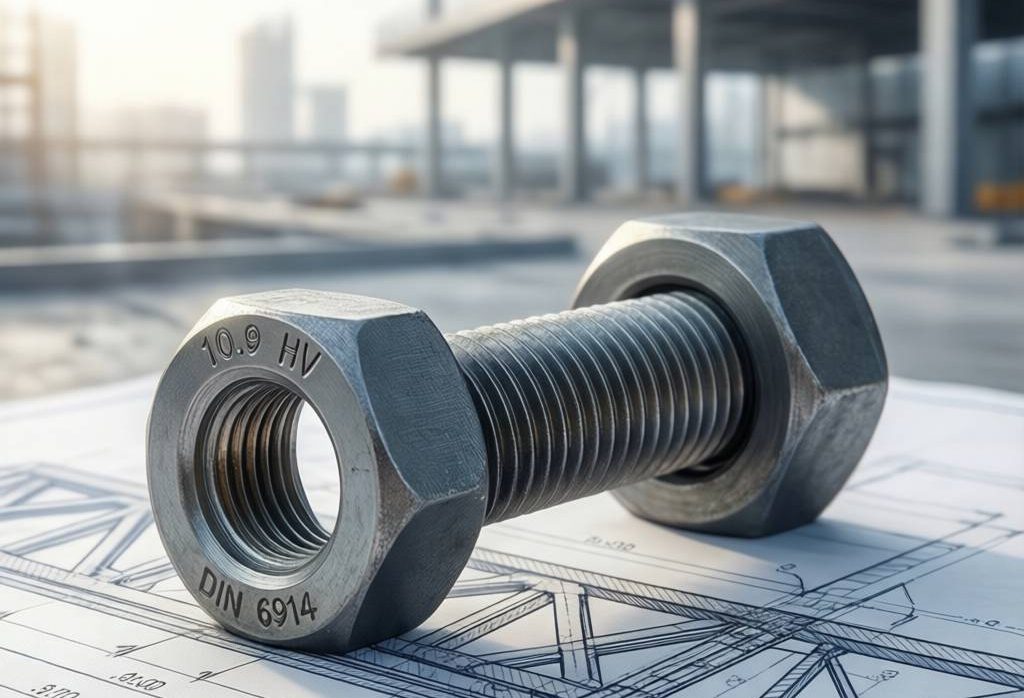

راهنمای جامع استاندارد DIN 6914: پیچهای ساختمانی سنگین (HV)
در سازههای فولادی، انتخاب پیچ فقط بر اساس قطر و کلاس مقاومتی انجام نمیشود. نوع اتصال، نیاز یا عدم نیاز به پیشتنیدگی، ابعاد گل پیچ، طول قسمت بدون رزوه، مهره، واشر، پوشش و روش نصب همگی بر عملکرد نهایی مجموعه اثر دارند.
پیچ DIN 6914 در بازار ایران با نامهایی مانند پیچ HV، پیچ سازهای گلدرشت، پیچ ساختمانی سنگین و پیچ 10.9 سازهای شناخته میشود. این پیچ برای مجموعههای پرمقاومت سازهای و اتصالاتی مطرح است که باید پیشبار مشخصی در آنها ایجاد شود.
بااینحال، DIN 6914 یک استاندارد قدیمی و منسوخشده است. استاندارد ISO 7412 نیز که گاهی بهعنوان معادل آن معرفی میشود، وضعیت withdrawn دارد. در پروژههای جدید اروپایی، مجموعه HV باید در چارچوب سری EN 14399 و بهویژه EN 14399-4 بررسی شود. بنابراین بهتر است در درخواست خرید، علاوه بر نام بازاری DIN 6914، استاندارد جاری موردنیاز پروژه نیز نوشته شود.
این مقاله تفاوت پیچ HV با پیچ ششگوش معمولی را توضیح میدهد، اجزای مجموعه را معرفی میکند و اطلاعات لازم برای خرید، بازرسی و نصب را در اختیار مهندس سازه، مسئول تدارکات، پیمانکار و واحد کنترل کیفیت قرار میدهد.
پیچ HV چیست؟
اصطلاح HV در بازار اتصالات سازهای به یک سیستم پیچ و مهره پرمقاومت برای اتصالهای پیشتنیده اشاره دارد. این سیستم از یک پیچ با گل ششگوش بزرگ، مهره هماهنگ و واشر سختکاریشده تشکیل میشود.
استاندارد EN 14399-4 الزامات مجموعههای پیچ و مهره سیستم HV را برای اتصالهای پیشبارگذاریشده تعریف میکند. محدوده معرفیشده در این استاندارد شامل رزوههای M12 تا M36 و ترکیب کلاس مقاومتی پیچ و مهره 10.9/10 است.
نکته مهم این است که HV فقط نام یک پیچ نیست. عملکرد مورد انتظار زمانی حاصل میشود که پیچ، مهره، واشر، پوشش، روانکاری و رفتار مجموعه با یکدیگر سازگار باشند. خرید جداگانه اجزایی که فقط از نظر سایز مشابه هستند، الزاماً یک مجموعه HV قابل پیشتنیدگی ایجاد نمیکند.
وضعیت DIN 6914 و استاندارد جایگزین آن
DIN 6914 برای پیچهای ششگوش پرمقاومت با عرض آچارخور بزرگ در سازههای فولادی تدوین شده بود. این سند اکنون منسوخ شده است و نباید بدون بررسی نسخه استاندارد پروژه، بهعنوان تنها مرجع خرید جدید استفاده شود.
آیا ISO 7412 هنوز معتبر است؟
ISO 7412 نیز در فهرست رسمی ISO با وضعیت Withdrawn ثبت شده است. این استاندارد قدیمی به پیچهای پرمقاومت سازهای با عرض آچارخور بزرگ و طول رزوه کوتاه مربوط بود، اما مرجع جاری سیستم HV اروپایی محسوب نمیشود.
مرجع جدید مجموعه HV چیست؟
برای پروژههای مبتنی بر استاندارد اروپایی، سری EN 14399 مرجع اصلی مجموعههای سازهای پرمقاومت قابل پیشتنیدگی است. بخش چهارم این سری، یعنی EN 14399-4، به سیستم HV و مجموعه پیچ و مهره ششگوش آن مربوط میشود.
استاندارد
موضوع
وضعیت یا کاربرد
DIN 6914
پیچ ششگوش پرمقاومت سازهای با گل بزرگ
منسوخ؛ همچنان نام رایج بازار و بعضی نقشههای قدیمی
DIN 6915
مهره پرمقاومت با عرض آچارخور بزرگ
منسوخ و جایگزینشده در چارچوب EN 14399-4
DIN 6916
واشر سازهای سختکاریشده
منسوخ و جایگزینشده با EN 14399-6
ISO 7412
پیچ سازهای پرمقاومت با رزوه کوتاه
Withdrawn
EN 14399-4
مجموعه پیچ و مهره سیستم HV
مرجع جاری اروپایی برای مجموعه HV
EN 14399-5 و EN 14399-6
واشر تخت و واشر پخدار سختکاریشده
اجزای مکمل مجموعههای سازهای پیشتنیده
DIN 6915 با DIN EN 14399-4 و DIN 6916 با DIN EN 14399-6 جایگزین شدهاند.
چرا پیچ HV را باید بهصورت یک مجموعه خرید؟
در یک اتصال پیشتنیده، فقط مقاومت کششی پیچ مهم نیست. اصطکاک رزوه، روانکاری، پوشش سطحی، سختی واشر و رفتار مهره تعیین میکنند چه مقدار از گشتاور اعمالشده به نیروی پیشبار تبدیل شود.
EN 14399-2 تأکید میکند که مجموعههای پیشتنیده نسبت به تفاوتهای تولید و روانکاری حساس هستند. به همین دلیل، اجزای مجموعه باید با مسئولیت یک تولیدکننده عرضه شوند تا عملکرد پیچ، مهره و واشر در کنار یکدیگر قابل ارزیابی باشد.
اجزای اصلی مجموعه HV
پیچ HV: پیچ ششگوش با عرض آچارخور بزرگ و کلاس مقاومتی 10.9
مهره HV: مهره هماهنگ کلاس 10 با ابعاد و رفتار رزوه مناسب مجموعه
واشر سختکاریشده: واشر تخت یا پخدار مطابق بخش مربوط از EN 14399
پوشش و روانکاری: سیستم سطحی کنترلشده برای دستیابی به رفتار اصطکاکی مشخص
بستهبندی و برچسب مجموعه: شامل اطلاعات تولیدکننده، بچ، استاندارد و روش نصب
ممکن است پیچ و مهره از نظر قطر، گام و کلاس مقاومتی با یکدیگر بسته شوند، اما اگر بهعنوان یک مجموعه برای پیشتنیدگی آزمون نشده باشند، نباید عملکرد HV برای آنها فرض شود.
مشخصات هندسی پیچ DIN 6914 و HV
بارزترین تفاوت ظاهری پیچ DIN 6914 با پیچ ششگوش عمومی، بزرگتر بودن عرض آچارخور و ابعاد سر است. این هندسه برای مجموعههای سازهای سنگین طراحی شده و به استفاده از ابزار، مهره و واشر متناسب نیاز دارد.
بخش بدون رزوه یا Grip نیز در انتخاب طول پیچ اهمیت زیادی دارد. طراح باید بررسی کند صفحات اتصال در چه محدودهای از ساقه قرار میگیرند و چه تعداد رزوه پس از بستن مهره بیرون باقی میماند.
جدول شناسایی اولیه ابعاد رایج
سایز اسمی
گام رزوه درشت
عرض آچارخور رایج در DIN 6914
ارتفاع اسمی تقریبی سر
M12
1.75 mm
22 mm
8 mm
M16
2 mm
27 mm
10 mm
M20
2.5 mm
32 mm
13 mm
M22
2.5 mm
36 mm
14 mm
M24
3 mm
41 mm
15 mm
M27
3 mm
46 mm
17 mm
M30
3.5 mm
50 mm
19 mm
M36
4 mm
60 mm
23 mm
جدول بالا برای شناسایی اولیه محصول و مقایسه با پیچ معمولی مناسب است. طول رزوه، طول ساقه، تلرانسها و ابعاد نهایی باید از نسخه استاندارد مورد قبول پروژه، نقشه سازه یا دیتاشیت تولیدکننده استخراج شوند.
تفاوت پیچ DIN 6914 با DIN 931 و ISO 4014
پیچ DIN 931 یا ISO 4014 یک پیچ ششگوش نیمرزوه عمومی است. این خانواده میتواند در کلاس 10.9 تولید شود، اما کلاس مقاومتی مشترک باعث نمیشود محصول به یک مجموعه HV تبدیل شود.
معیار
DIN 6914 / سیستم HV
DIN 931 یا ISO 4014 کلاس 10.9
هدف اصلی
مجموعه سازهای پرمقاومت مناسب پیشتنیدگی
پیچ ششگوش نیمرزوه برای کاربردهای عمومی و صنعتی
ابعاد سر
سری بزرگ با عرض آچارخور بیشتر
ابعاد ششگوش معمولی
نوع خرید
بهصورت مجموعه پیچ، مهره، واشر و سطح کنترلشده
امکان خرید قطعات بهصورت مستقل
کلاس رایج
10.9/10 در EN 14399-4
امکان تولید در کلاسهای مختلف از جمله 10.9
کنترل عملکرد
نیازمند بررسی قابلیت پیشتنیدگی مجموعه
خواص پیچ و مهره معمولاً جداگانه کنترل میشود
جایگزینی مستقیم
مجاز نیست، مگر با بازبینی و تأیید طراح یا مشاور پروژه
بنابراین عبارت «پیچ ششگوش 10.9» برای خرید HV کافی نیست. شماره استاندارد، سیستم مجموعه، مهره، واشر، پوشش و الزامات پیشتنیدگی باید کامل اعلام شوند.
تفاوت اتصال پیشتنیده با اتصال غیرپیشتنیده
در اتصال غیرپیشتنیده، پیچ و مهره برای کنار هم نگه داشتن اجزا بسته میشوند، اما ایجاد پیشبار کنترلشده در سطح مجموعه الزام اصلی نیست. EN 15048 یکی از استانداردهای اروپایی مربوط به مجموعههای سازهای غیرپیشتنیده است.
در اتصال پیشتنیده، نیروی مشخصی در پیچ ایجاد میشود تا صفحات اتصال با نیروی گیره کافی روی یکدیگر فشرده شوند. این پیشبار میتواند برای کنترل لغزش، افزایش پایداری اتصال یا تأمین رفتار طراحیشده سازه ضروری باشد.
EN 14399-1 مجموعههای پرمقاومت قابل پیشتنیدگی را برای سازههای فلزی پوشش میدهد؛ در مقابل، EN 15048 به مجموعههای سازهای غیرپیشتنیده مربوط است.
آیا تمام اتصالات HV اصطکاکی هستند؟
خیر. استفاده از یک مجموعه قابل پیشتنیدگی بهتنهایی نوع مقاومت اتصال را تعیین نمیکند. طراح سازه باید مشخص کند اتصال در برابر لغزش، برش، کشش یا ترکیبی از آنها چگونه طراحی شده است.
آمادهسازی سطح ورق، ضریب اصطکاک، وضعیت رنگ یا پوشش و روش نصب نیز بر عملکرد اتصال مقاوم در برابر لغزش اثر دارند. در نتیجه، خرید پیچ HV بدون اجرای درست سطوح تماس، الزام طراحی را کامل نمیکند.
رفتار سیستم HV و تفاوت آن با HR
سری EN 14399 دو راهکار شناختهشده HV و HR را برای ایجاد مجموعههای قابل پیشتنیدگی ارائه میکند. هر دو سیستم کاربرد صنعتی معتبر دارند، اما مکانیزم دستیابی به شکلپذیری آنها یکسان نیست.
در سیستم HV، شکلپذیری مجموعه عمدتاً از تغییر شکل پلاستیک رزوههای درگیر پیچ و مهره حاصل میشود. در سیستم HR، نقش اصلی را کشیدگی پلاستیک پیچ بر عهده دارد. همین تفاوت یکی از دلایلی است که اجزای دو سیستم نباید با یکدیگر مخلوط شوند.
مهره و واشر مناسب پیچ HV
مهره معمولی DIN 934 یا ISO 4032 نباید بدون بررسی استاندارد بهجای مهره مجموعه HV استفاده شود. مهره باید کلاس، ابعاد، مارکینگ و رفتار رزوه مناسب سیستم را داشته باشد.
مهره DIN 6915 و EN 14399-4
DIN 6915 استاندارد قدیمی مهرههای ششگوش پرمقاومت با عرض آچارخور بزرگ بود. این استاندارد منسوخ شده و مجموعه جدید پیچ و مهره HV در EN 14399-4 تعریف میشود.
واشر DIN 6916 و EN 14399-6
واشرهای پخدار سختکاریشده در EN 14399-6 برای مجموعههای سازهای پرمقاومت با سایز M12 تا M36 تعریف شدهاند. واشر باید از سمت صحیح نصب شود و پخ آن با شعاع زیر سر یا مهره هماهنگ باشد.
EN 14399-5 نیز واشرهای تخت سختکاریشده را پوشش میدهد. نوع، تعداد و محل قرارگیری واشر باید طبق نقشه، استاندارد مجموعه و دستورالعمل نصب مشخص شود.
برای مشاهده خانوادههای مرتبط در فروشگاه، صفحات مهرههای ششگوش صنعتی و واشرهای صنعتی بولتیکال را بررسی کنید. هنگام استعلام HV، نوع سازهای و استاندارد دقیق مهره و واشر را در توضیحات درخواست بنویسید.
متریال و کلاس مقاومتی پیچ HV
سیستم HV در EN 14399-4 با ترکیب کلاس پیچ 10.9 و مهره کلاس 10 معرفی میشود. دستیابی به این خواص معمولاً به فولاد مناسب، عملیات حرارتی کنترلشده و کنترل دقیق فرآیند تولید نیاز دارد.
عدد 10.9 فقط یکی از مشخصات محصول است. وجود این مارک روی پیچ، بدون انطباق ابعادی، مهره مناسب، واشر سختکاریشده و آزمون قابلیت پیشتنیدگی، مجموعه را به HV تبدیل نمیکند.
برای آشنایی دقیقتر با مفهوم 10.9، مقاله کلاس مقاومتی پیچ و مهره چیست؟ تفاوت کلاسهای 8.8، 10.9 و 12.9 را توضیح میدهد.
انتخاب پوشش برای پیچ HV
پوشش پیچ HV فقط برای جلوگیری از زنگزدگی نیست. نوع پوشش روی اصطکاک رزوه، اصطکاک زیر مهره و رابطه میان گشتاور و پیشبار اثر میگذارد. به همین دلیل نمیتوان پوشش یک مجموعه تأییدشده را بدون بازبینی روش نصب تغییر داد.
گالوانیزه گرم
ISO 10684 الزامات پوشش گالوانیزه گرم روی اتصالدهندههای فولادی رزوهدرشت را تا کلاس 10.9 برای پیچها و تا کلاس 12 برای مهرهها پوشش میدهد. ضخامت روی باید در طراحی تلرانس رزوه، مهره و رفتار مونتاژ در نظر گرفته شود.
گالوانیزه کردن جداگانه پیچ و استفاده از مهره معمولی میتواند باعث گیر کردن رزوه یا تغییر رفتار سفتکاری شود. مجموعه گالوانیزه باید با رزوه، روانکاری و مهره هماهنگ عرضه شود.
زینکفلیک و داکرومات
ISO 10683 پوششهای غیرالکترولیتی زینکفلیک را برای اتصالدهندههای فولادی تعریف میکند. این خانواده پوشش بهویژه برای پیچهای پرمقاومت استفاده میشود تا خطر ورود هیدروژن داخلی در فرآیند پوشش کاهش یابد. بااینحال، نام تجاری پوشش بهتنهایی تضمینکننده عملکرد نیست و سیستم کامل باید با الزامات پروژه تطابق داشته باشد.
مقاله پوشش داکرومات چیست؟ تفاوت این پوشش با گالوانیزه را از دید کاربرد صنعتی بررسی میکند.
آیا برای پیچ HV جدول گشتاور ثابت وجود دارد؟
یک جدول عمومی گشتاور را نمیتوان برای تمام پیچهای HV، پوششها و پارتهای تولیدی بهصورت ایمن استفاده کرد. ضریب اصطکاک رزوه، روانکاری، پوشش، وضعیت سطوح، ابزار و روش نصب روی مقدار گشتاور لازم اثر دارند.
آزمونهای Torque/Clamp Force برای بررسی رابطه گشتاور و نیروی گیره به کار میروند. ISO 16047 شرایط انجام این نوع آزمون را برای اتصالدهندههای رزوهای مشخص میکند.
روش نصب را چه مرجعی تعیین میکند؟
روش نصب باید از نقشه، مشخصات سازه، اطلاعات سازنده مجموعه و استاندارد اجرایی پروژه استخراج شود. EN 14399-2 قابلیت مجموعه برای پیشتنیدگی را بررسی میکند و برای روشهای سفتکاری به EN 1090-2 ارجاع میدهد.
بسته به سیستم پروژه ممکن است روش گشتاور، روش ترکیبی، تجهیزات کنترل کشش مستقیم یا راهکارهای کالیبرهشده مطرح باشند. انتخاب روش نباید توسط اپراتور و صرفاً بر اساس تجربه شخصی تغییر کند.
مراحل صحیح نصب پیچ HV در کارگاه
1. کنترل مجموعه پیش از نصب
شماره استاندارد و سیستم HV بررسی شود.
سایز پیچ، طول و Grip با نقشه تطابق داشته باشد.
پیچ، مهره و واشر از یک مجموعه قابل ردیابی باشند.
پوشش و روانکاری با بستهبندی و مدارک همخوانی داشته باشد.
رزوهها زنگزده، ضربهخورده یا آلوده نباشند.
2. آمادهسازی سطوح اتصال
پلیتها باید در موقعیت صحیح قرار بگیرند و سطوح تماس مطابق الزامات اتصال آماده شوند. وجود پلیسه، فاصله غیرمجاز، رنگ نامناسب یا آلودگی میتواند بر نشستن مجموعه و رفتار اتصال اثر بگذارد.
3. سفتکاری اولیه
پیش از اعمال پیشتنیدگی نهایی، اجزای اتصال باید بهصورت یکنواخت در تماس قرار گیرند. ترتیب سفتکاری باید از ناحیه سختتر اتصال به سمت لبهها و مطابق دستورالعمل اجرایی انجام شود.
4. اعمال پیشتنیدگی نهایی
ابزار کالیبرهشده و روش تأییدشده پروژه باید استفاده شود. مقدار گشتاور یا زاویه نباید از یک جدول نامرتبط یا تجربه پروژهای دیگر کپی شود.
5. ثبت و بازرسی
شماره اتصال، تاریخ نصب، ابزار، اپراتور، بچ مجموعه و نتیجه کنترل باید ثبت شود. این اطلاعات در پروژههای حساس، امکان ردیابی و بررسی مغایرت را فراهم میکند.
کنترل کیفیت پیچهای DIN 6914 و EN 14399-4
کنترل کیفیت مجموعه HV فقط با اندازهگیری قطر و سختی پیچ کامل نمیشود. مجموعه باید از نظر خواص اجزا و قابلیت دستیابی به پیشتنیدگی مورد انتظار بررسی شود.
کنترل یا مدرک
هدف
نکته خرید
بازرسی ابعادی
کنترل سایز، طول، عرض آچارخور، رزوه و Grip
نسخه استاندارد و نقشه مرجع مشخص شود.
مارکینگ
شناسایی سیستم، کلاس و سازنده
مارکینگ باید با بستهبندی و مدارک تطبیق داشته باشد.
آزمون خواص مکانیکی
کنترل استحکام، بار اثباتی و سختی
نتایج باید به بچ تحویلی مربوط باشند.
آزمون قابلیت پیشتنیدگی
بررسی عملکرد مجموعه هنگام نصب
برای EN 14399 اهمیت اساسی دارد.
کنترل پوشش
ضخامت، یکنواختی و رفتار سطحی
پوشش باید جزئی از مشخصات مجموعه باشد.
گواهی متریال و ردیابی
ارتباط محصول با ذوب یا بچ تولید
گواهی عمومی بدون ارتباط با محموله کافی نیست.
بازرسی بستهبندی
جلوگیری از مخلوط شدن اجزای پارتها
پیچ، مهره و واشر مجموعه جدا نشوند.
نوع آزمون، تعداد نمونه و معیار پذیرش باید از استاندارد، ITP، مشخصات فنی یا درخواست واحد QC استخراج شود. الزام تست ضربه، آزمون غیرمخرب یا آزمونهای تکمیلی برای همه پروژهها یکسان نیست.
اشتباهات فنی مقاله قدیمی و برداشتهای رایج بازار
چند برداشت رایج درباره پیچ HV باید اصلاح شوند تا خرید و اجرا بر اساس ادعاهای سادهشده انجام نشود.
DIN 6914 و ISO 7412 استانداردهای جاری نیستند: در پروژه جدید باید مرجع فعلی مانند EN 14399-4 کنترل شود.
هر پیچ 10.9 یک پیچ HV نیست: استاندارد، هندسه، مهره، واشر و قابلیت پیشتنیدگی مجموعه اهمیت دارند.
HV تنها پیچ قابل استفاده در اتصال اصطکاکی نیست: سیستمهای دیگری مانند HR نیز برای مجموعههای پیشتنیده وجود دارند.
استفاده از HV تعداد پیچها را خودکار کاهش نمیدهد: تعداد و آرایش پیچ فقط با محاسبات سازه تعیین میشود.
HV بهتنهایی مقاومت لرزهای سازه را تضمین نمیکند: جزئیات اتصال، طراحی، سطح تماس و اجرای صحیح تعیینکنندهاند.
جدول گشتاور ثابت برای همه مجموعهها معتبر نیست: پوشش، روانکاری و ضریب اصطکاک باید لحاظ شوند.
پیچ و مهره نباید از پارتهای نامرتبط مخلوط شوند: عملکرد پیشتنیدگی به مجموعه کامل وابسته است.
کاربرد پیچ HV در سازههای فولادی
مجموعههای HV در اتصالهایی استفاده میشوند که نقشه و محاسبات، پیچ پرمقاومت قابل پیشتنیدگی را الزام کرده باشند. کاربرد نهایی به سیستم سازه و جزئیات طراحی وابسته است.
اتصالات تیر به ستون در سازههای فولادی
وصله تیر، ستون و ورقهای تقویتی
پلهای فلزی و سازههای تحت بار تکراری
سولههای صنعتی با دهانه و بارگذاری سنگین
سازههای نیروگاهی و پلتفرمهای صنعتی
برجها، دکلها و سازههای مرتفع
اتصالات جرثقیل و تجهیزات سازهای سنگین
استفاده از پیچ HV در هرکدام از این کاربردها باید در نقشه، دفترچه محاسبات یا مشخصات فنی پروژه تصریح شده باشد. نام صنعت بهتنهایی مبنای انتخاب پیچ نیست.
مثال پروژهای؛ تهیه پک HV برای سوله صنعتی
فرض کنید در نقشه یک سوله، مجموعه HV سایز M20 و M24 برای اتصال فلنجی تیر و ستون مشخص شده است. ارسال درخواست «پیچ 10.9 برای سوله» اطلاعات کافی برای تأمین ارائه نمیکند.
یک درخواست دقیقتر میتواند شامل موارد زیر باشد:
مجموعه پیچ و مهره پیشتنیده سیستم HV مطابق EN 14399-4
سایزهای M20 و M24 با طولهای استخراجشده از نقشه
کلاس پیچ و مهره 10.9/10
واشر مناسب مطابق EN 14399-6 یا استاندارد درجشده در نقشه
برای شروع استعلام میتوانید وارد صفحه پیچهای ششگوش صنعتی بولتیکال شوید و خانواده محصول موردنیاز را بررسی کنید. در درخواست مربوط به پیچ HV، شماره EN 14399-4 یا DIN 6914، سایز، طول، پوشش، تعداد و الزام مجموعه کامل را در توضیحات ثبت کنید.
مهره و واشر موردنیاز را نیز از صفحات مهره ششگوش و واشرهای صنعتی انتخاب کنید یا در همان درخواست، تأمین پک کامل پیچ، مهره و واشر HV را بخواهید.
پس از افزودن اقلام به سبد خرید و ارسال درخواست، کارشناسان بولتیکال استاندارد، سایزها، پوشش، مدارک QC، قابلیت تأمین مجموعه و زمان تحویل را بررسی میکنند. سپس پیشفاکتور متناسب با لیست پروژه برای شما ارسال میشود.
برای استعلام پیچ HV، فقط عبارت «پیچ 10.9 سوله» را ارسال نکنید. استاندارد EN 14399-4 یا DIN 6914، سایز، طول، پوشش، تعداد، مهره، واشر و مدارک QC را در بولتیکال ثبت کنید تا مجموعه مناسب پروژه بررسی و پیشفاکتور صادر شود.
سؤالات متداول درباره پیچ DIN 6914 و HV
آیا DIN 6914 هنوز معتبر است؟
DIN 6914 منسوخ شده است، اما نام آن هنوز در بازار و نقشههای قدیمی استفاده میشود. برای پروژه جدید باید استاندارد جاری مورد تأیید طراح، مانند EN 14399-4، بررسی شود.
آیا ISO 7412 معادل فعلی DIN 6914 است؟
ISO 7412 یک استاندارد قدیمی برای پیچهای سازهای پرمقاومت با رزوه کوتاه بود و اکنون وضعیت Withdrawn دارد. بنابراین نباید بهعنوان مرجع جاری پروژه معرفی شود.
آیا پیچ DIN 931 گرید 10.9 جای پیچ HV را میگیرد؟
خیر، نه بهصورت مستقیم. کلاس مقاومتی مشابه فقط یکی از مشخصات است. هندسه، مهره، واشر، پوشش، مارکینگ و عملکرد مجموعه برای پیشتنیدگی نیز باید منطبق باشند.
آیا میتوان پیچ، مهره و واشر HV را جداگانه خرید؟
برای اتصال پیشتنیده، اجزا باید بهعنوان یک مجموعه سازگار و قابل ردیابی تأمین شوند. مخلوط کردن قطعات تولیدکنندگان یا بچهای نامرتبط میتواند رفتار پیشتنیدگی را تغییر دهد.
کلاس مقاومتی پیچ HV چیست؟
سیستم HV مطابق EN 14399-4 با ترکیب کلاس پیچ 10.9 و مهره کلاس 10 تعریف میشود. وجود عدد 10.9 بهتنهایی برای اثبات HV بودن کافی نیست.
برای پیچ HV گالوانیزه بهتر است یا زینکفلیک؟
انتخاب به محیط، مشخصات پروژه، روش نصب و تأیید مجموعه بستگی دارد. هر دو پوشش میتوانند کاربرد داشته باشند، اما رفتار اصطکاکی و سازگاری پیچ و مهره باید بررسی شود.
گشتاور پیچ HV چقدر است؟
یک عدد ثابت برای همه مجموعهها وجود ندارد. سایز، پوشش، روانکاری، ضریب اصطکاک، بچ تولید، روش نصب و مشخصات سازنده بر مقدار گشتاور اثر دارند.
چه مدارکی برای خرید پیچ HV لازم است؟
بسته به پروژه ممکن است گواهی متریال، نتایج خواص مکانیکی، گزارش قابلیت پیشتنیدگی، مدارک پوشش، مارکینگ و ردیابی بچ درخواست شوند. فهرست دقیق باید در RFQ نوشته شود.
جمعبندی؛ پیچ HV را بهعنوان یک سیستم اتصال بخرید
DIN 6914 نام قدیمی و شناختهشده پیچهای سازهای پرمقاومت با گل بزرگ است، اما این استاندارد و ISO 7412 اکنون منسوخ شدهاند. برای سیستم HV در پروژههای جدید اروپایی، مجموعه استانداردهای EN 14399 و بهویژه EN 14399-4 اهمیت دارد.
پیچ HV فقط یک پیچ ششگوش 10.9 نیست. مهره کلاس مناسب، واشر سختکاریشده، پوشش، روانکاری، قابلیت پیشتنیدگی، بستهبندی و ردیابی اجزای اصلی عملکرد مجموعه هستند.
برای خرید پروژهای، لیست سایز و طول را از نقشه استخراج کنید، استاندارد، سیستم، پوشش و مدارک را مشخص کنید و پک کامل را در بولتیکال ثبت کنید. کارشناسان بولتیکال درخواست را بررسی میکنند و پس از تطبیق مشخصات فنی، پیشفاکتور برای شما ارسال میشود.
