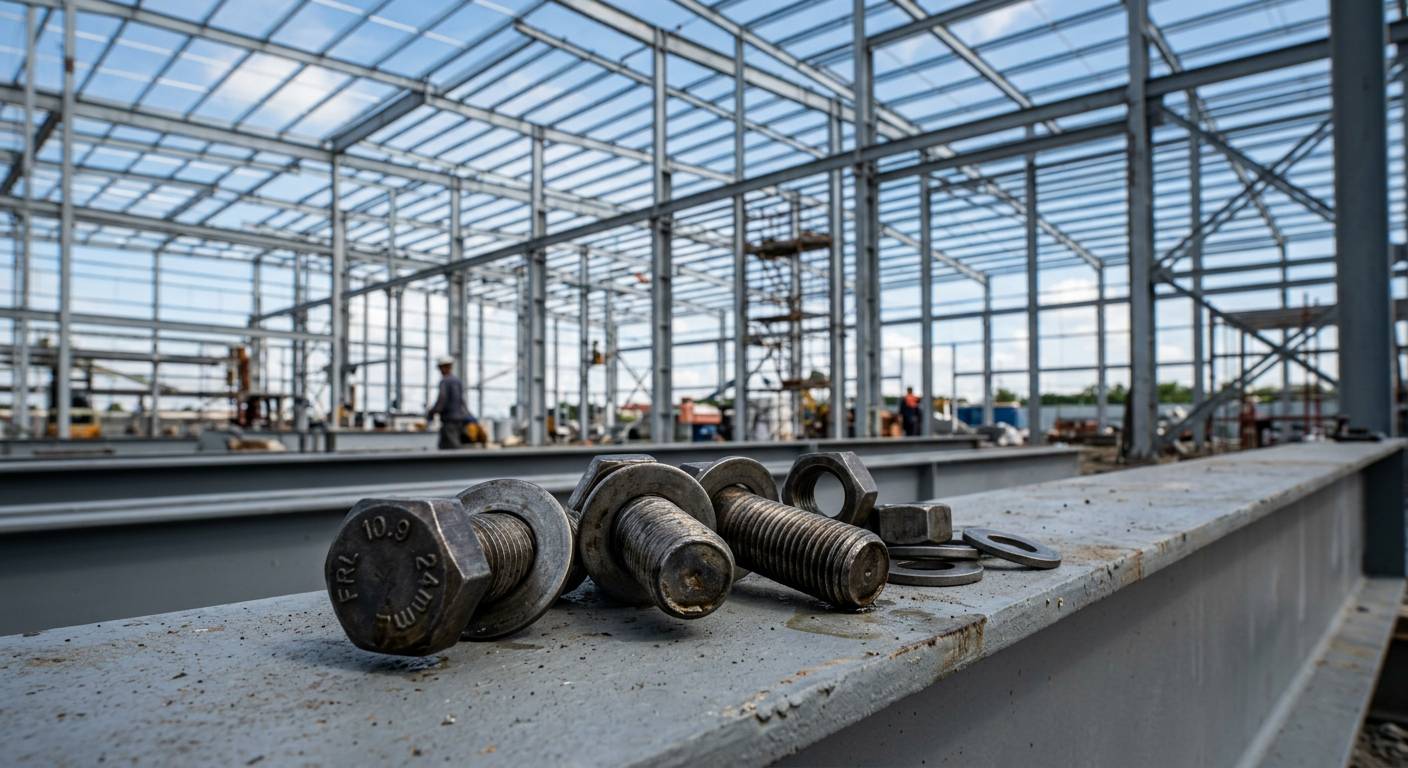

راهنمای جامع انتخاب و خرید پیچ و مهره سوله سازی

۱. چرا انتخاب پیچ در سوله سازی حیاتی است؟

در سوله‌های پیچ و مهره‌ای، اتصالات وظیفه انتقال نیرو از تیر به ستون و از ستون به فونداسیون را بر عهده دارند. یک انتخاب اشتباه در گرید پیچ یا استاندارد ابعادی، می‌تواند منجر به شکست ترد یا برش پیچ تحت بارهای ناگهانی شود. استفاده از پیچ‌های با کیفیت، علاوه بر افزایش امنیت، سرعت مونتاژ سازه را در محل پروژه به شدت بالا می‌برد.

۲. استانداردهای ابعادی پیچ‌های سوله سازی

در نقشه‌های مهندسی سوله، معمولاً دو استاندارد آلمانی (DIN) بیشترین سهم را دارند:

الف) استاندارد DIN 6914 (پیچ‌های ساختمانی یا Structural Bolts)

این استاندارد که با نام تخصصی پیچ‌های HV نیز شناخته می‌شود، گلِ بزرگی دارد. آچارخور این پیچ‌ها پهن‌تر است که باعث می‌شود سطح اتکای بیشتری روی ورق اتصال (Gusset Plate) ایجاد شود. این ویژگی مانع از لهیدگی ورق تحت بارهای سنگین می‌شود.

ب) استاندارد DIN 931 (نیم‌دنده)

بسیاری از سازندگان سوله از پیچ‌های DIN 931 استفاده می‌کنند. دلیل علمی این انتخاب، وجود ساقه بدون رزوه (Shank) در بدنه پیچ است. زمانی که دو ورق تحت بار برشی (قیچی‌کننده) قرار می‌گیرند، اگر ساقه پیچ در محل اتصال باشد، مقاومت بسیار بیشتری نسبت به رزوه‌ها از خود نشان می‌دهد.

۳. گریدهای مقاومتی؛ تفاوت پیچ ۸.۸ و ۱۰.۹ در سوله

متریال پیچ سوله باید از نوع فولاد آلیاژی باشد. دو کلاس مقاومتی پرکاربرد عبارتند از:

• گرید ۸.۸ (پیچ خشکه): این پیچ‌ها از فولاد کربن متوسط تولید شده و تحت عملیات حرارتی قرار می‌گیرند. در سوله‌هایی با دهانه متوسط و کاربری انبار، گرید ۸.۸ انتخاب اقتصادی و استانداردی است.
• گرید ۱۰.۹ (استحکام بالا): این گرید دارای استحکام کششی حدود ۱۰۰۰ مگاپاسکال است. در سوله‌های صنعتی که دارای جرثقیل سقفی هستند یا در مناطقی با بادهای شدید احداث می‌شوند، استفاده از گرید ۱۰.۹ اجباری است تا ارتعاشات باعث تسلیم پیچ نشود.

نکته سئویی: همیشه توجه داشته باشید که گرید مهره باید با گرید پیچ همخوانی داشته باشد (مثلاً مهره کلاس ۱۰ برای پیچ ۱۰.۹).

۴. انکر بولت (Anchor Bolt)؛ ریشه پایدار سوله در زمین

اتصال ستون‌های فلزی به فونداسیون بتنی، حساس‌ترین نقطه سازه است. در سوله سازی، از انکر بولت‌ها برای مهار نیروهای کششی و برشی وارده از ستون به پی استفاده می‌شود. این بولت‌ها معمولاً از میلگردهای صنعتی با گریدها و قطرهای بالا (M24 تا M48) ساخته می‌شوند.

انواع مدل‌های رایج انکر بولت سوله:

• مدل L-Type (ال‌بولت): انتهای این بولت به شکل حرف L خم شده تا در بتن قلاب شود.
• مدل J-Type: مشابه مدل قبلی با خمی دایره‌ای‌تر برای گیرایی بیشتر.
• بولت‌های صفحه‌دار (Plate Bolts): در انتهای این بولت‌ها یک واشر پهن یا صفحه فلزی جوش داده شده که مقاومت خروجی (Pull-out) فوق‌العاده‌ای در بتن ایجاد می‌کند.

نکته اجرایی: تراز بودن و شاقول بودن انکر بولت‌ها هنگام بتن‌ریزی با استفاده از شابلون‌های مخصوص، تعیین‌کننده دقت نهایی کل سازه سوله خواهد بود.

۵. پیچ‌های لاپه یا پرلین (Purlin Bolts)

سقف سوله‌ها معمولاً با استفاده از پروفیل‌های Z یا C (به نام لاپه یا پرلین) پوشانده می‌شود. این قطعات به دلیل ضخامت کمتر نسبت به تیرهای اصلی، نیاز به پیچ‌های متفاوتی دارند.

در این بخش معمولاً از استاندارد DIN 933 (تمام‌دنده) استفاده می‌شود. چرا که ضخامت ورق‌های لاپه کم است و پیچ باید در تمام طول خود رزوه داشته باشد تا مهره به خوبی روی ورق سفت شود. گرید معمول برای این پیچ‌ها ۸.۸ است، اما در برخی سازه‌های سبک از گرید ۵.۶ نیز استفاده می‌شود.

۶. مبانی محاسبات تعداد پیچ در اتصالات سوله

مهندسان محاسب برای تعیین تعداد و سایز پیچ‌های هر اتصال (مثلاً اتصال رفتر به ستون)، از دو متد اصلی استفاده می‌کنند:

الف) اتصال اصطکاکی (Friction Type)

در این متد، پیچ‌ها به قدری سفت می‌شوند که نیروی اصطکاک بین دو ورق، مانع از لغزش آن‌ها شود. در این نوع اتصال، استفاده از پیچ‌های HV (استاندارد DIN 6914) و واشرهای سخت‌کاری شده الزامی است. گشتاور (تورک) اعمالی در این حالت بسیار بالاست.

ب) اتصال اتکایی (Bearing Type)

در این روش، بدنه پیچ مستقیماً با لبه سوراخ ورق درگیر شده و نیرو را منتقل می‌کند. در اینجا مقاومت برشی بدنه پیچ (Shank) اهمیت پیدا می‌کند، لذا استفاده از پیچ‌های نیم‌دنده (DIN 931) ارجحیت دارد.

۷. فرایند تولید و استانداردهای کیفی در ایران

تولید پیچ سوله در ایران باید مطابق با الزامات مرکز تحقیقات راه، مسکن و شهرسازی باشد. مراحل تولید شامل موارد زیر است:

1. کشش مفتول: تبدیل میلگرد به سایز دقیق مورد نظر.
2. فورج گرم/سرد: شکل‌دهی به گل پیچ (سایزهای بزرگ سوله معمولاً فورج گرم می‌شوند).
3. رزوه‌زنی: ایجاد رزوه‌های دقیق با ماشین‌آلات CNC یا رولینگ.
4. عملیات حرارتی (Heat Treatment): حیاتی‌ترین مرحله برای رسیدن به گرید ۱۰.۹ یا ۸.۸ که شامل کوئنچ و تمپرینگ در کوره است.

توصیه بازرگانی: هنگام خرید، حتماً “تست ریپورت” مربوط به مرحله عملیات حرارتی را از فروشنده بخواهید، زیرا پیچ سوله بدون عملیات حرارتی درست، مانند یک قطعه پلاستیکی در برابر بارها عمل می‌کند!

۸. سیستم‌های پوشش‌دهی ضد خوردگی در پیچ سوله

سوله‌ها معمولاً در محیط‌های صنعتی یا مناطقی با رطوبت بالا (مثل بنادر یا مناطق شمال و جنوب ایران) احداث می‌شوند. فولاد خام به سرعت اکسید می‌شود، بنابراین انتخاب پوشش (Coating) مناسب برای پیچ‌های سوله یک الزام مهندسی است.

۱. گالوانیزه گرم (Hot-Dip Galvanized)

بهترین و رایج‌ترین روش برای پیچ‌های سوله است. در این فرآیند، پیچ‌ها در حمام روی مذاب غوطه‌ور می‌شوند. ضخامت لایه روی در این روش بین ۵۰ تا ۸۰ میکرون است که می‌تواند دهه‌ها از پیچ در برابر زنگ‌زدگی محافظت کند.

هشدار فنی: به دلیل ضخامت بالای لایه گالوانیزه گرم، مهره‌ها باید “اورسایز” (Oversize) رزوه‌زنی شوند تا روی پیچ بسته شوند.

۲. پوشش داکرومات (Dacromet/Geomet)

این پوشش نوین بر پایه آب و روی-آلومینیوم است. مزیت اصلی آن در سوله سازی، عدم ایجاد تردی هیدروژنی در پیچ‌های گرید ۱۰.۹ است. همچنین ضخامت کمی دارد (حدود ۱۰ تا ۱۵ میکرون) اما مقاومتی معادل گالوانیزه گرم در برابر تست سالت اسپری (Salt Spray Test) نشان می‌دهد.

۳. گالوانیزه سرد (Zinc Plating)

براق و زیباست اما لایه روی بسیار نازک است. استفاده از پیچ گالوانیزه سرد در اسکلت اصلی سوله به هیچ وجه توصیه نمی‌شود و فقط برای قطعات داخلی و تزئینی کاربرد دارد.

۹. نقش حیاتی واشرها در اتصالات سازه‌ای سوله

پیچ سوله هرگز به تنهایی استفاده نمی‌شود. طبق استانداردهایی مثل DIN 6916 (واشر مخصوص پیچ‌های HV)، واشرها نقش‌های کلیدی زیر را ایفا می‌کنند:

• توزیع بار: جلوگیری از تمرکز تنش در لبه‌های سوراخ ورق.
• جلوگیری از شل شدن: در سوله‌هایی که لرزش دارند (مانند سوله‌های سنگبری یا تراشکاری)، استفاده از واشرهای فنری یا واشرهای تخت سخت‌کاری شده الزامی است.
• حفظ پیش‌تنیدگی: در اتصالات اصطکاکی، واشر مانع از آسیب به سطح ورق هنگام سفت کردن با گشتاور بالا می‌شود.

نکته: واشرهای استفاده شده در سوله سازی حتماً باید از نظر سختی و گرید با پیچ مطابقت داشته باشند. استفاده از واشر آهنی معمولی زیر پیچ ۱۰.۹ یک غلط فاحش مهندسی است.

۱۰. روش‌های سفت کردن پیچ‌ها در محل نصب سوله

نصب پیچ و مهره در ارتفاع و روی اسکلت سوله چالش‌های خاص خود را دارد. سه روش اصلی برای اطمینان از سفت شدن صحیح وجود دارد:

الف) روش چرخش مهره (Turn-of-Nut Method)

در این روش، مهره ابتدا تا حد تماس سفت می‌شود و سپس بر اساس جدول مهندسی، به میزان مشخصی (مثلاً نیم دور یا یک‌سوم دور) با آچار بادی یا دستی چرخانده می‌شود تا به کشش مطلوب برسد.

ب) استفاده از آچار ترکمتر (Torque Wrench)

دقیق‌ترین روش است که در آن آچار روی عدد مشخصی (بر حسب نیوتن‌متر) تنظیم می‌شود. به محض رسیدن پیچ به آن مقاومت، آچار خلاص می‌شود. این روش برای سوله‌های با حساسیت بالا (مثل نیروگاه‌ها) الزامی است.

ج) واشرهای نشان‌دهنده مستقیم تنش (DTI Washers)

این واشرها دارای برجستگی‌های کوچکی هستند. وقتی پیچ به اندازه کافی سفت شود، این برجستگی‌ها صاف می‌شوند و ناظر پروژه می‌تواند با یک فیلر ساده، صحت نصب را تایید کند.

۱۱. اشتباهات رایج در تامین پیچ سوله

بسیاری از ضررهای مالی در پروژه‌های سوله سازی ناشی از این موارد است:

1. استفاده از پیچ‌های تمام‌دنده به جای نیم‌دنده در اتصالات برشی: که منجر به بریدن پیچ می‌شود.
2. خرید پیچ بدون علامت اختصاری تولیدکننده: که پیگیری کیفیت را غیرممکن می‌کند.
3. عدم توجه به گام رزوه: در برخی پروژه‌ها به اشتباه پیچ‌های رزوه ریز (Fine) تامین می‌شود که با مهره‌های موجود در بازار همخوانی ندارند.

۱۲. تست‌های آزمایشگاهی؛ عبور از فیلتر امنیت

در پروژه‌های سوله سازی، ناظران نظام مهندسی بدون برگه تاییدیه آزمایشگاه (Certified Test Report)، اجازه بهره‌برداری از سازه را نمی‌دهند. پیچ‌های سوله باید از آزمون‌های سخت‌گیرانه زیر سربلند بیرون بیایند:

۱. تست کشش (Tensile Test)

در این تست، پیچ تا مرحله شکست کشیده می‌شود. هدف این است که اطمینان حاصل شود پیچ در برابر بارهای ناگهانی (مثل زلزله) قبل از رسیدن به نقطه بحرانی، تغییر شکل پلاستیک مناسبی دارد و ناگهان نمی‌شکند.

۲. تست ضربه (Charpy Impact Test)

بسیار حیاتی برای سوله‌هایی که در مناطق سردسیر احداث می‌شوند. این تست تضمین می‌کند که پیچ در دمای زیر صفر، خاصیت تردی پیدا نکرده و با یک ضربه کوچک خرد نمی‌شود.

۳. تست سختی‌سنجی (Hardness Test)

با استفاده از روش راکول (Rockwell C) یا ویکرز، میزان سختی سطحی و عمقی پیچ سنجیده می‌شود تا مطابقت آن با گرید ۱۰.۹ یا ۸.۸ تایید گردد.

۴. تست متالوگرافی و آنالیز شیمیایی

بررسی درصد کربن، منگنز، کروم و سایر عناصر آلیاژی برای اطمینان از اینکه تولیدکننده از مفتول استاندارد (مثل فولاد MO40 یا CK45) استفاده کرده است.

۱۳. مدیریت هزینه‌ها؛ جدول وزنی و لجستیک پیچ سوله

از آنجایی که خرید پیچ سوله معمولاً در مقیاس تُناژ انجام می‌شود، دانستن وزن دقیق برای محاسبه قیمت پیچ سوله و هزینه‌های حمل‌ونقل ضروری است. قیمت نهایی پروژه شما مستقیماً به وزن بستگی دارد.

نکته: همیشه ۵٪ تا ۱۰٪ بیش از مقدار محاسباتی، پیچ و مهره سفارش دهید تا در صورت مفقود شدن یا آسیب دیدن در حین نصب، پروژه متوقف نشود.

۱۴. بازرسی دوره‌ای اتصالات سوله پس از ساخت

سوله سازی با اتمام نصب تمام نمی‌شود. برای سوله‌های صنعتی که دارای لرزش هستند، بازرسی سالانه الزامی است:

• بررسی خوردگی: اگر نقاط قهوه‌ای روی پیچ‌های گالوانیزه دیده شد، باید سریعاً با زینک غنی‌شده ترمیم شوند.
• تست آچارکشی: اطمینان از اینکه ارتعاشات دستگاه‌ها باعث شل شدن مهره‌ها نشده باشد.
• جایگزینی پیچ‌های آسیب‌دیده: هرگز پیچ‌های بریده شده را جوش ندهید! حتماً آن‌ها را با پیچ نو جایگزین کنید.
