پیچ شانهدار یا شولدر بولت چیست؟
پیچ شانهدار، شولدر بولت یا Shoulder Screw نوعی پیچ صنعتی است که بین سر پیچ و بخش رزوهدار، یک قسمت صاف و بدون رزوه دارد. به این قسمت صاف، شانه گفته میشود. شانه پیچ معمولاً قطر مشخص، طول مشخص و سطح نسبتاً دقیقتری نسبت به بخش رزوه دارد و میتواند نقش محور، راهنما، فاصلهدهنده، تکیهگاه یا محل چرخش قطعه را در یک مجموعه صنعتی ایفا کند.
برخلاف پیچهای معمولی که هدف اصلی آنها بستن دو قطعه به هم است، پیچ شانهدار فقط برای اتصال ساده استفاده نمیشود. در بسیاری از طراحیها، بخش شانهای پیچ قرار است قطعهای را هدایت کند، قطعهای را در فاصله مشخص نگه دارد، امکان چرخش کنترلشده ایجاد کند یا نقش یک پین دقیق همراه با رزوه را داشته باشد. به همین دلیل این خانواده در ماشینسازی، قالبسازی، ابزارسازی، فیکسچرها، قطعات متحرک، تجهیزات مونتاژی و مکانیزمهای صنعتی اهمیت زیادی دارد.
این پیچ در ایران با چه نامهایی شناخته میشود؟
در بازار ایران ممکن است برای این محصول از چند نام استفاده شود؛ مثل پیچ شانهدار، پیچ شولدر، شولدر بولت، پیچ پلهای، پیچ محوردار یا در بعضی کاربردها پیچ راهنما. عبارت «فیت بولت» هم گاهی در کنار این خانواده دیده میشود، اما بهتر است برای عنوان اصلی صفحه از «پیچ شانهدار | شولدر بولت» استفاده شود؛ چون دقیقتر، قابلفهمتر و برای جستجوی فارسی و انگلیسی مناسبتر است.
این صفحه نقش دسته مادر پیچهای شانهدار را دارد. بنابراین در اینجا منطق انتخاب، کاربرد کلی، معیارهای فنی و مسیر بررسی محصول توضیح داده میشود؛ اما جزئیات اختصاصی هر زیرمحصول مثل فولادی، استیل ضدزنگ، آلومینیومی، پلاستیکی، دقت بالا، نیمرخ کوتاه، بدون کلگی دوسو یا مدلهای مطابق استاندارد، باید در صفحه اختصاصی همان محصول نوشته شود تا تداخل محتوایی بین صفحه مادر و صفحات فرزند ایجاد نشود.

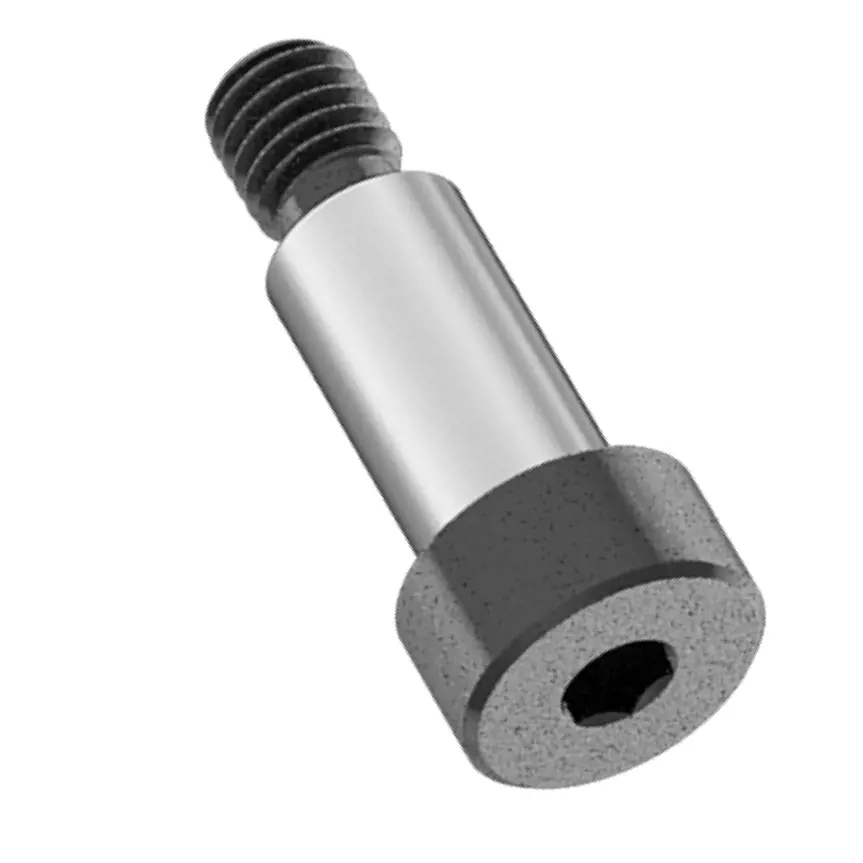

نقش شانه در پیچ شانهدار
مهمترین تفاوت پیچ شانهدار با پیچ معمولی، وجود بخش صاف و بدون رزوه بین سر پیچ و رزوه است. این قسمت شانهای معمولاً برای انتقال نیرو از طریق سطح صاف، ایجاد تکیهگاه دقیق، هدایت قطعه یا فراهم کردن محور چرخش استفاده میشود. بههمین دلیل در خرید این پیچ، فقط سایز رزوه مهم نیست؛ بلکه قطر شانه و طول شانه هم از مشخصات اصلی محسوب میشوند.
اگر قطر شانه با سوراخ قطعه هماهنگ نباشد، اتصال ممکن است لقی داشته باشد یا قطعه آزادانه حرکت نکند. اگر طول شانه درست انتخاب نشود، قطعه ممکن است تحت فشار قرار بگیرد، آزاد نچرخد، فاصله لازم ایجاد نشود یا رزوه وارد ناحیهای شود که نباید درگیر شود. به همین دلیل، پیچ شانهدار بیشتر از بسیاری از پیچهای عمومی به اندازهگیری دقیق و شناخت کاربرد نیاز دارد.
چه زمانی پیچ شانهدار انتخاب مناسبی است؟
پیچ شانهدار زمانی انتخاب خوبی است که اتصال علاوه بر بستن قطعه، نیاز به محور، فاصله، راهنما یا سطح تکیهگاه دقیق داشته باشد. اگر قطعهای باید حول یک محور بچرخد، در مسیر مشخص حرکت کند، روی یک بخش صاف سوار شود یا با فاصله مشخص از قطعه دیگر قرار بگیرد، شولدر بولت میتواند نسبت به پیچهای معمولی انتخاب مناسبتری باشد.
در مقابل، اگر هدف فقط بستن ساده دو قطعه است، ممکن است خانوادههایی مثل پیچ آلن، پیچ ششگوش یا پیچ سرتخت مسیر مناسبتری باشند. اما اگر قطعه باید حرکت کنترلشده داشته باشد یا فاصله و محور در طراحی مهم باشد، پیچ شانهدار باید جدیتر بررسی شود.

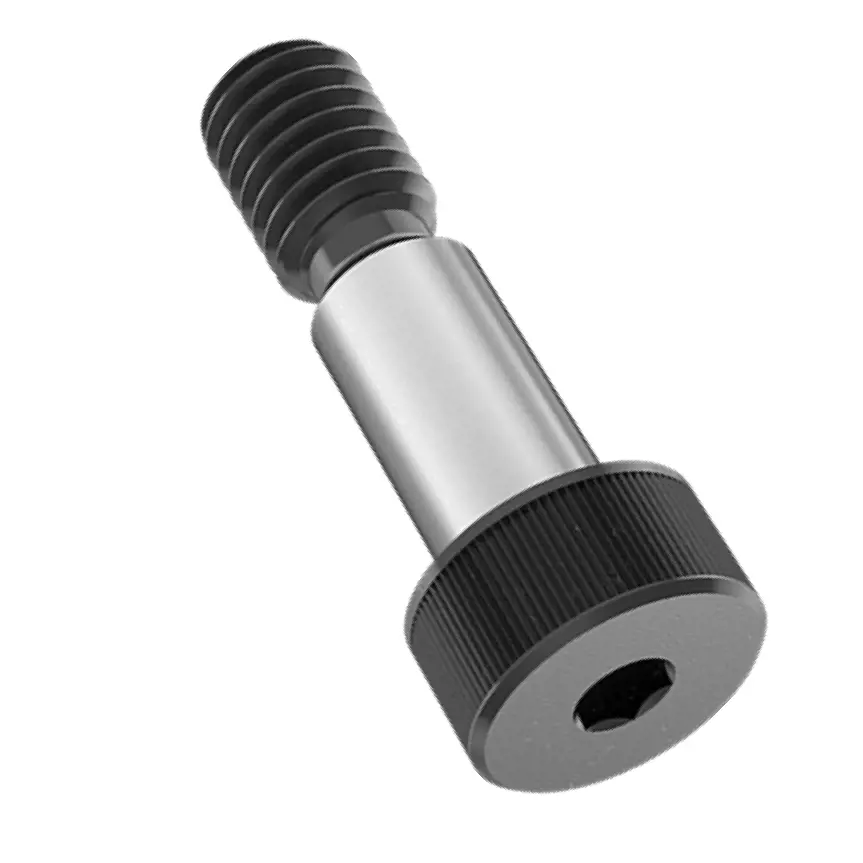

معیارهای اصلی انتخاب پیچ شانهدار
برای انتخاب پیچ شانهدار، باید هم بخش رزوهای و هم بخش شانهای همزمان بررسی شوند. در این خانواده، اشتباه در انتخاب قطر شانه، طول شانه یا سایز رزوه میتواند باعث لقی، گیر کردن قطعه، فشار بیش از حد، عدم همراستایی یا خرابی زودهنگام مجموعه شود.
- قطر شانه: باید با سوراخ قطعه یا محل حرکت قطعه هماهنگ باشد.
- طول شانه: تعیین میکند چه فاصلهای ایجاد شود یا چه مقدار از قطعه روی شانه قرار بگیرد.
- سایز رزوه: باید با سوراخ رزوهشده، مهره یا قطعه گیرنده سازگار باشد.
- طول رزوه: روی میزان درگیری، استحکام اتصال و محدودیت نصب اثر دارد.
- نوع سر پیچ: میتواند روی ابزار نصب، فضای مونتاژ و ظاهر نهایی تأثیر بگذارد.
- جنس پیچ: فولادی، استیل ضدزنگ، آلومینیومی، پلاستیکی یا متریالهای خاص بسته به کاربرد انتخاب میشود.
- دقت ساخت: در کاربردهای راهنما، محور و حرکت کنترلشده اهمیت بیشتری دارد.
- پوشش سطحی: برای مقاومت خوردگی، دوام، اصطکاک و شرایط محیطی بررسی میشود.
- شرایط کاری: لرزش، چرخش، سایش، رطوبت، بار شعاعی، فشار و نیاز به روانکاری باید در نظر گرفته شود.
کاربرد پیچ شانهدار در طراحی صنعتی
پیچ شانهدار در بسیاری از طراحیها بهعنوان یک قطعه ترکیبی عمل میکند؛ یعنی هم نقش پیچ را دارد و هم بخشی از وظیفه پین، محور، راهنما یا فاصلهدهنده را انجام میدهد. این ویژگی باعث میشود در طراحیهای فشرده، مجموعههای قابل سرویس و قطعاتی که باید دقیق در جای خود قرار بگیرند، کاربرد زیادی داشته باشد.
در فیکسچرها و قالبها، این پیچها میتوانند برای هدایت، موقعیتدهی یا نگه داشتن قطعات متحرک استفاده شوند. در ماشینآلات، ممکن است قطعهای روی شانه پیچ بچرخد یا حول آن حرکت کند. در پنلها و محفظهها، پیچ شانهدار میتواند فاصله مشخص ایجاد کند. در مجموعههای دقیق، قطر و طول شانه تعیین میکند قطعه چطور بنشیند، چقدر آزاد حرکت کند و تا چه حد لقی داشته باشد.

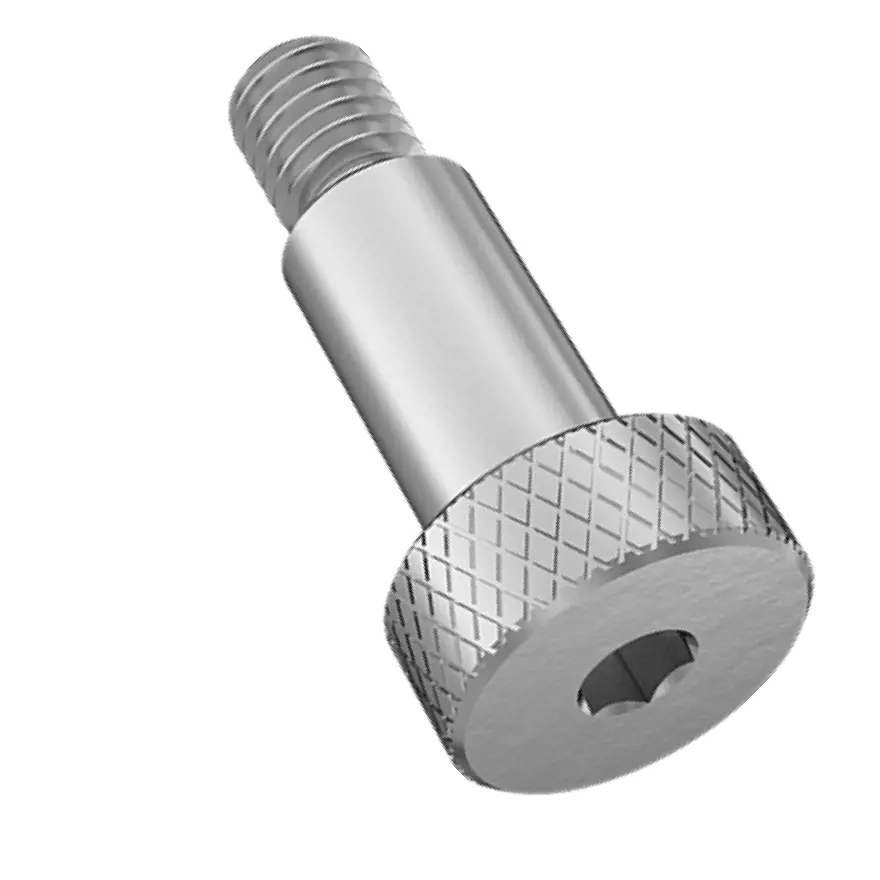

تفاوت پیچ شانهدار با پیچ آلن و پیچ مغزی
پیچ شانهدار ممکن است از نظر ظاهر سر، شبیه بعضی پیچهای آلن یا سوکتی دیده شود، اما نقش آن متفاوت است. در پیچ آلن معمولی، هدف اصلی معمولاً بستن قطعه است؛ اما در پیچ شانهدار، بخش صاف شانهای نقش فنی مهمی در فاصلهدهی، محوریت یا حرکت قطعه دارد. بنابراین نمیتوان یک پیچ آلن معمولی را بدون بررسی ابعادی و عملکردی جایگزین پیچ شانهدار کرد.
پیچ مغزی یا پیچ تنظیم نیز کاربرد متفاوتی دارد. پیچ مغزی معمولاً برای قفل کردن موقعیت، فشار نقطهای یا تثبیت قطعه داخل مجموعه استفاده میشود، اما پیچ شانهدار بیشتر برای ایجاد شانه، محور یا سطح اتکای کنترلشده به کار میرود. به همین دلیل، انتخاب بین این خانوادهها باید بر اساس عملکرد قطعه در مجموعه انجام شود.

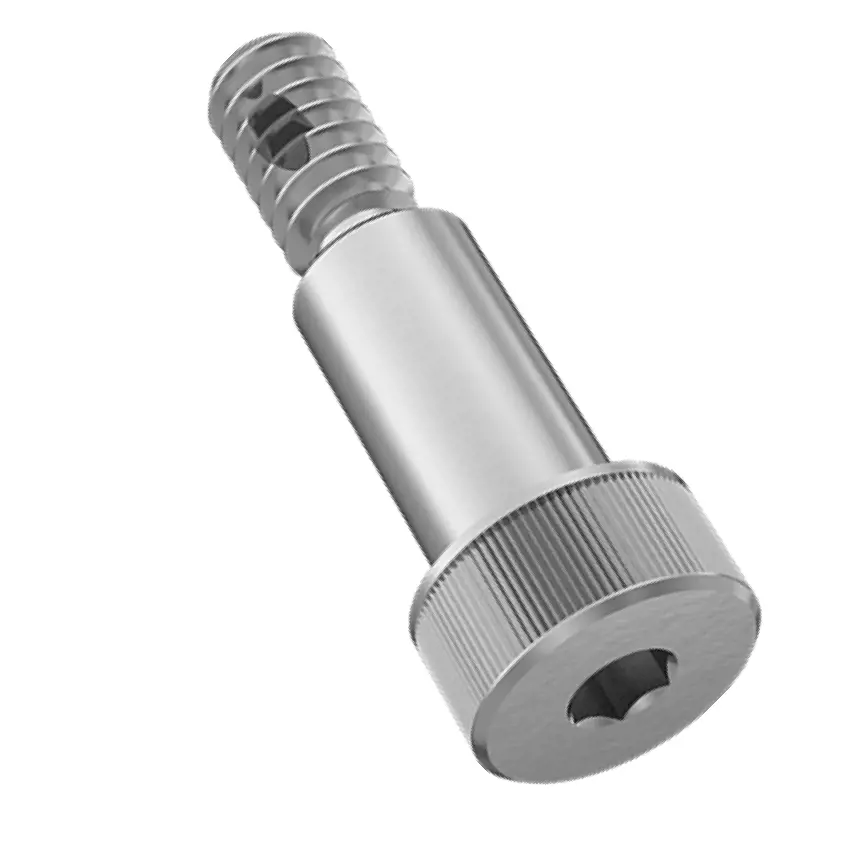

جنس و متریال پیچ شانهدار

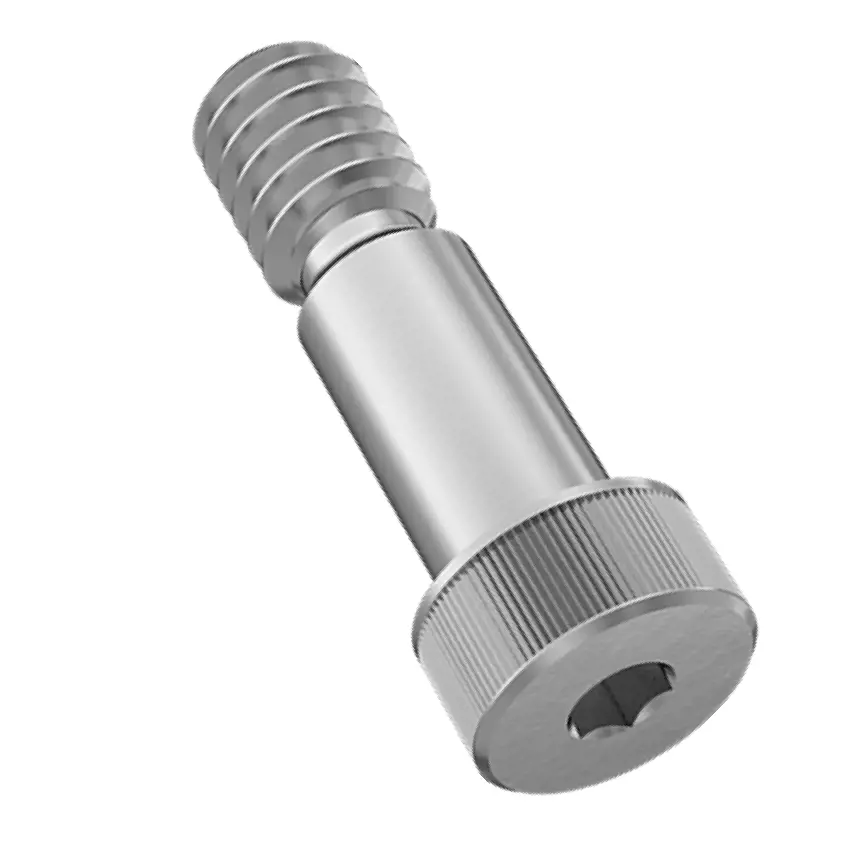

پیچهای شانهدار میتوانند از فولاد، استیل ضدزنگ، آلومینیوم، پلاستیک، نیکلپوشش، متریالهای سبک یا آلیاژهای خاص تولید شوند. انتخاب متریال به بار مکانیکی، وزن، خوردگی، سایش، محیط نصب، نیاز به عایق بودن و ظاهر نهایی بستگی دارد. مدلهای فولادی در کاربردهای عمومی و صنعتی رایجاند، اما در محیطهای مرطوب، خورنده یا بهداشتی، مدلهای استیل ضدزنگ میتوانند گزینه مناسبتری باشند.
در کاربردهایی که کاهش وزن اهمیت دارد، آلومینیوم میتواند قابل بررسی باشد. در کاربردهای سبک، عایق یا غیررسانا، مدلهای پلاستیکی مسیر متفاوتی ایجاد میکنند. اگر شانه پیچ در تماس با قطعه متحرک باشد، موضوع سایش، اصطکاک، روانکاری و سختی سطح نیز باید در انتخاب متریال و پوشش در نظر گرفته شود.
نکات نصب پیچ شانهدار
هنگام نصب پیچ شانهدار، باید دقت شود که قطعه روی بخش شانهای قرار بگیرد، نه روی رزوه. رزوه برای درگیری و بستن پیچ است، اما بخش شانه برای تکیهگاه، محور، راهنما یا فاصلهدهی طراحی شده است. اگر قطعه روی رزوه بنشیند، احتمال سایش، گیر کردن، لقی، آسیب به قطعه یا عملکرد نامناسب افزایش پیدا میکند.
در کاربردهای چرخشی یا حرکتی، لقی مجاز بین قطر شانه و سوراخ قطعه اهمیت دارد. اگر تلرانس خیلی تنگ باشد، قطعه ممکن است گیر کند. اگر خیلی آزاد باشد، حرکت قطعه دقت لازم را نخواهد داشت. همچنین اگر پیچ در محیط دارای لرزش نصب میشود، باید قفلشدن رزوه، گشتاور بستن، واشر مناسب یا روشهای ضدشلشدن بررسی شود.
کاربرد پیچ شانهدار در صنایع ایران
پیچ شانهدار در ایران در ماشینسازی، قالبسازی، ابزارسازی، قطعهسازی، فیکسچرهای صنعتی، تجهیزات بستهبندی، اتوماسیون، تجهیزات مونتاژی، دستگاههای صنعتی، صنایع خودرویی، ساخت پنل، تجهیزات دقیق، محفظهها، مکانیزمهای حرکتی و مجموعههایی که نیاز به محور یا فاصله دقیق دارند استفاده میشود.
در ماشینسازی، این پیچها میتوانند برای قطعاتی استفاده شوند که باید روی یک محور کوچک حرکت کنند. در فیکسچرها، برای موقعیتدهی و تکرارپذیری کاربرد دارند. در پنلها و تجهیزات مونتاژی، میتوانند نقش فاصلهدهنده یا راهنمای نصب داشته باشند. در محیطهایی که خوردگی، سایش یا دقت حرکتی مطرح است، انتخاب جنس و دقت ساخت اهمیت بیشتری پیدا میکند.
اطلاعات لازم برای استعلام قیمت پیچ شانهدار
برای استعلام دقیق پیچ شانهدار یا شولدر بولت، بهتر است اطلاعات فنی تا حد امکان کامل باشد. اگر نقشه، نمونه، عکس، کد فنی یا استاندارد دارید، ارسال آن باعث میشود انتخاب سریعتر و کمخطاتر انجام شود. در غیر این صورت، حداقل اطلاعات زیر برای بررسی اولیه لازم است:
- قطر شانه پیچ
- طول شانه پیچ
- سایز و طول رزوه
- نوع سر و نوع ابزار نصب
- جنس یا متریال موردنیاز
- پوشش سطحی یا شرایط محیطی
- کاربرد پیچ؛ محور، راهنما، فاصلهدهنده، پنل، فیکسچر یا قطعه متحرک
- میزان دقت، لقی مجاز یا تلرانس موردنیاز
- وجود چرخش، سایش، لرزش، رطوبت یا خوردگی
- تعداد موردنیاز و نیاز به مهره یا واشر همراه
اگر مدل دقیق مشخص نیست، بهتر است ابتدا نقش پیچ در مجموعه مشخص شود. آیا پیچ قرار است فقط قطعه را نگه دارد یا نقش محور دارد؟ آیا قطعه باید روی شانه بچرخد؟ آیا فاصله دقیق بین دو سطح لازم است؟ آیا محیط مرطوب یا دارای سایش است؟ پاسخ به این سؤالها مسیر انتخاب بین مدلهای مختلف پیچ شانهدار را روشنتر میکند. برای تکمیل اتصال در کاربردهای دیگر، میتوانید صفحات پیچها، مهرهها و واشرها را نیز بررسی کنید.
سؤالات متداول درباره پیچ شانهدار
پیچ شانهدار همان شولدر بولت است؟
بله، پیچ شانهدار معادل رایج Shoulder Screw یا Shoulder Bolt است. این پیچ بین سر و رزوه یک بخش صاف و بدون رزوه دارد که به آن شانه گفته میشود.
پیچ شانهدار چه تفاوتی با پیچ معمولی دارد؟
پیچ معمولی معمولاً برای بستن قطعات استفاده میشود، اما پیچ شانهدار علاوه بر بستن، میتواند نقش محور، راهنما، فاصلهدهنده یا سطح اتکای دقیق برای قطعات متحرک و مونتاژی داشته باشد.
در خرید پیچ شانهدار چه ابعادی مهمتر است؟
علاوه بر سایز رزوه و طول رزوه، قطر شانه و طول شانه بسیار مهم هستند. این دو مشخصه تعیین میکنند قطعه چگونه روی پیچ بنشیند، چقدر فاصله ایجاد شود و حرکت یا لقی قطعه چگونه باشد.
آیا پیچ آلن معمولی جایگزین پیچ شانهدار میشود؟
معمولاً خیر. پیچ آلن معمولی بخش شانهای دقیق ندارد و نمیتواند بدون بررسی فنی جایگزین پیچ شانهدار در کاربردهای محور، راهنما یا فاصلهدهی شود.
پیچ شانهدار برای قطعات متحرک مناسب است؟
بله، در بسیاری از کاربردها پیچ شانهدار برای قطعاتی استفاده میشود که باید حول یک محور بچرخند، روی مسیر مشخص حرکت کنند یا با فاصله کنترلشده نصب شوند. انتخاب جنس، تلرانس و روانکاری در این کاربردها مهم است.
آیا برای پیچ شانهدار واشر یا مهره لازم است؟
بسته به طراحی اتصال، ممکن است پیچ شانهدار مستقیماً داخل قطعه رزوهشده بسته شود یا همراه با مهره و واشر استفاده شود. انتخاب نهایی به نوع قطعه، جهت بار، فضای نصب و هدف اتصال بستگی دارد.
