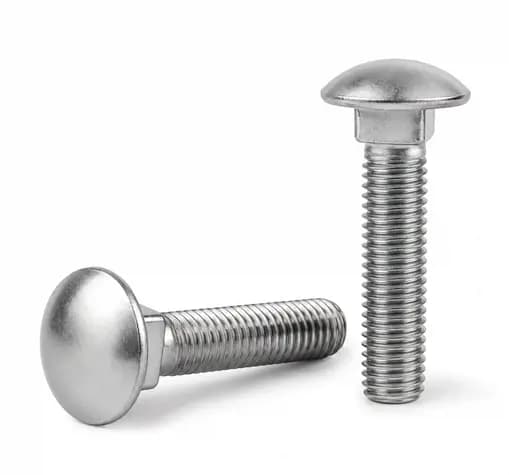

پیچ اتاقی چیست و چه زمانی انتخاب می‌شود؟
پیچ اتاقی یا پیچ گاری نوعی بولت با سر گرد و بدون جای آچار در قسمت بالای سر است. در مدل شناخته‌شده این خانواده، درست زیر سر پیچ یک گردن چهارگوش قرار دارد که داخل چوب، سوراخ مناسب یا محل طراحی‌شده قطعه درگیر می‌شود و هنگام بستن مهره، از چرخش آزادانه پیچ جلوگیری می‌کند.
همین ترکیبِ سر گرد + گردن مهارکننده + اتصال با مهره باعث شده پیچ اتاقی برای نرده، دروازه، سازه‌های چوبی، یراق، تجهیزات کشاورزی، بدنه و شاسی، مونتاژهای کارگاهی و برخی اتصال‌های چوب به فلز یا فلز به فلز کاربرد داشته باشد.
در بازار ایران این محصول با نام‌های پیچ اتاقی ، پیچ کالسکه ای، پیچ گاری، پیچ سرگرد گردن چهارگوش و پیچ DIN 603 جستجو و سفارش داده می‌شود.
این صفحه نقش دسته اصلی Carriage Bolt در بولتیکال را دارد و انواع متریال، گرید و فرم گردن را کنار هم نمایش می‌دهد. بنابراین برای انتخاب محصول بهتر است ابتدا مشخص کنید اتصال شما متریک است یا اینچی، چه نوع گردنی نیاز دارد و پیچ باید از چه متریال و گریدی باشد.
مزیت اصلی گردن چهارگوش پیچ اتاقی چیست؟
در یک پیچ شش‌گوش معمولی هنگام سفت کردن مهره ممکن است لازم باشد سر پیچ نیز با آچار نگه داشته شود. در پیچ اتاقی ، گردن چهارگوش برای درگیری با قطعه طراحی شده است تا مقاومت در برابر چرخش از خود هندسه اتصال ایجاد شود.
این ویژگی به‌خصوص زمانی کاربردی است که سمت سر پیچ نمایان باشد یا دسترسی مناسب برای آچار گرفتن از هر دو سمت اتصال وجود نداشته باشد.
برای عملکرد صحیح، گردن باید واقعاً با قطعه درگیر شود. اگر سوراخ فلزی بیش از حد بزرگ باشد یا فضای کافی برای مهار گردن وجود نداشته باشد، پیچ ممکن است هنگام سفت کردن مهره بچرخد.
پیچ اتاقی DIN 603
DIN 603 یکی از مهم‌ترین استانداردهای شناخته‌شده بازار برای پیچ‌های سرگرد با گردن چهارگوش است. عنوان فنی این خانواده در DIN، Cup Head Square Neck Bolts است.
نسخه جاری DIN 603:2026-08 مشخصات پیچ‌های متریک سرگرد گردن چهارگوش در محدوده M5 تا M20 و Product Grade C را تعریف می‌کند.
وجود عبارت DIN 603 در درخواست خرید برای شناسایی فرم محصول مفید است، اما برای سفارش همچنان باید قطر رزوه، طول، گرید یا کلاس مقاومتی، متریال، پوشش و تعداد مشخص شوند.
تمام Carriage Boltهای این صفحه الزاماً DIN 603 نیستند. بولتیکال مدل‌های اینچی و فرم‌های گردن آج‌دار را نیز در همین خانواده دارد؛ بنابراین DIN 603 یکی از گروه‌های مهم این دسته است، نه نام استاندارد تمام محصولات آن.
انواع پیچ اتاقی موجود در این خانواده
Carriage Bolt را می‌توان بر اساس فرم گردن، سیستم اندازه‌گیری، متریال و مقاومت مکانیکی تفکیک کرد.
پیچ اتاقی گردن چهارگوش
مدل Square Neck شناخته‌شده‌ترین فرم این پیچ است. گردن چهارگوش زیر سر برای درگیری با چوب یا سوراخ مناسب طراحی می‌شود و در بسیاری از محصولات متریک DIN 603 نیز همین ساختار استفاده می‌شود.

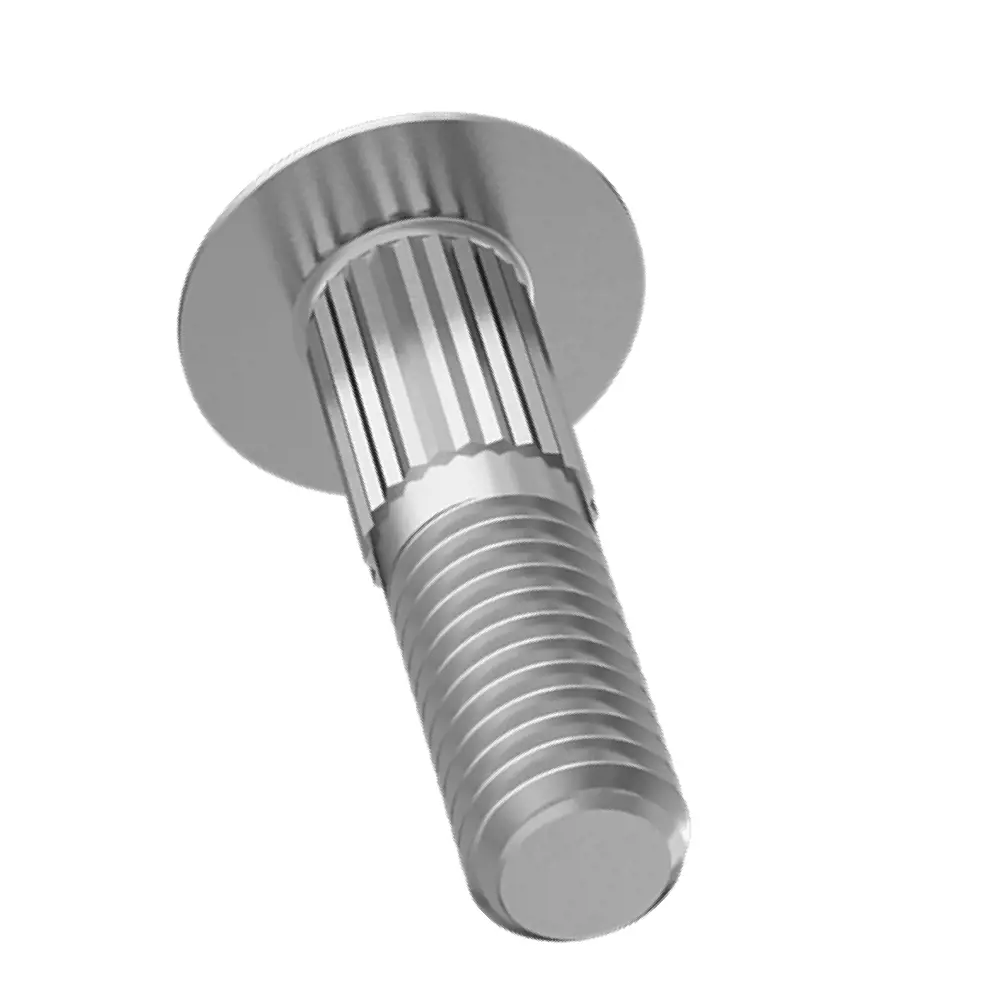

پیچ اتاقی گردن آج‌دار
در بعضی مدل‌ها به‌جای گردن چهارگوش از بخش آج‌دار یا Ribbed Neck استفاده می‌شود. آج‌ها با قطعه مقابل درگیر می‌شوند و به کنترل چرخش پیچ هنگام بستن مهره کمک می‌کنند.
فرم چهارگوش و آج‌دار را نباید فقط براساس ظاهر جایگزین یکدیگر کرد. شکل سوراخ و متریال قطعه باید با نوع گردن هماهنگ باشند.

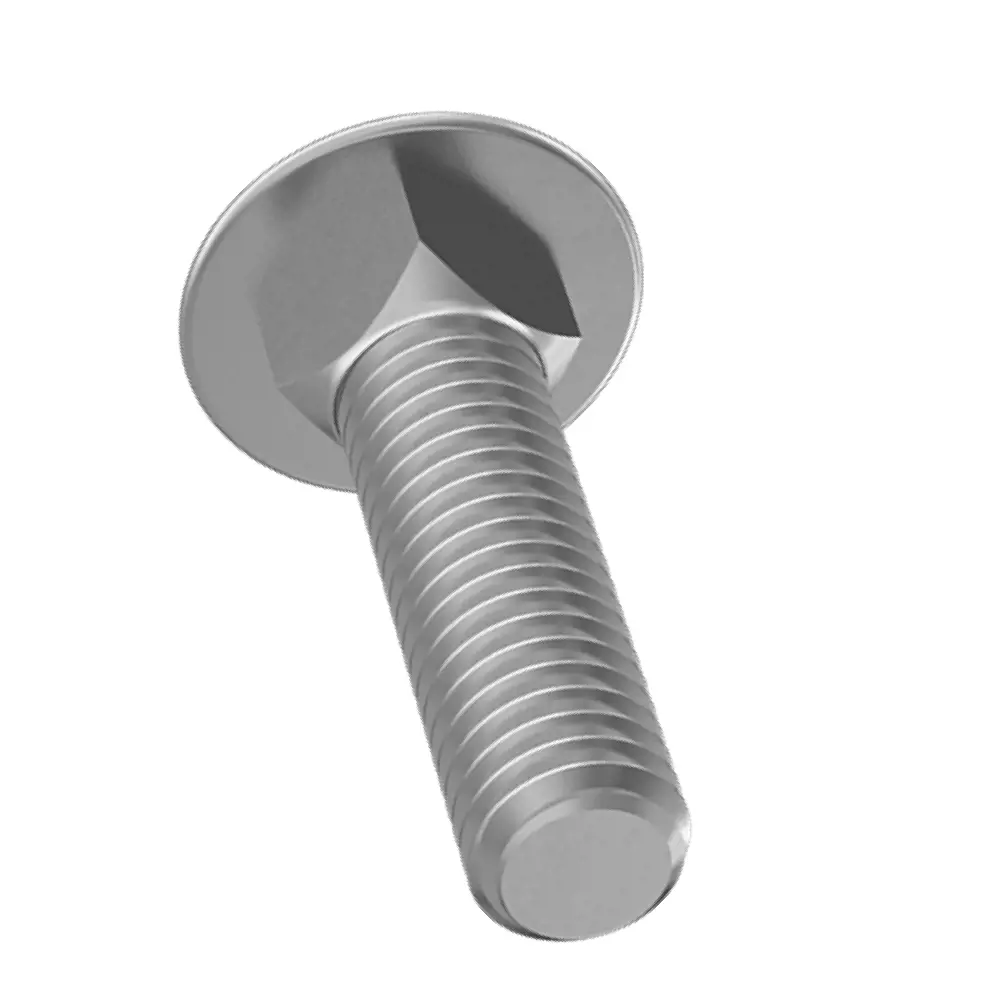

پیچ اتاقی فولادی
مدل‌های فولادی برای بسیاری از اتصال‌های عمومی، ماشین‌آلات، یراق، شاسی و سازه‌های سبک استفاده می‌شوند. هنگام انتخاب فقط عبارت «فولادی» کافی نیست و مقاومت مکانیکی پیچ نیز باید مشخص شود.
در محصولات این خانواده ممکن است سیستم‌های مختلف گریدبندی مانند کلاس متریک یا Grade اینچی مشاهده شوند. برای مثال بولتیکال در حال حاضر مدل‌های کلاس 8.8 متریک و Grade 5 و Grade 8 اینچی نیز در این دسته دارد.
کلاس 8.8 و Grade 8 دو سیستم نام‌گذاری متفاوت هستند و نباید صرف شباهت عدد با یکدیگر معادل فرض شوند.

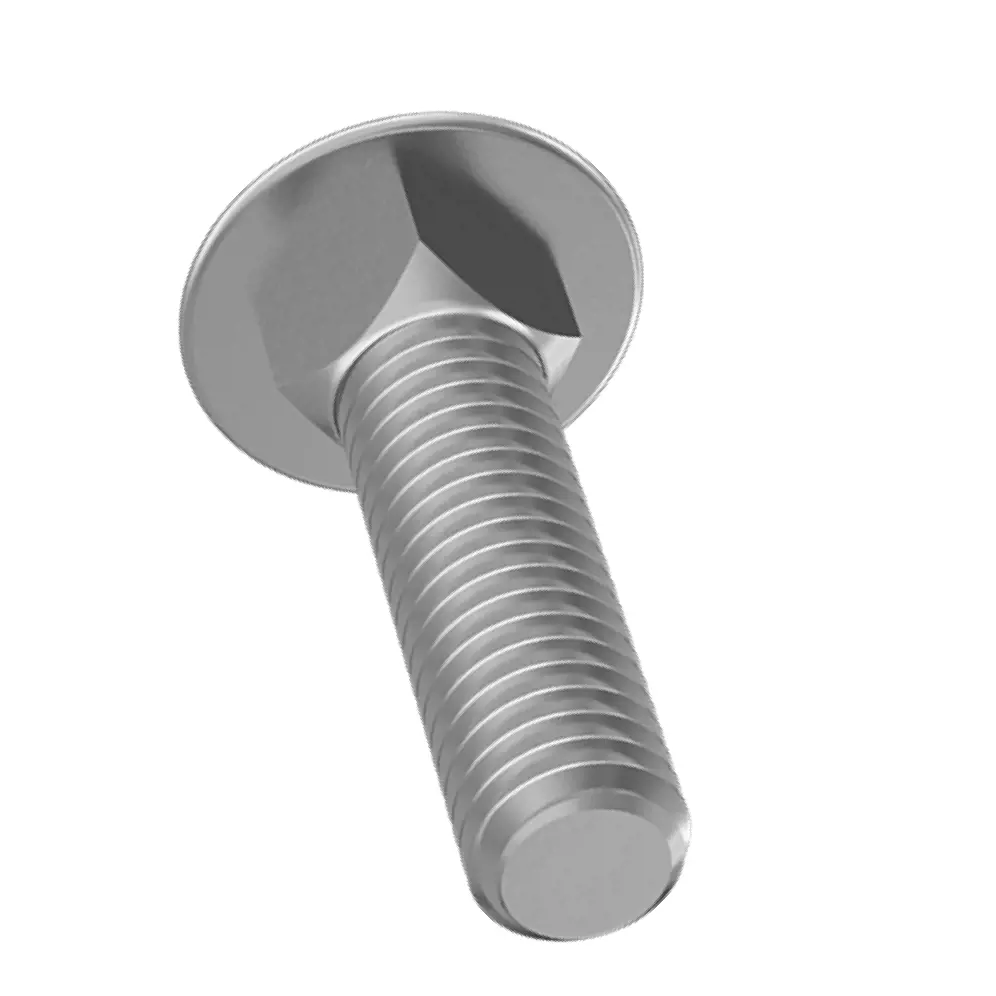

پیچ اتاقی استیل ضدزنگ
برای محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد، Carriage Bolt استنلس استیل قابل بررسی است. در این دسته مدل‌هایی از Stainless Steel 18-8 و 316 نیز وجود دارند.
استیل 316 در بسیاری از محیط‌های دارای کلرید نسبت به خانواده عمومی 18-8 مقاومت خوردگی بالاتری دارد، اما هیچ گریدی را نباید بدون بررسی شرایط واقعی سرویس برای تمام محیط‌های دریایی یا شیمیایی مناسب فرض کرد.
نوع استیل باید با محیط، مهره و در صورت استفاده، واشر مجموعه هماهنگ شود.
پیچ اتاقی برای چوب
یکی از کاربردهای کلاسیک پیچ اتاقی ، اتصال قطعات چوبی است. گردن چهارگوش می‌تواند داخل چوب قرار گیرد و هنگام سفت شدن مهره، مقاومت مناسبی در برابر چرخش ایجاد کند.
در چوب نرم باید از سفت کردن بیش از حد مهره جلوگیری شود؛ زیرا فشار زیاد می‌تواند سر گرد پیچ را بیش از اندازه داخل بافت چوب فرو ببرد یا سطح قطعه را له کند.
اگر اتصال باید مستقیماً با رزوه پیچ در چوب ایجاد شود و مهره‌ای در سمت مقابل وجود ندارد، خانواده پیچ چوب مسیر انتخاب متفاوتی دارد.
پیچ اتاقی برای اتصال چوب به فلز
Carriage Bolt در یراق‌آلات، صفحات فلزی، نرده، قاب و اتصال‌های چوب به فلز نیز کاربرد دارد. در این شرایط باید مشخص شود گردن پیچ در کدام قطعه مهار می‌شود.
اگر صفحه فلزی دارای سوراخ گرد بزرگ باشد و گردن چهارگوش داخل آن درگیر نشود، امکان چرخش پیچ هنگام بستن مهره افزایش پیدا می‌کند. شکل سوراخ باید با طراحی اتصال هماهنگ باشد.
پیچ اتاقی برای فلز به فلز
در اتصال فلز به فلز، استفاده از Carriage Bolt زمانی منطقی است که قطعه مقابل امکان مهار گردن چهارگوش یا آج‌دار را فراهم کند. این کار می‌تواند با سوراخ چهارگوش، فرم پانچ‌شده یا هندسه مناسب قطعه انجام شود.
برای اتصال‌های باربر یا ماشین‌آلات، انتخاب گرید نباید فقط بر اساس قطر پیچ انجام شود. نوع بار، ضخامت قطعات، سطح مقطع پیچ و خواص مکانیکی مجموعه باید بررسی شوند.
تفاوت پیچ اتاقی با پیچ چوب
| ویژگی | پیچ اتاقی | پیچ چوب |
|---|---|---|
| نوع اتصال | معمولاً با مهره | رزوه مستقیماً داخل چوب درگیر می‌شود |
| سر | گرد و بدون درایو | فرم‌های مختلف با درایو |
| گردن چهارگوش | در مدل کلاسیک دارد | معمولاً ندارد |
| دسترسی نصب | مهره از سمت مقابل بسته می‌شود | از سمت سر پیچ نصب می‌شود |
تفاوت پیچ اتاقی با پیچ سرتخت
سر Carriage Bolt گرد و برجسته است، اما سطح بالایی آن جای آچار یا پیچ‌گوشتی ندارد. اگر طراحی اتصال نیاز دارد سر پیچ کاملاً داخل سطح بنشیند، خانواده پیچ سرتخت یا خزینه باید بررسی شود.
در نتیجه ظاهر صاف سر کالسکه‌ای را نباید با Countersunk بودن اشتباه گرفت؛ Carriage Bolt بعد از نصب همچنان سر گرد برجسته‌ای روی سطح دارد.
چطور سایز پیچ اتاقی را انتخاب کنیم؟
انتخاب فقط با عبارتی مثل «پیچ اتاقی M10» کامل نیست. حداقل باید قطر رزوه و طول مشخص شوند و در سفارش صنعتی اطلاعات بیشتری لازم است.
- سیستم اندازه‌گیری متریک یا اینچی
- قطر رزوه
- گام رزوه
- طول پیچ
- طول قسمت رزوه‌شده
- قطر و ارتفاع سر در صورت حساس بودن اتصال
- ابعاد گردن چهارگوش یا فرم آج
- ضخامت مجموع قطعات متصل‌شونده
طول پیچ اتاقی چگونه اندازه‌گیری می‌شود؟
در پیچ اتاقی ، طول اسمی معمولاً از زیر سر پیچ تا انتهای ساق اندازه‌گیری می‌شود. بنابراین ضخامت کل چوب، صفحه فلزی، واشر و مهره باید هنگام انتخاب طول در نظر گرفته شوند.
پیچ بسیار کوتاه فضای کافی برای درگیری مهره ایجاد نمی‌کند و طول بیش از حد نیز می‌تواند باعث بیرون‌زدگی غیرضروری رزوه از مجموعه شود.
انتخاب گرید و کلاس مقاومتی
گرید موردنیاز باید از روی بار اتصال و مشخصات پروژه انتخاب شود. یک پیچ اتاقی برای نیمکت چوبی الزاماً به همان خواص مکانیکی Carriage Bolt مورد استفاده در ماشین‌آلات یا شاسی نیاز ندارد.
هنگام مقایسه محصولات دقت کنید که سیستم متریک و اینچی روش نام‌گذاری متفاوتی دارند. عبارت‌هایی مانند Class 8.8، Grade 5 و Grade 8 باید طبق استاندارد مربوط به همان سیستم تفسیر شوند.
پوشش مناسب برای پیچ اتاقی
مدل فولادی می‌تواند با فینیش‌های مختلف عرضه شود. نوع پوشش باید با رطوبت، شرایط نصب و عمر مورد انتظار اتصال هماهنگ باشد.
برای محیط بیرونی یا مرطوب، فقط ظاهر براق پیچ معیار کافی برای انتخاب نیست. نوع واقعی پوشش و سازگاری آن با مهره و واشر باید مشخص باشد.
مهره مناسب پیچ اتاقی
Carriage Bolt معمولاً همراه مهره بسته می‌شود، بنابراین مهره بخشی از انتخاب اتصال است. قطر و گام رزوه باید کاملاً با پیچ تطابق داشته باشند و در اتصال‌های دارای بار بیشتر، کلاس یا گرید مهره نیز باید بررسی شود.
برای تکمیل مجموعه می‌توانید انواع مهره صنعتی را بر اساس سایز، متریال و کلاس بررسی کنید.
آیا برای پیچ اتاقی واشر لازم است؟
ضرورت واشر به طراحی اتصال بستگی دارد. در چوب و بعضی قطعات نرم، استفاده از واشر زیر مهره می‌تواند سطح فشار را افزایش دهد و احتمال فرو رفتن مهره داخل قطعه را کاهش دهد.
نوع، قطر بیرونی، ضخامت و متریال واشر باید با مجموعه اتصال هماهنگ باشد. خانواده‌های مختلف را می‌توانید در بخش انواع واشر صنعتی بررسی کنید.
اشتباهات رایج در خرید پیچ اتاقی
- سفارش فقط با عبارت «پیچ گاری» بدون سایز و طول
- یکی دانستن تمام Carriage Boltها با DIN 603
- استفاده از گردن چهارگوش در سوراخی که امکان مهار آن را ندارد
- اشتباه گرفتن Class 8.8 با Grade 8
- انتخاب استیل فقط با عبارت «ضدزنگ» بدون مشخص کردن گرید
- نادیده گرفتن ضخامت مهره و واشر هنگام انتخاب طول
- سفت کردن بیش از حد در قطعات چوبی نرم
- انتخاب پوشش عمومی برای فضای بیرونی بدون بررسی محیط
برای استعلام قیمت پیچ اتاقی چه اطلاعاتی ارسال کنیم؟
- DIN 603 یا فرم موردنیاز در صورت مشخص بودن
- متریک یا اینچی بودن
- سایز رزوه
- طول
- نوع گردن؛ چهارگوش یا آج‌دار
- گرید یا کلاس مقاومتی
- متریال
- نوع پوشش
- مهره و واشر موردنیاز
- تعداد هر سایز
- کاربرد و شرایط محیطی در سفارش‌های حساس
خرید و استعلام پیچ اتاقی از بولتیکال
در بولتیکال می‌توانید انواع پیچ اتاقی را بر اساس سایز، طول، سیستم متریک یا اینچی، نوع گردن، گرید، جنس و مشخصات اتصال مقایسه کنید. قیمت نهایی به مشخصات فنی و تعداد سفارش وابسته است.
تنوع مناسب را انتخاب و تعداد موردنیاز را به سبد استعلام اضافه کنید. پس از بررسی مشخصات و امکان تأمین، قیمت و پیش‌فاکتور سفارش اعلام می‌شود.
جزئیات روند ثبت درخواست در راهنمای خرید و استعلام بولتیکال توضیح داده شده است.
سؤالات متداول پیچ اتاقی
پیچ اتاقی چیست؟
پیچی با سر گرد و معمولاً گردن چهارگوش است که همراه مهره استفاده می‌شود. گردن زیر سر کمک می‌کند پیچ هنگام سفت کردن مهره داخل قطعه مهار شود.
پیچ گاری همان پیچ اتاقی است؟
بله. پیچ گاری یکی از نام‌های رایج بازار ایران برای Carriage Bolt است.
DIN 603 مربوط به چه پیچی است؟
DIN 603 استاندارد Cup Head Square Neck Bolt یا پیچ سرگرد گردن چهارگوش متریک است. نسخه جاری DIN 603:2026-08 محدوده M5 تا M20 را پوشش می‌دهد.
آیا تمام پیچ‌های کالسکه‌ای DIN 603 هستند؟
خیر. Carriage Bolt می‌تواند در سیستم اینچی یا با فرم گردن متفاوت نیز تولید شود. DIN 603 یکی از مهم‌ترین استانداردهای مدل متریک گردن چهارگوش است.
پیچ اتاقی برای چوب مناسب است؟
بله، یکی از کاربردهای شناخته‌شده آن اتصال چوب با مهره است. گردن چهارگوش باید به‌اندازه کافی با چوب یا محل طراحی‌شده درگیر شود.
تفاوت پیچ اتاقی و پیچ چوب چیست؟
پیچ چوب معمولاً رزوه خود را مستقیماً داخل چوب درگیر می‌کند؛ پیچ اتاقی از قطعات عبور کرده و با مهره در سمت مقابل بسته می‌شود.
Class 8.8 و Grade 8 یکی هستند؟
خیر. این دو متعلق به سیستم‌های متفاوت نام‌گذاری خواص مکانیکی هستند و نباید معادل مستقیم یکدیگر فرض شوند.
برای فضای باز پیچ اتاقی فولادی بهتر است یا استیل؟
انتخاب به شدت خوردگی، پوشش فولاد، گرید استیل، هزینه و عمر مورد انتظار بستگی دارد. فقط عبارت «فضای باز» برای تعیین متریال کافی نیست.
برای استعلام قیمت چه مشخصاتی لازم است؟
سایز، طول، نوع گردن، متریک یا اینچی بودن، گرید، متریال، پوشش، تعداد و در صورت نیاز مهره و واشر را مشخص کنید.
